ZVC860 - 视频会议系统 Yealink - 免费用户手册

产品类型	视频会议系统 (AVHub)
尺寸	约 44 x 20 x 4.5 厘米 (兼容 19 英寸机柜)
重量	约 2.5 千克
电源	48 V DC 电源适配器
工作温度	-10 °C 到 50 °C
存储温度	-30 °C 到 70 °C
相对湿度	5% 到 90% (无冷凝)
端口	USB-A、USB-B、VC/摄像头集线器、RCA 输入、3.5 mm 线路输出、6.3 mm 线路输入、6.3 mm 线路输出、DC 48 V
LED 指示灯	指示待机、运行、更新等状态
主要功能	音频/视频管理、连接 VCS 或 MVC 端点、支持 VCM34/36/38 麦克风、UVC84/86 摄像头、MSpeaker II 扬声器
兼容性	VCS 和 MVC 系列端点，直接支持最多 4 个设备，通过 PoE 交换机支持更多
安装方式	壁挂、桌下、桌面、19 英寸机柜
附带配件	电源适配器、扎线带 (x5)、螺丝 (x8)、固定支架 (x2)、快速入门指南
维护与清洁	清洁前断开电源；使用干燥防静电布
安全注意事项	请勿打开、避免接触水、不要暴露于高温、使用经认可的配件
备件与可修复性	联系授权服务中心；请勿自行拆卸
保修	仅限于正常使用下的设备
合规性	欧盟 RoHS 指令

常见问题 - ZVC860 Yealink

如何安装 ZVC860 系统？

安装固定支架，连接电源适配器，通过集线器端口连接外设（摄像头、麦克风）。按照提供的快速入门指南操作。

ZVC860 兼容哪些外设？

兼容 VCM34/36/38 麦克风、UVC84/86 摄像头、MSpeaker II 扬声器以及 VCS 或 MVC 系列端点。

如何解读 LED 指示灯？

LED 指示灯指示状态：熄灭（断电）、红色常亮（待机）、红色快闪（恢复出厂设置）、橙色常亮（已通电）、绿色常亮（运行中）、绿色快闪（音量/静音）。

我可以同时连接多个麦克风吗？

可以，AVHub 上直接最多支持 4 个设备。超出时，请使用 PoE 交换机添加更多麦克风。

如何清洁 ZVC860？

断开设备电源，然后使用干燥防静电布。不要使用液体或研磨性产品。

如果设备无法开机怎么办？

检查电源适配器连接，尝试其他墙插，用干布清洁插头。确保环境温度在允许范围内（-10 到 50 °C）。

如何更新固件？

固件通过连接的端点更新。更新过程中 LED 指示灯橙色快闪。请参阅手册了解详细说明。

推荐的温度条件是什么？

工作温度：-10 °C 到 50 °C。存储温度：-30 °C 到 70 °C。相对湿度：5% 到 90% 无冷凝。

ZVC860 可以上架安装吗？

可以，它设计用于安装在符合 IEC 60297 标准的 19 英寸机柜中。使用提供的固定支架。

如何联系售后服务？

如需维修或技术问题，请联系亿联授权服务中心。您也可以发送电子邮件至 [e-mail] 获取合规声明。

用户手册 ZVC860 Yealink

螺丝 (x8)，挂耳 (x2) 快速安装指线带 (x5)

我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

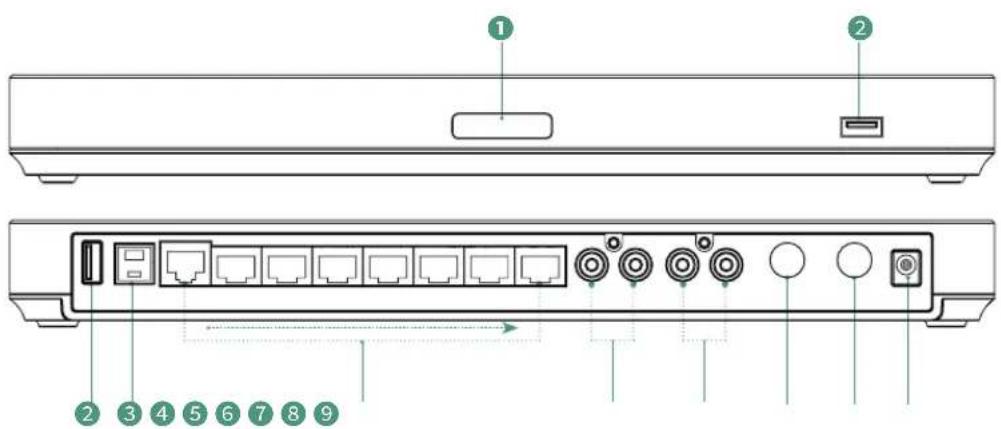

2 接口说明

① 指示灯：指示 AVHub 的不同状态。
② USB-A 接口
③ USB-B 接口
④ VC Hub/Camera 接口
⑤ RCA In: 使用 RCA 音频线连接音频输入设备。

⑥ RCA Out: 使用 RCA 音频线连接音频输出设备。
⑦ 6.3m Line in
⑧ 6.3m Line out
⑨ DC48V：连接电源适配器。

简体中文

3 LED 指示灯

·连接 MVC 设备	LED 状态	描述
	不亮灯	断电或关机状态
	红灯常亮	休眠状态启动后未连接 PC
	红灯闪烁	恢复出厂设置
	橙灯常亮	启动中
	橙灯闪烁	固件升级
	绿灯常亮	正常工作状态

·连接VCS设备	LED状态	描述
	不亮灯	断电或关机状态
	红灯常亮	屏保或休眠状态启动后未连接 VCS 主机或 PC
	红灯闪烁	恢复出厂设置固件升级
	绿灯常亮	正常工作状态
	绿灯闪烁	调节音量或设备静音
	橙灯常亮	设备启动中

4 适用设备

适用主机：VCS 系列终端 / MVC 系列终端

适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

想要了解 VCM34 的详细信息，请参阅亿联 VCM34 快速入门指南。

想要了解UVC86的详细信息，请参阅亿联UVC86快速入门指南。

想要了解 VCM38 的详细信息，请参阅亿联 VCM38 快速入门指南。

想要了解 UVC84 的详细信息，请参阅亿联 UVC84 快速入门指南。

想要了解 MSpeaker II 的详细信息，请参阅亿联 MSpeaker II 快速入门指南。

简体中文

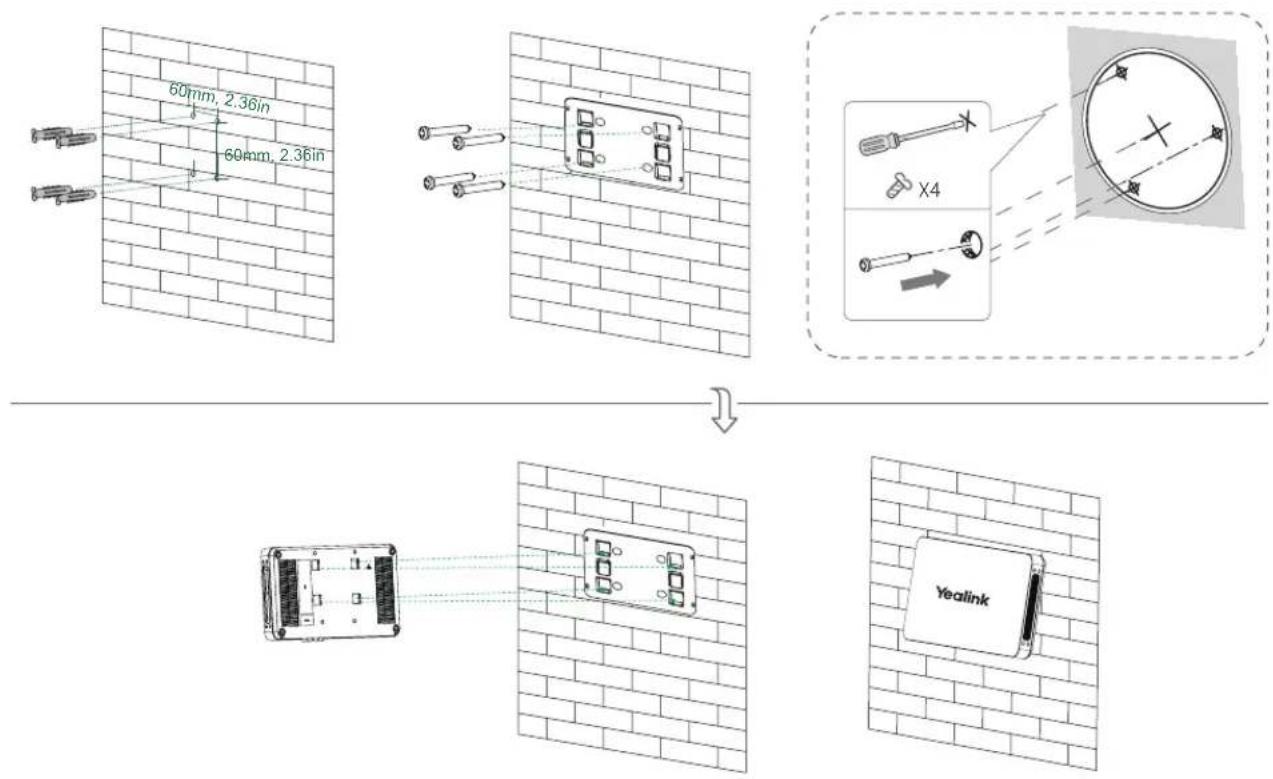

• 挂在墙上
  5 安装 AVHub

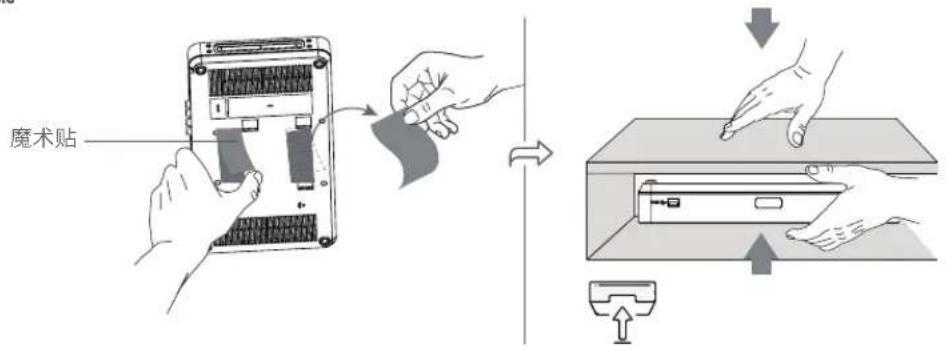

·粘在桌底

- 放置桌面

简体中文

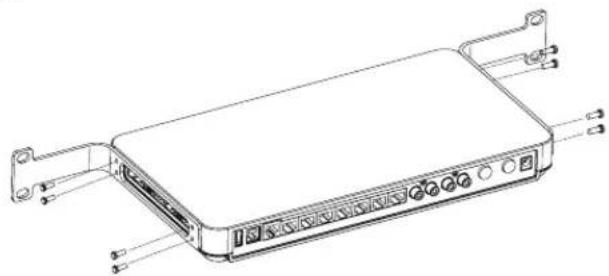

·安装至机柜

① 将挂耳安装到 AHVub 两侧。

② 将 AVHub 推入机柜，然后用螺丝固定到机柜上。

AVHub 必须安装在符合 IEC60297 标准的 19 英寸标准机柜内。

6 连接 AVHub

AVHub 可以连接 VSC 设备和 MVC 设备，你可根据需要进行选择连接。

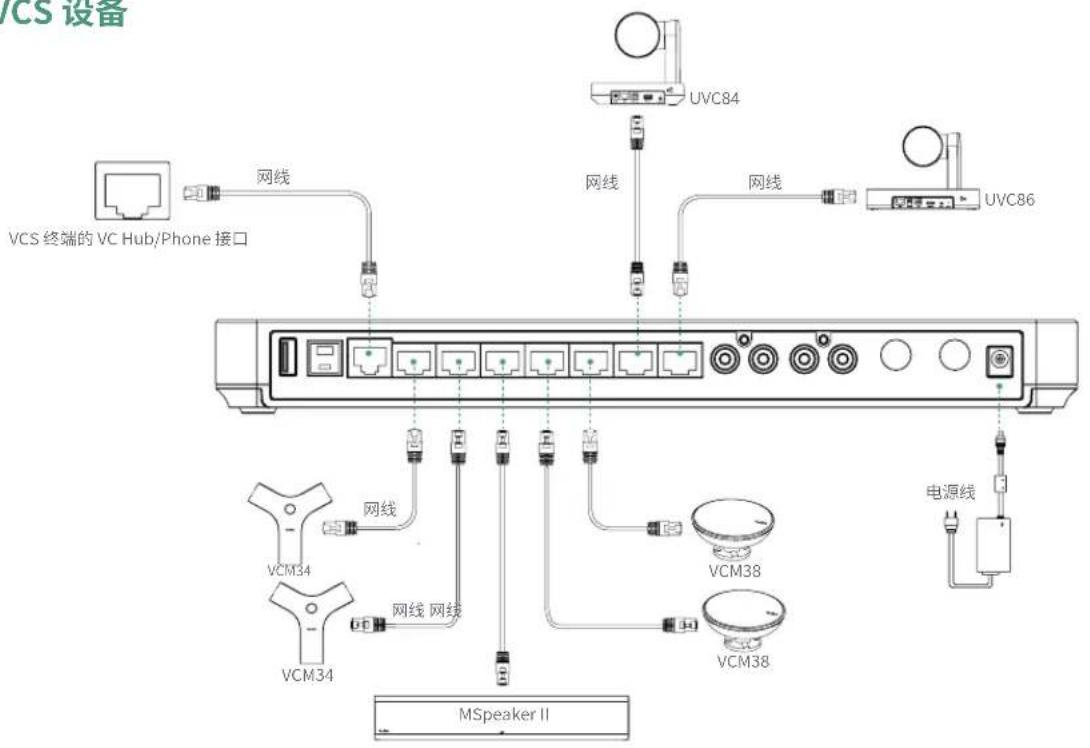

- 连接VCS设备

简体中文

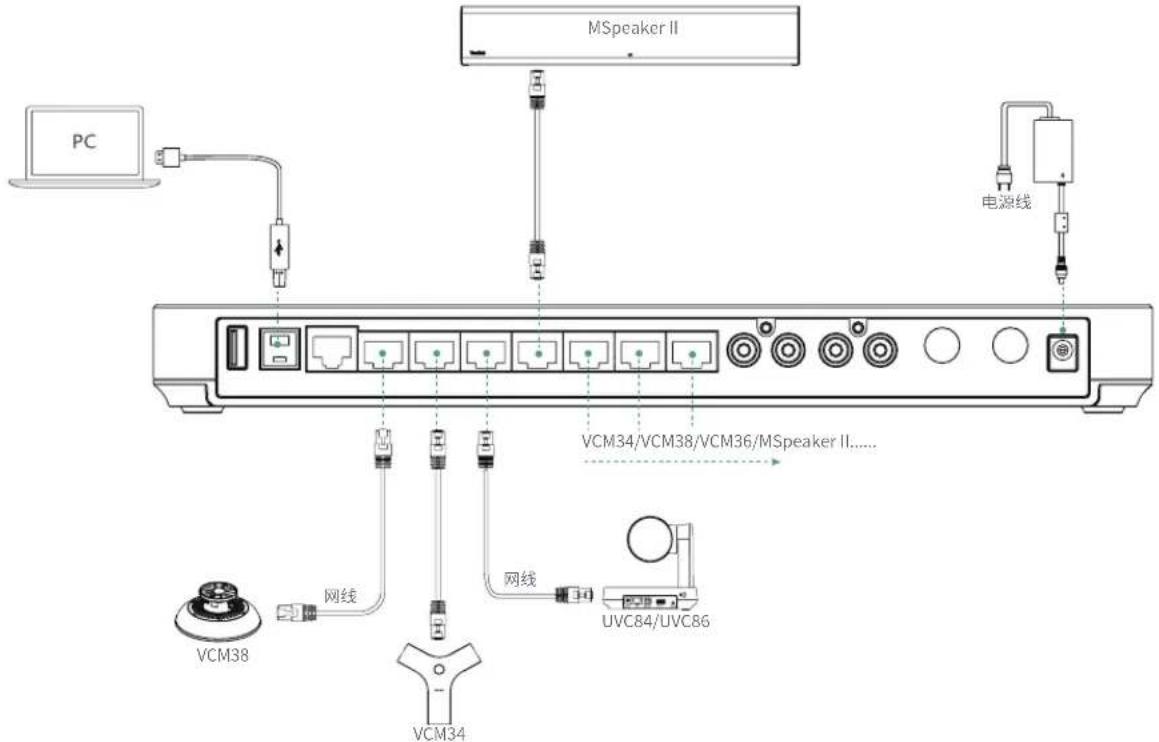

- 连接 MVC 设备

在 UVC84/UVC86/MSpeaker II 直连 AVhub 设备的情况下，设备连接总数需小于等于 4 个。如果连接设备总数超过 4 个，则需要外接 PoE 交换机，且其它接口可接有线麦。

• 连接 MVC 设备

简体中文

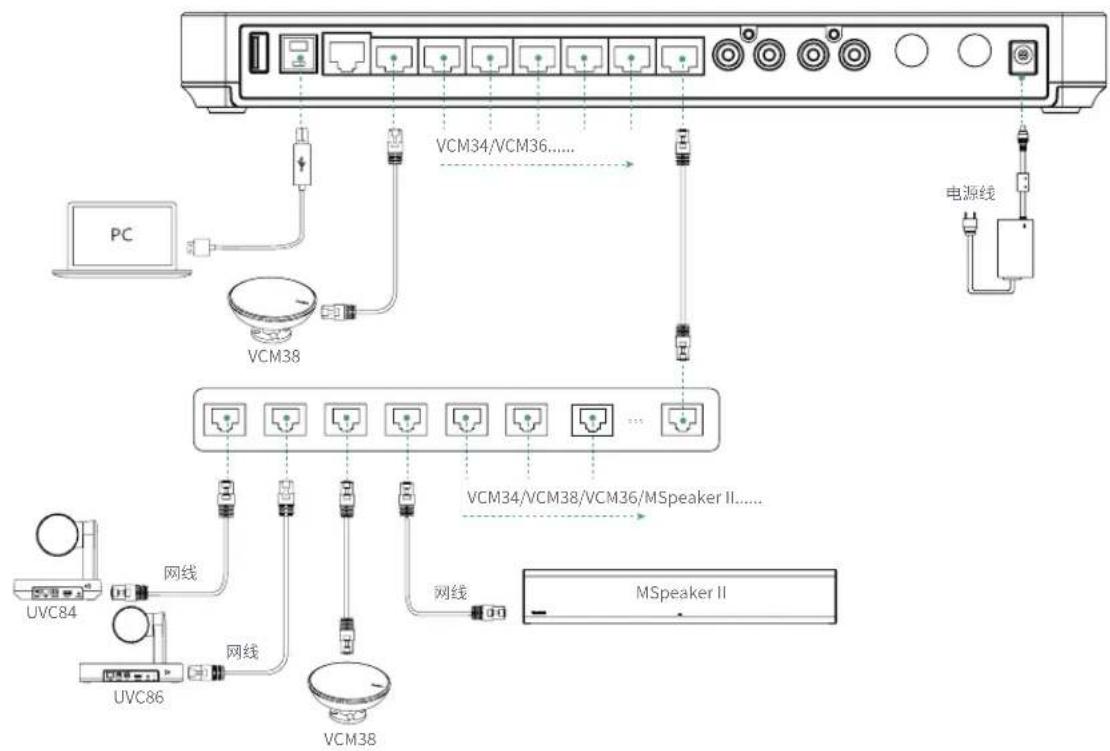

如果 AVHub 上的 VCH 口不够用，可通过 PoE 交换机级联。
