ZVC300 - 视频会议系统 Yealink - 免费用户手册

产品类型	视频会议系统 (AVHub)
品牌	Yealink
型号	ZVC300
电源	直流48V电源适配器
工作温度	-10°C至50°C (14°F至122°F)
相对湿度	5%至90%无冷凝
存储温度	-30°C至+70°C (-27°F至+160°F)
端口	1x USB-A, 1x USB-B, 1x VC/摄像头集线器端口, 1x RCA输入, 1x 3.5mm线路输出, 1x 6.3mm线路输入, 1x 6.3mm线路输出, DC 48V
LED指示灯	根据状态：熄灭、红色常亮、红色闪烁、橙色常亮、橙色闪烁、绿色常亮、绿色闪烁
安装方式	壁挂、桌下、桌面、19英寸机柜 (IEC 60297)
兼容性	VCS和MVC终端、VCM34/VCM36/VCM38麦克风、UVC84/UVC86摄像头、MSpeaker II扬声器、VCC22
随附配件	电源适配器、扎线带 (x5)、螺丝 (x8)、固定支架 (x2)、快速入门指南
清洁	使用柔软、干燥、防静电的布料；清洁前断开电源
安全	请勿接触水、请勿拆卸、在规定温度范围内使用、遵守安全说明
回收	请勿与生活垃圾一起丢弃；遵守当地法规
一般信息	中国制造；仅设备有限保修；联系：[e-mail]

常见问题 - ZVC300 Yealink

如何安装AVHub？

AVHub可以壁挂、桌下、桌面或19英寸机柜安装。使用随附的固定支架并拧紧设备。确保安装位置通风良好并避免阳光直射。

ZVC300兼容哪些设备？

ZVC300兼容VCS和MVC系列终端、VCM34/VCM36/VCM38麦克风、UVC84/UVC86摄像头、MSpeaker II扬声器和VCC22。

红色LED常亮是什么意思？

在MVC终端模式下，红色常亮表示AVHub处于待机状态且PC未连接。在VCS终端模式下，表示AVHub处于待机状态且终端或PC未连接。

如何将AVHub连接到VCS终端？

使用VCS终端上的VC/电话集线器端口，通过以太网线缆连接到AVHub。同时将电源适配器插入AVHub。

如何将AVHub连接到MVC终端？

通过USB或以太网将AVHub连接到PC，然后将兼容的外设（摄像头、麦克风、扬声器）插入AVHub端口。如果需要超过4个设备，请使用PoE交换机。

如果设备无法为Yealink设备供电怎么办？

检查电源插头连接，必要时清洁。确保使用环境在温度范围（-10°C至50°C）内。正确连接AVHub与设备之间的线缆。如果问题仍然存在，请联系售后服务。

如何清洁AVHub？

关闭设备并断开电源。使用柔软、干燥、防静电的布料清洁表面。请勿使用液体或研磨性产品。

推荐的温度条件是什么？

工作温度为-10°C至50°C，相对湿度5%至90%无冷凝。存储温度为-30°C至+70°C。

我可以将AVHub壁挂安装吗？

是的，您可以使用随附的固定支架将AVHub壁挂安装。确保墙壁牢固，并使用合适的螺丝将设备固定好。

在哪里找到ZVC300的完整说明书？

完整说明书以PDF格式提供，可在notice-facile.com或Yealink官方网站获取。您还可以通过页面上的表格请求翻译成其他语言。

用户手册 ZVC300 Yealink

螺丝 (x8)，挂耳 (x2) 快速安装指线带 (x5)

我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

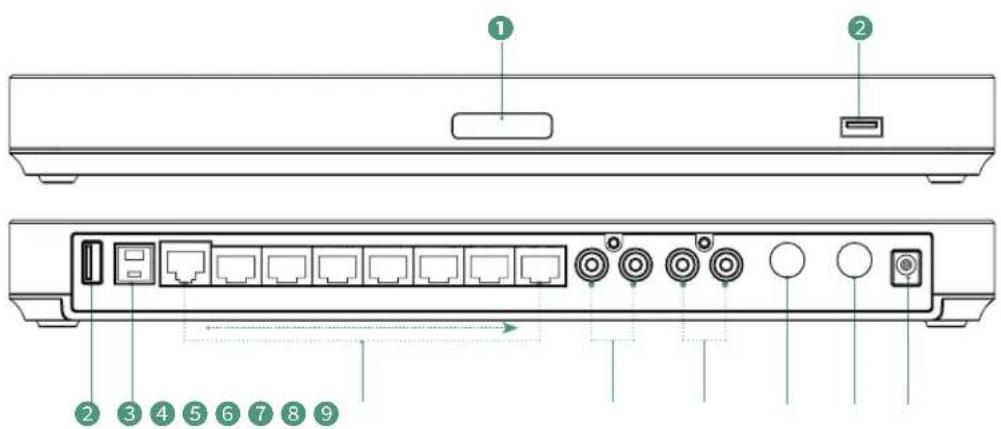

2 接口说明

① 指示灯：指示 AVHub 的不同状态。
② USB-A 接口
③ USB-B 接口
④ VC Hub/Camera 接口
⑤ RCA In: 使用 RCA 音频线连接音频输入设备。

⑥ RCA Out: 使用 RCA 音频线连接音频输出设备。
⑦ 6.3m Line in
⑧ 6.3m Line out
⑨ DC48V：连接电源适配器。

简体中文

3 LED 指示灯

·连接 MVC 设备	LED 状态	描述
	不亮灯	断电或关机状态
	红灯常亮	休眠状态启动后未连接 PC
	红灯闪烁	恢复出厂设置
	橙灯常亮	启动中
	橙灯闪烁	固件升级
	绿灯常亮	正常工作状态

·连接VCS设备	LED状态	描述
	不亮灯	断电或关机状态
	红灯常亮	屏保或休眠状态启动后未连接 VCS 主机或 PC
	红灯闪烁	恢复出厂设置固件升级
	绿灯常亮	正常工作状态
	绿灯闪烁	调节音量或设备静音
	橙灯常亮	设备启动中

4 适用设备

适用主机：VCS 系列终端 / MVC 系列终端

适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

想要了解 VCM34 的详细信息，请参阅亿联 VCM34 快速入门指南。

想要了解 UVC86 的详细信息，请参阅亿联 UVC86 快速入门指南。

想要了解 VCM38 的详细信息，请参阅亿联 VCM38 快速入门指南。

想要了解 UVC84 的详细信息，请参阅亿联 UVC84 快速入门指南。

想要了解 MSpeaker II 的详细信息，请参阅亿联 MSpeaker II 快速入门指南。

简体中文

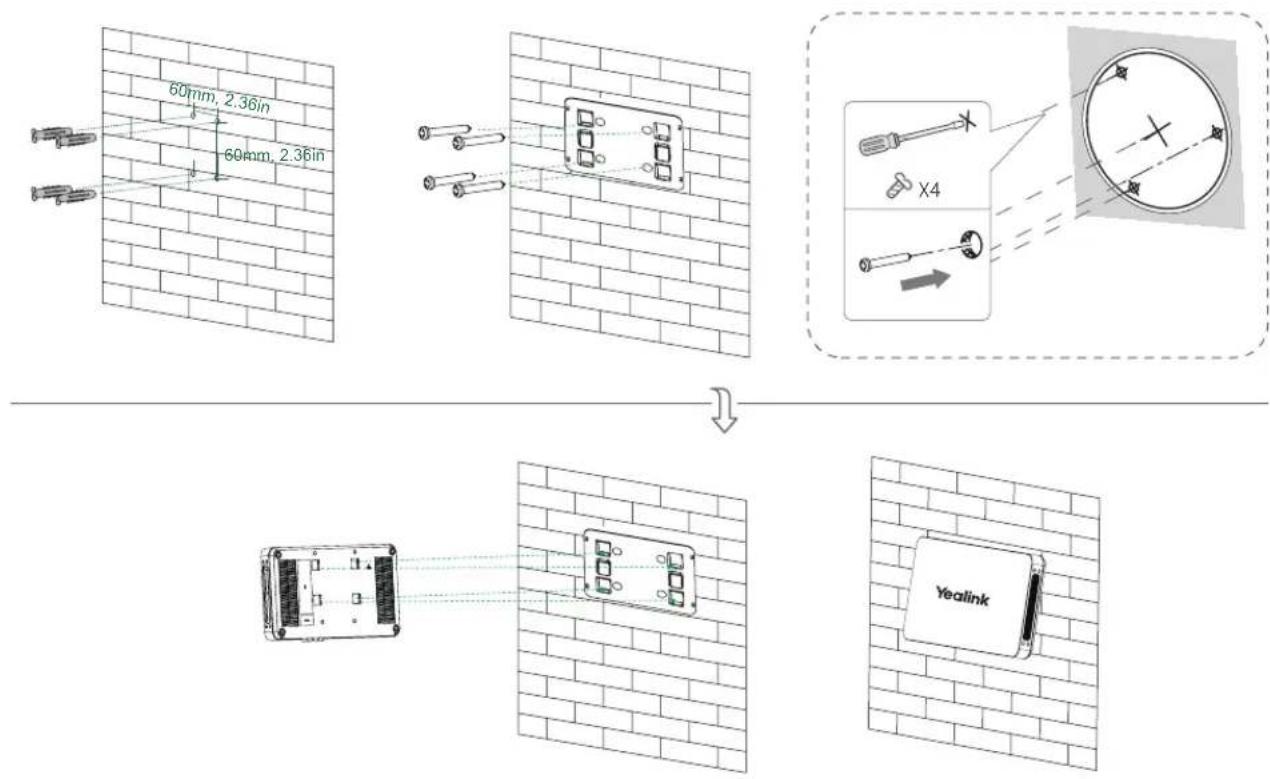

• 挂在墙上
  5 安装 AVHub

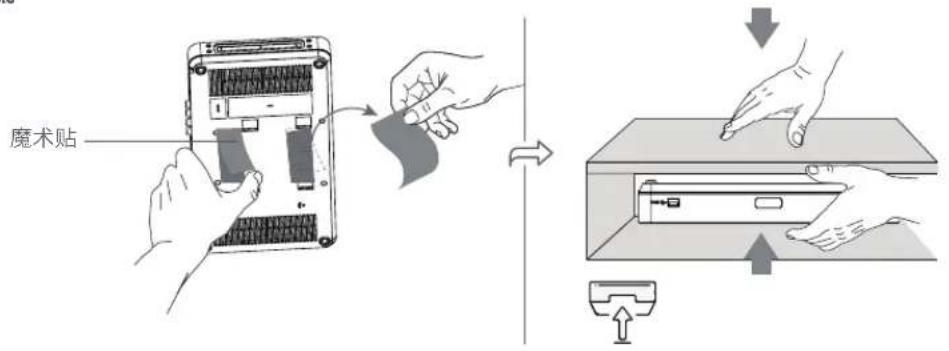

·粘在桌底

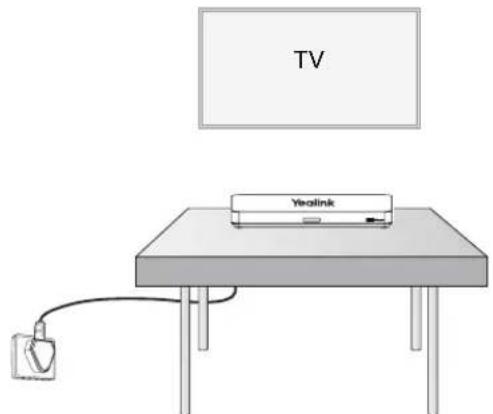

- 放置桌面

简体中文

·安装至机柜

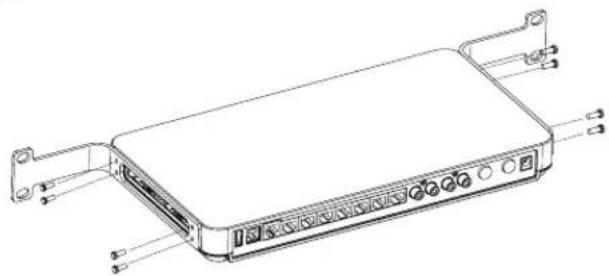

① 将挂耳安装到 AHVub 两侧。

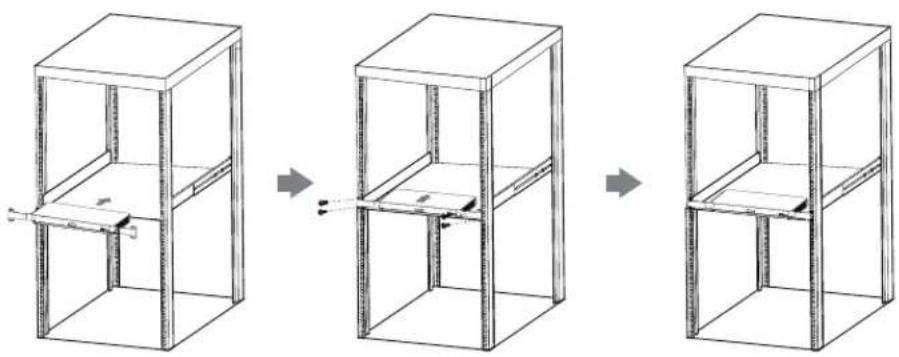

② 将 AVHub 推入机柜，然后用螺丝固定到机柜上。

AVHub 必须安装在符合 IEC60297 标准的 19 英寸标准机柜内。

6 连接 AVHub

AVHub 可以连接 VSC 设备和 MVC 设备，你可根据需要进行选择连接。

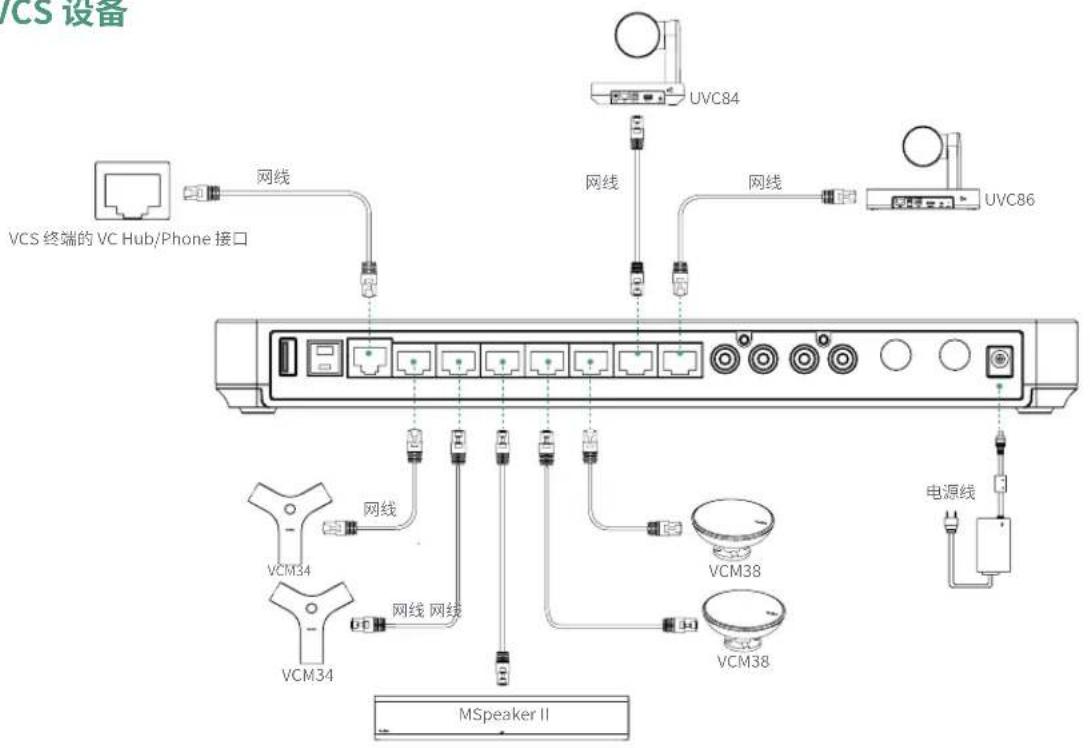

- 连接VCS设备

简体中文

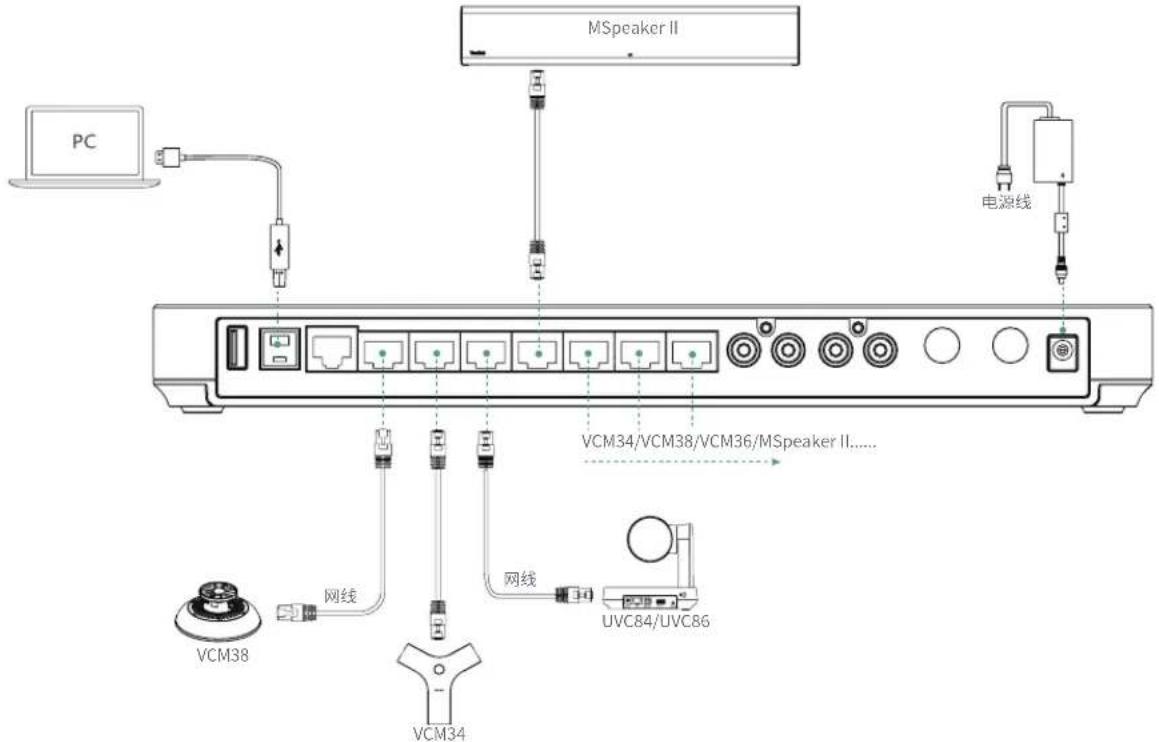

- 连接 MVC 设备

在 UVC84/UVC86/MSpeaker II 直连 AVhub 设备的情况下，设备连接总数需小于等于 4 个。如果连接设备总数超过 4 个，则需要外接 PoE 交换机，且其它接口可接有线麦。

• 连接 MVC 设备

简体中文

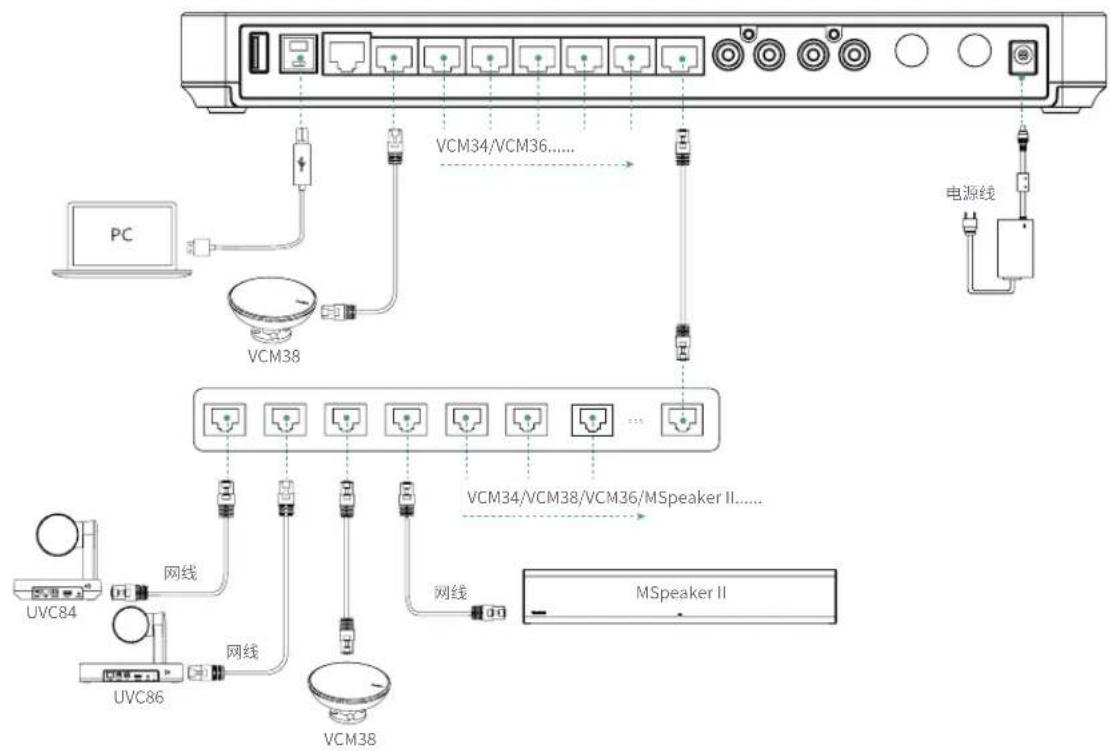

如果 AVHub 上的 VCH 口不够用，可通过 PoE 交换机级联。
