MVC660 - 视频会议系统 Yealink - 免费用户手册

品牌	亿联
型号	MVC660
产品类型	视频会议系统 (AVHub)
电源	DC 48V，附带电源适配器
尺寸（近似）	高4.4厘米 (1U) x 宽48.3厘米 (19英寸) x 深20厘米
连接性	USB-A端口，USB-B端口，VC/摄像头集线器端口，RCA音频输入/输出，3.5毫米和6.3毫米插孔
LED指示灯	指示状态（待机，运行，更新，重置）
兼容配件	UVC84/UVC86摄像头，VCM34/VCM36/VCM38/MSpeaker II麦克风，VCC22
安装方式	壁挂，桌下（魔术贴），桌面，19英寸机柜（IEC 60297）
工作温度	-10至50°C
工作湿度	5%至90%，无冷凝
维护与清洁	断开设备电源，使用柔软干燥的抗静电布
安全须知	不要接触水，不要打开，使用经批准的配件，遵守温度范围
保修	仅限于正常使用下的设备；关于RoHS声明，请联系 [e-mail]
回收	符合欧盟RoHS指令；不要与生活垃圾一起丢弃

常见问题 - MVC660 Yealink

如何安装Yealink MVC660的AVHub？

AVHub可以壁挂、桌下（使用魔术贴）、桌面或19英寸机柜安装。使用提供的支架和螺丝。确保机柜符合IEC 60297标准。

哪些配件与MVC660兼容？

UVC84和UVC86摄像头，VCM34、VCM36、VCM38麦克风，MSpeaker II和VCC22。仅使用亿联认可的配件。

AVHub上的红色LED常亮是什么意思？

在MVC终端连接模式下，红色常亮表示AVHub处于待机状态且PC未连接。在VCS模式下，红色常亮表示屏保模式或未连接待机。

如何将多个麦克风连接到MVC660？

将麦克风连接到AVHub的集线器端口。如果超过4个设备，请使用PoE交换机。直接连接到AVHub的设备总数应小于或等于4。

我能否将MVC660与PC一起使用？

是的，您可以通过USB端口将AVHub连接到PC。有关详细信息，请参阅手册中的连接示意图。

如何清洁AVHub？

清洁前断开设备电源。使用柔软、干燥的抗静电布。不要使用液体。

如果AVHub无法开机怎么办？

检查电源适配器连接。用干布清洁插头。尝试其他墙壁插座。确保环境温度在-10至50°C之间。

如何将AVHub重置为出厂设置？

红色LED快速闪烁表示重置。有关确切步骤，请参阅手册（通常按住某个按钮）。

Yealink MVC660的保修是什么？

保修仅限于正常使用下的设备。亿联不对间接损害负责。关于RoHS声明，请联系 [e-mail]。

我能否将AVHub安装在19英寸机柜中？

是的，在两侧安装固定支架，然后将AVHub推入机柜。用螺丝（未提供）固定。机柜必须符合IEC 60297标准。

用户手册 MVC660 Yealink

螺丝 (x8)，挂耳 (x2) 快速安装指线带 (x5)

我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

2 接口说明

① 指示灯：指示 AVHub 的不同状态。
② USB-A 接口
③ USB-B 接口
④ VC Hub/Camera 接口
⑤ RCA In: 使用 RCA 音频线连接音频输入设备。

⑥ RCA Out: 使用 RCA 音频线连接音频输出设备。
⑦ 6.3m Line in
⑧ 6.3m Line out
⑨ DC48V：连接电源适配器。

简体中文

3 LED 指示灯

·连接 MVC 设备	LED 状态	描述
	不亮灯	断电或关机状态
	红灯常亮	休眠状态启动后未连接 PC
	红灯闪烁	恢复出厂设置
	橙灯常亮	启动中
	橙灯闪烁	固件升级
	绿灯常亮	正常工作状态

LED状态	描述
不亮灯	断电或关机状态
红灯常亮	屏保或休眠状态启动后未连接 VCS 主机或 PC
红灯闪烁	恢复出厂设置固件升级
绿灯常亮	正常工作状态
绿灯闪烁	调节音量或设备静音
橙灯常亮	设备启动中

4 适用设备

适用主机：VCS 系列终端 / MVC 系列终端

适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

想要了解 VCM34 的详细信息，请参阅亿联 VCM34 快速入门指南。

想要了解 UVC86 的详细信息，请参阅亿联 UVC86 快速入门指南。

想要了解 VCM38 的详细信息，请参阅亿联 VCM38 快速入门指南。

想要了解 UVC84 的详细信息，请参阅亿联 UVC84 快速入门指南。

想要了解 MSpeaker II 的详细信息，请参阅亿联 MSpeaker II 快速入门指南。

简体中文

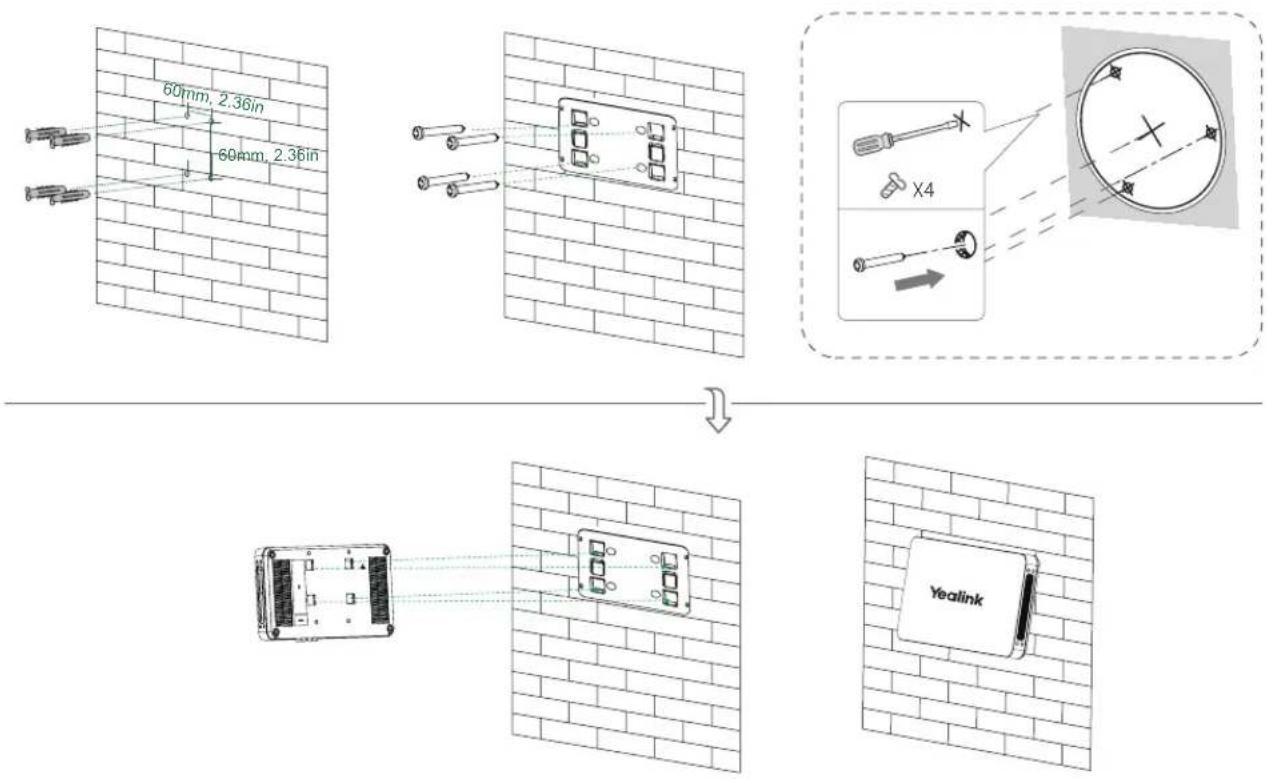

• 挂在墙上
  5 安装 AVHub

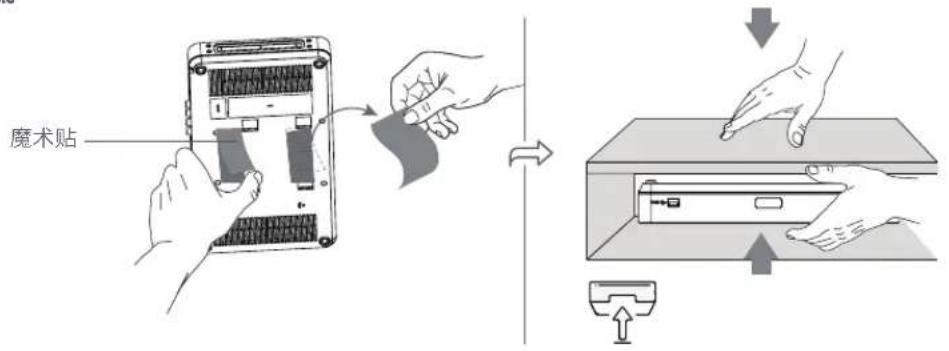

·粘在桌底

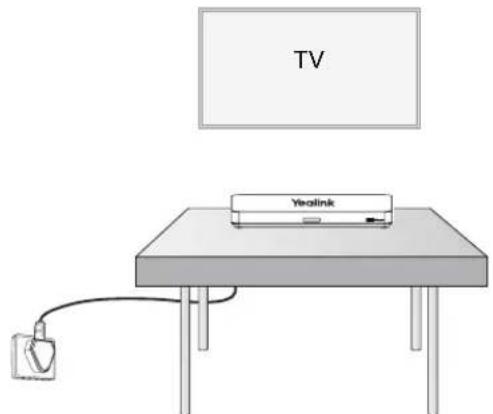

- 放置桌面

简体中文

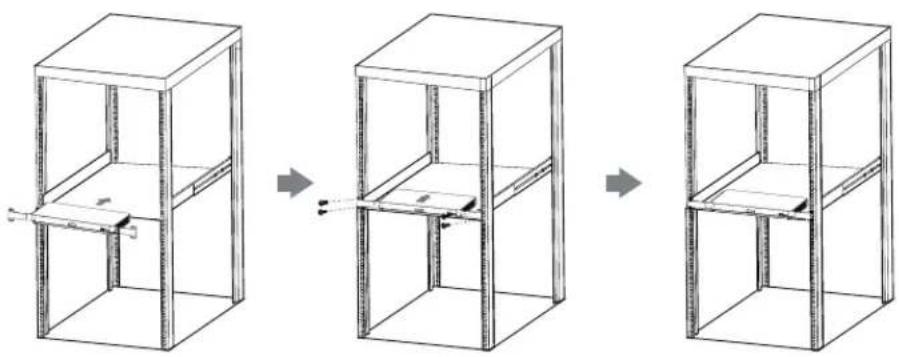

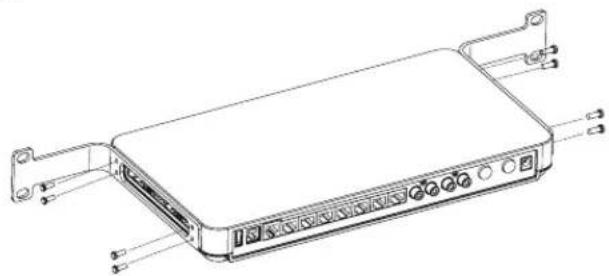

·安装至机柜

① 将挂耳安装到 AHVub 两侧。

② 将 AVHub 推入机柜，然后用螺丝固定到机柜上。

AVHub 必须安装在符合 IEC60297 标准的 19 英寸标准机柜内。

6 连接 AVHub

AVHub 可以连接 VSC 设备和 MVC 设备，你可根据需要进行选择连接。

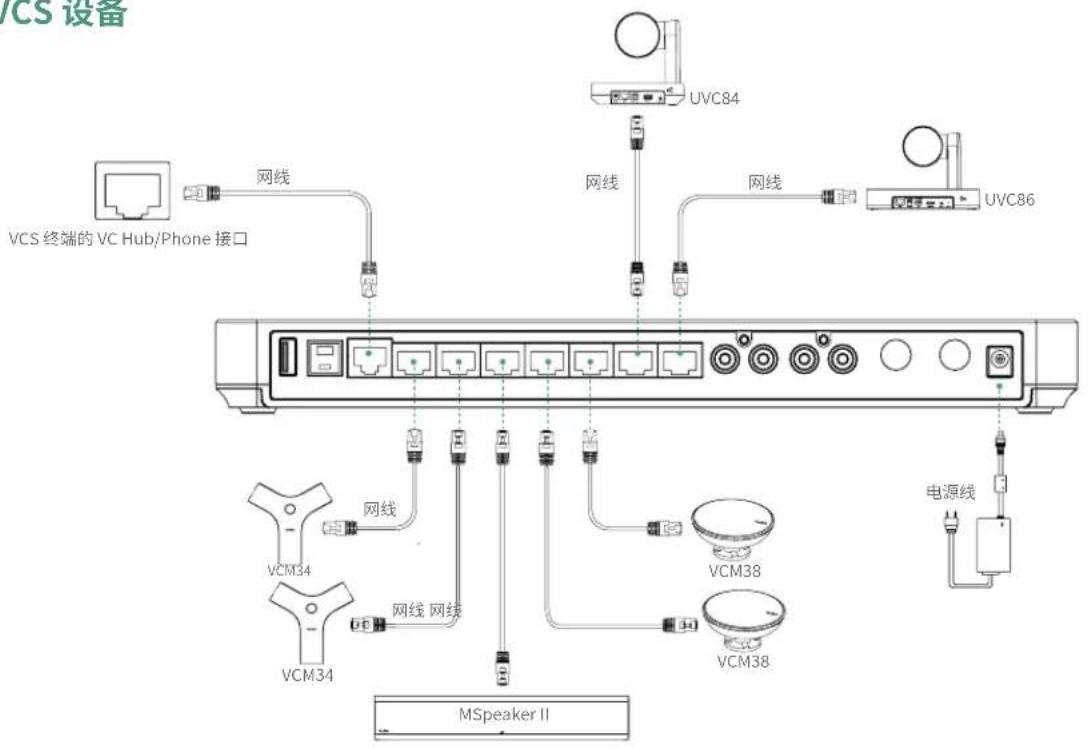

- 连接VCS设备

简体中文

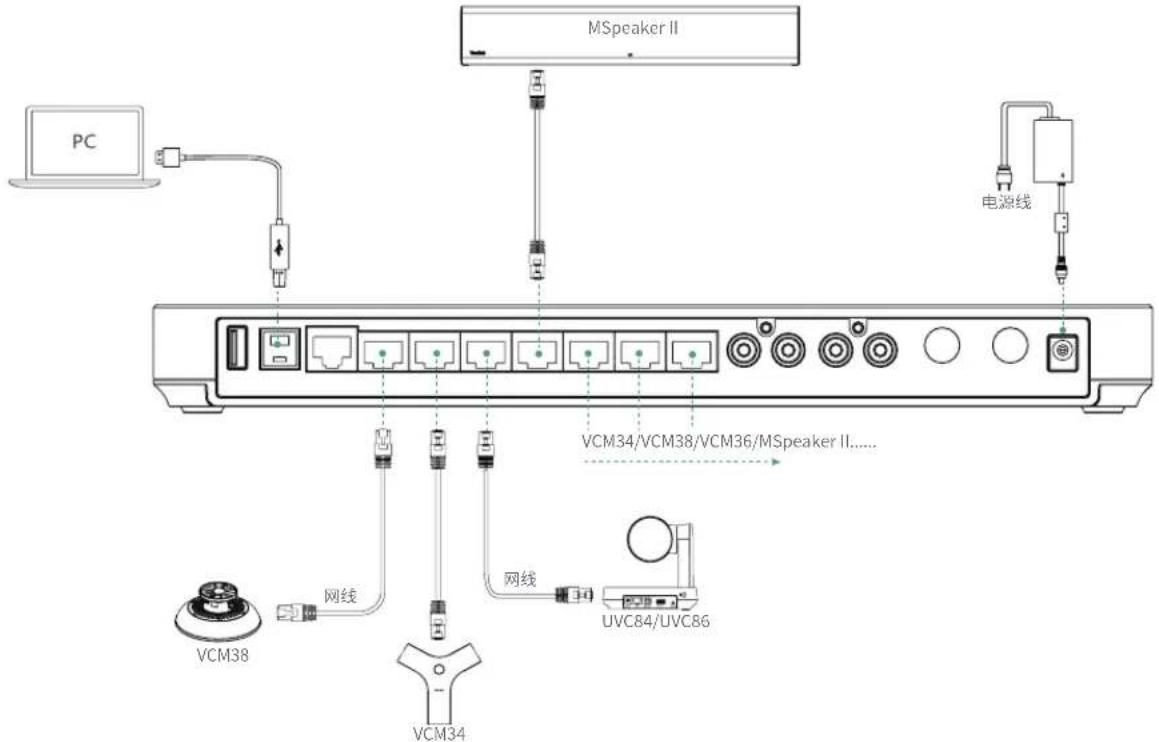

- 连接 MVC 设备

在 UVC84/UVC86/MSpeaker II 直连 AVhub 设备的情况下，设备连接总数需小于等于 4 个。如果连接设备总数超过 4 个，则需要外接 PoE 交换机，且其它接口可接有线麦。

• 连接 MVC 设备

简体中文

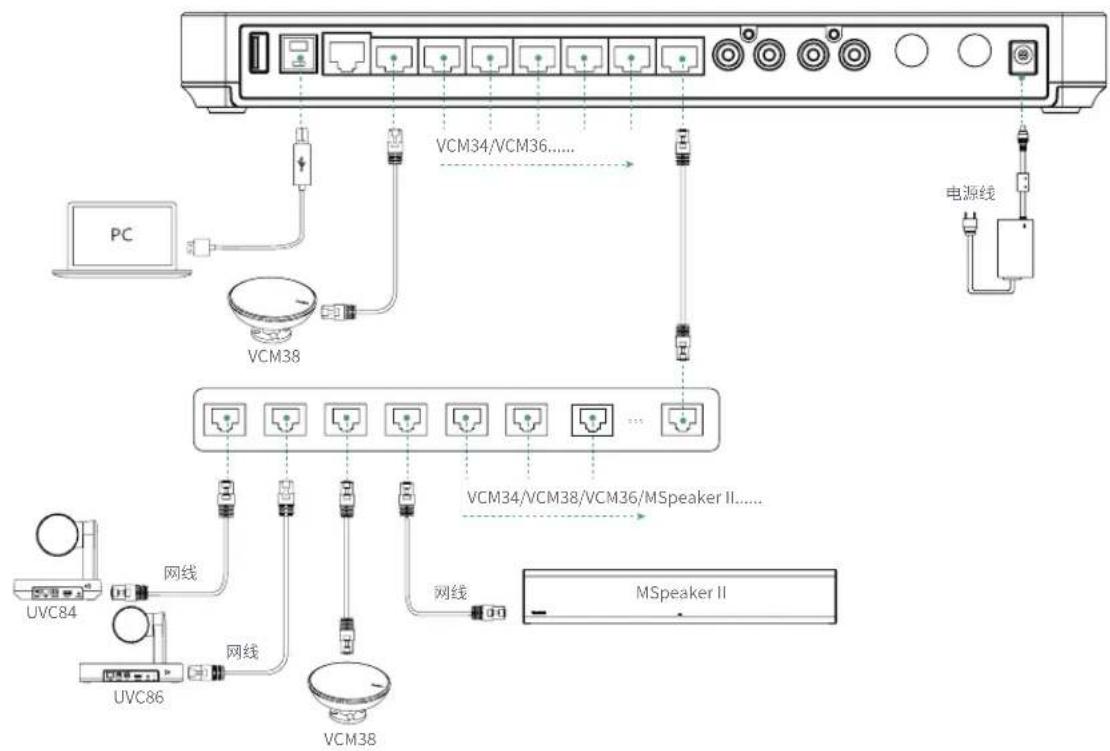

如果 AVHub 上的 VCH 口不够用，可通过 PoE 交换机级联。

1 Verpackungsinhalt

AVHub

7,5 m Ethernet-Kabel

2,5 m USB-Kabel

Halterung

Klettverschluss(x2)

Kurzanleitung

Netzgerät

Kabelbinder (x5)
