MVC660 - Sistema de videoconferencia Yealink - Manual de uso y guía de instrucciones gratis

Marca	Yealink
Modelo	MVC660
Tipo de producto	Sistema de videoconferencia (AVHub)
Alimentación	DC 48 V mediante adaptador de corriente incluido
Dimensiones (aproximadas)	Alto 4,4 cm (1U) x Ancho 48,3 cm (19 pulgadas) x Fondo 20 cm
Conectividad	Puertos USB-A, USB-B, puerto hub VC/cámara, entrada/salida de audio RCA, jack de 3,5 mm y 6,3 mm
Indicador LED	Indica los estados (espera, funcionamiento, actualización, restablecimiento)
Accesorios compatibles	Cámaras UVC84/UVC86, micrófonos VCM34/VCM36/VCM38/MSpeaker II, VCC22
Montaje	En pared, debajo de la mesa (velcro), sobre el escritorio, en armario de 19 pulgadas (IEC 60297)
Temperatura de funcionamiento	-10 a 50 °C
Humedad de funcionamiento	5 % a 90 % sin condensación
Mantenimiento y limpieza	Desconectar el dispositivo, usar un paño suave seco y antiestático
Seguridad	No exponer al agua, no abrir, usar accesorios aprobados, respetar las temperaturas
Garantía	Limitada al dispositivo en uso normal; contactar a [e-mail] para declaraciones RoHS
Reciclaje	Conforme a la directiva RoHS UE; no desechar con los residuos domésticos

Preguntas frecuentes - MVC660 Yealink

¿Cómo instalar el AVHub del Yealink MVC660?

El AVHub se puede montar en la pared, debajo de una mesa (con velcro), sobre un escritorio o en un armario de 19 pulgadas. Utilice los soportes y tornillos proporcionados. Asegúrese de que el armario sea compatible con IEC 60297.

¿Qué accesorios son compatibles con el MVC660?

Las cámaras UVC84 y UVC86, los micrófonos VCM34, VCM36, VCM38, el MSpeaker II y el VCC22. Utilice únicamente accesorios aprobados por Yealink.

¿Qué significa el indicador LED rojo fijo en el AVHub?

En modo de conexión al terminal MVC, el rojo fijo indica que el AVHub está en espera y que el PC no está conectado. En modo VCS, el rojo fijo significa modo de ahorro de pantalla o espera sin conexión.

¿Cómo conectar varios micrófonos al MVC660?

Conecte los micrófonos a los puertos hub del AVHub. Si supera los 4 dispositivos, use un conmutador PoE. El total de conexiones directas al AVHub debe ser menor o igual a 4.

¿Puedo usar el MVC660 con un PC?

Sí, puede conectar el AVHub a un PC a través del puerto USB. Consulte el diagrama de conexión en el manual para más detalles.

¿Cómo limpiar el AVHub?

Desconecte el dispositivo antes de la limpieza. Use un paño suave, seco y antiestático. No use líquidos.

¿Qué hacer si el AVHub no se enciende?

Verifique la conexión del adaptador de corriente. Limpie el enchufe con un paño seco. Pruebe otro tomacorriente. Asegúrese de que la temperatura ambiente esté entre -10 y 50 °C.

¿Cómo restablecer el AVHub a la configuración de fábrica?

El indicador LED rojo parpadeando rápidamente indica un restablecimiento. Consulte el manual para el procedimiento exacto (generalmente manteniendo presionado un botón).

¿Cuál es la garantía del Yealink MVC660?

La garantía está limitada al dispositivo en uso normal. Yealink no es responsable de daños indirectos. Para declaraciones RoHS, contacte a [e-mail].

¿Puedo montar el AVHub en un armario de 19 pulgadas?

Sí, instale los soportes de fijación en los laterales, luego empuje el AVHub dentro del armario. Fije con tornillos (no incluidos). El armario debe cumplir con la norma IEC 60297.

MANUAL DE USUARIO MVC660 Yealink

1 Contenido del paquete

AVHub Cable Ethernet de

7.5 m

Cable USB de 2.5 m

Soporte

Velcro (x2)

Adaptador eléctrico

Sujetacables (x5)

Tornillo (x8) Orejas de montaje (x2)Guía de inicio I

Le recomendamos que utilice los accesorios proporcionados o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede generar un rendimiento deficiente.

2 Instrucciones del interfaz de hardware

① Indicador LED: estado diferente del AVHub.
② Puerto USB-A
③ Puerto USB-B
4 Puerto VC Hub / Cámara
⑤ Entrada RCA: conectar a un dispositivo de entrada de audio a través de un cable RCA.

⑥ Salida RCA: conecte a un dispositivo con salida de audio a través de un cable RCA.
⑦ Entrada de audio de 6,3 m (Line in)
8 Salida de audio de 6,3 m (Line out)
9 DC48V: conectar al adaptador de corriente.

3 Instrucciones del indicador LED

	Estado del LED	Descripción
• Conéctese al Endpoint MVC	Indicador LED apagado	El AVHub está apagado.
	Rojo fijo	El AVHub está en estado de suspensión.El PC no está conectado después de encender el AVHub.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.
	Naranja fijo	El AVHub está encediéndose.
	Naranja intermitente rápido	El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Estado del LED	Descripción
• Conéctese al Endpoint VCS	Indicador LED apagado	El AVHub está apagado o en estado de apagado.
	Rojo fijo	El AVHub está en estado de protector de pantalla o de suspensión.Una vez que se enciende el AVHub, el Endpoint VCS o el PC no están conectados.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Verde intermitente rápido	Ajustar el volumen o silenciar el dispositivo AVHub
	Naranja fijo	El AVHub está encediéndose.

4 Dispositivos aplicables

Endpoint applicable: Endpoint de la serie VCS / Endpoint de la serie MVC

Accesorios aplicables: VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22

VCM34

Si desea obtener más información sobre el VCM34, por favor, consulte la guía de inicio rápido de VCM34.

UVC86

Si desea obtener más información sobre el UVC86, por favor, consulte la guía de inicio rápido de UVC86.

VCM38

Si desea obtener más información sobre el VCM38, por favor, consulte la guía de inicio rápido de VCM38.

UVC84

Si desea obtener más información sobre el UVC84, por favor, consulte la guía de inicio rápido de UVC86

MSpeaker II

Si desea obtener más información sobre el MSpeaker II, por favor, consulte la guía de inicio rápido de MSpeaker II.

ESPAÑOL

5 Instalación del AVHub

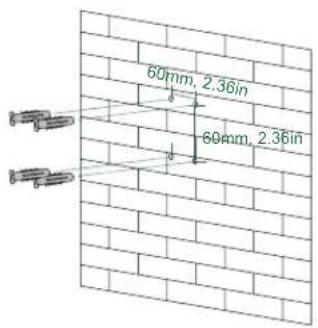

- Montar en la pared

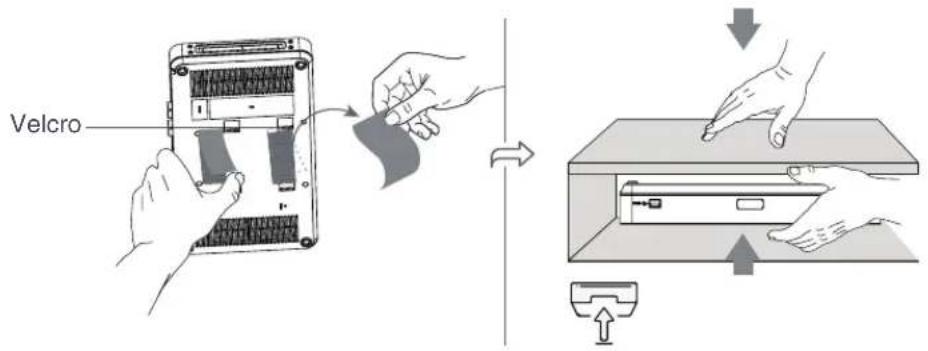

- Pegar debajo de la mesa

- Poner en el escritorio

- Montar en el rack

① Instale las orejas de montaje en ambos lados del AVHub.

② Empuje el AVHub dentro del rack y luego fijelo al bastidor con tornillos.

El rack en el que se colocará el AVHub debe ser un rack de 19 pulgadas que cumpla con la normativa IEC 60297. El contenido del paquete no incluye tornillos.

6 Conexión del Endpoint

AVHub tiene dos tipos de conexión, puede elegir conectarse en un Endpoint VCS o un Endpoint USB según sus necesidades.

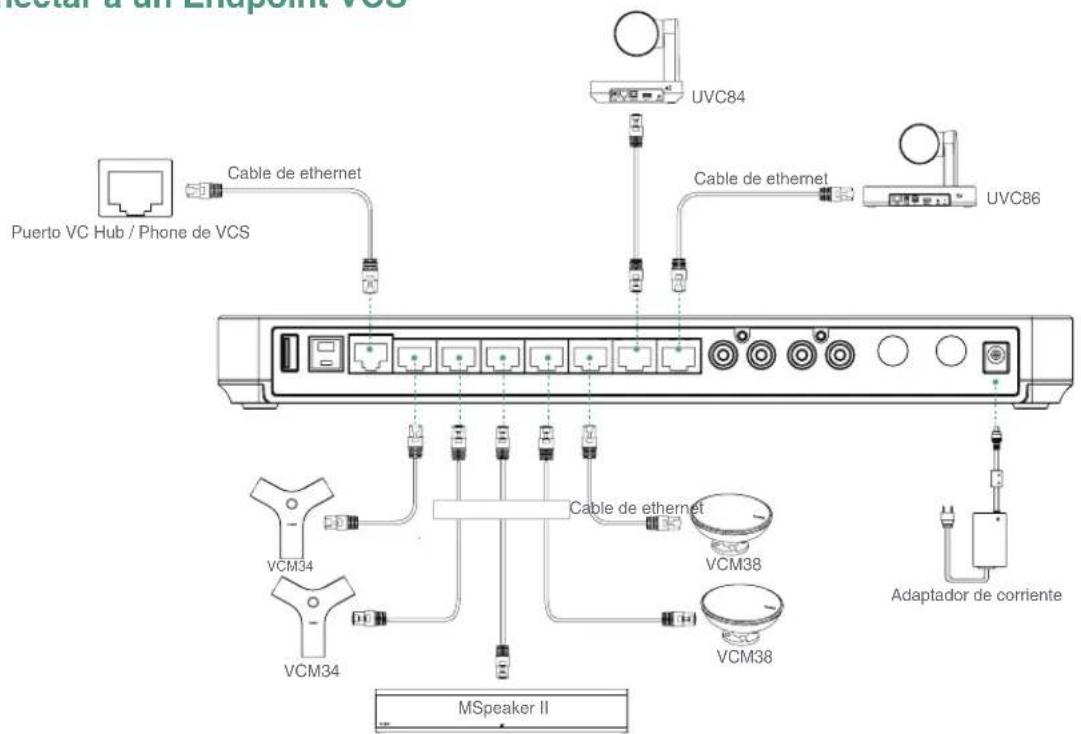

- Conectar a un Endpoint VCS

- Conectar a un Endpoint MVC

Cuando conecta UVC84 / UVC86 / MSpeaker II directamente al AVhub, el número total de conexiones debe ser menor o igual a 4 dispositivos. Si el número total de conexiones supera los 4 dispositivos, debe conectar un conmutador PoE y se pueden conectar otras interfaces a micrófonos con cable.

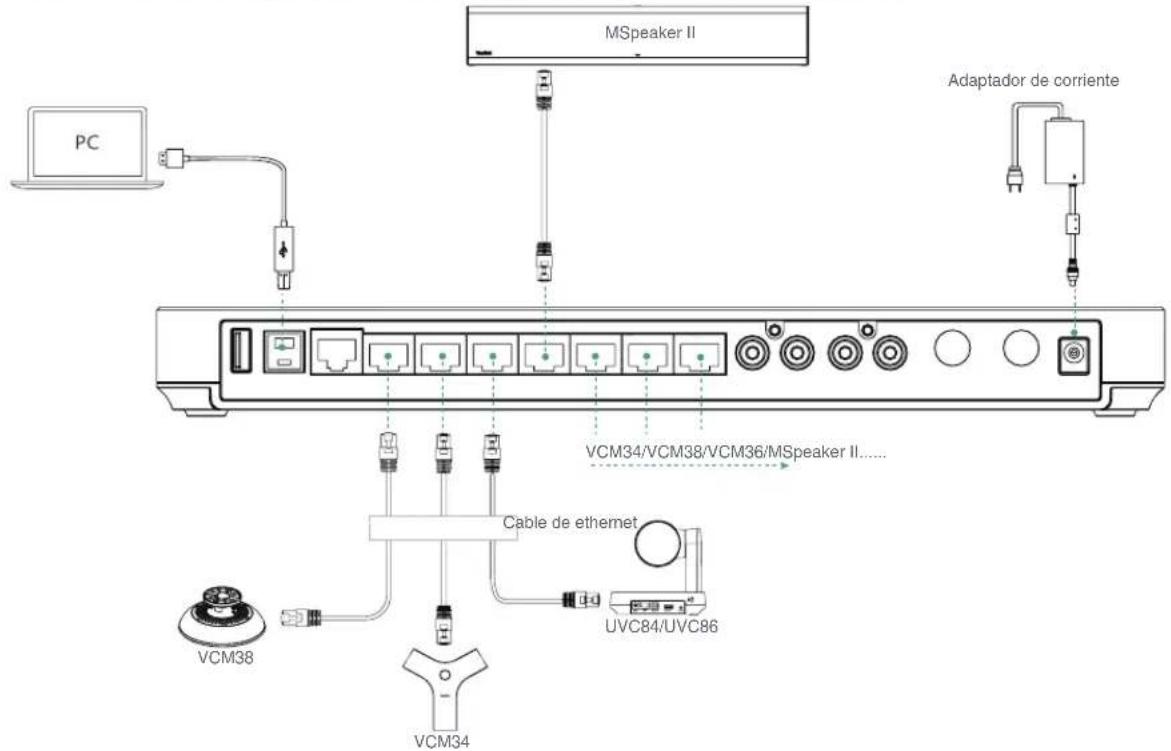

• Conectar a un Endpoint MVC

Si necesita más puertos VCH del AVHub, puede conectar el AVHub a través de un switch PoE.

1. Bruchay la cable superiorment.
