MANUAL DE USUARIO RoomSensor Pro Yealink

1 Contenido del paquete

Recomendamos que use los accesorios provistos o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede resultar en un desempeño deficiente.

RoomSensor Pro

6 × 30 mm

T4 × 30 mm

M4×30 mm

M4×4 mm Soporte

Cinta 3M Cable para Adaptación de alimentación (5V/1.2A)

(opcional)

Adhesivos de localización

Cubre cable

Guía de inicio rápido

Instalación

Nota:

• Se recomienda instalar RoomSensor Pro a una altura menor de 3 metros desde el piso.piso.
• Se recomienda instalarlo directamente por encima del centro de la mesa de la sala de reuniones durante la instalación.de reuniones durante la instalación.
• Antes de la instalación, limpie el techo en el respectivo lugar, con un paño de papel SECO.seco.

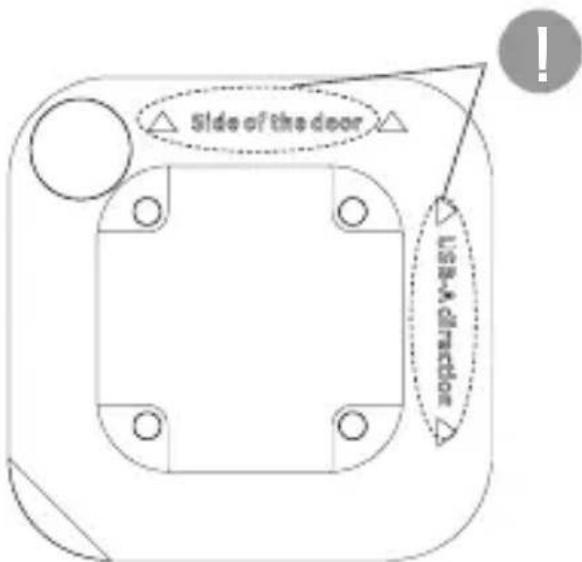

1 Pegue los adhesivos de localización

Fije al techo de acuerdo con las instrucciones de los adhesivos, según el entorno real.

2 Instale el soporte

Instálelo con cinta 3M

Apta para todo tipo de techos.

Cinta 3M

Si quiere direccionar los cables por la pared, realice un orificio para enhebrar aquí.

Soporte

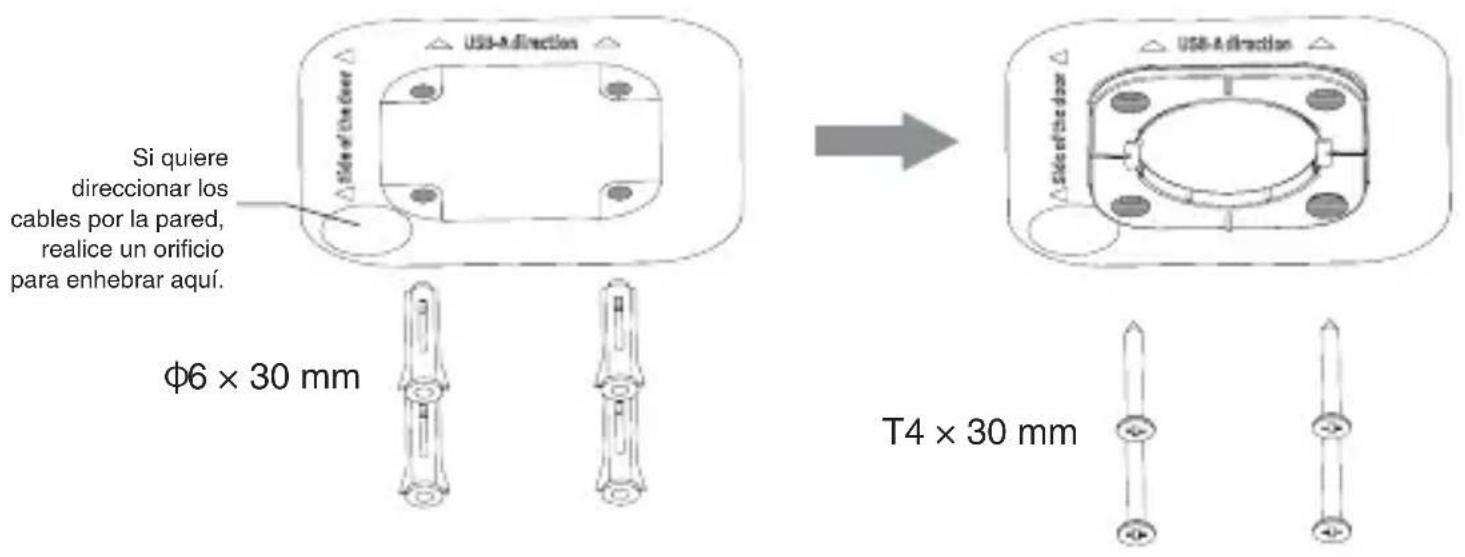

Realice la instalación con tornillos de expansión

Aptos para techos de placa de yeso.

Si quiere direccionar los cables por la pared, realice un orificio para enhebrar aquí. φ6 × 30 mm T4 × 30 mm

Nota:

Si prefiere que el cable pase por fuera de la pared, en lugar de por dentro, deberá usar el cubre cable. Retire la parte posterior del cubre cable y colóquelo sobre el soporte (el lado plano). Luego fije el soporte en el adhesivo de localización.

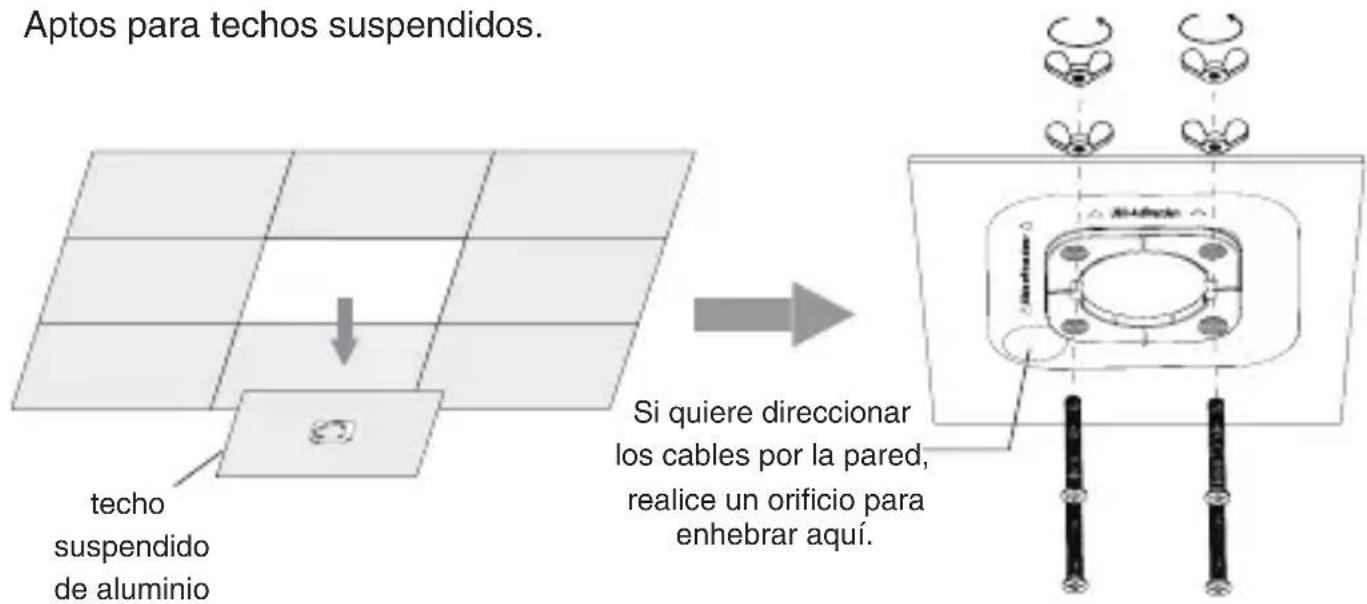

Para la instalación, use tornillos con formas especiales

Aptos para techos suspendidos.

Aptos para techos suspendidos. techo suspendido de aluminio Si quiere direccionar los cables por la pared, realice un orificio para enhebrar aquí.

Nota:

Si prefiere que el cable pase por fuera de la pared, en lugar de por dentro, deberá usar el cubre cable. Retire la parte posterior del cubre cable y colóquelo sobre el soporte (el lado plano). Luego fije el soporte en el adhesivo de localización.

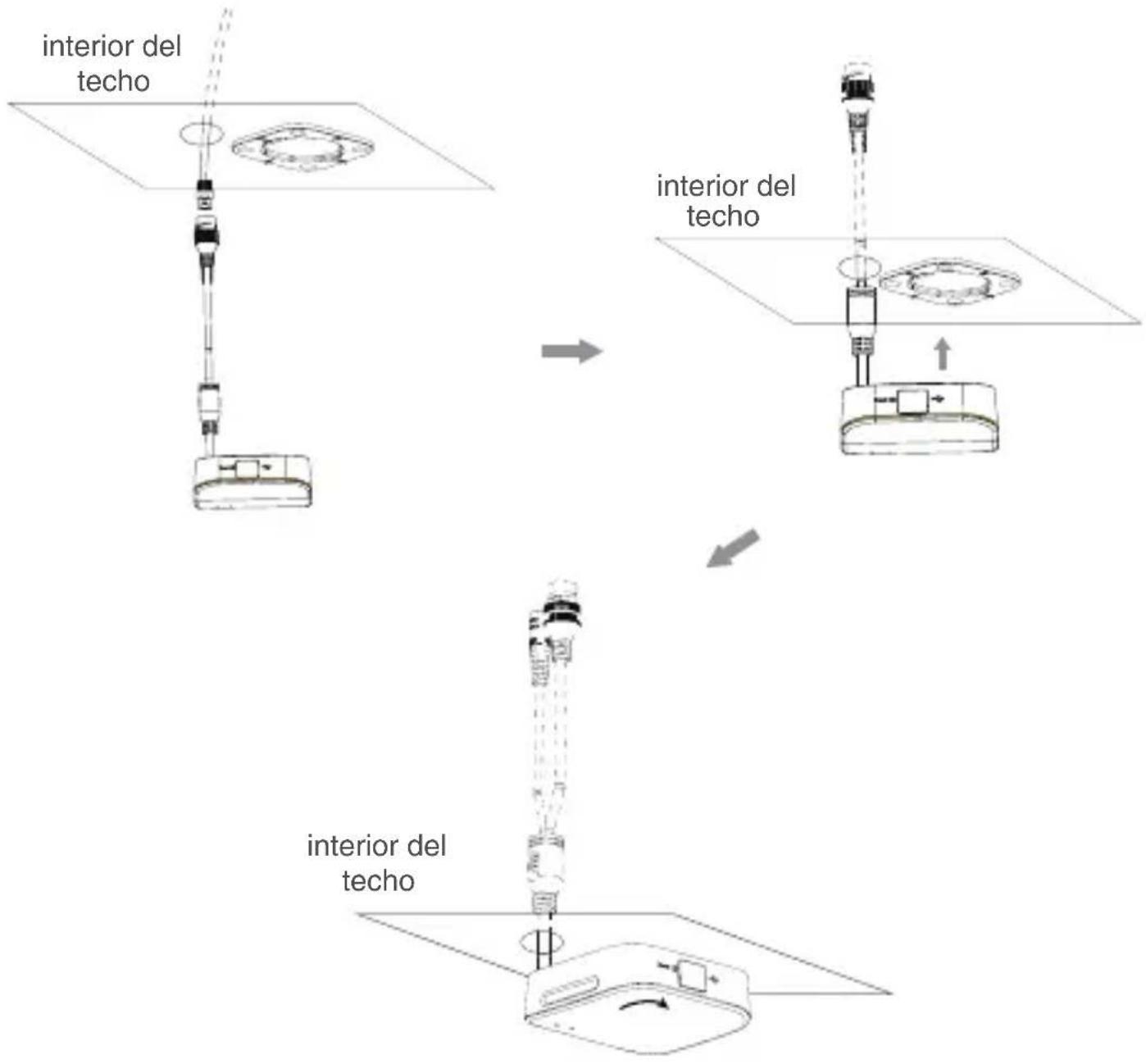

2 Direccione el cableado e instale RoomSensor Pro en el soporte


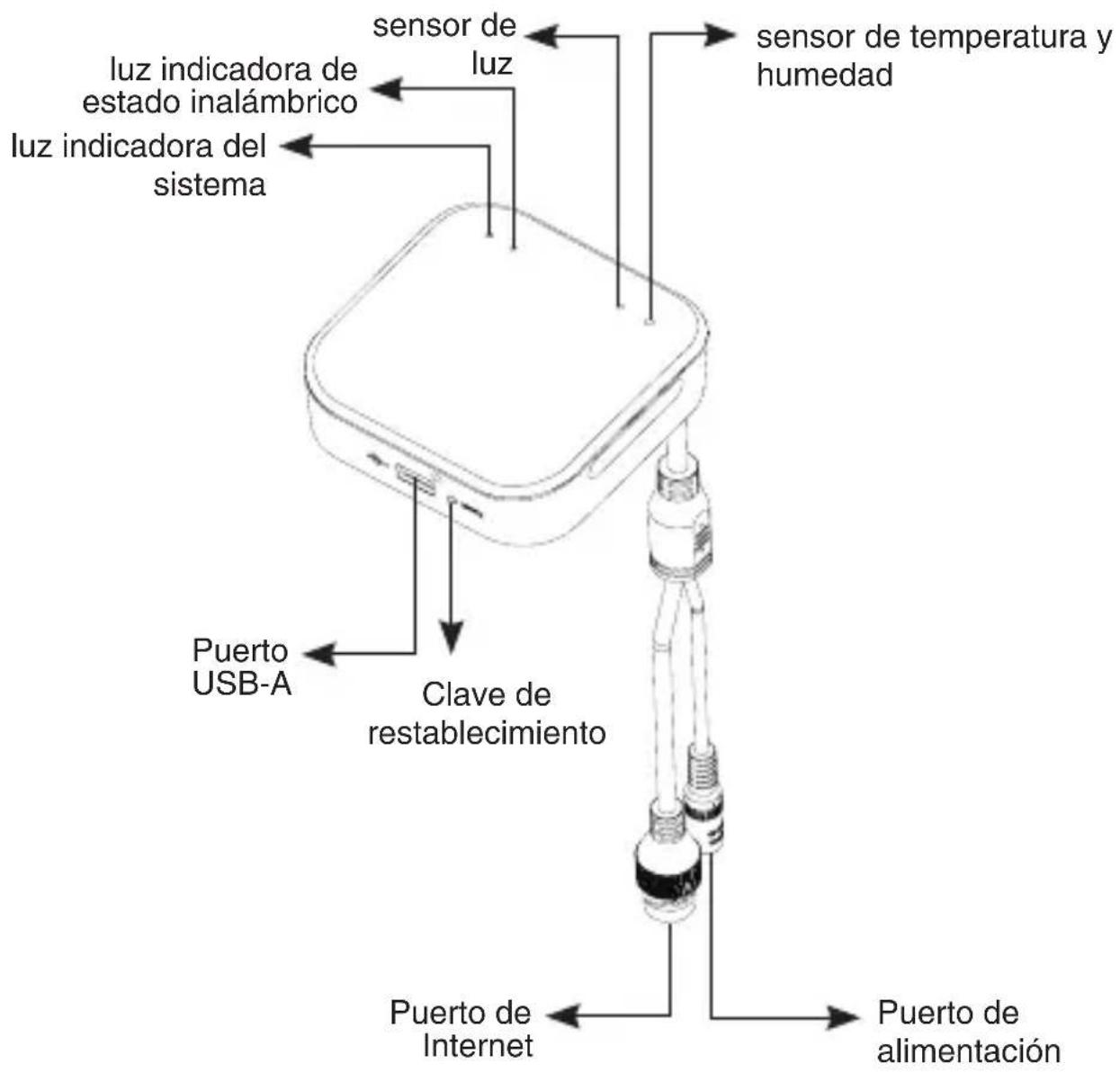

3 Interfaz de hardware

sensor de luz luz indicadora de estado inalámbrico luz indicadora del sistema sensor de temperatura y humedad Clave de restablecimiento Puerto USB-A Puerto de Internet Puerto de alimentación

4

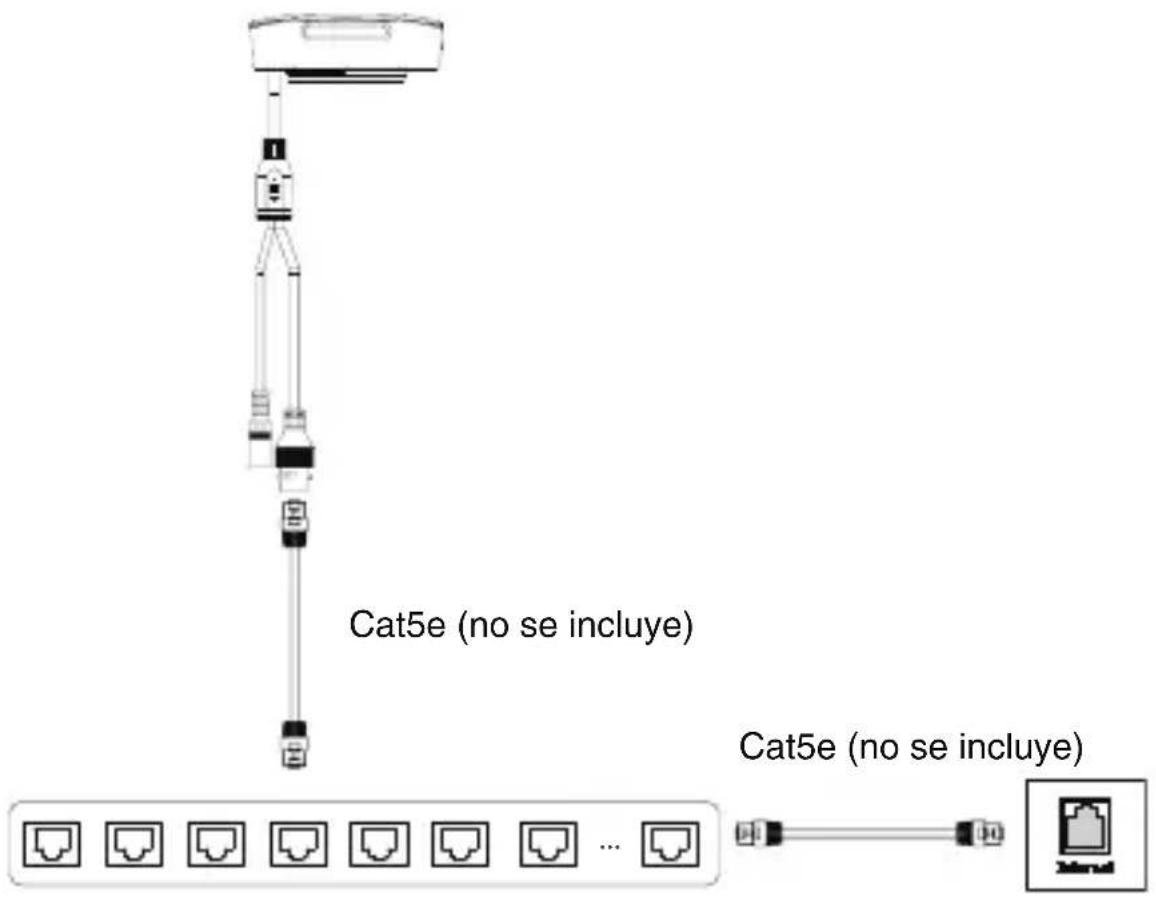

Conexión

Cat5e (no se incluye) Cat5e (no se incluye)

Hub/Switch de PoE que cumple con IEEE 802.3af

Nota:

También puede conectar el cable de alimentación y el cable de red al suministro de alimentación y de Internet*.de alimentación y de Internet*.

*Compatibilidad de red para actualizaciones de firmware futuras.
