Tipo de producto	Sistema de videoconferencia
Marca	Yealink
Modelo	MeetingBoard 86

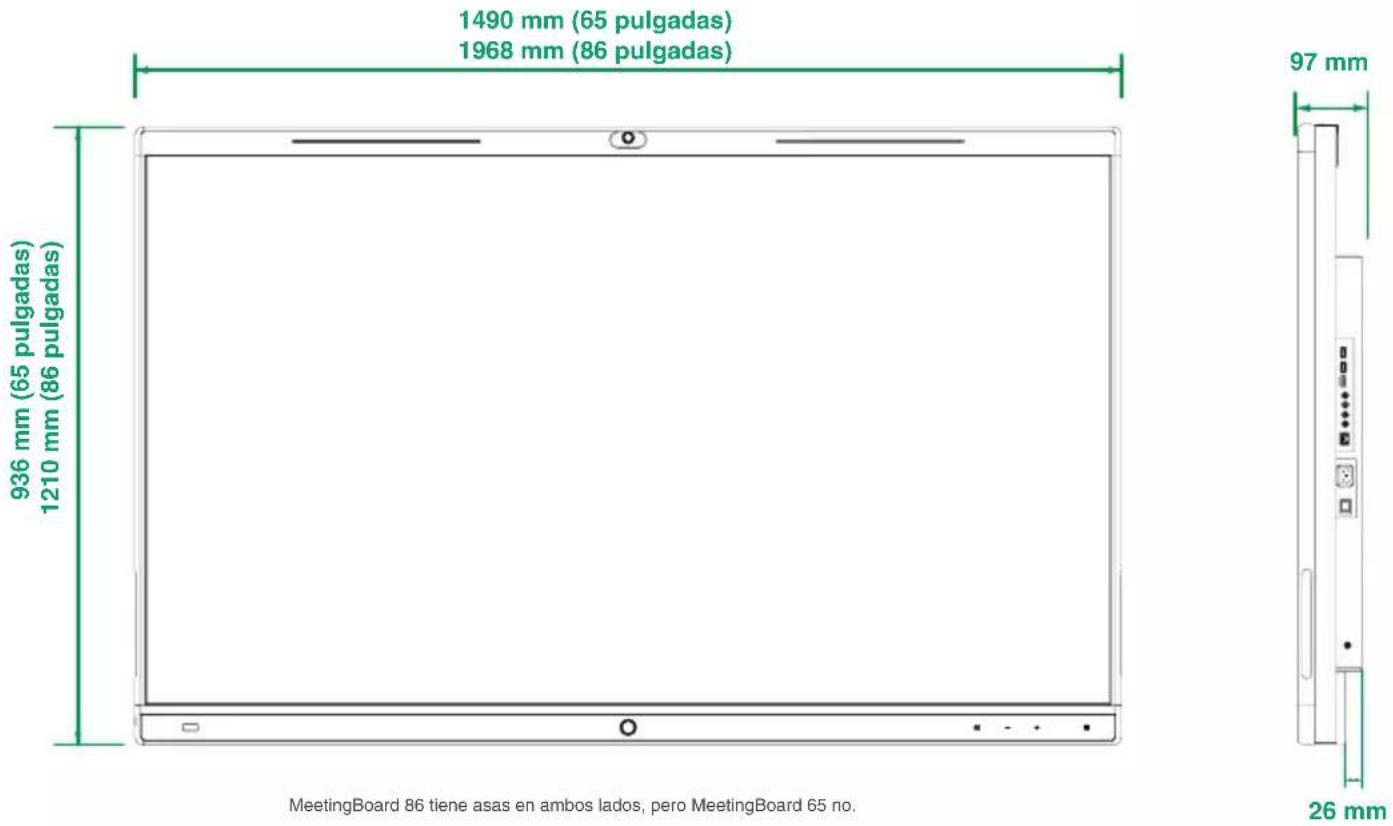

Tamaño de pantalla	86 pulgadas (1968 x 1210 mm)
Grosor	97 mm
Peso	Aproximadamente 50 kg (estimación)
Alimentación	100-240V ~ 50/60Hz, cable de alimentación 3 m
Sistema operativo	Android integrado, compatible con módulo OPS (Windows/Android)
Pantalla táctil	Sí, compatible con lápiz óptico (4 lápices incluidos)
Cámara	Integrada, opción MB-CAM disponible
Micrófono/Altavoz	Integrado, con barra indicadora LED
Conectividad	HDMI in, USB (Tipo B a Tipo A), VCH, NFC, red Ethernet
Funciones principales	Videoconferencia, compartir pantalla, control táctil inverso, modo de espera
Instalación	Fijación mural (soporte incluido) o soporte de suelo (opcional)
Accesorios incluidos	Soporte mural, tornillos de expansión, tornillos autorroscantes, juntas metálicas, lápices ópticos x4, cable de red 3m, guía
Mantenimiento y limpieza	Limpiar con un paño suave seco y antiestático, desconectar la alimentación antes
Seguridad	No exponer al agua, no abrir, usar un enchufe protegido, respetar las temperaturas de funcionamiento (-10 a 50°C)
Piezas de repuesto y reparabilidad	Módulo OPS opcional, reparación por centro autorizado, contactar [e-mail]
Garantía	Limitada al dispositivo en uso normal, no responsable de daños a terceros
Información general	Fabricado por Yealink Network Technology CO., LTD.

Preguntas frecuentes - MeetingBoard 86 Yealink

¿Cómo instalar el MeetingBoard 86 en la pared?

Utilice el soporte de fijación mural incluido. Fije primero el soporte (a) a la pared con los tornillos de expansión (pared maciza) o tornillos autorroscantes (tablero). Luego, fije los soportes (b) en la parte posterior de la pantalla con los tornillos M8*20mm. Finalmente, cuelgue la pantalla en el soporte mural. La instalación requiere al menos 4 personas.

¿Qué cables se necesitan para usar la videoconferencia?

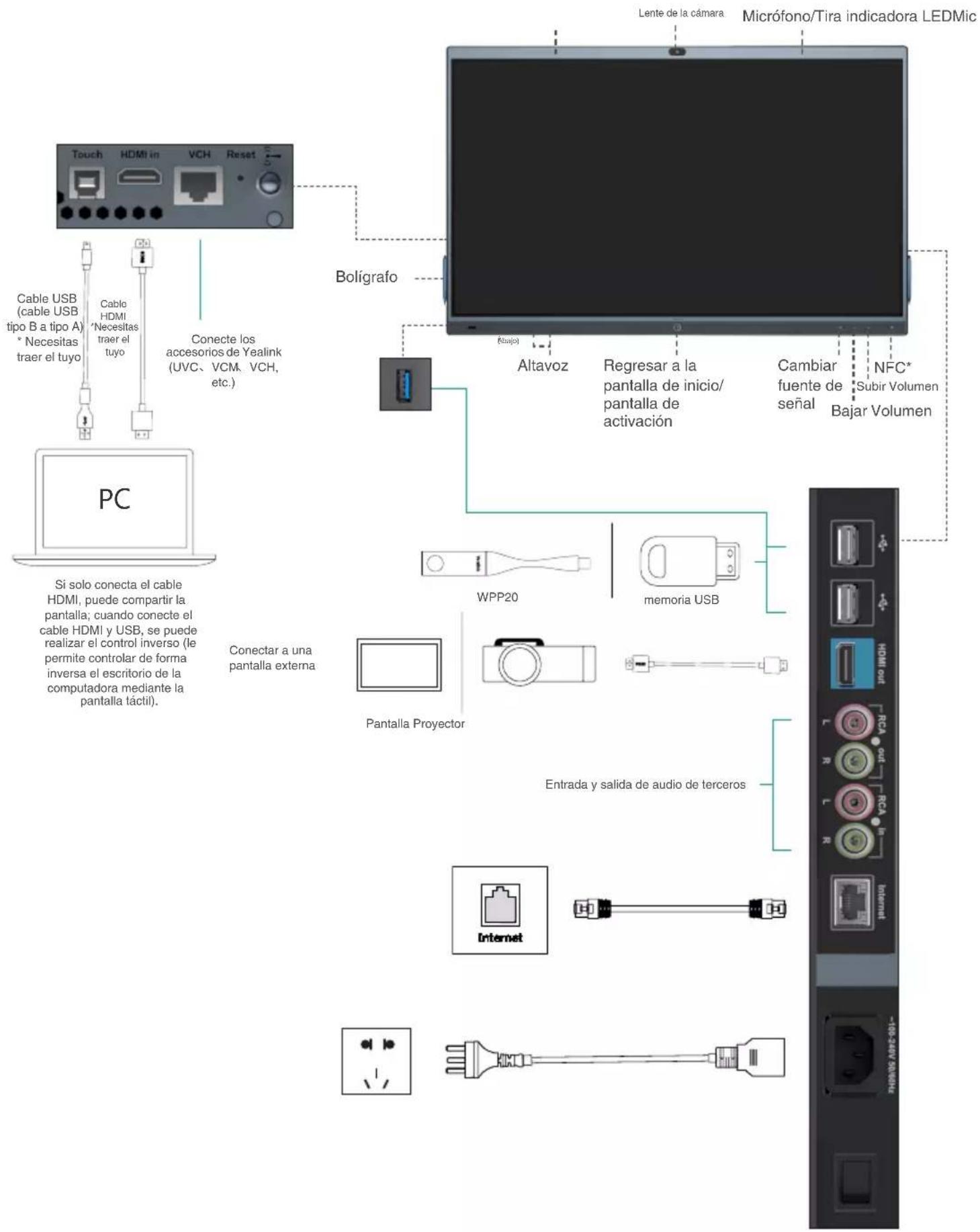

Necesita un cable HDMI y un cable USB (Tipo B a Tipo A) para conectar una PC. El cable HDMI permite compartir pantalla, y el cable USB permite el control táctil inverso. Para la conexión de red, use el cable Ethernet incluido.

¿Cómo limpiar la pantalla MeetingBoard 86?

Apague el dispositivo y desconéctelo. Use un paño suave, seco y antiestático para limpiar la pantalla. Evite cualquier líquido, ya que podría dañar la pantalla.

¿Puedo agregar un módulo OPS para usar Windows?

Sí, el MeetingBoard 86 admite la instalación de un módulo OPS opcional. Inserte el módulo en la ranura prevista en la parte posterior (después de quitar la cubierta) y fíjelo con los tornillos. Asegúrese de que el dispositivo esté apagado durante la instalación.

¿Qué hacer si la pantalla no enciende?

Verifique que el cable de alimentación esté bien conectado y que el interruptor en la parte posterior derecha esté en 'I'. Si el problema persiste, pruebe con otro enchufe de pared. Si nada funciona, contacte al soporte técnico.

¿Cómo restablecer el MeetingBoard 86?

Acceda a la configuración a través de la pantalla táctil y busque la opción de restablecimiento a los valores de fábrica. También puede usar el botón Reset en la parte posterior (junto a los puertos). El restablecimiento borra todos los datos.

¿Cuál es la altura de instalación recomendada?

El manual indica una altura desde el suelo de 1580 mm para el MeetingBoard 86. Sin embargo, puede ajustarla según sus necesidades. Use un nivel de burbuja para verificar la horizontalidad.

¿Qué significan los diferentes LED en la pantalla?

Los LED verdes móviles indican inicio o apagado. Verde intermitente: modo de espera. Verde fijo: espera activa (sin comunicación). Rojo fijo: sonido apagado (en llamada). Rojo intermitente: anomalía. Apagado: dispositivo apagado.

¿Puedo usar el MeetingBoard 86 con un soporte de suelo?

Sí, el manual menciona una guía de inicio rápido específica para el montaje en suelo. El soporte de suelo no está incluido, pero se puede comprar por separado.

¿Cómo conectar una cámara externa MB-CAM?

La cámara MB-CAM es opcional. Retire la cubierta superior de la pantalla, instale los soportes de fijación (b) si no lo ha hecho, luego fije la cámara MB-CAM según las instrucciones dedicadas. Conecte el cable USB de la cámara al puerto USB en la parte posterior.

MANUAL DE USUARIO MeetingBoard 86 Yealink

1 Contenido de la caja

El aspecto del terminal y de los accesorios que aparecen en esta guía son solo para referencia. Debe usar los accesorios incluidos en el paquete para realizar la instalación, de lo contrario será responsable del posible daño causado al terminal por realizar métodos especiales en la instalación.

Accesorios estandar

Blank white rectangular frame with no visible text, symbols, or markings

MeetingBoard 65/86

a)

(b)

Soporte de pared

*Los soportes de montaje en pared son de diferentes tamaños (de 65 y 86 pulgadas) y no se pueden mezclar.

Tornillo de expansión x 8 (8\*80mm)

*Para pared maciza portante vertical o pared de hormigón

Tornillos autorroscantes x 8 (8\*50mm)

* Para tablones u otras paredes reforzadas

Junta metalica x 8 ( 8\*1.6mm)

*Para instalar tornillos autorroscantes

Empulgueras x 4 (M8\*20mm)

*Para bloquear la parte posterior del terminal

Cable de alimentación de 3M

Cable de red de 3M

Guía de inicio rápido (montado en la pared)

2 Instalación de punto final

Si utiliza un soporte de suelo para la instalación, consulte la Guía de inicio rápido (montaje en el suelo).

Tome y coloque todos los componentes con cuidado para evitar daños.

MeetingBoard 65 MeetingBoard 86

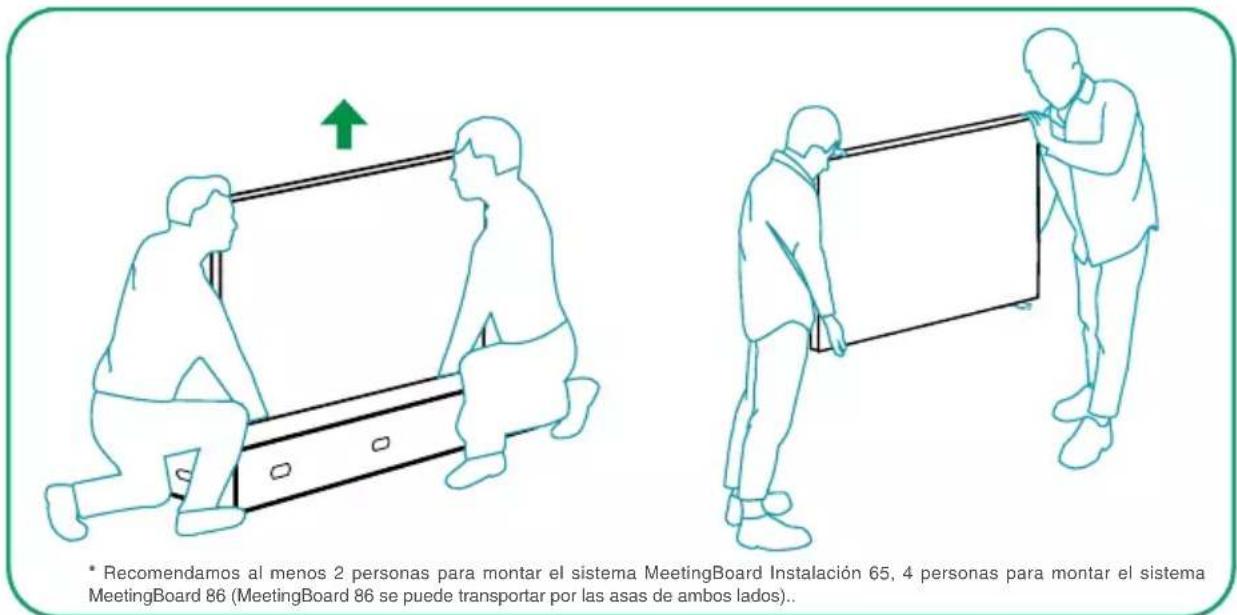

Recomendamos al menos 2 personas para montar el sistema MeetingBoard 65, 4 personas para montar el sistema MeetingBoard 86.

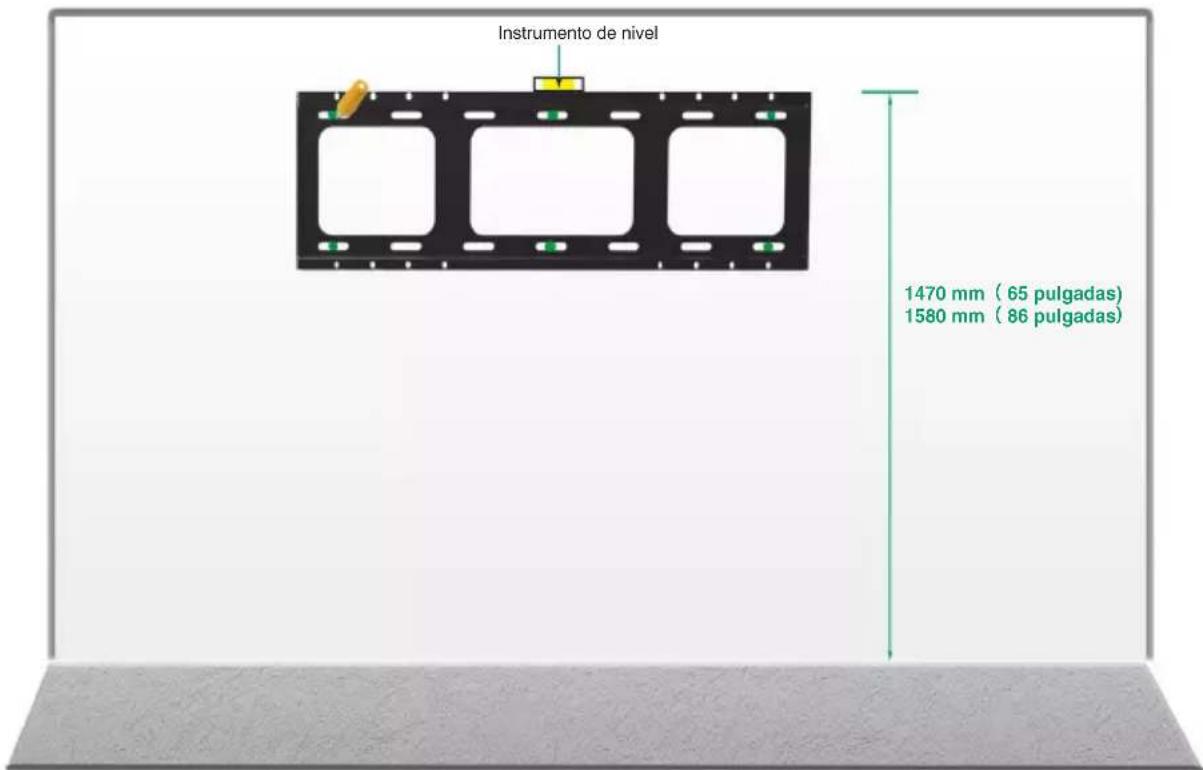

Determine la posición de instalación del soporte montado en la pared (a)

1. Instálelo en una pared maciza portante vertical o en una pared de hormigón (utilice tornillos de expansión) o tablones, otras paredes reforzadas (utilice tornillos autorroscantes) con un espesor superior a 20 cm.
2. Para otro tipo de paredes, refuerce la pared y verifique la viabilidad antes de realizar la instalación. Método de verificación: Instale un tornillo para realizar una prueba de carga con un solo tornillo durante 1 minuto (MeetingBoard 65 con carga de35 kg, MeetingBoard 86 con carga de 45 kg). Si el tornillo no está flojo puede continuar con la instalación.
3. El soporte de pared para MeetingBoard 65 y MeetingBorad 86 solo difieren en tamaño y el método de instalación es el mismo.
4. Los datos de altura de instalación son solo de referencia. Puede elegir una posición adecuada según sea necesario.

Para MeetingBoard 65 instale al menos 6 tornillos y para MeetingBoard 86 instale al menos 8 tornillos.
2 Fije los tornillos de expansión/tornillos autorroscantes en las posiciones marcadas en la pared

Si la pared es de tablones, otras paredes reforzadas, instale el soporte de pared (a) con los tornillos autorroscantes incluidos en el paquete.

Métodos: Para instalar el soporte de pared, coloque el tornillo autorroscante (6*50 mm) en la junta de metal y, a continuación, taladre en la pared.

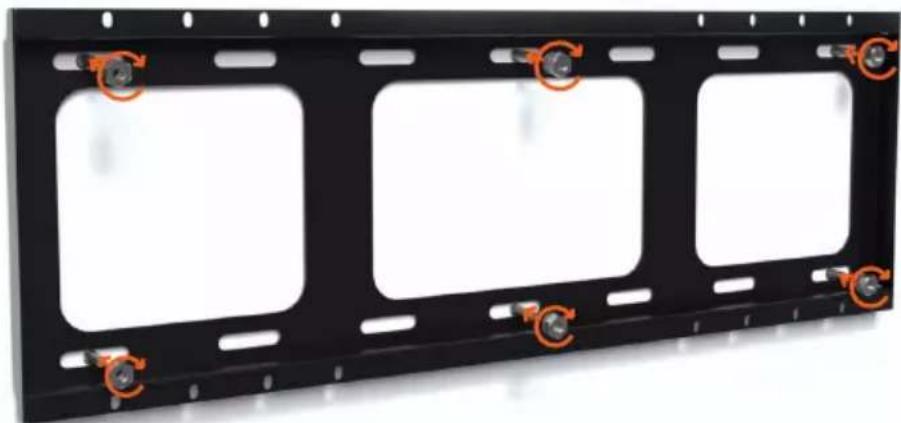

3 Instale el soporte de pared (a) en la pared

X8

Parte de la tuerca del tornillo de expansión

1. El terminal tiene un sistema operativo Android incorporado y soporta la instalación de módulos OPS para usar ambos sistemas operativos; Windows y Android.
2. Windows OPS es opcional. Si no lo ha comprado, omita este paso.
3. Al instalar o desinstalar OPS, asegúrese de que el terminal esté apagado. De lo contrario, OPS puede ser anormal.

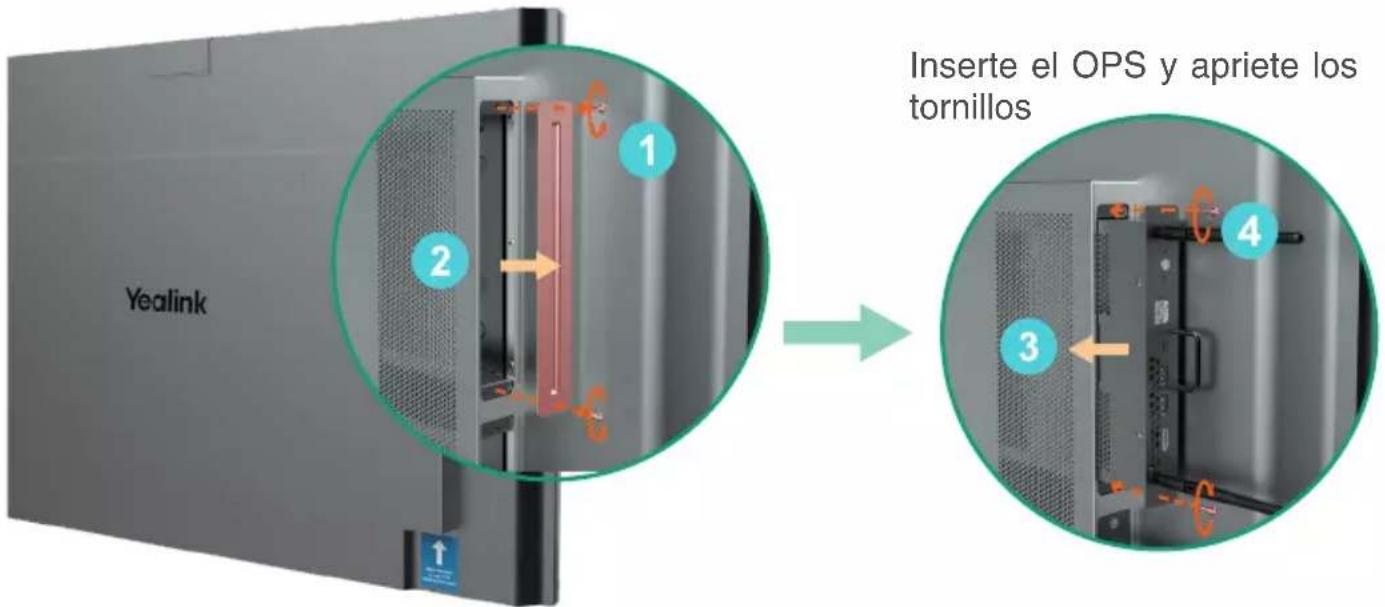

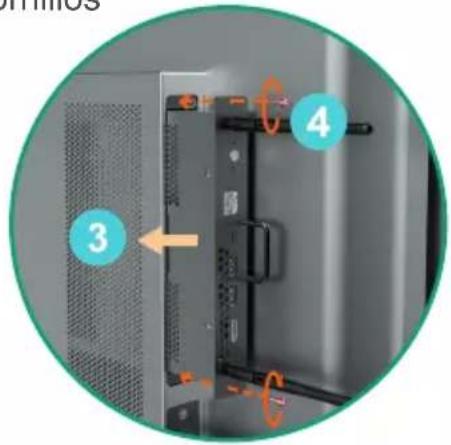

Retire la cubierta OPS

Instalar MB-CAM (Opcional)

MB-CAM es opcional. Si no lo ha comprado, omita este paso.

Retire la cubierta superior del terminal

6 Instale la barra de soporte de pared (b) en la parte posterior del terminal

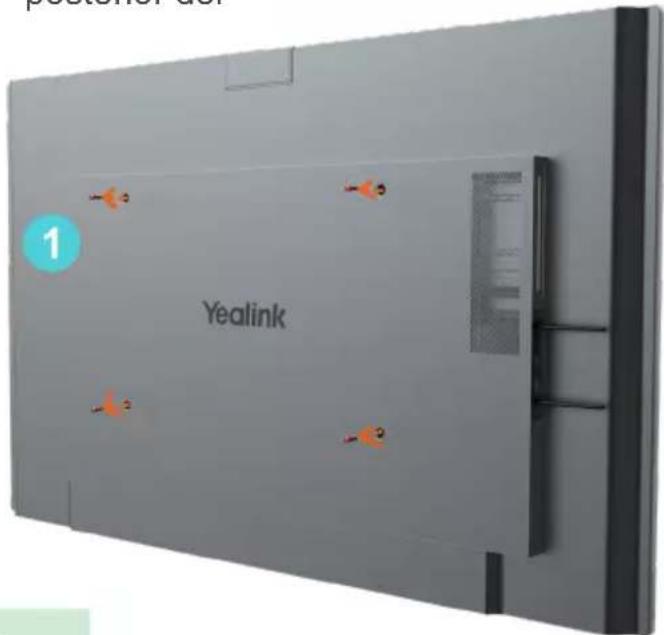

Quite el parche y retire los tornillos de la parte posterior del

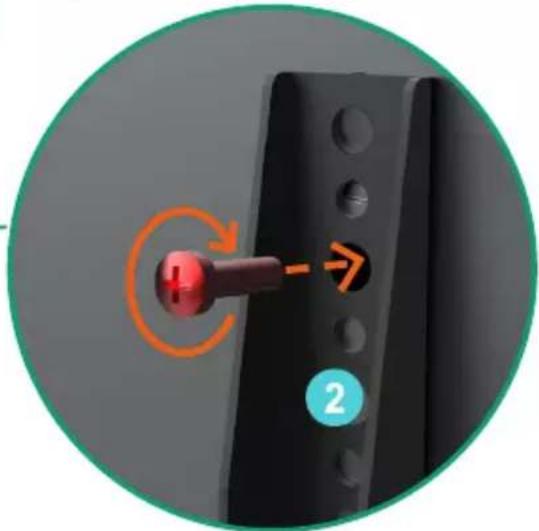

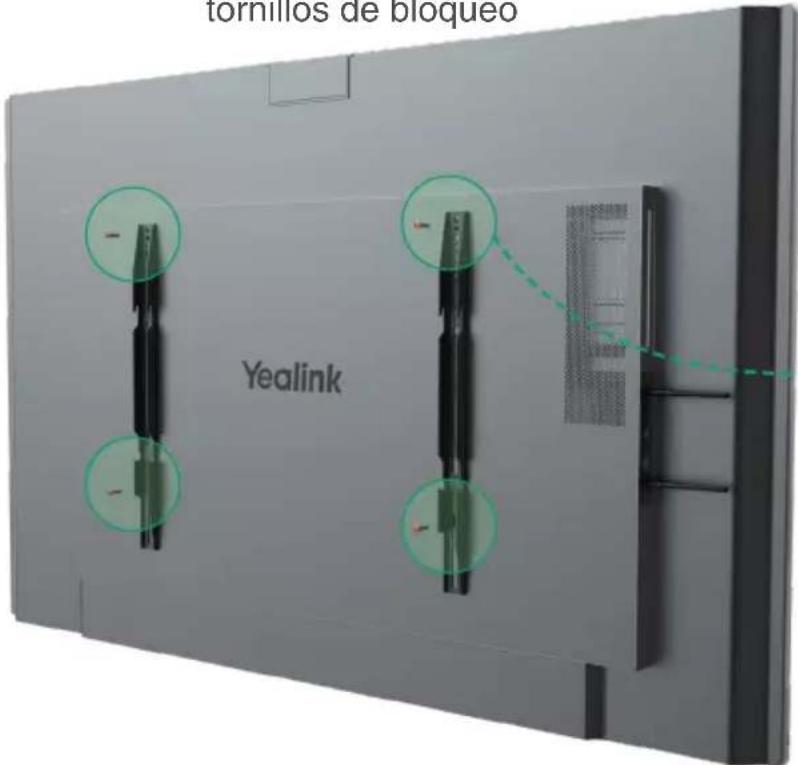

Instale la soportes de pared (b) y los tornillos de bloqueo

MeetingBoard 65: Recomendamos que el tornillo se instale en el quinto orificio de la barra de soportes de pared(b)

MeetingBoard 86: Recomendamos que el tornillo se instale en el tercero orificio de la barra de soportes de pared(b)

Si la altura de instalación es ligeramente inapropiada, puede ajustar la posición del orificio de instalación para satisfacer sus necesidades.

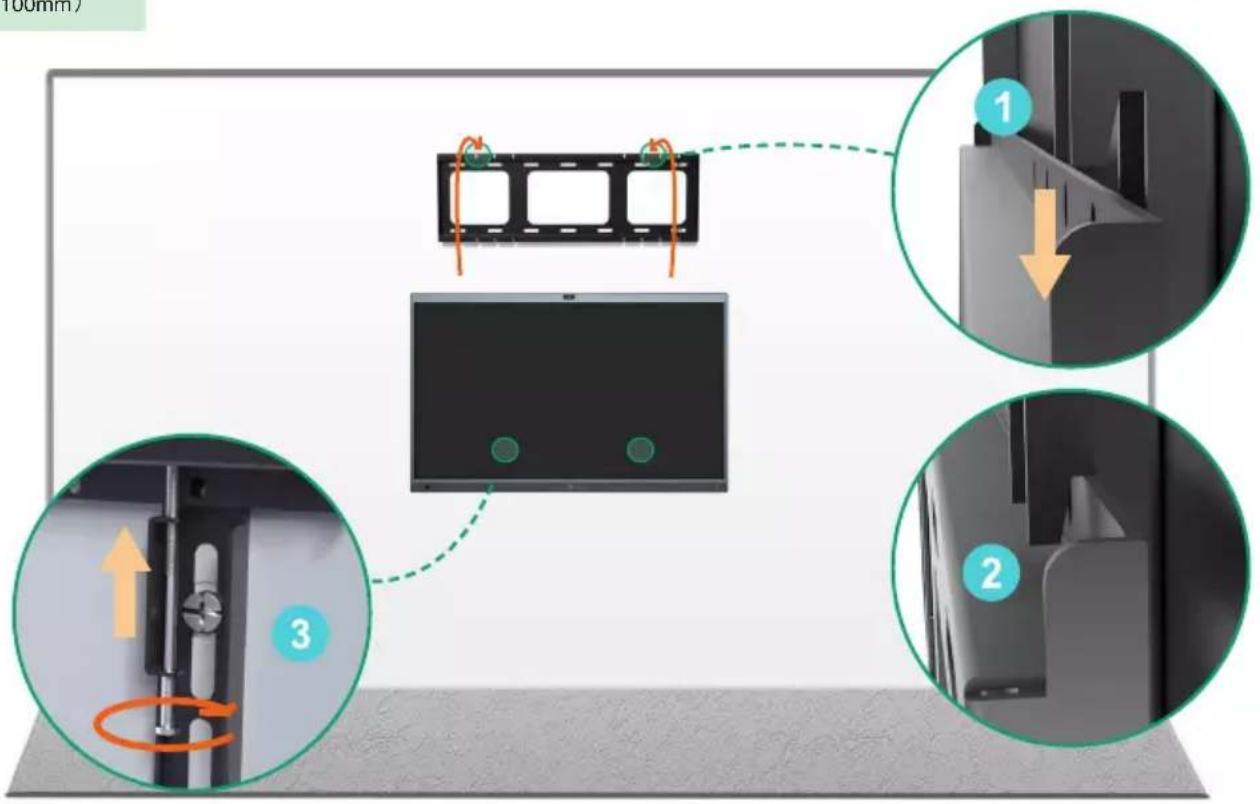

7 Monte el terminal y bloquee el tornillo de seguridad de la parte posterior del mismo

i

Si el enchufe y el puerto de red de la sala de conferencias están ubicados en la pared posterior del terminal que se va a instalar, conecte los cables primero antes de instalar el terminal.

Ambos lados de la barra de soportes de pared(b) deben encajarse en las ranuras al mismo tiempo.

3 Instrucciones de Componentes de Hardware

* próximamente, en breve

4 Potencia

1. Inserte el extremo del cable de alimentación en el orificio de alimentación del terminal.
2. Inserte el enchufe del cable de alimentación en la toma de corriente.
3. Coloque el botón del interruptor de la parte posterior derecha del terminal en posición "I" para encenderlo.

Al encender por primera vez el terminal, siga el asistente de configuración en pantalla para configurar el idioma, la hora, la red, etc., para inicializar la configuración. Las operaciones de inicialización varían dependiendo de las versiones de software.

Después de iniciar el punto final por primera vez o restaurar la configuración de fábrica, vaya a la configuración en la pantalla táctil para configurar la contraseña de administrador (contraseña predeterminada: 0000).

5 Estado de LED

Estado	Dos tiras muestran luz verde desde adentro hacia afuera al mismo tiempo	Verde intermitente lento	La tira verde ondula de izquierda a derecha.	Rojo intermitente	Apagado Verde fijo Rojo fijo
Descripción	ArrancandoApagando	Modo reposo	Actualización de firmwareRestablecimiento de fábrica	Anormal	ApagadoNo en una llamada	Sin silenciar durante una llamada

6 Corte de energía

Coloque el botón del interruptor de la parte posterior derecha del terminal en posición "O" para apagarlo.
