ZVC640 - 视频会议系统 Yealink - 免费用户手册

产品类型	视频会议系统AV集线器
品牌	亿联
型号	ZVC640
电源	通过随附的电源适配器提供48V直流电
接口	1个USB-A端口，1个USB-B端口，1个VC/摄像头集线器端口，1个RCA输入，1个3.5mm线路输出，1个6.3mm线路输入，1个6.3mm线路输出
连接性	以太网，用于连接VCS或MVC终端
兼容配件	UVC84/UVC86摄像头，VCM34/VCM36/VCM38麦克风，MSpeaker II扬声器
安装方式	壁挂，桌下（使用魔术贴），桌面，19英寸机柜（符合IEC 60297标准）
LED指示灯	状态指示：熄灭，红色常亮，红色闪烁，橙色常亮，橙色闪烁，绿色常亮，绿色闪烁
工作温度	-10°C 至 50°C
工作湿度	5% 至 90%，无冷凝
存储温度	-30°C 至 70°C
安全	仅使用亿联认可的配件；请勿接触水；请勿拆卸
清洁	断开设备电源，使用柔软的干抗静电布
保修	仅限于正常使用下的设备
认证	符合欧盟RoHS指令
包装内容	AV集线器，电源适配器，扎线带（x5），螺丝（x8），固定支架（x2），快速入门指南
故障排除	如果设备无法为外设供电：检查连接，清洁端口，使用合适的电源

常见问题 - ZVC640 Yealink

如何安装AVHub ZVC640？

AV集线器可以壁挂、桌下（使用魔术贴）、桌面或安装在符合IEC 60297标准的19英寸机柜中。固定随附的支架，推入AV集线器并拧紧螺丝。

ZVC640兼容哪些配件？

兼容的亿联配件包括UVC84和UVC86摄像头，VCM34、VCM36、VCM38麦克风，以及MSpeaker II扬声器。请仅使用认可的配件。

LED指示灯各颜色代表什么？

LED指示灯显示状态：熄灭 = 设备断电；红色常亮 = 待机；红色快速闪烁 = 恢复出厂设置；橙色常亮 = 开机；橙色闪烁 = 固件升级；绿色常亮 = 正常运行；绿色闪烁 = 音量/静音调节（某些模式）。

如何将AVHub连接到VCS终端？

使用以太网线将AVHub的VC/电话集线器端口连接到VCS终端。同时通过以太网连接兼容的摄像头和麦克风。必须连接电源适配器。

如何将AVHub连接到MVC终端（PC）？

根据您的配置，通过USB或以太网端口将AVHub连接到PC。注意：直接连接的设备不得超过4个；超过时请使用PoE交换机。

应遵守哪些安全注意事项？

将设备放置在通风、避免阳光直射和接触水的地方。请勿暴露于火焰或热源。仅使用随附的适配器，不要让孩子操作设备。

如何清洁AVHub？

清洁前，断开设备电源。使用柔软的干抗静电布。请勿使用液体或研磨性产品。

如果AVHub无法为亿联外设供电怎么办？

检查电缆是否正确连接，用干布清洁端口，并使用合适的电源。确保环境温度在工作范围内（-10°C至50°C）。

建议的工作温度是多少？

AVHub的工作温度范围为-10°C至50°C，相对湿度5%至90%无冷凝。存储温度范围为-30°C至70°C。

在哪里可以找到保修和回收信息？

保修仅限于正常使用下的设备。回收时，请勿将设备与生活垃圾一起丢弃；请联系当地社区。RoHS符合性声明可联系[e-mail]获取。

用户手册 ZVC640 Yealink

螺丝 (x8)，挂耳 (x2) 快速安装指线带 (x5)

我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

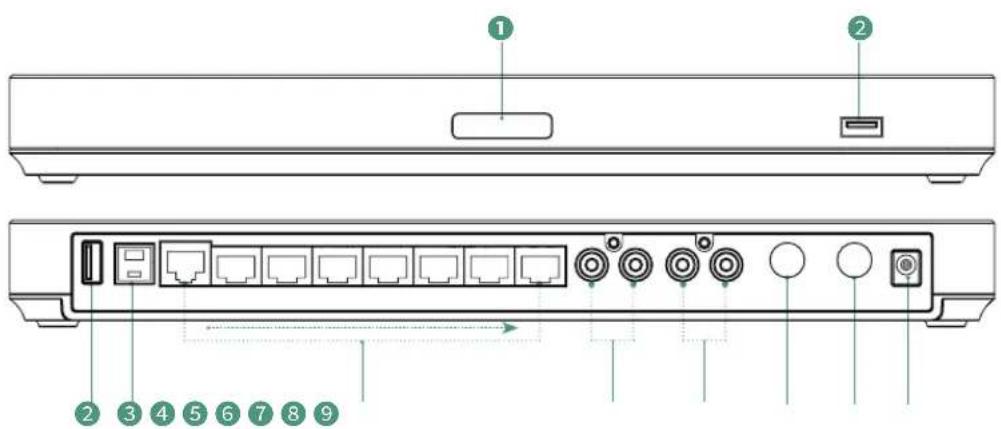

2 接口说明

① 指示灯：指示 AVHub 的不同状态。
② USB-A 接口
③ USB-B 接口
④ VC Hub/Camera 接口
⑤ RCA In: 使用 RCA 音频线连接音频输入设备。

⑥ RCA Out: 使用 RCA 音频线连接音频输出设备。
⑦ 6.3m Line in
⑧ 6.3m Line out
⑨ DC48V：连接电源适配器。

简体中文

3 LED 指示灯

·连接 MVC 设备	LED 状态	描述
	不亮灯	断电或关机状态
	红灯常亮	休眠状态启动后未连接 PC
	红灯闪烁	恢复出厂设置
	橙灯常亮	启动中
	橙灯闪烁	固件升级
	绿灯常亮	正常工作状态

·连接VCS设备	LED状态	描述
	不亮灯	断电或关机状态
	红灯常亮	屏保或休眠状态启动后未连接 VCS 主机或 PC
	红灯闪烁	恢复出厂设置固件升级
	绿灯常亮	正常工作状态
	绿灯闪烁	调节音量或设备静音
	橙灯常亮	设备启动中

4 适用设备

适用主机：VCS 系列终端 / MVC 系列终端

适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

想要了解 VCM34 的详细信息，请参阅亿联 VCM34 快速入门指南。

想要了解 UVC86 的详细信息，请参阅亿联 UVC86 快速入门指南。

想要了解 VCM38 的详细信息，请参阅亿联 VCM38 快速入门指南。

想要了解 UVC84 的详细信息，请参阅亿联 UVC84 快速入门指南。

想要了解 MSpeaker II 的详细信息，请参阅亿联 MSpeaker II 快速入门指南。

简体中文

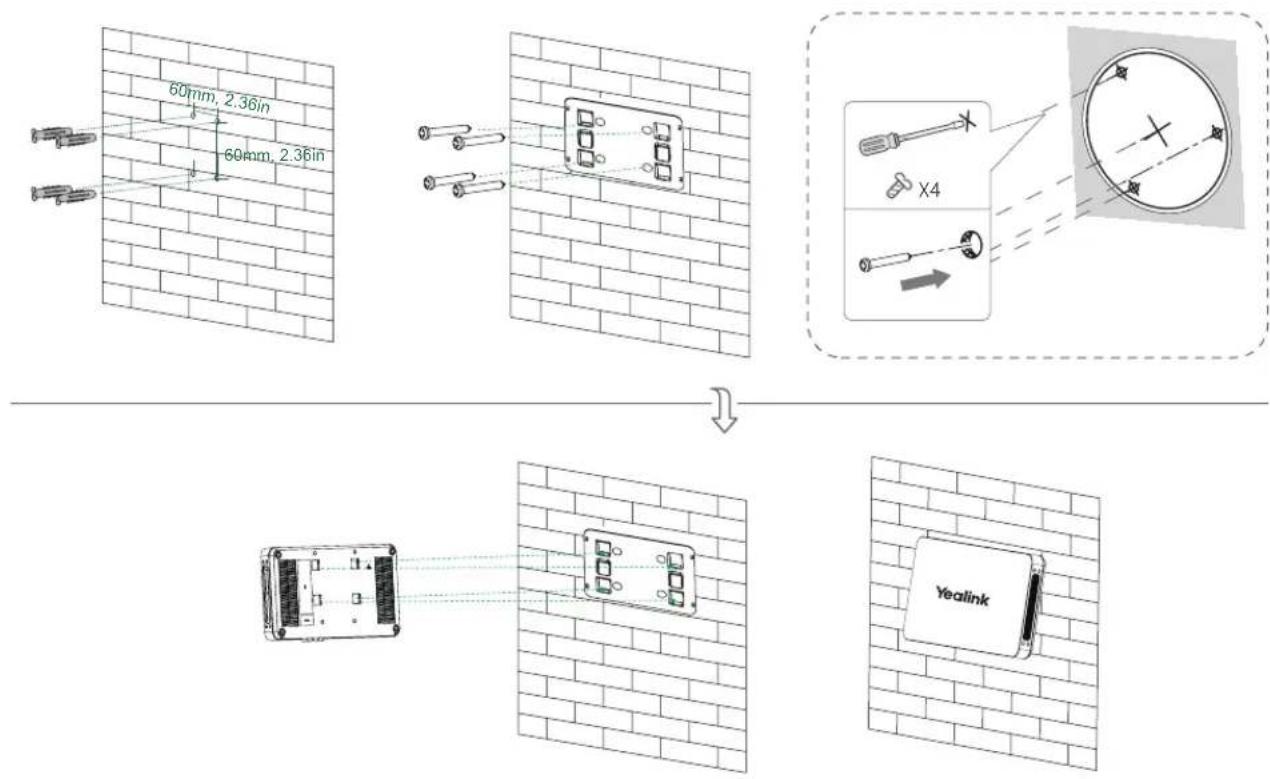

• 挂在墙上
  5 安装 AVHub

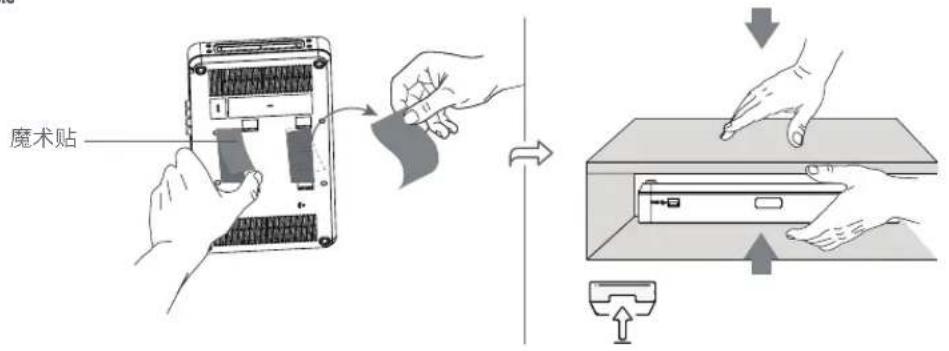

·粘在桌底

- 放置桌面

简体中文

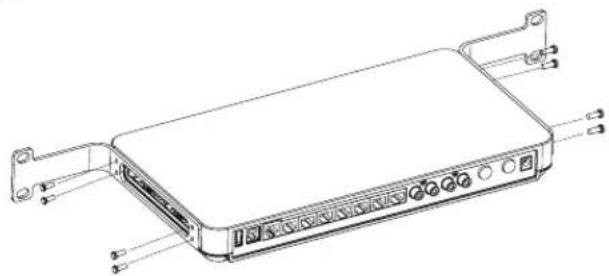

·安装至机柜

① 将挂耳安装到 AHVub 两侧。

② 将 AVHub 推入机柜，然后用螺丝固定到机柜上。

AVHub 必须安装在符合 IEC60297 标准的 19 英寸标准机柜内。

6 连接 AVHub

AVHub 可以连接 VSC 设备和 MVC 设备，你可根据需要进行选择连接。

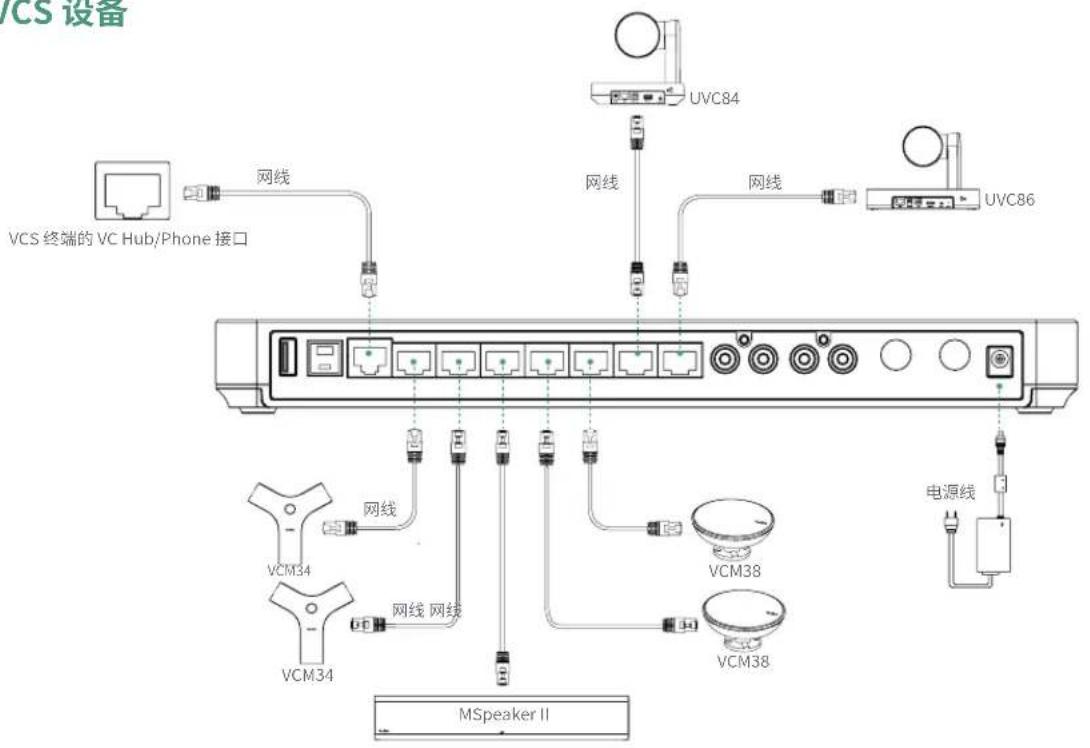

- 连接VCS设备

简体中文

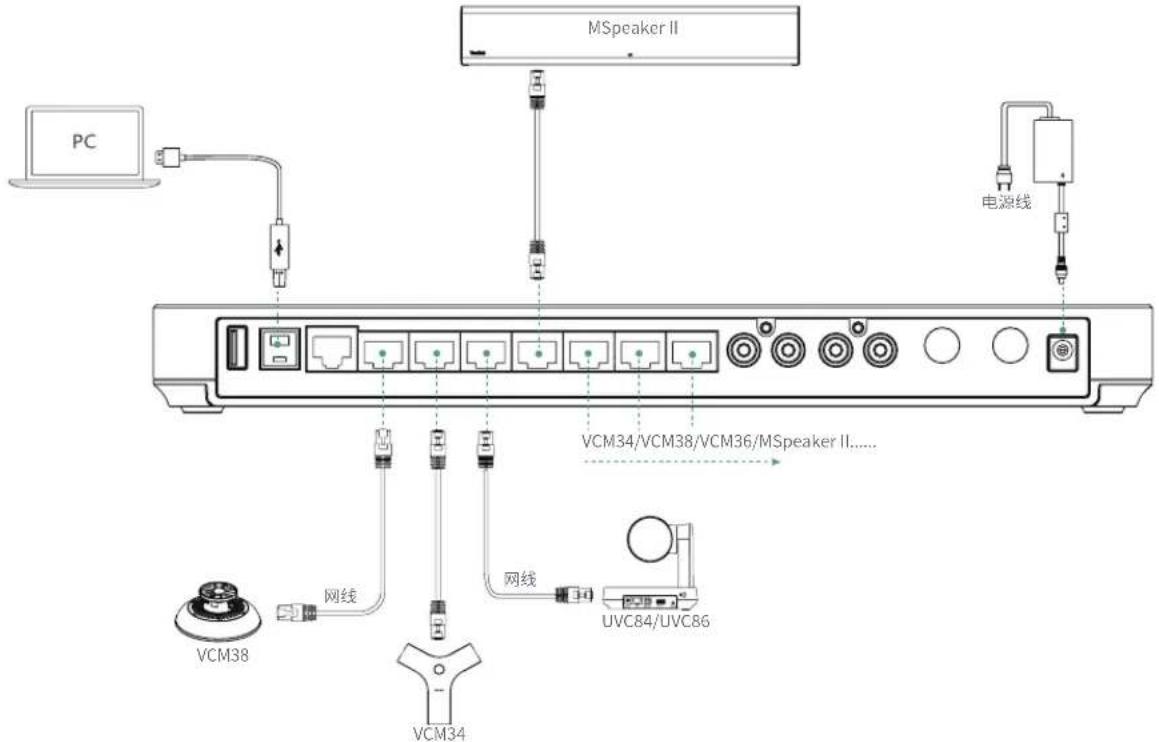

- 连接 MVC 设备

在 UVC84/UVC86/MSpeaker II 直连 AVhub 设备的情况下，设备连接总数需小于等于 4 个。如果连接设备总数超过 4 个，则需要外接 PoE 交换机，且其它接口可接有线麦。

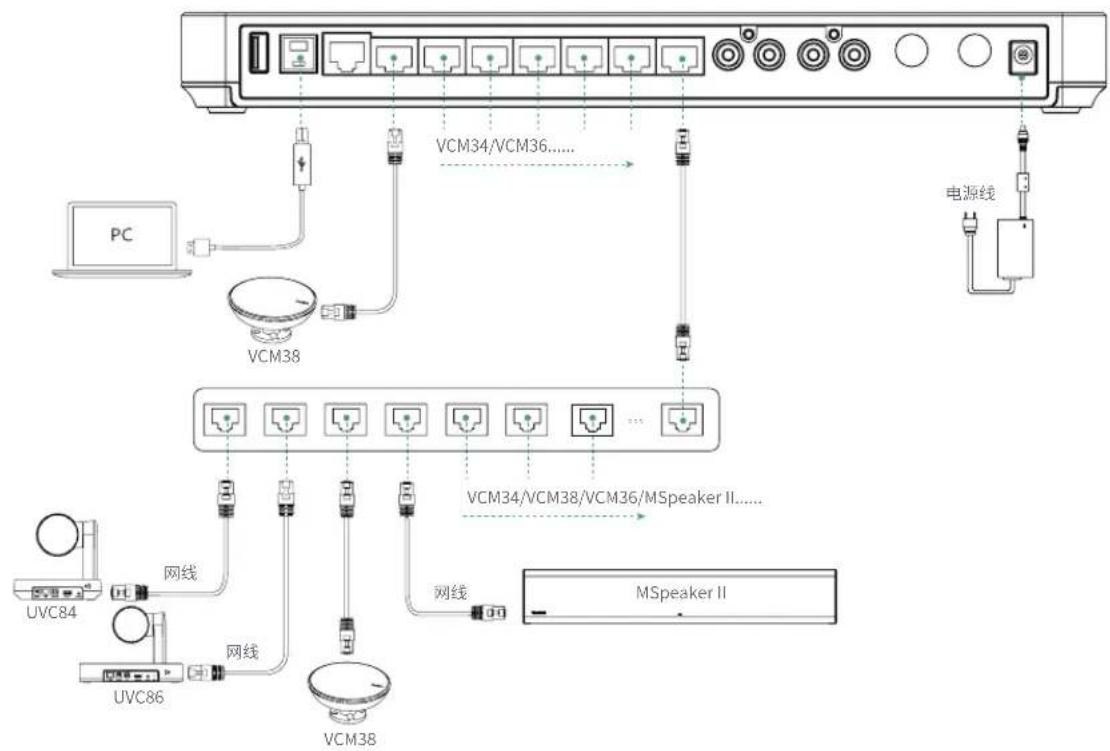

• 连接 MVC 设备

简体中文

如果 AVHub 上的 VCH 口不够用，可通过 PoE 交换机级联。

1 Verpackungsinhalt

AVHub

7,5 m Ethernet-Kabel

2,5 m USB-Kabel

Halterung

Klettverschluss(x2)

Kurzanleitung

Netzgerät

Kabelbinder (x5)
