ZVC640 - Système de vidéo conférence Yealink - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub AV pour système de vidéoconférence
Marque	Yealink
Modèle	ZVC640
Alimentation	48 V DC via adaptateur secteur inclus
Interfaces	1 port USB-A, 1 port USB-B, 1 port hub VC/caméra, 1 entrée RCA, 1 sortie ligne 3,5 mm, 1 entrée ligne 6,3 mm, 1 sortie ligne 6,3 mm
Connectivité	Ethernet pour connexion aux terminaux VCS ou MVC
Accessoires compatibles	Caméras UVC84/UVC86, microphones VCM34/VCM36/VCM38, haut-parleur MSpeaker II
Montage	Mural, sous table, sur bureau, dans armoire 19 pouces (norme IEC 60297)
Voyant LED	Indicateurs d'état : éteint, rouge fixe, rouge clignotant, orange fixe, orange clignotant, vert fixe, vert clignotant
Température de fonctionnement	-10 °C à 50 °C
Humidité de fonctionnement	5 % à 90 % sans condensation
Température de stockage	-30 °C à 70 °C
Sécurité	Utiliser uniquement les accessoires approuvés Yealink ; ne pas exposer à l'eau ; ne pas désassembler
Nettoyage	Débrancher l'appareil et utiliser un chiffon doux, sec et antistatique
Garantie	Limitée à l'appareil en utilisation normale
Certification	Conforme à la directive RoHS de l'Union européenne
Contenu de la boîte	AVHub, adaptateur secteur, serre-câbles (x5), vis (x8), équerres de fixation (x2), guide de démarrage rapide
Dépannage	Si l'unité n'alimente pas le dispositif : vérifier la connexion, nettoyer le port, utiliser une source d'alimentation appropriée

FOIRE AUX QUESTIONS - ZVC640 Yealink

Comment installer l’AVHub ZVC640 ?

L’AVHub peut être monté mural, sous une table (avec velcro), sur un bureau ou dans une armoire 19 pouces compatible IEC 60297. Fixez les équerres fournies, poussez l’AVHub et vissez-le.

Quels sont les accessoires compatibles avec le ZVC640 ?

Les accessoires Yealink compatibles incluent les caméras UVC84 et UVC86, les microphones VCM34, VCM36, VCM38, et le haut-parleur MSpeaker II. Utilisez exclusivement des accessoires approuvés.

Que signifie chaque couleur du voyant LED ?

Le voyant LED indique l’état : éteint = appareil hors tension ; rouge fixe = veille ; rouge clignotant rapide = restauration usine ; orange fixe = allumé ; orange clignotant = mise à jour firmware ; vert fixe = fonctionnement normal ; vert clignotant = réglage volume/mute (certains modes).

Comment connecter l’AVHub à un terminal VCS ?

Utilisez un câble Ethernet pour relier le port hub VC/téléphone de l’AVHub au terminal VCS. Branchez également les caméras et microphones compatibles via Ethernet. L’adaptateur secteur doit être connecté.

Comment connecter l’AVHub à un terminal MVC (PC) ?

Reliez l’AVHub au PC via le port USB ou Ethernet selon votre configuration. Respectez la limite de 4 périphériques directement connectés ; au-delà, utilisez un commutateur PoE.

Quelles sont les précautions de sécurité à respecter ?

Placez l’appareil dans un endroit ventilé, à l’abri du soleil et de l’eau. Ne l’exposez pas à des flammes ou sources de chaleur. Utilisez uniquement l’adaptateur fourni et ne laissez pas les enfants manipuler l’appareil.

Comment nettoyer l’AVHub ?

Avant de nettoyer, débranchez l’appareil. Utilisez un chiffon doux, sec et antistatique. N’utilisez pas de liquides ou produits abrasifs.

Que faire si l’AVHub n’alimente pas un périphérique Yealink ?

Vérifiez que le câble est correctement branché, nettoyez le port avec un chiffon sec, et utilisez une source d’alimentation adaptée. Assurez-vous que la température ambiante est dans la plage de fonctionnement (-10°C à 50°C).

Quelle est la température de fonctionnement recommandée ?

L’AVHub fonctionne entre -10°C et 50°C avec une humidité relative de 5% à 90% sans condensation. Pour le stockage, la température va de -30°C à 70°C.

Où trouver les informations de garantie et de recyclage ?

La garantie est limitée à l’appareil en utilisation normale. Pour le recyclage, ne jetez pas l’appareil avec les déchets ménagers ; contactez votre collectivité locale. Les déclarations de conformité RoHS sont disponibles à [e-mail].

MODE D'EMPLOI ZVC640 Yealink

Adaptateur d'alimentation

Serre-câbles (x5)

Vis (x8) Équerres de fixation (x2) Guide de démarr

Nous vous recommandons d'utiliser les accessoires fournis et approuvés par Yealink. Les accessoires tiers non approuvés peuvent entraîner des performances médiocres.

2 Instructions de l'interface matérielle

① Voyant LED: différents états de l'AVHub.
② USB-A Port
③ USB-B Port
4 Port hub VC/caméra
⑤ Entrée RCA: connexion à un appareil d'entrée audio via un câble RCA.

6 Sortie ligne : connectez un appareil de sortie audio avec un câble audio (3,5 mm).
⑦ Entrée ligne 6,3 m
8 Sortie ligne 6,3 m
9 DC 48 V; connexion à l'adaptateur secteur.

3 Instructions du voyant LED

	Statut des LED	Description
• Se connecter au point de terminaison MVC Endpoint	Voyant LED éteint	L'AVHub est éteint.
	Rouge fixe	L'AVHub est en veille.Le PC n'est pas connecté lorsque l'AVHub est allumé.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.
	Orange fixe	L'AVHub est allumé.
	Orange clignotant rapidement	Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Statut des LED	Description
• Se connecter au point de terminaison VCS Endpoint	Voyant LED éteint	L'AVHub est éteint ou en train de s'éteindre.
	Rouge fixe	L'AVHub est en mode d'économiseur d'écran et en veille.Lorsque vous allumez l'AVHub, le terminal VCS ou le PC n'est pas connecté.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Vert clignotant rapidement	Régler le volume ou couper le son de l'appareil AVHub
	Orange fixe	L'AVHub est allumé.

FRANÇAIS

4 Appareils concernés

Point de terminaison concerné : Point de terminaison de la série VCS/Point de terminaison de la série MVC Accessoires concernés : VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

Pour plus d'informations sur le VCM34, reportez-vous au Guide de démarrage rapide du VCM34.

Pour plus d'informations sur le UVC86, reportez-vous au Guide de démarrage rapide du UVC86.

Pour plus d'informations sur le VCM38, reportez-vous au Guide de démarrage rapide du VCM38.

Pour plus d'informations sur le UVC84, reportez-vous au Guide de démarrage rapide du UVC84.

Pour plus d'informations sur le MSpeaker II, reportez-vous au Guide de démarrage rapide du MSpeaker II.

FRANÇAIS

5 Installation de l'AVHub

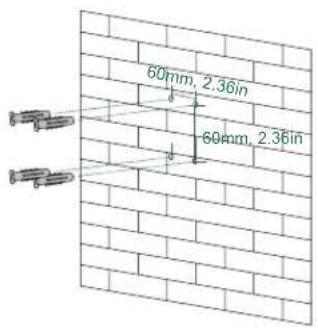

- Montage mural

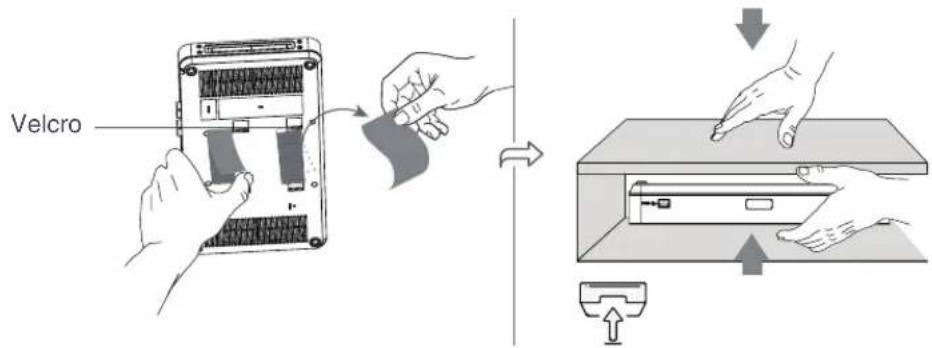

• Collage sous la table

• Installation sur le bureau

• Montage dans l'armoire

① Installez les équerres de fixation sur les deux côtés de l'AVHub.

② Poussez l'AVHub dans l'armoire, puis fixez-le sur celle-ci à l'aide de vis.

L'AVHub doit être placé dans une armoire 19 pouces compatible avec la norme IEC 60297. Les vis ne sont pas incluses dans le pack.

6 Connexion du point de terminaison

L'AVHub possède deux types de connexions, vous pouvez choisir de vous connecter au point de terminaison VCS ou au point de terminaison USB, selon vos besoins.

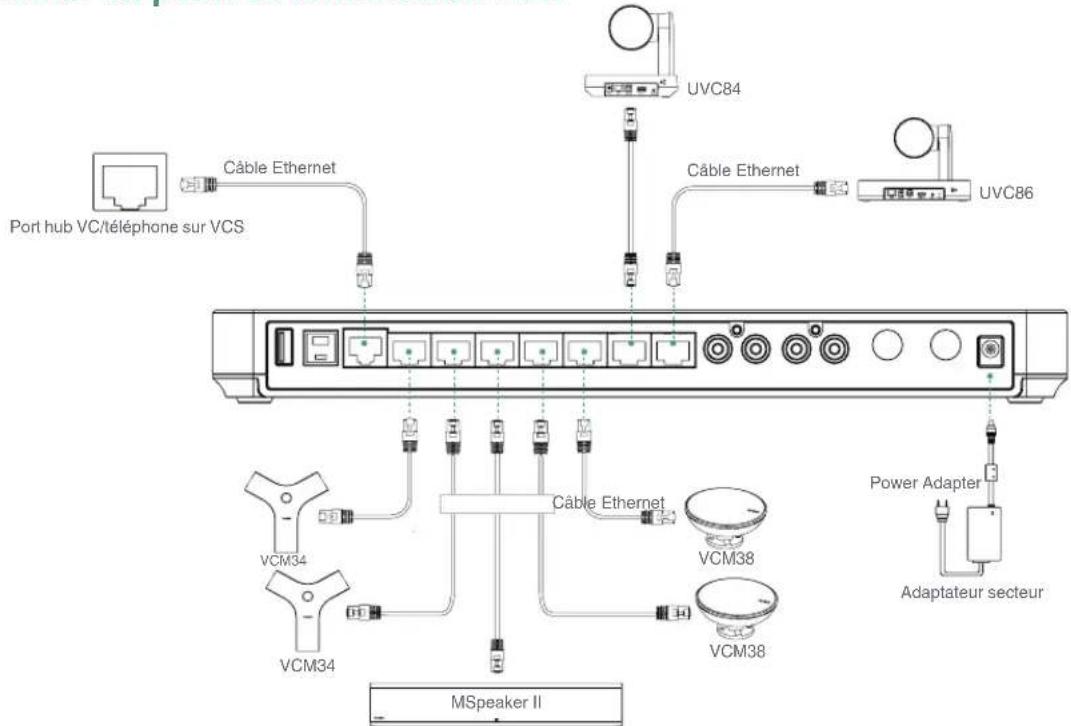

- Se connecter au point de terminaison VCS

- Se connecter au point de terminaison MVC

Lorsque vous connectez UVC84/UVC86/MSpeaker II directement à l'AVhub, le nombre total de connexions doit être inférieur ou égal à 4 appareils. Si le nombre total de connexions dépasse 4 appareils, vous devez connecter un commutateur PoE et d'autres interfaces peuvent être connectées à des microphones filaires.

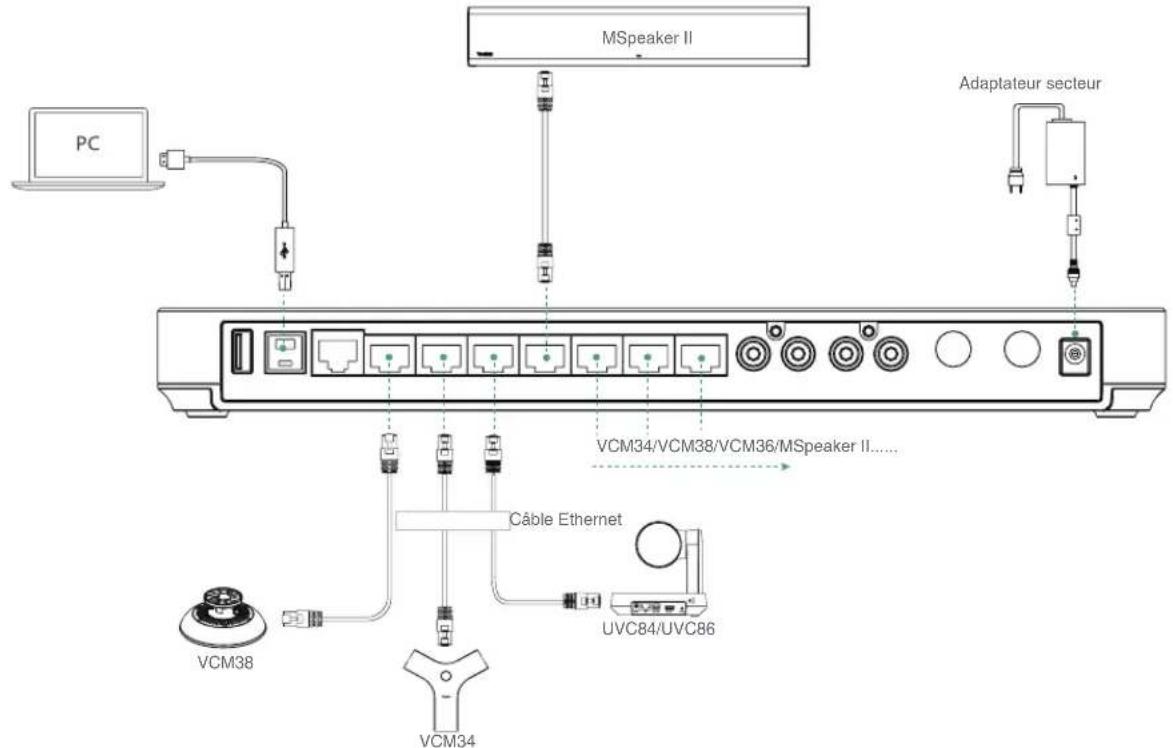

• Se connecter au point de terminaison MVC


FRANÇAIS

Si vous avez besoin de davantage de ports VCH pour l'AVHub, vous pouvez connecter l'AVHub via le commutateur PoE. 40

Consignes de sécurité

Temperatures de fonctionnement ambiantes

• Température de fonctionnement : +14 à 122 °F (-10 à 50 °C)

• Humidité relative : 5 % à 90 % sans condensation

• Temperature of stockage: -27 à +160.15 (-30 à +70.3C)

Garantie

Notre garantie produit est limitée à l'appareil lui-même, lorsqu'il est utilisée nomalement selon le moie d'emploi et l'environnement du système. Nous ne sommes pas responsables des dommages ou pertes découlant de l'utilisation de ce produit ou de toute réclamation d'un tiers. Nous ne sommes pas responsables des problèmes avec les appareils Yealink découlant de l'utilisation de ce produit. Nous ne sommes pas responsables pour les dommages financiers, pertes de profits, réclamations de tiers, etc. découlant de l'utilisation de ce produit.

Symbolic DC

— est le symbole de tension CC.

Directive sur les substances dangereuses (RoHS)

Ce dispositif est conforme aux exigences de la directive RoHS de l'Union européenne. Vous pouvez obtenir les déclarations de conformilé en envoyant un message à l'adresse : [e-mail].

Consignes de sécurité

Gardez ces instructions. Lisez ces consignes de sécurité avant utilisation de l'appareil !

Les précautions de base suivantes doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution et de blessures.

A Exigences générales

• Avant d'installer et d'utiliser l'appareil, lisez les consiones de sécurité et observez la situation pendant le fonctionnement.

• Lorsque l'apparel est rangé, transporté ou utilisé, veuillez le garder toujours propre et sec.

- Lorsque l'appareil est rangé, transporté ou utilisé, veuillez éviter tout choc ou toute collision.

- Ne tentez pas de désassembler vous-même l'appareil. En cas de mauvais fonctionnement, veuillez contacter le centre de services désigné.

- Sans consentement éont préalable, aucune organisation ou individu n'est autorisé à apporter des changements à la structure ou au dispositif de sécurité de l'appareil. Yealink n'est en aucun cas responsable des conséquences ou des problèmes juridiques causés par ces changements.

• Veuillez vous référer aux lois et règlements pertinents lorsque l'appareil est utilisé. Les droits légaux des tiers doivent également être respectés.

Exigences environnementales

- Placez l'appareil dans un espace correctement ventilé. N'exposez pas l'appareil à la lumière directe du soleil.

• Gardez [annapril propio et spec

• Placez l'oporelli sur une surface stable et plate.

• Veuillez ne placer aucun priet jourd sur l'appare, risquent d'entreîner dégêts et réformations

•Maintenant une rictance d'au moins 100 cm entre l'ennarail et l'obiet le plus noche etin rue la chaleur nuose se disseiner

- Ne placez pas l'appareil sur ou à proximité de tout objet inflammable ou vulnérable au feu, comme des matériaux en

sculchouc.

• Gardez l'appareil loin de toute source de chaleur ou des flammes, comme une bougie pu un radiateur électrique

• Cardez l'appareil loin de tout appareil électroménager avec un fort champ magnétique ou un champ électromagnétique, tel qu'un four à micro-ondes ou un réfrigérateur.

Exigences d'utilisation

- Ne laissez pas des enfants utiliser l'appareil sans surveillenos.

- Ne laissez pas les enfants jouer avec l'acquacil ou ses accessoires pour éviler tout risque d'étouffement.

• Veuillez uniquement utiliser les accessoires fourmils ou autorisés par le fabricant.

• L'alimentation de l'appareil doit satisfaire aux exigences de la tension d'entrée de l'appareil. Veuillez uniquement utiliser la prise protégée contre les surtensions fournie.

- Avant de brancher ou de débrancher tout câble, assurez-vous que vos mains sont complètement sèches.

- Ne renversez aucun liquide sur le produit et n'utilisez pas l'équipement près de l'eau, par exemple, près d'une baignoire, d'un

lavabo, d'un évier, dans sous-sol humide ou près d'une piscine.

• Veuillez à ne pas marcher sur tirer sur ou plier les câbles de l'ancarel, cela pourrait entraîner son mauvais fonctionnement.

- En cas d'orang, n'utilisez pas l'appareil et débranchez-le de son alimentation. Débranchez la prise d'alimentation et

l'Aquimetric Digital Subscriber Line (ADSL) À faire torsadée (le câble de fréquence radio) pour éouter le toure

• Si l'annaril mela inatties nandant une leuvene variada du terme débranchezés de l'alimentation électricité et débranchées

le cordon d'alimentation.

- Si l'accueil émet de la lumière, des pdeurs ou bruits anopraux, débranchez l'accueil de son alimentation et débranchez

immédiatement le cardin d'alimentation. Pour toute rénarcation, contenter la centre de service spécifié

• N'insérez aucun chié dans les Joints de l'appamil ne faisant pas partie du produit ou n'est pas un produit auxiliaire

• Lruei de kursahze na aktie, conassam dissoed la aktie de uies à la bume de la l'ansouil file d'inkasakam nus la aktie de

mise à la terre jusqu'à ce que nous les autres câbles aient été débranchés.

Exigences de nettoyage

• Avant de nettover l'appareil, arrêtez de l'utiliser et déconnectez le de son alimentation

• Utilisez un chiffon deux, sec et anlistatique pour nellover l'appareil.

1. Hainanay is resa d'alimentationes reaves al Alais. His rises sale au l'auvants pour annus sur des élouss Alasmatiques et subaux

dengers

RECYCLAGE ENVIRONNEMENTAL

Ne jetez pas cet appareil avec les déchets ménagers

Contactez vos collectivités locales pour savoir comment l'éliminer de laçon écologique. La boîto en carton, l'emballage en plastique et les composants de l'appareil peuvent être recyclés conformément à la réglementation en vigueur dans votre pays.

Respectez toujours la réglementation en vigueur

Les personnes qui l'enfriignent sont passibles de poursuites judiciaires. Le symbole de poubelle barrée apposé sur l'apparel signifie que lorsque celui-ci a atteint sa fin de vie utile, il doit être amené à un centre de traitement des déchets spécial et traité séparément des déchets ménagers ordinaires.

Dépannage

L'unité ne peut pas alimenter le dispositif de Yealink

Mauvaise comparation avec la liche

1. Nettovez le fiche avec un chiffon sec

2. Branchez-la sur une autre prise mursie

L'environnement d'utilisation est hors de la plage de températures de fonctionnement

1. Utilisez l'appareil dans sa plage de températures de incctionnement

Le câble entre l'appueil et le dispositif Xealink est mai branché

Vous ne pouvez pas brancheur la câble correctement.

1. Vous avez peut-être branché le mauvais dispositif Yealink.

2. Utilisez une source d'alimentation appropriée

3. In line and course a environment app

4. Nelloes

5. Netloyez le port.
