ZVC640 - Videokonferenzsystem Yealink - Kostenlose Bedienungsanleitung

Produkttyp	AV-Hub für Videokonferenzsystem
Marke	Yealink
Modell	ZVC640
Stromversorgung	48 V DC über mitgelieferten Netzadapter
Schnittstellen	1 USB-A-Anschluss, 1 USB-B-Anschluss, 1 VC/Kamera-Hub-Anschluss, 1 RCA-Eingang, 1 3,5-mm-Line-Ausgang, 1 6,3-mm-Line-Eingang, 1 6,3-mm-Line-Ausgang
Konnektivität	Ethernet für Verbindung zu VCS- oder MVC-Endgeräten
Kompatibles Zubehör	Kameras UVC84/UVC86, Mikrofone VCM34/VCM36/VCM38, Lautsprecher MSpeaker II
Montage	Wandmontage, unter Tisch, auf Schreibtisch, im 19-Zoll-Schrank (IEC 60297)
LED-Anzeige	Statusanzeigen: aus, rot dauerhaft, rot blinkend, orange dauerhaft, orange blinkend, grün dauerhaft, grün blinkend
Betriebstemperatur	-10 °C bis 50 °C
Betriebsluftfeuchtigkeit	5 % bis 90 % ohne Kondensation
Lagertemperatur	-30 °C bis 70 °C
Sicherheit	Nur zugelassenes Yealink-Zubehör verwenden; nicht Wasser aussetzen; nicht zerlegen
Reinigung	Gerät abziehen und ein weiches, trockenes, antistatisches Tuch verwenden
Garantie	Beschränkt auf das Gerät bei normalem Gebrauch
Zertifizierung	Konform mit der EU-RoHS-Richtlinie
Lieferumfang	AVHub, Netzadapter, Kabelbinder (x5), Schrauben (x8), Befestigungswinkel (x2), Kurzanleitung
Fehlerbehebung	Wenn das Gerät kein Gerät mit Strom versorgt: Verbindung prüfen, Anschluss reinigen, geeignete Stromquelle verwenden

Häufig gestellte Fragen - ZVC640 Yealink

Wie installiere ich den AVHub ZVC640?

Der AVHub kann wandmontiert, unter einem Tisch (mit Klettband), auf einem Schreibtisch oder in einem 19-Zoll-Schrank nach IEC 60297 montiert werden. Befestigen Sie die mitgelieferten Winkel, schieben Sie den AVHub hinein und schrauben Sie ihn fest.

Welches Zubehör ist mit dem ZVC640 kompatibel?

Kompatibles Yealink-Zubehör umfasst die Kameras UVC84 und UVC86, die Mikrofone VCM34, VCM36, VCM38 und den Lautsprecher MSpeaker II. Verwenden Sie ausschließlich zugelassenes Zubehör.

Was bedeutet jede Farbe der LED-Anzeige?

Die LED-Anzeige zeigt den Status: aus = Gerät ausgeschaltet; rot dauerhaft = Bereitschaft; rot schnell blinkend = Werkseinstellung; orange dauerhaft = eingeschaltet; orange blinkend = Firmware-Update; grün dauerhaft = Normalbetrieb; grün blinkend = Lautstärkeeinstellung/Stummschaltung (bestimmte Modi).

Wie verbinde ich den AVHub mit einem VCS-Endgerät?

Verwenden Sie ein Ethernet-Kabel, um den VC/Telefon-Hub-Anschluss des AVHub mit dem VCS-Endgerät zu verbinden. Schließen Sie auch kompatible Kameras und Mikrofone über Ethernet an. Der Netzadapter muss angeschlossen sein.

Wie verbinde ich den AVHub mit einem MVC-Endgerät (PC)?

Verbinden Sie den AVHub je nach Konfiguration über den USB-Anschluss oder Ethernet mit dem PC. Beachten Sie das Limit von 4 direkt angeschlossenen Geräten; darüber hinaus verwenden Sie einen PoE-Switch.

Welche Sicherheitsvorkehrungen sind zu beachten?

Stellen Sie das Gerät an einem belüfteten Ort auf, geschützt vor Sonne und Wasser. Setzen Sie es keinen Flammen oder Wärmequellen aus. Verwenden Sie nur den mitgelieferten Adapter und lassen Sie Kinder nicht mit dem Gerät hantieren.

Wie reinige ich den AVHub?

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. Verwenden Sie ein weiches, trockenes, antistatisches Tuch. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Was tun, wenn der AVHub ein Yealink-Gerät nicht mit Strom versorgt?

Überprüfen Sie, ob das Kabel richtig angeschlossen ist, reinigen Sie den Anschluss mit einem trockenen Tuch und verwenden Sie eine geeignete Stromquelle. Stellen Sie sicher, dass die Umgebungstemperatur im Betriebsbereich (-10°C bis 50°C) liegt.

Was ist die empfohlene Betriebstemperatur?

Der AVHub arbeitet zwischen -10°C und 50°C bei einer relativen Luftfeuchtigkeit von 5% bis 90% ohne Kondensation. Für die Lagerung liegt die Temperatur zwischen -30°C und 70°C.

Wo finde ich Garantie- und Recyclinginformationen?

Die Garantie ist auf das Gerät bei normalem Gebrauch beschränkt. Für das Recycling entsorgen Sie das Gerät nicht im Hausmüll; wenden Sie sich an Ihre örtliche Sammelstelle. RoHS-Konformitätserklärungen sind erhältlich unter [e-mail].

BEDIENUNGSANLEITUNG ZVC640 Yealink

Schrauben (x8), Montagebügel (x2)

Wir empfehlen die Verwendung von Zubehör, das von Yealink entweder geliefert oder empfohlen wird. Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu Leistungseinbußen führen.

2 Anleitung für die Hardware-Schnittstelle

① LED-Anzeige: zeigt die unterschiedlichen Status des AV-Hubs an.
② USB-A Anschluss
③ USB-B Anschluss
4 VC-Hub / Kamera-Anschluss
⑤ RCA-Eingang: Anschluss an ein Audio-Eingangsgerät über ein RCA-Kabel.

⑥ RCA-Ausgang: Anschluss an ein Audio-Ausgangsgerät über ein RCA-Kabel.
⑦ 6.3m Line in
⑧ 6.3m Line out
⑨ DC48V: Anschluss an das Netzteil.

3 Anleitung für die LED-Anzeigen

	LED-Status	Beschreibung
• Mit MVC-Endpunkt verbinden	LED-Anzeige aus	Der AV-Hub ist ausgeschaltet.
	Dauerhaft rot	Die AVHub ist im Sleep-Modus.Nach dem Anschalten des AV-Hubs wurde der PC nicht verbunden.
	Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.
	Dauerhaft orange	Das AV-Hub ist eingeschaltet.
	Schnell orange blinkend	Die Firmware des AV-Hubs wird aktualisiert.
	Dauerhaft grün	Der AV-Hub in Betrieb.
	LED-Status	Beschreibung
• Mit VCS-Endpunkt verbinden	LED-Anzeige aus	Der AV-Hub ist ausgeschaltet oder wird heruntergefahren.
	Dauerhaft rot	Der AV-Hub ist im Bildschirmschoner- oder Ruhemodus.Nach dem Anschalten des AV-Hubs wurde der VCS-Endpunkt oder der PC nicht verbunden.
	Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.Die Firmware des AV-Hubs wird aktualisiert.
	Dauerhaft grün	Der AV-Hub ist in Betrieb.
	Blinkt schnell grün	Stellen Sie die Lautstärke ein oder schalten Sie das AV-Hub-Gerät auf Stumm
	Dauerhaft orange	Das AV-Hub ist eingeschaltet.

4 Anwendbare Geräte

Anwendbarer Endpunkt: Endpunkte der Serien VCS / MVC

Verwendbare Zusatzgeräte: VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

IMöchten Sie mehr über das VCM34 erfahren, lesen Sie bitte die VCM34-Kurzanleitung.

IMöchten Sie mehr über das UVC86 erfahren, lesen Sie bitte die UVC86-Kurzanleitung.

IMöchten Sie mehr über das VCM38 erfahren, lesen Sie bitte die VCM38-Kurzanleitung.

IMöchten Sie mehr über das UVC84 erfahren, lesen Sie bitte die UVC84-Kurzanleitung.

IMöchten Sie mehr über das MSpeaker II erfahren, lesen Sie bitte die MSpeaker II-Kurzanleitung.

5 Installation des AV-Hubs

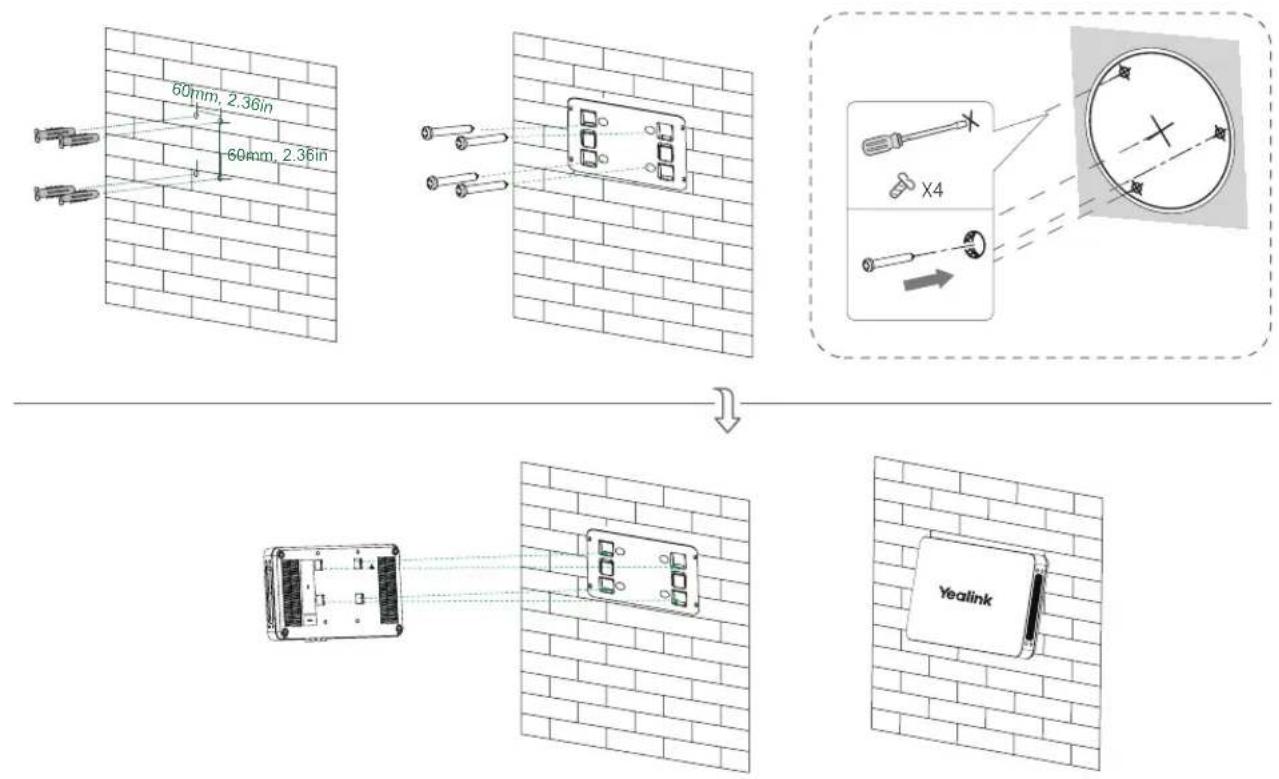

• Wandmontage

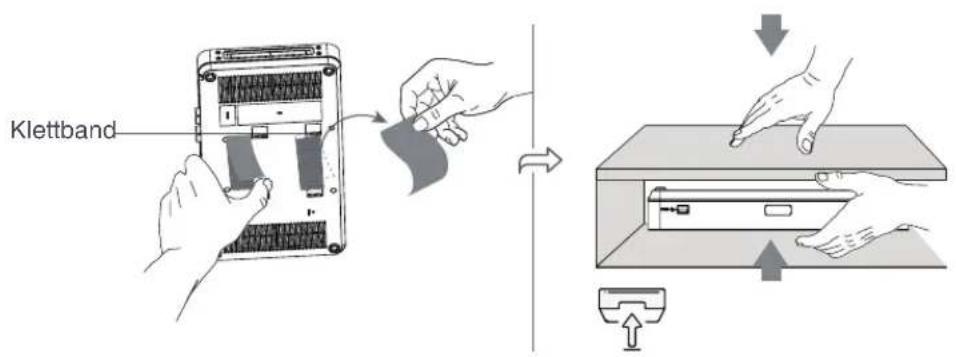

- Unter dem Tisch anbringen

- Auf einen Schreibtisch stellen

26

• Montage in einem Rack

① Bringen Sie die Montagebügel an den Seiten des AV-Hubs an.

② Schieben Sie den AV-Hub in das Rack und schrauben Sie ihn fest.

Das verwendete Rack muss ein 19-Zoll-Rack-System entsprechend der IEC 60297 sein. Im Lieferumfang sind keine Schrauben enthalten.

6 Endpunktverbindung

Der AV-Hub kann je nach Bedarf auf zweierlei Arten verbunden werden: VCS- oder MVC-Endpunkt.

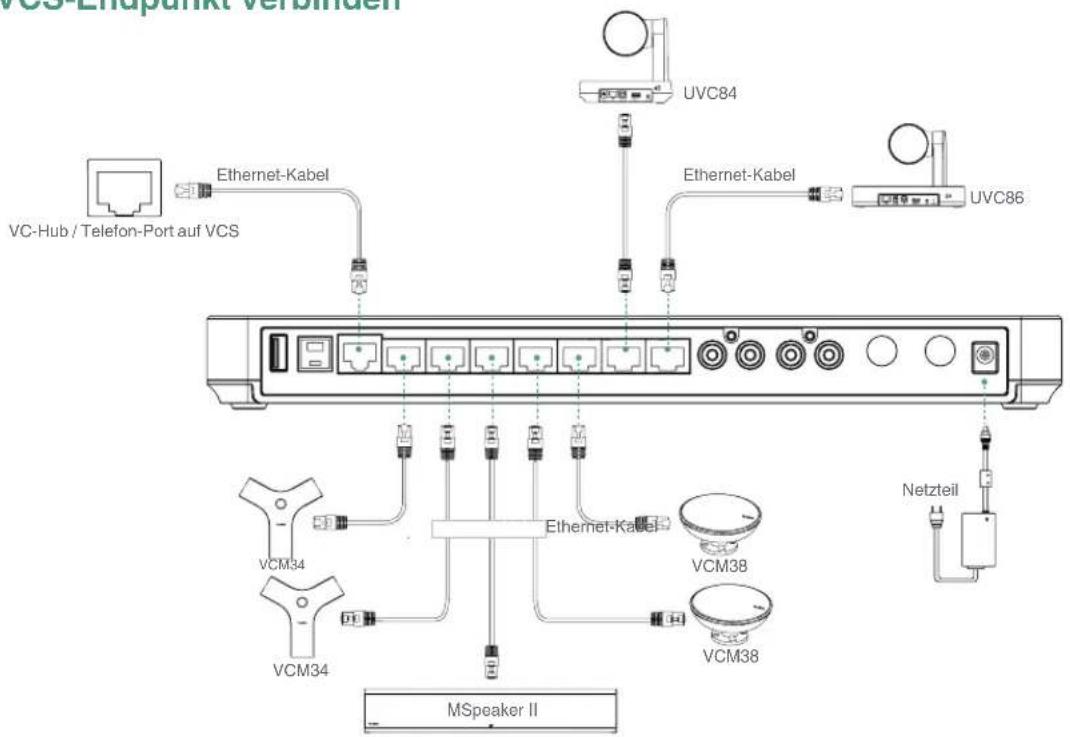

• Mit VCS-Endpunkt verbinden

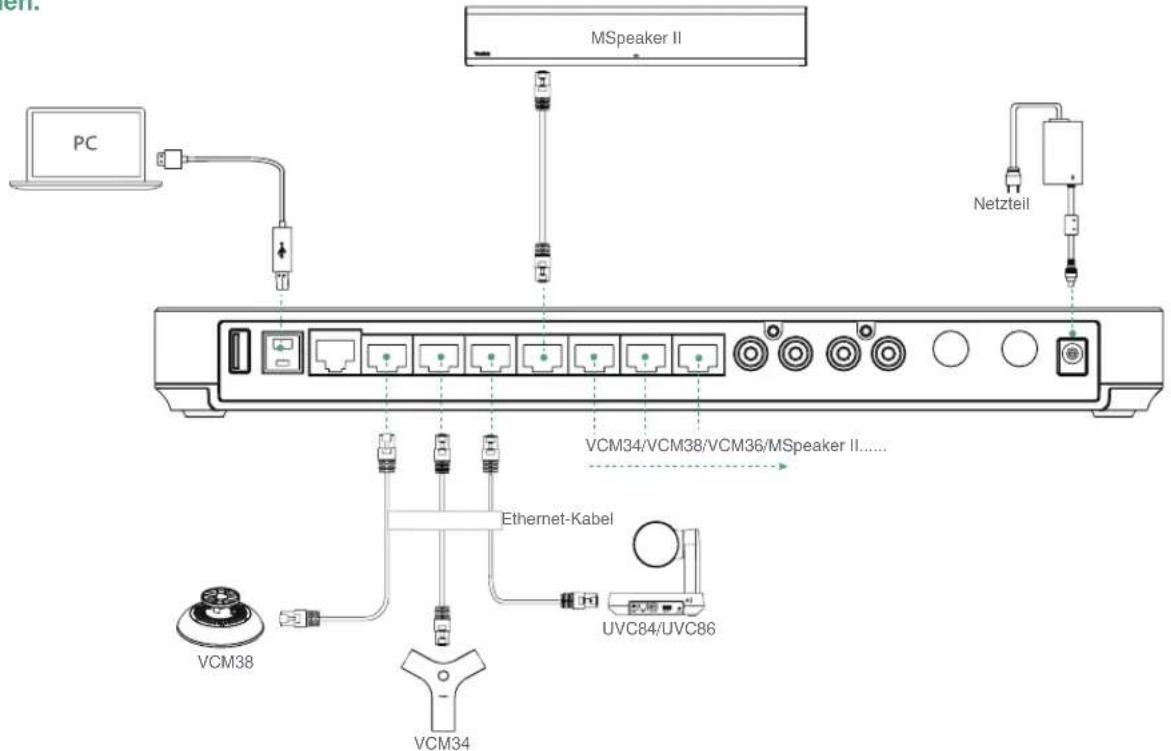

• Mit MVC-Endpunkt verbinden

Wenn Sie UVC84/UVC86/MSpeaker II direkt an den AVhub anschließen, muss die Gesamtzahl der Verbindungen kleiner oder gleich 4 Geräte sein. Wenn die Gesamtzahl der Verbindungen 4 Geräte überschreitet, müssen Sie einen PoE-Switch anschließen und andere Schnittstellen können mit kabelgebundenen Mikrofonen verbunden werden.

• Mit MVC-Endpunkt verbinden


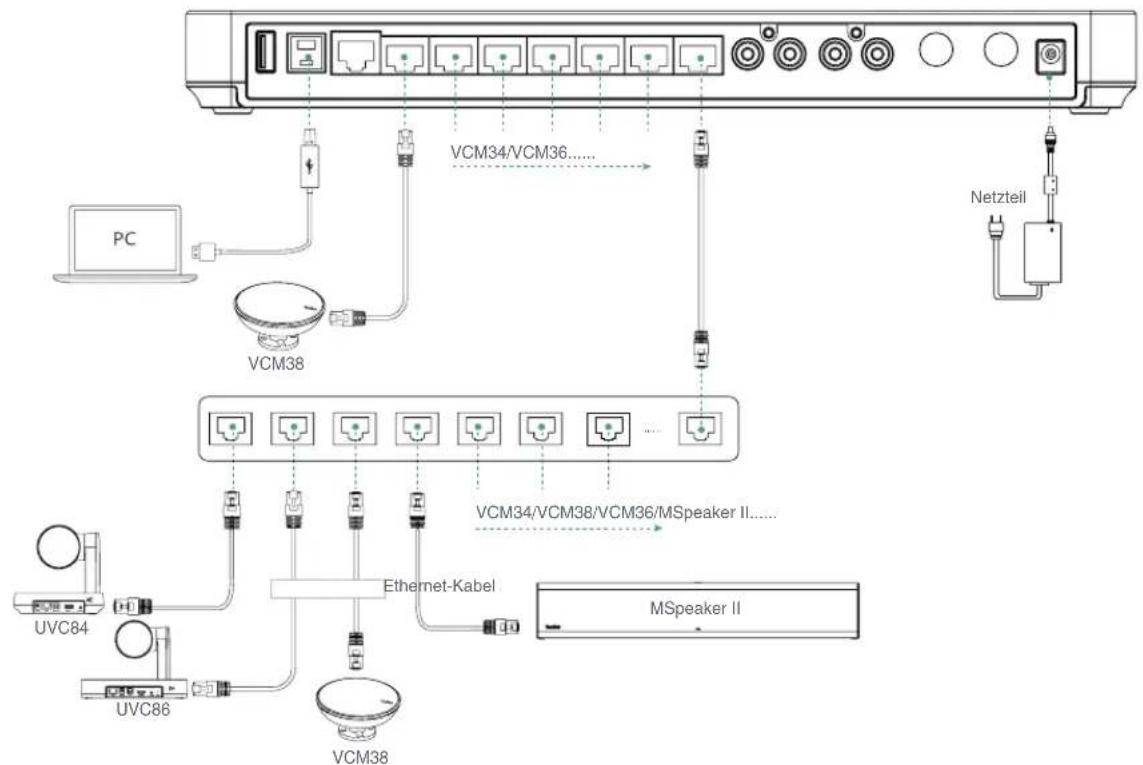

Benötigen Sie mehre VCH-Anschlüsse des AV-Hubs können Sie den AV-Hub über einen PoE-Schalter verbinden.

1 Contenu du pack

AVHub Câble Ethernet 7,5 m Support de fixation Câble USB 2,5 m

Velcro (x2)

Betriebsumgebungstemperaturen

- Betriebstemperatur: -10 bis 50 °C

- Fischlärk Lümmelässchlag, 5.40 Des 36/81 (Konzernkalkonärks)

Lagette Garantle

Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemumgebung verwendet wird. Wir sind wieder für Schäden oder Verluste haltbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haltbar für Probleme mit dem Weink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haltbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

— ist das Symbol für DC-Spannung

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] werden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung!

Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Branden, Stromschlag und anderen Verletzungen immer befolgt werden.

Allgemeine Vorschriften

• Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfältig durch und beobachten Sie die
  Situation im Betrieb.
• Halten Sie das Gerät während der Lagerung, dem Transport und dem Betriebs stets sauber und trocken.
• Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Sturze des Gerats.
• Versuchen Sie nicht das Gerät eigenständig zu demonieren. Wenden Siesich im Falle von Mängeln an das zuständige
  Waltungszenter für eine Reparatur.
  •Ohne vorhenge schriftliche Zusammenhang durch weder Übermittenten nach Einzsperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.
• Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Gerats. Die gesetzlichen Rechte

Dritter müssen ebenfalls beachtet werden.

Umyellyorschriften

• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie des Gerät nicht direkter Sonneneinstrenlung aus
  • Hallen Sie das Gerät trocken und frei von Staub.
• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund

• Bitte logen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich
  sind.

• Halten Sie mindestens 10 cm Absland zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu
  gewährleisten.

• Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gumminaterialien
  aut.
• Hallen Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung.
  • Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem
  Mikrowenherd oder einem Kühlschrank.

A Betriebsvorschriften

Lassen Sie das Gerät nicht ohne Aufsicht durch ein Kind verwenden.
Lassen Sie kein Kind mit dem Gerät oder einem Zubenorteil spielen, da Kleinteile verschluckt werden können.
Bitte verwenden Sie ausschließlich Zubehör, das vom Hersteller bereitgestellt oder genohmigt wurde
Die Stromversorgung des Geräts muss den Anforderungen der Eingangsspannung des Gerätes entsprechen. Bitte verwenden
Sie ausschließlich den bereitgestellten Überspannungsschutz an der Steckdose.
Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hande vollständig trocken sind.

• Verschüften Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielsweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.
  • Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen
  Kann.
• Schulden Sie das Geral der Gemina aus und hohen Sie ist von der Sachinversorgung. Zahlen Sie das Meitzkabel und das ADF, Tulsted Polk Kohel (Festechzaholt zußformendung eines Bilanzhöse
• Hube Limited für Huser (Fandetzerlöse), zur Verbindung einzu Erwerträge.
• Mann des Gesamt Linnens Zeit ungesetzt bleibt, tragen Sie er uns der Strassegerungen und machen Sie den Netzentraler
• Welt das Gelda, fängere Zeit ungenutz, bleibt, föllen die bei vor der Credite Verzorgung und Zahlen die den Nezwecken.
• Waren Dauke oder vermittelte Ostenhöhe oder Ostenhöhe aus dem Ostenhöhe, wenn Sie das Ostenhöhe auf das
• Wert Hessen über angeschaffene, das zuflücht, bis der deutsche über dann nicht ausfallen, wenn hier. Die Jahr erwart aber von der Stromwernung und ziehen Sie das Netzkahl. Werden Sie sich an das annahende Wertminderter für eine Renaturer
• Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräls ein, die kein Bestandel des Produktes
  oder ein Zubehorteil sind
• Schließen Sie zuernst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen. Trennen Sie das Erdungskabel
  nicht, bis nicht alle anderen Kabel entfernt wurden.

Beizigungsworschriften

• Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.
• Vorwenden Sie ein Stück trockenes, weiches und antistatisches Tuch zum Reinigen des Geräls.
  •Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem
  elektrischen Schlag oder anderen Gefahren kommen.

UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit dem Hausmüll.

Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entspragen können

Pernkarton Kunststoffverdeckung und Baufelle des Gerätes können im Einklans mit den seltenden Vorschriften

in Ihrem Land ververlet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deron Nichtbezahlung kann eine Duße oder Verfolgung gemäß dem gellenden Rechl nach sich ziehen Die

durchschnittene Millionen auf dem Garst herautet, dass das Garst am Ende seiner Nutzurnehmer zu einer

sreziellen Elektroschroftsammelsteile mehracht und vom Hausmilk gesondert verarbeitet werden muss.

Echlerbehebung

Die Einheit kann das Yeslink Gerät nicht mit Strom versorgen.
Es gibt Probleme mit dem Stockeranschluss
1. Reinigen Sie den Stecker mit einem trockenen Tuch
2. Schließen Sie ihn an einer anderen Steckdose an
Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.
1. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs
Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.
1. Schließen Sie das Kabel richtig an.
Des Kabel lässt sich nicht richtig anschließen.
1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.
2. Verwenden Sie die richtige Stromversorgung
Es befindet sich möglicherweise Staub etc. im Port
1. Reinigen Sie den Port.
Selzen Sie sich bei weiteren Frauen mit Ihrem Händler oder Ihrer anerkannten Servicostelle in Vortindunn
Kontaktdaten des Ansprechpartners
YEALINK NETWORK TECHNOLOGY CO., LTD
309, 3rd Floor. No. 16, Yun Ding North Road, Hull District, Xiamen City, Fujian, VH China.
YEALINK (EUROPE) NETWORK TECHNOLOGY B.V.
Strawinskylan 3127. Alrium Building, 8th floor, 10777X Amsterdam, Niederlande
YEALINK (USA) NETWORK TECHNOLOGY CO., LTD
999 Peachtree Street Suite 2300, Eulton, Atlanta, CA 30309, USA
Hergestellt in China

Dumbratz: Vörs. Veränderung an Reparitäre für sonst nicht quenamt.
