ZVC300 - Sistema de videoconferencia Yealink - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de videoconferencia (AVHub)
Marca	Yealink
Modelo	ZVC300
Alimentación	Adaptador de corriente CC 48 V
Temperatura de funcionamiento	-10 °C a 50 °C (14 °F a 122 °F)
Humedad relativa	5 % a 90 % sin condensación
Temperatura de almacenamiento	-30 °C a +70 °C (-27 °F a +160 °F)
Puertos	1x USB-A, 1x USB-B, 1x puerto hub VC/cámara, 1x entrada RCA, 1x salida de línea 3,5 mm, 1x entrada de línea 6,3 mm, 1x salida de línea 6,3 mm, CC 48 V
Indicador LED	Apagado, rojo fijo, rojo intermitente, naranja fijo, naranja intermitente, verde fijo, verde intermitente según el estado
Montaje	Montaje en pared, debajo de la mesa, sobre escritorio, en armario de 19 pulgadas (IEC 60297)
Compatibilidad	Terminales VCS y MVC, micrófonos VCM34/VCM36/VCM38, cámaras UVC84/UVC86, altavoz MSpeaker II, VCC22
Accesorios incluidos	Adaptador de corriente, bridas para cables (x5), tornillos (x8), soportes de fijación (x2), guía de inicio rápido
Limpieza	Paño suave, seco y antiestático; desconectar la alimentación antes de limpiar
Seguridad	No exponer al agua, no desmontar, usar dentro del rango de temperatura, seguir las instrucciones de seguridad
Reciclaje	No desechar con la basura doméstica; seguir la normativa local
Información general	Fabricado en China; garantía limitada al dispositivo; contacto: [e-mail]

Preguntas frecuentes - ZVC300 Yealink

¿Cómo instalar el AVHub?

El AVHub se puede montar en la pared, debajo de una mesa, sobre un escritorio o en un armario de 19 pulgadas. Utilice los soportes de fijación incluidos y atornille el dispositivo. Asegúrese de que la ubicación esté bien ventilada y protegida de la luz solar directa.

¿Qué dispositivos son compatibles con el ZVC300?

El ZVC300 es compatible con los terminales de las series VCS y MVC, los micrófonos VCM34/VCM36/VCM38, las cámaras UVC84/UVC86, el altavoz MSpeaker II y el VCC22.

¿Qué significa el indicador LED rojo fijo?

En modo terminal MVC, el rojo fijo indica que el AVHub está en espera y que el PC no está conectado. En modo terminal VCS, indica que el AVHub está en espera y que el terminal o el PC no está conectado.

¿Cómo conectar el AVHub a un terminal VCS?

Utilice el puerto hub VC/teléfono en el terminal VCS y conéctelo al AVHub mediante un cable Ethernet. Conecte también el adaptador de corriente al AVHub.

¿Cómo conectar el AVHub a un terminal MVC?

Conecte el AVHub al PC mediante USB o Ethernet, luego conecte los periféricos compatibles (cámaras, micrófonos, altavoces) a los puertos del AVHub. Si se necesitan más de 4 dispositivos, use un conmutador PoE.

¿Qué hacer si la unidad no alimenta el dispositivo Yealink?

Verifique la conexión del enchufe de alimentación, límpielo si es necesario. Asegúrese de que el entorno de uso esté dentro del rango de temperatura (-10°C a 50°C). Conecte correctamente el cable entre el AVHub y el dispositivo. Contacte al servicio postventa si el problema persiste.

¿Cómo limpiar el AVHub?

Apague el dispositivo y desconecte la alimentación. Use un paño suave, seco y antiestático para limpiar la superficie. No use líquidos ni productos abrasivos.

¿Cuáles son las condiciones de temperatura recomendadas?

La temperatura de funcionamiento es de -10°C a 50°C con una humedad relativa del 5% al 90% sin condensación. La temperatura de almacenamiento es de -30°C a +70°C.

¿Puedo montar el AVHub en la pared?

Sí, puede montar el AVHub en la pared con los soportes de fijación incluidos. Asegúrese de que la pared sea sólida y que el dispositivo esté bien fijado con los tornillos adecuados.

¿Dónde encontrar el manual completo del ZVC300?

El manual completo está disponible en formato PDF en notice-facile.com o en el sitio web oficial de Yealink. También puede solicitar una traducción a otro idioma a través del formulario de la página.

MANUAL DE USUARIO ZVC300 Yealink

1 Contenido del paquete

AVHub Cable Ethernet de

7.5 m

Cable USB de 2.5 m

Soporte

Velcro (x2)

Adaptador eléctrico

Sujetacables (x5)

Tornillo (x8) Orejas de montaje (x2)Guía de inicio I

Le recomendamos que utilice los accesorios proporcionados o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede generar un rendimiento deficiente.

2 Instrucciones del interfaz de hardware

① Indicador LED: estado diferente del AVHub.
② Puerto USB-A
③ Puerto USB-B
4 Puerto VC Hub / Cámara
⑤ Entrada RCA: conectar a un dispositivo de entrada de audio a través de un cable RCA.

⑥ Salida RCA: conecte a un dispositivo con salida de audio a través de un cable RCA.
⑦ Entrada de audio de 6,3 m (Line in)
8 Salida de audio de 6,3 m (Line out)
9 DC48V: conectar al adaptador de corriente.

3 Instrucciones del indicador LED

	Estado del LED	Descripción
• Conéctese al Endpoint MVC	Indicador LED apagado	El AVHub está apagado.
	Rojo fijo	El AVHub está en estado de suspensión.El PC no está conectado después de encender el AVHub.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.
	Naranja fijo	El AVHub está encediéndose.
	Naranja intermitente rápido	El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Estado del LED	Descripción
• Conéctese al Endpoint VCS	Indicador LED apagado	El AVHub está apagado o en estado de apagado.
	Rojo fijo	El AVHub está en estado de protector de pantalla o de suspensión.Una vez que se enciende el AVHub, el Endpoint VCS o el PC no están conectados.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Verde intermitente rápido	Ajustar el volumen o silenciar el dispositivo AVHub
	Naranja fijo	El AVHub está encediéndose.

4 Dispositivos aplicables

Endpoint applicable: Endpoint de la serie VCS / Endpoint de la serie MVC

Accesorios aplicables: VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22

VCM34

Si desea obtener más información sobre el VCM34, por favor, consulte la guía de inicio rápido de VCM34.

UVC86

Si desea obtener más información sobre el UVC86, por favor, consulte la guía de inicio rápido de UVC86.

VCM38

Si desea obtener más información sobre el VCM38, por favor, consulte la guía de inicio rápido de VCM38.

UVC84

Si desea obtener más información sobre el UVC84, por favor, consulte la guía de inicio rápido de UVC86

MSpeaker II

Si desea obtener más información sobre el MSpeaker II, por favor, consulte la guía de inicio rápido de MSpeaker II.

ESPAÑOL

5 Instalación del AVHub

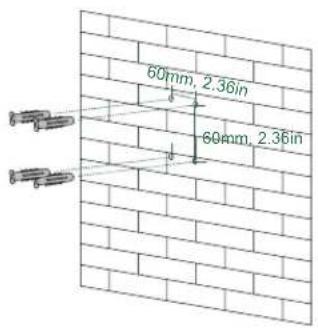

- Montar en la pared

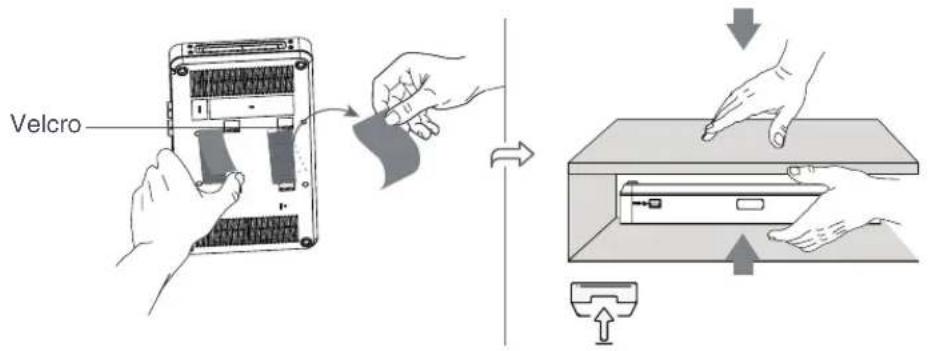

- Pegar debajo de la mesa

- Poner en el escritorio

- Montar en el rack

① Instale las orejas de montaje en ambos lados del AVHub.

② Empuje el AVHub dentro del rack y luego fijelo al bastidor con tornillos.

El rack en el que se colocará el AVHub debe ser un rack de 19 pulgadas que cumpla con la normativa IEC 60297. El contenido del paquete no incluye tornillos.

6 Conexión del Endpoint

AVHub tiene dos tipos de conexión, puede elegir conectarse en un Endpoint VCS o un Endpoint USB según sus necesidades.

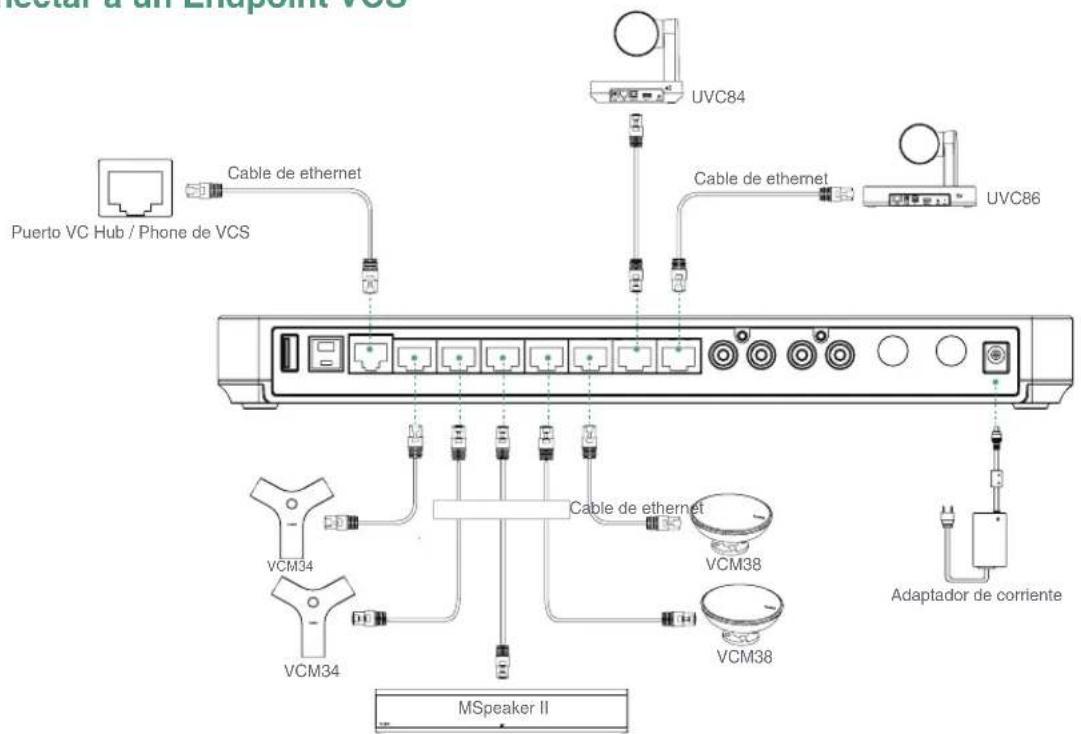

- Conectar a un Endpoint VCS

- Conectar a un Endpoint MVC

Cuando conecta UVC84 / UVC86 / MSpeaker II directamente al AVhub, el número total de conexiones debe ser menor o igual a 4 dispositivos. Si el número total de conexiones supera los 4 dispositivos, debe conectar un conmutador PoE y se pueden conectar otras interfaces a micrófonos con cable.

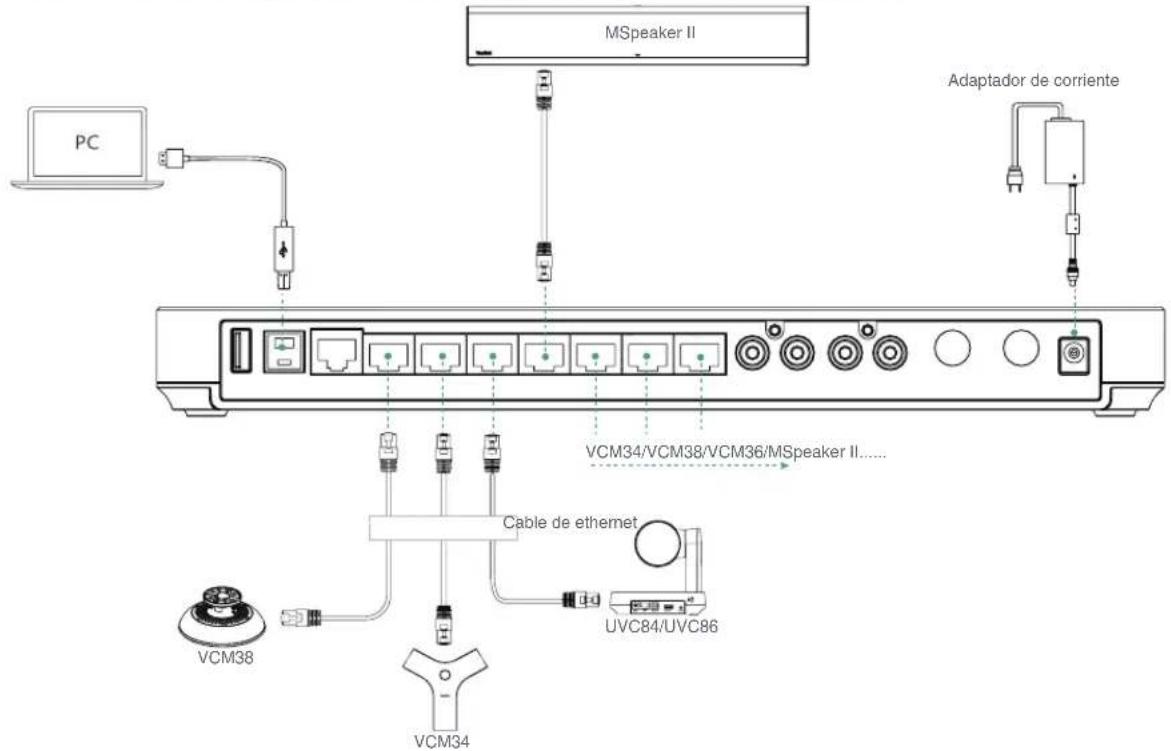

• Conectar a un Endpoint MVC

Si necesita más puertos VCH del AVHub, puede conectar el AVHub a través de un switch PoE.
