Tipo de producto	Sistema de videoconferencia (AVHub)
Dimensiones	Aproximadamente 44 x 20 x 4,5 cm (compatible con rack de 19 pulgadas)
Peso	Aproximadamente 2,5 kg
Alimentación	Adaptador de corriente 48 V CC
Temperatura de funcionamiento	-10 °C a 50 °C
Temperatura de almacenamiento	-30 °C a 70 °C
Humedad relativa	5 % a 90 % (sin condensación)
Puertos	USB-A, USB-B, hub VC/cámara, entrada RCA, salida de línea 3,5 mm, entrada de línea 6,3 mm, salida de línea 6,3 mm, DC 48 V
Indicador LED	Indica reposo, funcionamiento, actualización, etc.
Funciones principales	Gestión de audio/video, conexión a endpoints VCS o MVC, soporte de micrófonos VCM34/36/38, cámaras UVC84/86, altavoz MSpeaker II
Compatibilidad	Endpoints serie VCS y MVC, hasta 4 dispositivos directamente, más mediante conmutador PoE
Montaje	En pared, debajo de mesa, sobre escritorio, en rack de 19 pulgadas
Accesorios incluidos	Adaptador de corriente, bridas para cables (x5), tornillos (x8), soportes de fijación (x2), guía de inicio rápido
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y antiestático
Seguridad	No abrir, evitar el agua, no exponer al calor, usar accesorios aprobados
Piezas de repuesto y reparabilidad	Contactar al centro de servicio autorizado; no desmontar por sí mismo
Garantía	Limitada al dispositivo en uso normal
Conformidad	Directiva RoHS UE

Preguntas frecuentes - ZVC860 Yealink

¿Cómo instalar el sistema ZVC860?

Fije los soportes de montaje, enchufe el adaptador de corriente, conecte los periféricos (cámaras, micrófonos) a través de los puertos hub. Siga la guía de inicio rápido proporcionada.

¿Qué periféricos son compatibles con el ZVC860?

Es compatible con los micrófonos VCM34/36/38, las cámaras UVC84/86, el altavoz MSpeaker II y los endpoints de la serie VCS o MVC.

¿Cómo interpretar el indicador LED?

El indicador LED muestra el estado: apagado (sin alimentación), rojo fijo (reposo), rojo parpadeo rápido (restauración de fábrica), naranja fijo (encendido), verde fijo (en funcionamiento), verde parpadeo rápido (volumen/silencio).

¿Puedo conectar varios micrófonos al mismo tiempo?

Sí, hasta 4 dispositivos directamente en el AVHub. Más allá, use un conmutador PoE para agregar más micrófonos.

¿Cómo limpiar el ZVC860?

Desconecte el dispositivo, luego use un paño seco y antiestático. No use líquidos ni productos abrasivos.

¿Qué hacer si la unidad no se enciende?

Verifique la conexión del adaptador de corriente, pruebe otro tomacorriente, limpie el enchufe con un paño seco. Asegúrese de que la temperatura ambiente esté dentro del rango permitido (-10 a 50 °C).

¿Cómo actualizar el firmware?

El firmware se actualiza a través del endpoint conectado. El indicador LED parpadea en naranja rápidamente durante la actualización. Consulte el manual para obtener instrucciones detalladas.

¿Cuáles son las condiciones de temperatura recomendadas?

Temperatura de funcionamiento: -10 °C a 50 °C. Temperatura de almacenamiento: -30 °C a 70 °C. Humedad relativa: 5 % a 90 % sin condensación.

¿Se puede montar el ZVC860 en rack?

Sí, está diseñado para instalarse en un rack de 19 pulgadas compatible con la norma IEC 60297. Use los soportes de fijación incluidos.

¿Cómo contactar al servicio postventa?

Para cualquier reparación o pregunta técnica, contacte al centro de servicio autorizado Yealink. También puede enviar un correo electrónico a [e-mail] para declaraciones de conformidad.

MANUAL DE USUARIO ZVC860 Yealink

1 Contenido del paquete

AVHub Cable Ethernet de

7.5 m

Cable USB de 2.5 m

Soporte

Velcro (x2)

Adaptador eléctrico

Sujetacables (x5)

Tornillo (x8) Orejas de montaje (x2)Guía de inicio I

Le recomendamos que utilice los accesorios proporcionados o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede generar un rendimiento deficiente.

2 Instrucciones del interfaz de hardware

① Indicador LED: estado diferente del AVHub.
② Puerto USB-A
③ Puerto USB-B
4 Puerto VC Hub / Cámara
⑤ Entrada RCA: conectar a un dispositivo de entrada de audio a través de un cable RCA.

⑥ Salida RCA: conecte a un dispositivo con salida de audio a través de un cable RCA.
⑦ Entrada de audio de 6,3 m (Line in)
8 Salida de audio de 6,3 m (Line out)
9 DC48V: conectar al adaptador de corriente.

3 Instrucciones del indicador LED

	Estado del LED	Descripción
• Conéctese al Endpoint MVC	Indicador LED apagado	El AVHub está apagado.
	Rojo fijo	El AVHub está en estado de suspensión.El PC no está conectado después de encender el AVHub.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.
	Naranja fijo	El AVHub está encediéndose.
	Naranja intermitente rápido	El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Estado del LED	Descripción
• Conéctese al Endpoint VCS	Indicador LED apagado	El AVHub está apagado o en estado de apagado.
	Rojo fijo	El AVHub está en estado de protector de pantalla o de suspensión.Una vez que se enciende el AVHub, el Endpoint VCS o el PC no están conectados.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Verde intermitente rápido	Ajustar el volumen o silenciar el dispositivo AVHub
	Naranja fijo	El AVHub está encediéndose.

4 Dispositivos aplicables

Endpoint applicable: Endpoint de la serie VCS / Endpoint de la serie MVC

Accesorios aplicables: VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22

VCM34

Si desea obtener más información sobre el VCM34, por favor, consulte la guía de inicio rápido de VCM34.

UVC86

Si desea obtener más información sobre el UVC86, por favor, consulte la guía de inicio rápido de UVC86.

VCM38

Si desea obtener más información sobre el VCM38, por favor, consulte la guía de inicio rápido de VCM38.

UVC84

Si desea obtener más información sobre el UVC84, por favor, consulte la guía de inicio rápido de UVC86

MSpeaker II

Si desea obtener más información sobre el MSpeaker II, por favor, consulte la guía de inicio rápido de MSpeaker II.

ESPAÑOL

5 Instalación del AVHub

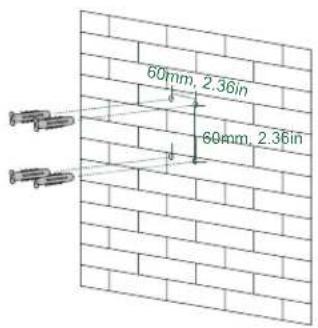

- Montar en la pared

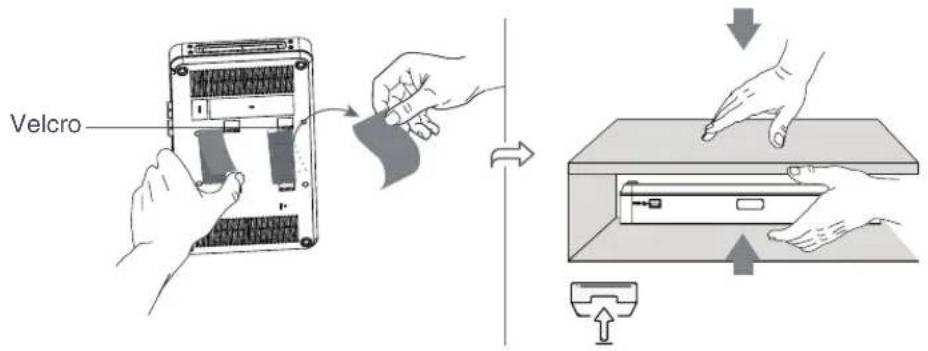

- Pegar debajo de la mesa

- Poner en el escritorio

- Montar en el rack

① Instale las orejas de montaje en ambos lados del AVHub.

② Empuje el AVHub dentro del rack y luego fijelo al bastidor con tornillos.

El rack en el que se colocará el AVHub debe ser un rack de 19 pulgadas que cumpla con la normativa IEC 60297. El contenido del paquete no incluye tornillos.

6 Conexión del Endpoint

AVHub tiene dos tipos de conexión, puede elegir conectarse en un Endpoint VCS o un Endpoint USB según sus necesidades.

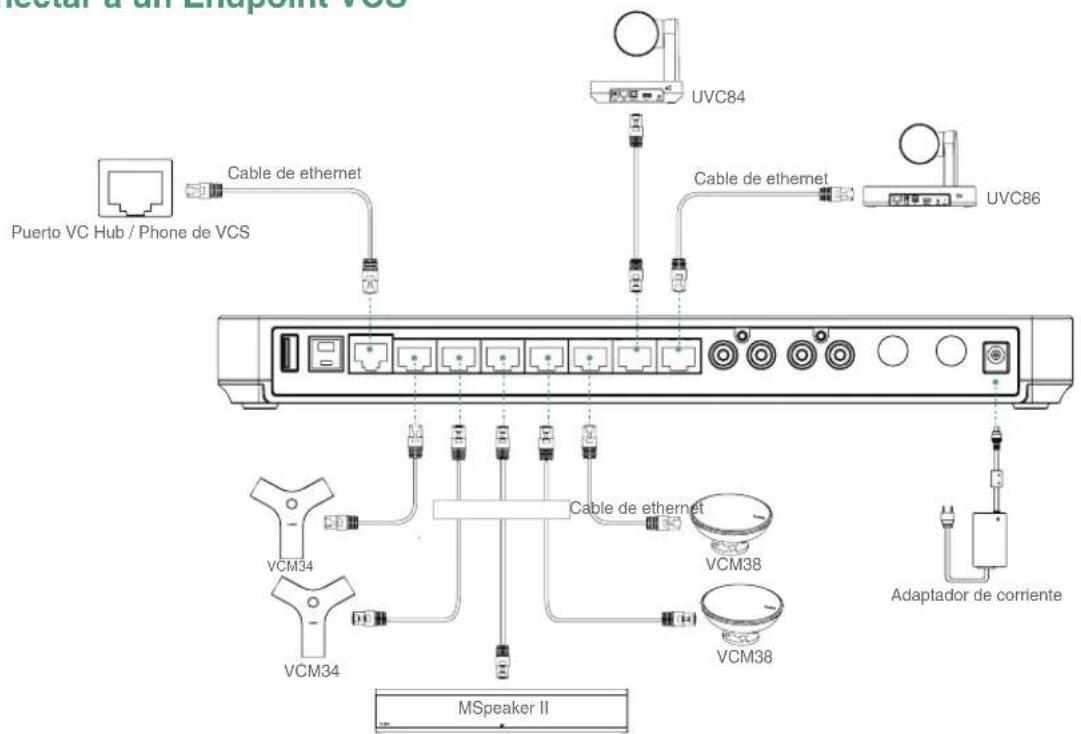

- Conectar a un Endpoint VCS

- Conectar a un Endpoint MVC

Cuando conecta UVC84 / UVC86 / MSpeaker II directamente al AVhub, el número total de conexiones debe ser menor o igual a 4 dispositivos. Si el número total de conexiones supera los 4 dispositivos, debe conectar un conmutador PoE y se pueden conectar otras interfaces a micrófonos con cable.

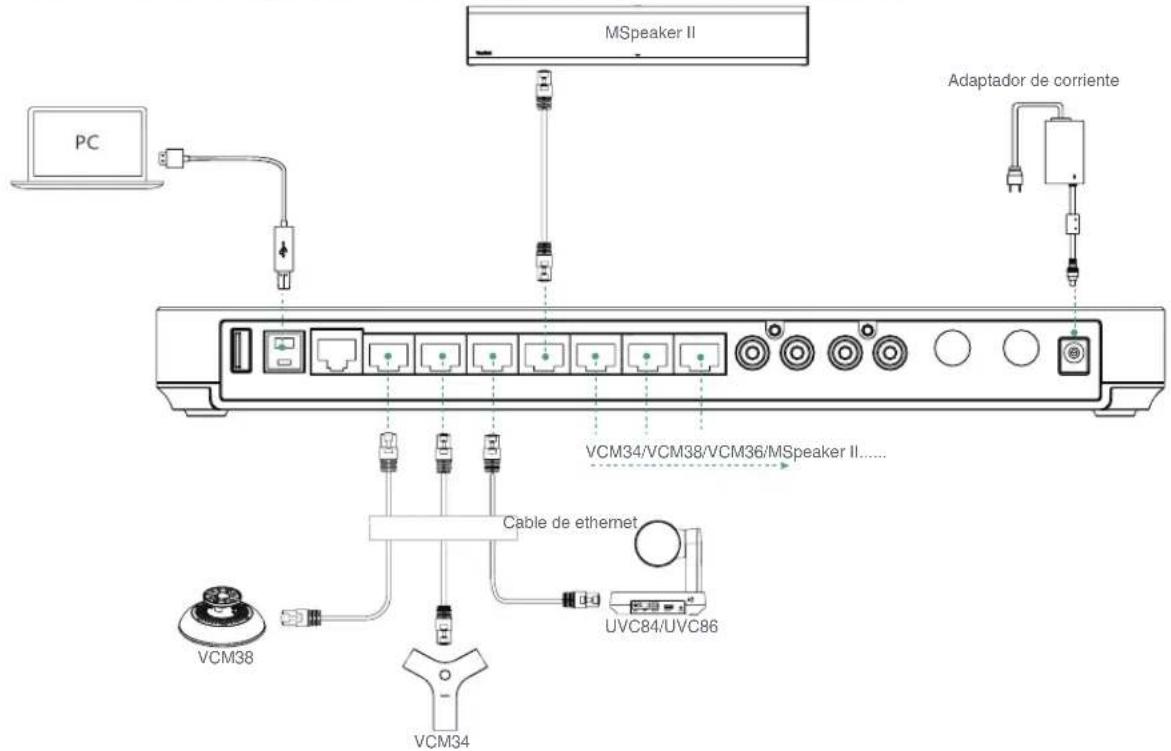

• Conectar a un Endpoint MVC

Si necesita más puertos VCH del AVHub, puede conectar el AVHub a través de un switch PoE.

1. Bruchay la cable superiorment.
