用户手册 MVC320 Yealink

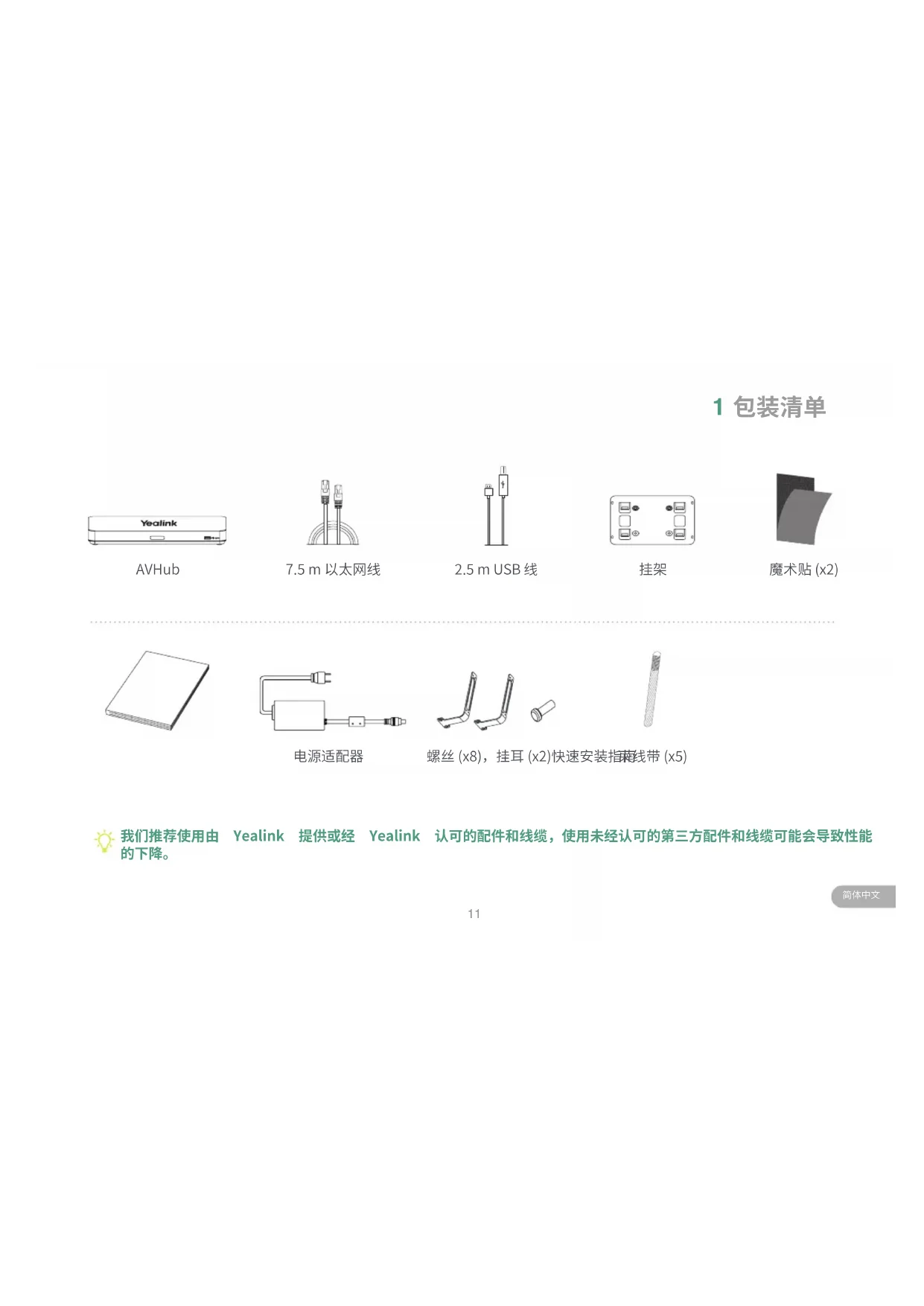

螺丝（x8），挂耳（x2）快速安装指线带（x5）
我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。
简体中文

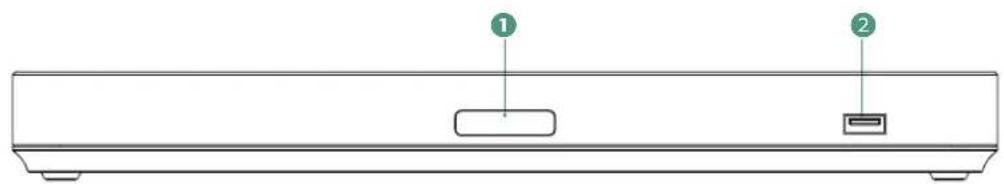

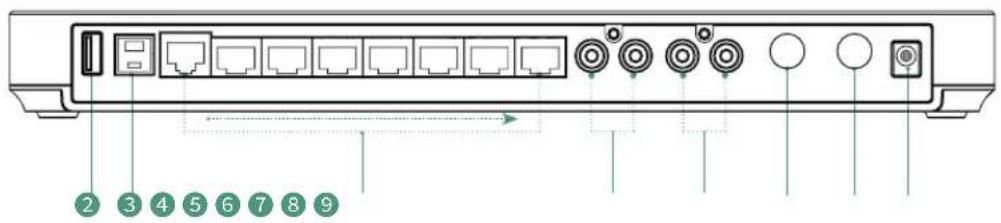

2 接口说明
① 指示灯：指示AVHub的不同状态。
USB-A接口
USB-B接口
4VCHub/Camera接口
RCA In：使用RCA音频线连接音频输入设备。
RCAOut:使用RCA音频线连接音频输出设备。
6.3m Line in
6.3m Line out
DC48V：连接电源适配器
简体中文
3 LED指示灯
- 连接MVC设备
LED状态
描述
不亮灯
断电或关机状态
红灯常亮
休眠状态
红灯闪烁
启动后未连接 PC
橙灯常亮
恢复出厂设置
橙灯闪烁
启动中
绿灯常亮
固件升级
正常工作状态
·连接VCS设备
LED状态
描述
不亮灯
断电或关机状态
红灯常亮
屏保或休眠状态
红灯闪烁
启动后未连接
VCS 主机或 PC
绿灯常亮
恢复出厂设置
固件升级
绿灯闪烁
正常工作状态
橙灯常亮
调节音量或设备静音
设备启动中
4 适用设备
适用主机：VCS系列终端/MVC系列终端
适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22
想要了解VCM34的详细信息，请参阅亿联VCM34快速入门指南。
想要了解UVC86的详细信息，请参阅亿联UVC86快速入门指南。
想要了解VCM38的详细信息，请参阅亿联VCM38快速入门指南。
想要了解UVC84的详细信息，请参阅亿联UVC84快速入门指南。
想要了解MSpeakerII的详细信息，请参阅亿联MSpeakerII快速入门指南。
简体中文
- 挂在墙上
5 安装AVHub

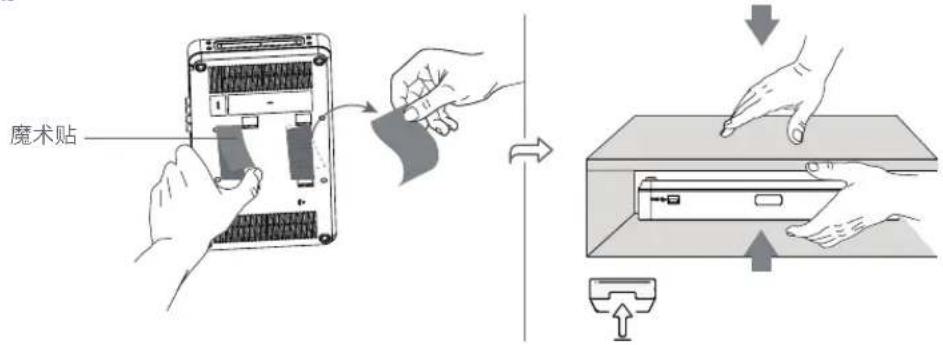

·粘在桌底
·放置桌面
16
简体中文
·安装至机柜

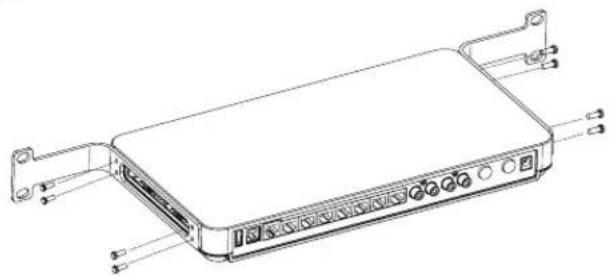

1 将挂耳安装到AHVub两侧。

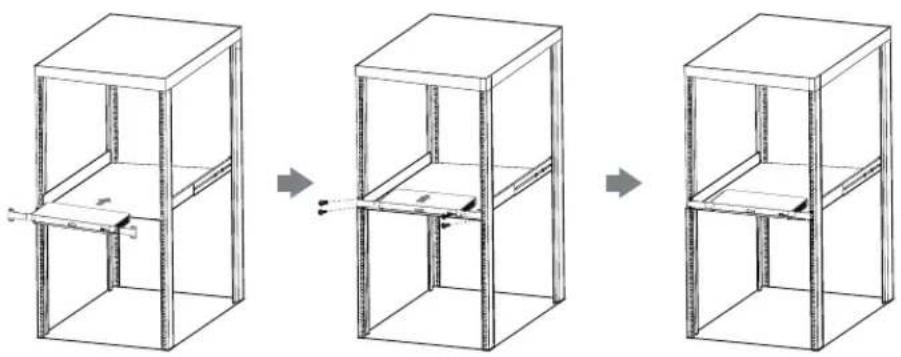

② 将AVHub推入机柜，然后用螺丝固定到机柜上。
包装清单中不附送螺丝。
AVHub必须安装在符合IEC60297标准的19英寸标准机柜内。
6 连接AVHub
AVHub可以连接VSC设备和MVC设备，你可根据需要进行选择连接。

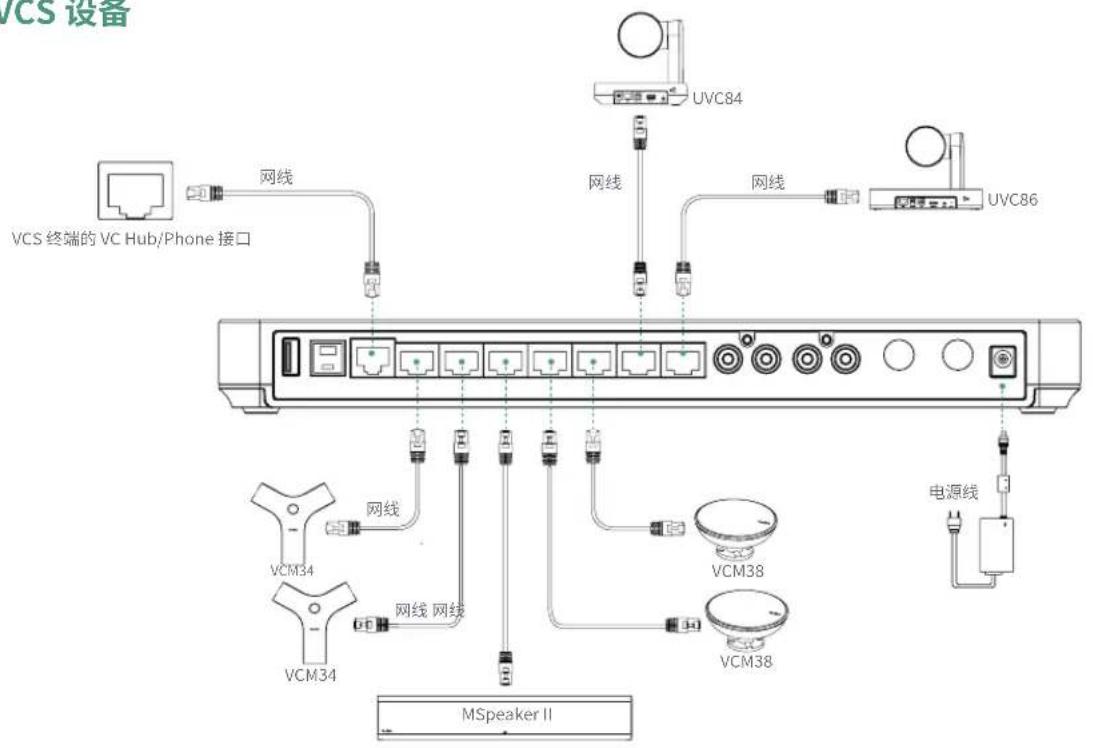

- 连接VCS设备

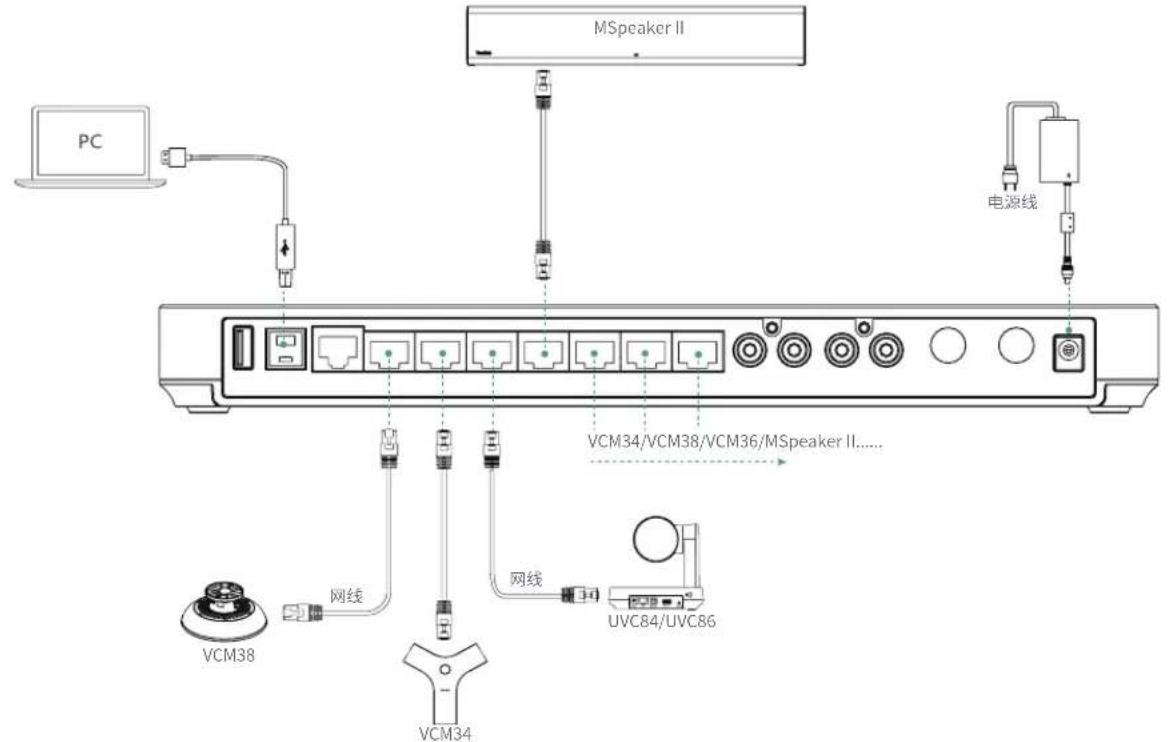

- 连接MVC设备
在UVC84/UVC86/MSpeakerII直连AVhub设备的情况下，设备连接总数需小于等于4个。如果连接设备总数超过4个，则需要外接PoE交换机，且其它接口可接有线麦。
- 连接MVC设备
简体中文

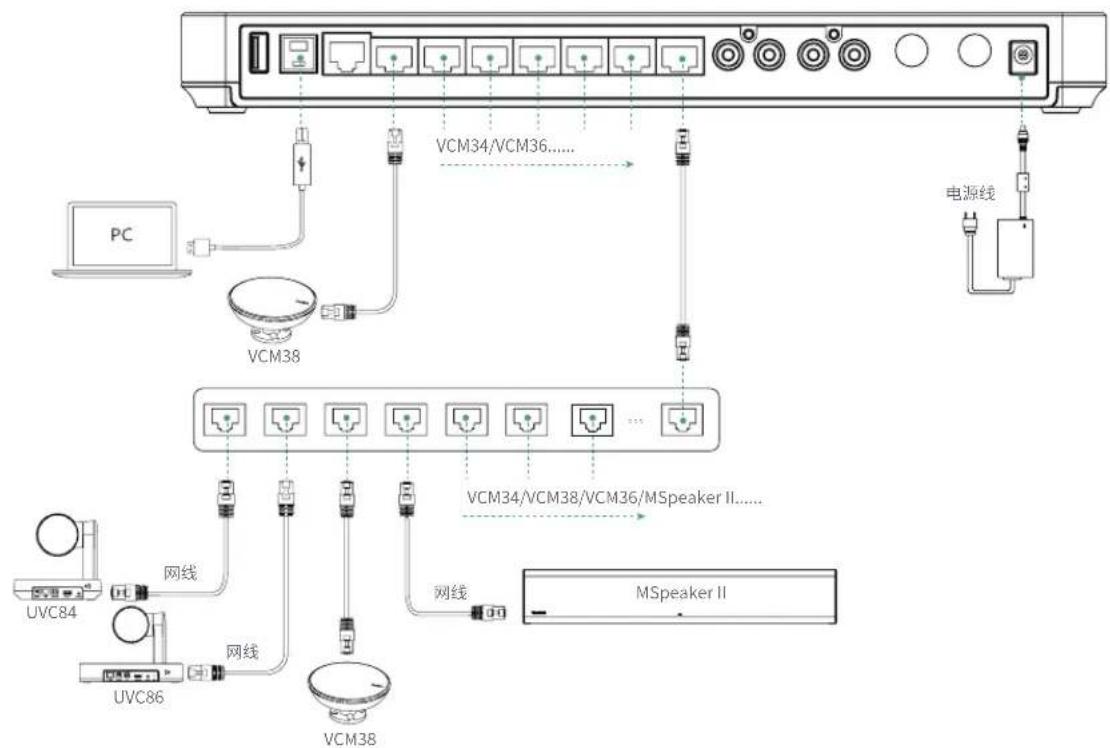

如果AVHub上的VCH口不够用，可通过PoE交换机级联
