MANUAL DE USUARIO MVC320 Yealink

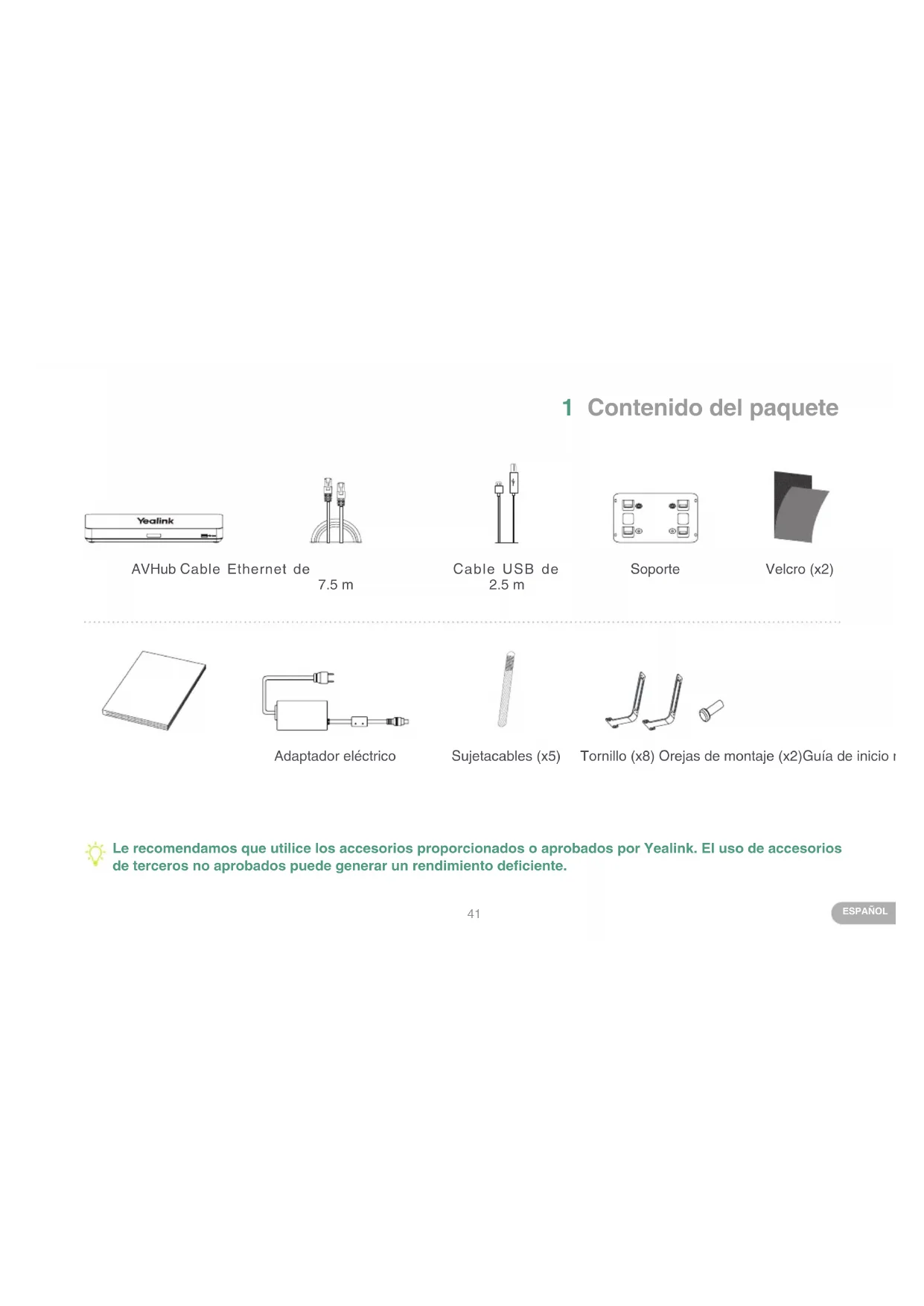

1 Contenido del paquete

AVHub Cable Ethernet de

7.5m

Cable USB de 2.5 m

Soporte

Velcro (x2)

Adaptador electrico

Sujetacables (x5)

Tornillo (x8) Orejas de montaje (x2) Guía de inicia

Le recomendamos que utilise los accesos proportionsciones o aprobados por Yealink. El uso de accesos deutheros no aprobadosgueer un rendimiento deficiente.

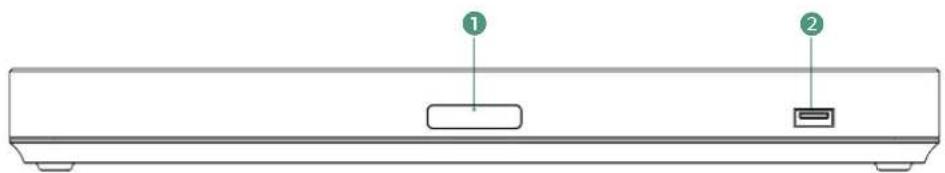

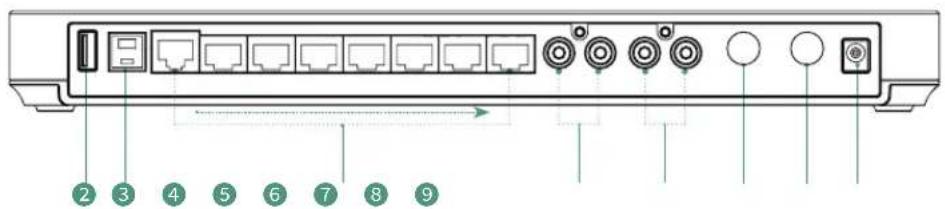

2 Instrucciones del interfaz de hardware

Indicador LED: estado diferente del AVHub.
2 Puerto USB-A
3 Puerto USB-B
4 Puerto VC Hub / Camara
Entrada RCA: conectar a un dispositivo de entrada de audio atramves de un cable RCA.

Salida RCA: conecte a un dispositivo con calidad de audio a工程技术 de un cable RCA.
7 Entrada de audio de 6,3 m (Line in)
3 Salida de audio de 6,3 m (Line out)
DC48V: conectar al adaptor de corriente.

3 Instrucciones del indicator LED

	Estado del LED	Descripción
· Conectese al Endpoint MVC	Indicador LED apagado	El AVHub está apagado.
	Rojo bajo	El AVHub está en estado de suspensión. El PC no está connectadoleshlos de encender el AVHub.
	Rojo parpadeante=rápido	El AVHub está restaurado a la configuración de fabrica.
	Naranja bajo	El AVHub está encodiendose.
	Naranja intermitente=rápido	El firmware de AVHub estáactualizándose.
	Verde bajo	El AVHub estáfuncionando.
	Estado del LED	Descripción
· Conectese al Endpoint VCS	Indicador LED apagado	El AVHub está apagado o en estado de apagado.
	Rojo bajo	El AVHub está en estado de protector de pantalla o de suspensión. Una vez que se enciende el AVHub, el Endpoint VCS o el PC no estáconnectados.
	Rojo parpadeante=rápido	El AVHub está restaurado a la configuración de fabrica. El firmware de AVHub estáactualizándose.
	Verde bajo	El AVHub estáfuncionando.
	Verde intermitente=rápido	Ajustar el volumen o silenciar el dispositivo AVHub
	Naranja bajo	El AVHub estáencodiendose.

ESPANOL

4 Dispositivos aplicables

Accesorios aplicables: VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22

Si desea obtener mas informacion sobre el VCM34, por favor, consulte la guia de inicio rápido de VCM34.

Si deseaa obtener mas informacion sobre el UVC86, por favor, consulte la guia de inicio rapiido de UVC86.

Si deseña obtener más información sobre el VCM38, por favor, consulte la guía de inicios rápidos de VCM38.

Si deseaa obtener mas informacion sobre el UVC84, por favor, consulte la guia de inicio rapiido de UVC86

Si desea obtener mas informacion sobre el MSpeaker II, por favor, consulte la guia de inicio=rápido de MSpeaker II.

5 Instalación del AVHub

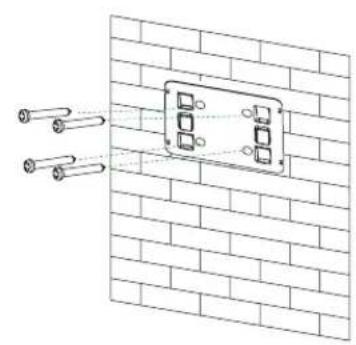

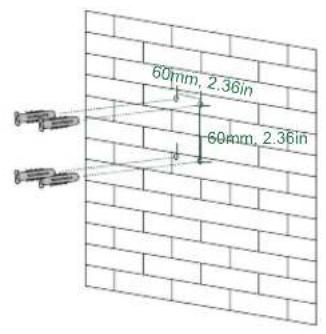

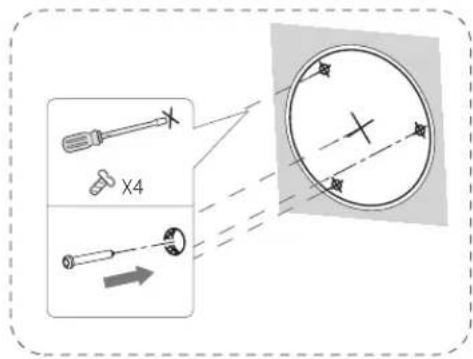

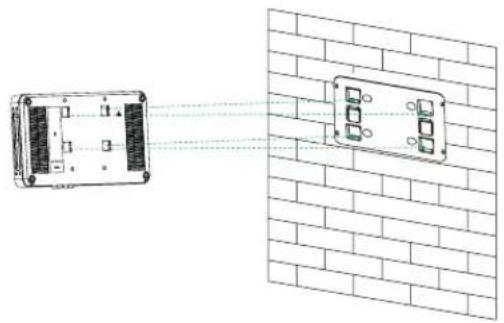

Montar en la pared

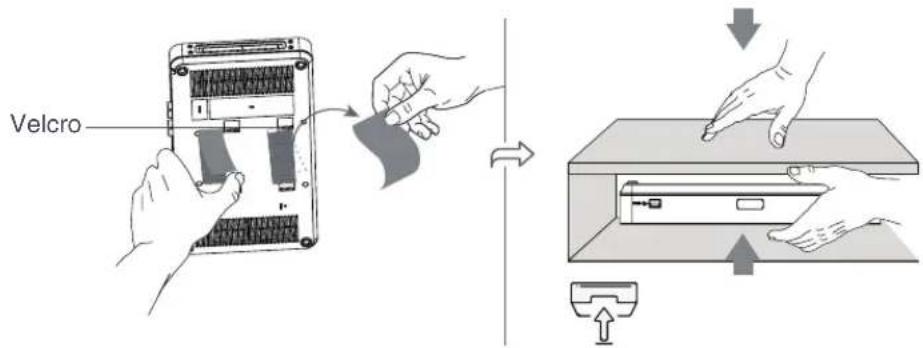

• Pegar bajo de la mesa

• Poner en el escritorio

46

- Montar en el rack

Instale las orejas de montaje en ambos lados del AVHub.

Empujé el AVHub dentro del rack y bajo el bastidor con tornillos.

El rack en el que se colocará el AVHub debe ser un rack de 19 pulgadas que cumpla con la normativa IEC 60297. El contenido del paquete no incluye tornillos.

6 Conexión del Endpoint

AVHub tiene dos temas de connexion, pueda elegir connectarse en un Endpoint VCS o un Endpoint USB según sus necessities.

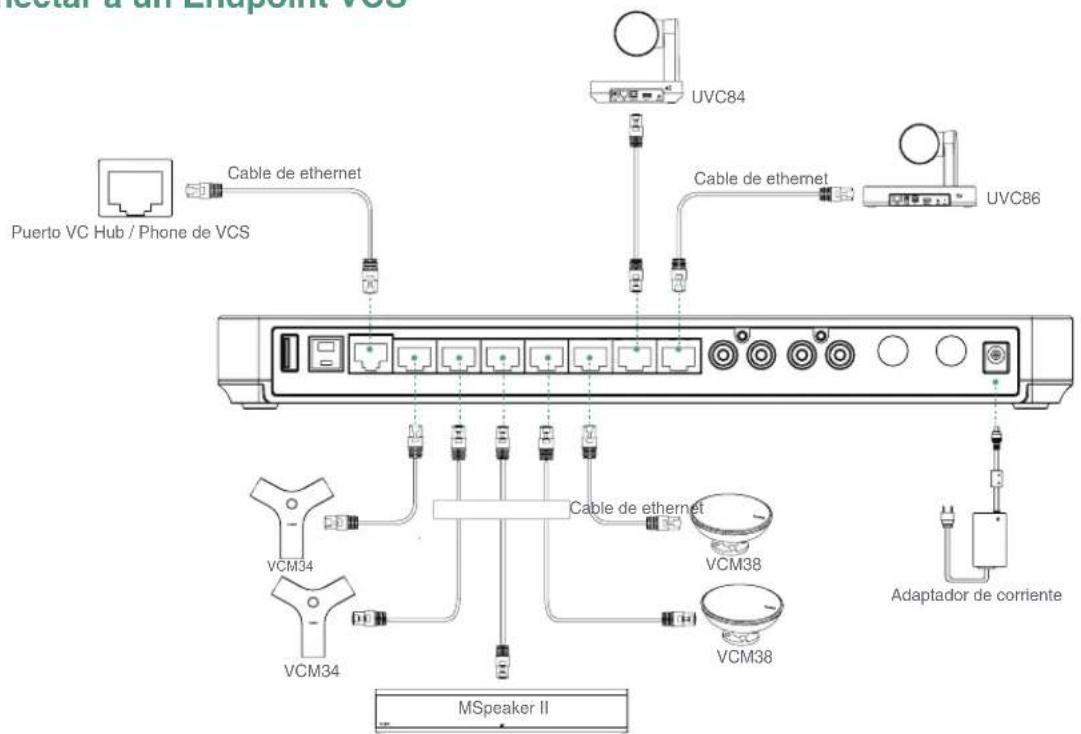

- Conectar a un Endpoint VCS

- Conectar a un Endpoint MVC

Cuando conecta UVC84 / UVC86 / MSpeaker II directamente al AVhub, el número total de conexiones debe ser menor o igual a 4 dispositivos. Si el número total de conexiones supera los 4 dispositivos, debe conectar un conmutador PoE y se pueda conectar other interfaces a microfonos con cable.

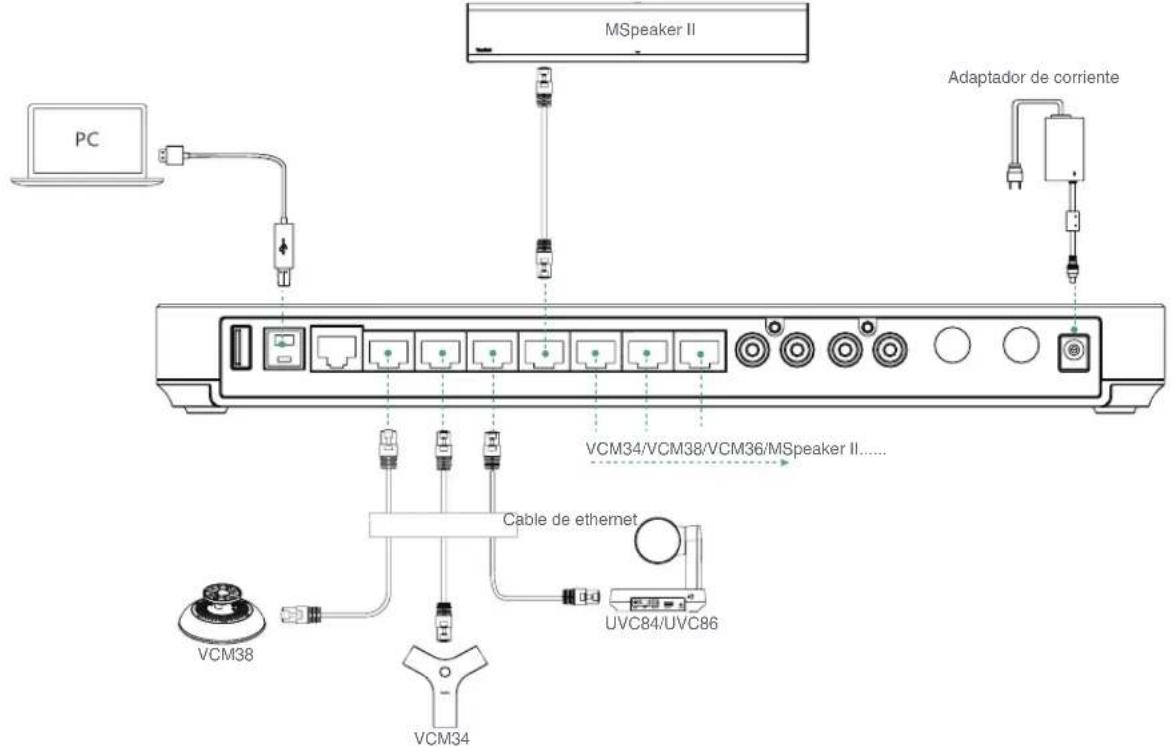

- Conectar a un Endpoint MVC

Si necesita mas puertos VCH del AVHub,可以更好 conectar el AVHub a工程技术 de un switch PoE.
