MANUAL DE USUARIO ZVC800 Yealink

1 Contenido del paquete

AVHub Cable Ethernet de

7.5 m

Cable USB de 2.5 m

Soporte

Velcro (x2)

Adaptador eléctrico

Sujetacables (x5)

Tornillo (x8) Orejas de montaje (x2)Guía de inicio I

Le recomendamos que utilice los accesorios proporcionados o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede generar un rendimiento deficiente.

2 Instrucciones del interfaz de hardware

① Indicador LED: estado diferente del AVHub.
② Puerto USB-A
③ Puerto USB-B
4 Puerto VC Hub / Cámara
⑤ Entrada RCA: conectar a un dispositivo de entrada de audio a través de un cable RCA.

⑥ Salida RCA: conecte a un dispositivo con salida de audio a través de un cable RCA.
⑦ Entrada de audio de 6,3 m (Line in)
8 Salida de audio de 6,3 m (Line out)
9 DC48V: conectar al adaptador de corriente.

3 Instrucciones del indicador LED

	Estado del LED	Descripción
• Conéctese al Endpoint MVC	Indicador LED apagado	El AVHub está apagado.
	Rojo fijo	El AVHub está en estado de suspensión.El PC no está conectado después de encender el AVHub.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.
	Naranja fijo	El AVHub está encediéndose.
	Naranja intermitente rápido	El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Estado del LED	Descripción
• Conéctese al Endpoint VCS	Indicador LED apagado	El AVHub está apagado o en estado de apagado.
	Rojo fijo	El AVHub está en estado de protector de pantalla o de suspensión.Una vez que se enciende el AVHub, el Endpoint VCS o el PC no están conectados.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Verde intermitente rápido	Ajustar el volumen o silenciar el dispositivo AVHub
	Naranja fijo	El AVHub está encediéndose.

4 Dispositivos aplicables

Endpoint applicable: Endpoint de la serie VCS / Endpoint de la serie MVC

Accesorios aplicables: VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22

VCM34

Si desea obtener más información sobre el VCM34, por favor, consulte la guía de inicio rápido de VCM34.

UVC86

Si desea obtener más información sobre el UVC86, por favor, consulte la guía de inicio rápido de UVC86.

VCM38

Si desea obtener más información sobre el VCM38, por favor, consulte la guía de inicio rápido de VCM38.

UVC84

Si desea obtener más información sobre el UVC84, por favor, consulte la guía de inicio rápido de UVC86

MSpeaker II

Si desea obtener más información sobre el MSpeaker II, por favor, consulte la guía de inicio rápido de MSpeaker II.

ESPAÑOL

5 Instalación del AVHub

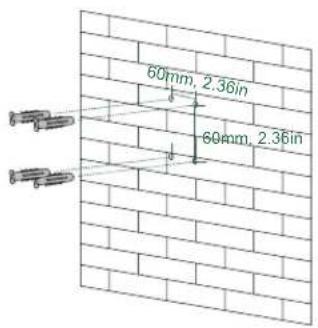

- Montar en la pared

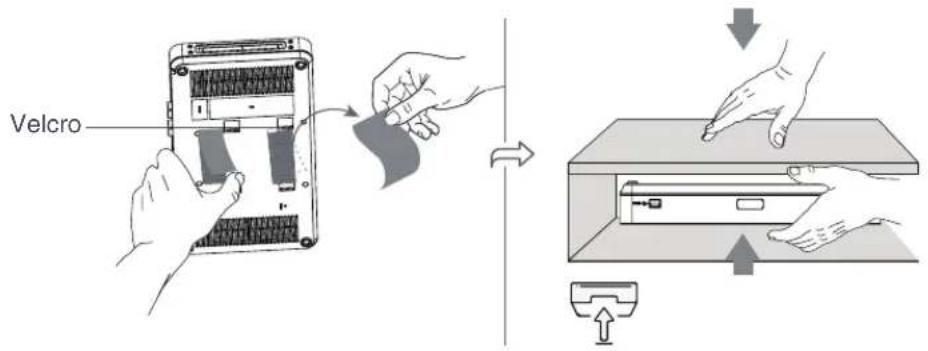

- Pegar debajo de la mesa

- Poner en el escritorio

- Montar en el rack

① Instale las orejas de montaje en ambos lados del AVHub.

② Empuje el AVHub dentro del rack y luego fijelo al bastidor con tornillos.

El rack en el que se colocará el AVHub debe ser un rack de 19 pulgadas que cumpla con la normativa IEC 60297. El contenido del paquete no incluye tornillos.

6 Conexión del Endpoint

AVHub tiene dos tipos de conexión, puede elegir conectarse en un Endpoint VCS o un Endpoint USB según sus necesidades.

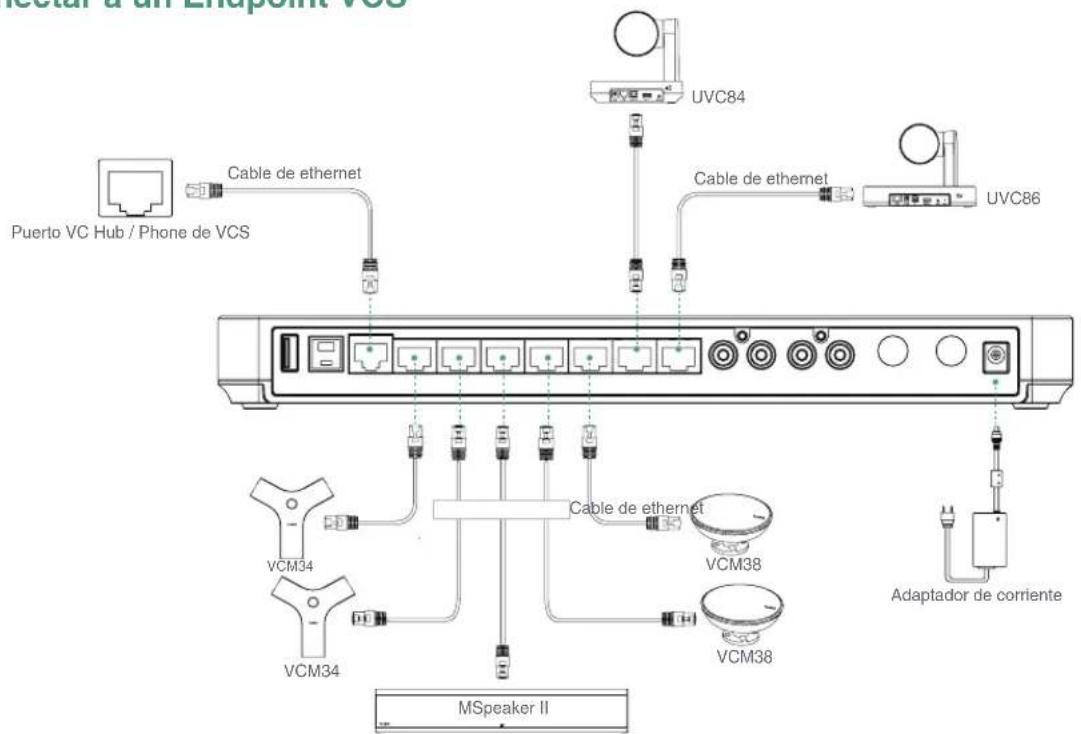

- Conectar a un Endpoint VCS

- Conectar a un Endpoint MVC

Cuando conecta UVC84 / UVC86 / MSpeaker II directamente al AVhub, el número total de conexiones debe ser menor o igual a 4 dispositivos. Si el número total de conexiones supera los 4 dispositivos, debe conectar un conmutador PoE y se pueden conectar otras interfaces a micrófonos con cable.

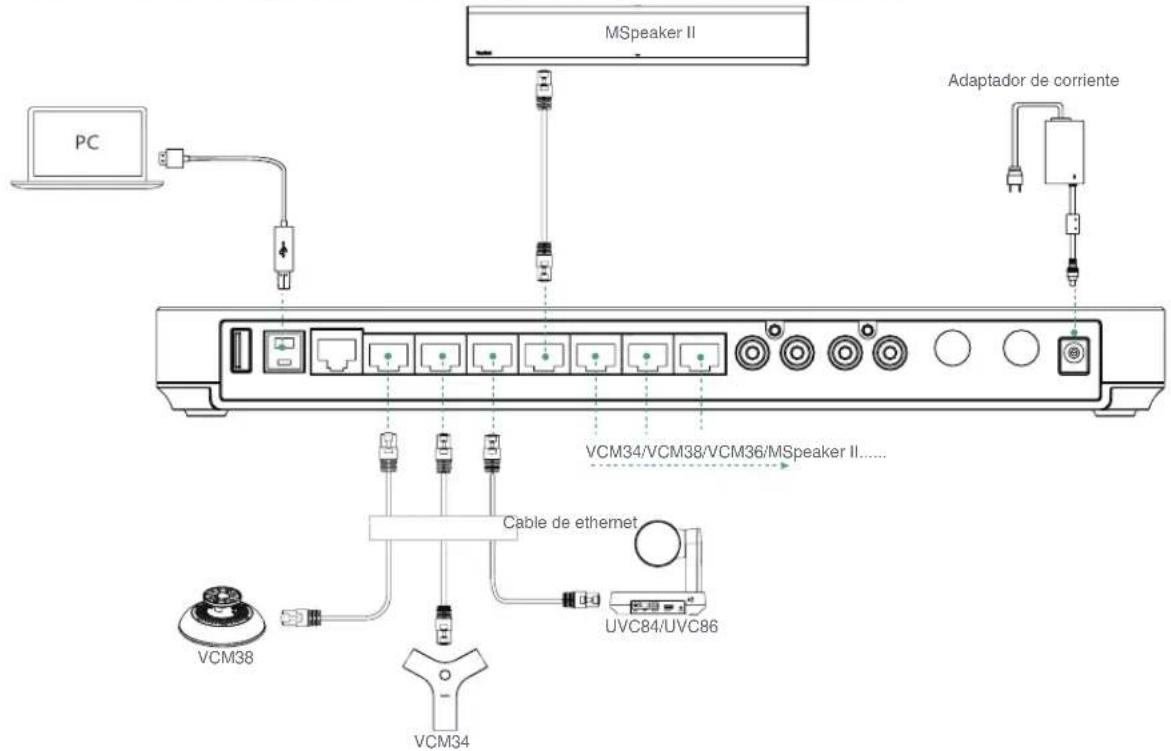

• Conectar a un Endpoint MVC

Si necesita más puertos VCH del AVHub, puede conectar el AVHub a través de un switch PoE.
