用户手册 ZVC800 Yealink
螺丝 (x8)，挂耳 (x2) 快速安装指线带 (x5)
我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。
2 接口说明
① 指示灯：指示 AVHub 的不同状态。
② USB-A 接口
③ USB-B 接口
④ VC Hub/Camera 接口
⑤ RCA In: 使用 RCA 音频线连接音频输入设备。
⑥ RCA Out: 使用 RCA 音频线连接音频输出设备。
⑦ 6.3m Line in
8 6.3m Line out
⑨ DC48V：连接电源适配器。
简体中文
3 LED 指示灯
| ·连接 MVC 设备 | LED 状态 | 描述 |
| 不亮灯 | 断电或关机状态 | |
| 红灯常亮 | 休眠状态启动后未连接 PC | |
| 红灯闪烁 | 恢复出厂设置 | |
| 橙灯常亮 | 启动中 | |
| 橙灯闪烁 | 固件升级 | |
| 绿灯常亮 | 正常工作状态 |
| ·连接VCS设备 | LED状态 | 描述 |
| 不亮灯 | 断电或关机状态 | |
| 红灯常亮 | 屏保或休眠状态启动后未连接 VCS 主机或 PC | |
| 红灯闪烁 | 恢复出厂设置固件升级 | |
| 绿灯常亮 | 正常工作状态 | |
| 绿灯闪烁 | 调节音量或设备静音 | |
| 橙灯常亮 | 设备启动中 |
4 适用设备
适用主机：VCS 系列终端 / MVC 系列终端
适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22
想要了解 VCM34 的详细信息，请参阅亿联 VCM34 快速入门指南。
想要了解 UVC86 的详细信息，请参阅亿联 UVC86 快速入门指南。
想要了解 VCM38 的详细信息，请参阅亿联 VCM38 快速入门指南。
想要了解 UVC84 的详细信息，请参阅亿联 UVC84 快速入门指南。
想要了解 MSpeaker II 的详细信息，请参阅亿联 MSpeaker II 快速入门指南。
简体中文

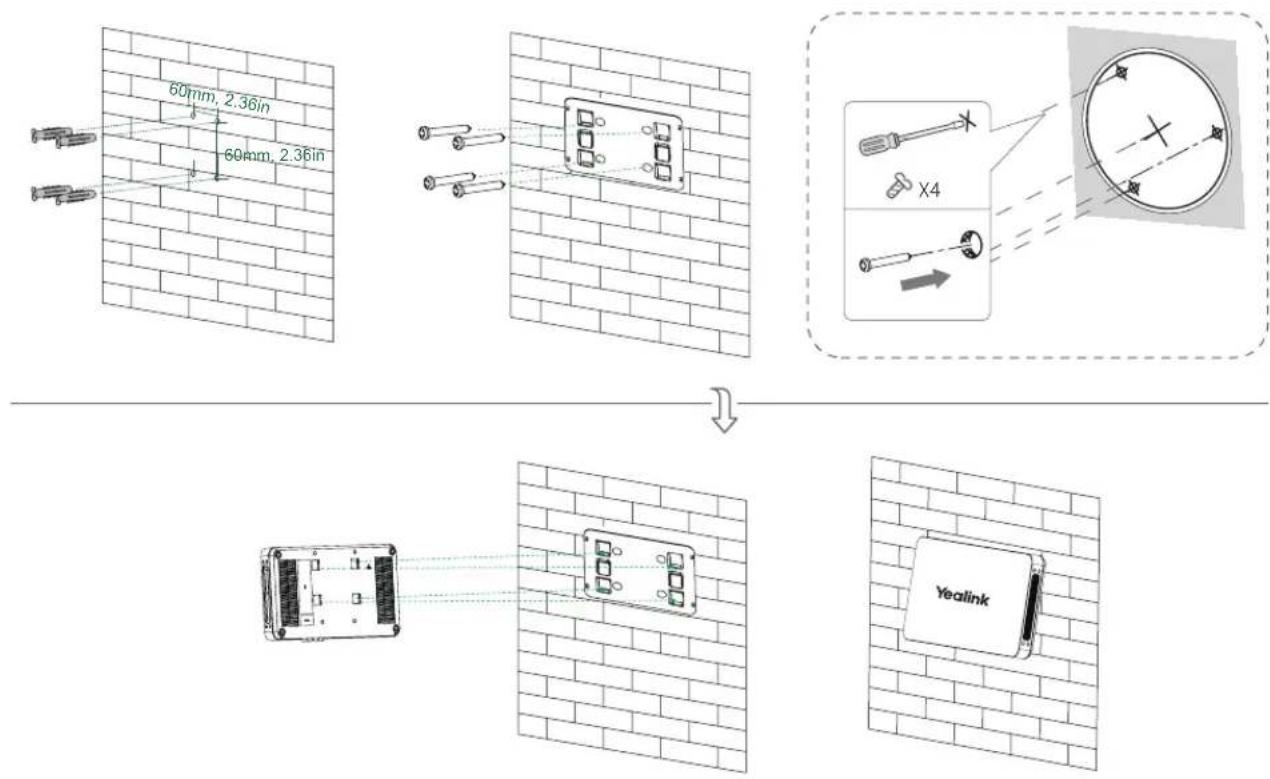

- 挂在墙上
5 安装 AVHub

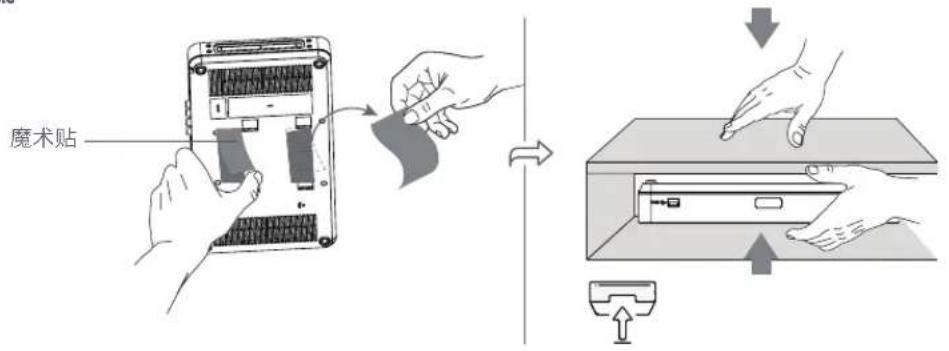

·粘在桌底

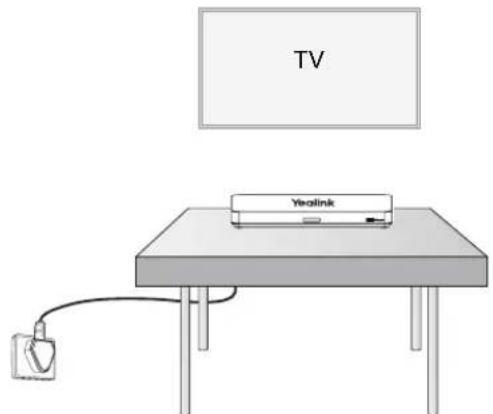

- 放置桌面
简体中文
·安装至机柜

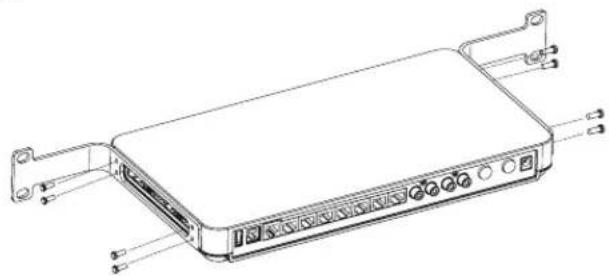

① 将挂耳安装到 AHVub 两侧。

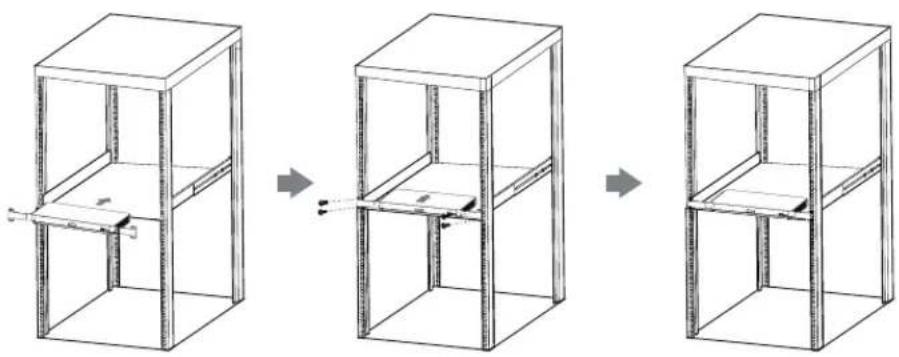

② 将 AVHub 推入机柜，然后用螺丝固定到机柜上。
AVHub 必须安装在符合 IEC60297 标准的 19 英寸标准机柜内。
6 连接 AVHub
AVHub 可以连接 VSC 设备和 MVC 设备，你可根据需要进行选择连接。

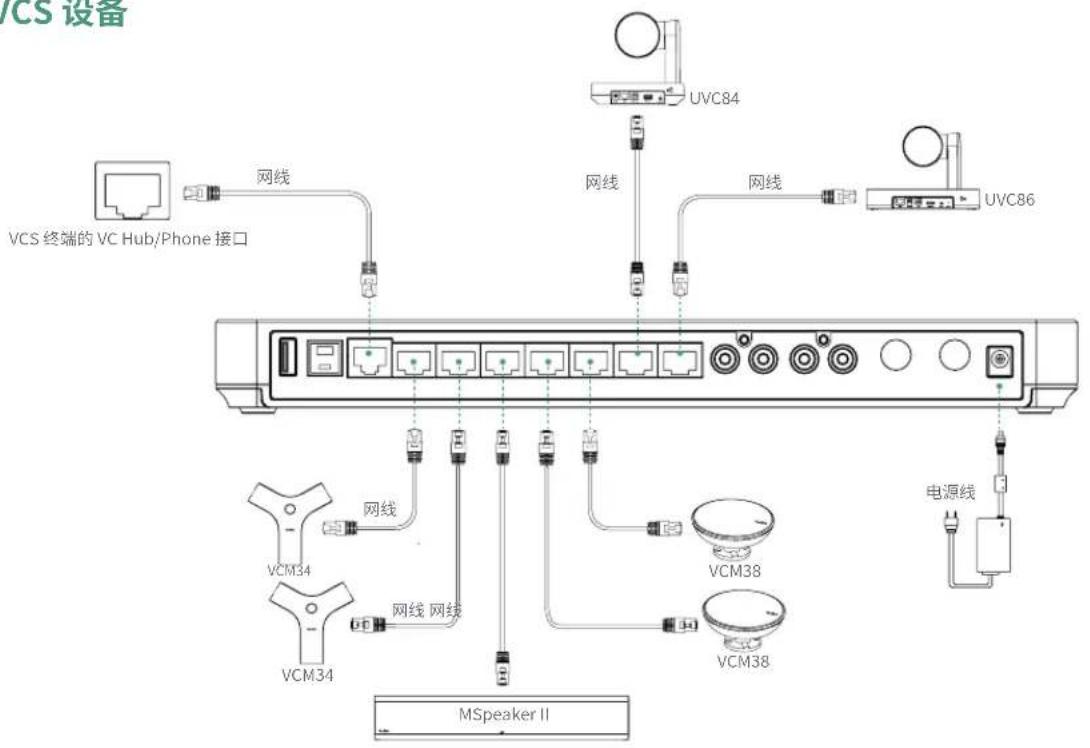

- 连接VCS设备
简体中文

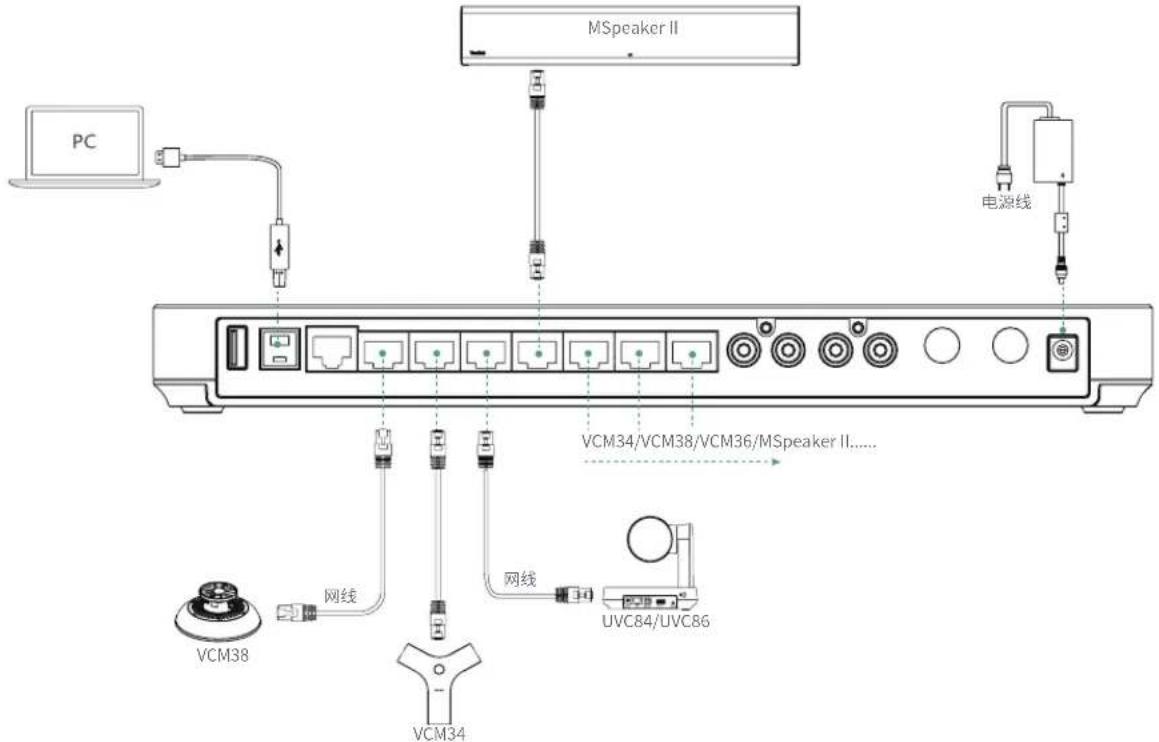

- 连接 MVC 设备
在 UVC84/UVC86/MSpeaker II 直连 AVhub 设备的情况下，设备连接总数需小于等于 4 个。如果连接设备总数超过 4 个，则需要外接 PoE 交换机，且其它接口可接有线麦。

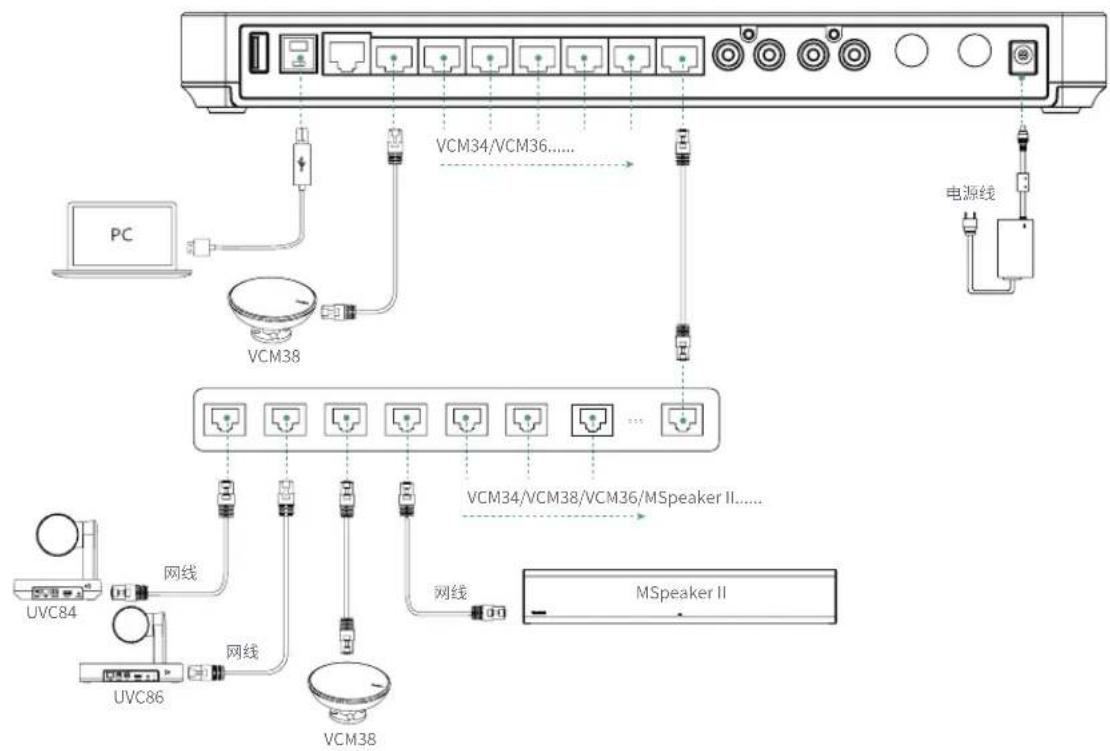

- 连接 MVC 设备
L["VCM34/VCM38/VCM36/MSpeaker II......"]
M["网线"] --> N["MSpeaker II"]
简体中文
如果 AVHub 上的 VCH 口不够用，可通过 PoE 交换机级联。
