ZVC800 - Processeur audio-vidéo Yealink - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur audio-vidéo
Marque	Yealink
Modèle	ZVC800
Alimentation	DC 48 V via adaptateur secteur
Ports	USB-A, USB-B, port hub VC/caméra, entrée RCA, sortie ligne 3,5 mm, entrée ligne 6,3 mm, sortie ligne 6,3 mm, DC 48 V
Voyant LED	Indique veille, fonctionnement, mise à jour, réinitialisation
Appareils compatibles	Séries VCS/MVC, VCM34/VCM36/VCM38, UVC84/UVC86, MSpeaker II, VCC22
Installation	Montage mural, sous table, sur bureau, en armoire 19 pouces
Température de fonctionnement	-10 °C à 50 °C
Humidité de fonctionnement	5 % à 90 % sans condensation
Température de stockage	-30 °C à 70 °C
Accessoires fournis	Adaptateur d'alimentation, serre-câbles (x5), vis (x8), équerres de fixation (x2), guide de démarrage
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec, garder la prise propre et sèche
Sécurité	Ne pas exposer à l'eau, ne pas désassembler, utiliser dans un endroit ventilé, éviter les sources de chaleur
Recyclage	Ne pas jeter avec les déchets ménagers, suivre la réglementation locale
Garantie	Limitée à l'appareil en utilisation normale
Informations de contact	YEALINK NETWORK TECHNOLOGY CO.,LTD

FOIRE AUX QUESTIONS - ZVC800 Yealink

Comment allumer l'AVHub Yealink ZVC800 ?

Branchez l'adaptateur secteur au port DC 48 V et à une prise électrique. L'appareil s'allume automatiquement. Le voyant LED devient orange fixe puis vert fixe une fois opérationnel.

Que signifient les différentes couleurs du voyant LED ?

Le voyant LED indique l'état : éteint : hors tension ; rouge fixe : veille ou non connecté ; rouge clignotant : réinitialisation ; orange fixe : allumé ; orange clignotant : mise à jour du micrologiciel ; vert fixe : fonctionnement normal ; vert clignotant : réglage volume ou coupure son.

Quels appareils sont compatibles avec le ZVC800 ?

Le ZVC800 est compatible avec les terminaux des séries VCS et MVC, ainsi qu'avec les accessoires suivants : microphones VCM34/VCM36/VCM38, caméras UVC84/UVC86, haut-parleur MSpeaker II, et VCC22.

Comment installer l'AVHub ZVC800 ?

L'AVHub peut être monté de plusieurs façons : au mur, sous une table, sur un bureau ou dans une armoire 19 pouces. Utilisez les équerres de fixation fournies et vissez-les solidement. Assurez une ventilation adéquate.

Puis-je connecter plusieurs caméras et microphones simultanément ?

Oui, mais le nombre total d'appareils connectés directement à l'AVHub doit être inférieur ou égal à 4. Au-delà, utilisez un commutateur PoE pour étendre les connexions.

Que faire si le voyant LED reste rouge fixe ?

Un voyant rouge fixe indique que l'AVHub est en veille ou qu'aucun terminal n'est connecté. Vérifiez les connexions réseau et assurez-vous que le PC ou le terminal VCS/MVC est allumé et bien branché.

Comment réinitialiser le ZVC800 aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (non localisé sur le schéma, mais généralement accessible) jusqu'à ce que le voyant clignote rapidement en rouge. Consultez le guide de démarrage rapide pour l'emplacement exact.

Quels sont les précautions de sécurité à respecter ?

Placez l'appareil dans un endroit ventilé, à l'abri de la lumière directe du soleil et des sources de chaleur. Ne renversez pas de liquide et ne l'utilisez pas près de l'eau. Débranchez-le avant nettoyage. Ne tentez pas de le désassembler.

Comment nettoyer l'AVHub ZVC800 ?

Débranchez l'alimentation, puis utilisez un chiffon doux, sec et antistatique pour essuyer la surface. Gardez la prise d'alimentation propre et sèche. N'utilisez pas de produits liquides ou abrasifs.

Que faire si l'appareil ne s'alimente pas ?

Vérifiez la connexion de la fiche d'alimentation, nettoyez-la avec un chiffon sec si nécessaire, et essayez une autre prise murale. Assurez-vous que la température ambiante est dans la plage de fonctionnement (-10 à 50 °C). Si le problème persiste, contactez un réparateur agréé.

MODE D'EMPLOI ZVC800 Yealink

Adaptateur d'alimentation

Serre-câbles (x5)

Vis (x8) Équerres de fixation (x2) Guide de démarr

Nous vous recommandons d'utiliser les accessoires fournis et approuvés par Yealink. Les accessoires tiers non approuvés peuvent entraîner des performances médiocres.

2 Instructions de l'interface matérielle

① Voyant LED: différents états de l'AVHub.
② USB-A Port
③ USB-B Port
4 Port hub VC/caméra
⑤ Entrée RCA: connexion à un appareil d'entrée audio via un câble RCA.

6 Sortie ligne : connectez un appareil de sortie audio avec un câble audio (3,5 mm).
⑦ Entrée ligne 6,3 m
8 Sortie ligne 6,3 m
9 DC 48 V; connexion à l'adaptateur secteur.

3 Instructions du voyant LED

	Statut des LED	Description
• Se connecter au point de terminaison MVC Endpoint	Voyant LED éteint	L'AVHub est éteint.
	Rouge fixe	L'AVHub est en veille.Le PC n'est pas connecté lorsque l'AVHub est allumé.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.
	Orange fixe	L'AVHub est allumé.
	Orange clignotant rapidement	Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Statut des LED	Description
• Se connecter au point de terminaison VCS Endpoint	Voyant LED éteint	L'AVHub est éteint ou en train de s'éteindre.
	Rouge fixe	L'AVHub est en mode d'économiseur d'écran et en veille.Lorsque vous allumez l'AVHub, le terminal VCS ou le PC n'est pas connecté.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Vert clignotant rapidement	Régler le volume ou couper le son de l'appareil AVHub
	Orange fixe	L'AVHub est allumé.

FRANÇAIS

4 Appareils concernés

Point de terminaison concerné : Point de terminaison de la série VCS/Point de terminaison de la série MVC Accessoires concernés : VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

Pour plus d'informations sur le VCM34, reportez-vous au Guide de démarrage rapide du VCM34.

Pour plus d'informations sur le UVC86, reportez-vous au Guide de démarrage rapide du UVC86.

Pour plus d'informations sur le VCM38, reportez-vous au Guide de démarrage rapide du VCM38.

Pour plus d'informations sur le UVC84, reportez-vous au Guide de démarrage rapide du UVC84.

Pour plus d'informations sur le MSpeaker II, reportez-vous au Guide de démarrage rapide du MSpeaker II.

FRANÇAIS

5 Installation de l'AVHub

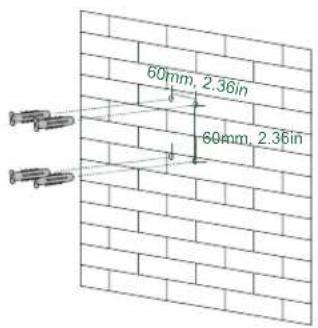

- Montage mural

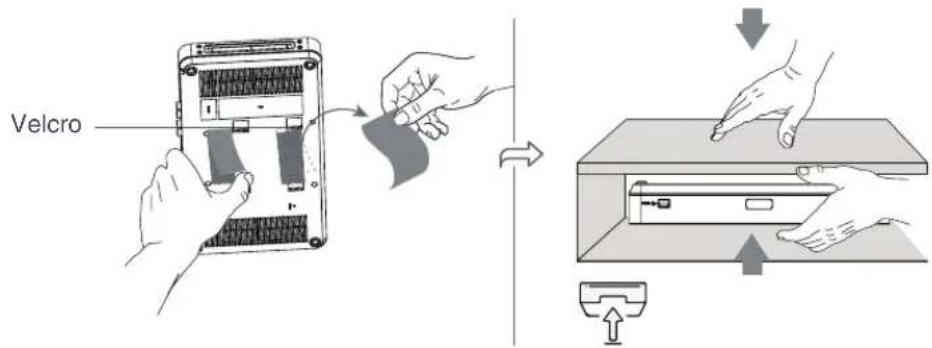

• Collage sous la table

• Installation sur le bureau

• Montage dans l'armoire

① Installez les équerres de fixation sur les deux côtés de l'AVHub.

② Poussez l'AVHub dans l'armoire, puis fixez-le sur celle-ci à l'aide de vis.

L'AVHub doit être placé dans une armoire 19 pouces compatible avec la norme IEC 60297. Les vis ne sont pas incluses dans le pack.

6 Connexion du point de terminaison

L'AVHub possède deux types de connexions, vous pouvez choisir de vous connecter au point de terminaison VCS ou au point de terminaison USB, selon vos besoins.

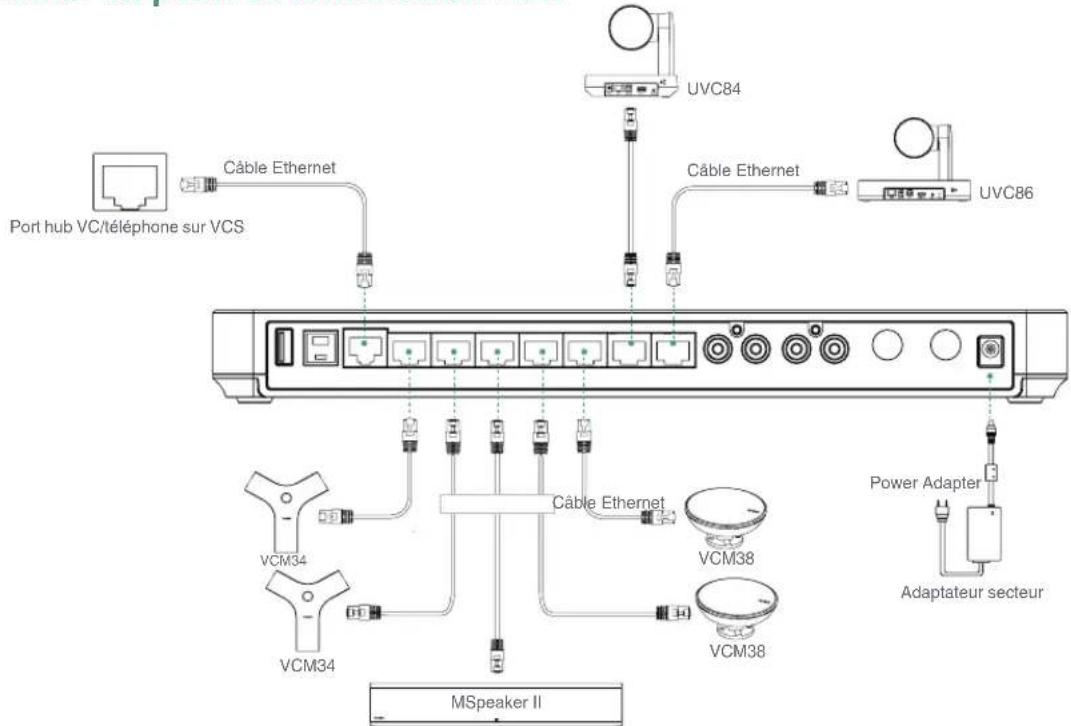

- Se connecter au point de terminaison VCS

- Se connecter au point de terminaison MVC

Lorsque vous connectez UVC84/UVC86/MSpeaker II directement à l'AVhub, le nombre total de connexions doit être inférieur ou égal à 4 appareils. Si le nombre total de connexions dépasse 4 appareils, vous devez connecter un commutateur PoE et d'autres interfaces peuvent être connectées à des microphones filaires.

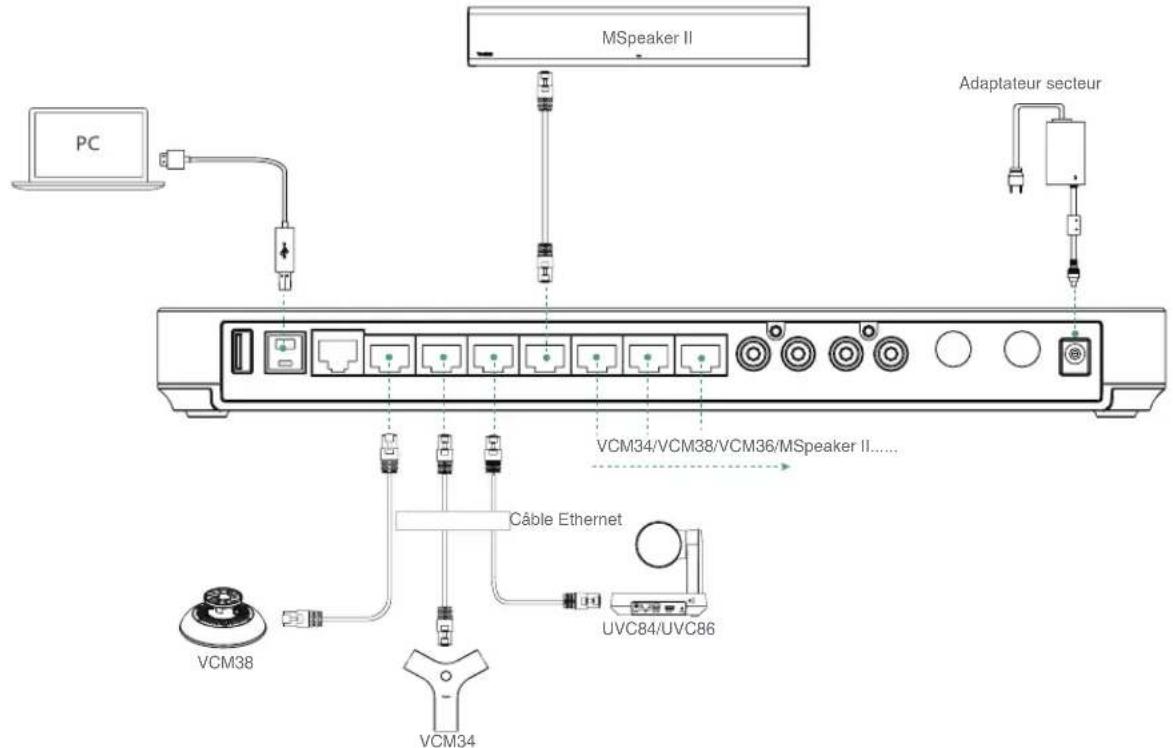

• Se connecter au point de terminaison MVC

FRANÇAIS

Si vous avez besoin de davantage de ports VCH pour l'AVHub, vous pouvez connecter l'AVHub via le commutateur PoE. 40

Consignes de sécurité

Temperatures de fonctionnement ambiantes

• Température de fonctionnement : +14 à 122 °F (-10 à 50 °C)

• Humidité relative : 5 % à 90 % sans condensation

• Temperature de stockage : -27 à +160 °C (-30 à +70 °C)

Garantie

Notre garantie produit est limitée à l'appareil lui-même, lorsqu'il est utilisée nomalement selon le moie d'emploi et l'environnement du système. Nous ne sommes pas responsables des dommages ou pertes découlant de l'utilisation de ce produit ou de toute réclamation d'un tiers. Nous ne sommes pas responsables des problèmes avec les appareils Yealink découlant de l'utilisation de ce produit. Nous ne sommes pas responsables pour les dommages financiers, pertes de profits, réclamations de tiers, etc. découlant de l'utilisation de ce produit.

Symbolic DC

— est le symbole de tension CC.

Directive sur les substances dangereuses (RoHS)

Ce dispositif est conforme aux exigences de la directive RoHS de l'Union européenne. Vous pouvez obtenir les déclarations de conformilé en envoyant un message à l'adresse : [e-mail].

Consignes de sécurité

Gardez ces instructions. Lisez ces consignes de sécurité avant utilisation de l'appareil !

Les précautions de base suivantes doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution et de blessures.

A Exigences générales

• Avant d'installer et d'utiliser l'appareil, lisez les consiones de sécurité et observez la situation pendant le fonctionnement.

• Lorsque l'apparel est rangé, transporté ou utilisé, veuillez le garder toujours propre et sec.

- Lorsque l'appareil est rangé, transporté ou utilisé, veuillez éviter tout choc ou toute collision.

- Ne tantez pas de désassembler vous-même l'appareil. En cas de mauvais fonctionnement, veuillez contacter le centre de services désigné.

• Sans consentement éont préalable, aucune organisation ou individu n'est autorisé à apporter des changements à la structure ou au dispositif de sécurité de l'appareil. Yeslink n'est en aucun cas responsable des conséquences ou des problèmesundiques causés par ces changements.

• Veuillez vous référer aux lois et règlements pertinents lorsque l'appareil est utilisé. Les droits légaux des tiers doivent également être respectés.

Exigences environnementales

- Placez l'appareil dans un espace correctement ventilé. N'exposez pas l'appareil à la lumière directe du soleil.

• Gardez [annapril propio et spec

• Placez l'oporelli sur une surface stable et plate.

• Veuillez ne placer aucun priet jourd sur l'appare, risquent d'entreîner dégêts et réformations

•Maintenant une ristienne d'au moins 100 cm entre l'annarail et l'obiet le plus proche afin que la chaleur nuisse se dissiner

- Ne placez pas l'appareil sur ou à proximité de tout objet inflammable ou vulnérable au feu, comme des matériaux en esculchique.

• Gardez l'appareil loin de toute source de chaleur ou des flammes, comme une bougie pu un radiateur électrique

• Cardez l'appareil loin de tout appareil électroménager avec un fort champ magnétique ou un champ électromagnétique, tel qu'un four à micro-ondes ou un réfrigérateur.

Exigences d'utilisation

- Ne laissez pas des enfants utiliser l'appareil sans surveillenos.

- Ne laissez pas les enfants jouer avec l'acquacil ou ses accessoires pour éviler tout risque d'étouffement.

• Veuillez uniquement utiliser les accessoires fourmils ou autorisés par le fabricant.

• L'alimentation de l'appareil doit satisfaire aux exigences de la tension d'entrée de l'appareil. Veuillez uniquement utiliser la prise protégée contre les surtensions fournie.

- Avant de brancher ou de débrancher tout câble, assurez-vous que vos mains sont complètement sèches.

- Ne renversez aucun liquide sur le produit et n'utilisez pas l'équipement près de l'eau, par exemple, près d'une baignoire, d'un

lavabo, d'un évier, dans sous-sol humide ou près d'une piscine.

• Veuillez à ne pas marcher sur tirer sur ou plier les câbles de l'ancarel, cela pourrait entraîner son mauvais fonctionnement.

- En cas d'orang, n'utilisez pas l'appareil et débranchez-le de son alimentation. Débranchez la prise d'alimentation et

l'Aquimetric Digital Subscriber Line (ADSL) À faire torsadée (le câble de fréquence radio) pour éouter le toure

• Si l'annaril mela inatties nandant une leuvene variada du terme débranchezés de l'alimentation électricité et débranchées

le cordon d'alimentation.

• Si l'annaril émet de la lumière des relours ou bruits anneraux débranchés l'annaril de ses alimentations et débranchées

immédiatement le cordon d'alimentation. Pour toute réparation, contactez le centre de service spécifié

• N'insérez aucun choix dans les Joints de l'appamil ne faisant pas partie du produit ou n'est pas un produit auxiliaire

• Lruei de kritsakar na aktie, conassam dissoed la aktie de uies à la bume de la l'ansouil file d'inkasakar nus la aktie de

mise à la terre jusqu'à ce que nous les autres câbles aient été débranchés.

Exigences de nettovage

• Avant de pretoux l'appareil, préteux de l'utiliser et déprérentez le de sera alimentation

• Utilienz un chiffon deux, ses et aménatique pour nellovet l'appareil

- Mischenez la prise d'simulation propre et sechre. Une prise sale ou humide peut causer des chocs électriques et autres

RECYCLAGE ENVIRONNEMENTAL

Ne jetez pas cet appareil avec les déchets ménagers

Contactez vos collectivités locales pour savoir comment l'éliminer de laçon écologique. La boile en carton, l'emballage en plastique et les composants de l'appareil peuvent être recyclés conformément à la réglementation en vigueur dans votre pays.

Respectez toujours la réglementation en vigueur

Les personnes qui l'enfriignent sont passibles de poursuites judiciaires. Le symbole de poubelle barrée apposé sur l'apparel signifie que lorsque celui-ci a atteint sa fin de vie utile, il doit être amené à un centre de traitement des déchets spécial et traité séparément des déchets ménagers ordinaires.

Dérapnage

L'unité ne peut pas alimenter le dispositif de Yealink

Mauvaise comparation avec la liche

1. Nettovez le fiche avec un chiffon sec

2. Branchez-la sur une autre prise mursie

L'environnement d'utilisation est hors de la plage de températures de fonctionnement

1. Utiliez l'annueil duur en plano de température de l'actionnement

Le câbia entre l'appamil et le dispositif Yezlink est mai branché

Vous ne pouvez pas brancher la câble correctement.

1. Vous s'est n'ou t-êbre branché la raisvais cienoeilif Yeslink

2. Utilisant une source d'alimentation approxéré

3. Offense and source data information app

Le part abrassii pani neu de le paudaboro

1. Netloyez le port.

Contactez votre revendeur ou un réparaleur agrée pour toute autre question.

Informations de contact

YEALINK NETWORK TECHNOLOGY CO.,LTD
