Tipo de producto	Ventilador de columna
Marca	Bimar
Modelo	VPM411
Uso	Doméstico, ventilación interior
Alturas disponibles	123 cm (sin columna intermedia) o 170 cm (con columna intermedia)
Alimentación	Red eléctrica (tensión según placa de características)
Velocidades	3 velocidades (mínima, media, máxima)
Oscilación horizontal	Sí, activable mediante selector (derecha-izquierda)
Inclinación vertical	Sí, manual (arriba-horizontal-abajo)
Indicador luminoso	Círculo luminoso encendido en funcionamiento
Montaje requerido	Sí, con base, columnas y rejilla de protección
Rejilla de protección	Rejilla frontal desmontable
Materiales	Metal y plástico
Limpieza	Paño suave ligeramente húmedo, no sumergir
Mantenimiento	Desempolvar los orificios de ventilación del motor regularmente
Seguridad	No utilizar sin rejilla o con rejilla dañada; no insertar objetos
Protección térmica	No especificada
Reparabilidad	Reemplazo del cable por profesional cualificado
Piezas de repuesto	Contactar al fabricante o servicio postventa
Temperatura ambiente máxima	40°C
Peso	No especificado (estimación ~5 kg)
Dimensiones (base)	No especificadas

Preguntas frecuentes - VPM411 Bimar

¿Cómo ensamblar el ventilador Bimar VPM411?

Siga los pasos de la Fig. 1: fije la columna inferior a la base con el tornillo, atornille la columna intermedia y luego la columna superior. Inserte el cable en las columnas, conecte las clavijas macho/hembra y bloquee. Fije la cabeza del ventilador en la columna superior con el tornillo. Finalmente, coloque el cable en la guía debajo de la base y fíjelo con la placa y los tornillos.

¿Cuáles son las velocidades disponibles y cómo usarlas?

El selector permite 3 velocidades: 1 (mínima), 2 (media), 3 (máxima). Gire el selector a la posición deseada. La oscilación horizontal también se activa mediante el selector (posiciones 1, 2, 3 con oscilación).

¿Cómo limpiar el ventilador sin dañarlo?

Desenchufe siempre el aparato antes de limpiar. Use un paño suave ligeramente húmedo. No use productos abrasivos o corrosivos. No sumerja ninguna parte en agua. Mantenga los orificios de ventilación del motor libres de polvo.

¿Puedo usar el ventilador sin la rejilla de protección?

No, el ventilador debe usarse únicamente con la rejilla de protección correctamente ensamblada. El uso sin rejilla presenta riesgo de lesiones.

¿Cómo ajustar la inclinación vertical?

La inclinación vertical se ajusta manualmente orientando el cuerpo del motor hacia arriba, horizontal o abajo, según la dirección deseada.

¿Qué hacer si el cable de alimentación está dañado?

El cable debe ser reemplazado por el fabricante, su servicio de asistencia técnica o una persona calificada para evitar cualquier riesgo. No use el aparato con un cable dañado.

¿Puede usarse el ventilador en exteriores?

No, el aparato está diseñado solo para uso interior. No exponga el ventilador a agentes atmosféricos (sol, lluvia, etc.).

¿Cómo almacenar el ventilador durante períodos de inactividad?

Guárdelo al abrigo del polvo y la humedad, idealmente en su embalaje original. Límpielo antes de almacenarlo.

¿Puede ser usado el aparato por niños?

Los niños menores de 8 años no deben usar el aparato. Los niños de 8 años o más pueden usarlo bajo supervisión. Los niños no deben jugar con el aparato y la limpieza no debe ser realizada por niños sin supervisión.

¿Cómo desechar el ventilador al final de su vida útil?

No deseche el aparato con los residuos domésticos. De acuerdo con la directiva europea 2011/65/UE, deposítelo en un centro de recogida selectiva o devuélvalo a un vendedor que ofrezca este servicio. El símbolo del contenedor tachado recuerda esta obligación.

MANUAL DE USUARIO VPM411 Bimar

FOLLETO DE INSTRUCCIONES

VENTILATORE A PIANTANA

FLOOR FAN

STANDVENTILATOR

VENTILATEUR À PIED

VENTILADOR DE PIE

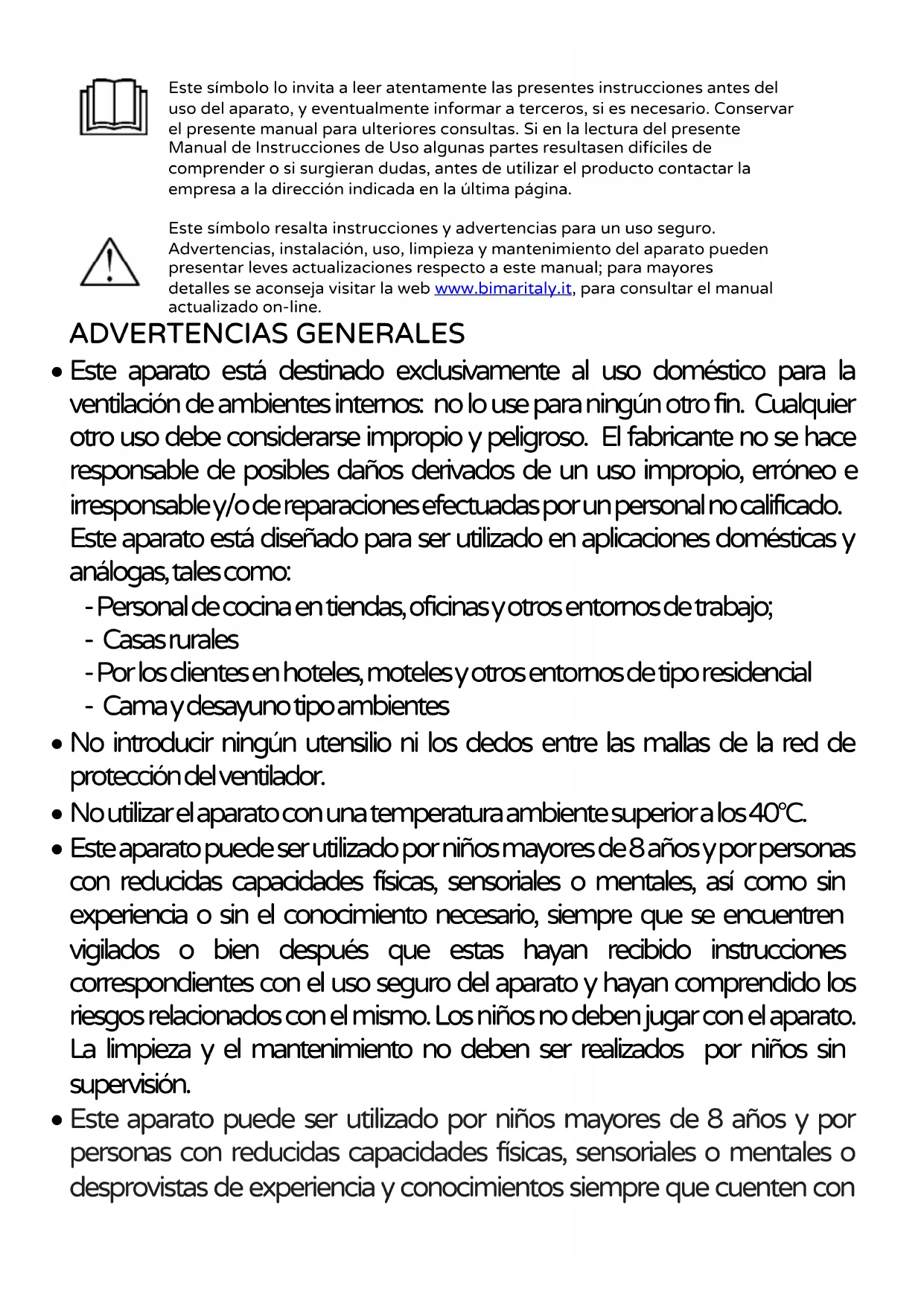

Este símbolo lo invita a leer atentamente las presentes instrucciones antes del uso del aparato, y eventualmente informar a terceros, si es necesario. Conservar el presente manual para ulteriores consultas. Si en la lectura del presente Manual de Instrucciones de Uso algunas partes resultasen difíciles de comprender o si surgieran dudas, antes de utilizar el producto contactar la empresa a la dirección indicada en la última página.

Este símbolo resalta instrucciones y advertencias para un uso seguro. Advertencias, instalación, uso, limpieza y mantenimiento del aparato pueden presentar leves actualizaciones respecto a este manual; para mayores detalles se aconseja visitar la web www.bimaritaly.it, para consultar el manual actualizado on-line.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes internos: no lo use para ningún otro fin. Cualquier otro uso debe considerarse impropio y peligroso. El fabricante no se hace responsable de posibles daños derivados de un uso impropio, erróneo e irresponsable y/o de reparaciones efectuadas por un personal no calificado. Este aparato está diseñado para ser utilizado en aplicaciones domésticas y análogas, tales como:

• Personal de cocina en tiendas, oficinas y otros entornos de trabajo;
• Casas rurales
• Por los clientes en hoteles, moteles y otros entornos de tipo residencial
• Cama y desayuno tipo ambientes

- No introducir ningún utensilio ni los dedos entre las mallas de la red de protección del ventilador.

- No utilizar el aparato con una temperatura ambiente superior a los 40°C.

- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales, así como sin experiencia o sin el conocimiento necesario, siempre que se encuentren vigilados o bien después que estas hayan recibido instrucciones correspondientes con el uso seguro del aparato y hayan comprendido los riesgos relacionados con el mismo. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o desprovistas de experiencia y conocimientos siempre que cuenten con

una vigilancia adecuada o que hayan recibido instrucciones sobre cómo utilizar el aparato en condiciones de seguridad comprendiendo los peligros que comporta. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no pueden ser efectuadas por niños de edad inferior a 8 años sin la supervisión de un adulto.

- El aparato debe ser mantenido fuera del alcance de los niños.

- Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas para evitar los riesgos de incendio, de descargas eléctricas y de lesiones físicas.

- No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional calificado.

- Asegurarse de que el ventilador funciona correctamente: de no ser así, apagar el aparato y hacerlo revisar por personal profesional calificado.

- No desplazar el aparato mientras está funcionando.

- Si el aparato no está en función, sacar la clavija de la toma de corriente.

- Desconectar siempre el aparato de la toma de corriente antes de ensamblar, desmontary limpiar el aparato

- No dejar el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).

- No tocar el aparato con las manos o los pies mojados.

- No tirar del cable para desplazar el aparato.

- No tirar del cable de alimentación o del propio aparato para sacar la clavija de la toma de corriente.

- Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso por una persona con una calificación similar a fin de prevenir cualquier riesgo.

- Este aparato no está destinado a ser controlado por un temporizador externo o por un sistema de mando a distancia separado, esto para evitar el riesgo de incendio si el aparato estuviera cubierta o colocado de forma incorrecta.

- En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una reparación realizada por personal no calificado puede constituir una fuente de peligro y además anula la garantía.

INSTALACIÓN

- Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de

plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos. Atención: adhesivos y páginas publicitarias que se encuentran aplicados sobre la rejilla, deben ser extraidos antes de utilizar el aparato.

• Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica y que la toma sea provista de eficaz puesta a tierra (la empresa fabricante declina todo tipo de responsabilidad derivada de la falta de observación de esta norma). En caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de amperaje no tiene que ser inferior a la máxima del aparato.
• Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.
• La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.
• Posicionar el aparato lejos de:

- fuentes de calor (p. ej. llamas libres, horno a gas, etc.)

- depósitos de líquidos (por ejemplo fregaderos, etc) para evitar salpicaduras de agua o que se pueda caer (distancia mínima 2 metros)

-tejidos (cortinas, etc) o materiales volátiles que puedan obstruir la rejilla de aspiración; comprobar que la parte delantera también esté libre de materiales volátiles (polvo, etc.).

- La superficie de apoyo tiene que ser estable, no inclinada (ya que el aparato podría volcarse) y lisa.

MONTAJE

Atención: el ventilador puede ser utilizado solo si está completa y correctamente montado, es decir, completo con la base y la rejilla.

Atención: desconectar siempre el aparato de la toma de corriente antes de ensamblar el aparato. En caso de dudas hacer controlar o efectuar la operación por personal técnico capacitado. Para el montaje referirse a la Fig. 1.

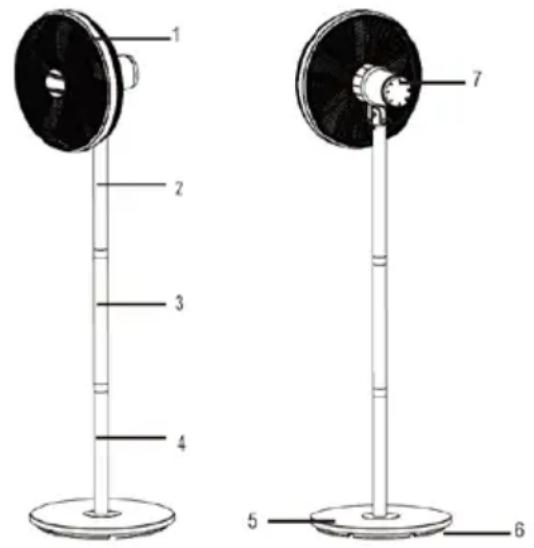

1 2 3 4 5 6 7

1) Rejilla delantera de protección
2) Columna superior
3) Columna intermedia
4) Columna inferior
5) Base
6) Contrapeso
7) Selector

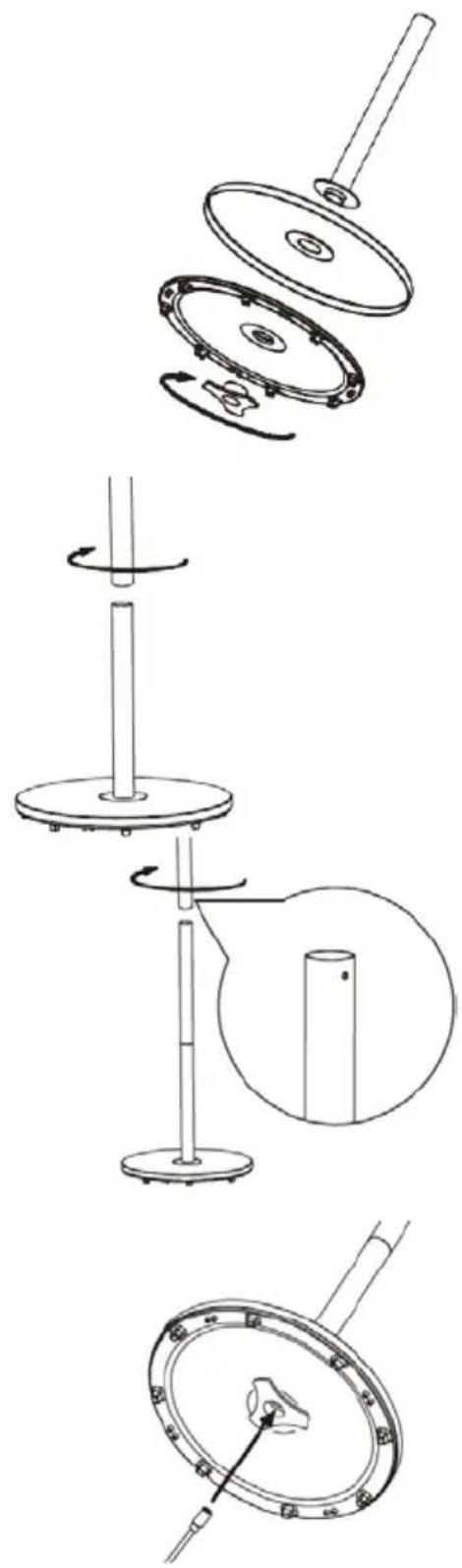

1. Fiijar la columna inferior (4) a la base y al contrapeso introduciéndola en su alojamiento, y bloquearla con la ayuda del tornillo. Al término de la operación, comprobar que la columna y la base están ensambladas correctamente y bien sujetas.
2. Atornillar la columna intermedia (3) sobre la columna inferior.
3. Enroscar la columna superior (2) sobre la intermedia atornillándola en sentido horario.
4. Introducir el cable eléctrico en el orificio de la columna base, inferior, intermedia y superior, de forma que el enchufe de alimentación quede en la parte inferior.

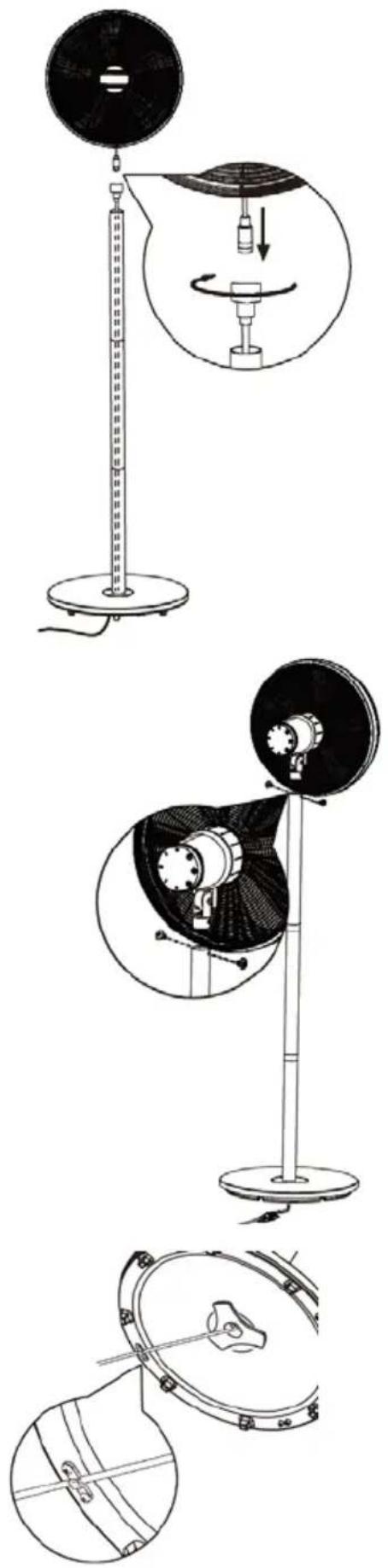

1. La unión entre las dos piezas del cable eléctrico se realiza a través de los pines de conexión macho y hembra: introdúzcalos completamente y bloquéelos con la virola. Al final del trabajo, asegúrese de que los dos enchufes estén completamente conectados.

2. Introducir la cabeza del ventilador en la columna superior de tal forma que los dos orificios coincidan, y bloquear los dos elementos atornillando el tornillo (5) en sentido horario y apretando a fondo. Al término de la operación, comprobar que la cabeza del ventilador y la columna están ensambladas correctamente y bien sujetas.

3. Ponga el aparato boca abajo sobre un paño u otra superficie blanda (cuidando de no dañar o deformar el grupo motor, las columnas y la base, para no comprometer el correcto funcionamiento); coloque el cable dentro de su guía en la parte inferior de la base y asegúrelo con la placa de fijación y los dos tornillos suministrados en su asiento.

Vuelva a colocar el dispositivo en posición vertical.

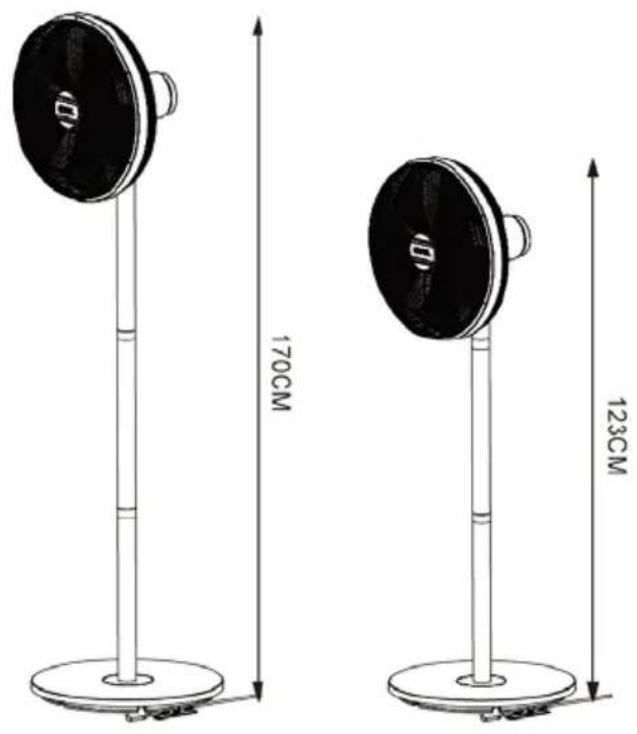

El ventilador se puede utilizar a dos (2) alturas

Si el ventilador se utiliza sin la columna intermedia (123 cm), se debe omitir el paso 2 durante el montaje.

170cm 123cm

USO

Antes de cada uso, comprobar que el aparato se encuentra en buen estado y que el cable eléctrico no está dañado. De no ser así, pedir su sustitución por parte del fabricante o de su servicio técnico, o en cualquier caso por parte de una persona con una calificación profesional equivalente, para así evitar todo posible riesgo.

Enchufar la clavija en la toma de corriente.

Ventilación: seleccionar la velocidad deseada con las teclas correspondientes (7):

1 - Velocidad mínima 2 - Velocidad intermedia 3 - Velocidad máxima

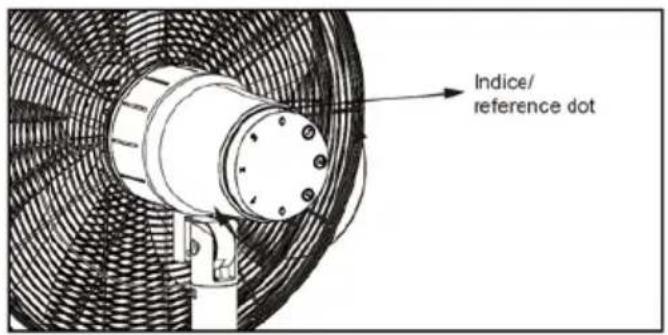

Para activar la oscilación horizontal (derecha-izquierda) con la velocidad correspondiente, gire:

① = Velocidad mínima. ② = Velocidad intermedia. ③ = Velocidad máxima

Durante el funcionamiento del dispositivo, el círculo del indicador luminoso se ilumina Inclinación vertical (arriba-abajo): se selecciona, dirigiendo el cuerpo motor hacia la dirección deseada (arriba-horizontal-abajo).

Para apagar el ventilador, conmutar el selector a la posición 0 y sucesivamente extraer la clavija de la toma de corriente.

En caso de inactividad prolongada, extraer la clavija de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de efectuar las normales operaciones de limpieza quitar el enchufe de la toma de corriente.

• Asegurarse que el ventilador se encuentre desconectado de la red de alimentación antes de quitar la pantalla de protección.
• Para la limpieza utilizar un paño suave, ligeramente humedecido: no utilizar productos abrasivos o corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: en el caso que sucediese no sumergir la mano en el líquido y ante todo quitar el enchufe de la toma de corriente. Secar con mucho cuidado el artefacto y verificar que todas las partes eléctricas se encuentren secas: en caso de dudas póngase en contacto con personal técnico capacitado.
• Es indispensable mantener los orificios de aireación del motor libres de polvos y pelusas.
• Para períodos largos de inutilizo, es necesario conservar el ventilador lejos del polvo y la humedad; se recomienda utilizar el embalaje original.
• En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.
• Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE.

Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos.

Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio.

Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos. Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a las informaciones
Descrizione/Description/Description/ Beschreibung/Descripción	Simbolo/Symbol/ Symbol/Símbolo	Valore/Value/Valeur/Wert/Valor	Unità/Unit/Unité/Einheit/Símbolo
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/ Maximaler Luftdurchsatz des Lüfters/Capacidad máxima de aire	F	67.73	m^3/min
Potenza assorbita del ventilatore/Fan power input/Puissance d'entrée ventilateur/Eingangsleistung des Lüfters/Potencia absorbida por el ventilador	P	53.3	W
Valori di esercizio/Service value/Valeur de fonctionnement/Betriebswert/ Valores de funcionamiento	SV	1.27	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/ Consommation électrique en veille/ Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	-	W
Livello di potenza sonora del ventilatore/Fan sound power level/Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	64.95	dB(A)
Velocità massima dell'aria/Maximum air velocity/Vitesse maximale de l'air/Maximale Luftstromgeschwindigkeit/Velocidad máxima del aire	c	3.64	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/Normativas de medición para valores de funcionamiento	Regolamento/Commission Regulation/ Valeur standard de fonctionnement /Kommissionsvorschrift / Regla mento: (UE)n.206/2012
