VPM411 - Ventilator Bimar - Kostenlose Bedienungsanleitung

Produkttyp	Turmventilator
Marke	Bimar
Modell	VPM411
Verwendung	Haushaltsgebrauch, Innenraumbelüftung
Verfügbare Höhen	123 cm (ohne Zwischensäule) oder 170 cm (mit Zwischensäule)
Stromversorgung	Stromnetz (Spannung gemäß Typenschild)
Geschwindigkeitsstufen	3 Stufen (niedrig, mittel, hoch)
Horizontale Oszillation	Ja, über Wahlschalter aktivierbar (rechts-links)
Vertikale Neigung	Ja, manuell (oben-horizontal-unten)
Leuchtanzeige	Leuchtender Kreis während des Betriebs
Montage erforderlich	Ja, mit Sockel, Säulen und Schutzgitter
Schutzgitter	Abnehmbares vorderes Gitter
Materialien	Metall und Kunststoff
Reinigung	Weiches, leicht feuchtes Tuch, nicht eintauchen
Wartung	Regelmäßig die Lüftungsschlitze des Motors entstauben
Sicherheit	Nicht ohne oder mit beschädigtem Gitter verwenden; keine Gegenstände einführen
Hitzeschutz	Nicht angegeben
Reparierbarkeit	Austausch des Kabels durch qualifiziertes Fachpersonal
Ersatzteile	Hersteller oder Kundendienst kontaktieren
Maximale Umgebungstemperatur	40°C
Gewicht	Nicht angegeben (geschätzt ~5 kg)
Abmessungen (Sockel)	Nicht angegeben

Häufig gestellte Fragen - VPM411 Bimar

Wie montiere ich den Bimar VPM411 Ventilator?

Befolgen Sie die Schritte in Abb. 1: Befestigen Sie die untere Säule mit der Schraube am Sockel, schrauben Sie die Zwischensäule und dann die obere Säule ein. Führen Sie das Kabel in die Säulen ein, verbinden Sie die Stecker (männlich/weiblich) und verriegeln Sie sie. Befestigen Sie den Ventilatorkopf mit der Schraube an der oberen Säule. Legen Sie das Kabel in die Führung unter dem Sockel und fixieren Sie es mit der Platte und den Schrauben.

Welche Geschwindigkeiten sind verfügbar und wie verwendet man sie?

Der Wahlschalter bietet 3 Stufen: 1 (niedrig), 2 (mittel), 3 (hoch). Drehen Sie den Wahlschalter auf die gewünschte Position. Die horizontale Oszillation wird ebenfalls über den Wahlschalter aktiviert (Positionen 1, 2, 3 mit Oszillation).

Wie reinige ich den Ventilator, ohne ihn zu beschädigen?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder ätzenden Reinigungsmittel. Tauchen Sie keine Teile ins Wasser. Halten Sie die Lüftungsschlitze des Motors staubfrei.

Kann ich den Ventilator ohne Schutzgitter verwenden?

Nein, der Ventilator darf nur mit korrekt montiertem Schutzgitter verwendet werden. Die Verwendung ohne Gitter birgt Verletzungsgefahr.

Wie stelle ich die vertikale Neigung ein?

Die vertikale Neigung wird manuell eingestellt, indem der Motorkörper je nach gewünschter Richtung nach oben, horizontal oder unten ausgerichtet wird.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel muss vom Hersteller, seinem technischen Kundendienst oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden. Verwenden Sie das Gerät nicht mit beschädigtem Kabel.

Kann der Ventilator im Freien verwendet werden?

Nein, das Gerät ist nur für den Innenbereich bestimmt. Setzen Sie den Ventilator keinen Witterungseinflüssen (Sonne, Regen usw.) aus.

Wie lagere ich den Ventilator bei Nichtgebrauch?

Lagern Sie ihn staub- und feuchtigkeitsgeschützt, idealerweise in der Originalverpackung. Reinigen Sie ihn vor der Lagerung.

Kann das Gerät von Kindern verwendet werden?

Kinder unter 8 Jahren dürfen das Gerät nicht benutzen. Kinder ab 8 Jahren dürfen es unter Aufsicht verwenden. Kinder dürfen nicht mit dem Gerät spielen und die Reinigung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht über den Hausmüll. Gemäß der europäischen Richtlinie 2011/65/EU geben Sie es an einer Sammelstelle oder bei einem Händler, der diesen Service anbietet, ab. Das Symbol der durchgestrichenen Mülltonne erinnert an diese Verpflichtung.

BEDIENUNGSANLEITUNG VPM411 Bimar

Bitte lesen Sie vor der Benutzung des Gerätes sorgfältig diese Anleitungen und setzen Sie gegebenenfalls Dritte darüber in Kenntnis. Gebrauchsanleitung zum weitren nachschlagen nachscklagen aufbewahren.

Sollten während des Lesens dieser Bedienungsanleitung Fragen aufkommen oder irgendwelche Stellen schwer verständlich sein, dann kontaktieren Sie vor dem Gebrauch des Geräts den Hersteller unter der Adresse, die auf der letzten Seite angegeben ist.

Dieses Symbol hebt Anweisungen und Warnhinweise für den sicheren Gebrauch hervor. Warnhinweise, Installation, Gebrauch, Reinigung und Wartung können geringfügig von diesem Handbuch abweichen; für weitere Details gehen Sie bitte auf die Webseite www.bimaritaly.it und konsultieren Sie das aktualisierte Online-Handbuch.

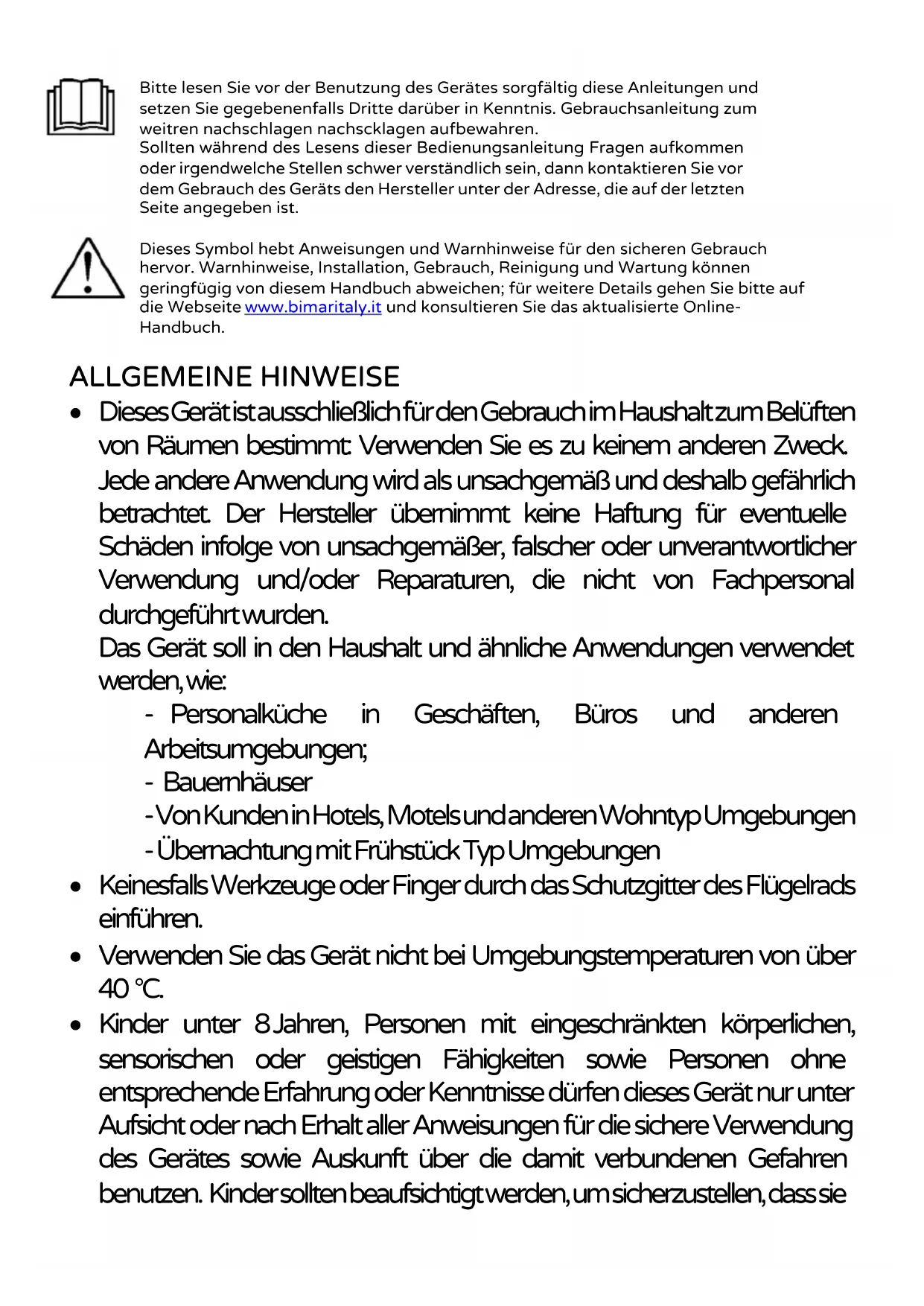

ALLGEMEINE HINWEISE

- Dieses Gerät ist ausschließlich für den Gebrauch im Haushalt zum Belüften von Räumen bestimmt: Verwenden Sie es zu keinem anderen Zweck. Jede andere Anwendung wird als unsachgemäß und deshalb gefährlich betrachtet. Der Hersteller übernimmt keine Haftung für eventuelle Schäden infolge von unsachgemäßer, falscher oder unverantwortlicher Verwendung und/oder Reparaturen, die nicht von Fachpersonal durchgeführt wurden.

Das Gerät soll in den Haushalt und ähnliche Anwendungen verwendet werden, wie:

• Personalküche in Geschäften, Büros und anderen Arbeitsumgebungen;
• Bauernhäuser
• Von Kunden in Hotels, Motels und anderen Wohntyp Umgebungen

• Übernachtung mit Frühstück Typ Umgebungen

• Keinesfalls Werkzeuge oder Finger durch das Schutzgitter des Flügelrads einführen.

• Verwenden Sie das Gerät nicht bei Umgebungstemperaturen von über 40 °C.
• Kinder unter 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen ohne entsprechende Erfahrung oder Kenntnisse dürfen dieses Gerät nur unter Aufsicht oder nach Erhalt aller Anweisungen für die sichere Verwendung des Gerätes sowie Auskunft über die damit verbundenen Gefahren benutzen. Kinders sollten beaufsichtigt werden, um sicherzustellen, dass sie

nicht mit dem Gerät spielen. Vom Anwender durchzuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie die notwendige Aufsicht oder Anweisungen im Hinblick auf den sicheren Umgang mit dem Gerät erhalten, und wenn sie sich der möglichen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Die Säuberung und Wartung darf nicht von Kindern durchgeführt werden, außer wenn sie über 8 Jahre alt sind und dabei beaufsichtigt werden.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
• Achtung: Beim Umgang mit Elektrogeräten immer die grundsätzlichen Sicherheitsmaßnahmen beachten. Damit vermeiden Sie Brandgefahr sowie die Gefahr von Stromschlägen und Körperverletzungen.
• Benutzen Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert oder beschädigt zu sein scheint. Im Zweifelsfall wenden Sie sich an eine Fachkraft.
• Vergewissem Sie sich, dass das Flügelrad korrekt funktioniert: Sollte dem nicht so sein, schalten Sie das Gerät ab, und lassen Sie es durch entsprechend qualifiziertes Fachpersonal überprüfen.
• Verrücken Sie das Gerät nicht während des Betriebs.
• Wenn das Gerät nicht in Betrieb ist, ziehen Sie den Stecker aus der Steckdose.
• Trennen Sie das Gerät immer erst von der Steckdose, bevor Sie es auseinander- oder zusammenbauen oder reinigen.
• Setzen Sie das Gerät nicht der Witterung (direkte Sonneneinstrahlung, Regen usw.) aus.
• Berühren Sie das Gerät niemals mit nassen oder feuchten Händen oder Füßen.

• Ziehen Sie nie am Netzkabel, um das Gerät zu verrücken.

• Ziehen Sie nicht am Kabel, um den Netzstecker aus der Steckdose zu ziehen.

• Eins beschädigtes Netzkabel muss vom Hersteller, seinem Kundendienst oder von einem entsprechend qualifizierten Fachmann ausgewechselt werden, damit jegliche Risiken ausgeschlossen werden können.
• Benutzen Sie das Gerät nicht mit einer Zeitschaltuhr oder einem sonstigen System zur Programmierung oder Fernbedienung, um Brandgefahr zu vermeiden, falls das Gerät abgedeckt oder nicht ordnungsgemäß positioniert ist.
• Schalten Sie das Gerät bei einem Defekt oder einer Störung sofort ab und lassen Sie es von einer Fachkraft kontrollieren; Reparaturen durch unqualifiziertes Personal können gefährlich sein und führen zum Verfall der Garantie.

INSTALLATION

• Prüfen Sie nach dem Auspacken, dass das Gerät unversehrt ist; benutzen Sie das Gerät im Zweifelsfall auf keinen Fall und wenden Sie sich an entsprechend qualifiziertes Fachpersonal. Das Verpackungsmaterial (Kunststoffbeutel, Polystyrolschaum usw.) darf nicht in die Reichweite von Kindern gelangen, da es eine Gefahrenquelle darstellt, und es und muss gemäß den geltenden Bestimmungen in den entsprechenden Behältern für die getrennte Abfallentsorgung entsorgt werden. Achtung: Eventuelle Aufkleber oder Werbezettel am Gitter müssen vor dem Gebrauch des Gerätes von diesem entfernt werden.
• Bevor Sie das Gerät an die Steckdose anschließen, kontrollieren Sie, dass die auf dem Typenschild angegebenen Werte mit denen der Stromversorgung übereinstimmen. Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Sollten der Stecker des Gerätes und die vorhandene Steckdose nicht kompatibel sein, lassen Sie die Steckdose von entsprechend qualifiziertem Fachpersonal austauschen. Dieses muss sicherstellen, dass der Querschnitt der Kabel der Steckdose für die Leistungsaufnahme des Gerätes geeignet ist. Im Allgemeinen wird von der Verwendung von Verlängerungen und/oder Adaptern abgeraten. Falls ihre Verwendung jedoch unumgänglich ist, so müssen diese den geltenden Sicherheitsvorschriften entsprechen und ihre Stromstärke (Ampere) darf nicht niedriger sein, als die maximale Stromstärke des Gerätes.
• Prüfen Sie vor jeder Verwendung, dass sich das Gerät in einem guten Zustand befindet und dass das Stromkabel nicht beschädigt ist: Wenden Sie sich im Zweifelsfall an entsprechend qualifiziertes Personal.
• Die Steckdose muss leicht zugänglich sein, damit der Stecker im Bedarfsfall problemlos aus der Steckdose gezogen werden kann.
• Stellen Sie das Gerät fern von Folgendem auf:
• Hitzequelle (z. B. offene Flammen, Gasofen etc.)
• Flüssigkeitsbehältern (z. B. Waschbecken), um die Berührung mit Spritzwasser oder das Fallen des Gerätes in Wasser zu vermeiden (Mindestabstand 2 Meter)
• Stoffen (Vorhänge usw.) oder fliegenden Materialien, die das Schutzgitter auf der Saugseite verdecken könnten; vergewissern Sie sich auch, dass der vordere Teil sauber und unverstellt ist ist (ohne Staub usw.).

- Stellen Sie das Gerät auf einer stabilen, waagerechten und glatten Fläche auf (das Gerät könnte sonst umkippen).

MONTAGE

Achtung: der Ventilator kann ausschließlich bei vollständiger und ordnungsgemäßer Montage verwendet werden, d.h. mit Grundgestell, Halterung und Schutzgitter.

Achtung: trennen Sie das Gerät immer erst von der Steckdose, bevor Sie es auseinande. Im Zweifelsfall lassen Sie bitte diese Arbeit von qualifizierten Fachkräften kontrollieren oder durchführen. Für die Montage verweisen wir auf Abb. 1.

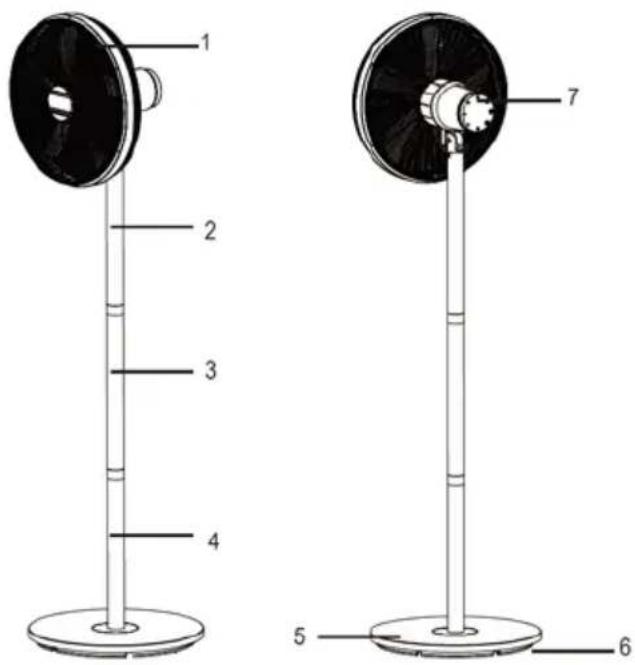

1 2 3 4 5 6 7

1) Vorderes Schutzgitter
2) Oberes Standrohr
3) Mittleres Standrohr
4) Unteres Standrohr
5) Grund
6) Gegengewicht
7) Wahlschalter

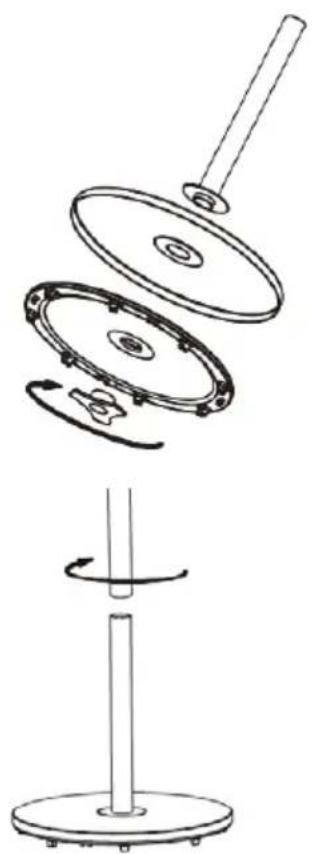

1) Das untere Standrohr (4) am Untersatz und am Gegengewicht befestigen, indem es in seinen Sitz eingeführt und mit der L-förmigen Schraube. Nach Abschluss dieses Arbeiten überprüfen, dass das Standrohr und der Untersatz ordnungsgemäß und fest zusammengebaut sind.

2) Das mittlere Standrohr (3) auf das untere Standrohr schrauben.

3) Das obere Standrohr (2) im Uhrzeigersinn auf das mittlere Standrohr schrauben.

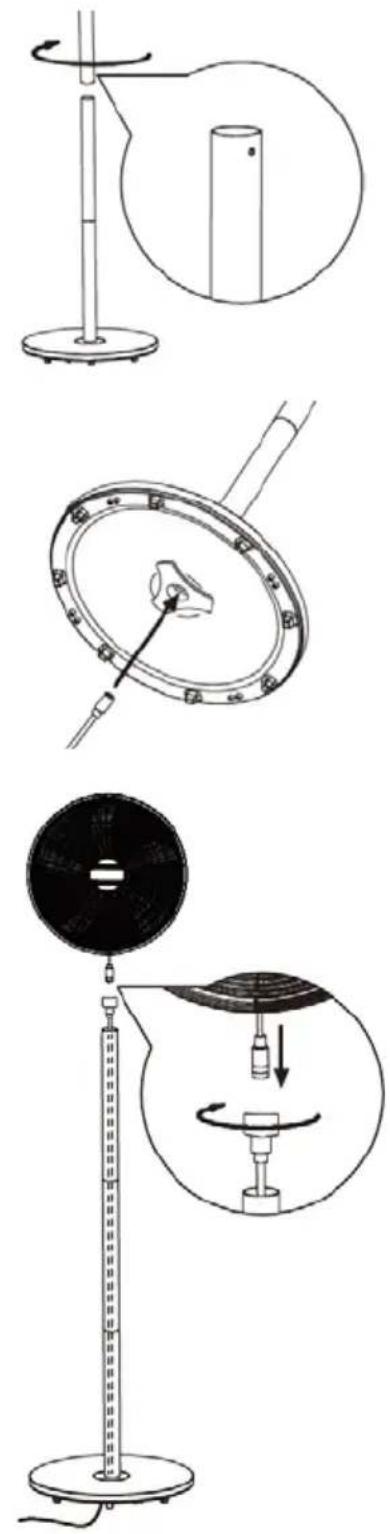

4) Stecken Sie das Stromkabel in das Loch in der Basis, unteren, mittleren und oberen Säule, sodass sich der Netzstecker im unteren Teil befindet

5) Die Verbindung zwischen den beiden Teilen des Stromkabels erfolgt über die männlichen und weiblichen Verbindungsstifte: vollständig einstecken und mit der Ringmutter sichern. Vergewissern Sie sich am Ende der Arbeiten, dass die beiden Stecker vollständig verbunden sind.

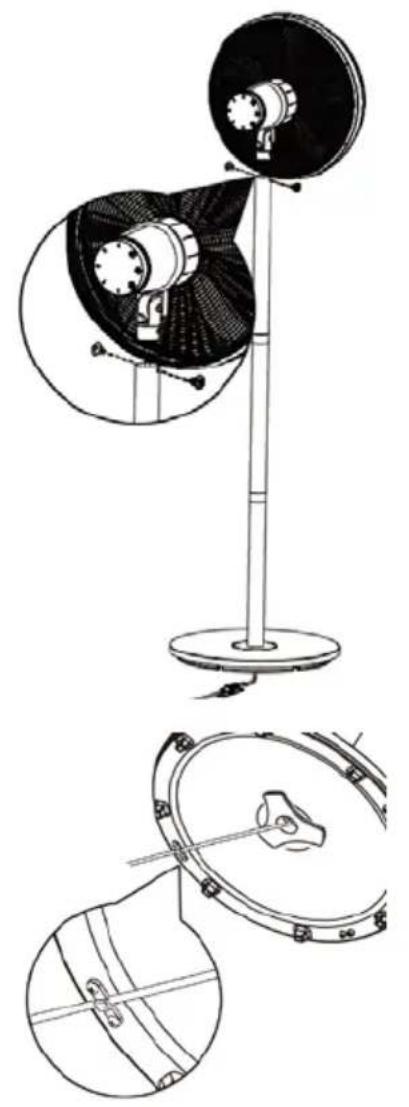

6) Den „Ventilatorkopf“ so auf das obere Standrohr aufstecken, dass die beiden Löcher aufeinandertreffen und durch Eindrehen und Festziehen der Schraube im Uhrzeigersinn sicherstellen, dass der Ventilatorkopf blockiert ist. Nach Abschluss dieses Arbeiten überprüfen, dass der Ventilatorkopf und das Standrohr ordnungsgemäß und fest zusammengebaut sind.

7) Stellen Sie das Gerät mit der Oberseite nach unten auf ein Tuch oder eine andere weiche Oberfläche (achten Sie darauf, die Motoreinheit, die Säulen und den Sockel nicht zu beschädigen oder zu verformen, um den ordnungsgemäßen Betrieb nicht zu beeinträchtigen.); Legen Sie das Kabel in seine Führung an der Unterseite der Basis und befestigen Sie es mit der Befestigungsplatte und den beiden mitgelieferten Schrauben in seinem Sitz.

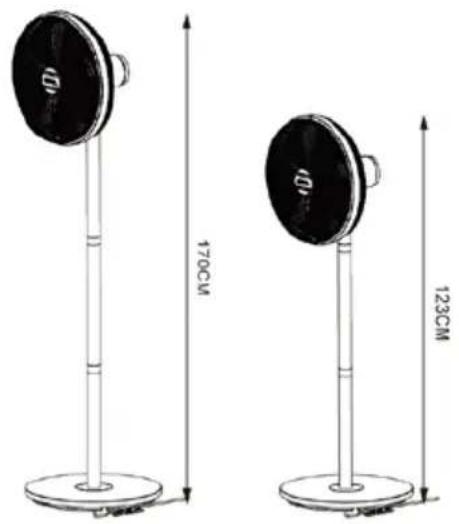

Positionieren Sie das Gerät wieder in einer vertikalen Position. Der Ventilator kann in zwei (2) Höhen verwendet werden

Wird der Ventilator ohne die Zwischensäule (123cm) verwendet, muss Schritt 2 bei der Montage übersprungen werden.

170CM 123CM

GEBRAUCH

Vor jedem Gebrauch immer den einwandfreien Zustand des Geräts überprüfen und kontrollieren, dass da Netzkabel nicht beschädigt ist: Ein beschädigtes Netzkabel muss vom Hersteller, seinem Kundendienst oder von einem entsprechend qualifizierten Fachmann ausgewechselt werden, damit jegliche Risiken ausgeschlossen werden können.

Den Netzstecker in die Netzsteckdose stecken.

Lüftung: Mit den hierfür vorgesehenen Tasten (7) die gewünschte Geschwindigkeit wählen: 1 – Langsamste Geschwindigkeit 2 – Mittlere Geschwindigkeit 3 – Maximale Geschwindigkeit Um die horizontale Oszillation (rechts-links) mit der entsprechenden Geschwindigkeit zu aktivieren, drehen Sie:

① = Langsamste Geschwindigkeit. ② = Mittlere Geschwindigkeit. ③ = Maximale Geschwindigkeit

Während des Betriebs des Geräts leuchtet der Kreis der Leuchtanzeige

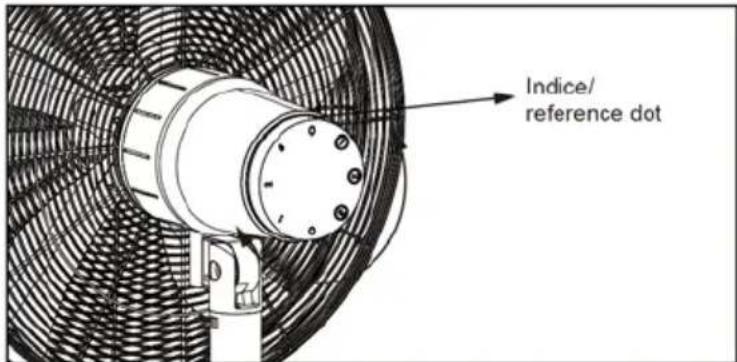

Vertikale Neigungseinstellung (auf-ab): Erfolgt durch Ausrichten des Motorkörpers in die gewünschte Richtung (nach oben - horizontal - nach unten).

Zum Abschalten des Ventilators den Wahlschalter auf Position „0“ drücken und anschließend den Netzstecker aus der Netzsteckdose ziehen.

Bei längerem Gerätestillstand den Netzstecker aus der Netzsteckdose ziehen.

REINIGUNG UND PFLEGE

Achtung: ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie das Gerät reinigen.

• Verwenden Sie zum Reinigen ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel.
• Kein Teil des Ventilators darf in Wasser oder andere Flüssigkeiten eingetaucht werden: Sollte dies geschehen, keinesfalls die Hand in die Flüssigkeit tauchen, sondern als Erstes den Netzstecker aus der Netzsteckdose ziehen. Trocknen Sie das Gerät sorgfältig und vergewissern Sie sich, dass alle elektrischen Teile trocken sind: Wenden Sie sich im Zweifelsfall an einen Fachmann.
  • Die Lüftungsöffnungen des Motors müssen unbedingt frei von Staub und sonstigen Verunreinigungen gehalten werden.
• Wenn Sie den Ventilator längere Zeit nicht verwenden wollen, müssen Sie ihn geschützt vor Staub und Feuchtigkeit aufbewahren. Wir empfehlen Ihnen, hierzu die Originalverpackung zu verwenden.
• Wenn Sie vorhaben, das Gerät nicht mehr zu verwenden, sollten Sie es unbrauchbar machen, indem Sie das Netzkabel abschneiden. Vergewissern Sie sich vorher, dass Sie den Netzstecker aus der Netzsteckdose gezogen haben! Außerdem sollten Sie dafür Sorge tragen, dass die gefährlichen Teile (wie z.B. das Flügelrad) keine Verletzungen verursachen können, wenn Sie von Kindern zum Spielen verwendet werden.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG.

Am Ende seiner Nutzungszeit darf das Produkt NICHT mit dem Hausmüll entsorgt werden. Es muss zu einer örtlichen Sammelstelle für Sondermüll oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.
