Tipo di prodotto	Ventilatore a colonna
Marca	Bimar
Modello	VPM411
Uso	Domestico, ventilazione interna
Altezze disponibili	123 cm (senza colonna intermedia) o 170 cm (con colonna intermedia)
Alimentazione	Rete elettrica (tensione secondo targhetta)
Velocità	3 velocità (minima, media, massima)
Oscillazione orizzontale	Sì, attivabile tramite selettore (destra-sinistra)
Inclinazione verticale	Sì, manuale (alto-orizzontale-basso)
Indicatore luminoso	Cerchio luminoso acceso in funzionamento
Assemblaggio richiesto	Sì, con base, colonne e griglia di protezione
Griglia di protezione	Griglia anteriore rimovibile
Materiali	Metallo e plastica
Pulizia	Panno morbido leggermente umido, non immergere
Manutenzione	Spolverare regolarmente i fori di ventilazione del motore
Sicurezza	Non utilizzare senza griglia o con griglia danneggiata; non inserire oggetti
Protezione termica	Non specificata
Riparabilità	Sostituzione del cavo da parte di un professionista qualificato
Pezzi di ricambio	Contattare il produttore o il servizio post-vendita
Temperatura ambiente max	40°C
Peso	Non specificato (stima ~5 kg)
Dimensioni (base)	Non specificate

Domande frequenti - VPM411 Bimar

Come assemblare il ventilatore Bimar VPM411?

Seguire i passaggi della Fig. 1: fissare la colonna inferiore alla base con la vite, avvitare la colonna intermedia poi la colonna superiore. Inserire il cavo nelle colonne, collegare i connettori maschio/femmina e bloccare. Fissare la testa del ventilatore sulla colonna superiore con la vite. Infine, posizionare il cavo nella guida sotto la base e fissarlo con la piastra e le viti.

Quali sono le velocità disponibili e come usarle?

Il selettore consente 3 velocità: 1 (minima), 2 (media), 3 (massima). Ruotare il selettore sulla posizione desiderata. L'oscillazione orizzontale si attiva anche tramite il selettore (posizioni 1, 2, 3 con oscillazione).

Come pulire il ventilatore senza danneggiarlo?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido leggermente umido. Non usare prodotti abrasivi o corrosivi. Non immergere alcuna parte in acqua. Mantenere i fori di ventilazione del motore liberi da polvere.

Posso usare il ventilatore senza la griglia di protezione?

No, il ventilatore deve essere utilizzato solo con la griglia di protezione correttamente assemblata. L'uso senza griglia comporta rischio di lesioni.

Come regolare l'inclinazione verticale?

L'inclinazione verticale si regola manualmente orientando il corpo del motore verso l'alto, orizzontale o verso il basso, a seconda della direzione desiderata.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo deve essere sostituito dal produttore, dal suo servizio di assistenza tecnica o da una persona qualificata per evitare rischi. Non utilizzare l'apparecchio con un cavo danneggiato.

Il ventilatore può essere usato all'esterno?

No, l'apparecchio è progettato solo per uso interno. Non esporre il ventilatore agli agenti atmosferici (sole, pioggia, ecc.).

Come conservare il ventilatore durante i periodi di inutilizzo?

Conservarlo al riparo da polvere e umidità, idealmente nell'imballaggio originale. Pulirlo prima della conservazione.

L'apparecchio può essere usato da bambini?

I bambini di età inferiore a 8 anni non devono utilizzare l'apparecchio. I bambini di 8 anni e oltre possono utilizzarlo sotto supervisione. I bambini non devono giocare con l'apparecchio e la pulizia non deve essere eseguita da bambini senza supervisione.

Come smaltire il ventilatore a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Conformemente alla direttiva europea 2011/65/UE, depositarlo in un centro di raccolta differenziata o restituirlo a un rivenditore che offre questo servizio. Il simbolo del cestino barrato ricorda questo obbligo.

MANUALE UTENTE VPM411 Bimar

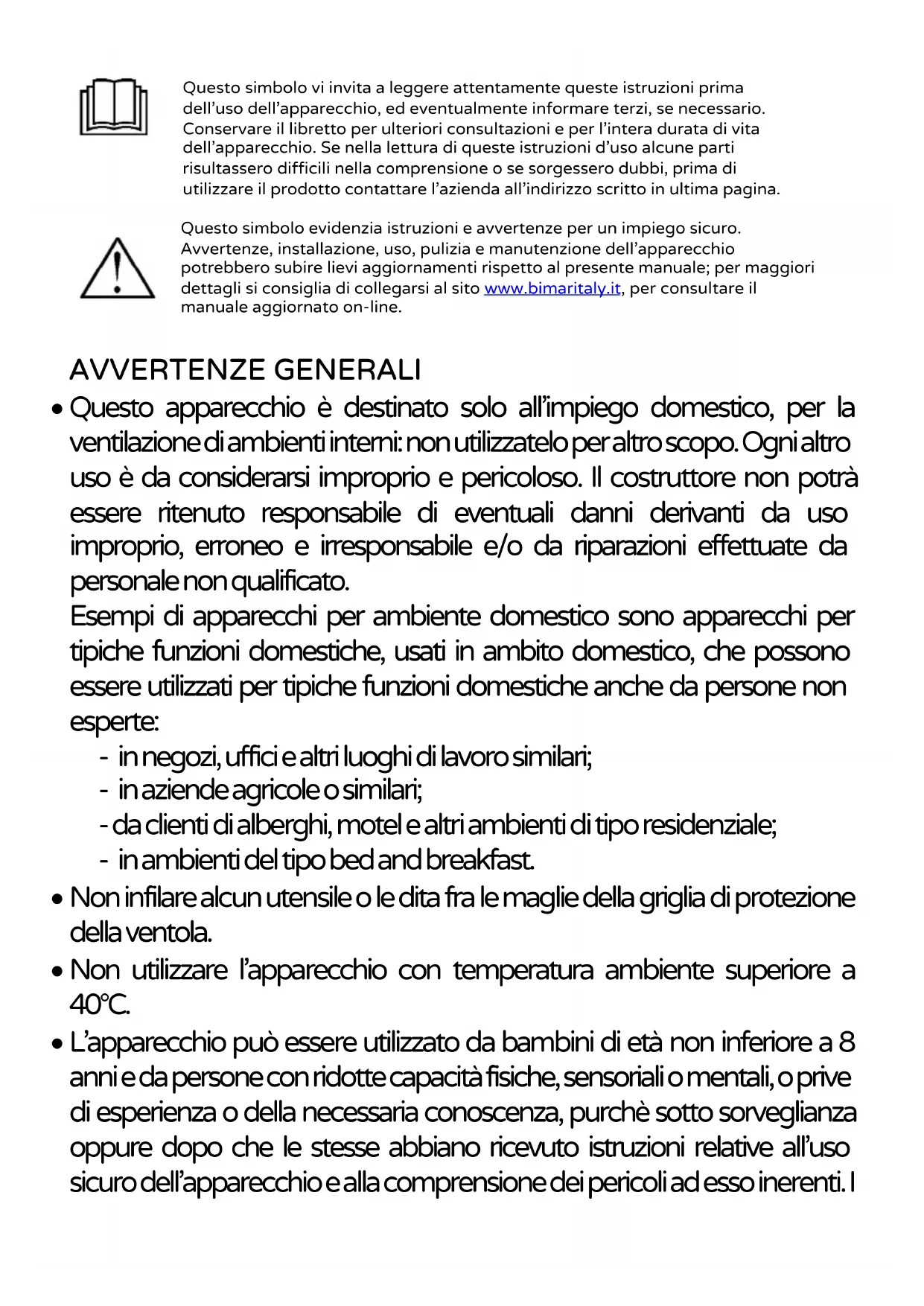

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

AVVERTENZE GENERALI

- Questo apparecchio è destinato solo all'impiego domestico, per la ventilazione di ambienti interni: non utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo residenziale;

• in ambienti del tipo bed and breakfast.

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• Non utilizzare l'apparecchio con temperatura ambiente superiore a 40°C.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I

bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.

- L'apparecchio deve essere mantenuto fuori dalla portata di bambini.

- Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

- Assicurarsi che la ventola funzioni correttamente: nel caso contrario spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato.

- Non spostare l'apparecchio durante il funzionamento.

- Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente.

- Scollegare sempre l'apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l'apparecchio.

- Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

- Non toccare l'apparecchio con mani o piedi bagnati.

- Non tirare il cavo per spostare l'apparecchio.

- Non tirare il cavo d'alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.

- Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- Questo apparecchio non è destinato a essere fatto funzionare: per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l'apparecchio sia coperto o sia posizionato in modo non corretto; o ad altro dispositivo che possa accendere l'apparecchio automaticamente, evitando così rischi di danni a persone, animali o cose.

- In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

- Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione (1).

INSTALLAZIONE

• Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata.
  Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno) e in base alle disposizioni del proprio Comune. Il sacchetto contenente la colonna oppure altre parti, che per le misure ridotte è privo di marcatura, per il suo smaltimento seguire le disposizioni del proprio Comune.
  Attenzione: eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell'uso dell'apparecchio.
• Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica e che la presa sia dotata di efficace messa a terra. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.
• Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
• Posizionare l'apparecchio lontano da:
• fonti di calore (ad es. fiamme libere, fornello gas, ecc.)

- contenitori di liquidi (ad esempio, lavelli ecc.) per evitare schizzi d'acqua o che vi possa cadere (distanza minima 2 metri) - tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sqombra da materiali volatili ( polvere, ecc.).

- La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia.

ASSEMBLAGGIO

Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla presa di corrente.

Attenzione: il ventilatore può essere utilizzato solo se completamente e correttamente assemblato, cioè completo di base e di griglia di protezione.

Nel caso di dubbio far controllare o eseguire l'operazione da personale professionalmente qualificato. Per l'assemblaggio si prenda come riferimento le figure.

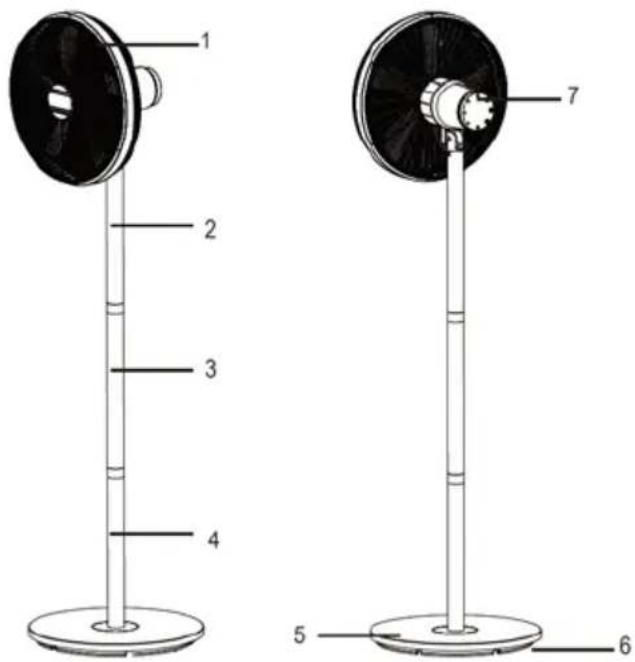

1 2 3 4 5 6 7

1) Griglia anteriore di protezione
2) Colonna superiore
3) Colonna intermedia
4) Colonna inferiore
5) Base
6) Contrappeso
7) Selettore

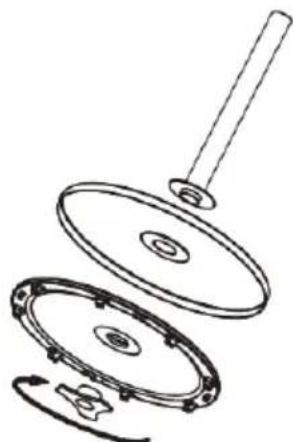

1. Fissare la colonna inferiore (4) alla base (5) e al contrappeso (6) inserendola nella propria sede, bloccarla mediante la ghiera. Al termine dell'operato, verificare che la colonna e base siano saldamente assemblati correttamente.

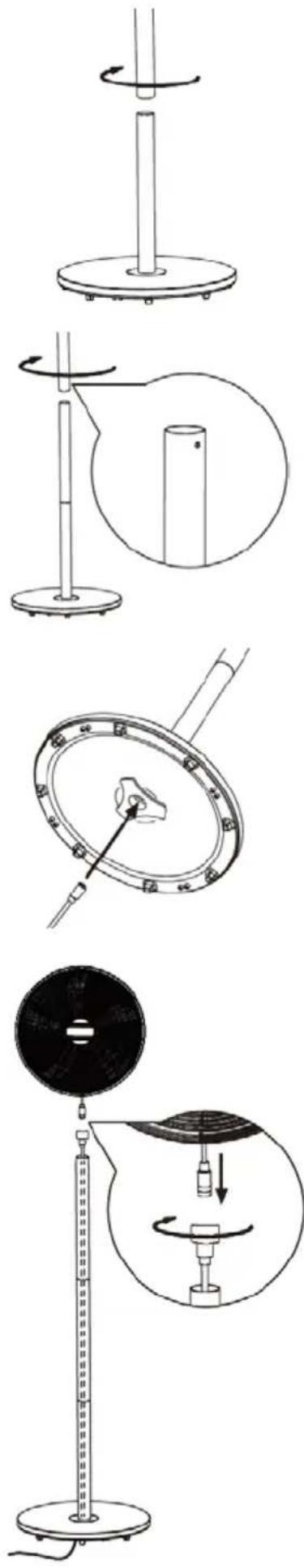

1. Avvitare la colonna intermedia (3) sulla colonna inferiore.
2. Avvitare in senso orario la colonna superiore (2) sulla colonna intermedia.
3. Inserire il cordone elettrico all'interno del foro della base, colonna inferiore, intermedia e superiore, in modo che la spina di alimentazione risulti nella parte inferiore.
4. La giunzione fra i due spezzoni del cordone elettrico, avviene tramite le spine di connessione maschio e femmina: inserirle a fondo e bloccarle tramite la ghiera. Al termine dell'operato assicurarsi che le due spine siano completamente collegate.

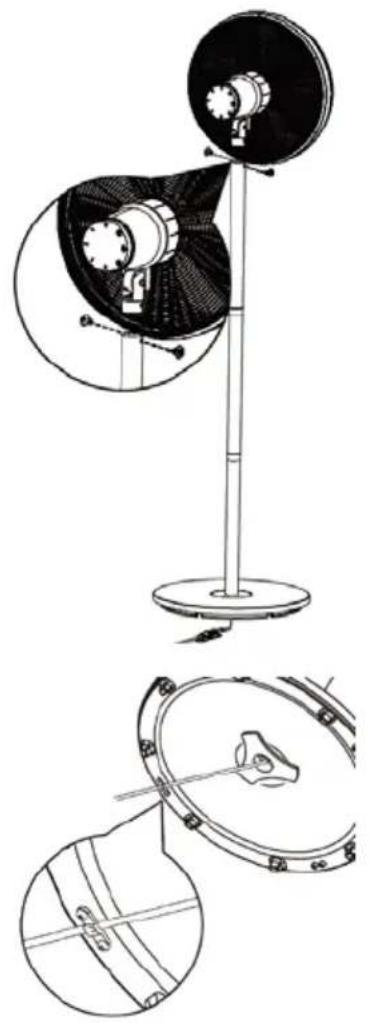

1. Inserire la "testa del ventilatore" alla colonna superiore in modo che i due fori collimino e assicurarne il bloccaggio avvitando le viti. Al termine dell'operato, verificare che la testa del ventilatore e la colonna siano saldamente assemblati correttamente.

2. Capovolgere l'apparecchio a terra su un panno o altra superficie morbida (facendo attenzione a non danneggiare o deformare l'unita motore, colonne e base, per non compromettere il buon funzionamento.); posizionare il cordone all'interno della propria guida sul fondo della base e fissarlo tramite la piastrina di fissaggio e le due viti in dotazione nella propria sede.

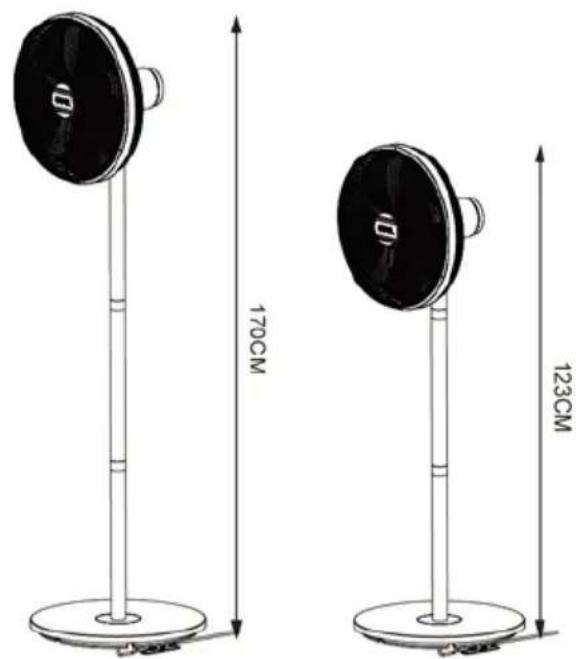

Riposizionare l'apparecchio in posizione verticale. Il ventilatore può essere utilizzato a due altezze differenti

Se il ventilatore viene utilizzato senza la colonna intermedia (123cm), durante l'assemblaggio bisogna "saltare" il punto n.2.

170CM 123CM

USO

Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

Inserire la spina nella presa di corrente.

Per accendere l'apparecchio, ruotare la manopola del selettore (7) nella posizione corrispondente alle velocità desiderate "1-2-3" pos. (si prenda come riferimento la figura a lato). 0 = Spento 1 = Velocità minima 2 = Velocità media

3 = Velocità massima

Per attivare l'oscillazione orizzontale (destra-sinistra) con la velocità corrispondente, ruotare:

① = Velocità minima. ② = Velocità media. ③ = Velocità massima

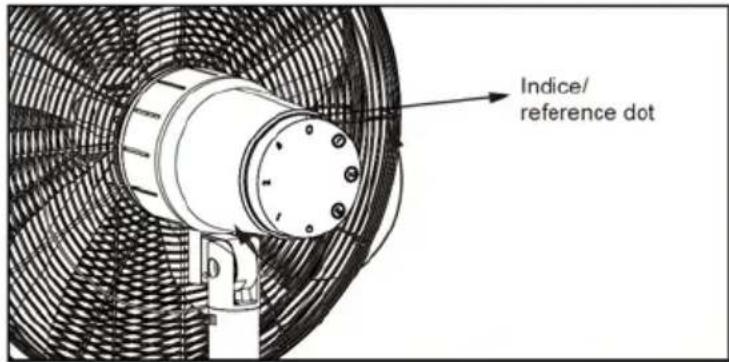

Durante il funzionamento dell'apparecchio si illumina il cerchio del segnalatore luminoso Inclinazione verticale (alto-basso): si seleziona, dirigendo il corpo motore nella direzione desiderata (alto-orizzontale-basso).

Per spegnere il ventilatore premere il selettore nella posizione "0" e successivamente togliere la spina dalla presa di corrente.

Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l'apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• E' indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.
• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l'imballo originale.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l'elica).
• Non disperdere nell'ambiente prodotti non biodegradabili, ma smaltirli nel rispetto delle norme vigenti. Alla fine della sua vita utile il prodotto non deve essere smaltito insieme ai rifiuti urbani.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
