Tipo de producto	Reloj de pared radiocontrolado
Recepción de radio	DCF77, sincronización automática
Visualización de la hora	12 h / 24 h, calendario perpetuo hasta 2099
Alarmas	2 alarmas diarias con repetición lunes-viernes / sábado-domingo / ambas
Repetición de alarma (snooze)	Ajustable de 5 a 60 minutos o desactivado
Visualización de temperatura	Rango -9,9 °C a +50 °C, cambio °C/°F
Visualización de humedad	Rango 20 % HR a 95 % HR
Idiomas del día de la semana	7 idiomas: inglés, alemán, francés, italiano, español, neerlandés, danés
Alimentación	2 pilas AA LR6 (pilas no incluidas)
Indicador de pilas bajas	Icono mostrado cuando las pilas deben ser reemplazadas
Dimensiones (aproximadas)	Aproximadamente 20 x 20 x 4 cm (estimación)
Peso (sin pilas)	Aproximadamente 300 g (estimación)
Material de la carcasa	Plástico
Tipo de pantalla	LCD positivo
Botones	Teclas SET, ALARM, UP, DOWN, °C/°F, WAVE, sensor SNOOZE
Temperatura de funcionamiento	Interior, protegido de la humedad y el polvo
Mantenimiento	Limpiar con un paño seco; no sumergir en agua
Conformidad	Directiva 2014/53/UE y ROHS 2011/65/CE
Garantía	Garantía legal de 2 años (según país)

Preguntas frecuentes - WS 8016 TECHNOLINE

¿Cómo ajustar la hora manualmente?

Mantenga presionada la tecla SET durante 2 segundos. Use UP y DOWN para ajustar los valores (tono, zona horaria, hora, minutos, año, mes, día, idioma). Presione SET para confirmar cada paso.

¿Cómo activar o desactivar la recepción de radio DCF?

Mantenga presionada la tecla WAVE hasta que 'RCC OFF' o 'RCC ON' se muestre brevemente. 'RCC ON' activa la sincronización automática.

¿Cómo ajustar las alarmas?

Mantenga presionada la tecla ALARM durante 3 segundos. Ajuste la hora, los minutos, la repetición (L-V, S-D o ambas) y la duración de la repetición de alarma para alarma 1 y luego alarma 2. Presione ALARM para confirmar.

¿Cómo usar la función snooze?

Cuando suene la alarma, presione el sensor táctil SNOOZE (parte B1) para repetir la alarma después del tiempo ajustado (5 a 60 minutos). Para salir del modo snooze, presione cualquier tecla o mantenga SNOOZE más de 2 segundos.

¿Cómo cambiar entre °C y °F?

Presione brevemente la tecla °C/°F para alternar entre la visualización en grados Celsius y Fahrenheit.

¿Por qué el reloj no muestra la hora correcta?

Verifique que el reloj recibe la señal DCF: el icono de antena debe estar fijo. Si parpadea, la búsqueda está en curso. Si está ausente, la recepción ha fallado. Aleje el reloj de las fuentes de interferencia (televisores, computadoras) y colóquelo cerca de una ventana. También puede iniciar manualmente la búsqueda con la tecla WAVE.

¿Cómo reemplazar las pilas y qué hacer en caso de mal funcionamiento?

Abra el compartimento de pilas (B10), retire las pilas viejas e inserte 2 pilas AA respetando la polaridad. En caso de problema, retire las pilas, espere unos segundos y luego vuelva a insertarlas para reiniciar el reloj.

¿Cómo ajustar el idioma del día de la semana?

En el modo de ajuste manual de la hora (mantenga SET 2 segundos), después de ajustar el día, la opción de idioma parpadea. Use UP o DOWN para seleccionar entre los 7 idiomas disponibles, luego presione SET para confirmar.

¿Cuáles son las precauciones de seguridad importantes?

Use el reloj solo en interiores. No lo exponga al agua, calor extremo o luz solar directa. Respete la polaridad de las pilas y no mezcle pilas nuevas y usadas. Retire las pilas en caso de no uso prolongado.

¿Cómo saber si el horario de verano está activo?

El icono DST se muestra en la pantalla cuando se recibe el horario de verano a través de la señal DCF.

MANUAL DE USUARIO WS 8016 TECHNOLINE

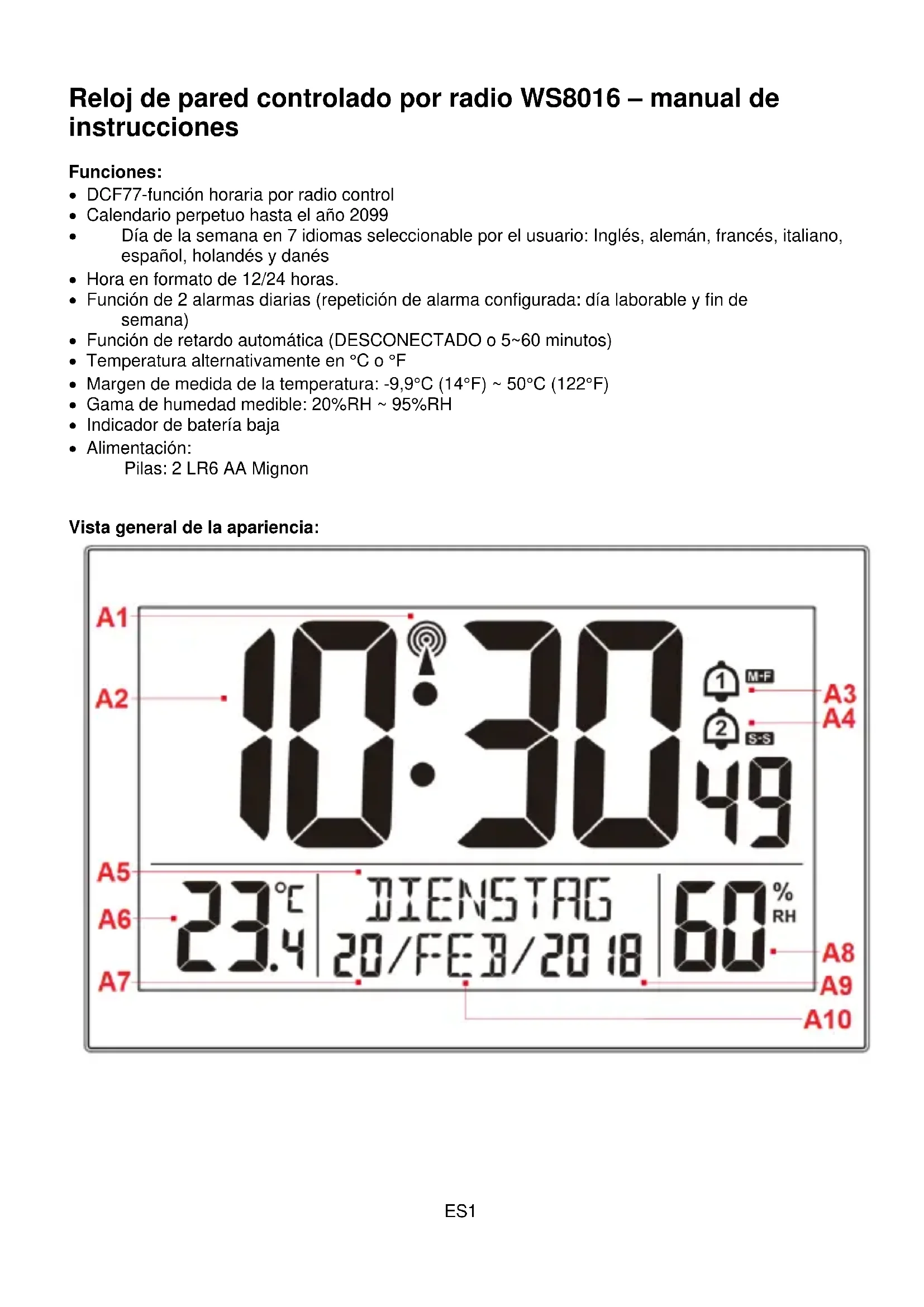

Reloj de pared controlado por radio WS8016 – manual de instrucciones

Funciones:

• DCF77-función horaria por radio control
- Calendario perpetuo hasta el año 2099
- Día de la semana en 7 idiomas seleccionable por el usuario: Inglés, alemán, francés, italiano, español, holandés y danés
- Hora en formato de 12/24 horas.
- Función de 2 alarmas diarias (repetición de alarma configurada: día laborable y fin de semana)
- Función de retardo automática (DESCONECTADO o 5\~60 minutos)
- Temperatura alternativamente en °C o °F
- Margen de medida de la temperatura: -9,9°C (14°F) \~ 50°C (122°F)
• Gama de humedad medible: 20%RH \~ 95%RH
- Indicador de batería baja
- Alimentación:

Pilas: 2 LR6 AA Mignon

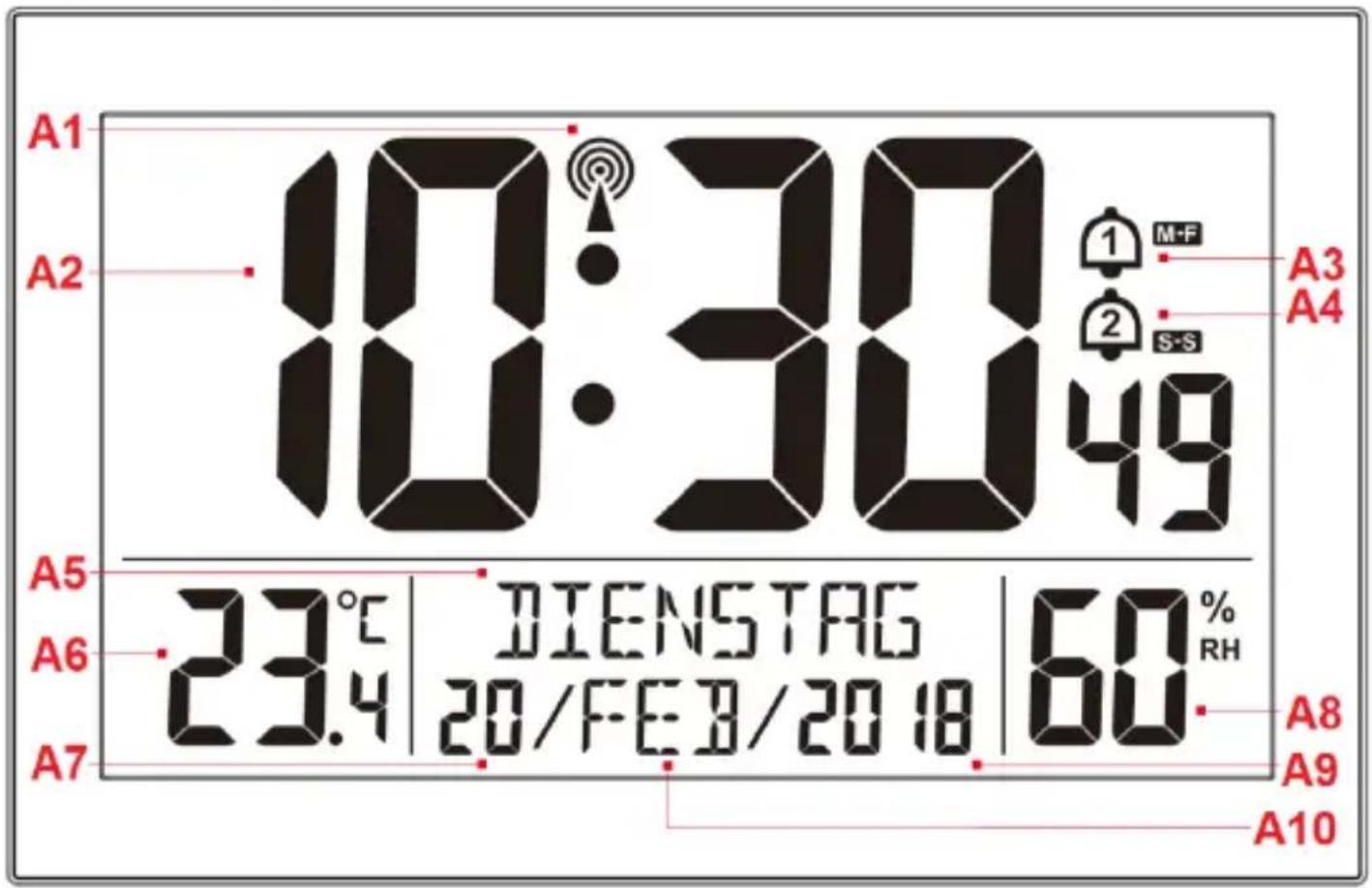

Vista general de la apariencia:

A1 A2 10:30 49 A3 A4 ① M-F ② S-S A5 A6 23.4 DIENSTAG 60% RH 20/FEB/2018 A7 A8 A9 A10

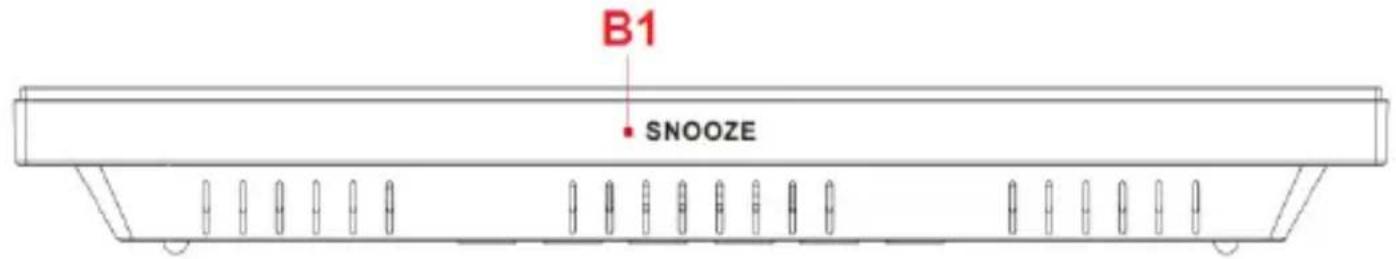

B1 SNOOZE

B2 B3 B4B8B5 B6 B7

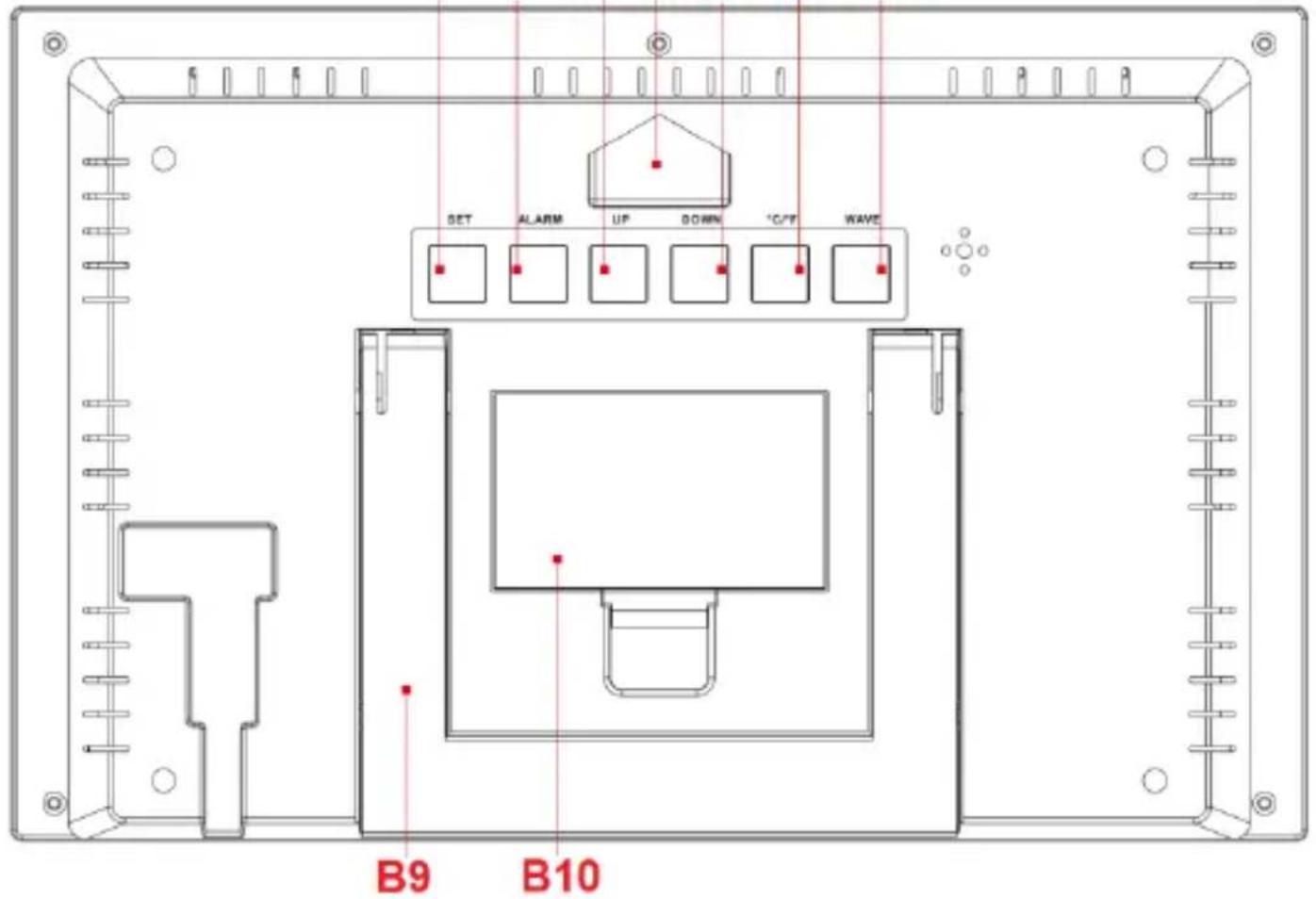

Parte B – Botones y marco

B1: Sensor táctil "SNOOZE"

B3: Botón "Alarm"

B5: Botón "DOWN"

B7: Botón "WAVE"

B9: Marco de soporte

B2: Botón "SET"

B4: Botón "UP"

B6: Botón “°C/°F”

B8: Agujero para colgar

B10: Compartimento de las pilas

Funcionamiento inicial:

• Abra la tapa del compartimiento de las pilas del reloj.
• Inserte 2 pilas AA observando la polaridad [marcas "+" y "-"]

- Cuando inserte las pilas, todos los iconos de la pantalla LCD se iluminarán brevemente durante 3 segundos; oirá un tono de pitido y el reloj inicia la búsqueda de la señal de radio.

Recepción de la señal de radio:

• El reloj empieza a buscar automáticamente la señal DCF después de 7 minutos de cualquier reinicio o cambio de pilas nuevas. El icono del mástil de radio empieza a parpadear.
• A las 1:00/2:00/3:00 AM, el reloj realiza automáticamente el procedimiento de sincronización con la señal DCF para corregir cualquier desviación de la hora exacta. Si esta sincronización no tiene éxito, (el icono del mástil de la radio desaparece de la pantalla), el sistema automáticamente intentará otra sincronización en la siguiente hora completa. Este procedimiento se repite automáticamente hasta un total de 5 veces.
• Para iniciar manualmente la recepción de la señal DCF, pulse una vez el botón "WAVE". Si no se recibe ninguna señal en 7 minutos, se detiene la búsqueda de la señal DCF (el icono de la antena de radio desaparece) y vuelve a empezar en la siguiente hora completa.
• Para detener la búsqueda de las señales de radio, pulse una vez el botón "WAVE".

Notas:

• Un icono del mástil de la radio que parpadea indica que la recepción de la señal DCF se ha iniciado.
• Un icono del mástil de la radio que se muestra continuamente indica que la señal DCF se recibe con éxito.
• Recomendamos una distancia mínima de 2,5 metros a todas las fuentes de interferencia, como televisores o monitores de ordenadores.
• La recepción de radio es más débil en habitaciones con hormigón (por ejemplo, en sótanos) y en oficinas. En tales circunstancias extremas, coloque el sistema cerca de la ventana.
• Durante el modo de recepción de radio DCF, solo funciona el botón "WAVE"; el funcionamiento de los demás botones no tiene ninguna otra función; si desea realizar otras funciones de funcionamiento, pulse el botón "WAVE" para salir del modo de recepción de radio DCF.

Selección del modo RCC conectado / desconectado:

• Mantenga pulsado el botón "WAVE" hasta que suene un tono de pitido y se muestre brevemente "RCC OFF" en la pantalla LCD. El reloj ya no usa la función controlada por radio.
• Vuelva a mantener pulsado el botón "WAVE" hasta que suene un tono de pitido y se muestre brevemente "RCC ON" en la pantalla LCD. El reloj vuelve a usar la función controlada por radio.

Configuración de la pantalla horaria de 12 horas o 24 horas:

- Pulse el botón "DOWN" para cambiar la hora que se muestra en la pantalla de 12 horas o 24 horas.

Ajuste manual de la hora:

• Mantenga pulsado el botón "SET" durante 2 segundos; la configuración de sonido del botón BEEP: Se muestra ON u OFF. Pulse el botón "UP" o "DOWN" para configurar el PITIDO en ON u OFF.
• Pulse "SET" para confirmar la configuración y la zona horaria empezará a parpadear. Pulse el botón "UP" o "DOWN" para configurar una zona horaria correcta (-2 a +2).
• Pulse "SET" para confirmar la configuración y la hora empezará a parpadear. Pulse el botón "UP" o "DOWN" para configurar la hora correcta.
• Pulse "SET" para confirmar la configuración y los minutos empezarán a parpadear. Pulse el botón "UP" o "DOWN" para configurar los minutos correctos.

• Pulse "SET" para confirmar la configuración y el año 2018 empezará a parpadear. Pulse el botón "UP" o "DOWN" para configurar el año correcto.

• Presione el botón "SET" para confirmar los cambios y la presentación del mes empezará a parpadear. Pulse el botón "UP" o "DOWN" para configurar el mes correcto.

• Presione el botón "SET" para confirmar sus ajustes y la presentación del día empezará a parpadear. Pulse el botón "UP" o "DOWN" para configurar la fecha correcta.
• Pulse el botón "SET" para configurar la configuración; la selección del idioma empieza a parpadear. Pulse el botón "UP" o "DOWN" para seleccionar un idioma.
• Pulse "SET" para confirmar y finalizar el procedimiento de configuración y entrar en el modo de reloj.

Notas:

• Después de 20 segundos sin pulsar ningún botón, el reloj cambia automáticamente del modo fijar al modo hora normal.
• El valor de los segundos se reinicia automáticamente a 00 si se modifica el valor de los minutos.
• En el modo de fijación de hora, puede mantener pulsados los botones "UP" y "DOWN" para cambiar rápidamente la configuración del valor.
• Explicación de la pantalla de zona horaria: Si se encuentra en un país en el que el reloj todavía recibe la señal DCF, pero en el que la hora local real es diferente, entonces puede usar el ajuste de zona horaria para ajustar su reloj a la hora local.
• Si, por ejemplo, la hora local en el país donde se encuentra ahora es una hora menos que la hora alemana, entonces configure la pantalla de zona horaria en -01. Este reloj se encuentra ahora controlado por DCF, pero muestra una hora menos.
• El icono DST aparece cuando se recibe la hora de verano.
• Existen 7 idiomas: Inglés, alemán, francés, italiano, español, holandés y danés

Pantalla de idioma semanal

Idioma	Domingo	Lunes	Martes	Miércoles
Inglés	SUNDAY	MONDAY	TUESDAY	WENDESDAY
Alemán	SONNTAG	MONTAG	DIENSTAG	MITTWOCH
Francés	DIMANCHE	LUNDI	MARDI	MERCREDI
Italiano	DOMENICA	LUNEDI	MARTEDI	MERCOLEDI
Español	DOMINGO	LUNES	MARTES	MIERCOLES
Holandés	ZONDAG	MAANDAG	DINSDAG	WOENSDAG
Danés	SONDAG	MONDAG	TIRSDAG	ONSDAG

Idioma	Jueves	Viernes	Sábado
Inglés	THURSDAY	FRIDAY	SATURDAY
Alemán	DONNERSTAG	FREITAG	SAMSTAG
Francés	JEUDI	VENDREDI	SAMEDI
Italiano	GIOVEDI	VENERDI	SABATO
Español	JUEVES	VIRNES	SABADO
Holandés	DONDERDAG	VRIJDAG	ZATERDAG
Danés	TORSDAG	FREDAG	LORDAG

Pantalla de código de mes

Idioma	Enero	Febrero	Marzo	Abril	Mayo	Junio	Julio
Inglés	JAN	FEB	MAR	APR	MAY	JUN	JUL
Alemán	JAN	FEB	MAR	APR	MAI	JUN	JUL
Francés	JAN	FEV	MAR	AVR	MAI	JUI	JUL
Italiano	GEN	FEB	MAR	APR	MAG	GIU	JUG
Español	ENE	FEB	MAR	ABR	MAY	JUN	JUL
Holandés	JAN	FEB	MAA	APR	MEI	JUN	JUL
Danés	JAN	FEB	MAR	APR	MAJ	JUN	JUL

Idioma	Agosto	Septiembre	Octubre	Noviembre	Diciembre
Inglés	AUG	SEP	OCT	NOV	DEC
Alemán	AUG	SEP	OKT	NOV	DEZ
Francés	AOU	SEP	OCT	NOV	DEC
Italiano	AGO	SET	OTT	NOV	DIC
Español	AGO	SEP	OCT	NOV	DIC
Holandés	AUG	SEP	OKT	NOV	DEC
Danés	AUG	SEP	OKT	NOV	DEC

Configurar las alarma diarias:

• Mantenga pulsado el botón "ALARM" durante más de 3 segundos hasta que la pantalla de la hora de la Alarma 1 de la hora de la Alarma 1 empiece a parpadear. Pulse el botón "UP" o "DOWN" para fijar la hora que requiera.
• Pulse el botón "ALARM" para confirmar su configuración; la pantalla de los minutos de la hora de la Alarma 1 empieza a parpadear. Pulse el botón "UP" o "DOWN" para fijar el minuto que requiera.
• Pulse el botón “ALARM” para confirmar su configuración; el icono de repetición “L-V” de la Alarma 1 empieza a parpadear. Pulse el botón “UP” o “DOWN” para configurar la repetición de la alarma en “L-V” o “S-D” o “L-V” y “S-D”. “L-V” es para la alarma de lunes a viernes mientras que “S-D” es para la alarma de sábados a domingos.
• Pulse el botón "ALARM" para confirmar su configuración; la hora de retardo de la Alarma 1 empieza a parpadear. Pulse el botón "UP" o "DOWN" para configurar los minutos de retardo que necesite.
• Pulse el botón "ALARM" para confirmar su configuración; la hora de la pantalla horaria de la Alarma 2 empieza a parpadear. Pulse el botón "UP" o "DOWN" para fijar la hora que requiera.
• Pulse el botón "ALARM" para confirmar su configuración; la pantalla de los minutos de la hora de la Alarma 2 empieza a parpadear. Pulse el botón "UP" o "DOWN" para fijar el minuto que requiera.
• Pulse el botón "ALARM" para confirmar su configuración; el icono de repetición "S-D" de la hora de la alarma 2 empieza a parpadear. Pulse el botón "UP" o "DOWN" para configurar la repetición de la alarma en "L-V" o "S-D" o "L-V" y "S-D".
• Pulse el botón "ALARM" para confirmar su configuración; la hora de retardo de la Alarma 2 empieza a parpadear. Pulse el botón "UP" o "DOWN" para configurar los minutos de retardo que necesite.
• Pulse el botón "ALARM" para confirmar el ajuste y terminar el procedimiento de configuración.

Notas:

• Tras 20 segundos sin pulsar ningún botón, el reloj cambia automáticamente del modo configuración al modo hora normal.
• La alarma está configurada de forma repetida en L-V, la función de la alarma se activará de lunes a viernes, y el sábado y el domingo no será válida. La alarma está configurada de forma repetida en S-D, y la función de la alarma se activará los sábados y domingos y caducará de

lunes a viernes. Cuando la alarma esté configurada de forma repetida para mostrarse tanto L-V como S-D, la función de alarma se activará durante toda la semana.

- El alcance de la configuración horaria del retardo: 5 \~ 60MIN, OFF – no hay función de retardo cuando está configurada en OFF. La unidad del tiempo d retardo son los minutos.

Activar o desactivar la alarma

• Pulsar el botón "ALARM" puede cambiar la hora de la pantalla de ALARMA 1 o ALARMA 2; en el modo de pantalla de alarma 1 o alarma 2, pulse el botón "UP" para conectar o desconectar la alarma.
• La alarma 1 o la alarma 2 están encendidas, se muestra el icono “①” o “②”, la función de alarma 1 o alarma 2 está abierta; asimismo se muestra la repetición del icono de alarma al mismo tiempo.
• La alarma 1 o la alarma 2 están apagadas, desaparece el icono “①” o “②”, la función de alarma 1 o alarma 2 está cerrada.

Notas:

• La alarma sonará durante 2 minutos si no la desactiva pulsando cualquier botón. En este caso la alarma se repetirá automáticamente después de 24 horas.
• Sonido de la alarma en aumento (crescendo, duración: 2 minutos) cambia el volumen 4 veces mientras que se oye la señal de alarma.

Detener la señal de alarma

- Cuando suene la alarma, pulse cualquier botón para detener la alarma.

Función retardo:

• Cuando la hora llegue a la hora de la alarma, toque el botón "SNOOZE"; la señal de alarma se detiene y se entra en el modo RETARDO. Una vez que se cuenta la hora de retardo, la alarma volverá a sonar.
• En modo retardo, pulse cualquier botón o toque el botón "SNOOZE" y manténgalo pulsado durante más de 2 segundos para salir del modo retardo.

Notas:

- Cuando la función de retardo está fijada en OFF, cuando la hora se acerque a la alarma, toque el botón "SNOOZE"; la posición de carácter no tiene esta función de retardo.

Detección de temperatura y humedad:

• Margen de medida de temperatura: Se mostrará -9,9°C (+14°F) \~ +50°C (+122°F), LL °C (°F) si el valor es inferior a -9,9°C (+14°F); se mostrará HH °C (°F) si el valor es superior a +50°C (+122°F).s
• Alcance de presión de humedad: Se mostrará 20%RH \~ 95%RH, 19%RH si el valor es inferior a 20%RH; se mostrará 96%RH si el valor es superior a 95%RH.

Pantalla de temperatura en °C o °F

- La temperatura se muestra bien en °C o °F. Pulsar brevemente el botón “°C/°F” le permite cambiar entre °C o °F.

Batería baja:

- Cuando se muestra el icono de batería baja “”, es necesario que sustituya la pila.

Resolución de problemas

Si el reloj muestra una hora irrelevante o no funciona bien, que puede estar causado por descargas electroestáticas u otras interferencias, abra I cubierta de las pilas, extraiga las pilas y vuelva a instalarlas cumpliendo con la polaridad correcta +/-. Su unidad recuperará la configuración predeterminada de fábrica y necesitará ajustarla de nuevo.

Por medio de la presente Technotrade declara que el WS8016 cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 2014/53/EU y ROHS 2011/65/CE. El original de la declaración de conformidad UE se puede encontrar en: www.technoline.de/doc/4029665080161

Efectos del medio ambiente sobre la recepción

El reloj obtiene la hora exacta usando tecnología inalámbrica. Y al igual que en el resto de los dispositivos inalámbricos, la recepción puede verse afectada por las circunstancias siguientes:

• largas distancias de transmisión
• proximidad de montañas y valles
• proximidad de autopistas, vías de tren, aeropuertos, cables de alta tensión, etc.
• proximidad de edificios en construcción
• encontrarse entre edificios altos
• en el interior de edificios de hormigón
• proximidad de aparatos eléctricos (PCs, TVs, etc.) y estructuras metálicas
• en el interior de vehículos en movimiento

Coloque el reloj en una posición donde obtenga una señal óptima, p.ej. cerca de una ventana y lejos de superficies metálicas o aparatos eléctricos.

Precauciones

• La unidad principal está diseñada solamente para interiores.
• No golpee la unidad ni la someta a una fuerza excesiva.
• No exponga la unidad a temperaturas extremas, luz directa del sol, polvo o humedad.
• No la sumerja en el agua.
• Evite que entre en contacto con materiales corrosivos.
• No se deshaga de la unidad arrojándola al fuego, ya que podría explotar.
• No abra la carcasa posterior interna ni altere ningún componente de la unidad.

Advertencias de seguridad sobre las pilas

• Instale las pilas correctamente, haciendo coincidir las polaridades (+/-).
• Siempre cambie el juego completo de pilas.
• Nunca mezcle baterías usadas y nuevas.
• Quite las pilas agotadas de inmediato.
• Quite las pilas cuando no se utilicen.
• No las recargue ni las deseche en el fuego, ya que pueden explotar.
• Asegúrese de que las pilas estén almacenadas lejos de objetos metálicos, ya que el contacto con ellos puede causar un cortocircuito.
  • Evite exponer las pilas a temperaturas extremas, a la humedad o a los rayos directos del sol.
• Mantenga todas las pilas lejos del alcance de los niños. Constituyen peligro de asfixia.

¡Use el producto únicamente para la finalidad prevista!

Consideración de obligaciones según la ley sobre pilas

Las pilas antiguas no pertenecen a los residuos domésticos ya que pueden causar daños a la salud y al medioambiente. Puede devolver las pilas usadas sin cargo alguno a su distribuidor y puntos de recogida. Como usuario final, tiene la obligación de devolver las pilas que utilice a su distribuidor y otros puntos de recogida.

Consideración de obligaciones según las leyes sobre dispositivos electrónicos

Este símbolo indica que debe eliminar los dispositivos electrónicos separados de los residuos domésticos generales cuando alcancen el final de su vida útil. Lleve su unidad a su punto de recogida selectiva de basura o al centro de

reciclaje de su localidad. Esto es de aplicación en todos los países de la Unión Europea, y en otros países no europeos con sistema de recogida selectiva de basuras.
