DOCK220EUZ - Estación de acoplamiento TARGUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de acoplamiento
Marca	Targus
Modelo	DOCK220EUZ
Conectividad	USB-C / Thunderbolt 3
Alimentación	Adaptador de corriente 170 W, Power Delivery 85 W máx
Puerto Thunderbolt 3 ascendente	1x (alimentación, datos, video)
Puerto Thunderbolt 3 descendente / USB-C	1x (modo alternativo DP, USB 3.1 Gen 2)
Puertos USB 3.0 descendentes	2x (BC 1.2, carga iOS hasta 1,5 A)
Puerto USB-C descendente	1x
Ethernet	Gigabit Ethernet
Audio	Conector de 3,5 mm para auriculares/micrófono
Resolución máxima (pantalla única)	5188 x 2880 p60 (Thunderbolt 3)
Resolución máxima (pantalla doble)	4096 x 2160 p60 por puerto
Sistemas operativos compatibles	Windows 10 (32/64 bits), Mac OS X v10.11
Seguridad	Ranura para candado de seguridad
Cable incluido	Cable Thunderbolt 3 de 0,5 m (40 Gbps)
Mantenimiento y limpieza	Limpiar con un paño seco no abrasivo. Evitar cualquier líquido.
Reparabilidad	Ninguna pieza reparable por el usuario. Contactar al soporte.
Año de inicio del marcado CE	2018

Preguntas frecuentes - DOCK220EUZ TARGUS

¿Cómo conectar dos monitores externos?

Conecte un monitor al puerto Thunderbolt 3 ascendente o al puerto DP++ mediante adaptador. Para el segundo monitor, use el puerto Thunderbolt 3 descendente (modo alt. DP) o un monitor compatible MST. Consulte la sección Configuración de pantalla del manual.

¿Qué potencia de carga recibirá mi computadora?

El dock proporciona hasta 85 W mediante Power Delivery en el puerto Thunderbolt 3 ascendente, suficiente para cargar la mayoría de las computadoras portátiles.

¿Este dock es compatible con un MacBook?

Sí, es compatible con MacBook equipados con Thunderbolt 3 bajo Mac OS X v10.11 o posterior.

¿Pueden los puertos USB cargar smartphones o tablets?

Sí, los dos puertos USB 3.0 admiten carga rápida BC 1.2 y proporcionan hasta 1,5 A para dispositivos iOS.

¿Cómo actualizar los controladores del dock?

Visite el sitio www.targus.com/es/soporte para descargar los controladores y utilidades más recientes para Windows o Mac.

¿Cuál es la resolución máxima admitida en pantalla única?

En pantalla única mediante el puerto Thunderbolt 3, la resolución puede alcanzar 5188 x 2880 p60. En modo DP++, es de 4096 x 2160 p60.

¿Puedo usar un adaptador VGA con este dock?

Sí, mediante un adaptador VGA Targus ACA934, puede conectar un monitor VGA con una resolución máxima de 1920 x 1200.

¿El dock funciona con un PC Windows?

Sí, es compatible con Windows 10 (32/64 bits). Asegúrese de que el BIOS y los controladores gráficos estén actualizados.

¿Qué hacer si la pantalla externa no se muestra?

Verifique que el cable Thunderbolt 3 esté bien conectado, que la pantalla esté encendida y que el modo de visualización correcto esté seleccionado en la configuración del sistema. Intente reiniciar la computadora.

¿Cómo limpiar el dock correctamente?

Use un paño suave y no abrasivo ligeramente húmedo o seco. Nunca use productos químicos o líquidos agresivos.

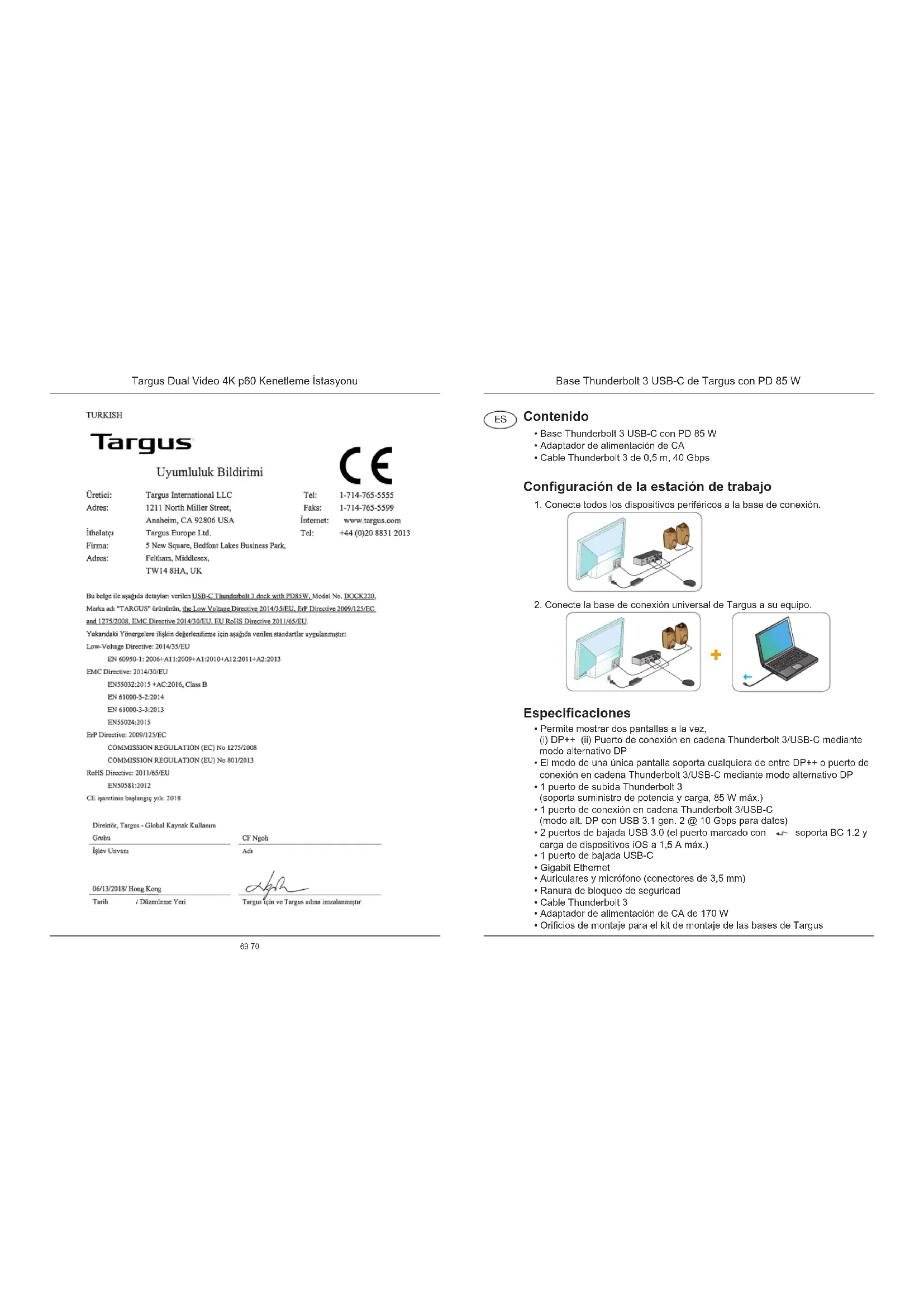

MANUAL DE USUARIO DOCK220EUZ TARGUS

Configuración de la estación de trabajo

1. Conecte todos los dispositivos periféricos a la base de conexión.

1. Conecte la base de conexión universal de Targus a su equipo.

Especificaciones

• Permite做不到 dos pantallas a la vez,
  (i) DP + + (ii) Puerto de conexión enadena Thunderbolt 3/USB-C mediante modo alternativo DP
• El modo de una uncapantalla soporta qualquiera de entre DP++ o puerto de
  conexión encedena Thunderbolt 3/USB-C mediate modo alternativo DP
• 1 puerto de subida Thunderbolt 3
  (soportasuministrodepotenciaycarga,85Wmax.)
  . 1 puerto de connexion en键盘 Thunderbolt 3/USB-C (modo alt. DP con USB 3.1 gen. 2 @ 10 Gbps para dar
• 2 puertos de bajada USB 3.0 (el puerto marcado con soporta BC 1.2 y
  carga de dispositivos iOS a 1,5 A max.)
  -1 puerto de bajada USB-C
  Gigabit Ethernet
  Auriculares y microfono (conectores de 3,5 mm)
  Ranura de bloqueo de seguidad
  Cable Thunderbolt 3
  Adaptador de alimentacion de CA de 170 W
  Orificios de montaje para el kit de montaje de las bases de Targus

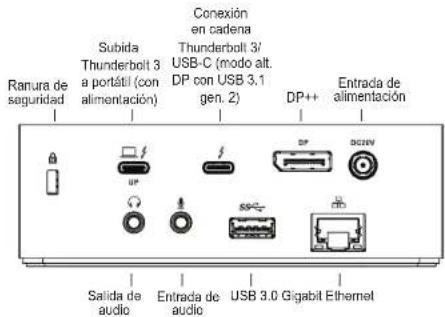

Gráfico de la base de connexion

Requisitos del sistema

Hardware

• Portafiles preparados para Thunderbolt 3

Sistema operativo (alguno de los siguientes)

Windows 10 (32/64 bits)
Mac OSXv10.11

Visite www.targus.com para consultar una lista de los ultimos sistemas operativos compatibles

Configuración de Windows

Para garantizar que Windows rinda de la mejor forma possible, asegúrese deactualizar la BIOS de su PC (firmware) y los controladores del monitor. En laVentana de gestion de la resolveda de la pantalla en el Panel de control deWindowsouldar configurar los monitors conectados de forma que reflejen elcontentido su ventana principal o bien para ampliar el escritorio de Windows,permittiendole asver mas aplicaciones a la vez.

La ventana de resolution de pantalla le permette la completeness configuracion de todos los monitors, incluyendo:

• Modificación de laubicacion y orientacion de la pantalla

• Distribución de las pantallas

• Resolución de hasta

Modo de pantalla unica:

• DisplayPort de modouble (DP + + ) o USB-C mediating activacion del modulo alternativo DP

Puerto Thunderbolt 3:4096 x 2160 p60 max.

Puerto Thunderbolt 3:5188 x 2880 p60 max.

Modo de pantalla doble:

• 4096 x 2160 p60 max. se pode lograr usoando el modo de pantalla doble. El usuario peuvent conectar un segundo monitor al puerto de conexión en cadena TBT 3

• Monitor Thunderbolt 3 (resolucion a 4096 x 2160 p60 max.)

• Monitor USB-C con modo alt. DP soportado

(resoluciona4096x2160p60max.)

1. DP a工程技术 Targus ACA932 (resolucion a 4096 x 2160 p60 max.)

2. HDMI a traverses de Targus ACA933 (resoluzione a 4096 x 2160 p60 max.)

3. VGA a traverses de Targus ACA934 (resoluzione a 1920 x 1200 max.)

Observación: Algunos portables/tables con un uno puerto TBT 3 no soportan calidad de video de doble secuencia, consultate a los fabricantes de portables/tables acerca del所提供 de video doble uso este tipo. En este escenario, se pueda usar el tipo alternatively.

Método alternativo

Conectar un monitor preparado para DP MST a un puerto DP de DOCK220, un monitor DP 1.2 adicondual se podra conectar enadena al primer monitor. Se limitar la resolvedbido al ancho de banda de la signal DP.

Configuración de OS-X

Los usuario de MacBook peuvent usar las preferencias del sistemas para pantallas a fin deajsar los monitoreos externos. OS-X permite configurar todas las pantallas, incluyendo:

• Resolución de hasta

Modo de pantalla unica:

• DisplayPort de modo doble (DP++) o USB-C mediante Activacion del modulo alternativo DP

Puerto Thunderbolt 3:4096 x 2160 p60 max.

Puerto Thunderbolt 3:5188 x 2880 p60 max.

Modo de pantalla doble:

El usuario可以选择 conectar un segundo monitor al puerto de connexion en "...". Tenning a TBT 3

1. Monitor Thunderbolt 3 (resolución a 4096 x 2160 p60 max.)
2. Monitor USB-C con modo alt. DP soportado
   (resolucn a 4096 x 2160 p60 max.)
3. DP a través de Targus ACA932 (resolución a 4096 x 2160 p60 max.)
4. HDMI a través de Targus ACA933 (resolución a 4096 x 2160 p60 max.)
5. VGA a través de Targus ACA934 (resolución a 1920 x 1200 max.)

SPANISH

Targus

Declaración de conformidad con la normativa vigente

TW14 8HA, Reino Unido

For medio de la presente confirmamos que el producto denominado USB-C Thunderbolt 3 dock with

PD85W, con referencias n°DOCK220, de lamarca "TARGUS", cumple con las normativas the Low.

Voltage Directive 2014/35/EU, ErP Directive 2009/125/EC and 1275/2008, EMC Directive

2014/30/EU, EU RoHS Directive 2011/65/EU.

A fin de evaluator el complimiento de las normativas anteriores se aplicaron los estandares sugintentes:

Low-Voltage Directive: 2014/35/EU

EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

EMC Directive: 2014/30/EU

Abo a partir del que se uses la marca CE: 2018

Director, Targus - Distribuidora mundial

CF Ngoh

Cargo

Nombre

06/13/2018/Hong Kong

Fecha

/ Lugar de emissión

Firnado por y en nombre de Targus
