VM45 - Admirador Bimar - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de pie / de pared
Marca	Bimar
Modelo	VM45
Diámetro de las aspas	45 cm
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia nominal	50 W
Número de velocidades	3 (mín, med, máx)
Modos de ventilación	Normal, Natural (intermitente), Sueño (reducción progresiva)
Temporizador	0,5 a 7,5 horas
Oscilación horizontal	Sí (control SWING)
Inclinación vertical	Manual (ajustable)
Peso neto	4,5 kg
Material de las rejillas	Plástico
Material de la carcasa del motor	Metal
Clase de protección	Clase II (doble aislamiento)
Tipo de control remoto	Infrarrojo, pila AAA
Limpieza	Paño suave ligeramente húmedo; no sumergir
Instalación	De pie (base incluida) o de pared (kit incluido)
Temperatura ambiente máxima	40 °C
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - VM45 Bimar

¿Cómo ensamblar el ventilador Bimar VM45?

Siga los pasos del manual: fije la rejilla trasera (5) a la carcasa del motor con la tuerca (4), coloque el rotor (3) en el eje (6) y bloquéelo con el anillo (2) girando en sentido antihorario, luego monte la rejilla delantera (1) en la rejilla trasera y fíjela con el tornillo (11). Asegúrese de que el conjunto esté bien sólido antes de usarlo.

¿Cómo usar el control remoto del VM45?

Inserte una pila AAA en el control remoto (respete la polaridad). Apunte al panel de control para encender, cambiar velocidad, activar oscilación o temporizador. Reemplace la pila cuando disminuya el alcance.

¿Cuáles son las velocidades disponibles?

Tres velocidades: baja (♣), media (♣♣) y alta (♣♣♣). Pulse varias veces la tecla SPEED para recorrerlas. Las luces correspondientes se encienden.

¿Cómo ajustar el temporizador?

Pulse la tecla TIMER del control remoto para elegir una duración de 0,5 h, 1 h, 2 h, 4 h, hasta 7,5 h. La luz correspondiente se enciende. Para cancelar, pulse hasta que se apaguen todas las luces.

¿Cómo activar el modo sueño (Sleep)?

Pulse la tecla MODE hasta ver el símbolo ZZZ en la pantalla. Este modo reduce la ventilación de una velocidad a la siguiente inferior cada 30 minutos para un confort nocturno.

¿Cómo limpiar el ventilador?

Desenchufe el aparato. Use un paño suave ligeramente húmedo. No use productos abrasivos o corrosivos. No sumerja nunca el ventilador en agua.

¿Se puede instalar el ventilador en la pared?

Sí, el kit de pared está incluido. Fije la placa metálica a la pared (mampostería o material termorresistente) a al menos 2 m del suelo, luego cuelgue la carcasa del motor. Siga los diagramas del manual para las distancias y los tornillos.

¿Qué hacer si el control remoto no funciona?

Verifique que la pila esté insertada correctamente y que no esté gastada. Reemplácela si es necesario. Asegúrese de que ningún obstáculo bloquee la señal entre el control remoto y el panel de control.

¿Cómo apagar completamente el ventilador?

Pulse la tecla OFF del control remoto o del panel, luego desenchufe el cable de la toma de corriente para cortar toda alimentación.

¿Qué hacer en caso de mal funcionamiento?

Apague el aparato y desenchúfelo. No intente repararlo usted mismo. Contacte a un técnico calificado o al servicio postventa Bimar. Use solo piezas originales.

MANUAL DE USUARIO VM45 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

VENTILATORE A PARETE

WALL FAN

WANDLÜFTER

VENTILATEUR MURAL

VENTILADOR PARED

type VM45 (mod. M004-L16D3F)

SINCE 1974 bimar® LIVE • SMART

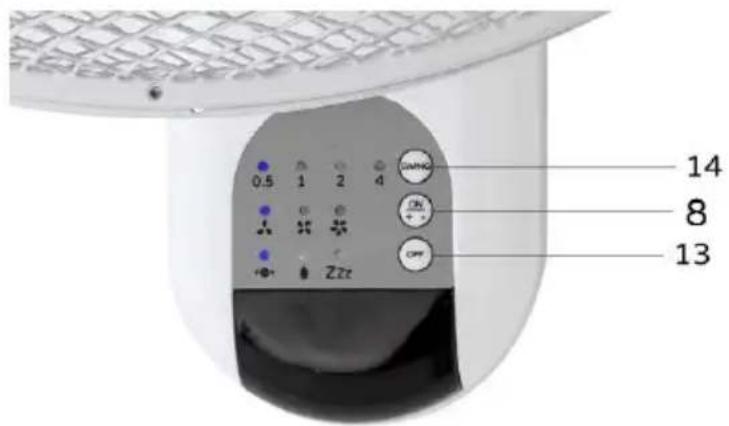

16) Touche Minuterie

0.5 1 2 4 Zzz SAWNG ON OFF 14 8 13

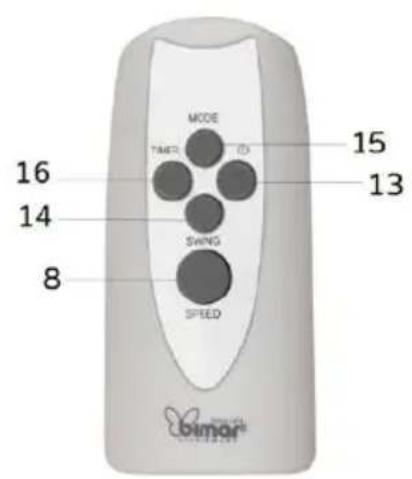

MODE 15 13 16 14 SWING 8 SPEED

ASSEMBLAGE

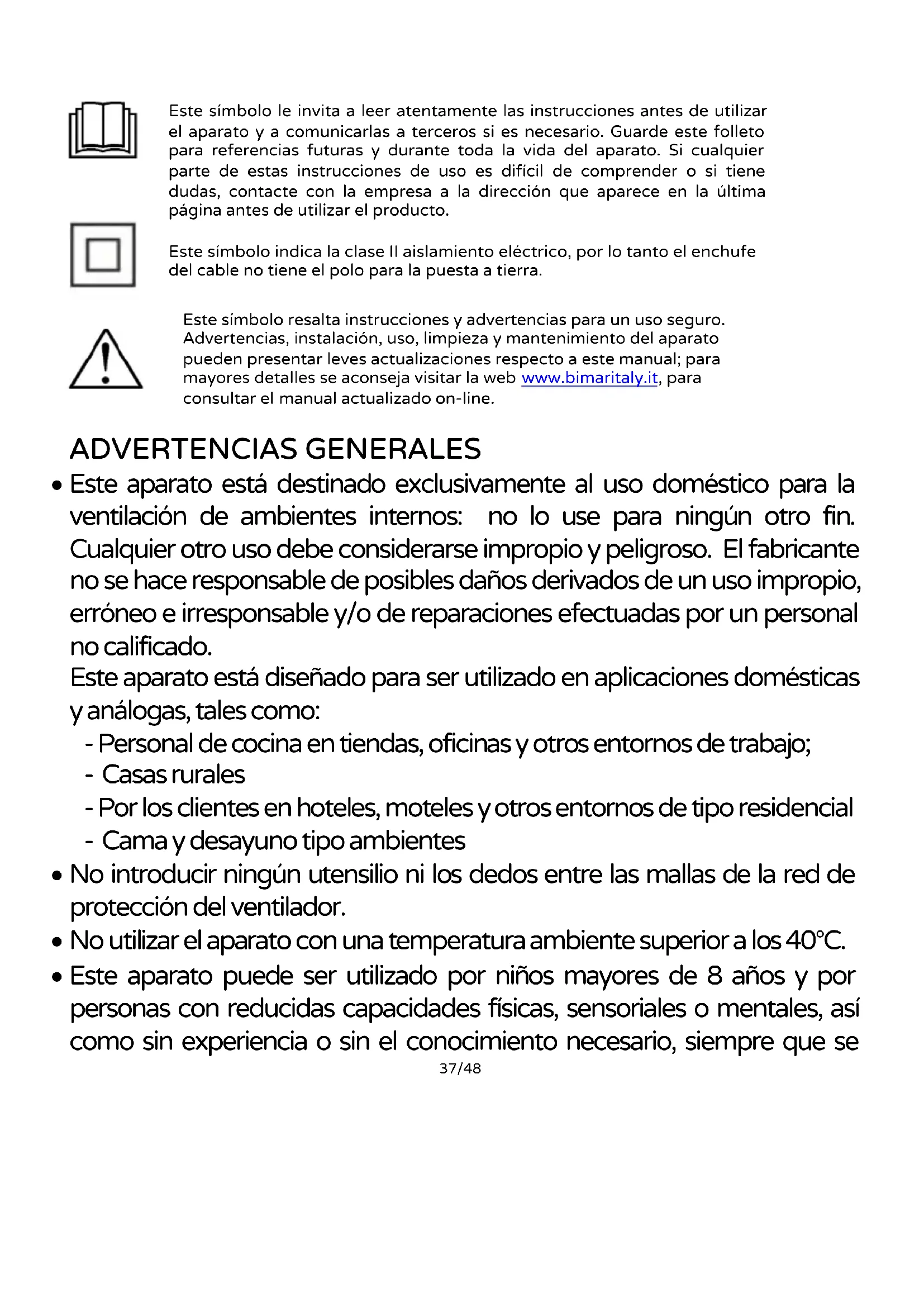

Este símbolo le invita a leer atentamente las instrucciones antes de utilizar el aparato y a comunicarlas a terceros si es necesario. Guarde este folleto para referencias futuras y durante toda la vida del aparato. Si cualquier parte de estas instrucciones de uso es difícil de comprender o si tiene dudas, contacte con la empresa a la dirección que aparece en la última página antes de utilizar el producto.

Este símbolo indica la clase II aislamiento eléctrico, por lo tanto el enchufe del cable no tiene el polo para la puesta a tierra.

Este símbolo resalta instrucciones y advertencias para un uso seguro. Advertencias, instalación, uso, limpieza y mantenimiento del aparato pueden presentar leves actualizaciones respecto a este manual; para mayores detalles se aconseja visitar la web www.bimaritaly.it, para consultar el manual actualizado on-line.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes internos: no lo use para ningún otro fin. Cualquier otro uso debe considerarse impropio y peligroso. El fabricante no se hace responsable de posibles daños derivados de un uso impropio, erróneo e irresponsable y/o de reparaciones efectuadas por un personal no calificado.

Este aparato está diseñado para ser utilizado en aplicaciones domésticas y análogas, tales como:

• Personal de cocina en tiendas, oficinas y otros entornos de trabajo;
• Casas rurales
• Por los clientes en hoteles, moteles y otros entornos de tipo residencial

• Cama y desayuno tipo ambientes

• No introducir ningún utensilio ni los dedos entre las mallas de la red de protección del ventilador.

• No utilizar el aparato con una temperatura ambiente superior a los 40°C.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales, así como sin experiencia o sin el conocimiento necesario, siempre que se

encuentren vigilados o bien después que estas hayan recibido instrucciones correspondientes con el uso seguro del aparato y hayan comprendido los riesgos relacionados con el mismo. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o desprovistas de experiencia y conocimientos siempre que cuenten con una vigilancia adecuada o que hayan recibido instrucciones sobre cómo utilizar el aparato en condiciones de seguridad comprendiendo los peligros que comporta. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no pueden ser efectuadas por niños de edad inferior a 8 años sin la supervisión de un adulto.
• El aparato debe ser mantenido fuera del alcance de los niños.
• Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas para evitar los riesgos de incendio, de descargas eléctricas y de lesiones físicas.
• No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional calificado.
• Asegurarse de que el ventilador funciona correctamente: de no ser así, apagar el aparato y hacerlo revisar por personal profesional calificado.
• No desplazar el aparato mientras está funcionando.
• Si el aparato no está en función, sacar la clavija de la toma de corriente.
• Desconectar siempre el aparato de la toma de corriente antes de ensamblar, desmontar y limpiar el aparato
• No dejar el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).
• No tocar el aparato con las manos o los pies mojados.
• No tirar del cable para desplazar el aparato.

- No tirar del cable de alimentación o del propio aparato para sacar la clavija de la toma de corriente.

- Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso por una persona con una calificación similar a fin de prevenir cualquier riesgo.

- Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección.

- No conecte el aparato a sistemas de control térmico, programador, temporizador u otro dispositivo que pueda encender al aparato de modo automático, evitando de este modo el riesgo de dañar a personas, animales o cosas.

- En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una reparación realizada por personal no calificado puede constituir una fuente de peligro y además anula la garantía.

INSTALACIÓN

- Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos. Atención: adhesivos y páginas publicitarias que se encuentran aplicados sobre la rejilla, deben ser extraídos antes de utilizar el aparato.

- Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica. En caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de amperaje no tiene que ser inferior a la máxima del aparato.

- Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.

- La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.

- Posicionar el aparato lejos de:

• fuentes de calor (p. ej. llamas libres, horno a gas, etc.)
• depósitos de líquidos (por ejemplo fregaderos, etc) para evitar salpicaduras de agua o que se pueda caer (distancia mínima 2 metros)

-tejidos (cortinas, etc) o materiales volátiles que puedan obstruir la rejilla de aspiración; comprobar que la parte delantera también esté libre de materiales volátiles (polvo, etc.).

• Coloque el ventilador lejos de las ventanas.
- Este aparato no está destinado a ser controlado por un temporizador externo o por un sistema de mando a distancia separado, esto para evitar el riesgo de incendio si el aparato estuviera cubierta o colocado de forma incorrecta.

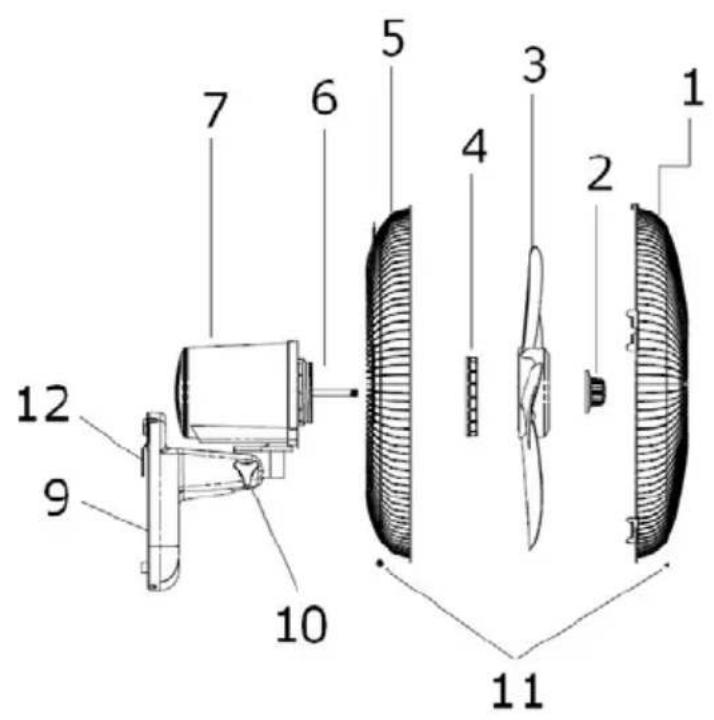

1) Pantalla de protección
2) Abrazadera
3) Ventilador
4) Abrazadera
5) Rejilla trasera
6) Eje del motor
7) Cárter motor
8) Tecla "ON-SPEDD"
9) Base

10) Tornillo

11) Tornillo c/tuerca
12) Placa metálica
13) Tecla "off"
14) Tecla oscilación horizontal
15) Tecla modalidad
16) Tecla Timer

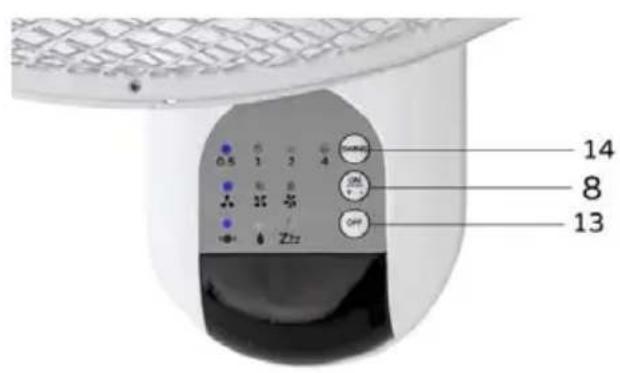

0.5 1 2 3 4 ON ON ON OFF Zzz 14 8 13

MODE TIMER SWING SPEED 15 13 16 14 8 bimon® MOTOR

MONTAJE

Atención: el ventilador puede ser utilizado solo si está completa y correctamente montado, es decir, completo con la base y la rejilla. En caso de dudas hacer controlar o efectuar la operación por personal técnico capacitado. Para el montaje referirse a la Fig.

Ventilador

1) Fijar la rejilla trasera (5) al cáter motor, posicionarla en modo que los pivotes y orificios se correspondan, y bloquearla con la abrazadera correspondiente (4).
2) Introducir el ventilador (3) en el eje del motor (6) y bloquear con la abrazadera correspondiente (2) atornillando en sentido horario, apretando fuertemente.
3) Acoplar la rejilla delantera (1) a aquella trasera (5) bloqueándolas con anillo de plástico, asegurando la fijación con el correspondiente tornillo c/tuerca (11). Al finalizar la operación, verificar que las rejillas de protección estén fuertemente acopladas y fijadas al motor.

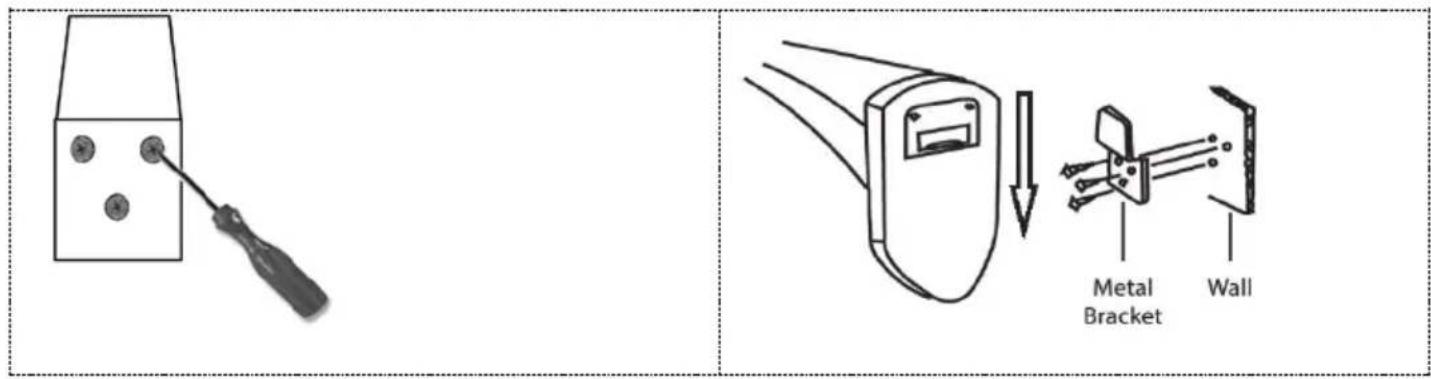

Instalación de pared

• El ventilador debe ser usado solo cuando está montado en la pared, cuya superficie debe ser plana, sin asperezas, bien estable (en cuanto el artefacto podría volcarse).
• Para el montaje del aparato, proceda de la siguiente manera y tome como referencia las figuras:

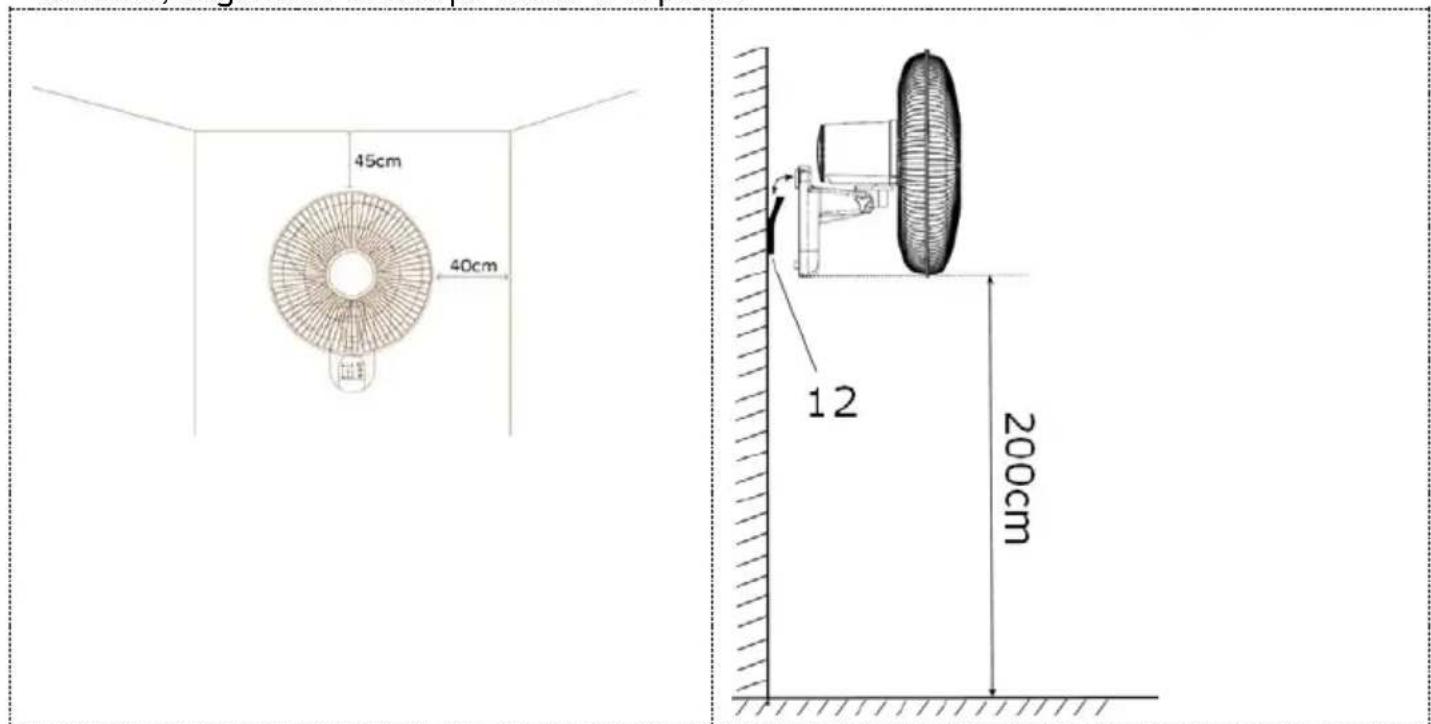

En la instalación de pared, la pared donde es montado el artefacto debe ser de mampostería y/o material resistente (no de madera o material sintético); respete las siguientes indicaciones para su instalación:

• el artefacto debe ser instalado al menos 2m del suelo
• Apoyar la placa metálica a la pared, realizar en la pared n.3 orificios, distantes como se (antes de realizar las perforaciones se recomienda medir la distancia entre los orificios citados), introducir los tarugos en los orificio, posicionar la placa metálica y atornillar los tornillos, enganchar el cuerpo motor a la placa.

45cm 40cm 12 200cm

- Si se instala en un cuarto de baño, además de la altura escrita en el párrafo anterior; el artefacto debe ser instalado en modo tal que los interruptores y los otros dispositivos de mando no puedan ser tocados por una persona que se encuentre en la bañera o en la ducha.

USO

Ante de cada uso comprobar que el artefacto se encuentre en buen estado, que el cable eléctrico no se encuentre dañado: si el cable eléctrico está dañado, el mismo debe ser sustituido por el fabricante o por el servicio de asistencia técnica o en todo caso por personal técnico capacitado, en modo de prevenir cualquier tipo de riesgo.

Las funciones del ventilador pueden accionarse tanto con la botonera colocada en el panel de mandos que con el telecomando. El telecomando debe estar dirigido en la dirección del panel de mandos, previamente deben colocarse las baterías (abrir el compartimiento trasero e introducir dos baterías tipo “AAA” respetando la polaridad. Cerrar el compartimiento).

Introducir el enchufe en la toma de corriente.

Recomendamos sustituir todas las baterías al mismo tiempo. No mezclar baterías ya utilizadas y baterías nuevas. Durante periodos prolongados de inactividad del mando a distancia extraer las baterías. Las baterías no pueden ser sustituidas por los niños.

Ventilación:

1) Para encender el ventilador, presionar la tecla "SPEED" del telecomando o del panel de mandos "ON + - "

2) Para seleccionar la velocidad deseada en modalidad normal “ON”, presionar repetidamente la tecla “SPEED/ON”: en el panel de mandos o del telecomando, se iluminará la espía “ON” y la espía correspondiente a la velocidad seleccionada (¿=mín.; ¿=med.; ¿=máx.).

Oscilación horizontal (derecha-izquierda): se obtiene presionando la correspondiente tecla "SWING" del telecomando o del panel de mandos (14). Para desactivar la oscilación, presionar nuevamente la tecla "SWING".

Para quitar el movimiento presionar nuevamente la tecla "SWING".

Inclinación vertical (alta-baja): se regula empuñando el cuerpo motor y dirigiéndolo en la dirección deseada; atornillar el tornillo correspondiente (10) para bloquear el cuerpo motor en la posición deseada.

Timer: esta función permite de programar el tiempo de funcionamiento, al termine del cual el artefacto se detendrá automáticamente.

- Para programar el tiempo de funcionamiento, presionar repetidamente la tecla “TIMER” del telecomando: con cada presión de la tecla varía el tiempo programado, y en el panel de mandos se ilumina la espía correspondiente al tiempo seleccionado (0,5 hora – 1 hora – 2 horas – 4 horas): el tiempo máximo es de 7 horas 30’.

Para desactivar el temporizador, pulse la tecla hasta que se apaguen todos los tiempos.

- Modos: los tres modos se seleccionan pulsando la tecla "MODE":

: ventilación constante

1. Sleep: Para activar el modo "Sleep" (dormir), pulsar nuevamente el botón hasta que en la pantalla aparece el icono "ZZZ": este modo reduce la ventilación de una velocidad a la velocidad siguiente inferior cada media hora

2. Natural: ventilación intermitente (símbolo “”), es decir según los esquemas indicados aquí.

Velocidad máxima seleccionada

1. Velocidad media seleccionada

Velocidad mínima seleccionada

- Para apagar el ventilador, presionar la tecla "OFF" presente en el telecomando o en el panel de mandos " ⏻", luego desconectar el enchufe de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de efectuar las normales operaciones de limpieza quitar el enchufe de la toma de corriente.

• Para la limpieza utilizar un paño suave, ligeramente humedecido: no utilizar productos abrasivos o corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: en el caso que sucediese no sumergir la mano en el líquido y ante todo quitar el enchufe de la toma de corriente. Secar con mucho cuidado el artefacto y verificar que todas las partes eléctricas se encuentren secas: en caso de dudas póngase en contacto con personal técnico capacitado.
• Es indispensable mantener los orificios de aireación del motor libres de polvos y pelusas.
• Para períodos largos de inutilizo, es necesario conservar el ventilador lejos del polvo y la humedad; se recomienda utilizar el embalaje original.
• En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.
• Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

BATERÍAS - Retire las baterías mando a distancia antes de eliminarlas. No arrojar las baterías en los residuos domésticos. Las baterías deben ser eliminadas en los recipientes específicos o llevándolas a los centros de recogida correspondientes. La recogida selectiva adecuada contribuye a evitar los posibles efectos negativos para el medio ambiente y la salud.

Para remover las baterías, seguir las indicaciones de las Instrucciones de uso.

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE.

Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos.

Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio.

Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos. Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a las informaciones
Descrizione/Description/ Description/Beschreibung/ Descripción	Simbolo/Symbol/Symbol/ Símbolo	Valore/Value/ Valeur/Wert/Valor	Unità/Unit/Unité/Einheit/Símbolo
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/ Maximaler Luftdurchsatz des Lüfters/ Capacidad máxima de aire	F	40.9	m^3/min
Potenza assorbita del ventilatore/Fan power input/ Puissance d'entrée ventilateur/ Eingangsleistung des Lüfters/ Potencia absorbida por el ventilador	P	45.0	W
Valori di esercizio/Service value/Valeur de fonctionnement/Betriebswert/ Valores de funcionamiento	SV	0.9	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/ Consommation électrique en veille/ Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	0.4	W
Livello di potenza sonora del ventilatore/Fan sound power level/Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	57	dB(A)
Velocità massima dell'aria/Maximum air velocity/ Vitesse maximale de l'air/ Maximale Luftstromgeschwindigkeit/ Velocidad máxima del aire	c	2.9	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/Normativas de medición para valores de funcionamiento	Regolamento/Commission Regulation/ Valeur standard de fonctionnement / Kommissionsvorschrift / Reglamento: (UE)n.206/2012
