Caractéristiques techniques	Ventilateur de table Bimar VM45, puissance 45W, 3 vitesses, diamètre de la hélice 40 cm.
Utilisation	Idéal pour un usage domestique, bureau ou espace de travail, pour un rafraîchissement optimal.
Maintenance et réparation	Nettoyage régulier des grilles et des pales, vérification des câbles d'alimentation, remplacement des pièces usées recommandé.
Sécurité	Équipé d'une protection contre la surchauffe, à utiliser sur une surface stable et plane.
Informations générales	Poids léger, design compact, facile à transporter, garantie de 2 ans.

FOIRE AUX QUESTIONS - VM45 Bimar

Comment assembler le ventilateur Bimar VM45 ?

Pour assembler le ventilateur Bimar VM45, commencez par fixer la base au pied en utilisant les vis fournies. Ensuite, attachez le mât au pied et serrez bien. Enfin, fixez la tête du ventilateur au mât et assurez-vous qu'elle est bien sécurisée.

Comment régler la vitesse du ventilateur ?

Le ventilateur Bimar VM45 dispose d'un bouton de réglage de la vitesse situé sur le panneau de commande. Tournez le bouton pour sélectionner la vitesse souhaitée parmi les options disponibles.

Le ventilateur fait du bruit, que puis-je faire ?

Si le ventilateur fait du bruit, vérifiez d'abord s'il est bien monté et que toutes les vis sont serrées. Si le bruit persiste, il peut être utile de nettoyer les pales et le moteur pour éliminer la poussière qui pourrait être à l'origine du problème.

Comment nettoyer le ventilateur Bimar VM45 ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Pour un nettoyage plus approfondi, vous pouvez démonter les pales en suivant les instructions du manuel d'utilisation.

Le ventilateur ne démarre pas, que faire ?

Si le ventilateur ne démarre pas, vérifiez d'abord qu'il est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, contactez le service client.

Est-ce que le ventilateur Bimar VM45 a une fonction oscillante ?

Oui, le ventilateur Bimar VM45 est équipé d'une fonction oscillante. Vous pouvez l'activer en utilisant le bouton d'oscillation situé sur le panneau de commande.

Quelle est la puissance du ventilateur Bimar VM45 ?

Le ventilateur Bimar VM45 a une puissance de 45 watts.

Où puis-je trouver des pièces de rechange pour le Bimar VM45 ?

Les pièces de rechange pour le ventilateur Bimar VM45 peuvent être commandées directement auprès du service client de Bimar ou auprès de revendeurs agréés.

MODE D'EMPLOI VM45 Bimar

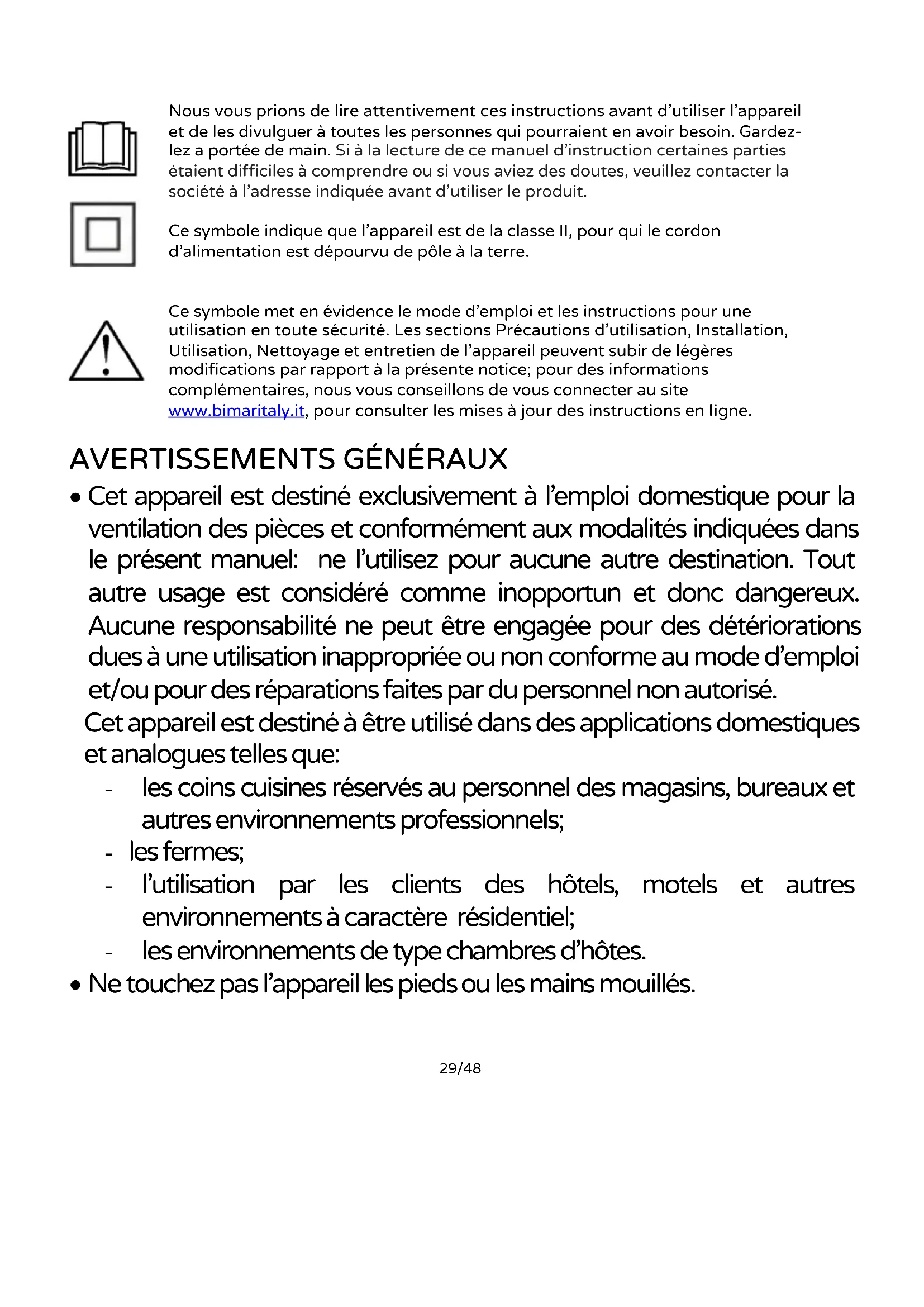

Nous vous prions de lire attentivement ces instructions avant d’utiliser l'appareil et de les divulguer à toutes les personnes qui pourraient en avoir besoin. Gardez- lez a portée de main. Si à la lecture de ce manuel d'instruction certaines parties étaient difficiles à comprendre ou si vous aviez des doutes, veuillez contacter la société à l'adresse indiquée avant d'utiliser le produit.

Ce symbole indique que l’appareil est de la classe II, pour qui le cordon d'alimentation est dépourvu de pôle à la terre.

Ce symbole met en évidence le mode d’emploi et les instructions pour une utilisation en toute sécurité. Les sections Précautions d’utilisation, Installation, Utilisation, Nettoyage et entretien de l’appareil peuvent subir de légères modifications par rapport à la présente notice; pour des informations complémentaires, nous vous conseillons de vous connecter au site www.bimaritaly.it, pour consulter les mises à jour des instructions en ligne.

• Cet appareil est destiné exclusivement à l’emploi domestique pour la ventilation des pièces et conformément aux modalités indiquées dans le présent manuel: ne l’utilisez pour aucune autre destination. Tout autre usage est considéré comme inopportun et donc dangereux. Aucune responsabilité ne peut être engagée pour des détériorations dues à une utilisation inappropriée ou non conforme au mode d’emploi et/ou pour des réparations faites par du personnel non autorisé. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels; - les fermes; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - les environnements de type chambres d’hôtes.

• Ne touchez pas l’appareil les pieds ou les mains mouillés.30/48

• N’introduisez aucun outil ni les droits entre les mailles de la grille de protection de l’hélice.

• N’utilisez pas l’appareil à une température ambiante supérieure à 40°C.

• Ne laissez pas l’appareil exposé aux agents atmosphériques (soleil, pluie, etc.).

• Ce produit ne peut être utilisé par des enfants de moins de 8 ans ou par des personnes possédant des capacités physiques, sensorielles ou mentales réduites, sans expérience ni connaissances suffisantes, à moins qu’elles ne se trouvent sous la surveillance de quelqu’un ou qu’elles aient reçu les instructions nécessaires relatives à l’utilisation en toute sécurité de l’appareil et à leur compréhension. Les enfants ne doivent en aucun cas jouer avec l’appareil. Le nettoyage et l’entretien à la charge de l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.

• Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou avec un manque d’expérience ou de connaissance si une surveillance de ces personnes a été mise en place ou s’ils ont reçu des instructions au sujet de l’utilisation en toute sécurité de l’appareil et s’ils ont compris les risques liés. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être faites par des enfants à moins qu’ils aient plus de 8 ans et qu’ils soient surveillés.

• Tenir hors de portée des enfants.

• Attention: pendant l’emploi d’appareils électriques, les consignes de sécurité doivent toujours être respectées afin d’éviter tout risque de feu, électrocution ou blessure.31/48

• N'utilisez pas l’appareil s’il ne fonctionne pas correctement ou semble endommagé ; en cas de doute, adressez-vous à un technicien spécialisé.

• Ne tirez pas sur le câble pour déplacer l’appareil.

• Ne déplacez pas le l'appareil quand il est en fonctionnement.

• Ne tirez pas sur le câble d’alimentation ou sur l’appareil lui-même pour débrancher la fiche de la prise de courant.

• Si le câble est endommagé, il doit être obligatoirement remplacé par un service qualifié compétent ou par une personne qualifiée.

• Assurez-vous que le ventilateur est débranché de l'alimentation électrique avant de retirer le bouclier de protection.

• N'utilisez pas l'appareil avec une minuterie ou un programmateur ou avec un système qui peut mettre l'appareil en marche automatiquement, pour éviter tout risque d'incendie si l’appareil est couvert ou situé en position non appropriée.

• En cas de panne ou de mauvais fonctionnement, éteindre l’appareil et le faire contrôler par un personnel qualifié professionnellement. INSTALLATION

• Après avoir enlevé l’emballage, s’assurer de l’intégrité de l’appareil; en cas de doute, ne pas l’utiliser et s’adresser à un personnel qualifié professionnellement. On ne doit pas laisser les éléments d’emballage (sachets en matière plastique, polystyrène expansé, clous, etc...) à portée de main des enfants étant donné que ce sont des sources de danger potentielles. Lors de l'élimination des éléments d'emballage, tenir compte du matériau dont ils sont constitués (voir symbole imprimé sur chacun d'entre eux) et des dispositions municipales en vigueur. En raison de ses dimensions réduites, le sachet contenant la télécommande est dépourvu de marquage ; il est en polyéthylène et doit être éliminé selon les modalités en vigueur pour ce type de plastique. Attention : les autocollants publicitaires et autres films sur grid, doivent être retirés avant d’utiliser l’appareil.

• Avant d'utiliser l'appareil, vérifiez que la tension du réseau corresponde bien à celle indiquée sur la plaque signalétique de l'appareil. En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites remplacer le cordon d'alimentation par un service qualifié compétent qui devra s'assurer que la tension du cordon corresponde à la tension du réseau électrique. En général l'utilisaton d'adaptateurs ou de rallonges est déconseillée;32/48

cependant, s'il s'avère indispensable d'en utiliser, ils doivent être conformes aux normes de sécurité en vigueur et leur ampérage ne peut pas être inférieur au maximum de l'appareil.

• Avant chaque utilisation, vérifier si l’appareil est en bon état, si le cordon électrique n’est pas endommagé: en cas de doute, il faut s’adresser au personnel qualifié professionnellement.

• La prise secteur doit être facile d’accès afin de pouvoir débrancher facilement l’appareil en cas d'urgence.

• Ne pas placer l’appareil à proximité de lavabos ou de récipients contenant des liquides (distance minimum 2 mètres) afin d’éviter qu’il risque de tomber dedans.

• Placer le ventilateur éloigné de tissus (rideaux, etc.) ou de matériaux volatiles susceptibles de boucher la grille d’aspiration ; vérifier que la partie antérieure aussi est libre de matériaux volatiles (poussière, etc.).

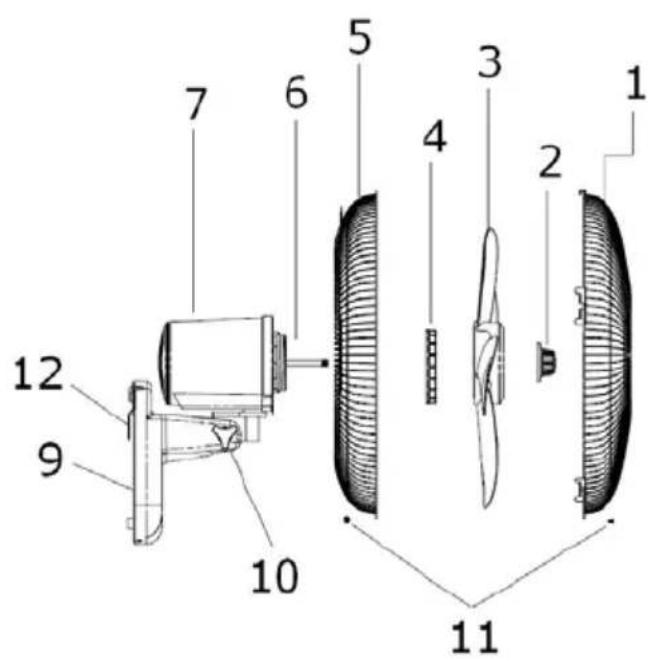

1) Grille antérieure.

2) Bague de fixation du rotor

3) Rotor du ventilateur

4) Vis à anneau en plastique

5) Grille postérieure

10) Vis Inclinaison haut/bas

ASSEMBLAGE Attention: le ventilateur ne peut être utilisé que s'il est entièrement et correctement assemblé, avec sa base, son support et sa grille de protection. En cas de doute, faites contrôler ou effectuer l’opération par du personnel qualifié. Pour l’assemblage, reportez-vous à la Fig. 1.

1) Fixez la grille à l’arrière (5) du carter du moteur en la positionnant de manière à ce que les

chevilles et les trous correspondent et bloquez-la avec l'écrou prévu à cet effet (4).

2) Placez le ventilateur (3) sur le vilebrequin (6) et bloquez-le avec l'écrou prévu à cet effet (2)

en le vissant fortement dans le sens contraire des aiguilles d'une montre.

3) Unissez la grille avant (1) à la grille arrière (5) en les bloquant avec une bague en plastique,

et fixez le tout à l’aide de la vis avec écrou prévue à cet effet (11). À la fin de l'opération, assurez-vous que la grille de protection est solidement unie et fixée au moteur. Installation murale

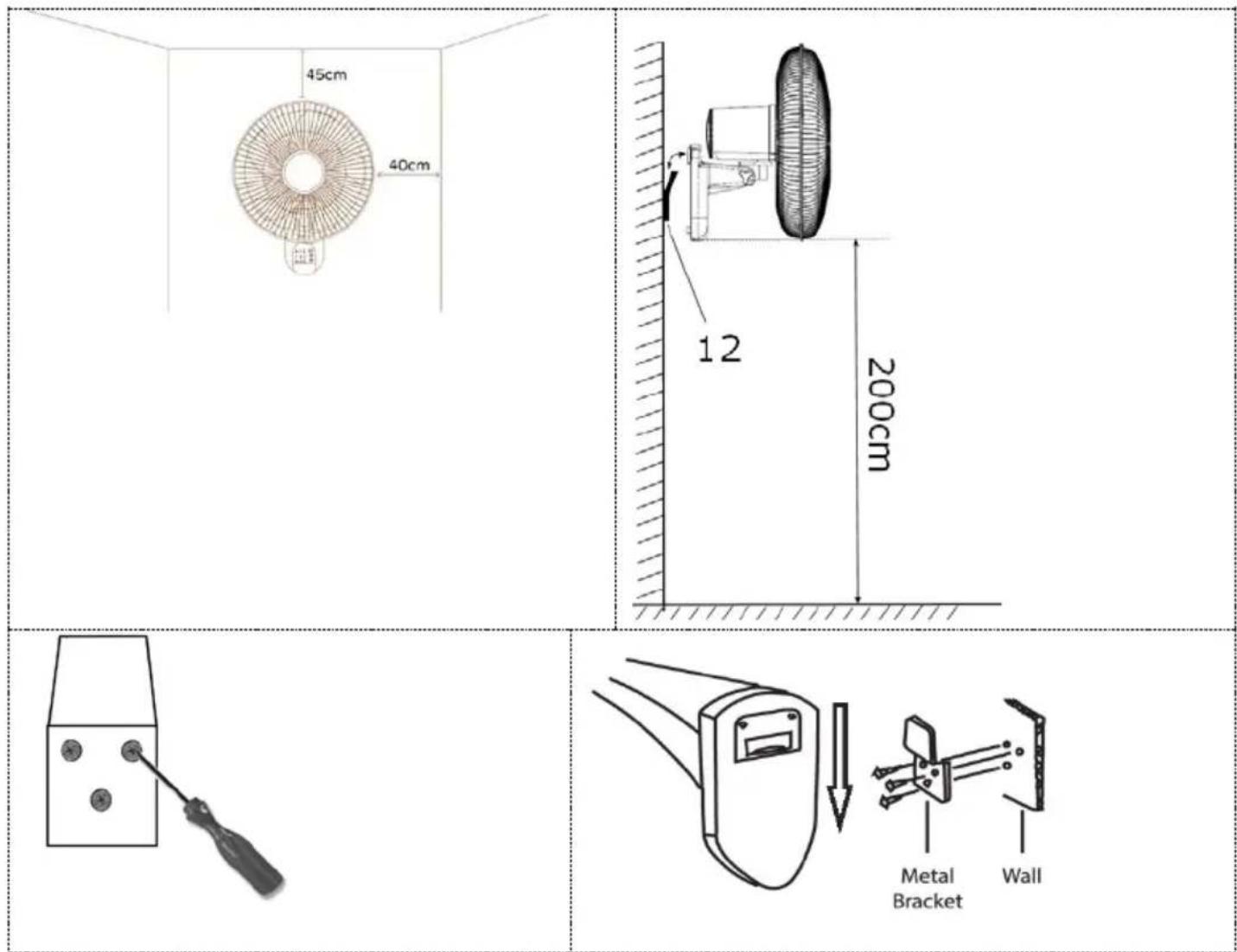

• Il faut employer le radiateur soufflant uniquement s’il est fixé au mur, dont la superficie doit être plate et sans aspérité et bien stable (car l’appareil pourrait se renverser).

• Pour assembler l'appareil, procéder de la façon suivante et prendre comme référence les figures.

• En cas d’installation murale, le mur auquel l’appareil est fixé doit être en maçonnerie et/ou en matériau thermorésistant (le bois et les matériaux synthétiques sont à éviter) ; se conformer aux instructions ci-dessous pour l’installation : - L'appareil de chauffage doit être installé à au moins 2 m au-dessus du sol - Placer la plaque de métal au mur, percez 3 trous dans le mur, (avant trous de forage est bon de mesurer la distance entre les fentes au-dessus), insérer les chevilles dans les trous, placer la plaque métal et serrer les vis, fixez le carter du moteur à la plaque et la fixer34/48

UTILISATION Les fonctions du ventilateur peuvent être actionnées soit à travers les boutons-poussoirs situés sur le tableau de commande, soit à l’aide de la télécommande. Introduire le pile (type AAA), puis pointer la télécommande en direction du tableau de commande. Introduire la fiche dans la prise de courant. Nous vous conseillons de remplacer en même temps toutes les piles. Ne pas mélanger des piles déjà utilisées et des piles neuves. Pendant de longues périodes d’inactivité de la télécommande, retirer les piles. Ne pas laisser les enfants remplacer les piles. Ventilation :

1) Pour allumer le ventilateur, appuyer sur la touche “SPEED” de la télécommande ou du

tableau de commande «

2) Pour sélectionner la vitesse souhaitée, appuyer à plusieurs reprises sur la touche

“SPEED/ ": on verra s’allumer sur le tableau de commande la lampe témoin qui correspond à la vitesse sélectionnée ( =min; = moy ; =max).and vitesse « ».35/48

Oscillation horizontale (droite-gauche): appuyer sur la touche “SWING” de la télécommande ou du tableau à poussoirs. Pour supprimer le mouvement, appuyer à nouveau sur la touche “SWING”. Inclinaison verticale (haut-bas) : pour la régler, empoigner le corps moteur et l'orienter dans la direction souhaitée. Minuterie: cette fonction permet de configurer le temps de fonctionnement au terme duquel l'appareil s'arrête automatiquement.

• Pour définir le temps de fonctionnement, appuyer à plusieurs reprises sur la touche “TIMER” de la télécommande. À chaque pression de la touche, le temps programmé varie et le témoin lumineux correspondant au temps sélectionné s'allume sur le tableau de commande (0,5 heure - 1 heure – 2 heures - 4 heures, ….. ) : le temps maximum est de 7,5 heures. Pour désactiver la minuterie, appuyer sur la touche jusqu’à ce que toutes les durées s’éteignent. Puis débrancher la fiche de la prise de courant.

Sleep: Pour activer le mode «Sleep», appuyer à nouveau sur la touche jusqu’à ce que sur l’écran apparaisse cette icône (symbole “ ”): ce mode réduit la ventilation d’une vitesse à celle suivante inférieure, après chaque demi heure,

3. Natural: ventilation intermittente (symbole “

”), c’est à dire comme les schémas représentés ici. Vitesse maximale sélectionnée Vitesse moyenne sélectionnée

Vitesse minimale sélectionnée

Pour éteindre le ventilateur, appuyer sur la touche “ ” de la télécommande ou du tableau de commande "OFF", puis débrancher la fiche de la prise de courant. En cas d'inutilisation prolongée, débrancher la fiche de la prise de courant.36/48

Attention: avant d'exécuter les opérations de nettoyage ordinaires, débrancher la fiche de la prise de courant.

• Pour le nettoyage, utiliser un chiffon doux, légèrement humide ; éviter les produits abrasifs ou corrosifs.

• Ne plonger aucune partie du ventilateur dans l'eau ou dans un autre liquide ; si cela devait arriver, ne pas plonger la main dans le liquide, mais débrancher avant toute chose la fiche de la prise de courant. Sécher l'appareil avec soin et vérifier que toutes les parties électriques sont sèches : en cas de doute, s'adresser à un personnel professionnel qualifié.

• Il est indispensable de maintenir les trous d'aération du moteur dégagés de toute présence de poussière et de particules textiles.

• En cas de longues périodes d'inutilisation, ranger le ventilateur à l'abri de la poussière et de l'humidité ; nous recommandons d'utiliser son emballage original.

• Si l'on décide de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en coupant le câble d'alimentation (s'assurer au préalable d'avoir débranché la fiche de la prise de courant) et de rendre inoffensives les parties qui sont dangereuses si des enfants devaient s'en servir pour jouer (par exemple l'hélice). PILES - Retirer les piles de télécommande avant de l’éliminer. Ne pas jeter les piles avec les ordures ménagères. Les piles doivent être éliminées dans des conteneurs spéciaux ou dans des points de collecte spécifiques. Une collecte séparée adéquate permet d’éviter d’éventuels effets négatifs sur l’environnement et la santé. Pour enlever les piles, suivre les indications des Instructions d’utilisation.

AVERTISSEMENTS POUR L'ÉLIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPÉENNE 2011/65/UE. Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.37/48
