MANUALE UTENTE VM45 Bimar

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina.

Questo simbolo indica la classe II isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell’apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

• Questo apparecchio è destinato solo all’impiego domestico, per la ventilazione di ambienti interni: non utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast.

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• Non utilizzare l’apparecchio con temperatura ambiente superiore a 40°C.3/48

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un’adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.

• L’apparecchio deve essere mantenuto fuori dalla portata di bambini.

• Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

• Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.4/48

• Assicurarsi che la ventola funzioni correttamente: nel caso contrario spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato.

• Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente.

• Scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l’apparecchio.

• Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

• Non toccare l’apparecchio con mani o piedi bagnati.

• Non spostare l’apparecchio quando è in funzione.

• Non tirare il cavo d’alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente.

• Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto o sia posizionato in modo non corretto.

• Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

• Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione (1). INSTALLAZIONE

• Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d’imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata.5/48

Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno) e in base alle disposizioni del proprio Comune. Il sacchetto contenente il set viti di fissaggio oppure il telecomando, che per le misure ridotte è privo di marcatura, per il suo smaltimento seguire le disposizioni del proprio Comune. Attenzione : eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell’uso dell’apparecchio.

• Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio.

• Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

• Posizionare l’apparecchio lontano da: - fonti di calore (ad es. fiamme libere, fornello gas, ecc. ) - contenitori di liquidi (ad esempio, vasche da bagno, doccia, lavelli ecc.) per evitare schizzi d’acqua o che vi possa cadere (distanza minima 2 metri) - tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili ( polvere, ecc.).

• Non installare il ventilatore in ambienti dove vi sia il riflusso di gas provenienti dalla canna di scarico dei gas o da altri apparecchi a combustione di carburanti.

• In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.6/48

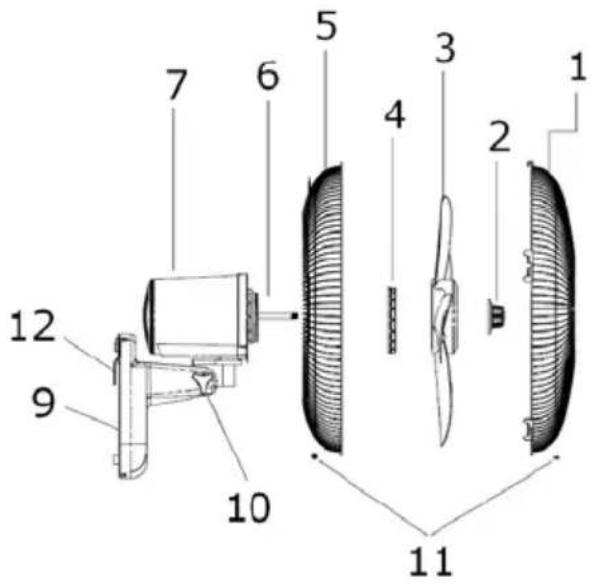

Griglia anteriore/schermo di protezione

2) Ghiera fissaggio ventola

4) Ghiera fissaggio griglia

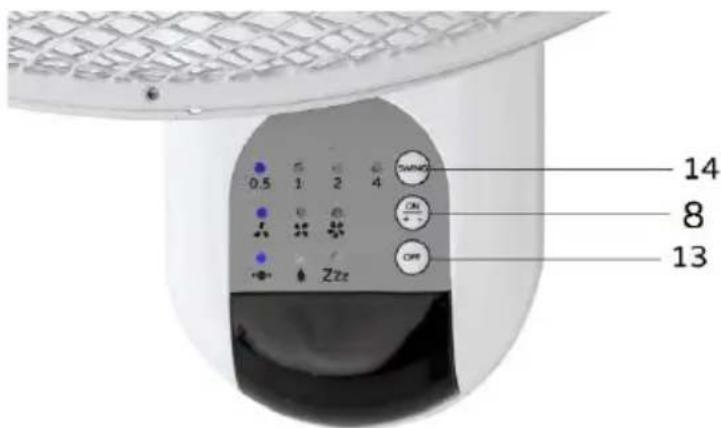

8) Tasto accensione e velocità

10) Vite regolazione inclinazione alto/basso

11) Vite fissaggio griglie

12) Piastrina fissaggio

13) Tasto spegnimento “off”

14) Tasto oscillazione dx/sx

15) Tasto funzioni: normal, natural, sleep

ASSEMBLAGGIO Attenzione : il ventilatore può essere utilizzato solo se completamente e correttamente assemblato, cioè completo di griglie di protezione (anteriore e posteriore). Nel caso di dubbio far controllare o eseguire l’operazione da personale professionalmente qualificato. Attenzione : scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare l’apparecchio. Per l’assemblaggio si prenda come riferimento le figure. Ventilatore

• Svitare le ghiere: fissaggio ventola (2) e griglia posteriore (4) sull’albero motore se precedentemente fissate

• Inserire la griglia posteriore (5) sul carter motore, e bloccarla con l’apposita ghiera (4).

• Inserire la ventola (3) sull’albero motore (6) e bloccare con l’apposita ghiera (2) avvitandola in senso antiorario e in modo serrato.7/48

• Accoppiare la griglia anteriore (1) a quella posteriore (5), assicurando il fissaggio con vite c/dado (11). Al termine dell’operato, verificare che le griglie di protezione siano saldamente accoppiate e fissate al motore. Installazione murale

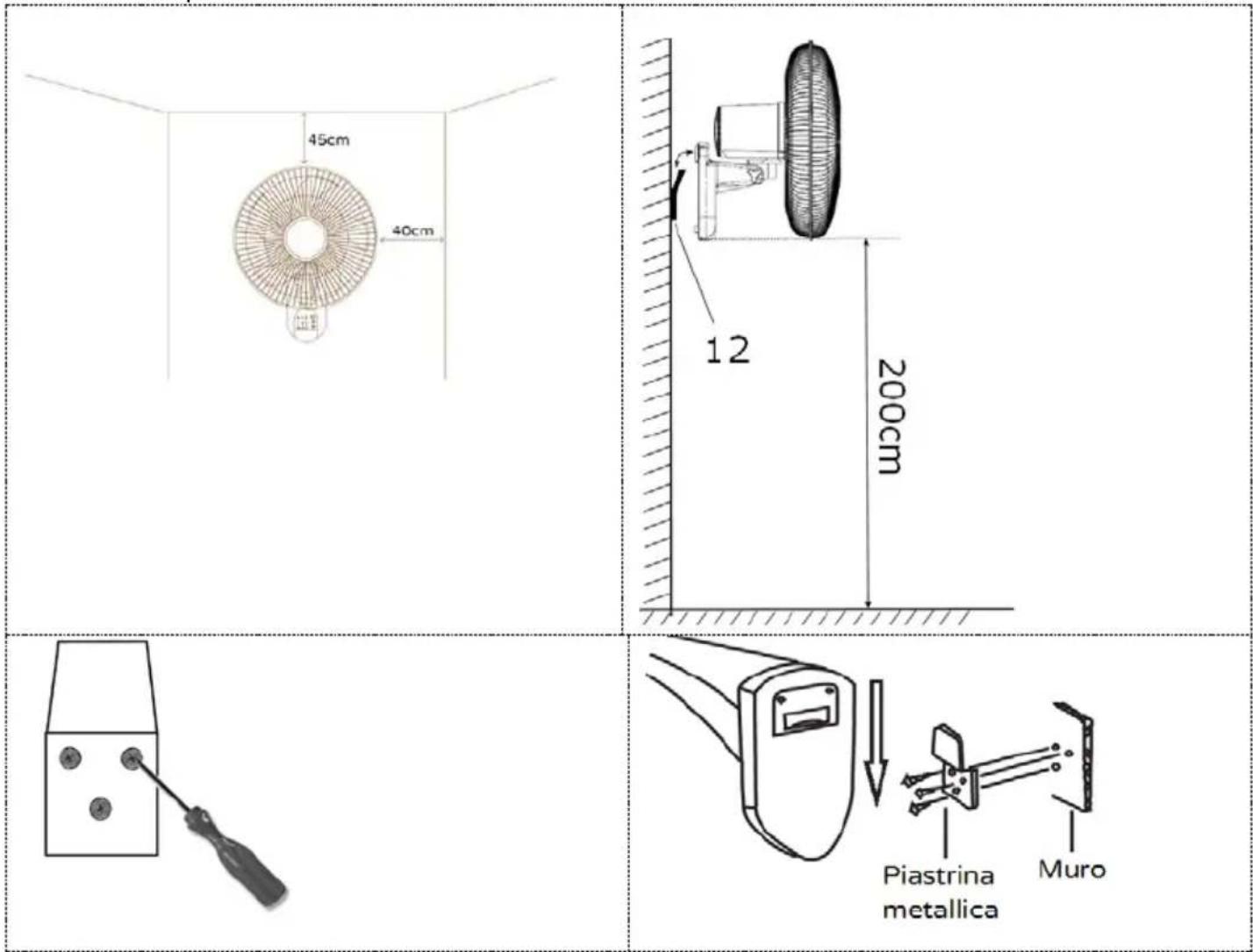

• Il ventilatore deve essere impiegato solo se fissato a parete, la cui superficie deve essere piana, priva di asperità, ben stabile (in quanto l’apparecchio potrebbe ribaltarsi).

• Per il montaggio dell’apparecchio, procedere nel modo seguente e prendere come riferimento le figure. Nell’istallazione murale, la parete cui è fissato l’apparecchio deve essere in muratura e/o in materiale resistente (non in legno o materiale sintetico); inoltre seguire questi indicazioni per l’installazione: - l’apparecchio deve essere installato ad almeno 2m dal suolo - Appoggiare la piastrina metallica alla parete, praticare alla parete n.3 fori, (prima eseguire i fori è bene misurare l’interasse delle asole citate), inserirvi i tasselli ad espansione nei fori, posizionare la piastrina metallica e avvitare le viti come in figura n.1, agganciare il corpo motore alla piastrina8/48

• Se installato in una stanza da bagno, oltre che all’altezza scritta al paragrafo precedente; l’apparecchio deve essere installato in modo che gli interruttori e gli altri dispositivi di comando non possano essere toccati da una persona che si trovi nella vasca da bagno o nella doccia.

Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Attenzione : il ventilatore può essere utilizzato solo se correttamente assemblato in buono stato. Le funzioni del ventilatore si azionano sia con la tastiera del pannello comandi, e con il telecomando che deve essere puntato frontalmente (distanza max di circa 4m) verso il pannello comandi, e prima ancora bisogna inserirvi le batterie (aprire lo sportello posteriore e inserire due batterie tipo “AAA” rispettando la polarità, richiudere lo sportello), non incluse nella confezione. Non permettere ai bambini di sostituire le batterie. Raccomandiamo di sostituire contemporaneamente tutte le batterie. Non mischiare batterie già utilizzate e batterie nuove. Per lunghi periodi di inattività del telecomando togliere le batterie. Inserire la spina nella presa di corrente. Ventilazione:

1) Per accendere il ventilatore, premere il tasto del telecomando “SPEED” o del pannello

2) Per selezionare la velocità desiderata in modalità normale “

”, premere ripetutamente il tasto “ ”: sul pannello comandi o del telecomando “SPEED”, si illuminerà la spia “ ” e la spia corrispondente alla velocità selezionata

=minima, =media, = massima). Oscillazione orizzontale (destra-sinistra): si ottiene premendo l’apposito tasto “SWING” del telecomando o del pannello comandi (14). Per disattivare l’oscillazione, premere nuovamente il tasto “SWING”. Inclinazione verticale (alto-basso): si regola impugnando il corpo motore e dirigendolo nella direzione desiderata; avvitare l’apposita vite (10) per bloccare il corpo motore nella posizione desiderata. Timer: questa funzione consente di impostare il tempo di funzionamento, al termine del quale l’apparecchio si arresta automaticamente.

• Per impostare il tempo di funzionamento, premere ripetutamente il tasto “TIMER” del telecomando: ad ogni pressione del tasto varia il tempo impostato, e sul pannello comandi si illumina la spia luminosa corrispondente al tempo selezionato (0,5 ora- 1 ora - 2 ore - 4 ore ): il tempo massimo è di 7ore e 30’.9/48

Per disattivare il timer, premere il tasto sino a che si spengono tutti i tempi.

Modalità :le tre modalità si selezionano premendo il tasto “MODE” del telecomando (15):

ventilazione costante

Sleep: (simbolo ), questa modalità riduce la ventilazione da una velocità a quella successiva inferiore, in dettaglio:

Velocità massima impostata, si illumina il simbolo ( ): il ventilatore funzionerà per un ciclo di 30 minuti alla velocità massima/media/minima; poi funzionerà per un ciclo 30 minuti alla velocità media/minima e stop e si illuminerà la spia ( ); poi funzionerà alla velocità minima e stop, spia corrispondente ( ), sino a quando l’apparecchio non verrà spento manualmente

Velocità media impostata, si illumina il simbolo ( ): il ventilatore funzionerà per un ciclo 30 minuti alla velocità media/minima e stop; poi funzionerà alla velocità minima e stop, spia corrispondente ( ), sino a quando l’apparecchio non verrà spento manualmente

Velocità minima impostata, si illumina il simbolo ( ): il ventilatore funzionerà alla velocità minima e stop, sino a quando l’apparecchio non verrà spento manualmente

3. Natural: ventilazione intermittente (simbolo “ ”), cioè come gli schemi qui raffigurati.

Velocità massima selezionata Velocità media selezionata

Velocità minima selezionata

• Per spegnere il ventilatore, premere il tasto presente sul telecomando “ ” e o sul pannello comandi “OFF”, poi disinserire la spina dalla presa di corrente. Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.10/48

PULIZIA E MANUTENZIONE

Attenzione : prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.

• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• E’ indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.

• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l’imballo originale.

• Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l’elica).

BATTERIE - Rimuovere le batterie dal telecomando prima dello smaltimento. Non gettare le batterie nei rifiuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contenitori o negli specifici centri di raccolta. L’adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute. Per rimuovere le batterie, seguire le indicazioni delle istruzioni d’uso.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.11/48
