BEDIENUNGSANLEITUNG VM45 Bimar

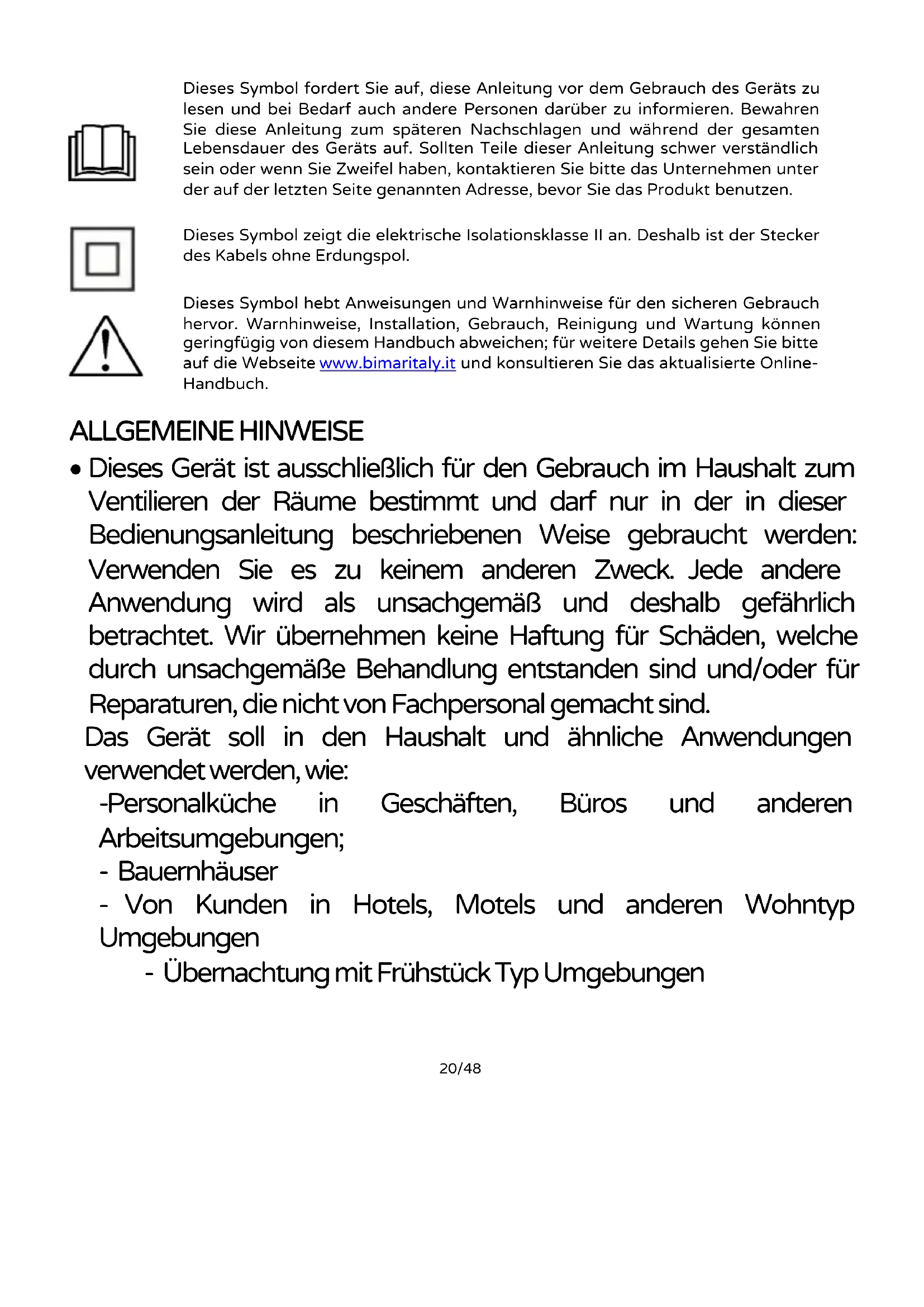

Dieses Symbol fordert Sie auf, diese Anleitung vor dem Gebrauch des Geräts zu lesen und bei Bedarf auch andere Personen darüber zu informieren. Bewahren Sie diese Anleitung zum späteren Nachschlagen und während der gesamten Lebensdauer des Geräts auf. Sollten Teile dieser Anleitung schwer verständlich sein oder wenn Sie Zweifel haben, kontaktieren Sie bitte das Unternehmen unter der auf der letzten Seite genannten Adresse, bevor Sie das Produkt benutzen.

Dieses Symbol zeigt die elektrische Isolationsklasse II an. Deshalb ist der Stecker des Kabels ohne Erdungspol.

Dieses Symbol hebt Anweisungen und Warnhinweise für den sicheren Gebrauch hervor. Warnhinweise, Installation, Gebrauch, Reinigung und Wartung können geringfügig von diesem Handbuch abweichen; für weitere Details gehen Sie bitte auf die Webseite www.bimaritaly.it und konsultieren Sie das aktualisierte Online- Handbuch.

• Dieses Gerät ist ausschließlich für den Gebrauch im Haushalt zum Ventilieren der Räume bestimmt und darf nur in der in dieser Bedienungsanleitung beschriebenen Weise gebraucht werden: Verwenden Sie es zu keinem anderen Zweck. Jede andere Anwendung wird als unsachgemäß und deshalb gefährlich betrachtet. Wir übernehmen keine Haftung für Schäden, welche durch unsachgemäße Behandlung entstanden sind und/oder für Reparaturen, die nicht von Fachpersonal gemacht sind. Das Gerät soll in den Haushalt und ähnliche Anwendungen verwendet werden, wie:

Personalküche in Geschäften, Büros und anderen Arbeitsumgebungen; - Bauernhäuser - Von Kunden in Hotels, Motels und anderen Wohntyp Umgebungen - Übernachtung mit Frühstück Typ Umgebungen21/48

• Benutzen Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert oder beschädigt zu sein scheint. Im Zweifelsfall wenden Sie sich an eine Fachkraft.

• Kinder unter 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen ohne entsprechende Erfahrung oder Kenntnisse dürfen dieses Gerät nur unter Aufsicht oder nach Erhalt aller Anweisungen für die sichere Verwendung des Gerätes sowie Auskunft über die damit verbundenen Gefahren benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Vom Anwender durchzuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie die notwendige Aufsicht oder Anweisungen im Hinblick auf den sicheren Umgang mit dem Gerät erhalten, und wenn sie sich der möglichen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Die Säuberung und Wartung darf nicht von Kindern durchgeführt werden, außer wenn sie über 8 Jahre alt sind und dabei beaufsichtigt werden.

• Bewahren Sie das Gerät außer Reichweite von Kindern auf.

• Achtung: Beim Umgang mit Elektrogeräten immer die grundsätzlichen Sicherheitsmaßnahmen beachten. Damit vermeiden Sie Brandgefahr sowie die Gefahr von Stromschlägen und Körperverletzungen.22/48

• Das Gerät niemals mit nassen oder feuchten Händen oder Füßen berühren.

• Keinesfalls ein Werkzeug oder die Finger durch das Schutzgitter des Flügelrads einführen.

• Verwenden Sie das Gerät nicht bei Umgebungstemperaturen über 40°C.

• Setzen Sie das Gerät nicht der Witterung (direkte Sonneneinstrahlung, Regen usw.) aus.

• Ziehen Sie nicht am Kabel, um den Netzstecker aus der Steckdose zu ziehen.

• Stellen Sie das Gerät nicht um während des Gebrauches.

• Gestatten Sie nicht, dass Kinder oder geistig behinderte Personen das Gerät ohne Aufsicht verwenden.

• Eine beschädigte Anschlussleitung muss von dem Lieferanten, von einem Kundendienst oder von einem Fachmann ausgewechselt werden.

• Stellen Sie sicher, dass der Lüfter von der Stromversorgung getrennt ist, bevor das Schutzschild zu entfernen .

• Um Feuergefahr zu umgehen, benutzen Sie das Gerät nicht mit einer Zeitschaltuhr, einem Programmierungssystem oder mit einem System, Zum Vermeiden von Brandgefahr, falls das Gerät abgedeckt ist oder nicht ordnungsgemäß positioniert ist.

• Schalten Sie das Gerät bei einem Defekt oder einer Störung ab und lassen Sie dasselbe von einer Fachkraft kontrollieren. INSTALLATION

• Prüfen Sie nach dem Auspacken, ob das Gerät unversehrt ist; benutzen Sie im Zweifelsfall auf keinen Fall das Gerät und wenden Sie sich an eine Fachkraft. Lassen Sie das Verpackungsmaterial (Kunststoffbeutel, PS- Hartschaum, Nägel usw.) nicht in Reichweite von Kindern. Es stellt eine Gefahrenquelle für Kinder dar. Achtung: jeder Aufkleber oder23/48

jedes Publizitätsmaterial auf der Vorderes Schutzgitter soll vor dem Gebrauch des Gerätes entfernt werden. Alle Verpackungselemente sind nach ihren jeweiligen Rohstoffen (siehe Symbol auf jedem einzelnen) und nach den Vorschriften Ihrer Gemeinde zu entsorgen. Der Beutel, der das Befestigungsschrauben oder die Fernbedienung enthält, der aufgrund seiner geringen Größe nicht gekennzeichnet ist, für seine Entsorgung sind die Verfahren Ihrer Gemeinde zu entsorgen.

• Kontrollieren Sie, ob die Netzspannung mit der auf dem Gerät vermerkten Spannung übereinstimmt bevor Sie den Stecker in die Steckdose stecken. Im Fall einer Unvereinbarkeit zwischen dem Stecker und der Steckdose, lassen Sie die Anschlussleitung von einem Fachmann auswechseln, der sich vergewissern wird, dass die Netzspannung mit der der Anschlussleitung übereinstimmt. Im Allgemeinen ist es abgeraten Verlängerungsschnur oder Adapter zu benutzen. Falls es jedoch unbedingt notwendig wäre, diese zu benutzen, vergewissern Sie sich, dass diese den geltenden Sicherheitsvorschriften entsprechen, und dass deren Stromstärke nicht niedriger ist, als die maximale Stromstärke des Gerätes.

• Stellen Sie das Gerät nicht zu nahe an Waschbecken oder Flüssigkeitsbehältern auf (Mindestabstand 2 Meter), um zu verhindern, dass es in sie hinein fallen kann.

• Die Steckdose muss leicht zugänglich sein: Damit kann der Stecker im Bedarfsfall problemlos aus der Steckdose gezogen werden.

• Stellen Sie den Ventilator entfernt von Vorhängen u.ä. auf, um zu verhindern, dass das Schutzgitter auf der Saugseite verdeckt wird. Vergewissern Sie sich auch, dass der vordere Teil sauber ist (Staub usw.).

• Stellen Sie sicher, dass das Netzkabel nicht über scharfe Kanten oder heiße oder bewegliche Teile verläuft. Es darf auch nicht um das Gerät gewickelt bzw. aufgewickelt sein.24/48

10) Schrauben Neigung nach

oben/unten, einstellbar

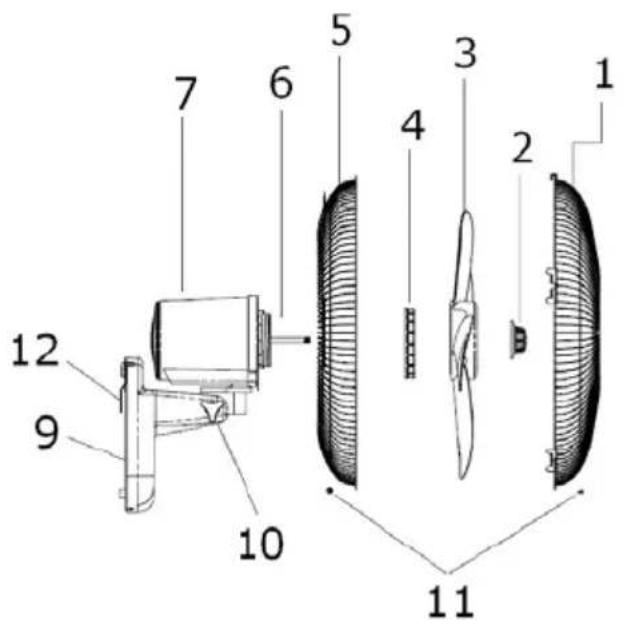

Achtung: der Ventilator kann ausschließlich bei vollständiger und ordnungsgemäßer Montage mit Halterung und Schutzgitter. Im Zweifelsfall lassen Sie bitte diese Arbeit von qualifizierten Fachkräften kontrollieren oder durchführen. Für die Montage verweisen wir auf Abb. 1.

1. Das Rückgitter (5) am Motorgehäuse befestigen, dabei so positionieren, dass Stifte und

Löcher fluchten und durch die entsprechende Nutmutter (4) feststellen.25/48

2. Das Gebläse (3) auf die Motorwelle (6) stecken und durch die entsprechende Nutmutter (2)

feststellen, dabei gegen den Uhrzeigersinn festschrauben.

3. Vordergitter (1) und Rückgitter (5) miteinander verbinden und mit dem Kunststoffring

feststellen. Die Befestigung mit der entsprechenden Schraube /Gegenmutter (11) sichern. Am Ende des Vorgangs stellen Sie bitte sicher, dass die Schutzgitter fest miteinander verbunden und am Motor befestigt sind. Wandmontage

• Stellen Sie den Wandlüfter nicht in der Nähe von anderen Wärmequellen, entzündbaren Stoffen (Vorhänge, Tapeten usw.), von feuergefährlichem Gas oder explosionsgefährdetem Material (Sprühdosen usw).

• Der Wandlüfter muss für den Betrieb an der Wand befestigt werden. Die Wand muss eben, glatt, stabil (damit sie das Gewicht des Geräts tragen kann) und wärmebeständig sein. Das Gerät muss entfernt von Wärmequellen angeordnet werden. - Das Gerät muss entfernt von Badewannen und Duschen angebracht werden, damit es nicht von Spritzwasser oder Dampf getroffen werden kann.

• Bei der Montage des Geräts wie folgt vorgehen und sich von den Abbildungen anleiten lassen.

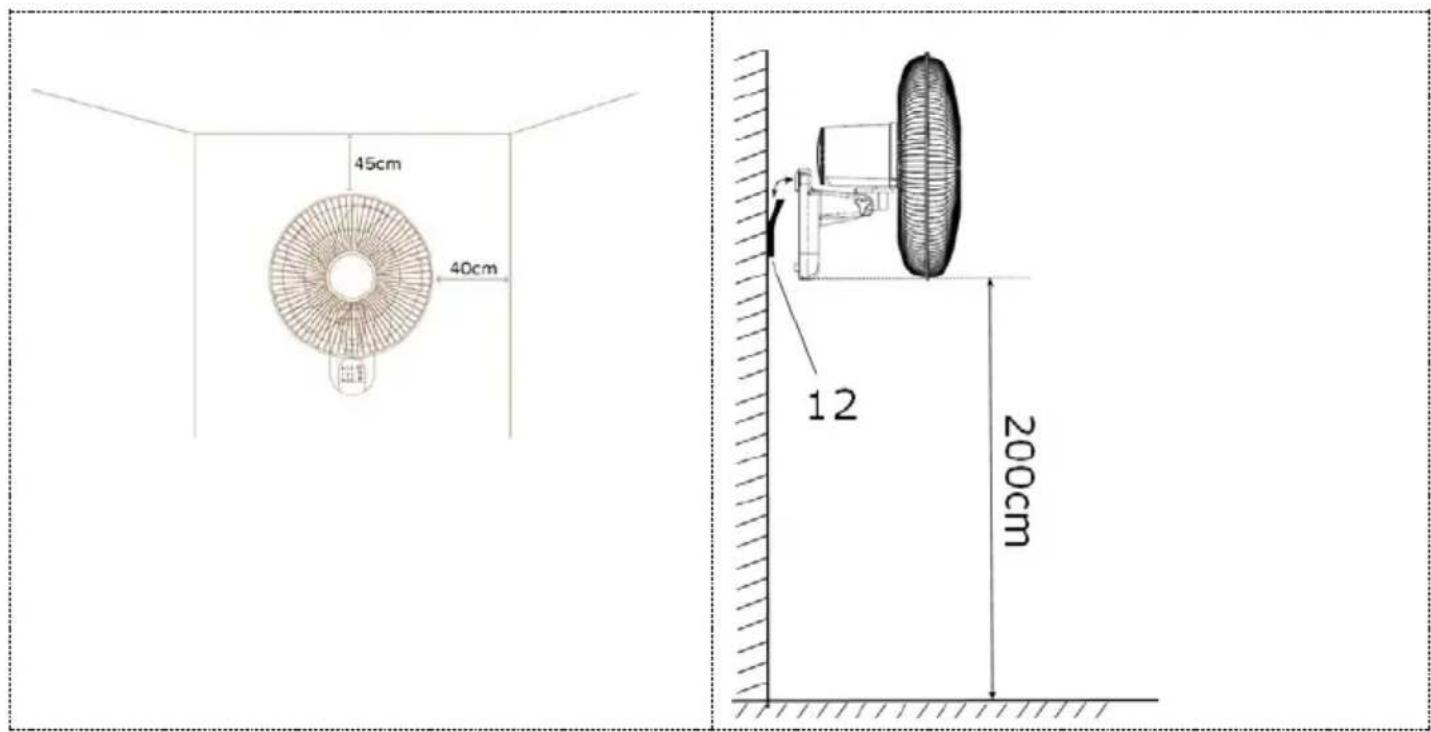

• Das Gerät Heizgerät muss mindestens 2 m über dem Boden installiert werden.

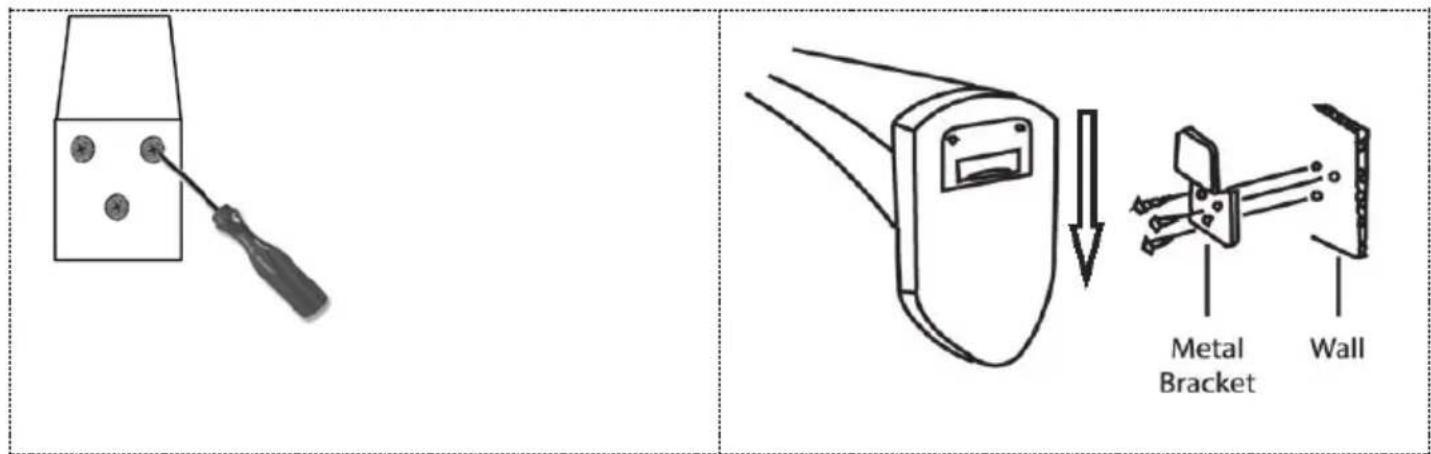

• Setzen Sie die Metallplatte an der Wand, Bohrer 3 Löcher in die Wand, so weit auseinander, (vor Bohrungen ist gut, um den Abstand zwischen den Schlitzen oben messen), setzen Sie die Dübel in die Löcher wird die Platte Metall und ziehen Sie die Schrauben wie in , schließen Sie das Motorgehäuse an der Platte und befestigen Sie.26/48

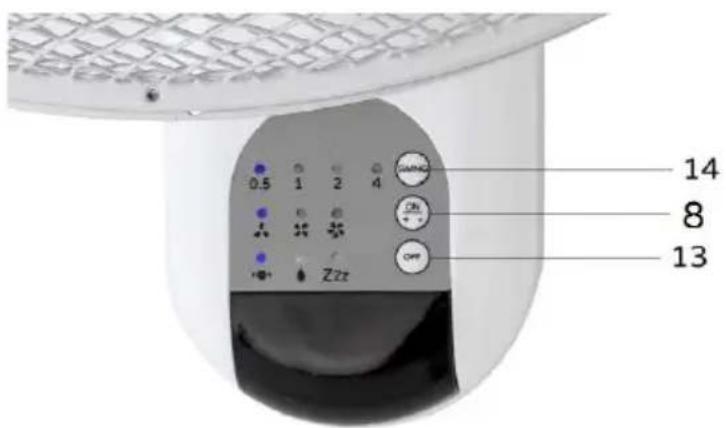

Sie können die Funktionen des Ventilators sowohl mit dem Bedienfeld als auch mit der Fernbedienung wählen. Vor Gebrauch müssen Sie die Batterien in die Fernbedienung einsetzen. Öffnen Sie hierzu die Klappe auf der Rückseite, setzen Sie zwei Batterie vom Type (AAA). Kinder dürfen keine Batterien austauschen. Wir empfehlen gleichzeitig immer alle Batterien auszuwechseln. Bereits benutzte Batterien nicht mit neuen Batterien mischen. Bei längerer Nichtbenutzung die Batterien aus der Fernbedienung nehmen. Stecken Sie den Netzstecker in die Netzsteckdose. Ventilation:

1) Drücken Sie die Taste “SPEED“ der Fernbedienung oder des Bedienfelds“ ”, um den

Ventilator einzuschalten. Der Ventilator schaltet sich mit der niedrigsten Geschwindigkeit ein.

2) Für die Wahl der gewünschten Geschwindigkeit müssen Sie wiederholt die Taste

“SPEED/ ” drücken: Auf dem Bedienfeld leuchtet die der gewählten Geschwindigkeit entsprechende Kontrolllampes auf ( =min, =med, =max) und „ “. Waagrechte Schwenkbewegung (rechts-links): Zum Aktivieren der Schwenkbewegung müssen Sie die Taste “OSCIL” auf der Fernbedienung oder dem Bedienfeld drücken. Zum Stoppen der Bewegung drücken Sie erneut die Taste SWING” (die zugehörige Kontrolllampe erlischt dann wieder),14. Senkrechte Neigung (oben-unten): Neigen Sie das Motorgehäuse mit den Händen in die gewünschte Richtung. Timer: Mit dieser Funktion können Sie die Betriebsdauer einstellen, nach deren Ablauf das Gerät automatisch ausgeschaltet wird.

• Zum Einstellen der Betriebsdauer drücken Sie die Taste “TIMER” der Fernbedienung.

• Bedienfelds: Die eingestellte Zeit ändert sich mit jedem Drücken dem Bedienfeld leuchtet die der gewählten Zeit entsprechende Kontrolllampe auf (0,5 Stunde - 1 Stunde – 2- 4 Stunde, Stunden,….): Es kann eine Zeit von maximal 7,30 Stunden eingestellt werden. Zum Ausschalten des Timers die Taste so oft drücken, bis alle Zeitangaben sich ausschalten.27/48

Modus : Die drei verfügbaren Modi werden durch Betätigen der Taste “MODE” ausgewählt:

Sleep: Zum Einschalten des “Sleep”-Modus, erneut die Taste drücken, bis am Display die Ikone

” angezeigt wird: Dieser Modus vermindert nach jeweils einer halben Stunde die Ventilation von einer auf die nächste niedrigere Geschwindigkeit

3. Natural: Wechselnde Ventilation (Symbol „

“) gemäß nachfolgend dargestellter Pläne. Maximalgeschwindigkeit ausgewählt

Mittlere Geschwindigkeit ausgewählt

Minimalgeschwindigkeit ausgewählt Zum Ausschalten des Ventilators müssen Sie die Taste “OFF/ “ der Fernbedienung oder des Bedienfelds drücken und den Netzstecker aus der Netzsteckdose ziehen. Bei längerem Gerätestillstand den Stecker aus der Steckdose ziehen.

REINIGUNG UND PFLEGE

Achtung : ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie das Gerät reinigen.

• Verwenden Sie zum Reinigen ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel.

• Kein Teil des Ventilators darf in Wasser oder andere Flüssigkeiten eingetaucht werden: Sollte dies geschehen, keinesfalls die Hand in die Flüssigkeit tauchen, sondern als Erstes den Netzstecker aus der Netzsteckdose ziehen. Trocknen Sie das Gerät sorgfältig und vergewissern Sie sich, dass alle elektrischen Teile trocken sind: Wenden Sie sich im Zweifelsfall an einen Fachmann.

• Die Lüftungsöffnungen des Motors müssen unbedingt frei von Staub und sonstigen Verunreinigungen gehalten werden.

• Wenn Sie den Ventilator längere Zeit nicht verwenden wollen, müssen Sie ihn geschützt vor Staub und Feuchtigkeit aufbewahren. Wir empfehlen Ihnen, hierzu die Originalverpackung zu verwenden.

• Wenn Sie vorhaben, das Gerät nicht mehr zu verwenden, sollten Sie es unbrauchbar machen, indem Sie das Netzkabel abschneiden. Vergewissern Sie sich vorher, dass Sie den28/48

Netzstecker aus der Netzsteckdose gezogen haben! Außerdem sollten Sie dafür Sorge tragen, dass die gefährlichen Teile (wie z.B. das Flügelrad) keine Verletzungen verursachen können, wenn Sie von Kindern zum Spielen verwendet werden. BATTERIEN - Die Batterien vor der Fernsteuerung aus dem Gerät nehmen. Die Batterien nicht in den Hausmüll werfen. Die Batterien müssen in dafür vorgesehenen Behältern oder Sammelzentren entsorgt werden. Die richtige Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Um die Batterien herauszunehmen, den Anleitungen Folge leisten.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG. Am Ende seiner Nutzungszeit darf das Produkt NICHT mit dem Hausmüll entsorgt werden. Es muss zu einer örtlichen Sammelstelle für Sondermüll oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.29/48
