MANUAL DE USUARIO Zoom ZVC840 Yealink

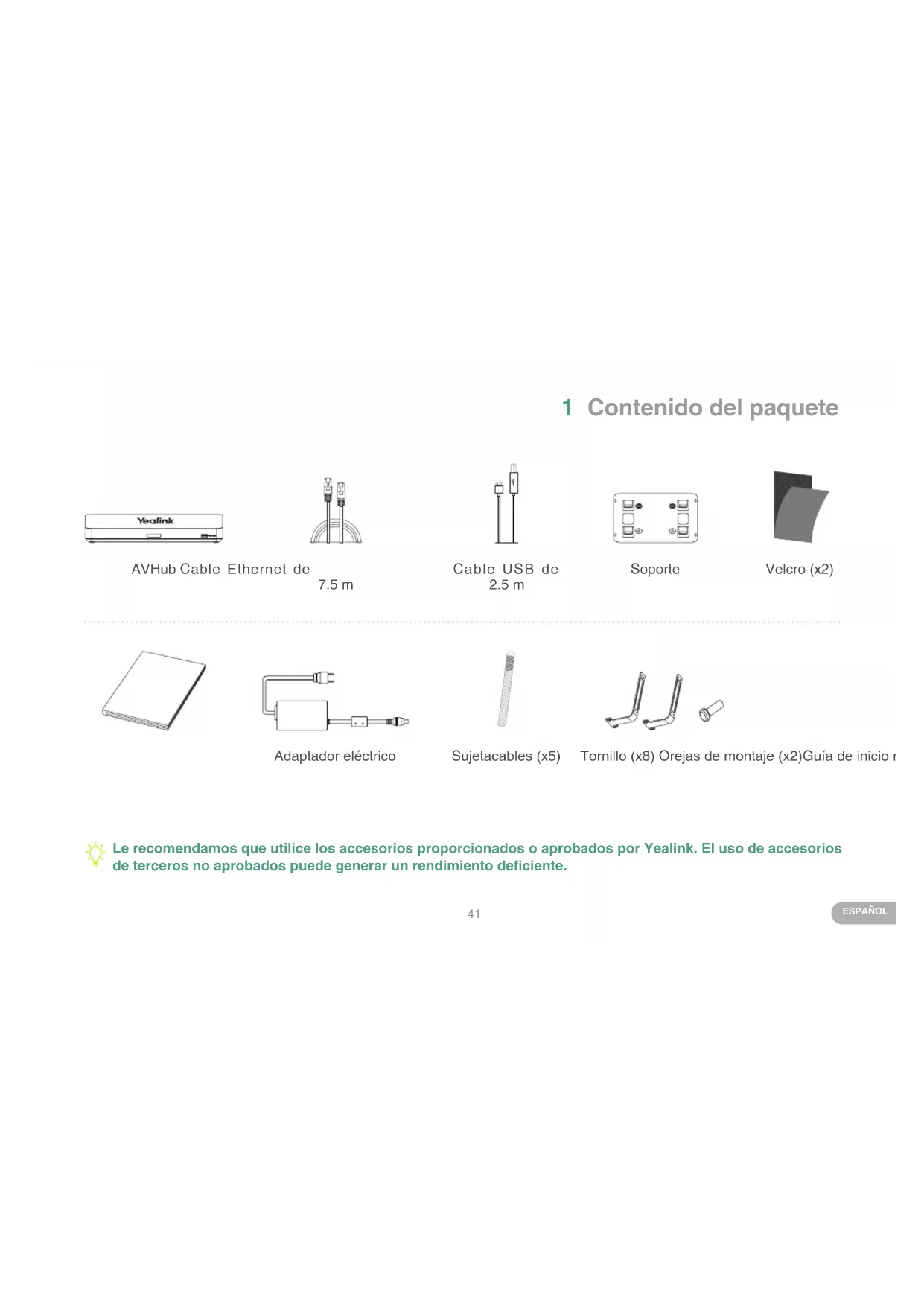

Soporte Tornillo (x8) Orejas de montaje (x2)Guía de inicio rápido Cable USB de

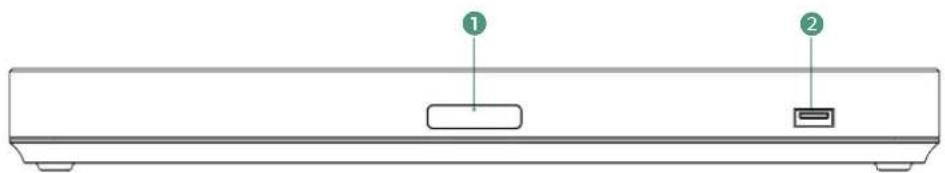

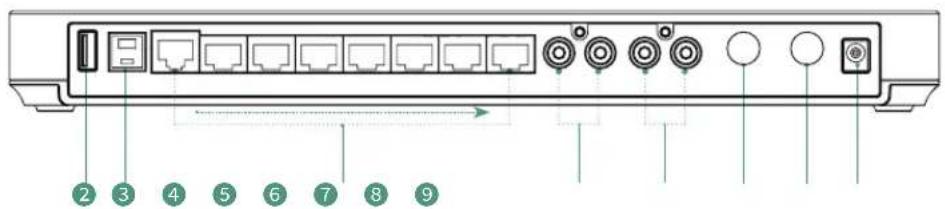

Adaptador eléctrico Velcro (x2) Le recomendamos que utilice los accesorios proporcionados o aprobados por Yealink El uso de accesorios de terceros no aprobados puede generar un rendimiento deficiente Sujetacables (x5)42 ESPAÑOL 2 Instrucciones del interfaz de hardware

Indicador LED: estado diferente del AVHub.

Puerto VC Hub / Cámara

Entrada RCA: conectar a un dispositivo de entrada de audio a través de un cable RCA.

Salida RCA: conecte a un dispositivo con salida de audio a través de un cable RCA.

Salida de audio de 6,3 m (Line out)43 ESPAÑOL 3 Instrucciones del indicador LED

• Conéctese al Endpoint MVC

• Conéctese al Endpoint VCS Estado del LED Estado del LED Descripción Descripción Indicador LED apagado Indicador LED apagado Rojo jo Rojo jo Verde jo Rojo parpadeante rápido Verde intermitente rápido Rojo parpadeante rápido Naranja jo Naranja intermitente rápido Verde jo Naranja jo El AVHub está apagado. El AVHub está apagado o en estado de apagado. El AVHub está en estado de suspensión. El PC no está conectado después de encender el AVHub. El AVHub está en estado de protector de pantalla o de suspensión. Una vez que se enciende el AVHub, el Endpoint VCS o el PC no están conectados. El AVHub está restaurado a la conguración de fábrica. El AVHub está restaurado a la conguración de fábrica. El rmware de AVHub está actualizándose. El AVHub está encediéndose. El rmware de AVHub está actualizándose. El AVHub está funcionando. Ajustar el volumen o silenciar el dispositivo AVHub El AVHub está funcionando. El AVHub está encediéndose.44 ESPAÑOL

Dispositivos aplicables Si desea obtener más información sobre el UVC84, por favor, consulte la guía de inicio rápido de UVC86 Si desea obtener más información sobre el UVC86, por favor, consulte la guía de inicio rápido de UVC86. Si desea obtener más información sobre el MSpeaker II, por favor, consulte la guía de inicio rápido de MSpeaker II Si desea obtener más información sobre el VCM38, por favor, consulte la guía de inicio rápido de VCM38. VCM34UVC86UVC84MSpeaker IIVCM38 Si desea obtener más información sobre el VCM34, por favor, consulte la guía de inicio rápido de VCM34. Accesorios aplicables: VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22 Endpoint aplicable: Endpoint de la serie VCS / Endpoint de la serie MVC45 ESPAÑOL

Instalación del AVHub

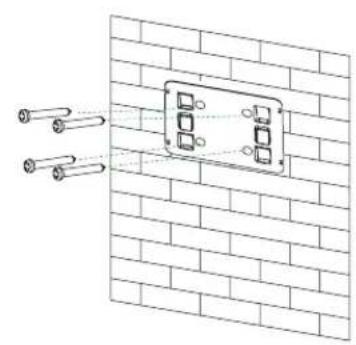

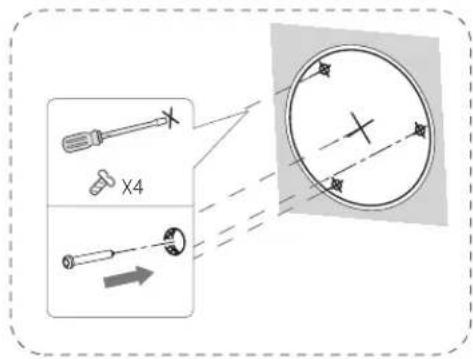

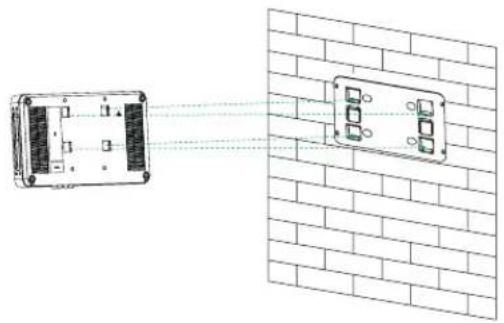

• Montar en la pared46 ESPAÑOL

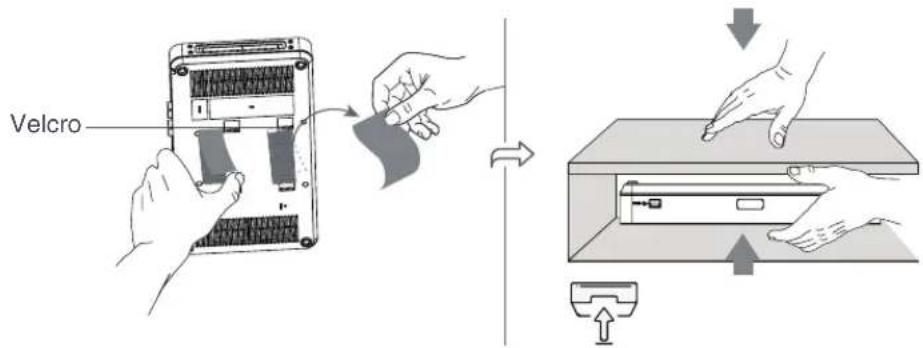

• Pegar debajo de la mesa

• Poner en el escritorio Velcro47 ESPAÑOL

Instale las orejas de montaje en ambos lados del AVHub.

Empuje el AVHub dentro del rack y luego fíjelo al bastidor con tornillos.

• Montar en el rack El rack en el que se colocará el AVHub debe ser un rack de 19 pulgadas que cumpla con la normativa IEC 60297 El contenido del paquete no incluye tornillos48 ESPAÑOL

Conexión del Endpoint AVHub tiene dos tipos de conexión, puede elegir conectarse en un Endpoint VCS o un Endpoint USB según sus necesidades

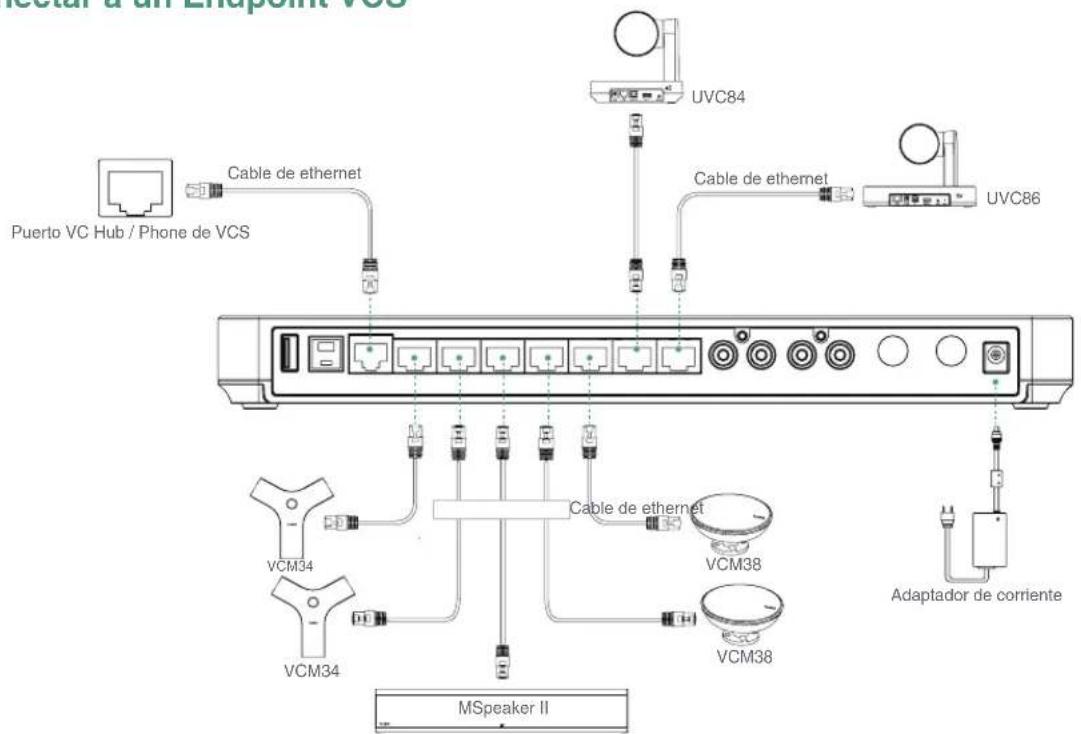

• Conectar a un Endpoint VCS Cable de ethernet Cable de ethernet VCM34 VCM34 VCM38 VCM38 Adaptador de corriente UVC84 UVC86 Puerto VC Hub / Phone de VCS MSpeaker II Cable de ethernetCable de ethernet49 ESPAÑOL Cuando conecta UVC84 / UVC86 / MSpeaker II directamente al AVhub, el número total de conexiones debe ser menor o igual a 4 dispositivos Si el número total de conexiones supera los 4 dispositivos, debe conectar un conmutador PoE y se pueden conectar otras interfaces a micrófonos con cable

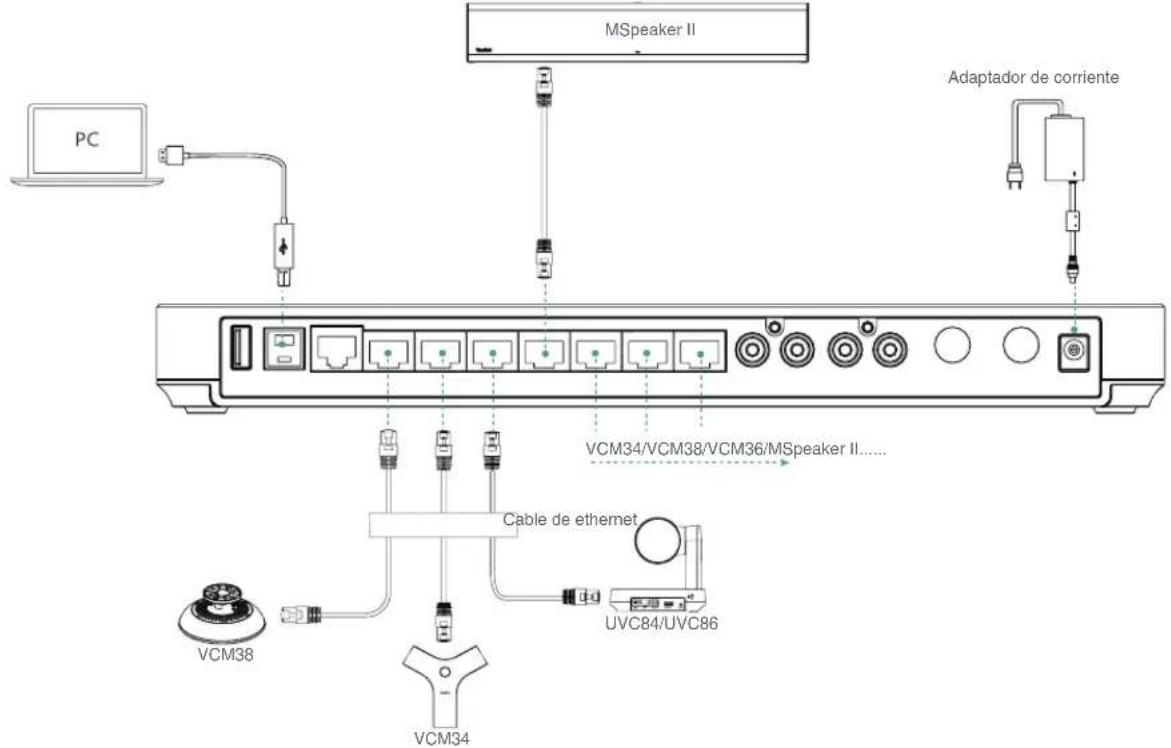

• Conectar a un Endpoint MVC VCM38 Adaptador de corriente VCM34/VCM38/VCM36/MSpeaker II...... VCM34/VCM36...... VCM38 UVC84 UVC86 Si necesita más puertos VCH del AVHub, puede conectar el AVHub a través de un switch PoE MSpeaker II Cable de ethernetCable de ethernet515253 We,
