产品类型	视频会议系统
品牌	亿联
型号	Zoom ZVC840
主要组件	AVHub（音视频集线器）
电源	DC 48V电源适配器
工作温度	-10°C 至 50°C
相对湿度	5% 至 90%（无冷凝）
存储温度	-30°C 至 70°C
端口	1x USB-A，1x USB-B，1x VC/摄像头集线器端口，1x RCA输入，1x 3.5mm线路输出，1x 6.3mm线路输入，DC 48V
LED指示灯	指示状态：关机、待机、运行、更新、恢复出厂设置
兼容配件	VCM34, VCM36, VCM38, UVC84, UVC86, MSpeaker II, VCC22
支持连接	VCS或MVC终端
安装方式	壁挂、桌下、桌面、19英寸机柜（IEC 60297标准）
维护与清洁	清洁前拔掉电源，使用柔软干布
安全	请勿拆卸，避免液体，在干燥通风环境下使用
备件与可维修性	请联系授权服务中心，请勿自行打开
保修	仅限于在正常使用条件下的设备
合规性	欧盟RoHS指令

常见问题 - Zoom ZVC840 Yealink

如何安装Yealink Zoom ZVC840的AVHub？

AVHub可以壁挂、桌下、桌面或安装在19英寸机柜中。使用提供的固定支架并牢固拧紧。如果安装在机柜中，请确保其符合IEC 60297标准。

如何将系统连接到VCS终端？

将AVHub的VC/摄像头集线器端口与VCS终端用电缆连接。确保电源已连接。LED指示灯应变为绿色常亮，表示正常运行。

LED指示灯红色常亮是什么意思？

红色常亮表示AVHub处于待机状态，且PC未连接（MVC模式）或VCS终端未连接（VCS模式）。请启动设备并检查连接。

Zoom ZVC840兼容哪些配件？

兼容的亿联配件包括VCM34/VCM36/VCM38麦克风、UVC84/UVC86摄像头、MSpeaker II扬声器和VCC22控制盒。请仅使用亿联认可的配件。

如何清洁AVHub？

首先拔掉电源。使用柔软干布清洁表面。请勿使用液体或研磨性产品。保持电源接口清洁干燥。

如果设备无法开机怎么办？

检查电源适配器是否正确连接以及墙壁插座是否工作。必要时用干布清洁插头。确保环境温度在工作范围（-10°C至50°C）内。

我可以自己修理设备吗？

不可以，请勿尝试拆卸AVHub。如果发生故障，请联系授权服务中心。任何未经授权的打开都会导致保修失效。

音频连接应使用什么电缆？

音频输入使用RCA电缆。线路输出使用3.5mm音频电缆。6.3mm线路输入可连接专业音频设备。

可以同时连接多少台设备？

当UVC84/UVC86/MSpeaker II直接连接到AVHub时，总连接数应小于或等于4。超过4台请使用PoE交换机。

在哪里可以找到合规性声明？

您可以通过发送邮件至[e-mail]获取合规性声明。本设备符合欧盟RoHS指令。

用户手册 Zoom ZVC840 Yealink

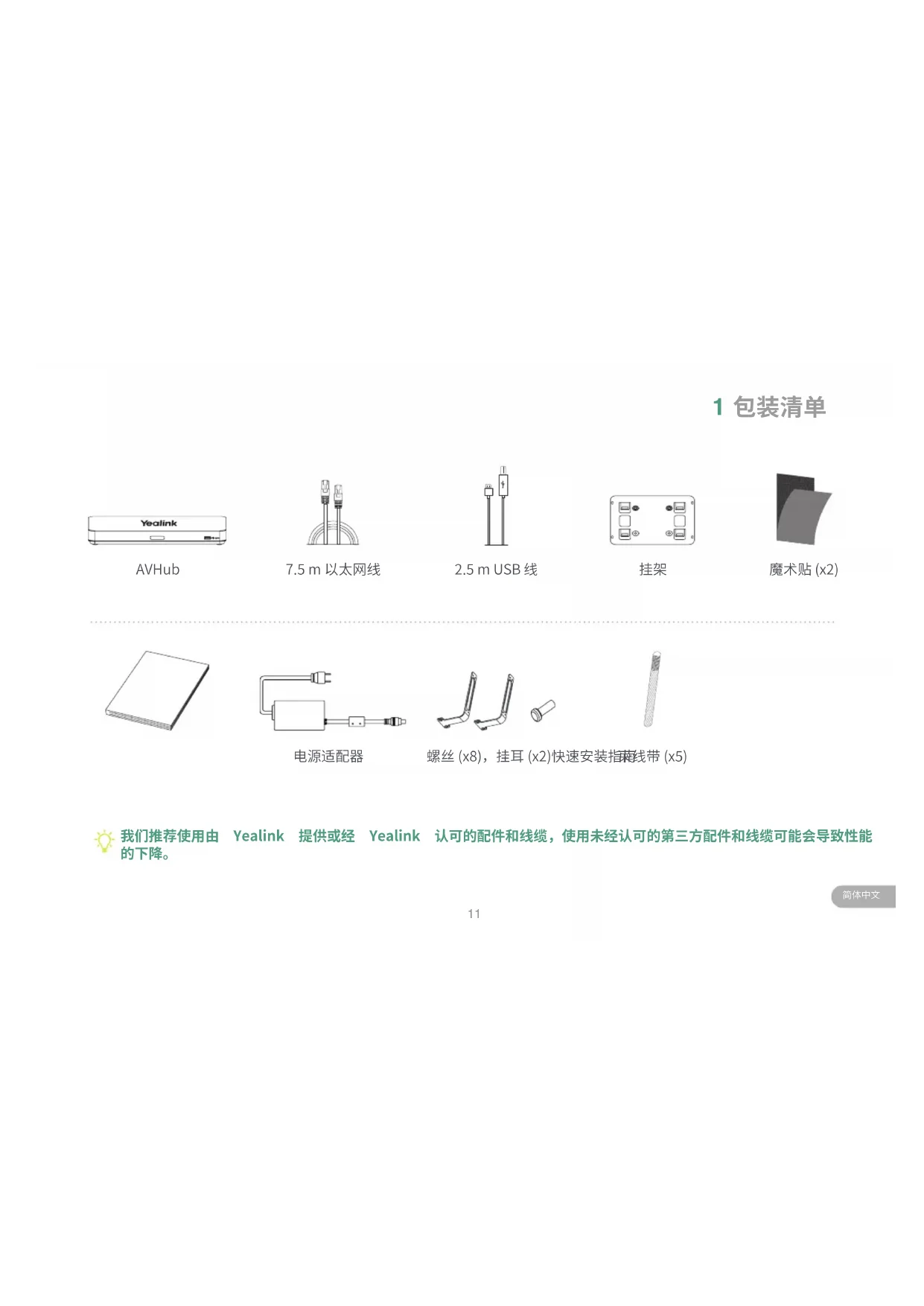

螺丝（x8），挂耳（x2）快速安装指线带（x5）

我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

简体中文

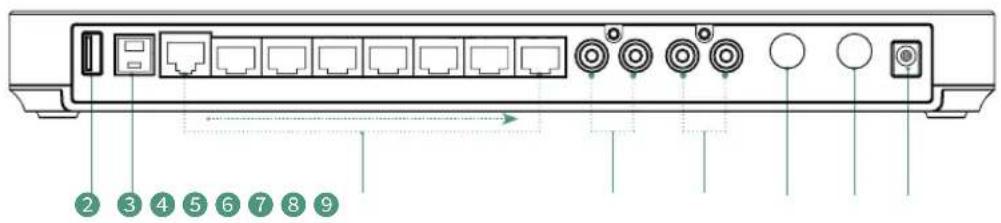

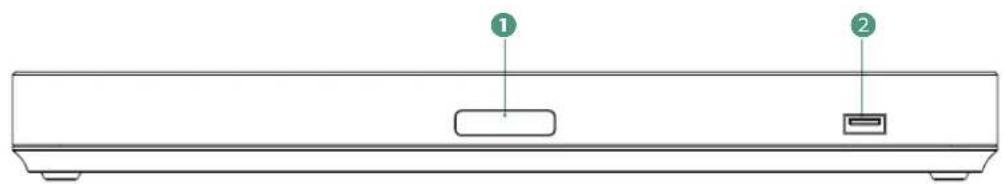

2 接口说明

① 指示灯：指示AVHub的不同状态。
USB-A接口
USB-B接口
4VCHub/Camera接口
RCA In：使用RCA音频线连接音频输入设备。

RCAOut:使用RCA音频线连接音频输出设备。
6.3m Line in
6.3m Line out
DC48V：连接电源适配器

简体中文

3 LED指示灯

- 连接MVC设备

LED状态

描述

不亮灯

断电或关机状态

红灯常亮

休眠状态

启动后未连接 PC

红灯闪烁

恢复出厂设置

橙灯常亮

启动中

橙灯闪烁

固件升级

绿灯常亮

正常工作状态

·连接VCS设备

LED状态

描述

不亮灯

断电或关机状态

红灯常亮

屏保或休眠状态

启动后未连接

VCS 主机或 PC

红灯闪烁

恢复出厂设置

固件升级

绿灯常亮

正常工作状态

绿灯闪烁

调节音量或设备静音

橙灯常亮

设备启动中

4 适用设备

适用主机：VCS系列终端/MVC系列终端

适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

想要了解VCM34的详细信息，请参阅亿联VCM34快速入门指南。

想要了解UVC86的详细信息，请参阅亿联UVC86快速入门指南。

想要了解VCM38的详细信息，请参阅亿联VCM38快速入门指南。

想要了解UVC84的详细信息，请参阅亿联UVC84快速入门指南。

想要了解MSpeakerII的详细信息，请参阅亿联MSpeakerII快速入门指南。

简体中文

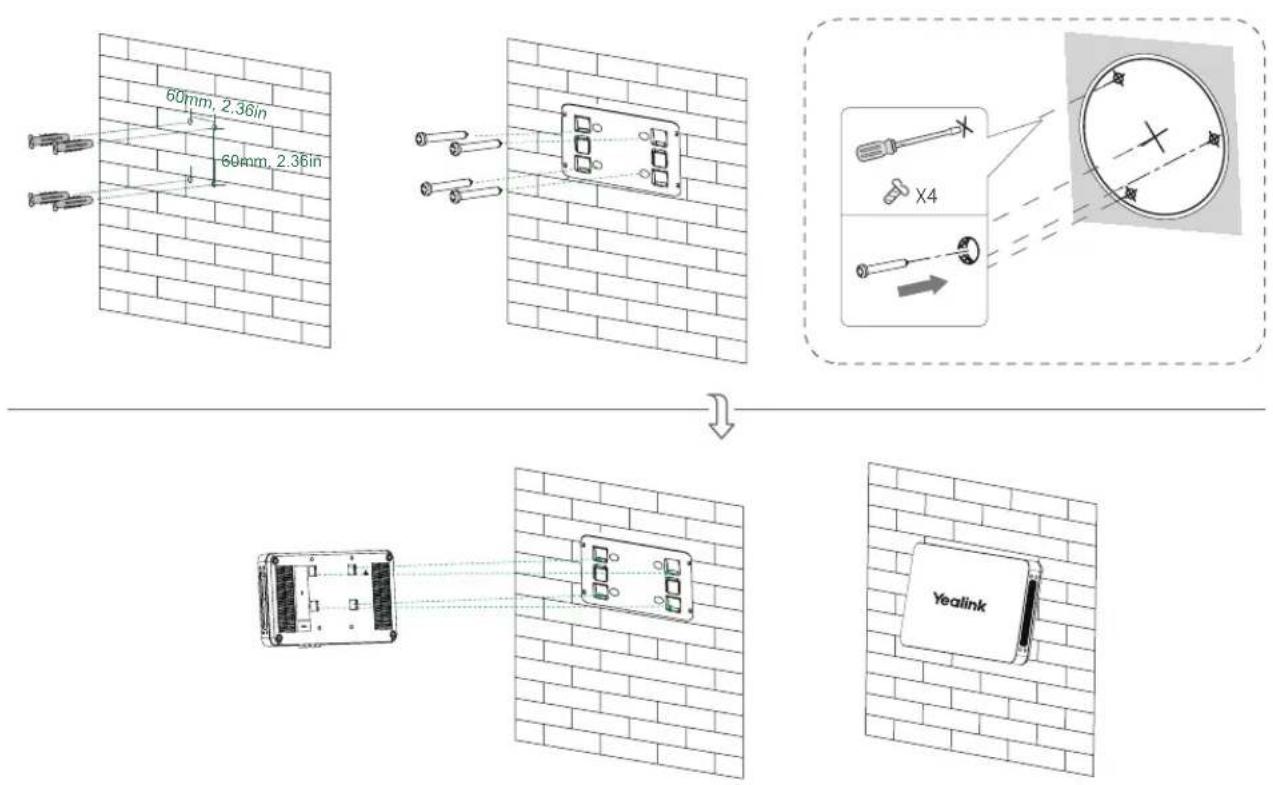

- 挂在墙上

5 安装AVHub

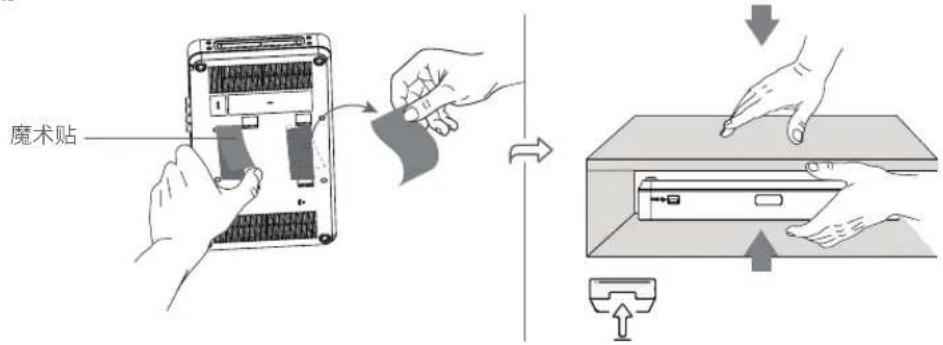

·粘在桌底

·放置桌面

16

简体中文

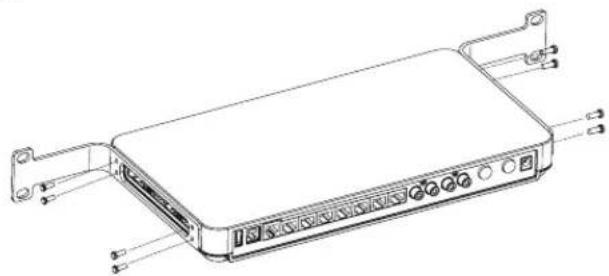

·安装至机柜

1 将挂耳安装到AHVub两侧。

② 将AVHub推入机柜，然后用螺丝固定到机柜上。

包装清单中不附送螺丝。

AVHub必须安装在符合IEC60297标准的19英寸标准机柜内。

6 连接AVHub

AVHub可以连接VSC设备和MVC设备，你可根据需要进行选择连接。

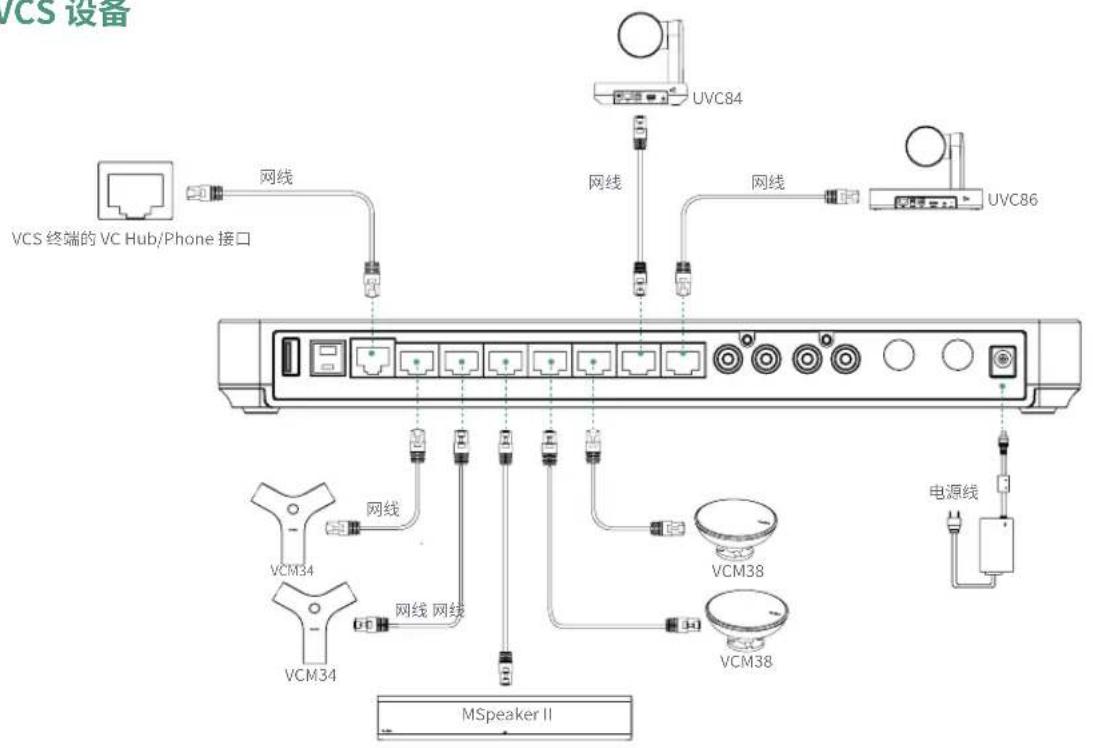

- 连接VCS设备

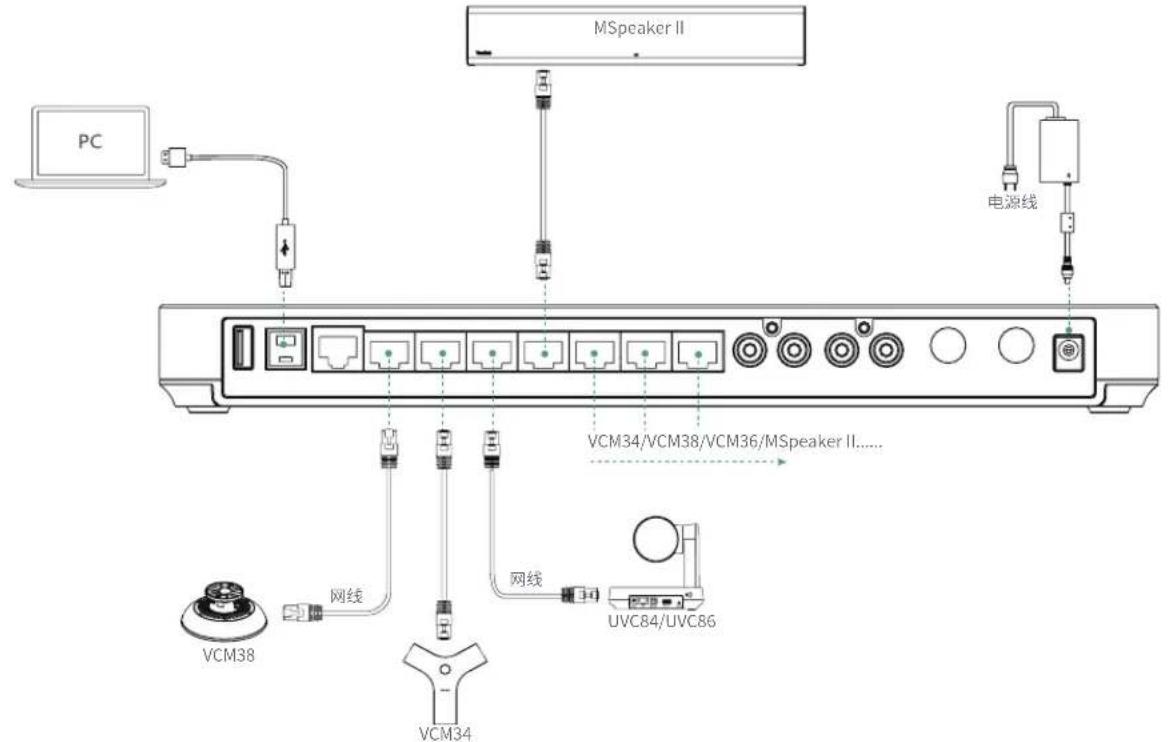

- 连接MVC设备

在UVC84/UVC86/MSpeakerII直连AVhub设备的情况下，设备连接总数需小于等于4个。如果连接设备总数超过4个，则需要外接PoE交换机，且其它接口可接有线麦。

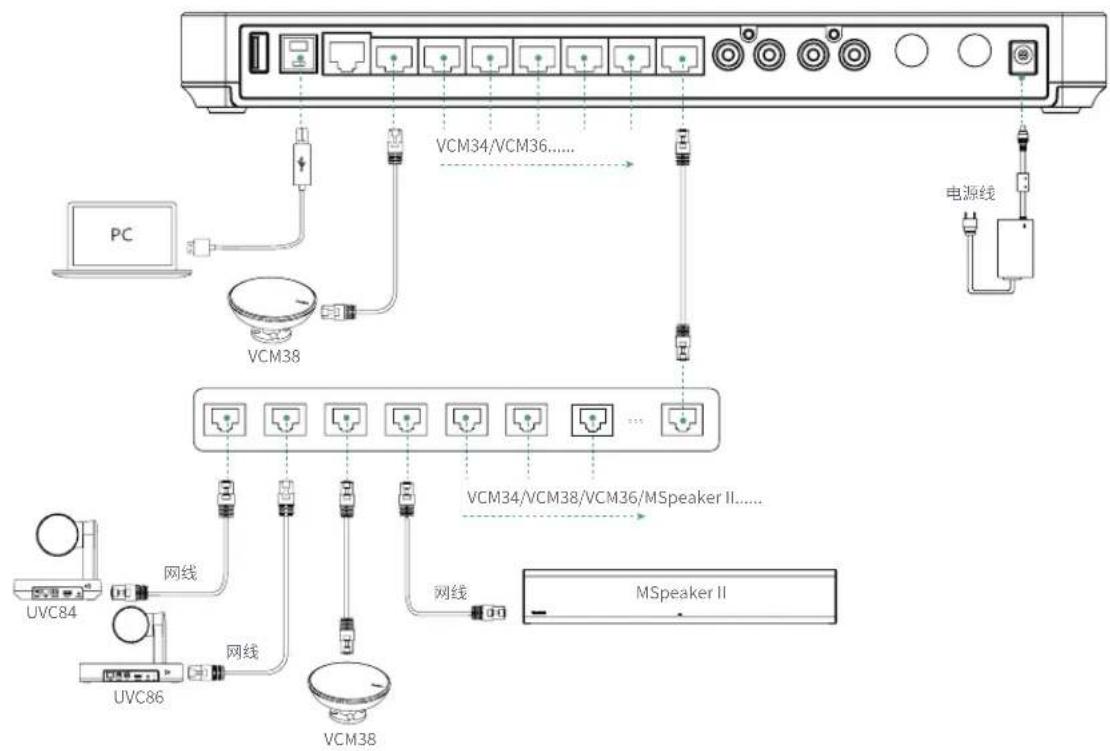

- 连接MVC设备

简体中文

如果AVHub上的VCH口不够用，可通过PoE交换机级联。
