MANUAL DE USUARIO Drum Set Concert I AKG

¡Consulte el manual antes de utilizar el equipo!

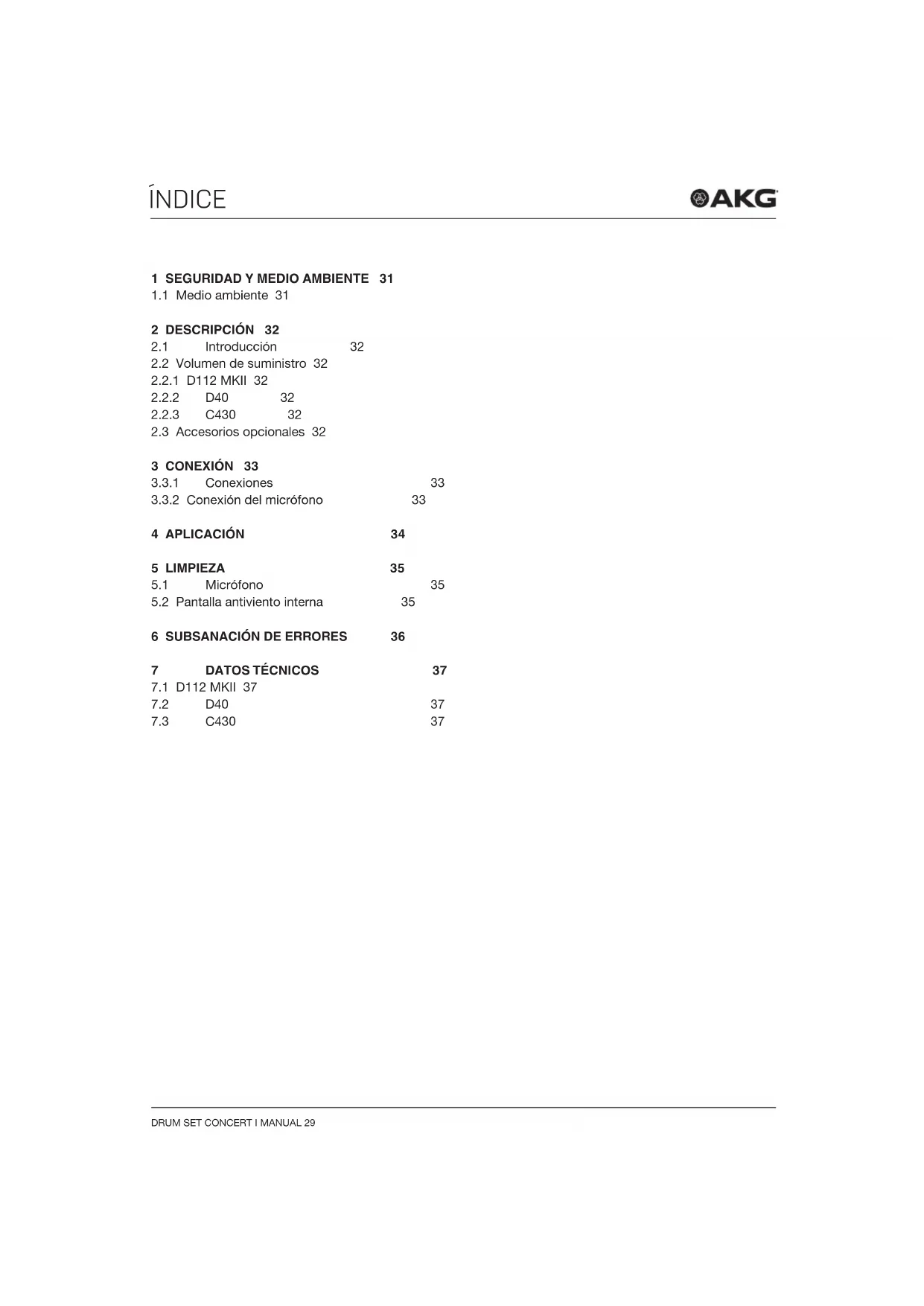

1 SEGURIDAD Y MEDIO AMBIENTE 31

1.1 Medio ambiente 31

2 DESCRIPCIÓN 32

2.1 Introducción 32

2.2 Volumen de suministro 32

2.2.1 D112 MKII 32

2.2.2 D40 32

2.2.3 C430 32

2.3 Accesorios opcionales 32

3 CONEXIÓN 33

3.3.1 Conexiones 33

3.3.2 Conexión del micrófono 33

4 APLICACIÓN 34

5 LIMPIEZA 35

5.1 Micrófono 35

5.2 Pantalla antiviento interna 35

6 SUBSANACIÓN DE ERRORES 36

7 DATOS TÉCNICOS 37

7.1 D112 MKII 37

7.2 D40 37

7.3 C430 37

Editor	AKG Acoustics GmbH	AKG ACOUSTICS, U.S.
	Laxenburger Straße 254	8500 Balboa Blvd. Dock 15
	1230 Viena	Northridge, CA 91329
	Austria	U.S.A.
	Tfno.: [phone]	Tfno.: [phone]
	Fax: [phone]
	[e-mail]	[e-mail]
Copyright	© 2015 AKG Acoustics GmbHTodos los derechos reservados.La información contenida en este manual de instrucciones, así como los dibujos y fotografías adjuntos, son propiedad intelectual de AKG Acoustics GmbH.En salvaguarda de los derechos de propiedad intelectual no deberá reproducirse ni comunicarse, total o parcialmente, esta documentación, con ningún fin, de ningún modo y por ningún medio, ya sea electrónico o mecánico, mediante fotocopia, grabación o sistemas de registro y reproducción de información, sin el permiso expreso por escrito de la empresa AKG Acoustics GmbH. Se prohíbe toda transmisión a terceros. Si así lo solicitamos, deberá devolvernos este manual.
Actualización	Este manual puede ser objeto de modificaciones sin previo aviso, y no supone ninguna obligación para la empresa AKG Acoustics GmbH.
Versión 1.0

Fecha de publicación Agosto de 2015/ES

1 Seguridad y medio ambiente

Peligro de daños

Verifique que el aparato al que desea conectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra.

1.1 Medio ambiente

• Al final de la vida útil del producto, separe la carcasa, componentes electrónicos y cables y elimine cada uno de los componentes según las normativas de eliminación vigentes.
• El embalaje es reutilizable. Deseche el embalaje en un sistema de recogida de residuos previsto para ello.

2 Descripción

Introducción

2.1 Introducción

Gracias por haberse decidido por un producto de AKG. Lea atentamente las instrucciones de uso antes de utilizar el aparato y conserve las instrucciones para poder consultarlas siempre que sea necesario. ¡Esperamos que lo disfrute!

Volumen de suministro

2.2 Volumen de suministro

D112 MKII

2.2.1 1 x D112 MKII

• Micrófono instrumental dinámico
  • Patrón polar cardioide
• Para bombos, amplificadores de bajo e instrumentos de viento

D40

2.2.2 4 x D40

• Micrófono instrumental dinámico
  • Patrón polar cardioide
• 4 x H440: Soporte
• Para tambores tom-tom, percusiones, amplificadores de guitarra, instrumentos de viento y caja

C430

2.2.3 2 x C430

• Micrófono instrumental de condensador
• Patrón polar cardioide
• 2 x SA60: Adaptador de soporte
• Para hi-hat, platillos y guitarras acústicas

El micrófono emplea un auténtico transductor de condensador diseñado para alimentación Phantom de 48 V conforme a la norma IEC 61938.

Accesorios opcionales

2.3 Accesorios opcionales

Encontrará los accesorios opcionales en www.akg.com. Su vendedor estará encantado de aconsejarle.

3 Conexión

Conexiones

3.3.1 Conexiones

El micrófono dispone de una salida simétrica con conector XLR de 3 pines:

Pin 1: Pantalla Pin 2: Señal + Pin 3: Señal –

Figura 1 : Conexión a una entrada balanceada con alimentación Phantom

Conexión del micrófono

3.3.2 Conexión del micrófono

1) Use un cable XLR para conectar el micrófono a una entrada XLR balanceada con alimentación Phantom.
2) Active la alimentación Phantom. (Consulte el manual de instrucciones del producto al que va a conectar su micrófono)

4 Aplicación

Drum Set

C430C430 D40D40 D40D40 C430C430 D40D40 D112-MKIID112-MKII

5 Limpieza

Micrófono

5.1 Micrófono

- Limpie la superficie de la caja del micrófono con un paño humedecido con agua.

Pantalla antiviento interna (D40)

5.2 Pantalla antiviento interna

1) Desatornille la rejilla del micrófono en sentido contrario a las agujas del reloj.
2) Retire la pantalla antiviento interna de la rejilla y limpie la pantalla antiviento con agua jabonosa.
3) Deje secar la pantalla antiviento durante toda la noche.
4) Coloque la pantalla antiviento en la rejilla y atornille esta en el micrófono en el sentido de las agujas del reloj.

6 Subsanación de errores

	Error Posible causa Solución
Ausencia de sonido	No hay sonido El fader de canal o el regu-lador de la salida múltiple en la mesa de mezclas o el regulador de volumen del amplificador está en cero.		Ajuste al nivel deseado el fader de canal o el regu-lador de la salida múltiple en la mesa de mezclas o el regulador de volumen del amplificador.
			El micrófono no está conectado a la mesa de mezclas o al amplificador.
			El conector del cable no está conectado correcta-mente.
			Cable defectuoso. Revise el cable y, si es necesario, sustitúyalo por otro.
Distorsiones	Distorsiones El control de ganancia no está ajustado correc-tamente en la mesa de mezclas.		Ajuste el control de ganancia de forma que desaparezca la distorsión.
El micrófono produce un sonido mate	El micrófono produce un sonido mate	La suciedad de la pantalla antiviento interior o exterior atenúa las frecuencias altas.	Limpie la pantalla antiviento interior o exterior.

7 Datos técnicos

D112 MKII

7.1 D112 MKII

Tipo: micrófono dinámico de gran diaf- ragma

Patrón polar: cardioide

Respuesta en frecuencia: de 20 Hz a 17 kHz

Impedancia de carga recomendada: ≥ 2000 ohmios

Sensibilidad: 1,8 mV/Pa

Nivel máximo de presión acústica >160 dB SPL (D.A.T. 0,5 %):

D40

7.2 D40

Tipo: micrófono dinámico

Patrón polar: cardioide

Respuesta en frecuencia: de 75 Hz a 17 kHz

Impedancia de carga recomendada: ≥ 2000 ohmios

Sensibilidad: 2,2 mV/Pa

Nivel máximo de presión acústica 156 dB SPL (D.A.T. 0,5 %):

C430

7.3 C430

Tipo: auténtico micrófono de condensa- dor de gradiente de presión con diafragma de ½"

Patrón polar: cardioide

Respuesta en frecuencia: de 20 Hz a 20 kHz

Impedancia de carga recomendada: ≥ 2000 ohmios

Sensibilidad: 7 mV/Pa

Nivel máximo de presión acústica >126 dB SPL (D.A.T. 0,5 %):

Alimentación fantasma: 48 V ±4 V conforme a IEC 61938

Este producto cumple las normas indicadas en la declaración de conformidad. Puede solicitar la declaración de conformidad por correo electrónico a [e-mail].
