BEDIENUNGSANLEITUNG Drum Set Concert I AKG

2 BEDIENUNGSANLEITUNG

Vor Inbetriebnahme des Gerätes lesen!

11 USER INSTRUCTIONS

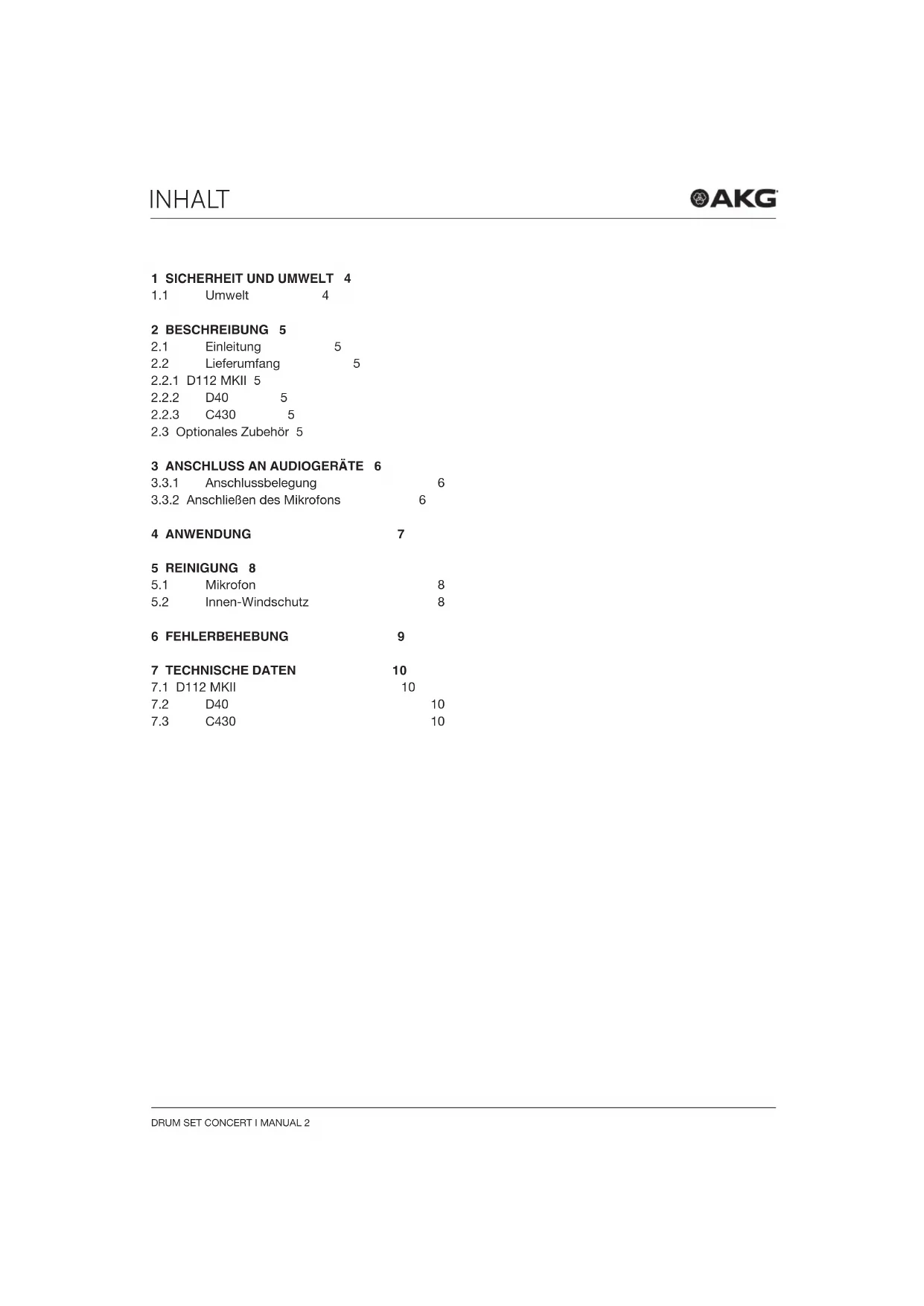

1 SICHERHEIT UND UMWELT 4

1.1 Umwelt 4

2 BESCHREIBUNG 5

2.1 Einleitung 5
2.2 Lieferumfang 5

2.2.1 D112 MKII 5

2.2.2 D40 5

2.2.3 C430 5

2.3 Optionales Zubehör 5

3 ANSCHLUSS AN AUDIOGERÄTE 6

3.3.1 Anschlussbelegung 6
3.3.2 Anschließen des Mikrofons 6

4 ANWENDUNG 7

5 REINIGUNG 8

5.1 Mikrofon 8
5.2 Innen-Windschutz 8

6 FEHLERBEHEBUNG 9

7 TECHNISCHE DATEN 10

7.1 D112 MKII 10

7.2 D40 10
7.3 C430 10

Herausgeber	AKG Acoustics GmbH	AKG ACOUSTICS, U.S.
	Laxenburger Straße 254	8500 Balboa Blvd. Dock 15
	1230 Wien	Northridge, CA 91329
	Österreich	U.S.A.
	Tel: [phone]	Tel: [phone]
	Fax: [phone]
	[e-mail]	[e-mail]
Copyright	© 2015 AKG Acoustics GmbH
	Alle Rechte vorbehalten.
	Die in dieser Anleitung enthaltenen Informationen, beigelegten Zeichnungen und Fotos sind geistiges Eigentum der AKG Acoustics GmbH.
	Bei Wahrung des Urheberrechtes dürfen ohne ausdrückliche schriftliche Erlaubnis der Firma AKG Acoustics GmbH weder diese Dokumentation noch Teile davon für irgendwelche Zwecke in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch, mittels Fotokopie, durch Aufzeichnung oder mit Informationsspeicherungs- und Informationswiedergewinnungssystemen reproduziert oder übertragen werden. Jede Weitergabe an Dritte ist untersagt. Auf Verlangen ist dieses Manual an uns zurückzuerstatten.
Aktualisierung	Dieses Manual kann ohne Vorankündigung geändert werden und stellt keine Verpflichtung seitens der Firma AKG Acoustics GmbH dar.
Version	1.0
Ausgabedatum	August 2015/DE

1 Sicherheit und Umwelt

Beschädigungsgefahr

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

1.1 Umwelt

• Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
• Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

2 Beschreibung

Einleitung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin nachschlagen können. Wir wünschen Ihnen viel Spaß!

Lieferumfang

2.2 Lieferumfang

D112 MKII

2.2.1 1 x D112 MKII

• Dynamisches Instrumentalmikrofon
• Nierenförmige Richtcharakteristik
- Für Bass Drum, Bassverstärker, Blasinstrumente

D40D40

2.2.2 4 x D40

• Dynamisches Instrumentalmikrofon
• Nierenförmige Richtcharakteristik
- 4 x H440: Halterung
- Für Toms, Percussions, Gitarrenverstärker, Blasinstrumente, Snare Drum

C430

2.2.3 2 x C430

• Kondensator - Instrumentalmikrofon
• Nierenförmige Richtcharakteristik
• 2 x SA60: Stativanschluss
• Für Hi-Hat, Becken, akustische Gitarren

Das Mikrofon verwendet einen Kondensatorwandler, der für 48-Volt-Phantomspeisung nach IEC 61938 geeignet ist.

Optionales Zubehör

2.3 Optionales Zubehör

Optionales Zubehör finden Sie auf www.akg.com. Ihr Händler berät Sie gerne.

3 Anschluss an Audiogeräte

Anschlussbelegung 3.3.1 Anschlussbelegung

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:

Pin 1: Schirm

Pin 2: Signal +

Pin 3: Signal -

Abbildung 1: Anschluss an einen symmetrischen Eingang mit Phantomspeisung

Anschließen des Mikrofons 3.3.2 Anschließen des Mikrofons

1) Verwenden Sie ein XLR Kabel um das Mikrofon zu einem symmetrischen XLR Eingang mit Phantomspeisung zu verbinden.

2) Schalten Sie die Phantomspeisung ein. (Weitere Hinweise finden sie in der Bedienungsanleitung des entsprechenden Gerätes)

4 Anwendung

Drum Set

C430C430 D40D40 D40D40 C430C430 D40D40 D112-MKIID112-MKII

5 Reinigung

Mikrofon

5.1 Mikrofon

- Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

Innen-Windschutz (D40)

5.2 Innen-Windschutz

1) Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.
2) Nehmen Sie den Windschutz aus der Gitterkappe heraus und reinigen Sie den Windschutz mit Seifenwasser.
3) Lassen Sie den Windschutz über Nacht trocknen.
4) Legen Sie den Windschutz in die Gitterkappe und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

6 Fehlerbehebung

	Fehler Mögliche Ursache Abhilfe
Kein Ton	Kein Ton Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers steht auf Null.		Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel einstellen.
			Mikrofon nicht an Mischpult oder Verstärker angeschlossen.
			Kabelstecker nicht richtig angesteckt.
			Kabel defekt. Kabel überprüfen und falls nötig ersetzen.
Verzerrungen	Verzerrungen Gain-Regler am Mischpult nicht richtig eingestellt.		Gain-Regler so einstellen, dass Verzerrungen verschwinden.
Mikrofon klingt dumpf	Mikrofon klingt dumpf	Verschmutzter Innen- oder Außenwindschutz dämpft hohe Frequenzen.	Innen- bzw. Außenwindschutz reinigen.

7 Technische Daten

D112 MKII 7.1 D112 MKII

Typ: Dynamisches Großmembran-Mikrofon

Richtcharakteristik: Niere

Frequenzgang: 20 Hz bis 17 kHz

Empfohlene Lastimpedanz: ≥ 2000 Ohm

Empfindlichkeit: 1,8 mV/Pa

Grenzschalldruck für 0,5% Klirrfaktor: >160 dB SPL

D40 7.2 D40

Typ: Dynamisches Mikrofon

Richtcharakteristik: Niere

Frequenzgang: 75 Hz bis 17 kHz

Empfohlene Lastimpedanz: ≥ 2000 Ohm

Empfindlichkeit: 2,2 mV/Pa

Grenzschalldruck für 0,5% Klirrfaktor: 156 dB SPL

C430 7.3 C430

Typ: 1/2" Membran, Kondensatormikrofon Druckgradientenempfänger

Richtcharakteristik: Niere

Frequenzgang: 20 Hz bis 20 kHz

Empfohlene Lastimpedanz: ≥ 2000 Ohm

Empfindlichkeit: 7 mV/Pa

Grenzschalldruck für 0,5% Klirrfaktor: 126 dB SPL

Phantomspeisung: 48 V ± 4 V nach IEC 61938

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung per E-Mail von [e-mail] anfordern.
