MODE D'EMPLOI Drum Set Concert I AKG

Lire cette notice avant d'utiliser le système!

29 MODO DE EMPLEO

1.1 Environnement 22

2 DESCRIPTION 23

2.1 Introduction 23

2.2 Livraison 23

2.2.1 D112 MKII 23

2.2.2 D40 23

2.2.3 C430 23

2.3 Acessoires en option 23

3 CONNEXION 24

3.3.1 Brochage 24

3.3.2 Comment connecter le microphone 24

4 APPLICATION 25

5 NETTOYAGE 26

5.1 Microphone 26

5.2 Bonnette anti-vent interne 26

6 RÉSOLUTION DES ERREURS 27

7 CARACTÉRISTIQUES TECHNIQUES 28

7.1 D112 MKII 28

7.2 D40 28

7.3 C430 28

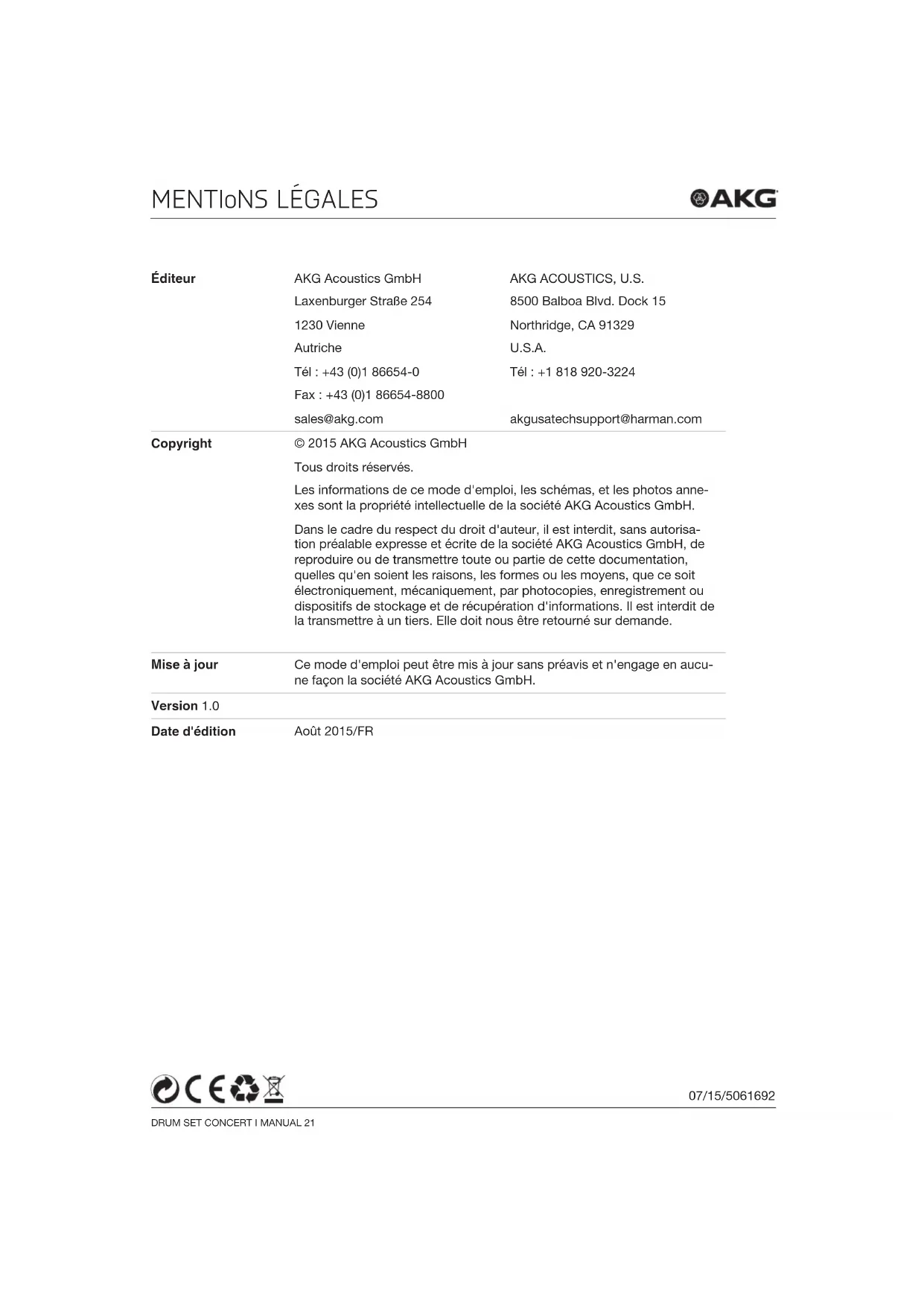

Éditeur	AKG Acoustics GmbH	AKG ACOUSTICS, U.S.
	Laxenburger Straße 254	8500 Balboa Blvd. Dock 15
	1230 Vienne	Northridge, CA 91329
	Autriche	U.S.A.
	Tél : [phone]	Tél : [phone]
	Fax : [phone]
	[e-mail]	[e-mail]
Copyright	© 2015 AKG Acoustics GmbH
	Tous droits réservés.
	Les informations de ce mode d'emploi, les schémas, et les photos anne-xes sont la propriété intellectuelle de la société AKG Acoustics GmbH.
	Dans le cadre du respect du droit d'auteur, il est interdit, sans autorisa-tion préalable expresse et écrite de la société AKG Acoustics GmbH, de reproduire ou de transmettre toute ou partie de cette documentation, quelles qu'en soient les raisons, les formes ou les moyens, que ce soit électroniquement, mécaniquement, par photocopies, enregistrement ou dispositifs de stockage et de récupération d'informations. Il est interdit de la transmettre à un tiers. Elle doit nous être retourné sur demande.
Mise à jour	Ce mode d'emploi peut être mis à jour sans préavis et n'engage en aucu-ne façon la société AKG Acoustics GmbH.
Version 1.0
Date d'édition	Août 2015/FR

1 Sécurité et environnement

Risques de dommages

Vérifiez si l'appareil sur lequel vous voulez brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.

1.1 Environnement

• En fin de durée de vie du produit, démontez et séparez le boîtier, le système électronique et les câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur.
• L'emballage peut être recyclé. Éliminez toujours l'emballage en l'envoyant à un système de collecte adapté.

2 Description

Introduction

2.1 Introduction

Merci d'avoir choisi un produit AKG. Lisez attentivement et intégralement le mode d'emploi avant d'utiliser l'appareil. Conservez le mode d'emploi en lieu sûr pour pouvoir vous y reporter à tout moment. Nous vous souhaitons beaucoup d'amusement !

Livraison

2.2 Livraison

D112 MKII

2.2.1 1 x D112 MKII

• Microphone instrumental dynamique
• Diagramme polaire cardioïde
- Pour Bass Drum, amplificateur de graves, instruments à vent

D40D40

2.2.2 4 x D40

• Microphone instrumental dynamique
  • Diagramme polaire cardioïde
• 4 x H440 : Support
• Pour Toms, percussions, amplificateurs de guitare, instruments à vent, Snare Drum

C430

2.2.3 2 x C430

• Condensateur - microphone instrumental
• Diagramme polaire cardioïde
- 2 x SA60 : Pince micro
- Pour Hi-Hat, cymbales, guitares acoustiques

Le microphone est doté d'un transducteur électrostatique véritable conçu pour une alimentation fantôme de 48 V selon CEI 61938.

Acessoires en option

2.3 Acessoires en option

Pour les accessoires en option, allez sur www.akg.com. Votre revendeur vous conseillera avec plaisir.

3 Connexion

Brochage

3.3.1 Brochage

Le microphone fournit une sortie équilibrée sur connecteur mâle 3 points type XLR :

Broche 1 : terre

Broche 2 : point chaud

Broche 3 : point froid

Abbildung 1: Connexion sur une entrée symétrique avec alimentation fantôme

Comment connecter le microphone

3.3.2 Comment connecter le microphone

1) Utilisez un câble XLR pour connecter le microphone à une entrée XLR symétrique avec alimentation fantôme.
2) Mettez l'alimentation fantôme sous tension. (Consultez le manuel de l'utilisateur de l'appareil auquel vous connectez votre microphone.)

4 Application

Drum Set

C430C430 D40D40 D40D40 C430C430 D40D40 D112-MKIID112-MKII

5 Nettoyage

Microphone

5.1 Microphone

- Pour nettoyer le micro, utilisez un chiffon légèrement humide, jamais un chiffon mouillé.

Bonnette anti-vent interne (D40)

5.2 Bonnette anti-vent interne

1) Dévissez la grille du microphone en le tournant dans le sens antihoraire.
2) Retirez la bonnette anti vent du la grille, puis nettoyez-la à l'eau savonneuse.
3) Laissez sécher la bonnette anti vent durant la nuit.
4) Placez la bonnette anti vent dans la grille, puis vissez la grille sur le microphone dans le sens horaire.

6 Résolution des erreurs

	Erreur Origine possible Dépannage
Pas de son	Pas de son Le fader de canal ou le régulateur de niveau global sur la table de mixage ou le régulateur de volume de l'amplificateur est sur zéro.	Régler le fader de canal ou le régulateur de niveau global sur la table de mixage ou le régulateur de volume de l'amplificateur au niveau voulu.
	Microphone déconnecté de la table de mixage ou de l'amplificateur.	Connector le microphone à la table de mixage ou à l'amplificateur.
	Fiche du câble mal connectée.	Reconnecter la fiche du câble.
	Câble défectueux. Contrôler	le câble et le remplacer si nécessaire.
Distorsions	Distorsions Régulateur Gain mal réglé sur la table de mixage.	Régler le régulateur Gain de façon à faire disparaître les distorsions.
Le microphone bourdonne	Le microphone bourdonneUne protection contre le vent intérieure ou extérieure encrassée absorbe les fréquences hautes.	Nettoyer la protection contre le vent intérieure ou extérieure.

7 Caractéristiques techniques

D112 MKII

7.1 D112 MKII

Type : Microphone dynamique à grande membrane

Diagramme polaire : cardioïde

Réponse en fréquence : de 20 Hz à 17 kHz

Impédance de charge recommandée : ≥ 2000 ohms

Sensibilité : 1,8 mV/Pa

Niveau maxi. de pression sonore ≤ 160 dB SPL (d.t.h. = 0,5 %):

D40

7.2 D40

Type: Microphone dynamique Diagramme polaire : cardioïde Réponse en fréquence de 75 Hz à 17 kHz Impédance de charge recommandée : ≥ 2000 ohms Sensibilité : 2,2 mV/Pa Niveau maxi. de pression sonore 156 dB SPL (d.t.h. = 0,5 %) :

C430

7.3 C430

Type : 1/2" diaphragme, microphone électrostatique à polarisation externe

Diagramme polaire : cardioïde

Réponse en fréquence : de 20 Hz à 20 kHz

Impédance de charge recommandée : ≥ 2000 ohms

Sensibilité : 7 mV/Pa

Niveau maxi. de pression sonore 126 dB SPL (d.t.h. = 0,5 %):

Alimentation fantôme : 48 V ±4 V selon CEI 61938

Ce produit satisfait les normes listées dans la déclaration de conformité. Vous pouvez la demander par e-mail en écrivant à [e-mail].
