Tipo de producto	Micrófono electrostático miniatura con diadema de nuca
Directividad	Cardioide
Respuesta en frecuencia	20 a 20 000 Hz
Sensibilidad	40 mV/Pa (-28 dBV re 1 V/Pa)
Impedancia eléctrica	200 ohmios (simetría electrónica)
Impedancia de carga recomendada	> 2000 ohmios
Nivel máx. de presión sonora	126 dB SPL (1% distorsión) / 130 dB SPL (3% distorsión)
Nivel de ruido equivalente	22 dB-A (IEC 60268-4)
Tensión de alimentación	9 V (pila mediante B 29 L o transmisor de bolsillo) o 9-52 V (alimentación fantasma mediante adaptador MPA V L)
Consumo	Aproximadamente 2 mA
Dimensiones (diadema)	130 mm de diámetro
Peso neto (sin cable)	30 g
Longitud de cable	1,5 m
Materiales	Diadema de metal, carcasa de Noryl (negro mate)
Condiciones climáticas	-20 °C a +60 °C, humedad 99% a 20 °C
Accesorios incluidos	Pantalla antiviento W 444, 4 anillos colectores
Funciones principales	Suspensión elástica antirruido, anillo colector anti-sudor/maquillaje, pantalla antiviento
Mantenimiento y limpieza	Carcasa: paño ligeramente húmedo (agua clara). Pantalla: lavable con agua jabonosa suave.
Seguridad	Utilice únicamente las alimentaciones recomendadas por AKG. Desmonte y recicle por separado al final de su vida útil.
Piezas de repuesto y reparabilidad	Anillos colectores de repuesto incluidos. Otras piezas: contacte a su proveedor AKG o www.akg.com.

Preguntas frecuentes - C544L AKG

¿Cómo conectar el micrófono C544L?

Inserte el conector XLR miniatura del cable del micrófono en una base XLR miniatura de la alimentación B 29 L, del adaptador MPA V L o de un transmisor de bolsillo hasta el bloqueo automático. Para desconectar, presione el botón de desbloqueo del conector.

¿El micrófono necesita una alimentación específica?

Sí, el C544L es un micrófono electrostático que requiere alimentación. Puede usar una pila de 9V mediante la caja B 29 L, un transmisor de bolsillo, o una alimentación fantasma de 9 a 52 V mediante el adaptador MPA V L. Utilice únicamente las alimentaciones recomendadas por AKG.

¿Cómo limpiar el micrófono y la pantalla antiviento?

La carcasa del micrófono se limpia con un paño ligeramente húmedo (agua clara). La pantalla antiviento se lava con agua jabonosa con un producto suave; se puede reutilizar una vez seca.

¿Qué hacer si el micrófono no produce ningún sonido?

Verifique los siguientes puntos: 1) ¿La consola y/o el amplificador están encendidos? 2) ¿El fader del canal o el nivel maestro está ajustado? 3) ¿El micrófono está correctamente conectado? 4) ¿El enchufe está bien insertado? 5) ¿El cable está dañado? 6) ¿La alimentación (fantasma o pila) está activa? Reemplace el cable si es necesario.

El sonido está distorsionado, ¿qué hacer?

La distorsión puede deberse a una ganancia demasiado alta en la mesa de mezclas o a una entrada demasiado sensible. Baje el ajuste de ganancia o inserte un preatenuador de sensibilidad entre el cable del micrófono y la entrada.

¿Cómo reemplazar el anillo colector?

Si el anillo colector está dañado, reemplácelo por un anillo de repuesto incluido. Siga la figura 3 del manual: retire el anillo antiguo y coloque el nuevo sobre la cápsula del micrófono. Deje siempre el anillo en su lugar para evitar la obstrucción por sudor o maquillaje.

¿Se puede usar este micrófono en exteriores con viento?

Sí, pero se recomienda usar la pantalla antiviento incluida. Fíjela sobre la cápsula del micrófono para reducir los ruidos de soplido, viento y pops. Al aire libre, aleje un poco el micrófono de la boca si el ruido del viento es demasiado fuerte.

¿Cuál es la directividad del C544L y cómo orientarlo?

El C544L es un micrófono cardioide, capta principalmente los sonidos que vienen de frente. Coloque el micrófono frente a la comisura de los labios, curvando el cuello de cisne. Ajuste la posición durante la prueba de sonido: acerque para más potencia, aleje para reducir los pops.

¿El micrófono es compatible con una consola sin alimentación fantasma?

Sí, puede usar la caja de alimentación B 29 L con una pila de 9V, o un transmisor de bolsillo. Si su consola no proporciona alimentación fantasma, el adaptador MPA V L no funcionará.

¿Cómo mantener el cable y los conectores?

Para evitar dañar el cable, nunca tire de él para desconectar el conector. Use el botón de desbloqueo. Verifique regularmente el estado del cable; si está dañado, reemplácelo. Limpie los conectores con un paño seco si es necesario.

MANUAL DE USUARIO C544L AKG

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO ...... p. 52

1 Seguridad y medio ambiente 43

Seguridad 43

Medio ambiente 43

2 Descripción 44

Introducción 44

Volumen de suministro 44

Accesorios opcionales. 44

El micrófono 44

Anillo escurridor 44

3 Conexión. 45

Introducción 45

Conectar el micrófono 45

4 Utilización.... 46

Colocar el micrófono 46

Pantalla antiviento....47

Cambiar el anillo escurridor 47

5 Limpieza....48

Caja del micrófono 48

Pantalla antiviento....48

6 Eliminación de fallos....49

7 Datos técnicos 50

- Por favor, verifique que el aparato al que desea conectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra.

Seguridad

1. Para deshacerse del aparato, sáquele las pilas (comunes o recargables) y desármelo separando caja, electrónica y cables, y elimine cada uno de los componentes cumpliendo con las correspondientes disposiciones vigentes para la eliminación de residuos.
2. El embalaje es reciclable. Elimine el embalaje en un sistema de recogida previsto para ello.

Medio ambiente

2 Descripción

Introducción

Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos momentos para leer el Modo de Empleo antes de usar el aparato. Guarde las instrucciones de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que tenga mucho éxito con su nuevo equipo!

Volumen de suministro

• Micrófono C 544
• Pantalla antiviento de goma espuma W 444
• 4 anillos escurridores

Accesorios opcionales

- Los accesorios opcionales los encontrará en el más reciente Catálogo/Folleto de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto.

El micrófono

El C 544 es un micrófono miniatura de condensador, que se lleva en la cabeza con un cabezal de nuca. El micrófono tiene característica direccional cardioide y el sonido lo capta preferentemente desde adelante (de la boca).

La caja del micrófono con el transductor de condensador está unida al brazo del micrófono por medio de una suspensión elástica para reprimir ruidos de cable y de vibraciones. El brazo del micrófono posiciona el micrófono al lado y por delante de la boca. Con ello se evitan en gran medida los sonidos pop y el micrófono queda protegido contra suciedad. La pantalla anti-viento suministrada reprime además sonidos de viento y pop.

Anillo escurridor

Un anillo escurridor especial montado a la cápsula del micrófono dificulta la entrada de transpiración y maquillaje en la cápsula. Esto evita que las ranuras del micrófono se tapen con transpiración o maquillaje y, por consiguiente, que se produzca una amortiguación del sonido o una reducción de la sensibilidad del micrófono.

¡No desmonte nunca el anillo escurridor del micrófono!

El C 544 es un micrófono de condensador y necesita, por lo tanto, alimentación de corriente.

Introducción

- Si se utilizan alimentadores diferentes a los recomendados por AKG puede dañarse el micrófono, cesando con ello la garantía.

1. Enchufe el conector mini-XLR del cable del micrófono, hasta que llegue al tope, en una de las dos entradas mini-XLR en el alimentador de batería B 29 L, el acoplamiento mini-XLR en el cable de conexión del MPA V L o en la entrada del emisor de bolsillo. El conector queda enclavado automáticamente.

Conectar el micrófono

- Para desconectar el cable, presione el desbloqueador del conector mini-XLR macho y separe el conector macho del cable del micrófono del conector hembra del B 29 L.

Desconexión del cable:

- ¡No tire nunca del cable para desconectarlo porque lo puede dañar!

1. B 29 L: Conecte el B 29 L a la entrada deseada. MPA V L: Conecte el MPA V L a una entrada de micrófono XLR balanceada con alimentación fantasma y conecte la alimentación fantasma.

Colocar el micrófono

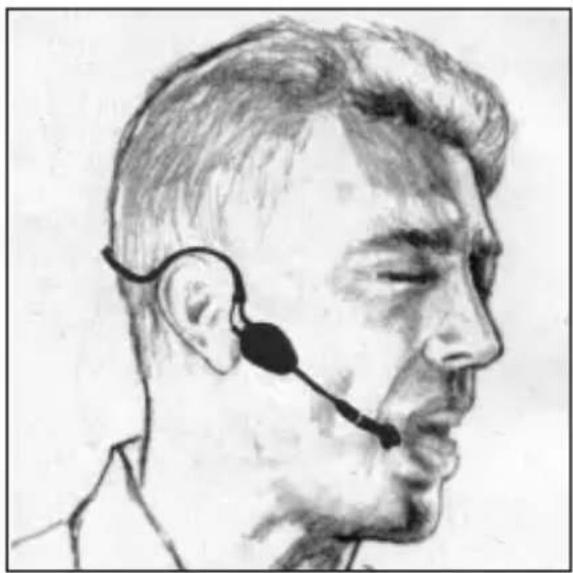

Fig. 1: Colocar el micrófono.

1. Colóquese el micrófono tal como se indica en la Fig. 1.
2. Doble el cuello de cisne de tal forma que el micrófono quede ubicado al lado de la comisura de los labios.

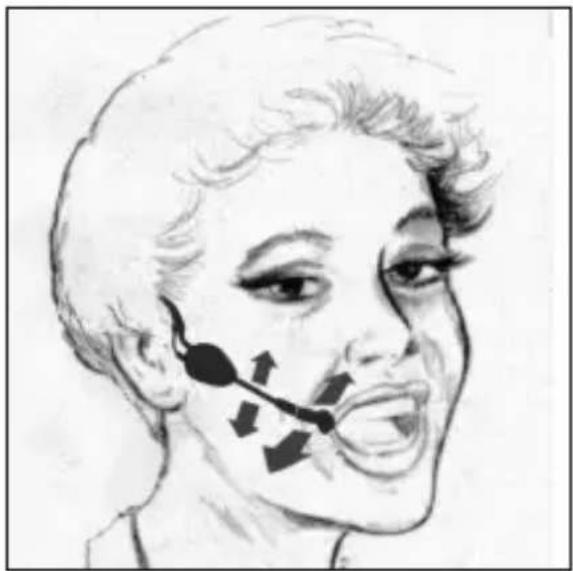

Fig. 2: Posicionar el micrófono.

Véase Fig. 2. 3. Busque la mejor posición durante el soundcheck.

Nota

• Si se escuchan ruidos fuertes pop, de viento o de respiración, ubique el micrófono a una distancia más grande de la boca (atrás o hacia abajo).
• Si el micrófono suena "débil", sin "fuerza", posicione el micrófono más cerca de la boca.

Si (p.ej. al aire libre) surgen fuertes ruidos de viento o pop, coloque la pantalla antiviento de goma espuma en el micrófono.

Pantalla antiviento

1. Coloque la pantalla antiviento sobre la cápsula del micrófono.

2. Recubra también el extremo libre de la cápsula del micrófono con la pantalla antiviento.

Cambiar el anillo escurridor

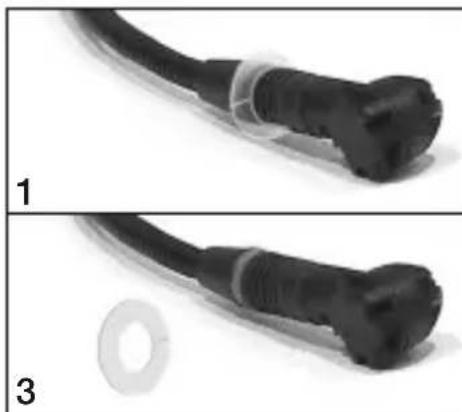

Fig. 3: Cambiar el anillo escurridor

- Si el anillo escurridor se daña lo puede cambiar por uno de los anillos escurridores suministrados, tal como se indica más arriba.

Véase Fig. 3.

5 Limpieza

Caja del micrófono

- Limpie la caja del micrófono con un paño humedecido con agua.

Pantalla antiviento

- La pantalla antiviento de goma espuma puede limpiarse fácilmente con un detergente suave y reutilizarse inmediatamente después de haberse secado.

Fallo Causa posible Eliminación
No hay sonido:	1. Están desconectados: el pupitre de mezcla y/o el amplificador.2. Están en cero: el fader del canal o el regulador del nivel de suma del pupitre de mezcla o el regulador de volumen del amplificador.3. El micrófono no está conectado al pupitre de mezcla o al amplificador.4. Los conectores del cable no están bien enchufados.5. El cable está dañado (fallado, defectuoso).6. No hay tensión de alimentación.	1. Conectar el pupitre de mezcla y/o el amplificador.2. Ajustar en el nivel deseado el fader, el regulador master del pupitre de mezcla o el regulador de volumen del amplificador.3. Conectar el micrófono al pupitre de mezcla o al amplificador.4. Enchufar nuevamente los conectores del cable.5. Controlar el cable y renovarlo si es necesario.6. Conecte la alimentación fantasma. Alimentador de tensión fantasma: conéctelo a la red o coloque batería(s). Controle el cable y, si es necesario, reemplácelo.
Distorsiones:	1. El nivel de ganancia de la mesa de mezcla está muy alto.2. La entrada de la mesa de mezcla es muy sensible.	1. Disminuya el nivel de ganancia con el regulador de ganancia.2. Conecte un preatenuador de 10 dB entre el cable de micrófono y la entrada.
Véanse también los Manuales de Instrucciones del transmisor y del receptor.

Modo de funcionamiento: Micrófono de condensador con carga

permanente

Característica direccional: Cardioide

Gama de frecuencia: 20 - 20000 Hz

Sensibilidad: 40 mV/Pa (-28 dB referido a 1 V/Pa)

Impedancia eléctrica a 1000 Hz: 200 ohmios

Impedancia de carga recomendada: >2000 ohmios

Presión sonora límite para factor de distorsión

no lineal de 1% / 3%: 126 / 130 dB SPL

Nivel de ruido equivalente según IEC 60268-4: 22 dB-A

Tensión de alimentación: Alimentación de batería 9 V con el B 29 L

o el emisor de bolsillo o alimentación

antasma universal 9 - 52 V con el

adaptador MPA V L

Condiciones climáticas: Temperatura: -20°C a +60°C

Humedad relativa a +20°C: 99%

Materiales: Cabezal: metal

Caja del micrófono: Noryl

Superficie: Negro opaco

Dimensiones: 130 mm de diámetro

Longitud de cable: 1,5 m

Peso neto: 30 g sin conector

Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta última está disponible en el sitio http://www.akg.com o puede ser solicitada al correo electrónico [e-mail].

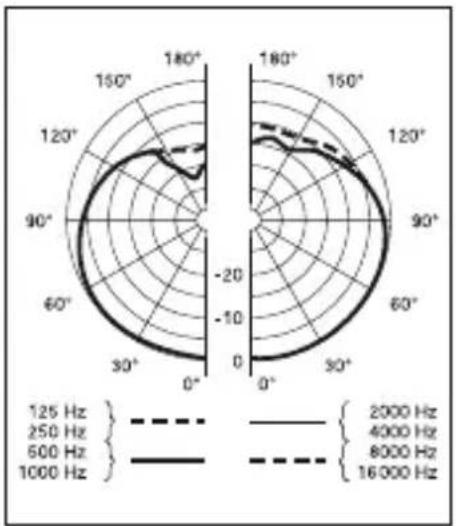

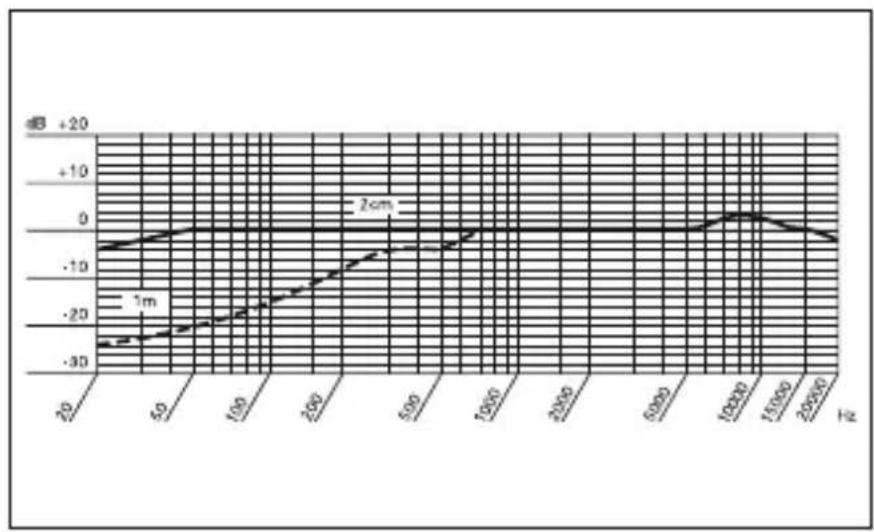

Respuesta de frecuencia Diagrama polar
