Type de produit	Microphone électrostatique miniature à arceau nuque
Directivité	Cardioïde
Réponse en fréquence	20 à 20 000 Hz
Sensibilité	40 mV/Pa (-28 dBV re 1 V/Pa)
Impédance électrique	200 ohms (symétrie électronique)
Impédance de charge recommandée	> 2000 ohms
Niveau max. de pression sonore	126 dB SPL (1% distorsion) / 130 dB SPL (3% distorsion)
Niveau de bruit équivalent	22 dB-A (CEI 60268-4)
Tension d'alimentation	9 V (pile via B 29 L ou émetteur de poche) ou 9-52 V (alimentation fantôme via adaptateur MPA V L)
Consommation	Environ 2 mA
Dimensions (arceau)	130 mm de diamètre
Poids net (sans câble)	30 g
Longueur de câble	1,5 m
Matériaux	Arceau en métal, boîtier en Noryl (noir mat)
Conditions climatiques	-20 °C à +60 °C, hygrométrie 99% à 20 °C
Accessoires fournis	Bonnette antivent W 444, 4 bagues collectrices
Fonctions principales	Suspension élastique anti-bruit, bague collectrice anti-sueur/maquillage, bonnette antivent
Entretien et nettoyage	Boîtier : chiffon légèrement humide (eau claire). Bonnette : lavable à l'eau savonneuse douce.
Sécurité	Utiliser uniquement les alimentations recommandées par AKG. Démonter et recycler séparément en fin de vie.
Pièces détachées et réparabilité	Bagues collectrices de rechange incluses. Autres pièces : contacter votre fournisseur AKG ou www.akg.com.

FOIRE AUX QUESTIONS - C544L AKG

Comment brancher le microphone C544L ?

Enfoncez le connecteur XLR miniature du câble micro dans une embase XLR miniature de l'alimentation B 29 L, de l'adaptateur MPA V L ou d'un émetteur de poche jusqu'au verrouillage automatique. Pour débrancher, appuyez sur le bouton de déverrouillage du connecteur.

Le microphone a besoin d'une alimentation spécifique ?

Oui, le C544L est un microphone électrostatique qui nécessite une alimentation. Vous pouvez utiliser une pile 9V via le boîtier B 29 L, un émetteur de poche, ou une alimentation fantôme de 9 à 52 V via l'adaptateur MPA V L. N'utilisez que les alimentations recommandées par AKG.

Comment nettoyer le microphone et la bonnette antivent ?

Le boîtier du micro se nettoie avec un chiffon légèrement humide (eau claire). La bonnette antivent se lave à l'eau savonneuse avec un produit doux ; elle peut être réutilisée dès qu'elle est sèche.

Que faire si le microphone ne produit aucun son ?

Vérifiez les points suivants : 1) La console et/ou l'amplificateur sont-ils sous tension ? 2) Le fader du canal ou le niveau master est-il réglé ? 3) Le micro est-il correctement connecté ? 4) La fiche est-elle bien enfoncée ? 5) Le câble est-il endommagé ? 6) L'alimentation (fantôme ou pile) est-elle active ? Remplacez le câble si nécessaire.

Le son est distordu, que faire ?

La distorsion peut venir d'un gain trop élevé sur la table de mixage ou d'une entrée trop sensible. Baissez le réglage de gain ou insérez un pré-atténuateur de sensibilité entre le câble du micro et l'entrée.

Comment remplacer la bague collectrice ?

Si la bague collectrice est abîmée, remplacez-la par une bague de rechange fournie. Suivez la figure 3 de la notice : retirez l'ancienne bague et placez la nouvelle sur la capsule du micro. Laissez toujours la bague en place pour éviter l'obturation par la sueur ou le maquillage.

Peut-on utiliser ce microphone en extérieur par vent ?

Oui, mais il est recommandé d'utiliser la bonnette antivent fournie. Fixez-la sur la capsule du micro pour réduire les bruits de souffle, de vent et les pops. En plein air, éloignez un peu le micro de la bouche si le bruit du vent est trop fort.

Quelle est la directivité du C544L et comment l'orienter ?

Le C544L est un micro cardioïde, il capte principalement les sons venant de l'avant. Placez le micro devant la commissure des lèvres, en incurvant le col-de-cygne. Ajustez la position lors du soundcheck : rapprochez pour plus de puissance, éloignez pour réduire les pops.

Le microphone est-il compatible avec une console sans alimentation fantôme ?

Oui, vous pouvez utiliser le boîtier d'alimentation B 29 L avec une pile 9V, ou un émetteur de poche. Si votre console ne fournit pas d'alimentation fantôme, l'adaptateur MPA V L ne fonctionnera pas.

Comment entretenir le câble et les connecteurs ?

Pour éviter d'abîmer le câble, ne tirez jamais dessus pour débrancher le connecteur. Utilisez le bouton de déverrouillage. Vérifiez régulièrement l'état du câble ; s'il est endommagé, remplacez-le. Nettoyez les connecteurs avec un chiffon sec si nécessaire.

MODE D'EMPLOI C544L AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement

Sécurité 23

Environnement 23

2 Description 24

Fournitures d'origine 24

Accessoires optionnels 24

Le microphone 24

Bague collectrice 24

3 Raccordement 25

Raccordement du micro 25

4 Utilisation 26

Mettre le microphone 26

Bonnette antivent 27

Remplacement de la bague collectrice..... 27

5 Nettoyage....28

Boîtier 28

Bonnette antivent 28

6 Caractéristiques techniques....30

- Vérifiez si l'appareil sur lequel vous voulez brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.

Sécurité

1. Si vous mettez le micro à la ferraille, démontez boîtier, électronique et câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur.
2. L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.

Environnement

2 Description

Introduction	Nous vous remercions d'avoir choisi un produit d'AKG. Veuillez lire attentivement le mode d'emploi, tout particulièrement le chapitre 1 Sécurité et environnement, avant d'utiliser l'appareil. Conservez soigneusement le mode d'emploi pour l'avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous espérons que vous aurez beaucoup de satisfaction et de succès avec votre micro.
Fournitures d'origine	• Microphone C 544• Bonnette antivent en mousse W 444• 4 bague collectrices
Accessoires optionnels	• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Votre fournisseur se tient à votre disposition pour vous conseiller.
Le microphone	Le C 544 est un microphone électrostatique miniature fixé à un arceau se portant sur la nuque. Il s'agit d'un micro cardioïde, captant principalement les sons sur l'avant (sons sortant de la bouche).Le boîtier du micro avec le transducteur électrostatique est monté sur le bras par une suspension élastique évitant la transmission des bruits de câble et des vibrations. Le bras positionne le micro devant la bouche, décalé vers la commissure des lèvres pour éviter au maximum les pops et le protéger des postillons. La bonnette antivent fournie avec le micro atténue également les bruits de souffle et les pops.
Bague collectrice	Une bague collectrice spéciale, sur la capsule du micro, s'oppose à la pénétration de sueur ou de maquillage dans la capsule. On évite ainsi une obturation des fentes par la sueur ou le maquillage, qui amortirait le son et réduirait la sensibilité du micro.Laissez donc toujours la bague collectrice sur le micro !

Le C 544 L est un microphone électrostatique ; il a donc besoin d'une alimentation.

- L'utilisation d'alimentations autres que celles recommandées par AKG peut provoquer des dégâts sur le micro et entraîne la perte de la garantie.

1. Enfoncez le connecteur XLR miniature du câble micro jusqu'en butée dans une des deux embases miniature type XLR de l'alimentation B 29 L, dans l'accouplement XLR miniature du câble de raccordement du MPA V L ou dans l'embase d'entrée de l'émetteur de poche. Le connecteur se verrouille automatiquement.

Raccordement du micro

- Pour détacher le câble, appuyez sur le bouton de déverrouillage du connecteur mini-XLR (1) et sortez le connecteur de la prise.

Débrancher le câble :

- Pour ne pas risquer d'abîmer le câble, ne sortez jamais le connecteur en tirant sur le câble.

1. B 29 L: Raccordez le B 29 L sur l'entrée voulue.

MPA V L: Connectez le MPA V L sur une entrée de micro symétrique type XLR avec alimentation fantôme et mettez l'alimentation fantôme sous tension.

Mettre le microphone

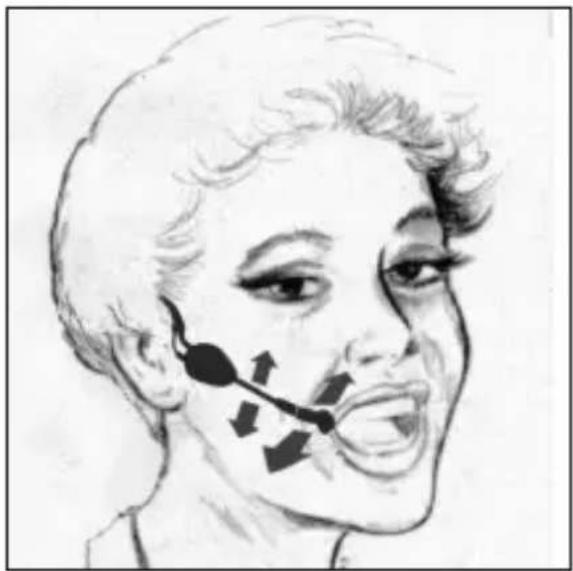

Fig. 1 : Mettre le microphone.

1. Mettez le microphone comme indiqué à la Fig. 1.
2. Incurvez le col-de-cygne pour que le micro soit placé devant la commissure des lèvres.

Fig. 2 : Régler le microphone.

Voir Fig. 2. 3. Cherchez la position idéale pendant le soundcheck.

• Si on entend trop les bruits de souffle, de vent ou les pops, éloignez le côté sensible du micro un peu de la bouche (vers l'arrière ou bas).
• Si le son est "grèle", sans "puissance", placez le micro plus près de la bouche.

Si vous risquez d'avoir des bruits dus au vent (en plein air), au souffle ou aux pops, fixez la bonnette antivent fournie sur le micro.

Bonnette antivent

1. Placez la bonnette sur la capsule du micro.
2. Tirez la bonnette jusqu'à l'extrémité de la capsule.

Remplacement de la bague collectrice

Fig. 3 : Remplacement de la bague collectrice

- Si la bague collectrice est abîmée, remplacez-la par la bague de rechange fournie en procédant comme indiqué sur la figure ci-dessus.

Voir Fig. 3.

Boîtier

- Le boîtier du micro se nettoie avec un chiffon légèrement humide (eau claire).

Bonnette antivent

- La bonnette antivent se lave à l'eau savonneuse en utilisant un produit doux. La bonnette peut être réutilisée dès qu'elle est sèche.

Problème Cause possible Remède
Pas de son :	1. La console de mixage et/ou l’amplificateur ne sont pas sous tension.2. Le fader du canal ou le réglage de niveau master de la console de mixage ou le réglage de niveau sonore de l’ampli est sur zéro.3. Le micro n’est pas connecté à la console de mixage ou à l’ampli.4. La fiche est mal enfon-cée.5. Le câble est abîmé.6. Pas de tension d’ali-mentation.	1. Mettre la console de mixage et/ou l’amplifi-cateur sous tension.2. Régler le fader du canal ou le réglage de niveau master de la console de mixage ou le réglage de niveau sonore de l’ampli sur la valeur voulue.3. Connecter le micro à la console de mixage ou à l’ampli.4. Enfoncer la fiche cor-rectement.5. Contrôler le câble et le remplacer le cas échéant.6. Mettre l’alimentation fantôme sous tension. Appareil d’alimentation fantôme : brancher sur le secteur ou mettre une (des) pile(s). Contrôler le câble et le remplacer le cas échéant.
Distorsions :	1. Le réglage de gain de la table de mixage est trop haut.2. L’entrée de la table de mixage est trop sensi-ble.	1. Baisser le réglage de gain.2. Insérer un pré-atténua-teur de sensibilité entre le câble du micro et l’entrée.
Veuillez vous reporter aussi aux notices d’emploi de l’émetteur et du récepteur !

7 Caractéristiques techniques

Fonctionnement : microphone électrostatique à charge permanente

Directivité : cardioïde

Réponse en fréquence : 20 ... 20.000 Hz

Sensibilité : 40 mV/Pa (-28 dBV rapp. à 1 V/Pa)

Impédance électrique à 1.000 Hz : 200 ohms, symétrie électronique

Impédance de charge recommandée : >2000 ohms

Niveau maximum de pression sonore

pour un facteur de distorsion de 1% / 3% : 126 / 130 dB SPL

Niveau de bruit équivalent selon CEI 60268-4 : 22 dB-A

Tension d'alimentation : 9 V, alimentation à pile B 29 L ou émetteur de poche, ou 9 ... 52 V, alimentation fan-tôme universelle via l'adaptateur MPA V L

Consommation : env. 2 mA

Conditions climatiques : température: -20°C ... +60°Chygrométrie: 99% à +20°C

Matériaux : arceau: métalboîtier du mcirophone: Noryl

Couleur : noir mat

Dimensions : ∅ 130 mm

Longueur du câble de raccordement : 1,5 m

Poids net (sans connecteur) : 30 g

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

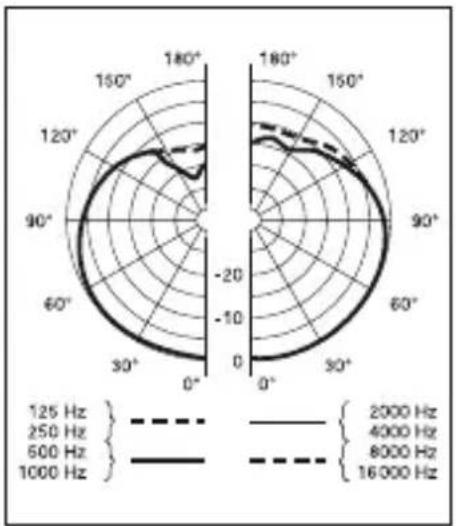

Réponse en fréquence Diagramme polaire
