Tipo de producto	Micrófono de corbata electrostático miniatura omnidireccional
Marca	AKG
Modelo	C417L
Directividad	Omnidireccional
Respuesta en frecuencia	20 ... 20 000 Hz
Sensibilidad	10 mV/Pa (-40 dBV rel. 1 V/Pa)
Impedancia eléctrica (1 kHz)	200 ohmios
Nivel máx. de presión sonora (1% distorsión)	118 dB SPL
Nivel de ruido equivalente	34 dB(A) (IEC 60268-4)
Alimentación	Alimentación a pilas B 29 L, adaptador fantasma MPA III L o transmisor de bolsillo AKG WMS
Consumo	Aproximadamente 2,2 mA
Conector	Mini-XLR de 3 pines (1,5 m de cable)
Color	Rosa (versión L)
Dimensiones (cuerpo)	7,5 x 15 mm
Peso neto	8 g
Accesorios incluidos	Clip H40/1, alfiler H41, parabrisas antiviento, cable micrófono 1,5 m
Accesorios opcionales	Alimentación a pilas B 29 L, adaptador fantasma MPA III L, cable XLR MK 9/10, alimentaciones fantasma N 62 E, N 66 E, B 18, B 15
Usos recomendados	Micrófono de corbata para teatro, conferencias, violín, canto (integración en maquillaje)
Mantenimiento y limpieza	Limpiar la carcasa con un paño ligeramente húmedo (agua clara)
Seguridad	Verificar la conexión a tierra del aparato conectado; usar exclusivamente las alimentaciones recomendadas por AKG
Conformidad	Conforme a las normas CE (declaración disponible en akg.com)

Preguntas frecuentes - C417L AKG

¿Cómo conectar el micrófono C417L a una mesa de mezclas sin alimentación fantasma?

Use la alimentación a pilas B 29 L (opcional) o el adaptador fantasma MPA III L. Conecte el conector mini-XLR del micrófono a la alimentación, luego conecte esta a la entrada de la mesa de mezclas con un cable XLR estándar.

¿Cómo fijar el micrófono a una prenda?

Use el clip H40/1 incluido: inserte el cable a la salida del cuerpo en una ranura del clip, luego fije el clip a la solapa de una chaqueta o cerca de los labios. También puede usar el alfiler H41 para una fijación discreta.

¿Puedo usar el C417L en exteriores?

Sí, se incluye un parabrisas antiviento para atenuar los ruidos del viento. Fíjelo en el micrófono antes de usarlo al aire libre.

¿Cómo limpiar el micrófono?

Limpie la carcasa con un paño ligeramente húmedo (agua clara). No use productos químicos agresivos.

¿Cuál es la diferencia entre las versiones PP, L y PL?

Las versiones PP son negras con un conector XLR de 3 pines y un adaptador fantasma integrado. Las versiones L y PL (rosa) tienen un conector mini-XLR y requieren una alimentación externa (B 29 L o MPA III L).

¿Se puede usar el micrófono para violín?

Sí, el C417L es ideal para violín. Fíjelo en la mejilla del violinista con masilla o use el clip. Asegúrese de no pegar cinta adhesiva directamente sobre el instrumento.

¿Qué hacer si no sale sonido?

Verifique que la consola y el amplificador estén encendidos, que el fader del canal no esté en cero, que el micrófono esté bien conectado, que el enchufe esté correctamente insertado, que el cable no esté dañado y que la alimentación esté activa.

¿Cómo integrar el micrófono en el maquillaje?

Fije el micrófono en el rostro cerca de los labios, por ejemplo en la mejilla o la frente, usando masilla o un adhesivo adecuado. La carcasa negra o rosa se funde discretamente en el maquillaje.

¿Cuál es la tensión de alimentación recomendada?

Para la versión L, use la alimentación a pilas B 29 L (9 V) o el adaptador fantasma MPA III L (9 a 52 V). Use solo alimentaciones recomendadas por AKG.

¿El micrófono es compatible con todos los transmisores de bolsillo AKG?

Sí, el conector mini-XLR de 3 pines es compatible con los transmisores de bolsillo AKG WMS. Consulte el manual de su transmisor para las instrucciones de conexión.

MANUAL DE USUARIO C417L AKG

Antes de utilizar el equipo, sirvase leer el manual!

INSTRUÇÕES DE USO ...... p. 57

1 Indicaciones de seguridad / Descripción

1.1 Indicaciones de seguridad

Sírvase verificar si el aparato al cual quiere conectar el micrófono cumple con las disposiciones de seguridad vigentes y está equipado con una toma de tierra de seguridad.

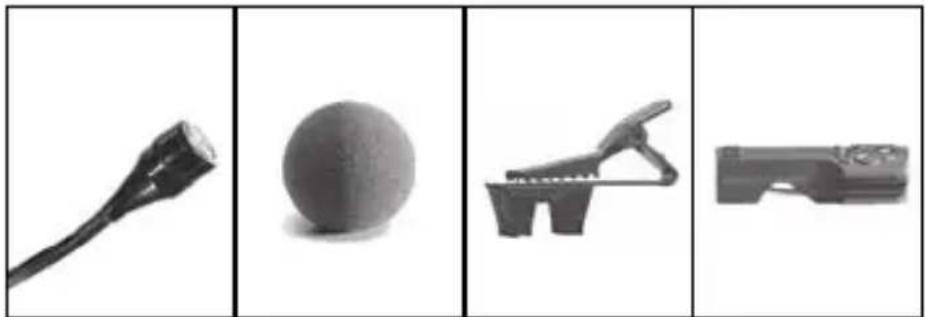

1.2 Volumen de suministro

Sírvase controlar si el embalaje contiene todas las piezas indicadas arriba. Si falta algo, le rogamos dirigirse a su distribuidor AKG.

1.3 Accesorios opcionales

Cable de micrófono MK 9/10: 10 m de cable bipolar apantallado con conector y acoplamiento XLR.

• Adaptador de alimentación fantasma MPA III L

Alimentadores por batería B 29 L, B 15

• Alimentadores fantasma N 62 E, N 66 E, B 18

1.4 Características especiales

• Minimicrófono profesional con dispositivo para abrochar

• Transductor de condensador con característica direccional omnidireccional para la obtención de un sonido natural.

• Amplia gama de frecuencia para habla, canto, violín.

• Apto para ser fijado a la ropa o directamente en la cabeza de la persona que lo utiliza.

El C 417 ^III es un minimicrófono profesional de condensador con característica direccional omnidireccional. Debido a su amplia gama de frecuencia de 20 a 20.000 Hz, las escasas distorsiones con alta intensidad acústica, sus pequeñas dimensiones y la aplicación universal de sus accesorios, es ideal para ser utilizado en todos los casos en que el micrófono debe pasar desapercibido y la persona que lo utiliza necesita tener una gran libertad de movimiento.

Las dos variantes de color permiten integrar el micrófono a la máscara de actores y cantantes de modo tal que resulte prácticamente invisible.

En el suministro se incluye una pantalla antiviento externa para amortiguar los ruidos del viento cuando se utiliza el micrófono al aire libre.

1.5 Breve descripción

El C 417 ^III puede adquirirse en dos modelos:

• Con conector XLR de 3 polos y con adaptador incorporado para alimentación fantasma universal de 9 a 52 V.
• Con conector mini-XLR enclavable para la conexión al alimentador de batería B 29 L, al adaptador de alimentación fantasma MPA III L o un emisor de bolsillo AKG.
• Como C 417 III L, cable y cabeza de micrófono de color rosa.

1.6 Variantes C 417 ^III PP

C 417 ^III L

C 417 ^III PL

2 Conexión

2.1 Introducción

El C 417 ^III es un micrófono de condensador y necesita, por lo tanto, alimentación de corriente.

¡Importante!

Si se utilizan alimentadores diferentes a los recomendados por AKG puede dañarse el micrófono, cesando con ello la garantía.

2.2 C 417 ^III PP 2.2.1 Conexión a entradas balanceadas

Ver Fig. 1.

1. Conecte el adaptador de alimentación fantasma del cable del micrófono a una entrada de micrófono XLR balanceada con alimentación fantasma.
2. Concecte la alimentación fantasma (consulte para ello el Modo de empleo del aparato correspondiente).


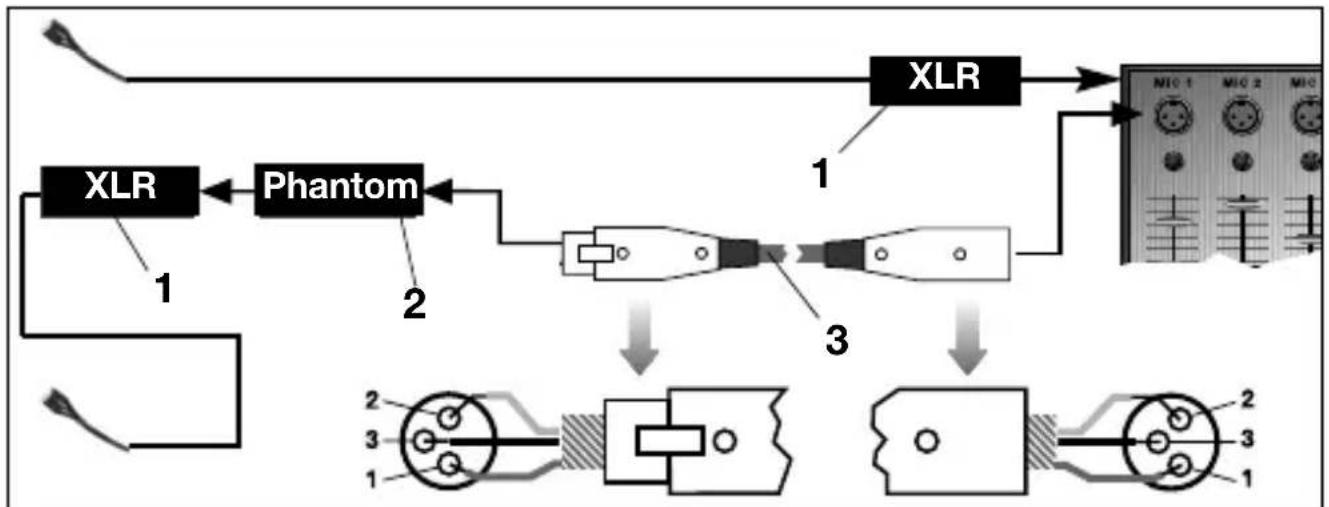

Fig. 1: Conexión a entrada balanceada

1. Si su pupitre de mezclas no tiene alimentación fantasma, enchufe el adaptador de alimentación fantasma (1) al alimentador de tensión fantasma de AKG opcional (2) (N 62 E, N 66 E, B 18, B 15) y conecte luego el alimentador de tensión fantasma a una entrada balanceada utilizando un cable XLR (3) (por ej.: AKG MK 9/10 - no incluido en el suministro).

Los alimentadores fantasma (2) de AKG pueden conectarse también a una entrada no balanceada. Use un cable (3) con una hembra de conector XLR y un conector jack mono:

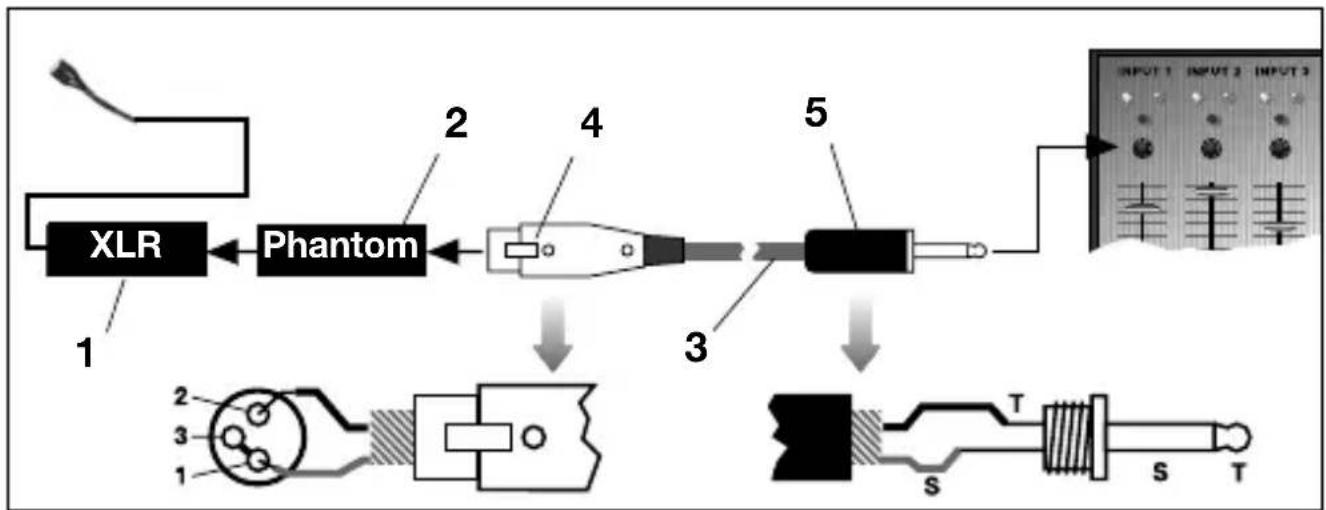

2.2.2 Conexión a entradas no balanceadas Ver Fig. 2.

Fig. 2: Conexión a una entrada no balanceada.

1. Una mediante un puente de alambre la espiga 1 del conector XLR (4) con la espiga 3 y con la pantalla del cable.
2. Una el conductor interno del cable con la espiga 2 del conector XLR (4) y la punta del conector jack (5).

Los cables no balanceados pueden recoger interferencias de campos magnéticos (de los cables de red, de alumbrado, de motores eléctricos, etc.) igual que una antena. En los cables de más de 5 m de largo, esto puede producir ruidos de zumbido u otras perturbaciones.

Nota:

Utilizando el alimentador por batería B 29 L opcional puede conectar el micrófono a entradas balanceadas o no balanceadas sin alimentación fantasma.

1. Para conectar el micrófono al B 29 L, enchufe el conector mini-XLR macho del cable del micrófono (1) en uno de los dos conectores mini-XLR hembra del B 29 L (2) introduciéndolo hasta que haga tope.

2.3 C 417 ^III L/PL 2.3.1 Conexión utilizando el B 29 L

Ver Fig. 3. Conexión del cable:

2 Conexión

Desconexión del cable:

El conector macho (1) queda automáticamente bloqueado.

Para desconectar el cable, presione el desbloqueador del conector mini-XLR macho (1) y separe el conector macho del cable del micrófono (1) del conector hembra del B 29 L (2).

¡Importante!

¡No tire nunca del cable para desconectarlo porque lo puede dañar!

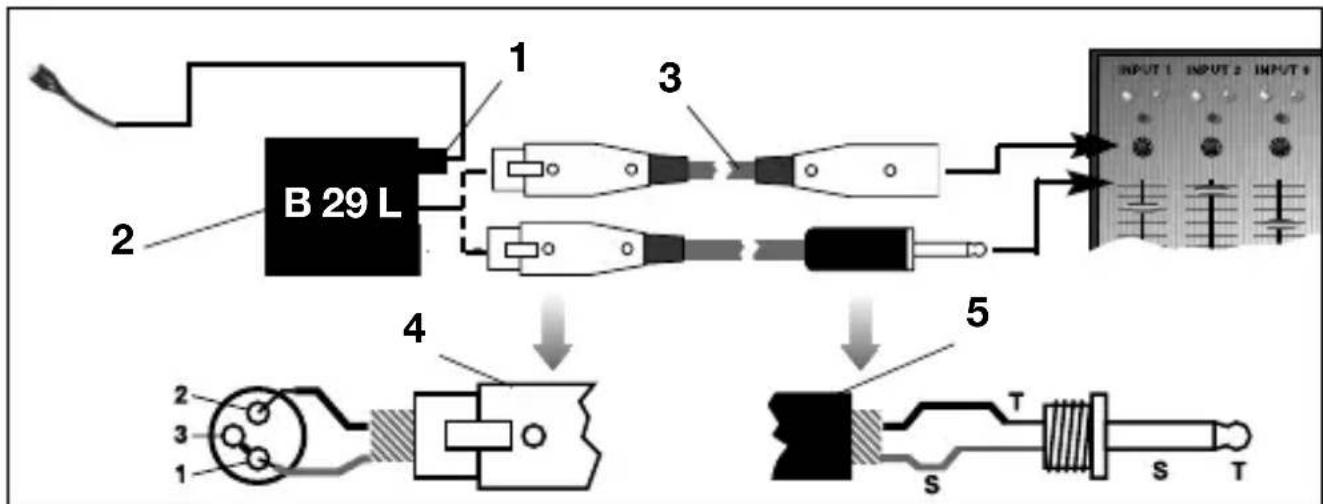

Fig. 3: Esquema de conexión con B 29 L

Ver Fig. 3. Entrada balanceada: Entrada no balanceada:

1. Conecte el B 29 L (2) a la entrada deseada.

2. Para conectar el micrófono a una entrada balanceada, utilice un cable XLR común (3) en venta en cualquier tienda del ramo.

3. Ver capítulo 2.2.2.

2.3.2 Conexión mediante el MPA III L

Ver Fig. 4. Desconexión del cable:

1. Enchufe el conector mini-XLR (1) del cable del micrófono, hasta que llegue al tope, en el acoplamiento mini-XLR (2) en el cable de conexión del MPA III L (3).
   El conector (1) se enclava automáticamente. Ver capítulo 2.3.1.

2. Conecte el adaptador de alimentación fantasma del cable del micrófono a una entrada de micrófono XLR balanceada con alimentación fantasma.

3. Concecte la alimentación fantasma (consulte

para ello el Modo de empleo del aparato correspondiente).

Fig. 4: Esquema de conexión con MPA III L

1. Si su pupitre de mezclas no tiene alimentación fantasma, enchufe el MPA III L (3) al alimentador de tensión fantasma de AKG opcional (4) (N 62 E, N 66 E, B 18, B 15) y conecte luego el alimentador de tensión fantasma (4) a una entrada balanceada utilizando un cable XLR (5) (por ej.: AKG MK 9/10 - no incluido en el suministro).

Ver Fig. 4.

Consulte las instrucciones de uso de su emisor de bolsillo.

2.3.3 Conexión a un emisor de bolsillo

3.1 Introducción

La gran ventaja de un micrófono que se fija directamente a la ropa o a la máscara es que, independientemente de los movimientos de la persona que lo utiliza, la distancia entre el micrófono y la boca es siempre la misma y, en consecuencia, se evita el peligro de variaciones de nivel. Con este micrófono se conservan la libertad de movimiento y las manos libres.

3.2 Utilización como micrófono de solapa (lavalier)

Fig. 5: Fijación del micrófono con el clip (a) y el broche (b)

1. Enganche el cable justo detrás de la caja del micrófono en una de las ranuras de entrada del clip H 40/1 (Fig. 5a) o del broche H 41 (Fig. 5b) incluidos en el suministro.

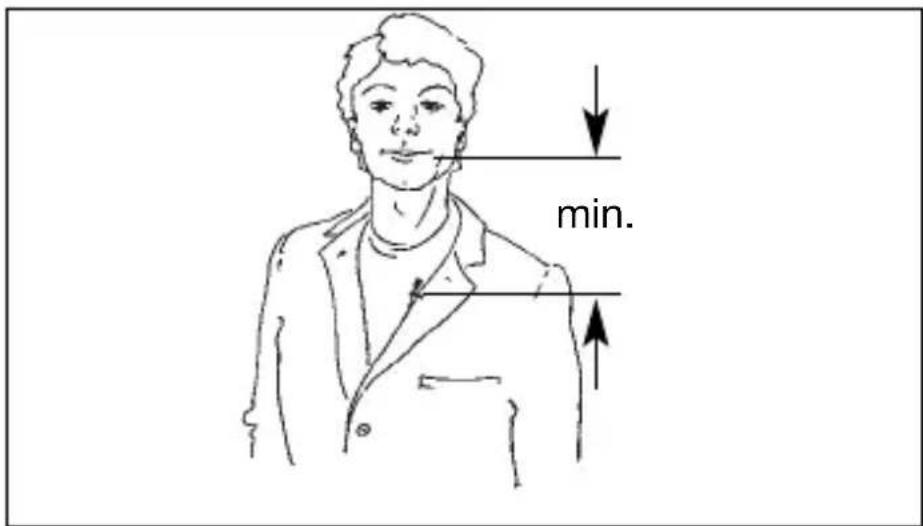

Fig. 6: Fijación del micrófono cerca de la boca

1. Fije el micrófono a la ropa de la persona que va a hablar, de modo que quede lo más cerca posible de su boca (por ej.: en la solapa).

Cuanto menor sea la distancia entre el micrófono y la fuente de sonido, tanto menor será el peligro de retroalimentación acústica.

1. Enganche el cable justo detrás de la caja del micrófono en una de las ranuras de entrada del clip H 40/1 (fig. 5a) o del broche H 41 (fig. 5b) incluidos en el suministro.
2. Fije el micrófono a un elemento de decoración (ej.: bastidores, fondo, telón, etc.).

Nota:

3.3 Utilización como micrófono de grabación o de apoyo

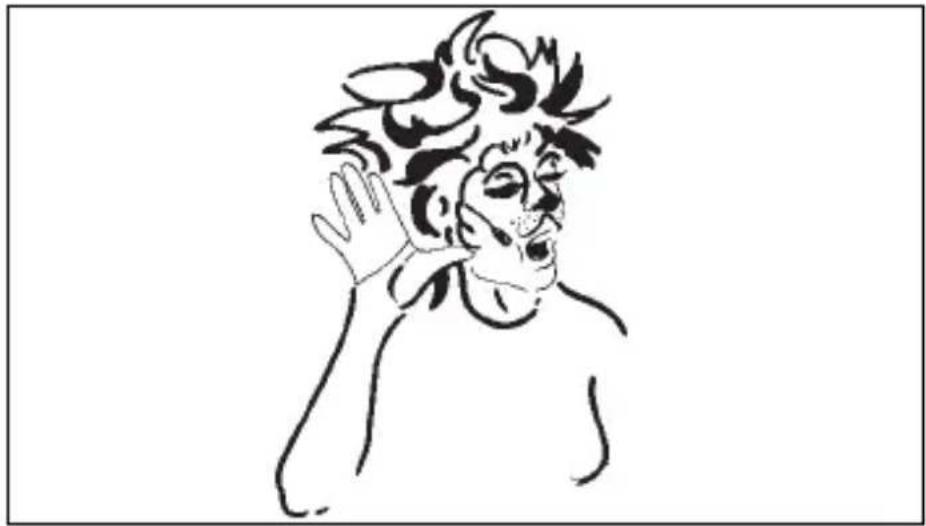

Fig. 7: Micrófono integrado a la máscara

Fije el micrófono a la máscara, lo más cerca posible de la boca.

La fig. 7 muestra una de las posibles posiciones. Si la puesta en escena así lo requiere, también puede colocar el micrófono, por ejemplo, en la frente.

3 Utilización

3.5 Violín

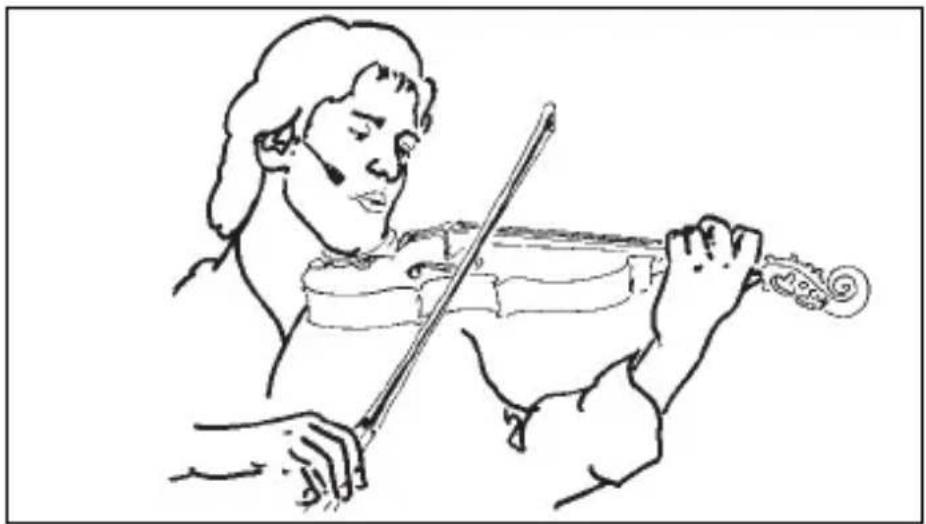

Fig. 8: Recepción del violín

Ver Fig. 8.

Si no se puede o no se debe fijar el micrófono directamente al violín, puede fijarlo con mastix a la mejilla del violinista.

Este método tiene las siguientes ventajas:

• El micrófono no es fijado al violín mismo y, por consiguiente, no afecta al sonido del violín.
• No existe peligro de dañar al violín con, por ejemplo, cinta adhesiva.
• El violín no necesita de una conexión por cable, que es tan incómoda.

4 Limpieza

Limpie la caja del micrófono con un paño hume- decido con agua.

Fallo	Causa posible	Eliminación
No hay sonido:	Están desconectados:el pupitre de mezcla y/o el amplificador.Están en cero: el fader del canal o el regulador del nivel de suma del pupitre de mezcla o el regulador de volumen del amplificador.El micrófono no está conectado al pupitre de mezcla o al amplificador.Los conectores del cable no están bien enchufados.El cable está dañado (fallado, defectuoso).No hay tensión de alimentación.	Conectar el pupitre de mezcla y/o el amplificador.Ajustar en el nivel deseado el fader, el regulador master del pupitre de mezcla o el regulador de volumen del amplificador.Conectar el micrófono al pupitre de mezcla o al amplificador.Enchufar nuevamente los conectores del cable.Controlar el cable y renovarlo si es necesario.Conecte la alimentación fantasma.Alimentador de tensión fantasma: conéctelo a la red o coloque batería(s).Controle el cable y, si es necesario, reemplácelo.
Distorsiones:	El nivel de ganancia de la mesa de mezcla está muy alto.La entrada de la mesa de mezcla es muy sensible.	Disminuya el nivel de ganancia con el regulador de ganancia.Conecte un preatenuador de 10 dB entre el cable de micrófono y la entrada.

Modo de funcionamiento: Micrófono de condensador con carga permanente

Característica direccional: Omnidireccional

Gama de frecuencia: 20 - 20000 Hz

Sensibilidad: 10 mV/Pa (-40 dB referido a 1 V/Pa)

Impedancia eléctrica a 1000 Hz: 200

Impedancia de carga recomendada: 2000

Presión sonora límite para factor de distorsión no lineal de 1% / 3%: 118 / 126 dB SPL

Nivel de ruido equivalente: 34 dB (A) (según IEC 60268-4)

Tensión de alimentación: C 417

^III PP: Al. fantasma universal 9 - 52 V

C 417 ^III L/PL: Alimentador por batería B 29 L, adaptador fantasma MPA III L ó emisores de bolsillo AKG WMS

Toma de corriente: Aprox. 2,2 mA

Longitud del cable / conector: C 417

III PP: 3 m / XLR de 3 polos

C 417 ^III L/PL: 1,5 m / mini-XLR de 3 polos

Superficie: Negro opaco (PP, L) o color rosa (PL)

Dimensiones: 7,5 x 15 mm

Peso neto/bruto: C 417

III PP: 8 g / 220 g

C 417 ^III L/PL: 8 g / 160 g

Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta última está disponible en el sitio http://www.akg.com o puede ser solicitada al correo electrónico [e-mail].

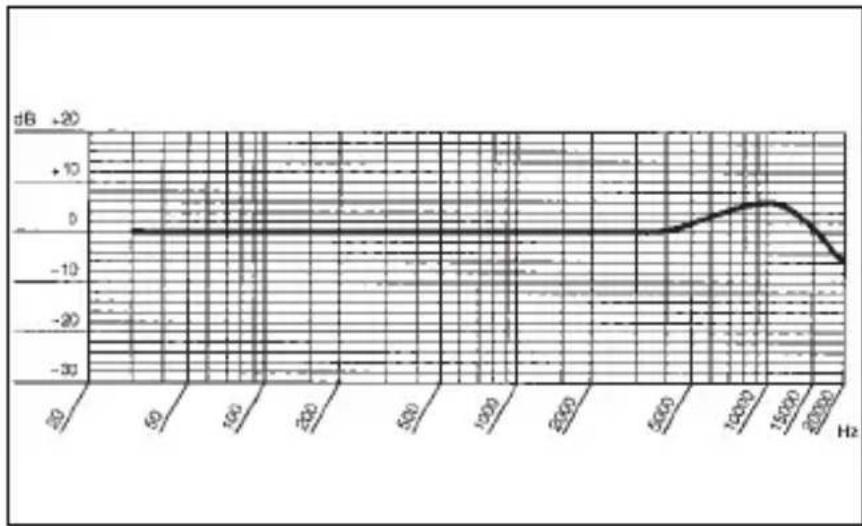

Respuesta de frecuencia

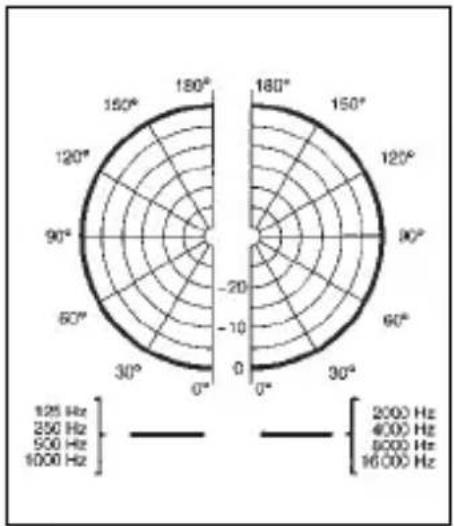

Diagrama polar

Tirar o cabo: Veja capítulo 2.3.1.
