Produkttyp	Miniatur-Elektret-Krawattenmikrofon, omnidirektional
Marke	AKG
Modell	C417L
Richtcharakteristik	Omnidirektional
Frequenzgang	20 ... 20.000 Hz
Empfindlichkeit	10 mV/Pa (-40 dBV rel. 1 V/Pa)
Elektrische Impedanz (1 kHz)	200 Ohm
Maximaler Schalldruckpegel (1% Klirrfaktor)	118 dB SPL
Äquivalenter Geräuschpegel	34 dB(A) (IEC 60268-4)
Stromversorgung	Batteriebetriebenes Netzteil B 29 L, Phantomspeiseadapter MPA III L oder AKG WMS Taschensender
Stromverbrauch	ca. 2,2 mA
Anschluss	Mini-XLR 3-polig (1,5 m Kabel)
Farbe	Rosa (Version L)
Abmessungen (Gehäuse)	7,5 x 15 mm
Nettogewicht	8 g
Mitgeliefertes Zubehör	Clip H40/1, Stecknadel H41, Windschutz, Mikrofonkabel 1,5 m
Optionales Zubehör	Batteriebetriebenes Netzteil B 29 L, Phantomspeiseadapter MPA III L, XLR-Kabel MK 9/10, Phantomspeisegeräte N 62 E, N 66 E, B 18, B 15
Empfohlene Anwendungen	Krawattenmikrofon für Theater, Konferenzen, Violine, Gesang (Integration in Make-up)
Pflege und Reinigung	Gehäuse mit einem leicht feuchten Tuch (klares Wasser) reinigen
Sicherheit	Erdung des angeschlossenen Geräts prüfen; ausschließlich die von AKG empfohlenen Netzteile verwenden
Konformität	Entspricht den CE-Normen (Konformitätserklärung auf akg.com)

Häufig gestellte Fragen - C417L AKG

Wie schließe ich das C417L Mikrofon an ein Mischpult ohne Phantomspeisung an?

Verwenden Sie das batteriebetriebene Netzteil B 29 L (optional) oder den Phantomspeiseadapter MPA III L. Schließen Sie den Mini-XLR-Anschluss des Mikrofons an das Netzteil an und verbinden Sie dieses dann mit einem Standard-XLR-Kabel mit dem Eingang des Mischpults.

Wie befestige ich das Mikrofon an der Kleidung?

Verwenden Sie den mitgelieferten Clip H40/1: Führen Sie das Kabel am Gehäuseausgang in eine Rille des Clips ein und befestigen Sie den Clip am Revers einer Jacke oder in der Nähe der Lippen. Sie können auch die Stecknadel H41 für eine unauffällige Befestigung verwenden.

Kann ich das C417L im Freien verwenden?

Ja, ein Windschutz wird mitgeliefert, um Windgeräusche zu dämpfen. Befestigen Sie ihn vor der Verwendung im Freien am Mikrofon.

Wie reinige ich das Mikrofon?

Wischen Sie das Gehäuse mit einem leicht feuchten Tuch (klares Wasser) ab. Verwenden Sie keine aggressiven Chemikalien.

Was ist der Unterschied zwischen den Versionen PP, L und PL?

Die PP-Versionen sind schwarz mit einem 3-poligen XLR-Anschluss und eingebautem Phantomspeiseadapter. Die Versionen L und PL (rosa) haben einen Mini-XLR-Anschluss und benötigen eine externe Stromversorgung (B 29 L oder MPA III L).

Kann das Mikrofon für Violine verwendet werden?

Ja, das C417L ist ideal für Violine. Befestigen Sie es mit Klebemasse auf der Wange des Geigers oder verwenden Sie den Clip. Achten Sie darauf, kein Klebeband direkt auf das Instrument zu kleben.

Was tun, wenn kein Ton kommt?

Überprüfen Sie, ob das Mischpult und der Verstärker eingeschaltet sind, der Kanal-Fader nicht auf Null steht, das Mikrofon richtig angeschlossen ist, der Stecker richtig eingesteckt ist, das Kabel nicht beschädigt ist und die Stromversorgung aktiv ist.

Wie integriere ich das Mikrofon in das Make-up?

Befestigen Sie das Mikrofon mit Klebemasse oder einem geeigneten Kleber im Gesicht nahe der Lippen, z.B. auf der Wange oder Stirn. Das schwarze oder rosa Gehäuse verschmilzt unauffällig mit dem Make-up.

Welche Versorgungsspannung wird empfohlen?

Verwenden Sie für die Version L das batteriebetriebene Netzteil B 29 L (9 V) oder den Phantomspeiseadapter MPA III L (9 bis 52 V). Verwenden Sie nur von AKG empfohlene Netzteile.

Ist das Mikrofon mit allen AKG Taschensendern kompatibel?

Ja, der 3-polige Mini-XLR-Anschluss ist mit den AKG WMS Taschensendern kompatibel. Konsultieren Sie das Handbuch Ihres Senders für die Anschlussanleitung.

BEDIENUNGSANLEITUNG C417L AKG

BEDIENUNGSHINWEISE ....S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS ...... p. 13

1 Sicherheitshinweis/Beschreibung

1.1 Sicherheits - hinweis

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

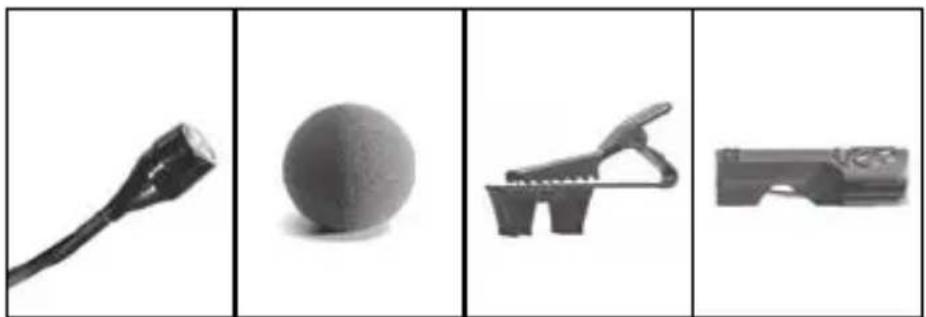

1.2 Lieferumfang

Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

1.3 Empfohlenes Zubehör

• Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes Kabel mit XLR-Stecker und XLR-Kupplung

Batteriespeisegeräte B 29 L, B 15

Phantomspeise ge räte N 62 E, N 66 E, B 18

1.4 Besondere Merkmale

• Professionelles Miniatur-Ansteckmikrofon.
- Kondensatorwandler mit kugelförmiger Richtcharakteristik für natürlichen Klang.
- Weiter Übertragungsbereich für Sprache, Gesang, Violine.

- Geeignet zur Befestigung an der Kleidung oder direkt am Kopf der Anwenderin/des Anwen-ders.

Das C 417 ^III ist ein professionelles Miniatur-Kondensator-Ansteckmikrofon mit kugelförmiger Richtcharakteristik. Auf Grund des weiten Übertragungsbereichs von 20 bis 20.000 Hz, der geringen Verzerrungen bei hohem Schalldruck sowie der kleinen Abmessungen und des universell anwendbaren Zubehörs eignet sich das Mikrofon ideal für alle Anwendungen, wo unauffällige Mikrofontechnik und große Bewegungsfreiheit der Anwenderin/des Anwenders gefordert werden. Zwei verschiedene Farbvarianten ermöglichen die fast unsichtbare Integration des Mikrofons in die Maske von SchauspielerInnen und SängerInnen. Ein externer Windschutz für die Dämpfung von Windgeräuschen bei Einsatz im Freien ist im Lieferumfang enthalten.

1.5 Kurz - beschreibung

Das C 417 ^III ist in drei Ausführungen erhältlich:

- Mit 3-poligem XLR-Stecker mit eingebautem Adapter für Universal-Phantomspeisung von 9 bis 52 V.

- Mit verriegelbarem Mini-XLR-Stecker zum An- C schluss an Batteriespeisegerät B 29 L, Phantomspeiseadapter MPA III L oder AKG-Taschen sender.

- Wie C 417 ^III L, Kabel und Mikrofonkopf pink.

1.6 Varianten C 417 ^III PP

C 417 ^III L

C 417 ^III PL

2 Anschluss

2.1 Einleitung

Das C 417 ^III PP ist ein Kondensatormikrofon und benötigt daher eine Stromversorgung.

Wichtig!

Wenn Sie andere als die von AKG empfohlenen Speisegeräte verwenden, kann das Mikrofon beschädigt werden und erlischt die Garantie.

2.2 C 417" PP 2.2.1 Anschluss an symmetri- sche Eingänge Siehe Abb. 1.

1. Stecken Sie den Phantomspeiseadapter (1) am Mikrofonkabel an einen symmetrischen XLR-Mikrofoneingang mit Phantom speisung an.
2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)


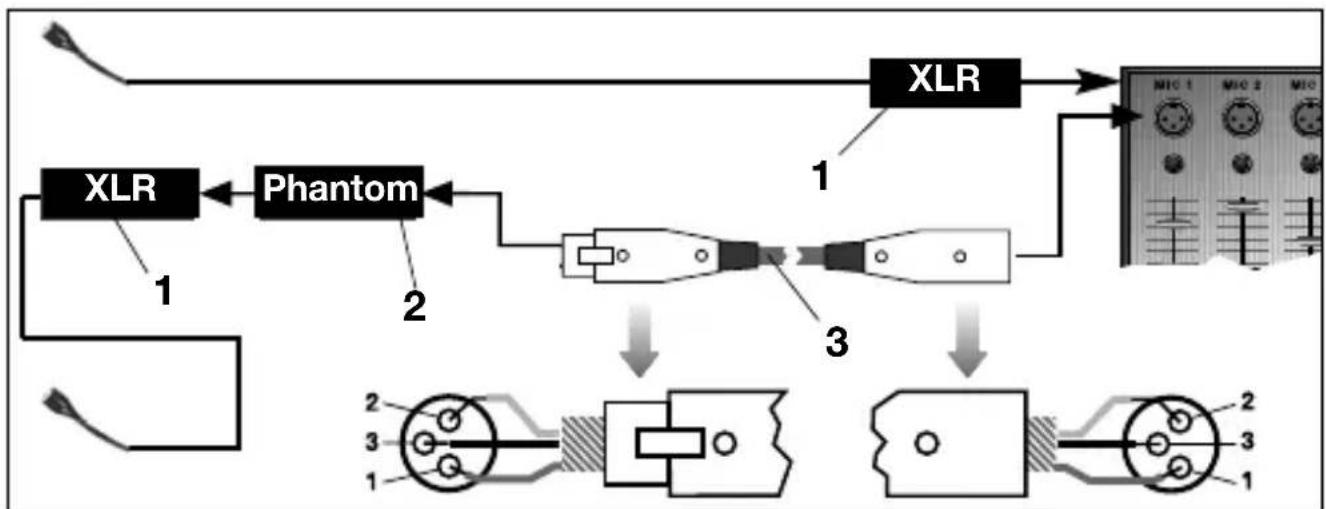

Abb. 1: Anschluss an symmetrischen Eingang

1. Wenn Ihr Mischpult keine Phantom speisung besitzt, stecken Sie den Phantomspeiseadapter (1) an ein optionales AKG-Phantom speise gerät (2) (N 62 E, N 66 E, B 18, B 15) an und verbinden Sie das Phantomspeisegerät mit Hilfe eines XLR-Kabels (3) (z.B. AKG MK 9/10 - nicht mitgeliefert) mit einem symmetrischen Eingang.

Phantomspeisegeräte (2) von AKG können Sie auch an einen asymmetrischen Eingang an schließen. Verwenden Sie dazu ein Kabel (3) mit XLR-Stecker (weiblich) und Mono-Klinkenstecker:

2.2.2 Anschluss an asymmetrische Eingänge Siehe Abb. 2.


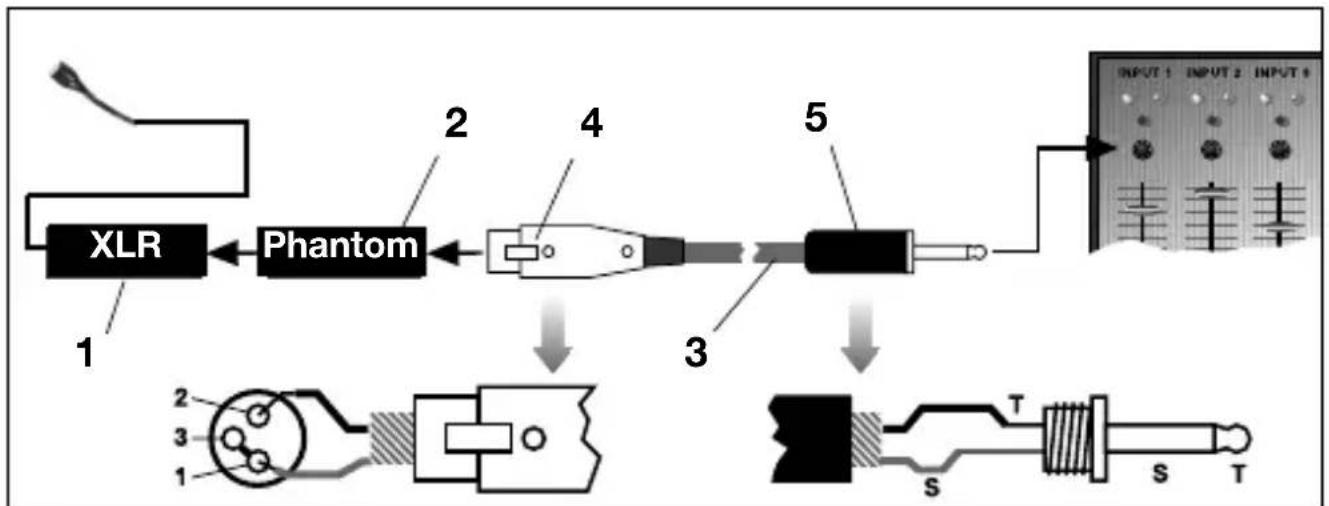

Abb. 2: Anschluss an asymmetrischen Eingang

1. Verbinden Sie im XLR-Stecker (4) mittels einer Drahtbrücke Stift 1 mit Stift 3 und mit der Abschirmung.
2. Verbinden Sie die innere Ader des Kabels mit Stift 2 des XLR-Steckers (4) und der Spitze des Klinkensteckers (5).

Beachten Sie, dass asymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnehmen können. Bei Kabeln, die länger als 5 m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen führen.

Hinweis:

Mit dem optionalen Batteriespeisegerät B 29 L können Sie das Mikrofon an symmetrische oder asymmetrische Eingänge ohne Phantomspeisung anschliessen.

1. Stecken Sie den Mini-XLR-Stecker (1) am Mikrofonkabel bis zum Anschlag in eine der beiden Mini-XLR-Buchsen am B 29 L (2). Der Stecker (1) verriegelt sich automatisch.

2.3 C 417 ^III L/PL 2.3.1 Anschluss mittels B 29 L Siehe Abb.3. Kabel anstecken:

2 Anschluss

Kabel abziehen:

Zum Abziehen des Kabels drücken Sie auf den Entriegelungsknopf am Mini XLR-Stecker (1) und ziehen Sie den Stecker (1) aus der Buchse heraus.

Wichtig!

Um das Kabel nicht zu beschädigen, ziehen Sie niemals am Kabel selbst!

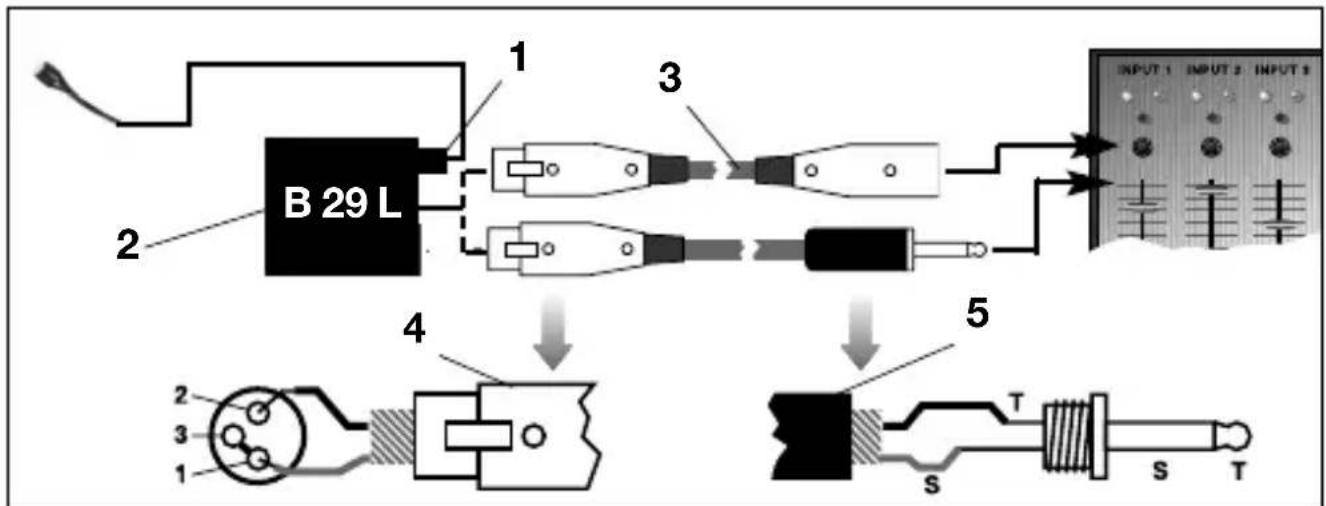

Abb. 3: Anschluss-Schema mit B 29 L

Siehe Abb. 3.

Symmetrischer Eingang: Asymmetrischer Eingang:

1. Verbinden Sie das B 29 L (2) mit dem gewünschten Eingang.

2. Zum Anschluss an einen symmetrischen Eingang verwenden Sie ein handelsübliches XLR-Kabel (3).

3. Siehe Kapitel 2.2.2.

2.3.2 Anschluss mittels MPA III L

Siehe Abb. 4.

Kabel abziehen:

1. Stecken Sie den Mini-XLR-Stecker (1) am Mikrofonkabel bis zum Anschlag in die Mini-XLR-Kupplung (2) am Anschlusskabel des MPA III L (3).
   Der Stecker (1) verriegelt sich automatisch. Siehe Kapitel 2.3.1.

2. Stecken Sie den MPA III L (3) an einen symmetrischen XLR-Mikrofoneingang mit Phantomspeisung an.

3. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)

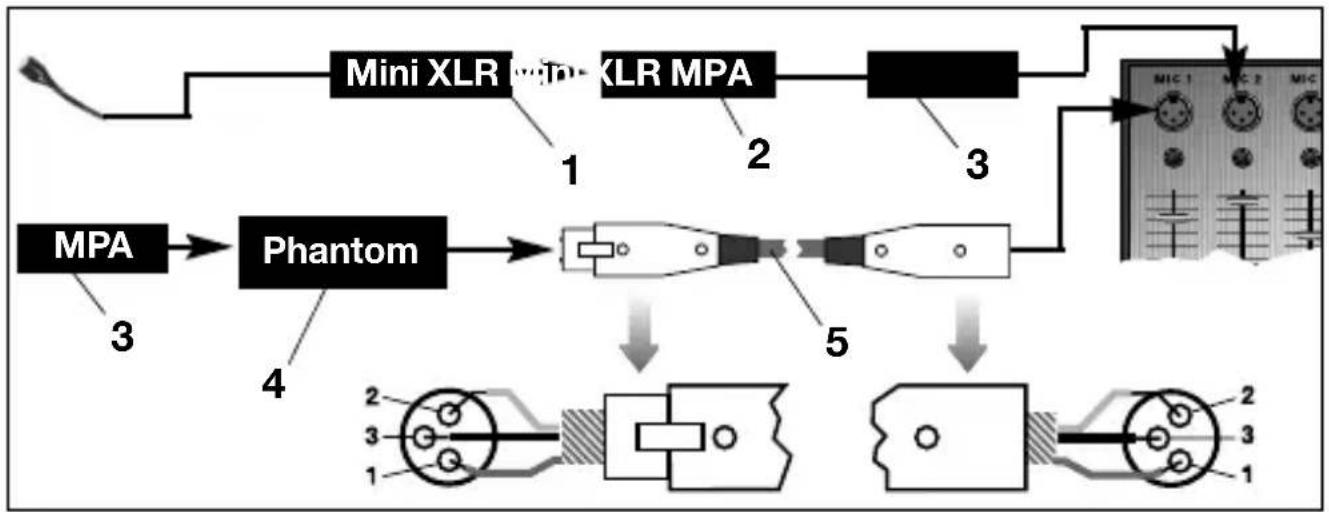

Abb. 4: Anschluss-Schema mit MPA III L

1. Wenn Ihr Mischpult keine Phantom - Siehe Abb. 4.

speisung besitzt, stecken Sie den MPA III L (3) an ein optionales AKG-Phantom speise - gerät (4) (N 62 E, N 66 E, B 18, B 15) an und verbinden Sie das Phantomspeisegerät (4) mit Hilfe eines XLR-Kabels (5) (z.B. AKG MK 9/10 - nicht mitgeliefert) mit einem symmetrischen Eingang.

Lesen Sie in der Bedienungsanleitung Ihres Taschensenders nach.

2.3.3 Anschluss an Taschensender

3 Anwendung

3.1 Einleitung

Der große Vorteil eines an der Kleidung oder in der Maske befestigten Mikrofons besteht darin, dass der Abstand zwischen dem Mikrofon und dem Mund der Anwenderin/des Anwenders unabhängig von deren/dessen Bewegungen immer gleich bleibt und damit keine Pegelschwankungen zu befürchten sind. Die Bewegungsfreiheit bleibt erhalten, die Hände bleiben frei.

3.2 Anwendung als Lavalier - mikrofon

Abb. 5: Mikrofon an Ansteckclip (a) und Anstecknadel (b) befestigen

1. Klemmen Sie das Kabel unmittelbar hinter dem Mikrofongehäuse in eine der Aufnahmerillen des mitgelieferten Ansteckclips H 40/1 (Abb. 5a) bzw. der mitgelieferten Anstecknadel H 41 (Abb. 5b).

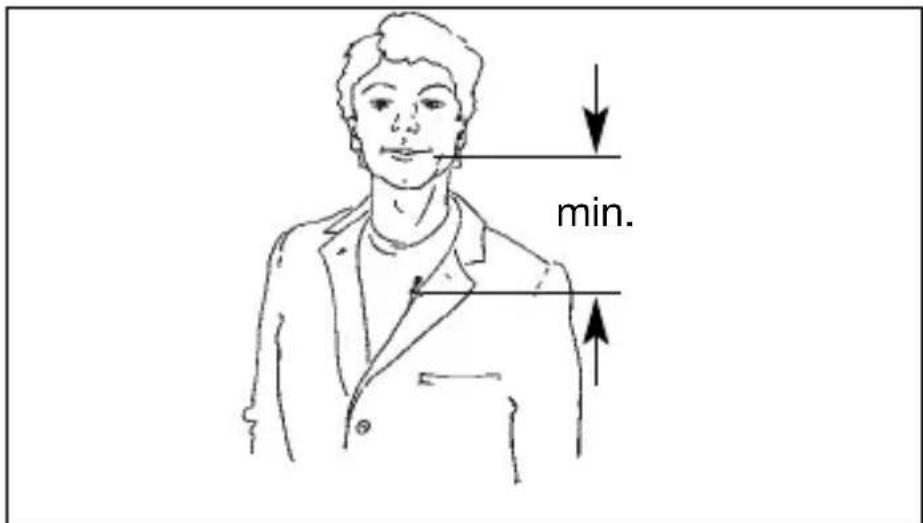

Abb. 6: Mikrofon nahe beim Mund befestigen

1. Befestigen Sie das Mikrofon so nahe wie möglich beim Mund der Rednerin/des Redners an

der Kleidung, z.B. am Revers.

Je geringer der Abstand zwischen dem Mikrofon und der Schallquelle, umso geringer ist die Gefahr akustischer Rückkopplungen.

1. Klemmen Sie das Kabel unmittelbar hinter dem Mikrofongehäuse in die entsprechende Aufnahme des mitgelieferten Ansteckclips H 40/1 (Abb. 5a) bzw. der mitgelieferten Anstecknadel H 41 (Abb. 5b).
2. Befestigen Sie das Mikrofon an einem geeigneten Dekorationsteil (z.B. Kulisse, Hintergrund, Vorhang o.ä.).

Hinweis:

3.3 Anwendung als Aufnahme- oder Stützmikrofon

3.4 Theater, Musical, Oper

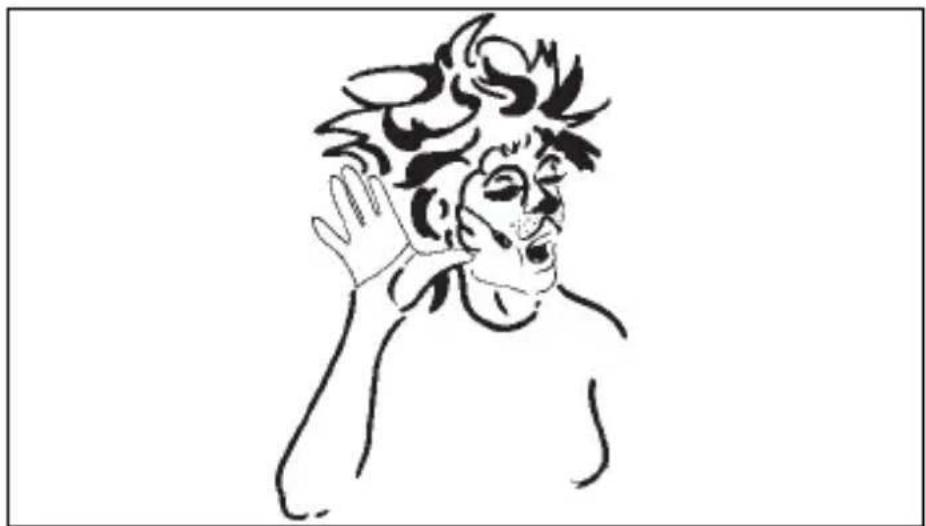

Abb. 7: Mikrofon in der Maske integriert

Befestigen Sie das Mikrofon in der Maske möglichst nahe beim Mund.

Abb. 7 zeigt eine Möglichkeit der Positionierung. Je nach den Erfordernissen der Inszenierung können Sie das Mikrofon z.B. auch an der Stirn anbringen.

3 Anwendung

3.5 Violine

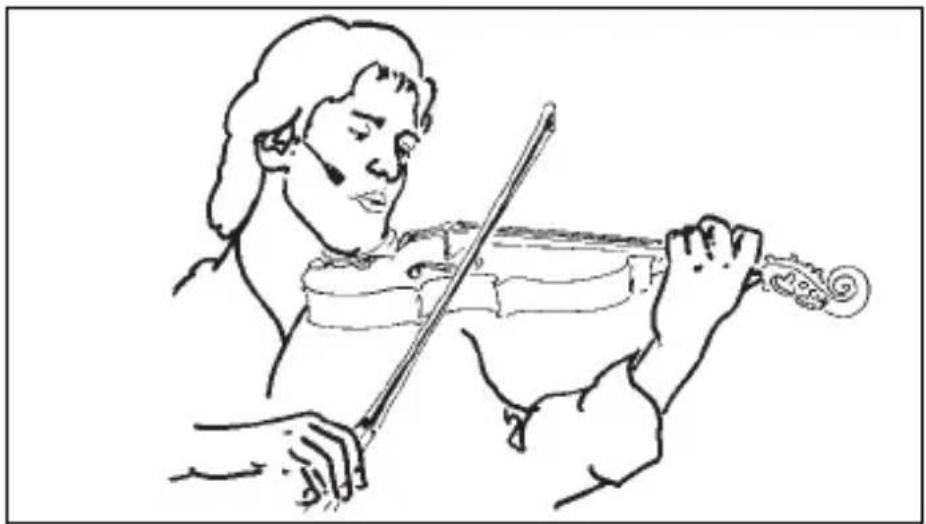

Abb. 8: Abnahme der Violine

Siehe Abb. 8.

Falls das Mikrofon nicht an der Violine selbst befestigt werden kann oder darf, können Sie das Mikrofon mit Mastix an der Wange der Geigerin/des Geigers befestigen.

Diese Methode hat folgende Vorteile:

• Das Mikrofon ist nicht an der Violine selbst befestigt, daher wird der Klang der Violine nicht beeinflusst.
• Es besteht keine Gefahr, die Violine durch Klebeband o.ä. zu beschädigen.
  • Die Violine benötigt keinerlei lästige Kabelverbindung.

4 Reinigung

Reinigen Sie das Gehäuse des Mikrofons mit einem mit Wasser befeuchteten Tuch.

Fehler	Mögliche Ursache	Abhilfe
Kein Ton:	1. Mischpult und/oder Verstärker ausgeschaltet.2. Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers steht auf Null.3. Mikrofon nicht an Mischpult oder Verstärker ange-schlossen.4. Kabelstecker nicht richtig angesteckt.5. Kabel defekt.6. Keine Speise -spannung.	1. Mischpult und/oder Verstärker ein - schalten.2. Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf ge-wünschten Pegel ein stellen.3. Mikrofon an Misch-pult oder Verstärker an schließen.4. Kabelstecker nochmals an-stecken.5. Kabel überprüfen und falls nötig er - setzen.6. Phantomspeisung einschalten. Phantomspeise-gerät: ans Netz anschließen bzw. Batterie(n) einlegen. Kabel überprüfen und falls nötig er - setzen.
Verzerrungen:	1. Gain-Regler am Mischpult zu weit aufgedreht.2. Mischpulteingang zu empfindlich.	1. Gain-Regler zurück-drehen.2. 10-dB-Vorab-schwächung zwischen Mikrofon-kabel und Eingang stecken.

Arbeitsweise: Kondensatormikrofon mit

Permanentladung

Richtcharakteristik: Kugel

Übertragungsbereich: 20 - 20.000 Hz

Empfindlichkeit: 10 mV/Pa (-40 dBV bez. auf 1 V/Pa)

Elektrische Impedanz bei 1000 Hz: 200

Empfohlene Lastimpedanz: 2000

Grenzschalldruckpegel für 1% / 3% Klirrfaktor: 118 / 126 dB SPL

Äquivalentschalldruckpegel: 34 dB (nach IEC 60268-4)

Speisespannung: C 417

III PP: 9-52 V Universalphantomspeisung C 417 III L/PL: Batteriespeisegerät B 29 L, Phantomspeiseadapter MPA III L oder AKG WMS Taschensender

Stromaufnahme: ca. 2,2 mA

Kabellänge/Steckerart: C 417

^III PP: 3 m / XLR 3-polig C 417 ^III L/PL: 1,5 m / Mini-XLR 3-polig

Oberfläche: mattschwarz (PP, L) oder pink (PL)

Abmessungen: 7,5 ∅ x 15 mm

Gewicht netto (ohne Kabel)/brutto: C 417 ^III PP: 8 g / 220 g

C 417 ^III L/PL: 8 g / 160 g

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

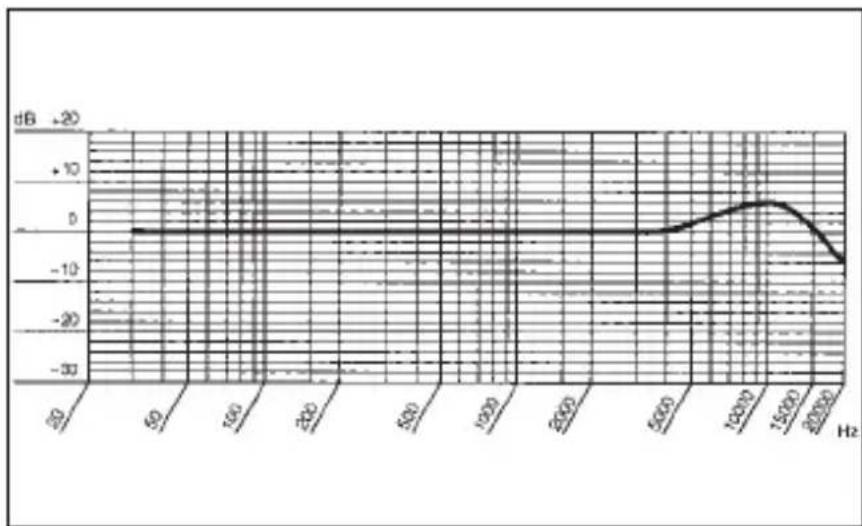

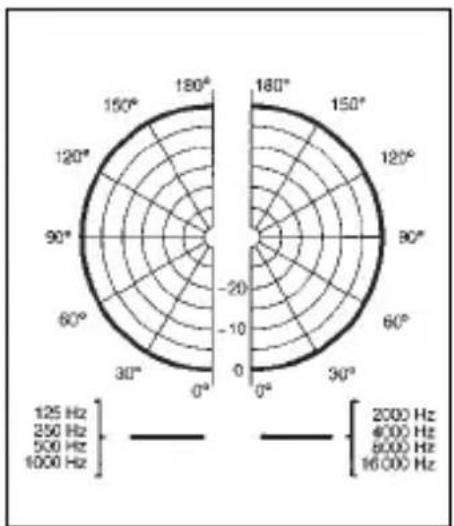

Frequenzgang Polardiagramm
