Type de produit	Micro-cravate électrostatique miniature omnidirectionnel
Marque	AKG
Modèle	C417L
Directivité	Omnidirectionnel
Réponse en fréquence	20 ... 20 000 Hz
Sensibilité	10 mV/Pa (-40 dBV rel. 1 V/Pa)
Impédance électrique (1 kHz)	200 ohms
Niveau max. de pression sonore (1% distorsion)	118 dB SPL
Niveau de bruit équivalent	34 dB(A) (IEC 60268-4)
Alimentation	Alimentation à piles B 29 L, adaptateur fantôme MPA III L ou émetteur de poche AKG WMS
Consommation	Environ 2,2 mA
Connecteur	Mini-XLR 3 points (1,5 m de câble)
Couleur	Rose (version L)
Dimensions (corps)	7,5 x 15 mm
Poids net	8 g
Accessoires fournis	Clip H40/1, épingle H41, bonnette antivent, câble micro 1,5 m
Accessoires optionnels	Alimentation à piles B 29 L, adaptateur fantôme MPA III L, câble XLR MK 9/10, alimentations fantôme N 62 E, N 66 E, B 18, B 15
Utilisations recommandées	Micro-cravate pour théâtre, conférences, violon, chant (intégration au maquillage)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon légèrement humide (eau claire)
Sécurité	Vérifier la mise à la terre de l'appareil connecté ; utiliser exclusivement les alimentations recommandées par AKG
Conformité	Conforme aux normes CE (déclaration disponible sur akg.com)

FOIRE AUX QUESTIONS - C417L AKG

Comment brancher le micro C417L sur une table de mixage sans alimentation fantôme ?

Utilisez l'alimentation à piles B 29 L (optionnelle) ou l'adaptateur fantôme MPA III L. Branchez le connecteur mini-XLR du micro sur l'alimentation, puis reliez celle-ci à l'entrée de la table de mixage avec un câble XLR standard.

Comment fixer le micro sur un vêtement ?

Utilisez le clip H40/1 fourni : insérez le câble à la sortie du boîtier dans une rainure du clip, puis fixez le clip au revers d'une veste ou près des lèvres. Vous pouvez aussi utiliser l'épingle H41 pour une fixation discrète.

Puis-je utiliser le C417L en extérieur ?

Oui, une bonnette antivent est fournie pour atténuer les bruits de vent. Fixez-la sur le micro avant utilisation en plein air.

Comment nettoyer le micro ?

Essuyez le boîtier avec un chiffon légèrement humide (eau claire). N'utilisez pas de produits chimiques agressifs.

Quelle est la différence entre les versions PP, L et PL ?

Les versions PP sont noires avec un connecteur XLR 3 points et un adaptateur fantôme intégré. Les versions L et PL (rose) ont un connecteur mini-XLR et nécessitent une alimentation externe (B 29 L ou MPA III L).

Le micro peut-il être utilisé pour le violon ?

Oui, le C417L est idéal pour le violon. Fixez-le sur la joue du violoniste à l'aide de mastic ou utilisez le clip. Veillez à ne pas coller de ruban adhésif directement sur l'instrument.

Que faire si aucun son ne sort ?

Vérifiez que la console et l'amplificateur sont sous tension, que le fader du canal n'est pas à zéro, que le micro est bien connecté, que la fiche est enfoncée correctement, que le câble n'est pas endommagé et que l'alimentation est active.

Comment intégrer le micro dans le maquillage ?

Fixez le micro sur le visage près des lèvres, par exemple sur la joue ou le front, en utilisant du mastic ou un adhésif adapté. Le boîtier noir ou rose se fond discrètement dans le maquillage.

Quelle est la tension d'alimentation recommandée ?

Pour la version L, utilisez l'alimentation à piles B 29 L (9 V) ou l'adaptateur fantôme MPA III L (9 à 52 V). N'utilisez que des alimentations recommandées par AKG.

Le micro est-il compatible avec tous les émetteurs de poche AKG ?

Oui, le connecteur mini-XLR 3 points est compatible avec les émetteurs de poche AKG WMS. Consultez le manuel de votre émetteur pour les instructions de raccordement.

MODE D'EMPLOI C417L AKG

Veuillez lire cette notice avant d'utiliser le système!

1.1 Consigne de sécurité

Vérifiez si l'appareil auquel vous voulez raccorder le microphone répond aux prescriptions relatives à la sécurité en vigueur et s'il possède une mise à la terre de sécurité.

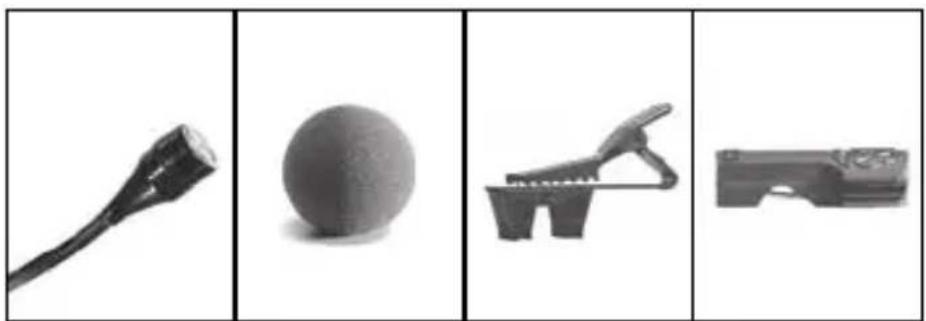

1.2 Fournitures

Contrôlez si le carton contient bien tous les éléments énumérés ci-dessus. Si ce n'est pas le cas, veuillez contacter votre distributeur AKG.

1.3 Accessoires optionnels

Câble de micro MK 9/10 : câble blindé bipolaire de 10 m, avec connecteurs XLR mâle et femelle

• Alimentations à piles B 29 L, B 15

Appareils d'alimentation fantôme N 62 E, N 66 E, B 18

1.4 Caractéristiques particulières

• Micro-cravate miniature professionnelle.
• Transducteur électrostatique à champ uniforme pour l'obtention d'un son naturel.
• Réponse en fréquence étendue, pour la voix, le chant, le violon.

- Se fixe aux vêtements ou directement sur le visage de l'utilisateur.

Le C 417 ^III est un micro-cravate électrostatique miniature omnidirectionnel. Grâce à sa réponse en fréquence s'étendant de 20 à 20.000 Hz et aux faibles distorsions même pour une pression acoustique élevée, grâce aussi à sa petite taille et à ses accessoires universels, ce microphone professionnel est idéal pour toutes les applications exigeant une technique du micro discrète et une grande liberté de mouvements de l'utilisateur.

Il est proposé en deux coloris permettant de l'intégrer de façon presque invisible au maquillage des acteurs ou des chanteurs.

Une bonnette antivent externe atténuant les bruits de vent pour l'utilisation en plein air est fournie avec le micro.

1.5 Description

Le C 417 III existe en trois versions :

- Avec connecteur type XLR à trois points, avec adaptateur incorporé pour alimentation fantôme universelle de 9 à 52 V.

- Avec connecteur type XLR miniature, verrouillable, pour raccordement à une alimentation à piles B 29 L, à un adaptateur pour alimentation fantôme MPA III L ou à un émetteur de poche AKG.

- Comme C417 III L, câble et micro roses.

1.6 Versions c 417 ^III PP

C 417 ^III PL

2.1 Introduction

Le C 418 ^III PP/C 418 ^III L est un microphone électrostatique ; il a donc besoin d'une alimentation.

Important!

L'utilisation d'alimentations autres que celles recommandées par AKG peut provoquer des dégâts sur le micro et entraîne la perte de la garantie.

2.2 C 417 III PP 2.2.1

Raccordement sur une entrée symétrique

Voir Fig. 1.

1. Connectez l'adaptateur pour alimentation fantôme du câble micro sur une entrée de micro symétrique type XLR avec alimentation fantôme.
2. Mettez l'alimentation fantôme sous tension (Veuillez vous reporter à la notice de l'alimentation utilisée).


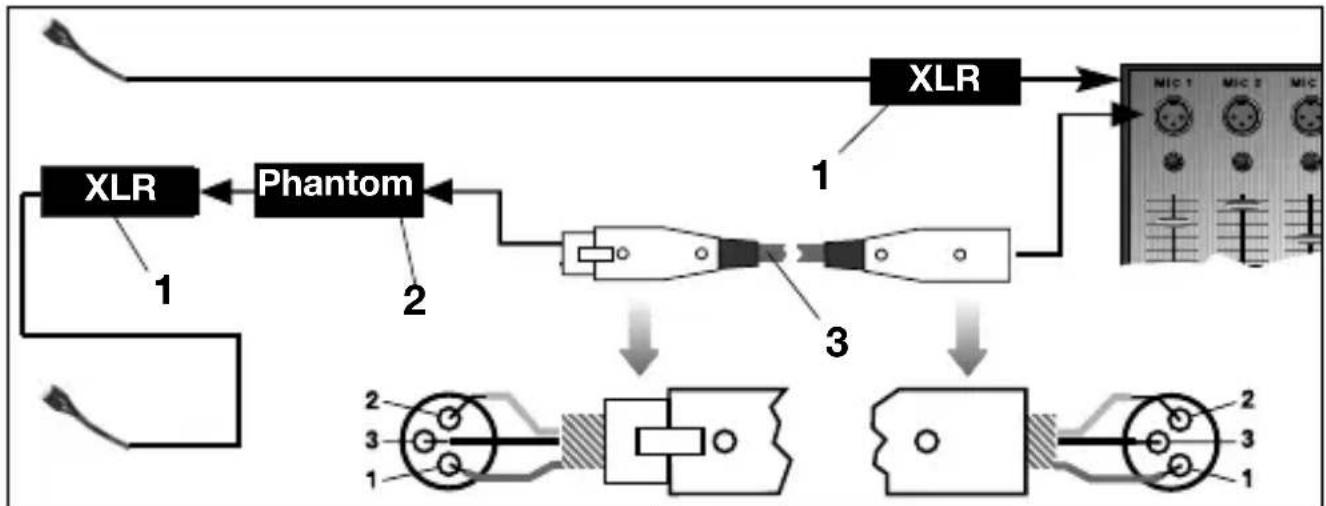

Fig. 1 : Raccordement sur une entrée symétrique

1. Si vous n'avez pas d'alimentation fantôme sur votre table de mixage, branchez l'adaptateur pour alimentation fantôme (1) sur une alimentation fantôme AKG optionnelle (2) (N 62 E, N 66 E, B 18, B 15) et raccordez l'alimentation fantôme à une entrée symétrique à l'aide d'un câble XLR (3) (p. ex. AKG MK 9/10 – n'est pas fourni avec le micro).

Vous pouvez aussi connecter les alimentations fantôme d'AKG (2) sur une entrée asymétrique.

Il vous faut un câble (3) avec une fiche XLR femelle et une fiche à jack mono :

2.2.2

Raccordement sur une entrée asymétrique


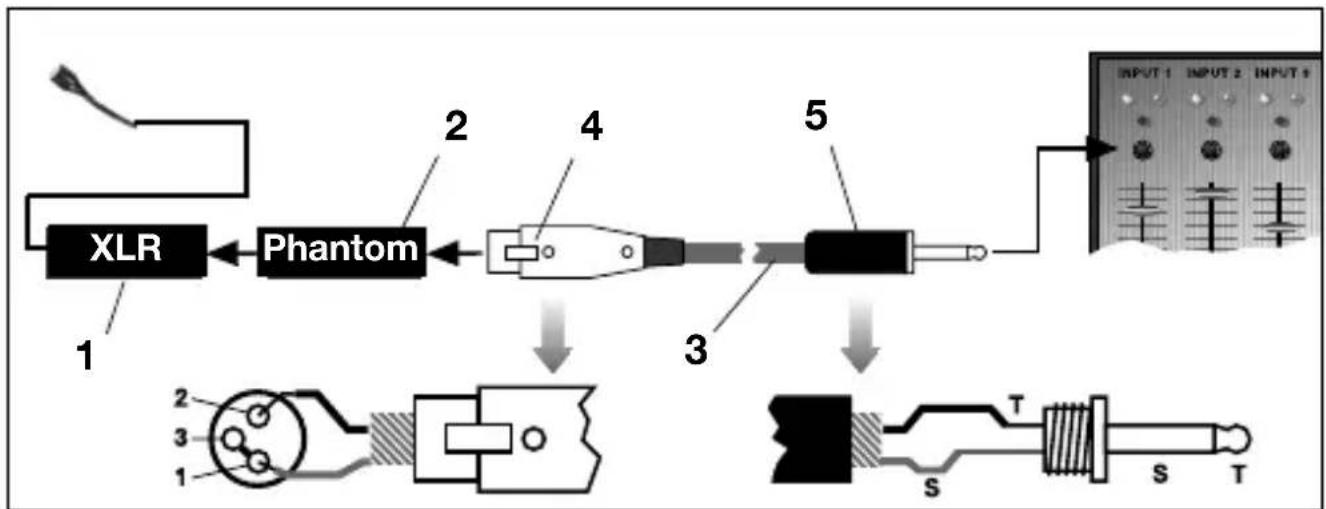

Fig. 2 : Raccordement sur une entrée asymétrique

1. Ponctez les contacts 1 et 3 de la fiche XLR (4) et reliez-les au blindage du câble.
2. Reliez le conducteur interne du câble au contact 2 de la fiche XLR (4) et à la pointe de la fiche à jack (5).

Les câbles asymétriques peuvent capter comme une antenne les interférences de champs magnétiques (câbles lumière ou force, moteurs électriques, etc.). Si le câble mesure plus de 5 m, ce phénomène pourra se traduire par des ronflements et autres parasites.

Voir Fig. 2.

N. B.

L'alimentation à pile B 29 L optionnelle vous permet de raccorder le micro à des entrées symétriques ou asymétriques sans alimentation fantôme.

1. Enfoncez le connecteur mini-XLR (1) du câble du micro à fond dans une des deux embases mini-XLR du B 29 L (2).

Le connecteur (1) se verrouille automatiquement.

Voir Fig. 3. Brancher le câble:

2 Raccordement

Débrancher le câble :

Important !

Pour détacher le câble, appuyez sur le bouton de déverrouillage du connecteur mini-XLR (1) et sortez le connecteur de la prise.

Pour ne pas risquer d'abîmer le câble, ne sortez jamais le connecteur en tirant sur le câble.

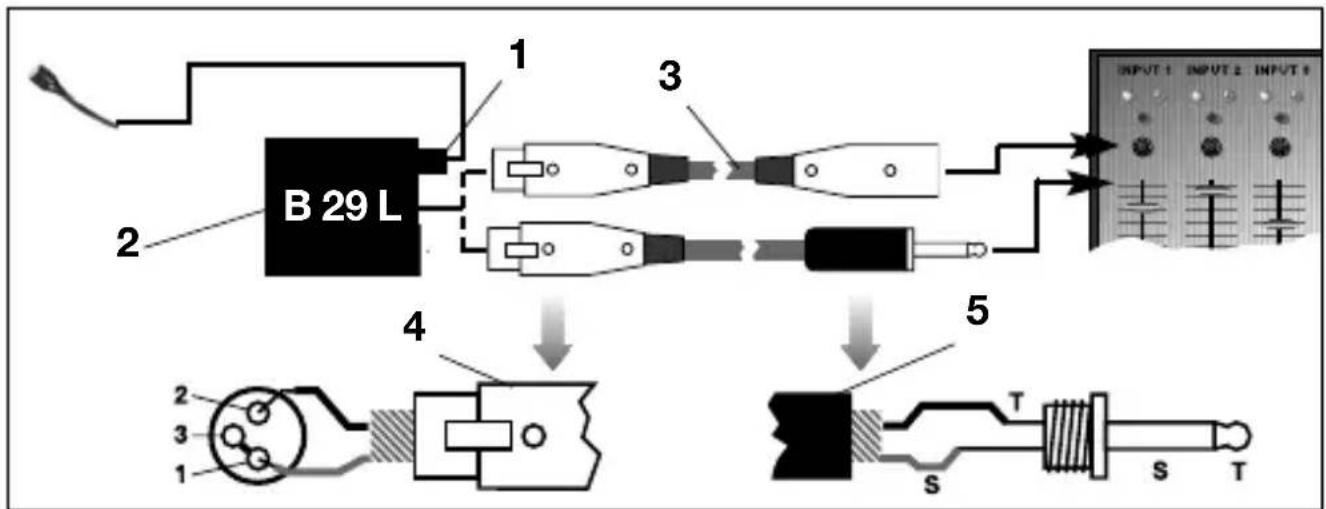

Cf. Fig. 3.

Entrée symétrique:

1. Raccordez le B 29 L (2) sur l'entrée voulue.
2. Pour le raccordement sur une entrée symétrique, utilisez un câble XLR (3) en vente dans le commerce.
3. Voir point 2.2.2.

Entrée asymétrique:

2.3.2

Voir Fig. 4.

Débrancher le câble :

1. Enfoncez le connecteur mini-XLR (1) du câble micro jusqu'en butée dans l'accouplement mini-XLR (2) du câble de raccordement du MPA III L (3).

Le connecteur (1) se verrouille automatiquement.

Voir point 2.3.1.

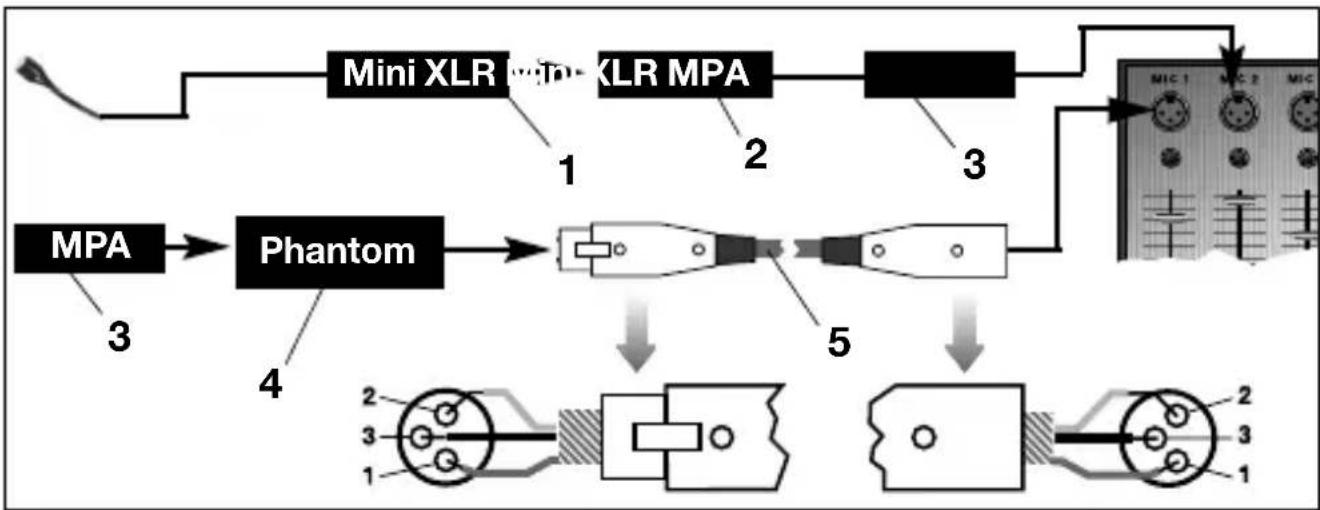

1. Connectez le MPA III L (3) sur une entrée de micro symétrique type XLR avec alimentation fantôme.
2. Mettez l'alimentation fantôme sous tension (Veuillez vous reporter à la notice de l'alimentation utilisée).

1. Si vous n'avez pas d'alimentation fantôme sur votre table de mixage, branchez le MPA III L (3) sur une alimentation fantôme AKG optionnelle (4) (N 62 E, N 66 E, B 18, B 15) et raccordez l'alimentation fantôme à une entrée symétrique à l'aide d'un câble XLR (5) (p. ex. AKG MK 9/10 – n'est pas fourni avec le micro).

Voir Fig. 4.

Conformez-vous aux instructions du mode d'emploi de votre émetteur de poche.

2.3.3

Raccordement sur un émetteur de poche

3.1 Introduction

Le gros avantage d'un micro pouvant être fixé aux vêtements ou intégré dans le maquillage est le fait que la distance du micro aux lèvres reste constante indépendamment des mouvements de la personne qui l'utilise, ce qui permet d'éviter les variations de niveau. L'utilisateur a les mains libres et n'est pas gêné dans ses mouvements.

3.2 Utilisation en tant que micro-lavallière

Fig. 5 : Fixation du micro au clip (a) et à l'épingle (b)

1. Insérez le câble, immédiatement à la sortie du boîtier, dans une des rainures du clip H 40/1 fourni (Fig. 5a) ou dans l'épingle H 41 fournie (Fig. 5b).

Fig. 6 : Fixation du micro près des lèvres

1. Fixez le micro aux vêtements, p. ex. au revers d'une veste, aussi près que possible des lèvres de l'utilisateur.

Moins le micro est éloigné de la source sonore, moins il y a de risques de larsen.

1. Insérez le câble, immédiatement à la sortie du boîtier, dans une des rainures du clip H 40/1 fourni (Fig. 5a) ou de l'épingle H 41 fournie (Fig. 5b).
2. Fixez le micro à un élément du décor, panneau de scène, rideau, etc.

3.3 Utilisation comme micro d'enregistrement ou micro de soutien

3.4 Théâtre, musical, opéra

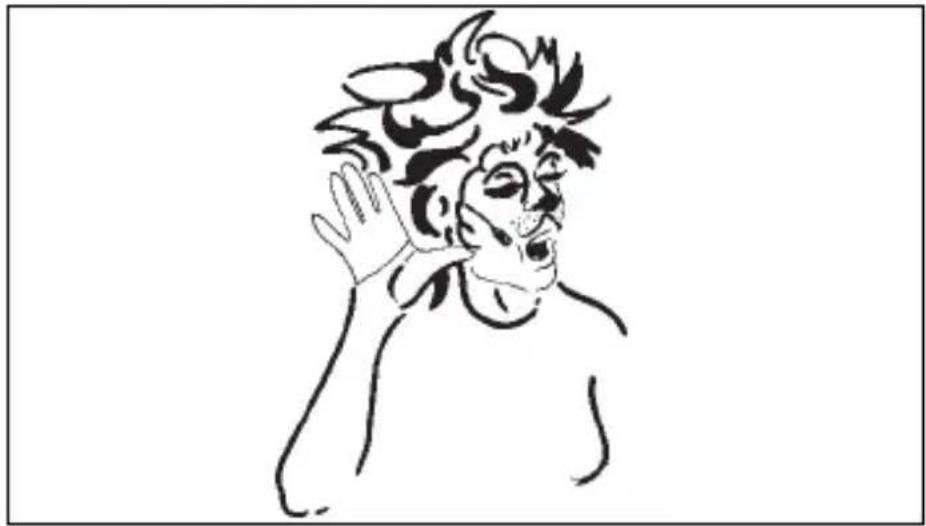

Fig. 7 : Microphone intégré au maquillage

Fixez le micro sur le visage, aussi près des lèvres que possible.

On peut voir un exemple de positionnement à la Fig. 7.

On pourra aussi, suivant la situation donnée, choisir un autre emplacement, p. ex. sur le front.

3.5 Violon

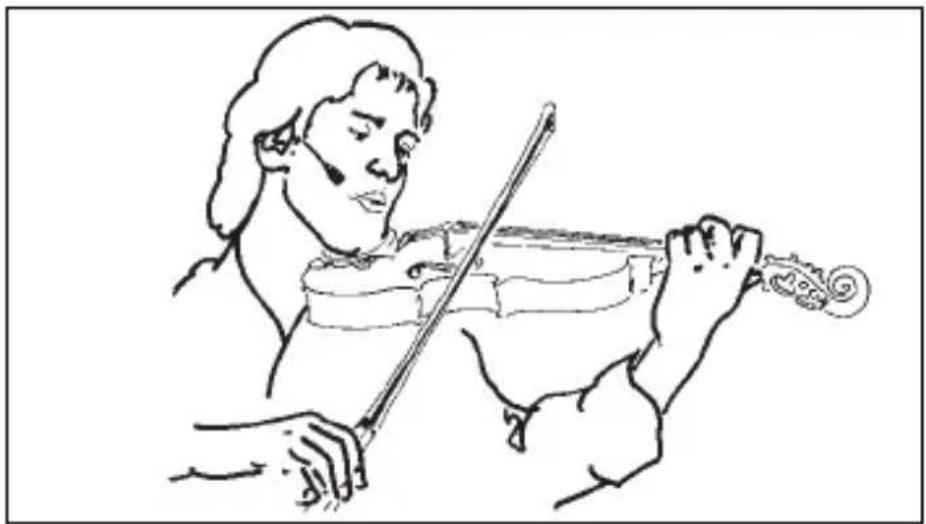

Fig. 8 : Prise du violon

Cf. Fig. 8

S'il n'est pas possible de fixer le micro directement sur le violon, on pourra le coller à l'aide de mastic sur la joue du ou de la violoniste.

Cette méthode présente les avantages suivants :

• Le micro n'étant pas fixé directement sur le violon, il n'a aucune influence sur la sonorité de l'instrument.
• On ne risque pas d'abîmer le violon, p. ex. en collant un ruban adhésif.
• Le violon n'est pas relié à un câble.

4 Nettoyage

Le boîtier du micro se nettoie avec un chiffon légèrement humide (eau claire).

Problème	Cause possible	Remède
Pas de son :	1. La console de mixage et/ou l’amplificateur ne sont pas sous tension.2. Le fader du canal ou le réglage de niveau master de la console de mixage ou le réglage de niveau sonore de l’ampli est sur zéro.3. Le micro n’est pas connecté à la console de mixage ou à l’ampli.4. La fiche est mal enfon-cée.5. Le câble est abîmé.6. Pas de tension d’ali-mentation.	1. Mettre la console de mixage et/ou l’amplifi-cateur sous tension.2. Régler le fader du ca-nal ou le réglage de ni-veau master de la con-sole de mixage ou le réglage de niveau so-nore de l’ampli sur la valeur voulue.3. Connecter le micro à la console de mixage ou à l’ampli.4. Enfoncer la fiche cor-rectement.5. Contrôler le câble et le remplacer le cas échéant.6. Mettre l’alimentation fantôme sous tension. Appareil d’alimentation fantôme : brancher sur le secteur ou mettre une (des) pile(s). Contrôler le câble et le remplacer le cas échéant.
Distorisons :	1. Le réglage de gain de la table de mixage est trop haut.2. L’entrée de la table de mixage est trop sensi-ble.	1. Baisser le réglage de gain.2. Insérer un pré-atténua-teur de sensibilité entre le câble du micro et l’entrée.

6 Caractéristiques techniques

Fonctionnement: microphone électrostatique à charge permanente

Directivité: omnidirectionnel

Réponse en fréquence: 20... 20.000 Hz

Sensibilité : 10 mV/Pa (-40 dBV rapporté à 1 V/Pa)

Impédance électrique à 1.000 Hz : 200

Impédance de charge recommandée : 2000

Niveau maximum de pression sonore pour un facteur de distorsion de 1% / 3%: 118 / 126 dB SPL

Niveau de bruit équivalent: 34 dB (A) (selon IEC 60268-4)

Tension d'alimentation: C 417

III PP: 9... 52 V, al. fantôme universelle C 417 ^III L/PL: alimentation à piles B 29 L, adaptateur fantôme MPA III L ou émetteurs de poche AKG WMS

Consommation: env. 2,2 mA

Connecteur : C 417

^III PP: 3 m / type XLR, 3 points C 417 ^III L/PL: 1,5 m / type mini-XLR, 3 points

Couleur: noir mat (PP, L) ou rose (PL)

Dimensions: 7,5 x 15 mm

Poids net/brut : C 417 ^III PP: 8 g / 220 g C 417 ^III L/PL: 8 g / 160 g

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

Réponse en fréquence

Diagramme polaire
