Tipo de producto	Micrófono de condensador de límite
Patrón polar	Omnidireccional (hemisférico cuando se instala en un límite)
Respuesta de frecuencia	20 Hz a 20 kHz (instalado en un límite muy grande)
Sensibilidad a 1000 Hz	20 mV/Pa (-33 dBV) re 1 V/Pa (medido en un límite de 1.5 x 1.5 m)
Nivel máximo de presión sonora (1% THD)	130 dB SPL
Nivel de ruido equivalente (ponderación A)	16 dB(A)
Relación señal-ruido (re 1 Pa, ponderación A)	78 dB
Impedancia eléctrica	≤600 ohmios
Impedancia de carga recomendada	≥2000 ohmios
Alimentación	9 a 52 V de alimentación phantom (IEC 61938)
Consumo de corriente	Aprox. 2 mA
Conector	Adaptador de alimentación phantom con conector XLR de 3 pines macho integrado
Longitud del cable	20 pulg. (50 cm) cable fijo con clavija TS mini jack; más cable adaptador con clavija TS mini jack hembra
Dimensiones (diámetro x altura)	0.8 diá. x 0.12 (1.1) pulg. (20 diá. x 3 (28) mm)
Peso neto (sin cable)	Aprox. 1.1 oz. (30 g)
Método de montaje	Montaje empotrado en límite (escritorio, mesa, pared, techo) con tuerca moleteada
Accesorios incluidos	Micrófono con herraje de montaje (tuerca moleteada), cable fijo con clavija mini jack, adaptador de alimentación phantom con conector XLR y cable con clavija mini jack hembra
Accesorios opcionales	Consulte el catálogo de AKG o www.akg.com
Cumplimiento	Cumple con ROHS; Declaración de conformidad disponible en www.akg.com

Preguntas frecuentes - C562 CM AKG

¿Qué tipo de micrófono es el AKG C562 CM?

El AKG C562 CM es un micrófono de condensador de límite diseñado para instalarse empotrado en una superficie reflectante para una captación de sonido óptima.

¿El C562 CM requiere alimentación phantom?

Sí, requiere una fuente de alimentación phantom que proporcione 9 a 52 V según IEC 61938. Consume aproximadamente 2 mA.

¿Cuál es el patrón polar del C562 CM?

Cuando se instala en un límite, el patrón polar es omnidireccional (hemisférico), proporcionando una sensibilidad 6 dB mayor que un micrófono omnidireccional convencional.

¿Cómo instalo el C562 CM en una mesa o pared?

Perfore un agujero de 12.5 mm (1/2 pulg.) en el límite, pase el cable, inserte el micrófono y asegúrelo con la tuerca moleteada desde la parte trasera. Asegúrese de que la superficie sea reflectante y uniforme.

¿Cuál es la respuesta de frecuencia del C562 CM?

La respuesta de frecuencia es de 20 Hz a 20 kHz cuando se instala en un límite muy grande, proporcionando una excelente calidad de audio.

¿Puedo usar el C562 CM para salas de conferencias?

Sí, es ideal para salas de conferencias. Instálelo en una mesa de conferencias o en un panel de techo reflectante para captar el habla con claridad y un amplio ángulo de captación.

¿Cómo limpio y mantengo el C562 CM?

Use un paño suave y seco para limpiar el exterior. Evite el contacto con líquidos. Al desecharlo, separe los componentes y deséchelos según las normas locales de residuos.

¿Cuál es el SPL máximo que puede manejar el C562 CM?

El nivel máximo de presión sonora para 1% THD es 130 dB SPL, proporcionando un alto margen dinámico para fuentes fuertes.

¿Qué conectores utiliza el C562 CM?

El micrófono tiene un cable fijo con una clavija TS mini jack. El adaptador de alimentación phantom incluido proporciona una salida balanceada de baja impedancia a través de un conector XLR de 3 pines.

¿Es adecuado el C562 CM para uso en escenarios o atriles?

Sí, es excelente para escenarios de teatro y atriles. Instálelo directamente en el piso del escenario o en la superficie del atril para una captación de sonido invisible y de alta calidad con amplia cobertura.

MANUAL DE USUARIO C562 CM AKG

MODO DE EMPLEO p. 34 ¡Sirvase leer el manual antes de utilizar el equipo!

1 Seguridad y medio ambiente ....35
Seguridad....35
Medio ambiente....35
2 Descripción....36
Introducción 36
Volumen de suministro 36
Accesorios opcionales ....36
El micrófono ....36
3 Alimentación....37
4 Montaje....38
5 Utilización....39
6 Datos técnicos ....41

- Por favor, verifique que el aparato al que desea conectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra.

Seguridad

1. Para deshacerse del aparato, sáquele las pilas (comunes o recargables) y desármelo separando caja, electrónica y cables, y elimine cada uno de los componentes cumpliendo con las correspondientes disposiciones vigentes para la eliminación de residuos.
2. El embalaje es reciclable. Elimine el embalaje en un sistema de recogida previsto para ello.

Medio ambiente

2 Descripción

Introducción

Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos momentos para leer el Modo de Empleo antes de usar el aparato. Guarde las instrucciones de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que tenga mucho éxito con su nuevo equipo!

Volumen de suministro

• Micrófono C 562 CM con material de instalación (tuerca moleteada) y cable de 0,5 m con jack mono de 3,5 mm
• Adaptador de alimentación fantasma con conector XLR y cable de 0,5 m con hembra de jack mono de 3,5 mm

Accesorios opcionales

- Los accesorios opcionales los encontrará en el más reciente Catálogo/Folleto de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto.

El micrófono

El C 562 CM es un micrófono de superficie que se incorpora de tal forma en una superficie reflectora, que el lado sensible esté orientado hacia la fuente sonora y el micrófono forme una línea con la superficie reflectora. Este método de montaje impide los efectos de filtro de peine u otras interferencias que pueden producirse cuando un micrófono está emplazado en la cercanía de una superficie reflectora.

Puede montar el micrófono en pupitres o mesas así como paredes laterales o techos. (Para garantizar un funcionamiento impecable la caja del micrófono no debe tener ningún contacto con piezas metálicas conectadas a tierra.)

La característica direccional del micrófono es omnidireccional (hemisférica). La sensibilidad es — comparada con los micrófonos omnidireccionales tradicionales — aprox. 6 dB más alta cuando el micrófono está instalado en una superficie reflectora. El transductor del C 562 CM es un micrófono de presión omnidireccional que tiene la ventaja de que es mucho menos sensible a ruidos de paso o de viento que un micrófono direccional.

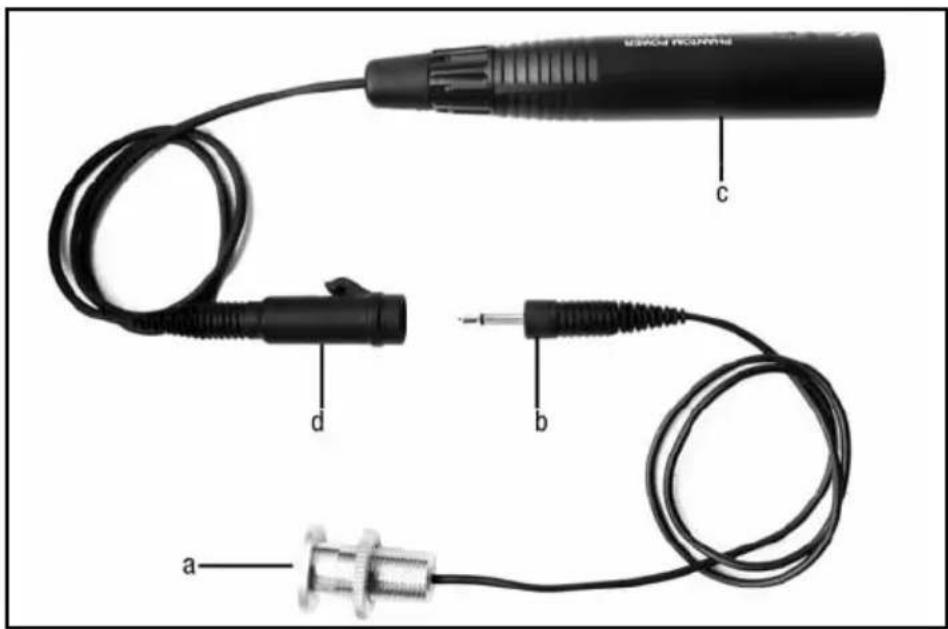

Fig. 1: El C 562 CM y el adaptador fantasma

Véase fig. 1.

El C 562 CM se compone del micrófono (a) con cable fijo de 0,5 m con jack mono de 3,5 mm (b) que se empotra en la superficie reflectora y del adaptador de alimentación fantasma (c) también con cable fijo de 0,5 m con hembra de jack mono de 3,5 mm (d). La salida del adaptador fantasma (salida del micrófono con conector XLR integrado) tiene baja impedancia y es balanceada electrónicamente de modo que se puede conectar a entradas para micrófono balanceadas y no balanceadas.

El C 562 CM se caracteriza por un reducido ruido inherente y al mismo tiempo por una elevada resistencia a la sobremodulación. Este micrófono necesita una alimentación fantasma de 9 a 52 V según IEC 61938.

- Conecte el micrófono exclusivamente a fuentes de alimentación fantasma (entrada con alimentación fantasma o unidad de alimentación fantasma externa) según IEC con conexión sin toma de tierra y utilice para ello exclusivamente un cable balanceado con conectores para estudios según IEC 268-12. Sólo de esta manera puede garantizarse un funcionamiento seguro y sin problemas.

Puede empotrar el micrófono en una superficie reflectora de un grueso máximo de 19 mm.

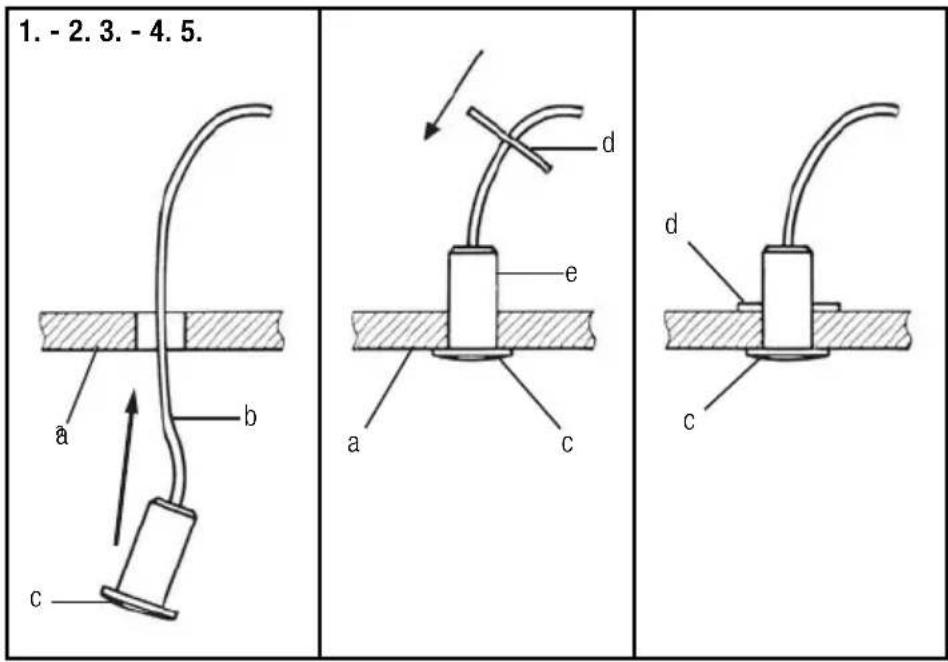

Fig. 2: Empotrar el micrófono en una superficie reflectora

IMPORTANTE

Para garantizar un funcionamiento impecable la caja del micrófono no debe tener ningún contacto con piezas metálicas conectadas a tierra.

Véase fig. 2.

1. Haga un taladro con un diámetro de 12,5 mm en la superficie reflectora (a).
2. Introduzca el cable (b) y el micrófono (c) desde la parte visible en el taladro hasta el tope.
3. Apriete el micrófono (c).
4. Empuje la tuerca moleteada (d) para que se pase por encima del jack y del cable hacia el cuerpo del micrófono (e).
5. Apriete la tuerca moleteada (d) tanto cuanto necesario para sujetar el micrófono (c) seguramente.

Las ventajas del C 562 CM son la instalación sencilla, las pequeñas dimensiones, el aspecto poco llamativo y la buena calidad de audio. Por esta razón se recomienda especialmente para el uso con personas que se inhiben al ver un micrófono y también cuando, por motivos de óptica o de estética, no debe verse ningún micrófono.

- Instale el micrófono en una pared reflectora (sin papel mural o placas aislantes) en la cercanía de la fuente sonora. Esta pared debería ser en lo posible plana y acústicamente reflectante.

- Instale el micrófono directamente en el púlpito. Debido al amplio ángulo de toma del micrófono el/la orador/a puede moverse libremente sin causar grandes oscilaciones del

Ejemplo 1: Sonorización de teatro

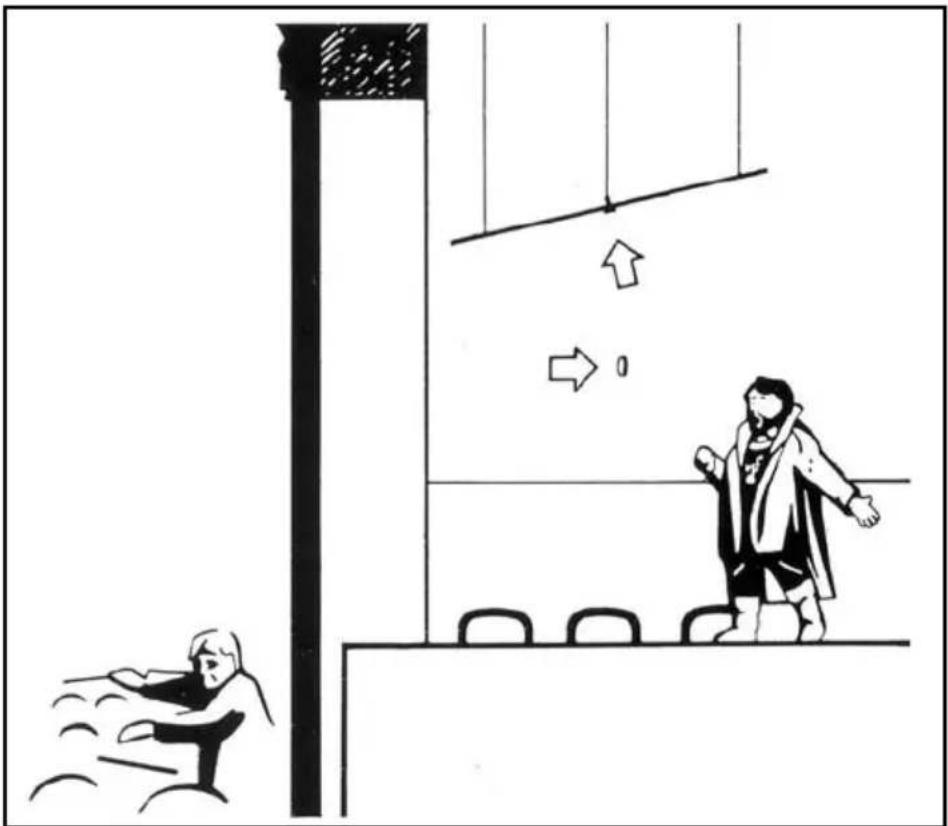

Fig. 3: Montaje en el palco Véase fig. 3.

Ejemplo 2: Púlpito, mesa

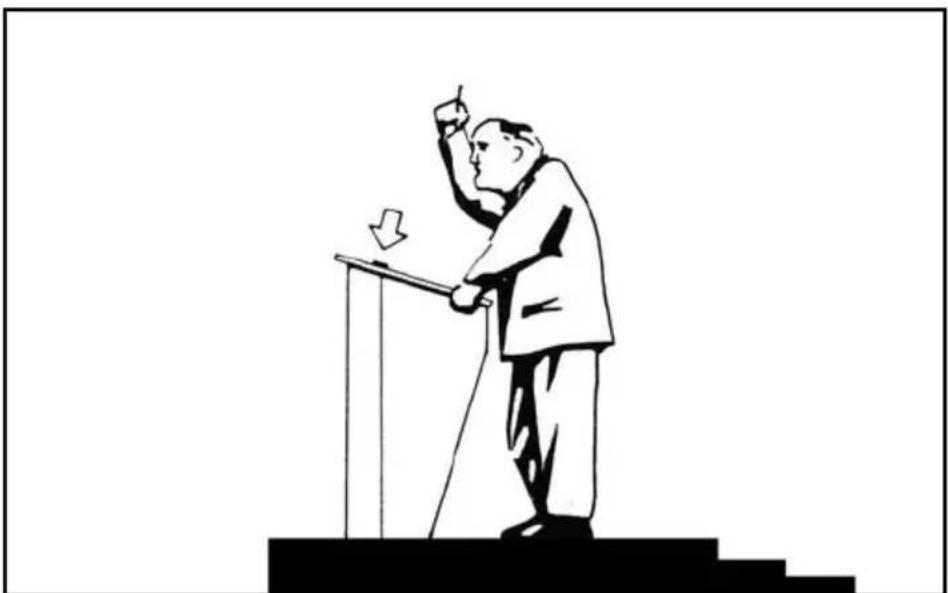

Fig. 4: Montaje en un púlpito Véase fig. 4.

nivel de señal. Además, no hay ningún micrófono que estorbe el contacto visual con el público.

Ejemplo 3: Sala de conferencia

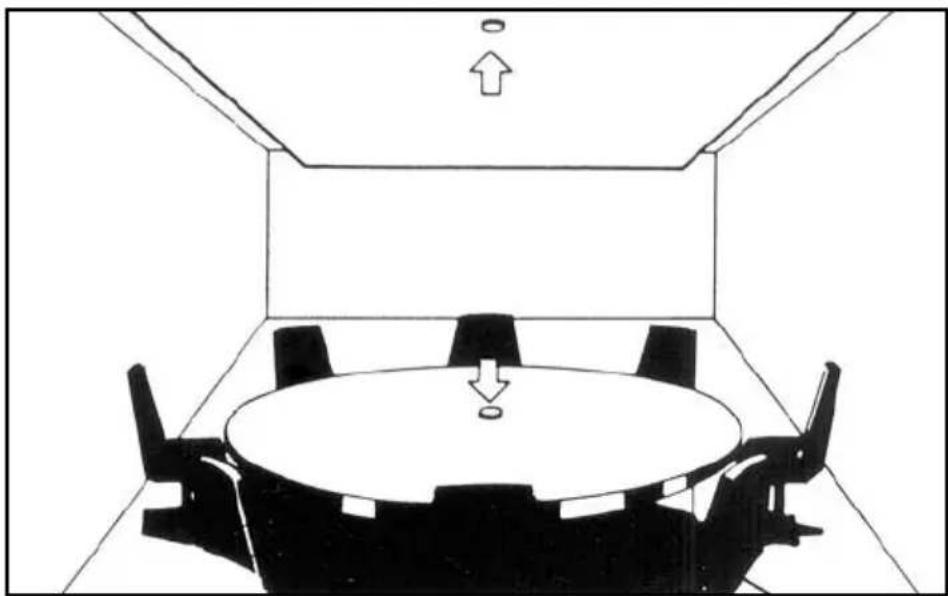

Fig. 5: Montaje en una mesa de conferencia y en el artesonado

Véase fig. 5.

- En salas de conferencia puede montar el micrófono en la mesa de conferencia o montar uno o varios micrófonos en el artesonado si éste es de un material reflector.

Otras indicaciones

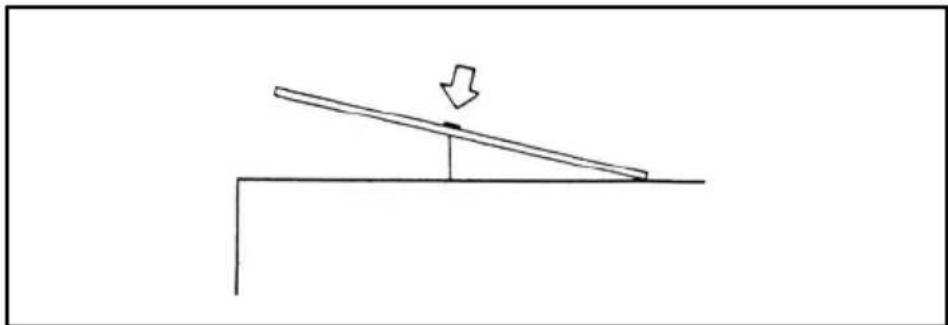

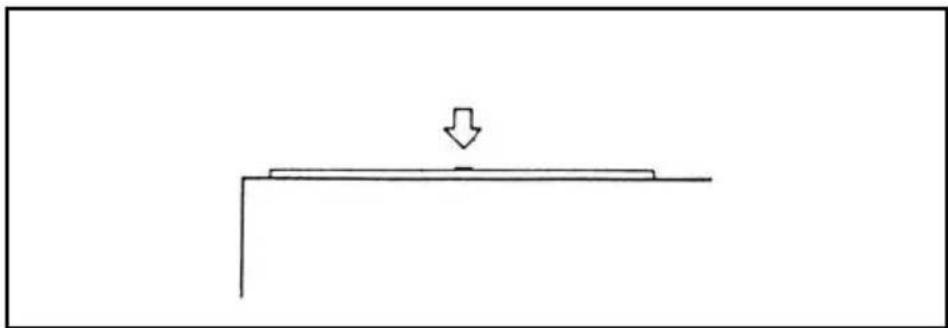

- La característica omnidirectional puede producir captaciones involuntarias desde direcciones que no se tomaron en cuenta. Esto se puede corregir mediante un giro que aparte el micrófono junto con la superficie reflectora (a no se que sea demasiado grande) de la fuente sonora indeseada. Puede también aislar el lado de donde vienen los "estorbos" con paneles de plexiglás de tamaño adecuado (aprox. 1 x 1 m) o material grueso de alfombra.

Fig. 7: Amortiguamiento de vibraciones

- Para obtener un buen amortiguamiento de vibraciones mecánicas puede interponer materiales aislantes (por ej. gomaespuma) por debajo de la superficie reflectora.

Funcionamiento: micrófono de condensador (autopolarizado)

Característica direccional: omnidireccional (hemisférica)

Respuesta de frecuencia: 20 - 20.000 Hz (en superficie reflectora muy grande)

Sensibilidad a 1000 Hz: 20 mV/Pa (-33 dBV) referido a 1V/Pa (medida con superficie de

1,5 × 1,5 m)

Presión sonora límite para 1% de distorsión: 130 dB SPL

Nivel de presión sonora equivalente según IEC 60268-4 (pond. en A): 16 dB-A

Relación señal/ruido rel. con 1 Pa (pond. A): 78 dB

Impedancia eléctrica: ≤ 600 ohmios

Impedancia de carga recomendada: ≥ 2000 ohmios

Alimentación: 9-52 V alimentación fantasma según IEC 61938

Conector: adaptador de alimentación fantasma con conector XLR de

3 polos integrado

Dimensiones: 20 ø x 3 (28) mm

Peso neto: aprox. 30 g neto (sin cable)

Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta última está disponible en el sitio http://www.akg.com o puede ser solicitada al correo electrónico [e-mail].

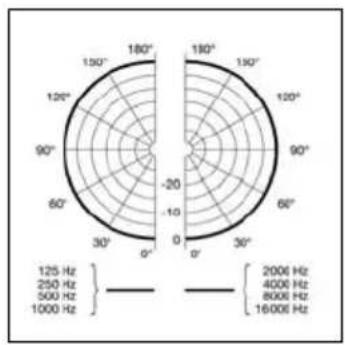

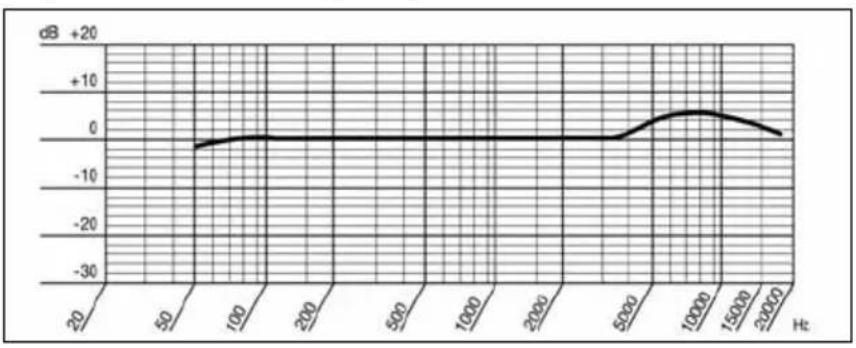

Respuesta de frecuencia Diagrama polar
