C562 CM - Mikrofon AKG - Kostenlose Bedienungsanleitung

Produkttyp	Grenzflächen-Kondensatormikrofon
Richtcharakteristik	Kugel (halbkugelförmig bei Einbau in einer Grenzfläche)
Frequenzgang	20 Hz bis 20 kHz (bei Einbau in sehr großer Grenzfläche)
Empfindlichkeit bei 1000 Hz	20 mV/Pa (-33 dBV) bezogen auf 1 V/Pa (gemessen auf 1,5 x 1,5 m Grenzfläche)
Maximaler Schalldruckpegel (1% THD)	130 dB SPL
Äquivalenter Geräuschpegel (A-bewertet)	16 dB(A)
Signal-Rausch-Abstand (bezogen auf 1 Pa, A-bewertet)	78 dB
Elektrische Impedanz	≤600 Ohm
Empfohlene Lastimpedanz	≥2000 Ohm
Stromversorgung	9 bis 52 V Phantomspeisung (IEC 61938)
Stromaufnahme	Ca. 2 mA
Anschluss	Phantomspeisungsadapter mit integriertem 3-poligem XLR-Stecker
Kabellänge	50 cm festes Kabel mit TS-Miniklinkenstecker; plus Adapterkabel mit TS-Miniklinkenbuchse
Abmessungen (Durchmesser x Höhe)	20 Durchm. x 3 (28) mm (0.8 x 0.12 (1.1) Zoll)
Nettogewicht (ohne Kabel)	Ca. 30 g (1,1 oz)
Befestigungsmethode	Bündiger Einbau in Grenzfläche (Tisch, Wand, Decke) mit Rändelmutter
Mitgeliefertes Zubehör	Mikrofon mit Befestigungsmaterial (Rändelmutter), festem Kabel mit Miniklinkenstecker, Phantomspeisungsadapter mit XLR-Anschluss und Kabel mit Miniklinkenbuchse
Optionales Zubehör	Siehe AKG-Katalog oder www.akg.com
Konformität	ROHS-konform; Konformitätserklärung verfügbar unter www.akg.com

Häufig gestellte Fragen - C562 CM AKG

Um welchen Mikrofontyp handelt es sich beim AKG C562 CM?

Das AKG C562 CM ist ein Grenzflächen-Kondensatormikrofon, das bündig in eine reflektierende Oberfläche eingebaut wird, um eine optimale Schallaufnahme zu erzielen.

Benötigt das C562 CM Phantomspeisung?

Ja, es benötigt eine Phantomspeisung mit 9 bis 52 V nach IEC 61938. Der Stromverbrauch beträgt ca. 2 mA.

Welche Richtcharakteristik hat das C562 CM?

Bei Einbau in eine Grenzfläche ist die Richtcharakteristik kugelförmig (halbkugelförmig) und bietet eine um 6 dB höhere Empfindlichkeit als ein herkömmliches Kugelmikrofon.

Wie installiere ich das C562 CM in einem Tisch oder einer Wand?

Bohren Sie ein 12,5 mm (1/2 Zoll) großes Loch in die Grenzfläche, führen Sie das Kabel durch, drücken Sie das Mikrofon hinein und befestigen Sie es mit der Rändelmutter von hinten. Stellen Sie sicher, dass die Oberfläche reflektierend und eben ist.

Wie ist der Frequenzgang des C562 CM?

Der Frequenzgang beträgt 20 Hz bis 20 kHz bei Einbau in einer sehr großen Grenzfläche und bietet eine hervorragende Audioqualität.

Kann ich das C562 CM für Konferenzräume verwenden?

Ja, es ist ideal für Konferenzräume. Installieren Sie es in einem Konferenztisch oder einer reflektierenden Deckenplatte, um Sprache mit einem breiten Aufnahmewinkel klar aufzunehmen.

Wie reinige und pflege ich das C562 CM?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Außenseite. Vermeiden Sie Kontakt mit Flüssigkeiten. Bei der Entsorgung trennen Sie die Komponenten und entsorgen Sie sie gemäß den örtlichen Abfallvorschriften.

Welchen maximalen Schalldruckpegel kann das C562 CM verarbeiten?

Der maximale Schalldruckpegel bei 1% THD beträgt 130 dB SPL und bietet eine hohe Aussteuerungsreserve für laute Quellen.

Welche Anschlüsse verwendet das C562 CM?

Das Mikrofon hat ein festes Kabel mit einem TS-Miniklinkenstecker. Der mitgelieferte Phantomspeisungsadapter bietet einen niederohmigen, symmetrischen Ausgang über einen 3-poligen XLR-Anschluss.

Ist das C562 CM für den Einsatz auf der Bühne oder am Rednerpult geeignet?

Ja, es eignet sich hervorragend für Theaterbühnen und Rednerpulte. Installieren Sie es direkt im Bühnenboden oder in der Oberfläche des Rednerpults für eine unsichtbare, hochwertige Schallaufnahme mit großer Abdeckung.

BEDIENUNGSANLEITUNG C562 CM AKG

BEDIENUNGSANLEITUNG .....S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

1 Sicherheit und Umwelt....3
Sicherheit....3
Umwelt....3
2 Beschreibung....4
Einleitung 4
Lieferumfang....4
Optionales Zubehör......4
Kurzbeschreibung 4
3 Stromversorgung....5
4 Montage....6
5 Anwendungshinweise 7
6 Technische Daten....9

- Überprüfen Sie bitte, ob das Gerät, an welches Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

Sicherheit

1. Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
2. Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

Umwelt

2 Beschreibung

Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Erfolg!

Lieferumfang

• Mikrofon C 562 CM mit Befestigungsmaterial (Rändelmutter) und fix montiertem Kabel, 0,5 m lang, mit 3,5-mm-Klinkenstecker
• Phantomspeiseadapter mit XLR-Stecker und 0,5 m langem Kabel mit 3,5-mm-Monoklinkenbuchse

Optionales Zubehör

- Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

Kurzbeschreibung

Das C 562 CM ist ein Grenzflächenmikrofon und wird so in eine akustisch reflektierende Fläche eingebaut, dass die Einspracheöffnung auf die Schallquelle gerichtet ist und das Mikrofon in einer Ebene mit der akustisch reflektierenden Fläche zu liegen kommt. Diese Montagemethode verhindert Kammfiltereffekte oder andere Interferenzen, die auftreten können, wenn ein Mikrofon in der Nähe einer reflektierenden Fläche betrieben wird.

Sie können das Mikrofon in eine Pultplatte, Tischplatte, Wand oder Zimmerdecke einbauen. (Um die einwandfreie Funktion sicherzustellen, darf das Mikrofongehäuse keinen Kontakt zu geerdeten Metallteilen haben.)

Die Richtwirkung des Mikrofons ist etwa halbkugelförmig. Die Empfindlichkeit ist ca. 6 dB höher als die eines herkömmlichen Kugelmikrofons, wenn das Mikrofon in einer schallharten Trägerfläche montiert ist. Der Wandler des C 562 CM ist ein Kugelmikrofon nach dem Druckempfänger-Prinzip und daher wesentlich unempfindlicher gegen Trittschall und Windgeräusche als ein Richtmikrofon.

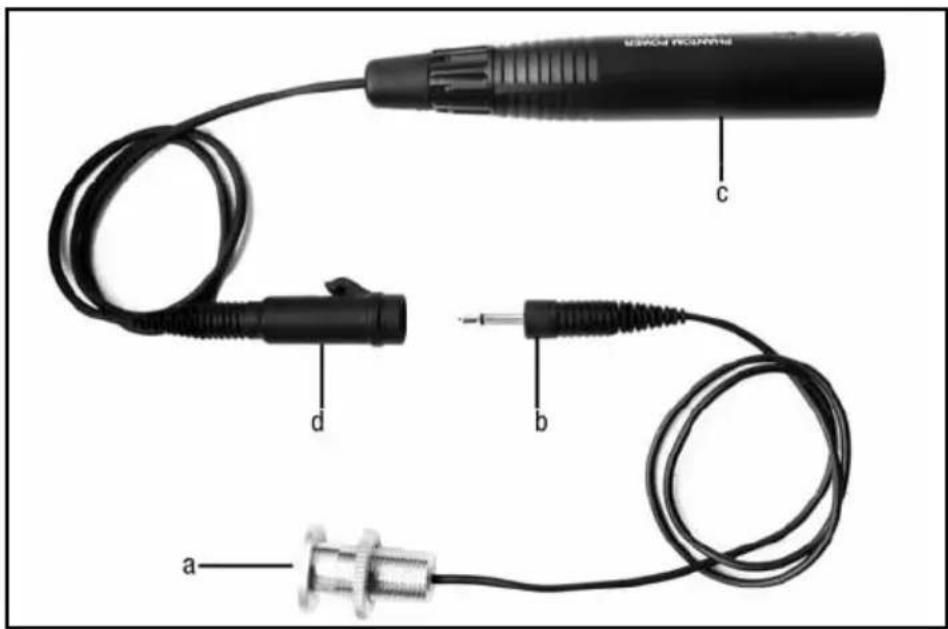

Abb. 1: C 562 CM und Phantomspeiseadapter

Siehe Abb. 1.

Das C 562 CM besteht aus dem eigentlichen Mikrofon (a) mit fix verbundenem Kabel (0,5 m lang) mit 3,5-mm-Monoklinkenstecker (b) zum Einbau in eine Grenzfläche und einem separaten Phantomspeiseadapter (c) mit fix verbundenem Kabel (0,5 m lang) und 3,5-mm-Monoklinkenbuchse (d). Der Ausgang des Phantomspeiseadapters (Mikrofonausgang mit integriertem XLR-Stecker) ist niederohmig und elektronisch symmetriert, und kann an symmetrische und unsymmetrische Mikrofoneingänge angeschlossen werden.

Das C 562 CM zeichnet sich durch niedriges Eigenrauschen und gleichzeitig hohe Übersteuerungsfestigkeit aus. Dieses Mikrofon benötigt eine Phantomspeisung von 9 bis 52 V nach IEC 61938.

- Verbinden Sie das Mikrofon ausschließlich mit Phantom speisequellen (Eingang mit Phantomspeisung oder externes Phantomspeisegerät) nach IEC mit erdfreiem Anschluss und verwenden Sie dazu ausschließlich ein symmetrisches Kabel mit Studiosteckverbindern nach IEC 268-12. Nur so kann ein sicherer und problemloser Betrieb garantiert werden.

Sie können das Mikrofon in Grenzflächen mit einer maximalen Dicke von 19 mm einbauen.

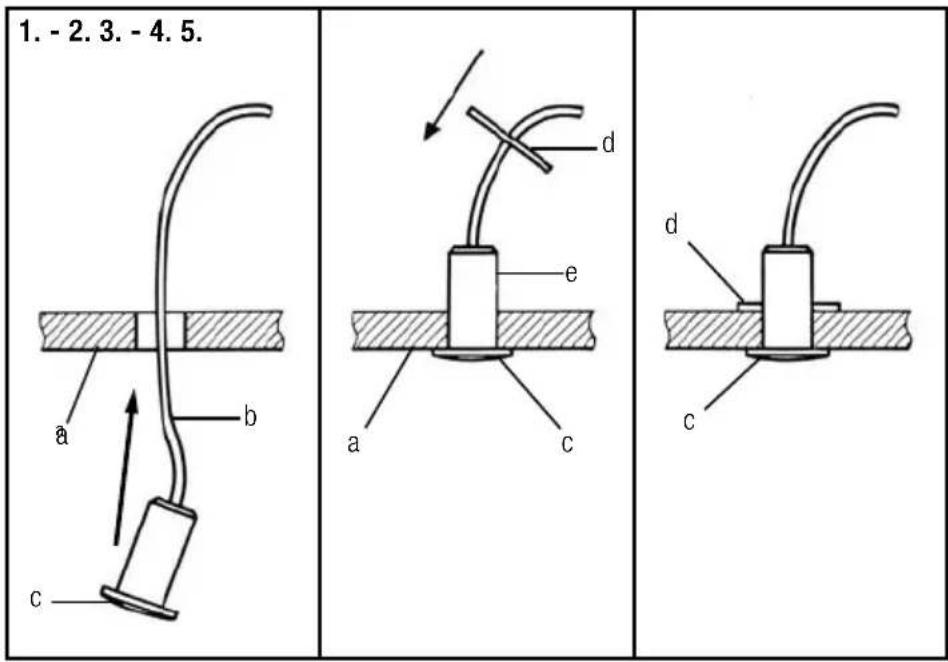

Abb. 2: Mikrofon in Grenzfläche einbauen

• Um die einwandfreie Funktion sicherzustellen, sorgen Sie dafür, dass das Mikrofongehäuse keinen Kontakt zu geerdeten Metallteilen hat.

1. Bohren Sie in die Grenzfläche (a) eine Öffnung mit 12,5 mm Durchmesser.
2. Fädeln Sie das Mikrofonkabel (b) von der Sichtfläche her durch die Öffnung und schieben Sie das Mikrofon (c) bis zum Anschlag in die Öffnung ein.
3. Drücken Sie das Mikrofon (c) gegen die Grenzfläche (a).
4. Schieben Sie die Rändelmutter (d) über den Klinkenstecker und das Mikrofonkabel auf den Mikrofonschaft (e).
5. Ziehen Sie die Rändelmutter (d) soweit an, dass das Mikrofon (c) sicher gehalten wird.

Das C 562 CM ist einfach einzubauen, klein, unauffällig und bietet eine hervorragende Aufnahmequalität. Deshalb eignet es sich besonders gut zur Nahfeldmikrofonierung von "mikrofonscheuen" Personen und für Anwendungen, wo aus optischen bzw. ästhetischen Gründen kein Mikrofon sichtbar sein darf.

- Bauen Sie das Mikrofon in eine schallharte Wand (nicht aus Dämmplatten, ohne Tapete) in der Nähe der Schallquelle ein. Am besten eignen sich ebene Wände aus akustisch reflektierendem Material.

- Bauen Sie das Mikrofon direkt in das Rednerpult bzw. die Kanzel ein. Durch den weiten Aufnahmewinkel des Mikrofons kann sich der/die Redner/in frei bewegen, ohne große

Beispiel 1: Theaterbeschallung

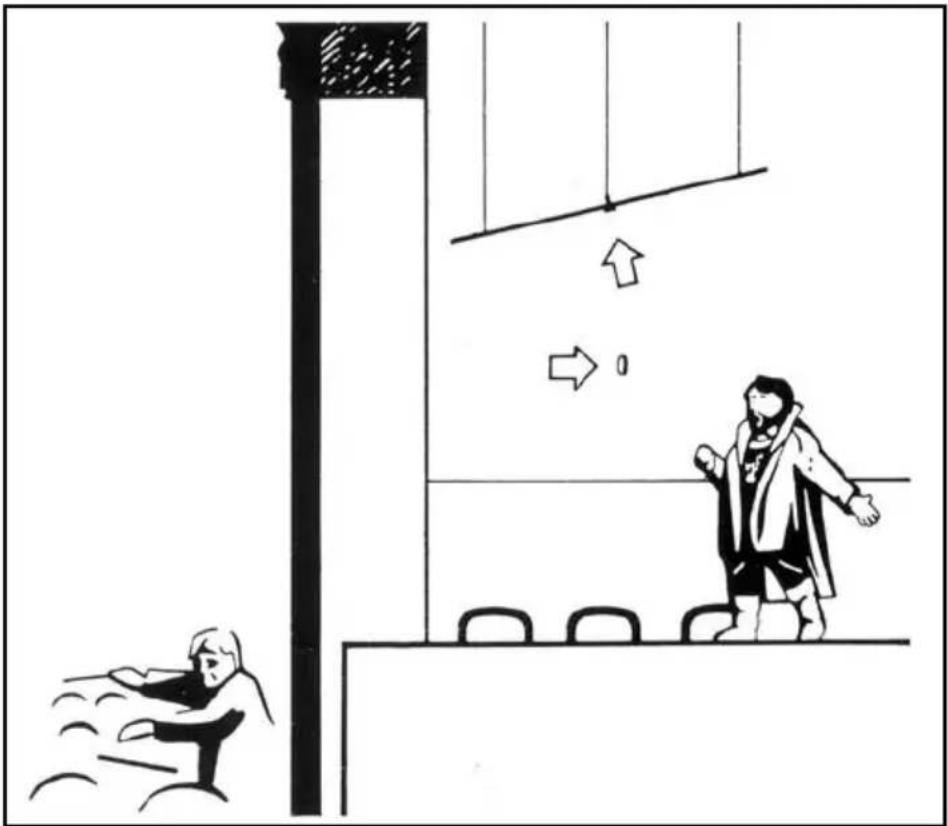

Abb. 3: Montage an Kulissen Siehe Abb. 3.

Beispiel 2: Rednerpult, Kanzel

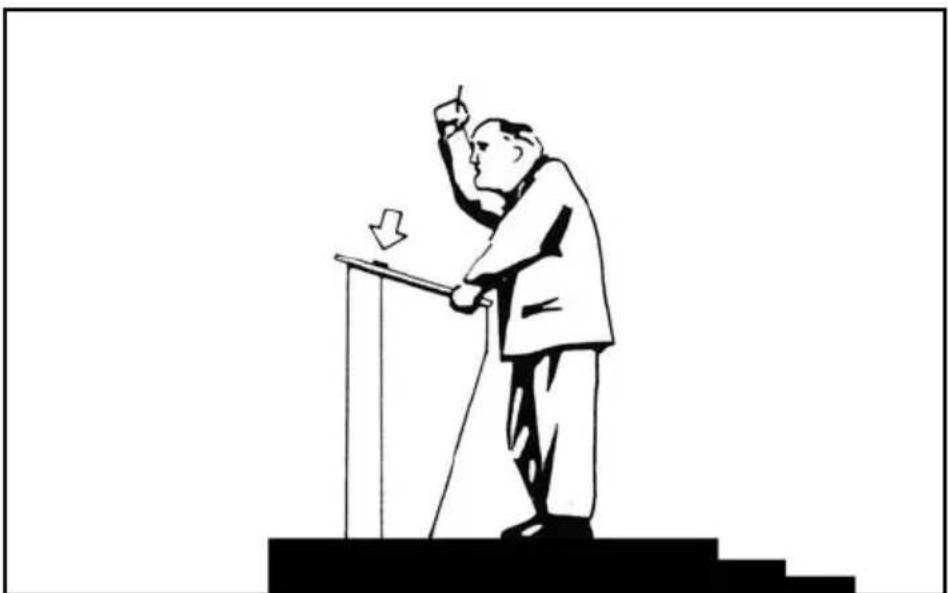

Abb. 4: Einbau in Rednerpult/Kanzel

Siehe Abb. 4.

Schwankungen des Signalpegels zu verursachen. Zusätzlich stört kein Mikrofon den Blickkontakt mit dem Publikum.

Beispiel 3: Konferenzraum

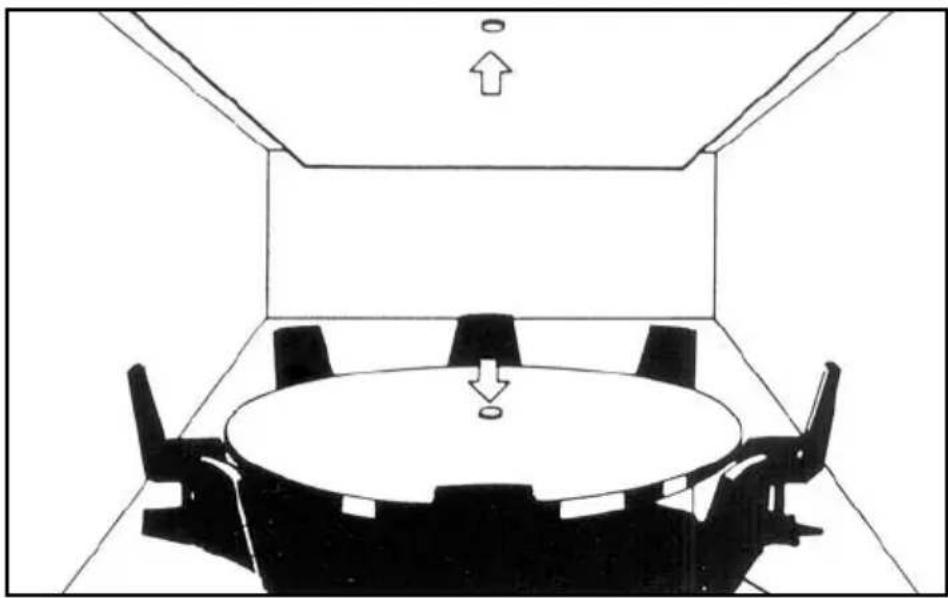

Abb. 5: Einbau in Konferenz tisch und Decke

Siehe Abb. 5.

- In Konferenzräumen können Sie das Mikrofon entweder in den Konferenztisch oder ein oder mehrere Mikrofone in die Deckenverkleidung (sofern diese schallhart ist!) einbauen.

Weitere Hinweise

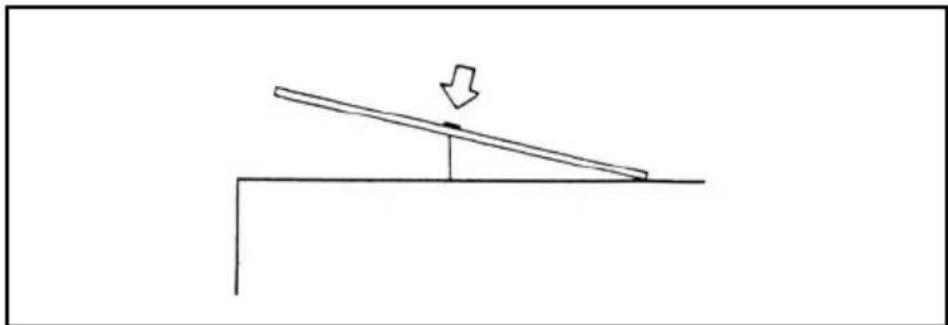

Abb. 6: Störende Schallquellen ausblenden

Siehe Abb. 6.

- Die halbkugelförmige Richtcharakteristik kann zu ungewollten Aufnahmen aus nicht berücksichtigten Richtungen führen. Wenn die Grenzfläche beweglich und nicht zu groß ist, können Sie das Mikrofon von der störenden Schallquelle weg drehen. Sie können auch versuchen, die störende Schallquelle mit Plexiglas-Paneelen ausreichender Größe (1 x 1 m) oder dickem Teppichmaterial abzuschatten.

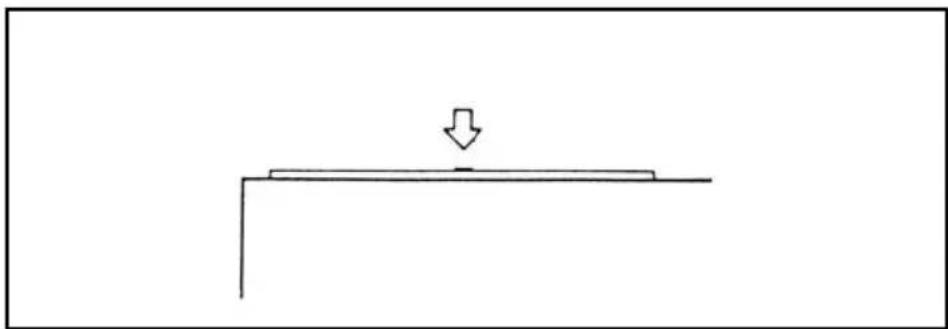

Abb. 7: Vibrationsdämpfung

- Eine gute Vibrationsdämpfung können Sie erreichen, indem Sie ein schalldämmendes Material (z.B. Weichschaum) unter die akustisch reflektierende Fläche legen.

Arbeitsweise: Kondensator (selbstpolarisiert)

Richtcharakteristik: halbkugelförmig

Übertragungsbereich: 20 bis 20.000 Hz (auf sehr großer Grenzfläche))

Empfindlichkeit bei 1000 Hz: 20 mV/Pa (-33 dBV) bez. auf 1 V/Pa (gemessen mit Grenzfläche von 1,5 x 1,5 m)

Grenzschalldruck für k = 1% : 130 dB SPL

Äquivalentschalldruckpegel nach IEC 60268-4 (A-bewertet):16 dB(A)

Geräuschpegelabstand bez. auf 1 Pa (A-bewertet): 78 dB

Elektrische Impedanz: ≤ 600 Ohm

Empfohlene Lastimpedanz: ≥ 2000 Ohm

Speisespannung: 9 - 52 Volt Phantomspeisung nach IEC 61938

Stromaufnahme: ca. 2 mA

Stecker: Phantomspeiseadapter mit integriertem 3-poligem XLR-Stecker

Äußere Abmessungen: 20 ø x 3 (28) mm

Gewicht: \~30 g netto (ohne Anschlusskabel)

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

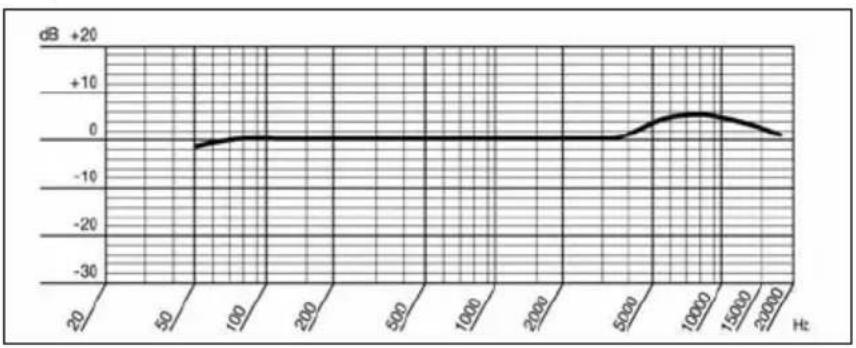

Frequenzkurve

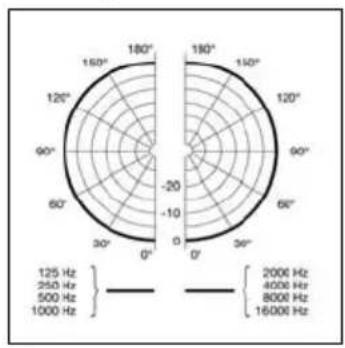

Polardiagramm

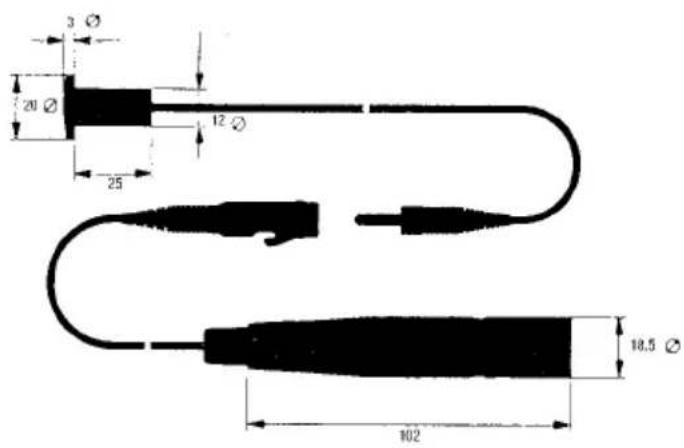

Maßzeichnung
