Tipo de Produto	Microfone condensador de limite
Padrão Polar	Omnidirecional (hemisférico quando instalado em limite)
Resposta de Frequência	20 Hz a 20 kHz (instalado em limite muito grande)
Sensibilidade a 1000 Hz	20 mV/Pa (-33 dBV) ref. 1 V/Pa (medido em limite de 1,5 x 1,5 m)
Nível Máximo de Pressão Sonora (1% THD)	130 dB SPL
Nível de Ruído Equivalente (ponderado A)	16 dB(A)
Relação Sinal-Ruído (ref. 1 Pa, ponderado A)	78 dB
Impedância Elétrica	≤600 ohms
Impedância de Carga Recomendada	≥2000 ohms
Alimentação	Alimentação phantom de 9 a 52 V (IEC 61938)
Consumo de Corrente	Aprox. 2 mA
Conector	Adaptador de alimentação phantom com conector XLR macho de 3 pinos integrado
Comprimento do Cabo	Cabo fixo de 20 pol. (50 cm) com plugue mini jack TS; mais cabo adaptador com plugue mini jack TS fêmea
Dimensões (Diâmetro x Altura)	0,8 dia. x 0,12 (1,1) pol. (20 dia. x 3 (28) mm)
Peso Líquido (sem cabo)	Aprox. 1,1 oz. (30 g)
Método de Montagem	Montagem embutida em limite (mesa, bancada, parede, teto) com porca estriada
Acessórios Incluídos	Microfone com ferragem de montagem (porca estriada), cabo fixo com plugue mini jack, adaptador de alimentação phantom com conector XLR e cabo com plugue mini jack fêmea
Acessórios Opcionais	Consulte o catálogo da AKG ou www.akg.com
Conformidade	Compatível com ROHS; Declaração de Conformidade disponível em www.akg.com

Perguntas frequentes - C562 CM AKG

Que tipo de microfone é o AKG C562 CM?

O AKG C562 CM é um microfone condensador de limite projetado para ser instalado embutido em uma superfície refletiva para captação de som ideal.

O C562 CM requer alimentação phantom?

Sim, requer uma fonte de alimentação phantom que forneça 9 a 52 V conforme IEC 61938. Consome aproximadamente 2 mA.

Qual é o padrão polar do C562 CM?

Quando instalado em um limite, o padrão polar é omnidirecional (hemisférico), proporcionando 6 dB a mais de sensibilidade do que um microfone omnidirecional convencional.

Como instalar o C562 CM em uma mesa ou parede?

Faça um furo de 12,5 mm (1/2 pol.) no limite, passe o cabo pelo furo, insira o microfone e fixe-o com a porca estriada por trás. Certifique-se de que a superfície seja refletiva e uniforme.

Qual é a resposta de frequência do C562 CM?

A resposta de frequência é 20 Hz a 20 kHz quando instalado em um limite muito grande, proporcionando excelente qualidade de áudio.

Posso usar o C562 CM em salas de conferência?

Sim, é ideal para salas de conferência. Instale-o em uma mesa de conferência ou em um painel de teto refletivo para captar a fala com clareza e um ângulo de captação amplo.

Como limpar e manter o C562 CM?

Use um pano macio e seco para limpar o exterior. Evite contato com líquidos. Ao descartar, separe os componentes e descarte de acordo com as regras locais de resíduos.

Qual é o SPL máximo que o C562 CM pode suportar?

O nível máximo de pressão sonora para 1% THD é 130 dB SPL, proporcionando alta margem para fontes sonoras altas.

Quais conectores o C562 CM utiliza?

O microfone possui um cabo fixo com um plugue mini jack TS. O adaptador de alimentação phantom incluído fornece uma saída balanceada de baixa impedância através de um conector XLR de 3 pinos.

O C562 CM é adequado para uso em palco ou púlpito?

Sim, é excelente para palcos de teatro e púlpitos. Instale-o diretamente no chão do palco ou na superfície do púlpito para captação de som invisível e de alta qualidade com ampla cobertura.

MANUAL DE UTILIZADOR C562 CM AKG

INSTRUÇÕES DE USO ....S. 42 Favor leia este manual antes de usar o equipamento!

Consumo de corriente: aprox. 2 mA

1 Segurança e meio ambiente....43

Segurança....43

Meio ambiente....43

2 Apresentação ....44

Introdução....44

Itens inclusos....44

Acessórios opcionais....44

Microfone....44

3 Alimentação ....34

4 Montagem....45

5 Utilização....47

6 Especificações....49

- Verifique se o aparelho ao qual deseja conectar o microfone corresponde às normas de segurança válidas e se está equipado com uma ligação à terra.

Segurança

1. Se desejar eliminar o aparelho, separe a carcaça, a eletrônica e os cabos e elimine todos os componentes de acordo com as normas de eliminação válidas.
2. A embalagem é reciclável. Elimine a embalagem num sistema de coleta adequado.

Meio ambiente

2 Apresentação

Introdução

Agradecemos a sua decisão de comprar um produto da casa AKG. Por favor leia cuidadosamente o manual de instruções antes de utilizar o equipamento e guarde este manual de instruções em lugar seguro, para que possa sempre consultá-lo. Desejamos-lhe muito sucesso!

Itens inclusos

• Microfone C 562 CM com material de instalação (porca serrilhada) e cabo fixo de 0,5 m com plugue mono de 3,5 mm
• Adaptador de alimentação fantasma com conector XLR de 3 pinos e cabo de 0,5 m com soquete jack mono de 3,5 mm

Acessórios opcionais

- Os acessórios opcionais encontrará no catálogo/na brochura atual da AKG ou em www.akg.com. A concessionária terá mais informações disponíveis.

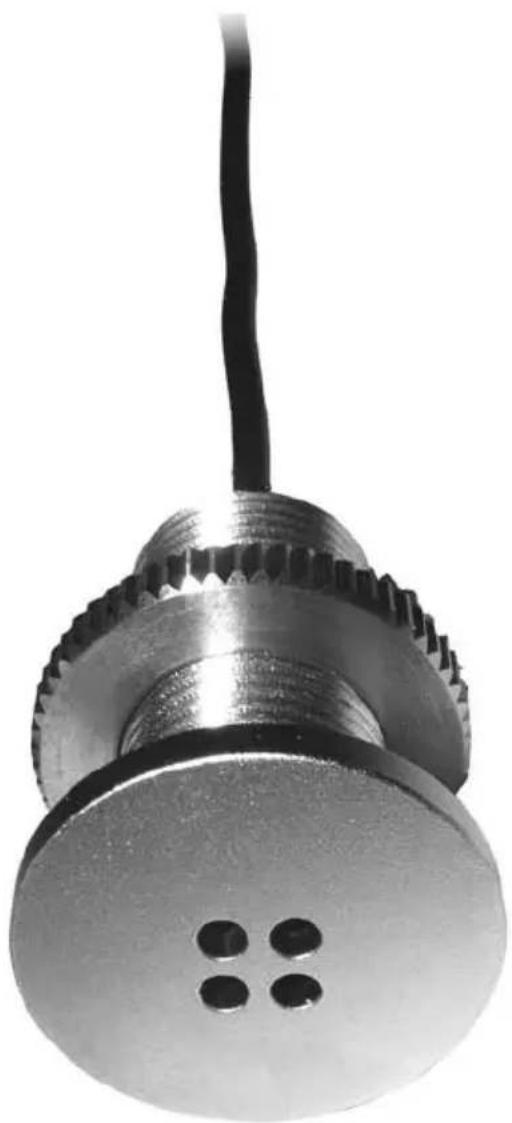

Microfone

O C 562 CM é um microfone de superfície e deve ser instalado em uma superfície refletora de som de tal forma que o diafragma esteja alinhado com a superfície e orientado para a fonte sonora. Este método de montagem previne contra o efeito de filtro de pente ou outras interferências que podem surgir quando um microfone é posicionado próximo a uma superfície refletora.

Pode instalar o C 562 CM na superfície de uma mesa, parede ou teto. (Para garantir o funcionamento correto, é necessário evitar que a carcaça do microfone tenha contato com componentes de metal conectados a terra.)

O padrão polar do microfone é omnidirecional (hemisférico). Quando instalado em uma superfície refletora, a sensibilidade do C 562 CM é 6 dB maior do que a de um microfone omnidirecional convencional. Usando um transdutor de pressão omnidirecional, o C 562 CM é muito menos susceptível a ruídos de vibrações ou de sopro do que um microfone direcional.

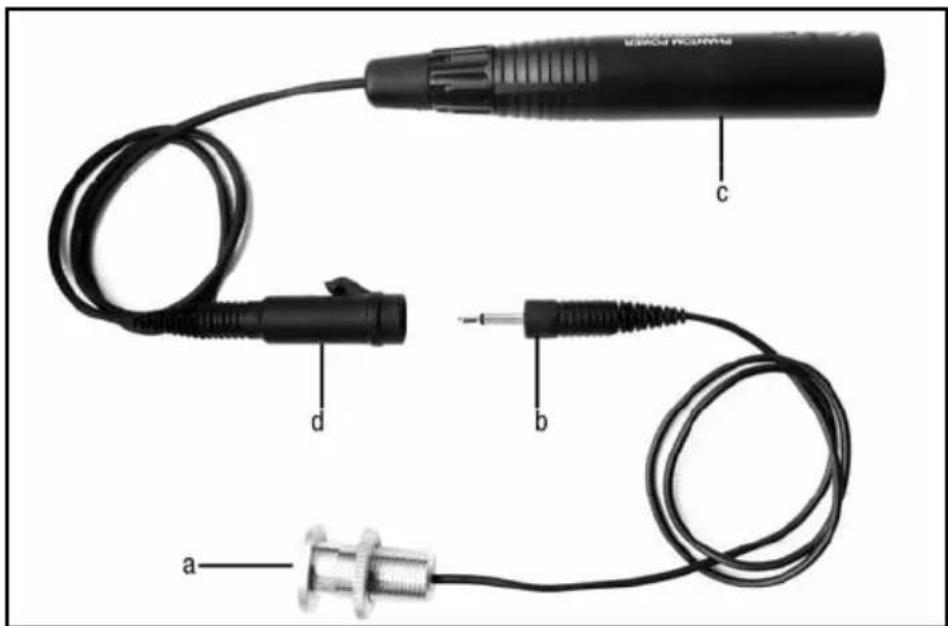

Fig. 1: Itens inclusos na embalagem
Veja fig. 1.

O C 562 CM se compõe do próprio microfone (a) com cabo fixo de 0,5 m e plugue mono de 3,5 mm (b) para ser instalado na superfície refletora e o adaptador de alimentação fantasma (c) também com cabo fixo de 0,5 m e soquete mono de 3,5 mm (d). O adaptador fantasma possui uma saída de baixa impedância eletronicamente balanceada e pode ser conectada em entradas de microfone balanceadas ou desbalanceadas.

O C 562 CM distingue-se pelo baixíssimo ruído próprio e, simultaneamente, por uma alta resistência de sobrecarga. Este microfone necessita de uma alimentação fantasma de 9 a 52 V conforme IEC 61938.

- Conecte o microfone apenas a fontes de alimentação fantasma (entrada com alimentação fantasma ou um aparelho de alimentação fantasma externo) conforme a norma IEC com conexão sem terra e utilize para tanto apenas um cabo balanceado com conectores de estúdio conforme a norma IEC 268-12. Só desta forma é possível garantir o funcionamento sem problemas.

Pode instalar o microfone em um painel de uma espessura máxima de 19 mm.

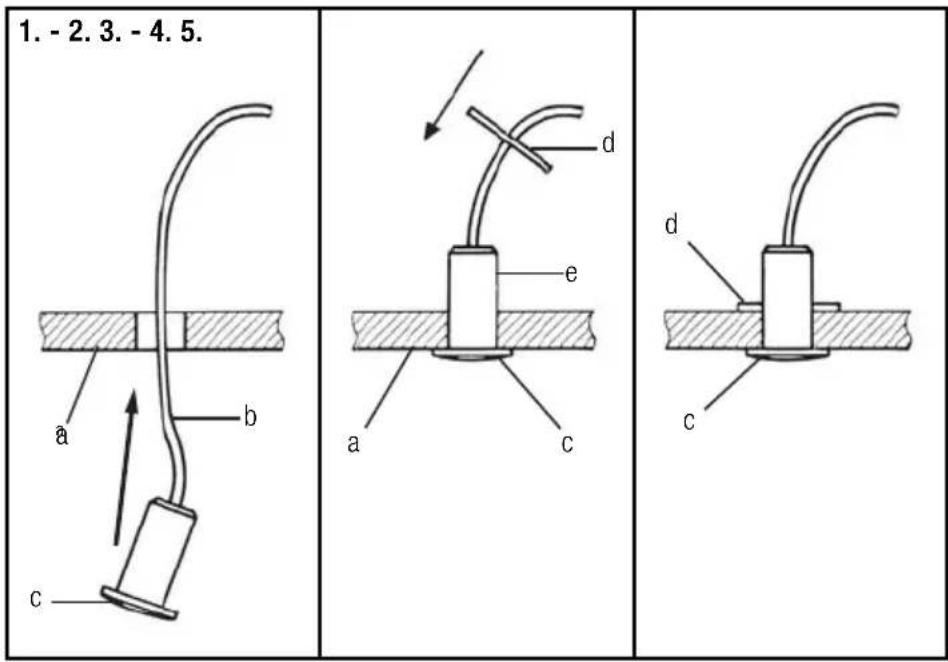

Fig. 2: Instalar o microfone em uma superfície refletora

	Para garantir o funcionamento correto, é necessário evitar que a carcaça do microfone tenha contato com componentes de metal conectados a terra.
IMPORTANTE

Veja fig. 2.

1. Faça um furo de 12,5 mm de diâmetro no painel (a).
2. Passe a cabo (b) através do furo pela frente e insira o microfone (c) no furo até que esteja bem firme.
3. Aperte o microfone (c) contra o painel (a).
4. Passe a porca serrilhada por sobre a soquete e o cabo até a haste do microfone (e).
5. Parafuse a porca serrilhada na haste (e) até o microfone (c) estar firmemente fixo.

O C 562 CM é pequeno, fácil de instalar, não chama a atenção e proporciona boa qualidade de áudio. Portanto, o microfone é recomendado especialmente para situações envolvendo pessoas que se inibem diante de um microfone e para situações onde nenhum microfone deve ficar visível por razões visuais ou estéticas.

- Instale o microfone em ume parede refletora (sem papel de parede ou outro material absorvedor de som) próximo à fonte sonora. A parede deverá ser o mais plana e refletora possível.

- Instale o microfone diretamente no púlpito/na mesa. Em virtude do ângulo de captação largo, a locutora, o locutor pode mover-se livremente sem provocar oscilações do nível do sinal. Além disso, não há microfones a perturbar o contato visual com o público.

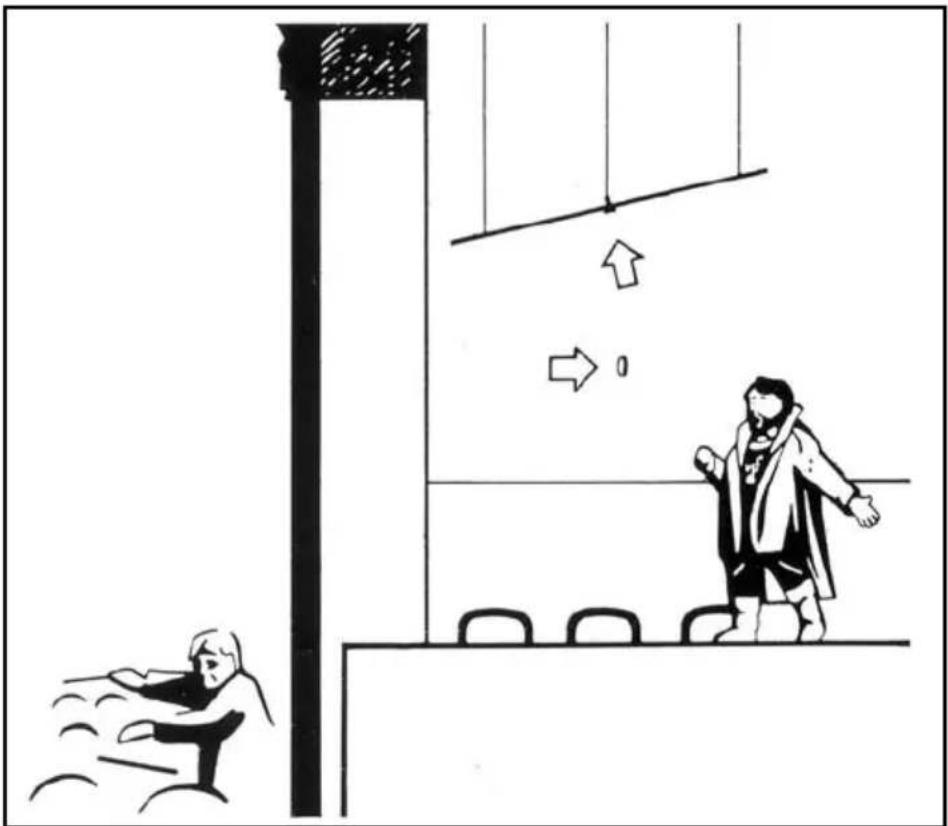

Exemplo 1: Sonorização de teatro

Fig. 3: Montagem no palco Veja fig. 3.

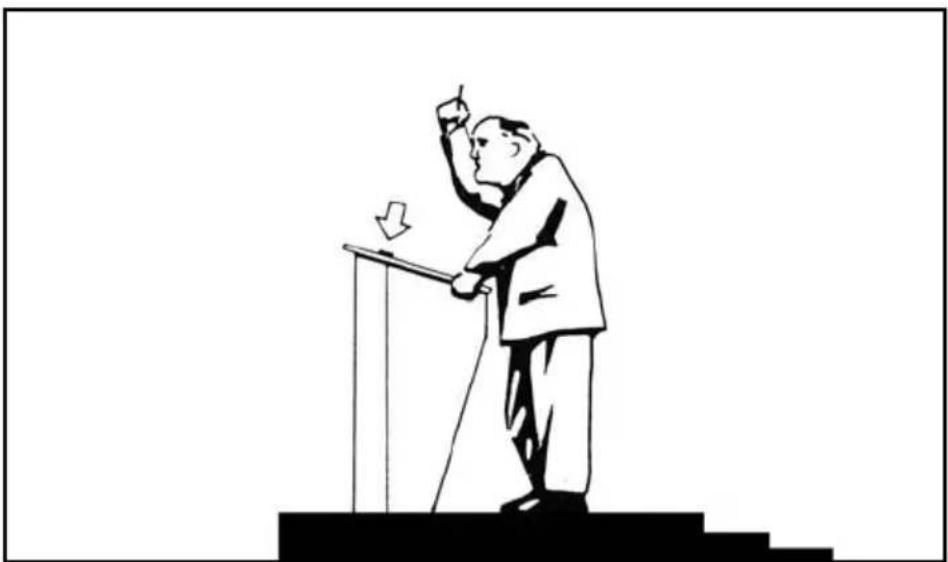

Exemplo 2: Púlpito, mesa

Fig. 4: Montagem em um púlpito/uma mesa

Veja fig. 4.

5 Utilização

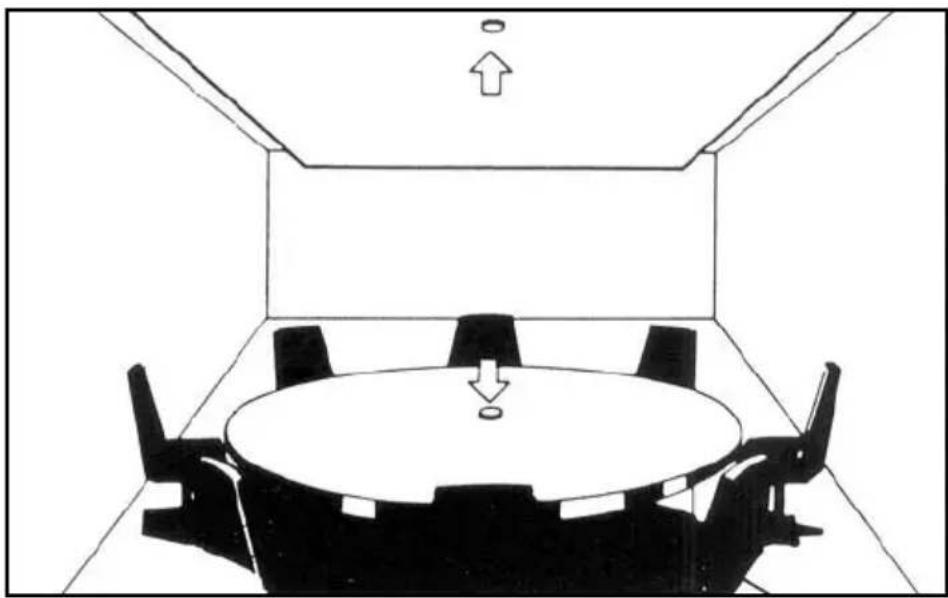

Exemplo 3: Sala de conferência

Fig. 5: Montagem na mesa de conferencia e no teto

Veja fig. 5.

- Em salas de conferência, pode instalar o microfone na mesa de conferencia ou instalar um ou mais microfones em tetos de material refletor.

Mais dicas

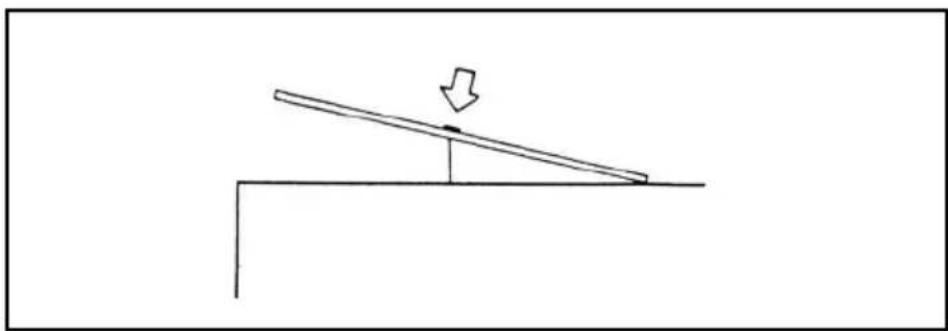

Fig. 6: Eliminar sons indesejáveis

Veja fig. 6.

- Devido à característica omnidirecional, sons indesejáveis vindo de direções inesperadas podem ser captados. Uma solução seria inclinar o painel com o microfone distanciando-se da fonte indesejável, a não ser que o painel seja muito grande nem esteja permanentemente instalado. Pode também usar painéis de acrílico de tamanho adequado (1 x 1 m) ou carpete grosso apontado em direção da fonte sonora indesejável.

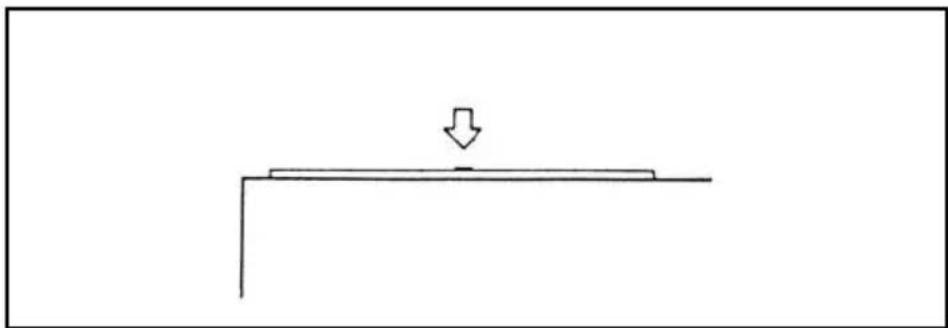

Fig. 7: Atenuação de vibrações

- Para alcançar uma boa atenuação de vibrações mecânicas pode colocar uma camada de material de absorção sonora embaixo do painel refletor.

Tipo: microfone condensador (auto-polarizado)

Directividade: omnidirecional (hemisférica)

Resposta de frequência: 20 a 20.000 Hz (em superfície muito grande)

Sensibilidade a 1000 Hz: 20 mV/Pa (-33 dBV) referido a 1 V/Pa, medida em superfície de

1,5×1,5m

Pressão acústica limite a 1000 Hz para 1% de DHT: 130 dB SPL

Nivel de ruído equivalente segundo IEC 60268-4 (pond. A): 16 dB-A

Relação sinal/ruído ref. a 1 Pa (A): 78 dB

Impedância elétrica: ≤ 600 ohms

Impedância de carga recomendada: ≥ 2000 ohms

Tensão de alimentação: 9 - 52 volts, alimentação fantasma segundo IEC 61938

Consumo de corrente: aproximadamente 2 mA

Conetor: adaptador de alimentação fantasma com conector XLR com

3 pólos integrado

Dimensões externas: 20 ø x 3 (28) mm

Este produto corresponde às normas indicadas na declaração de conformidade. Pode solicitar a declaração de conformidade em http://www.akg.com ou por e-mail ([e-mail]).

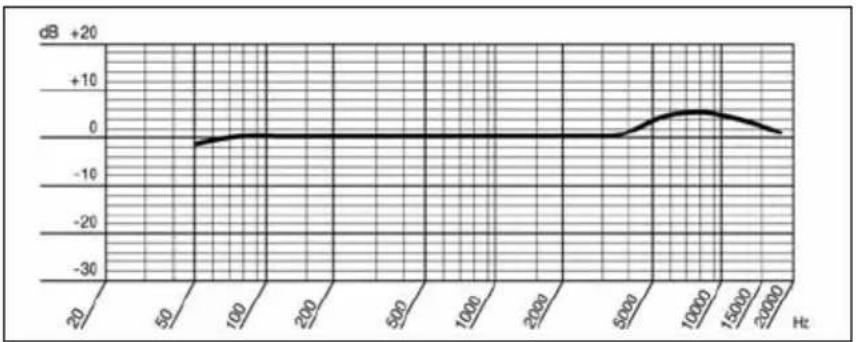

Resposta de frequência

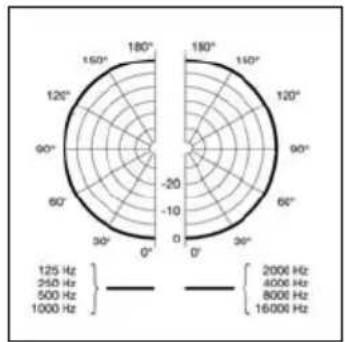

Diagrama polar

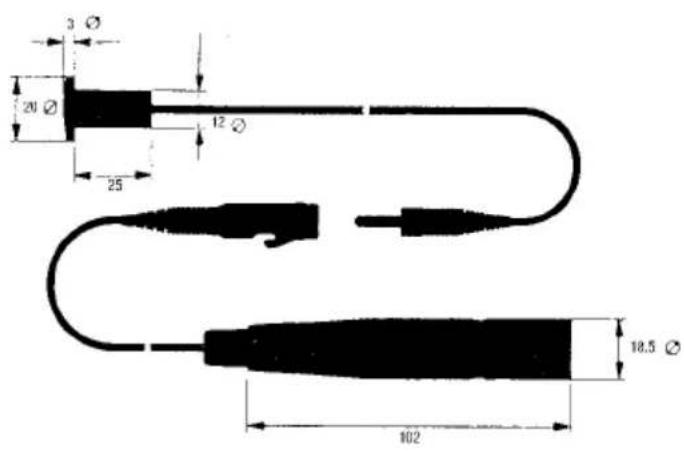

Desenho das dimensões
