Tipo di prodotto	Microfono a condensatore da incasso
Schema polare	Omnidirezionale (emisferico se installato su superficie)
Risposta in frequenza	20 Hz a 20 kHz (installato su superficie molto ampia)
Sensibilità a 1000 Hz	20 mV/Pa (-33 dBV) rif. 1 V/Pa (misurato su superficie di 1,5 x 1,5 m)
Livello massimo di pressione sonora (1% THD)	130 dB SPL
Livello di rumore equivalente (ponderato A)	16 dB(A)
Rapporto segnale-rumore (rif. 1 Pa, ponderato A)	78 dB
Impedenza elettrica	≤600 ohm
Impedenza di carico consigliata	≥2000 ohm
Alimentazione	Alimentazione phantom da 9 a 52 V (IEC 61938)
Consumo di corrente	Circa 2 mA
Connettore	Adattatore per alimentazione phantom con connettore XLR maschio a 3 pin integrato
Lunghezza cavo	Cavo fisso da 20 pollici (50 cm) con jack mini TS; più cavo adattatore con jack mini TS femmina
Dimensioni (Diametro x Altezza)	0,8 diam. x 0,12 (1,1) pollici (20 diam. x 3 (28) mm)
Peso netto (senza cavo)	Circa 1,1 once (30 g)
Metodo di montaggio	Montaggio a filo su superficie (scrivania, tavolo, parete, soffitto) con dado zigrinato
Accessori inclusi	Microfono con ferramenta di montaggio (dado zigrinato), cavo fisso con jack mini, adattatore per alimentazione phantom con connettore XLR e cavo con jack mini femmina
Accessori opzionali	Fare riferimento al catalogo AKG o a www.akg.com
Conformità	Conforme alla direttiva ROHS; Dichiarazione di conformità disponibile su www.akg.com

Domande frequenti - C562 CM AKG

Che tipo di microfono è l'AKG C562 CM?

L'AKG C562 CM è un microfono a condensatore da incasso progettato per essere installato a filo su una superficie riflettente per una captazione ottimale del suono.

Il C562 CM richiede alimentazione phantom?

Sì, richiede una sorgente di alimentazione phantom che fornisca da 9 a 52 V secondo IEC 61938. Consuma circa 2 mA.

Qual è lo schema polare del C562 CM?

Se installato su una superficie, lo schema polare è omnidirezionale (emisferico), fornendo una sensibilità superiore di 6 dB rispetto a un microfono omnidirezionale convenzionale.

Come installo il C562 CM su un tavolo o una parete?

Praticare un foro di 12,5 mm (1/2 pollice) sulla superficie, infilare il cavo, inserire il microfono e bloccarlo con il dado zigrinato dal lato posteriore. Assicurarsi che la superficie sia riflettente e uniforme.

Qual è la risposta in frequenza del C562 CM?

La risposta in frequenza è 20 Hz a 20 kHz quando installato su una superficie molto ampia, offrendo un'eccellente qualità audio.

Posso utilizzare il C562 CM per sale conferenze?

Sì, è ideale per sale conferenze. Installarlo su un tavolo da conferenza o su un pannello riflettente del soffitto per captare chiaramente il parlato con un ampio angolo di presa.

Come pulire e mantenere il C562 CM?

Utilizzare un panno morbido e asciutto per pulire l'esterno. Evitare il contatto con liquidi. Allo smaltimento, separare i componenti e smaltire secondo le norme locali sui rifiuti.

Qual è il livello massimo di pressione sonora che il C562 CM può gestire?

Il livello massimo di pressione sonora per 1% THD è 130 dB SPL, offrendo un ampio margine per sorgenti sonore forti.

Quali connettori utilizza il C562 CM?

Il microfono ha un cavo fisso con jack mini TS. L'adattatore per alimentazione phantom incluso fornisce un'uscita bilanciata a bassa impedenza tramite un connettore XLR a 3 pin.

Il C562 CM è adatto per l'uso su palco o leggio?

Sì, è eccellente per palcoscenici e leggii. Installarlo direttamente nel pavimento del palco o nella superficie del leggio per una captazione invisibile e di alta qualità con ampia copertura.

MANUALE UTENTE C562 CM AKG

ISTRUZIONI PER L'USO....p. 26 Prima di utilizzare l'apparecchio, leggere il manuale!

1 Sicurezza ed ambiente....26
Sicurezza....26
Ambiente....26
2 Descrizione 27
Introduzione....27
In dotazione....27
Accessori opzionali....27
Breve descrizione....27
3 Alimentazione....28
4 Montaggio....29
5 Indicazioni per l'uso....30
6 Dati tecnici....32

- Controllate per favore se l'apparecchio al quale volete collegare il microfono corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

Sicurezza

1. Se rottamate l'apparecchio, separate scatola, parti elettroniche e cavi e smaltite tutti i componenti secondo le norme di smaltimento vigenti al riguardo.
2. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposito sistema di raccolta.

Ambiente

2 Descrizione

Introduzione

Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete per favore attentamente le istruzioni per l'uso prima di mettere in esercizio l'apparecchio, e conservate bene le istruzioni per l'uso per poterle consultare in qualsiasi momento. Vi auguriamo buon lavoro!

In dotazione

• Microfono C 562 CM con materiale di montaggio (dado zigrinato) e cavo lungo 0,5 m con spina jack da 3,5 mm
• Adattatore per alimentazione phantom con connettore XLR e cavo lungo 0,5 m con boccola jack mono da 3,5 mm

Accessori opzionali

- Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al sito www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.

Breve descrizione

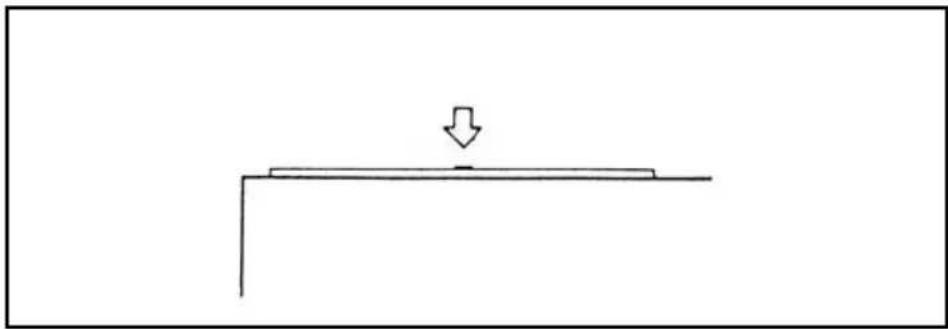

Il C 562 CM è un microfono a superficie di separazione che si incorpora in una superficie a riflessione acustica in modo tale che l'apertura di ripresa è orientata verso la fonte sonora, venendosi così a trovare praticamente sullo stesso livello della superficie a riflessione acustica. Questo metodo di montaggio impedisce effetti a filtro di pettine o altre interferenze che si possono verificare quando un microfono viene piazzato nella vicinanza di superfici riflettenti.

Potete montare il microfono in un piano di un leggio o di un tavolo, in una parete laterale o nel soffitto di una stanza. (Per garantire il funzionamento corretto, la scatola del microfono non deve venire in contatto con qualsiasi oggetto metallico collegato a terra.)

La direttività del C 562 CM è all'incirca semisferica. La sua sensibilità è – rispetto ai i tradizionali microfoni omnidirezionali – più alta di circa 6 dB, se il microfono viene montato su una superficie acusticamente inerte. Il trasduttore del C 562 CM è un microfono di pressione omnidirezionale ed è quindi molto meno sensibile d'un microfono direzionale ai rumori causati da calpestio e da vento.

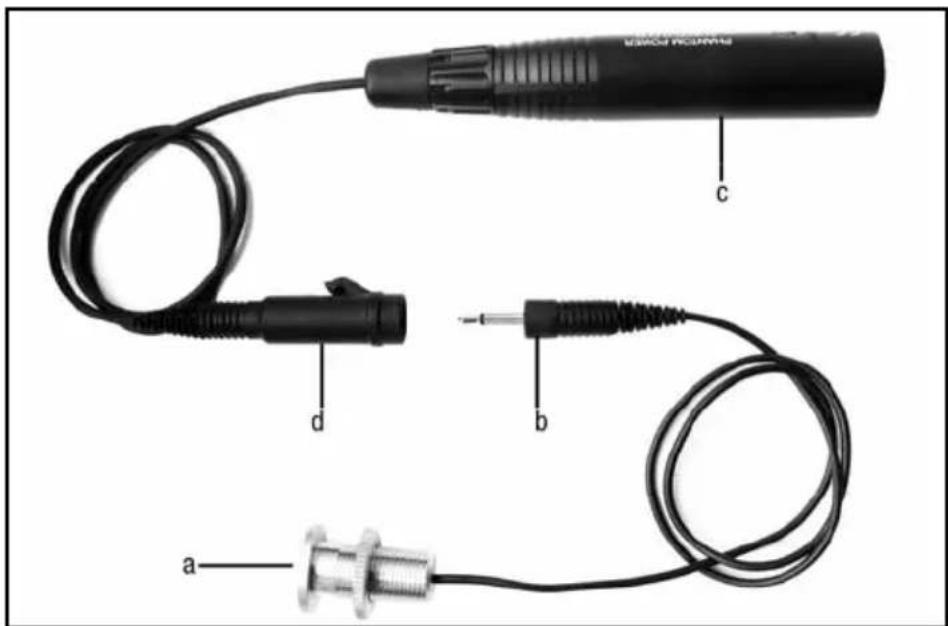

Fig. 1: C 562 CM ed adattatore phantom

Vedi fig. 1.

Il C 562 CM è composto dal microfono (a) con cavo incorporato (0,5 m) con spina jack mono da 3,5 mm (b) che viene montato nella superficie di separazione e da un separato adattatore di alimentazione phantom (c) con cavo incorporato (0,5 m) e boccola jack mono da 3,5 mm (d). L'uscita dell'adattatore phantom (uscita microfonica con connettore XLR integrato) è a bassa impedenza e bilanciata elettronicamente e può essere collegata a ingressi bilanciati e sbilanciati per microfono.

Il C 562 CM si contraddistingue per il rumore proprio basso e la contestuale elevata resistenza ai sovraccarichi. Questo microfono necessita di un'alimentazione phantom da 9 fino a 52 V secondo IEC 61938.

- Collegiate il microfono esclusivamente a fonti d'alimentazione phantom (ingresso con alimentazione phantom oppure alimentatore phantom esterno) secondo IEC con collegamento senza terra e utilizzate solo un cavo simmetrico con connettori da studio secondo IEC 268-12. Solo in questo modo è garantito l'esercizio sicuro e senza problemi.

Potete montare il microfono in una superficie di uno spessore massimo di 19 mm.

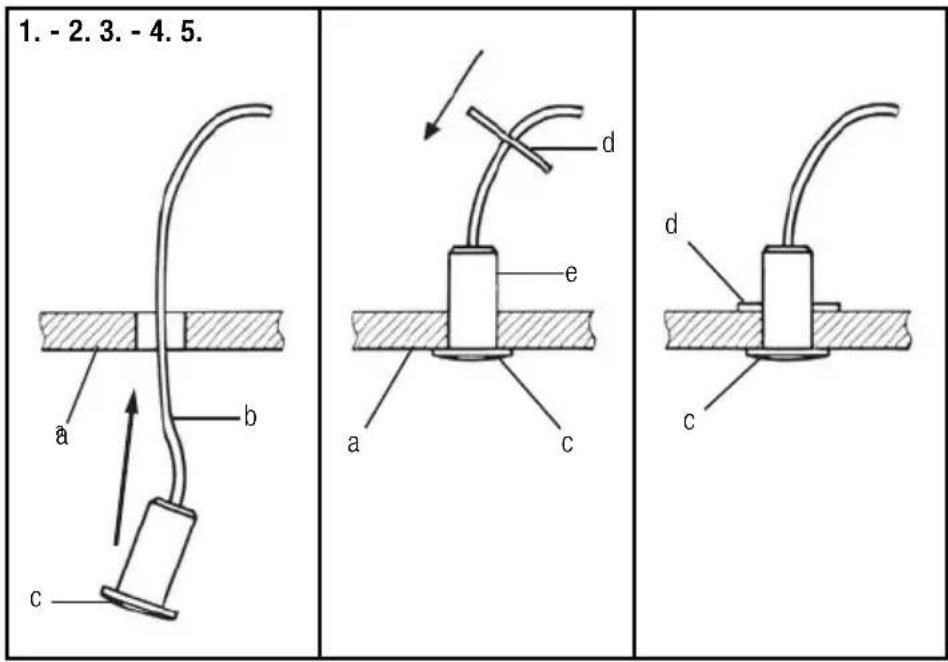

Fig. 2: Come montare il microfono in una superficie di separazione

Vedi fig. 2. 1. Fate un foro con un diametro di 12,5 mm nella superficie di separazione (a).
2. Introducete il cavo (b) e il microfono (c) dalla superficie a vista fino all'arresto.
3. Fissate il microfono (c) esercitando pressione.
4. Passate il dado zigrinato (d) dal lato posteriore sopra la spina jack al corpo del microfono.
5. Serrate il dado zigrinato (d) finché il microfono è ben fissato.

Il C 562 CM è facile da montare, di ridotte dimensioni, poco appariscente e permette di ottenere un'eccellente qualità di ripresa. Si raccomanda perciò l'uso del C 562 CM particolarmente quando si lavora con persone che hanno una "fobia contro i microfoni", o quando, per motivi di ottica e/o estetica, il microfono non dev'essere visibile.

- Montate il microfono in una parete acusticamente inerte (senza carta da pareti o piastre di isolamento) nella vicinanza della fonte sonora. A tale scopo la parete dovrebbe essere il più possibile piana e fonoriflettente.

- Montate il microfono direttamente nel leggio o pulpito. La direttività omnidirezionale consente all'oratore di muoversi di fronte al microfono senza causare grandi variazioni del livello del segnale audio. Inoltre, il pubblico vede l'oratore ma non il microfono.

Esempio 1: Sonorizzazione in teatro

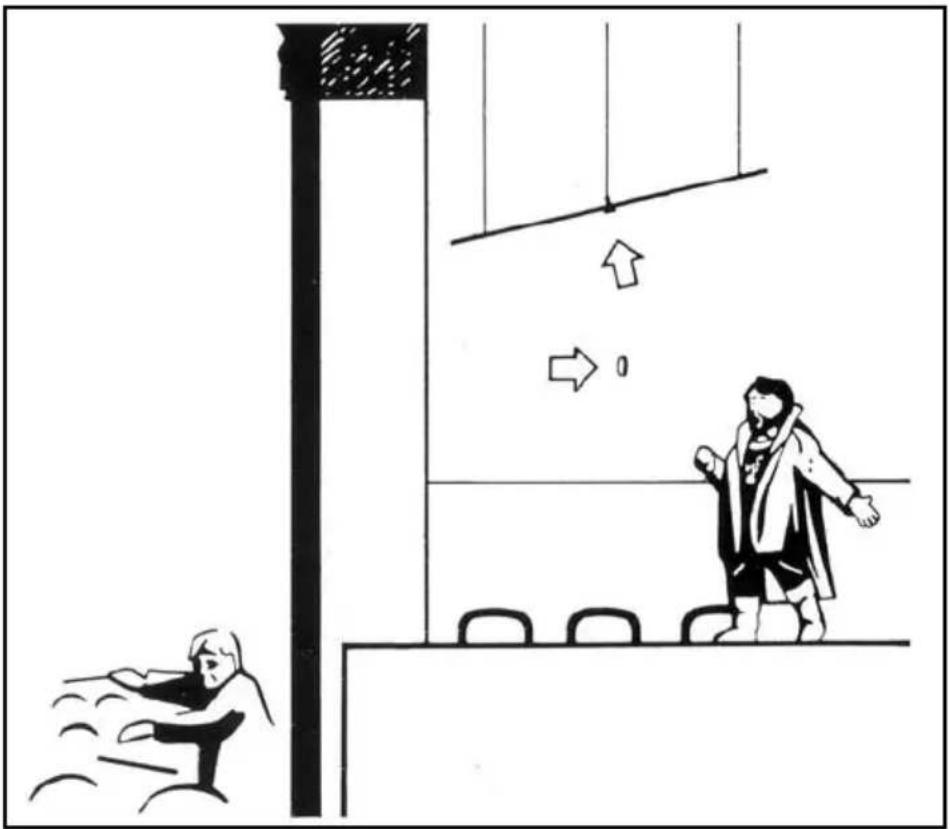

Fig. 3: Montaggio sul palcoscenico

Vedi fig. 3.

Esempio 2: Leggio, pulpito

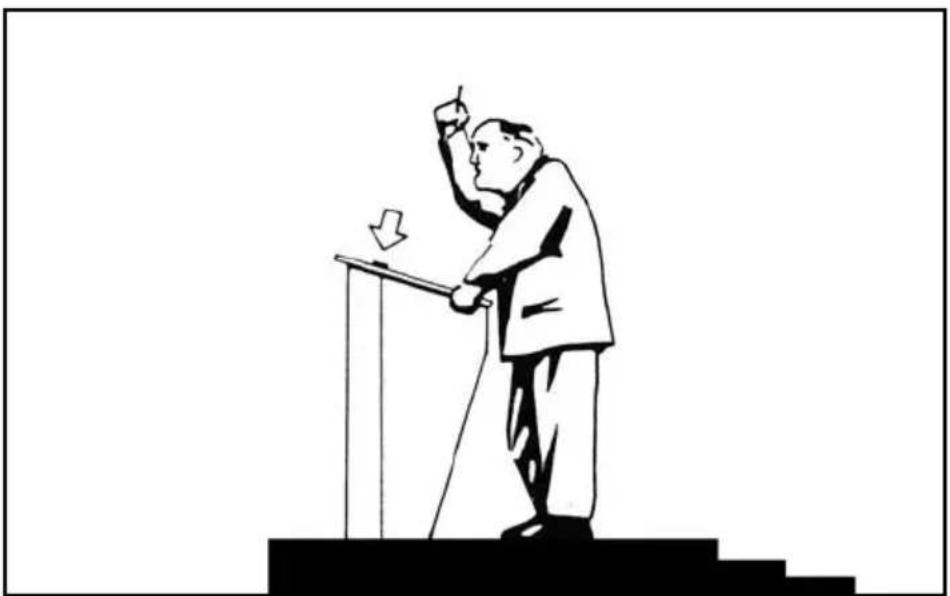

Fig. 4: Montaggio nel leggio o pulpito

Vedi fig. 4.

Esempio 3: Sala da conferenza

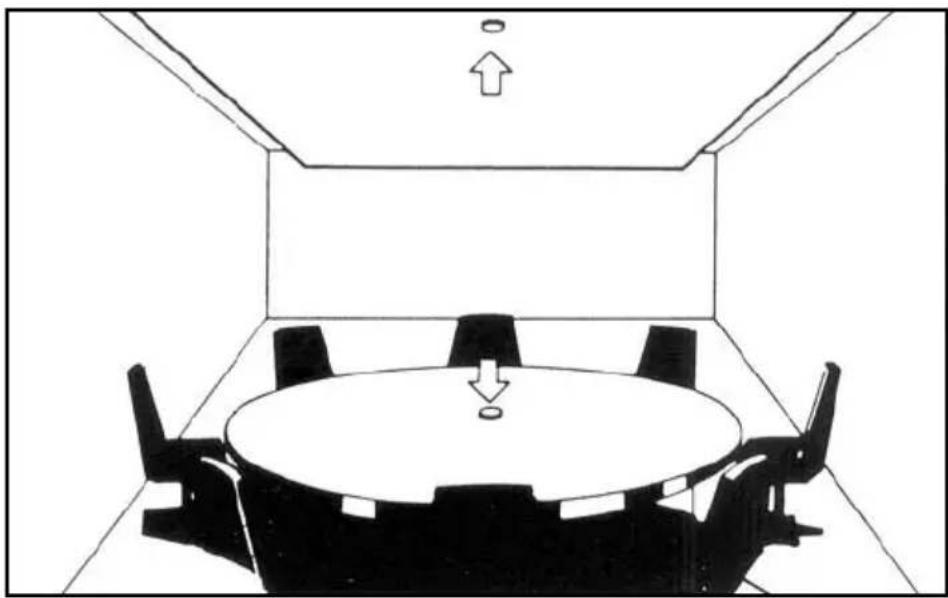

Fig. 5: Montaggio in un tavolo da conferenza e nel soffitto

Vedi fig. 5.

- In una sala da conferenza, potete montare il microfono nel tavolo da conferenza oppure montare uno o più microfoni nel soffitto acusticamente inerte.

Ulteriori indicazioni

Fig. 6: Come sopprimere rumori indesiderati

Vedi fig. 6.

- La direttività omnidirezionale ("semisferica") può causare riprese non volute da direzioni non tenute in considerazione. Se la superficie di separazione non è troppo grande, potete distogliere il microfono dalla fonte sonora disturbante. Potete anche usare pannelli in plexiglass di dimensioni opportune (1 x 1 m) o uno spesso tappeto per assorbire il suono indesiderato.

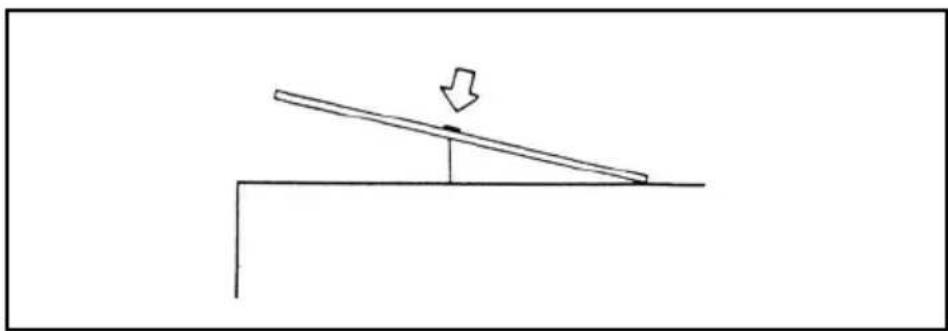

Fig. 7: Come attenuare le vibrazioni

- Potete raggiungere una buona attenuazione delle vibrazioni meccaniche interponendo materiali fonoassorbenti (p.e. schiuma elastica) sotto la superficie fonoriflettente.

Funzionamento: microfono a condensatore (autopolarizzato)

Caratteristica direzionale: omnidirezionale (semisferica)

Risposta in frequenza: da 20 a 20.000 Hz (su superficie di separazione molto grande)

Sensibilità a 1000 Hz: 20 mV/Pa (-33 dBV) rif. a 1 V/Pa (misurata con superficie di separazione di 1,5 x 1,5 m)

Pressione acustica limite a 1000 Hz per 1% di distorsione: 130 dB SPL

Livello di rumore equivalente IEC 60268-4 (pond.A): 16 dB-A

Rapporto segnale/rumore rif. a 1 Pa (pond.A): 78 dB

Impedenza elettrica: ≤ 600 Ohm

Impedenza di carico consigliata: ≥ 2000 Ohm

Tensione di alimentazione: 9 - 52 Volt alimentazione phantom secondo IEC 61938

Assorbimento corrente: 2 mA circa

Connettore: adattatore per alimentazione phantom con spina a 3 poli XLR integrato

Dimensioni esterne: 20 ø x 3 (28) mm

Peso netto: 30 g circa (senza cavo)

Questo prodotto corrisponde alle norme stabilite nella dichiarazione di conformità. Potete consultare la dichiarazione di conformità sul sito http://www.akg.com oppure richiederla tramite e-mail all'indirizzo: [e-mail]

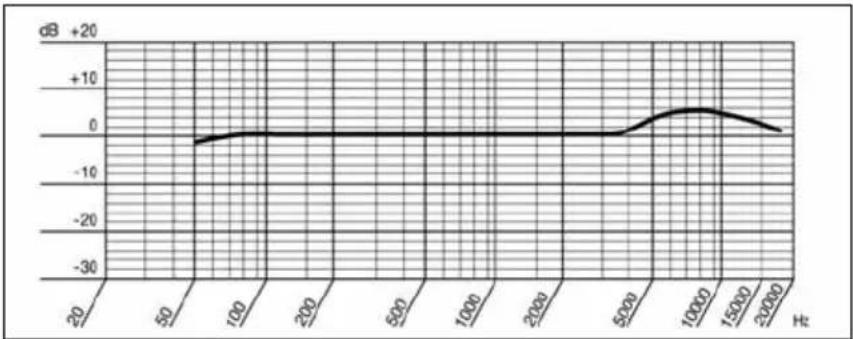

Risposta in frequenza

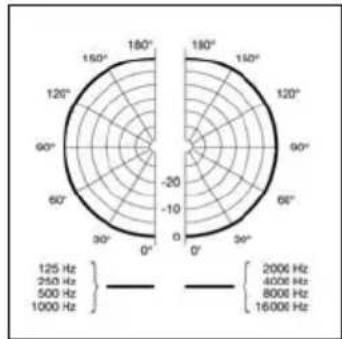

Diagramma polare

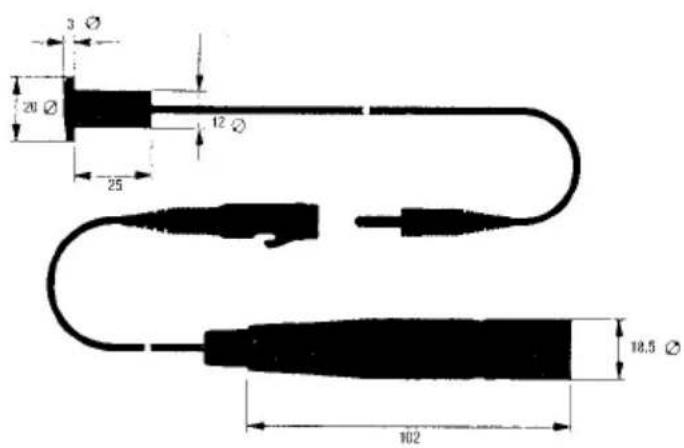

Disegno dimensionale
