MANUAL DE USUARIO Drum Set Session I AKG

¡Sirvase leer el manual antes de utilizar el equipo!2 Drum Set Session I Inhaltsverzeichnis

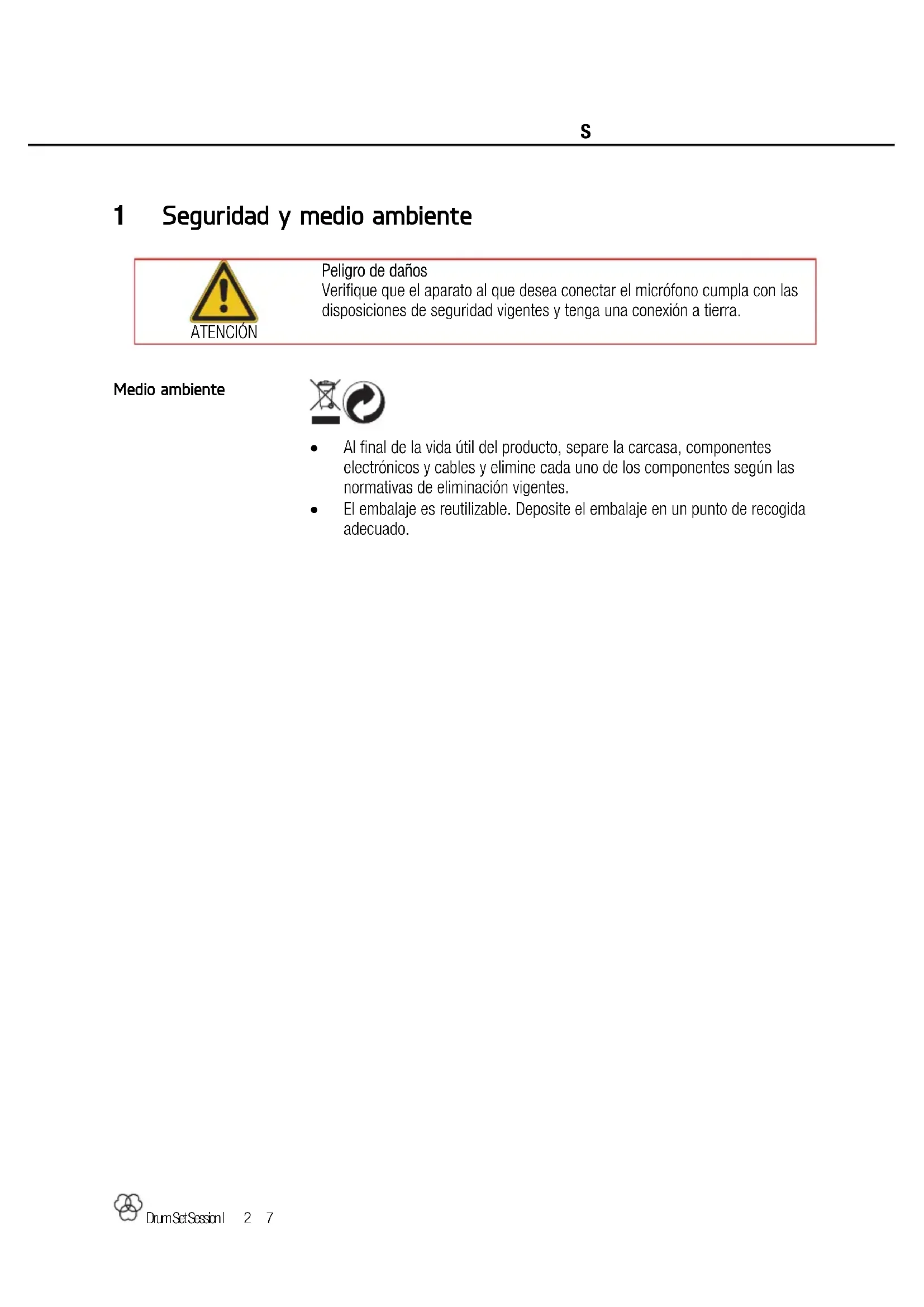

Seguridad y medio ambiente

ATENCIÓN Peligro de daños

Verifique que el aparato al que desea conectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra.

x Al final de la vida útil del producto, separe la carcasa, componentes electrónicos y cables y elimine cada uno de los componentes según las normativas de eliminación vigentes. x El embalaje es reutilizable. Deposite el embalaje en un punto de recogida adecuado. 1 Seguridad y medio ambiente Medio ambiente28 Drum Set Session I Descripción Gracias por haberse decidido por un producto de AKG. Lea atentamente las instrucciones de uso antes de utilizar el aparato y conserve las instrucciones para poder consultarlas siempre que sea necesario. ¡Esperamos que lo disfrute!

x Micrófono instrumental dinámico x Patrón polar cardioide x Para bombos, amplificadores de bajo e instrumentos de viento

x Micrófono instrumental dinámico x Patrón polar cardioide x Soporte H440 x Para tambores tom-tom, percusiones, amplificadores de guitarra, instrumentos de viento y caja

x Micrófono instrumental de condensador x Patrón polar cardioide x Para hi-hat, platillos y guitarras acústicas El micrófono emplea un auténtico transductor de condensador diseñado para alimentación Phantom de 48 V conforme a la norma IEC 61938. Ni el diafragma ni la placa posterior están polarizados de forma permanente, por lo que el micrófono necesita una fuente de alimentación externa. Función de preatenuación activable: Mediante el conmutador de preatenuación (1), situado en la parte posterior del micrófono, puede incrementar el límite de modulación en 20dB para realizar grabaciones a poca distancia sin distorsión. El conmutador de preatenuación evitará que el nivel de salida del micrófono, particularmente a bajas frecuencias, sobreexcite los microtransformadores utilizados en numerosas etapas de entrada de la mesa de mezclas.

Encontrará los accesorios opcionales en el catálogo/folleto actual de AKG o en www.akg.com. Su vendedor estará encantado de aconsejarle. 2 Descripción Introducción

Figura 1: Conmutador de preatenuación en la parte posterior del micrófono Accesorios opcionalesD r u m S e t S e s s i o n I 29

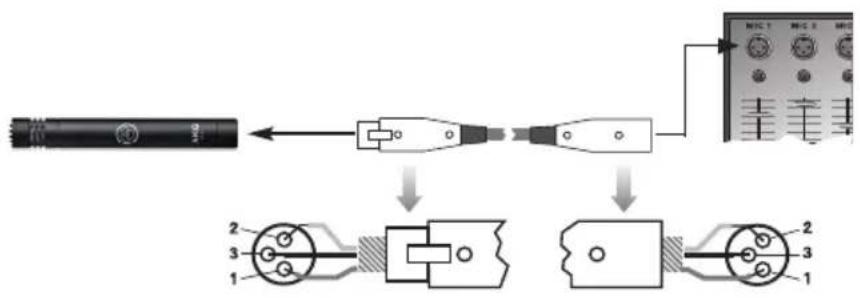

El micrófono dispone de una salida simétrica con conector XLR de 3 pines: Pin 1: Pantalla Pin 2: Señal+ Pin 3: Señal – Figura 2: Conexión a una entrada balanceada con alimentación Phantom

1) Use un cable XLR para conectar el micrófono a una entrada XLR

balanceada con alimentación Phantom.

2) Active la alimentación Phantom. (Consulte el manual de instrucciones del

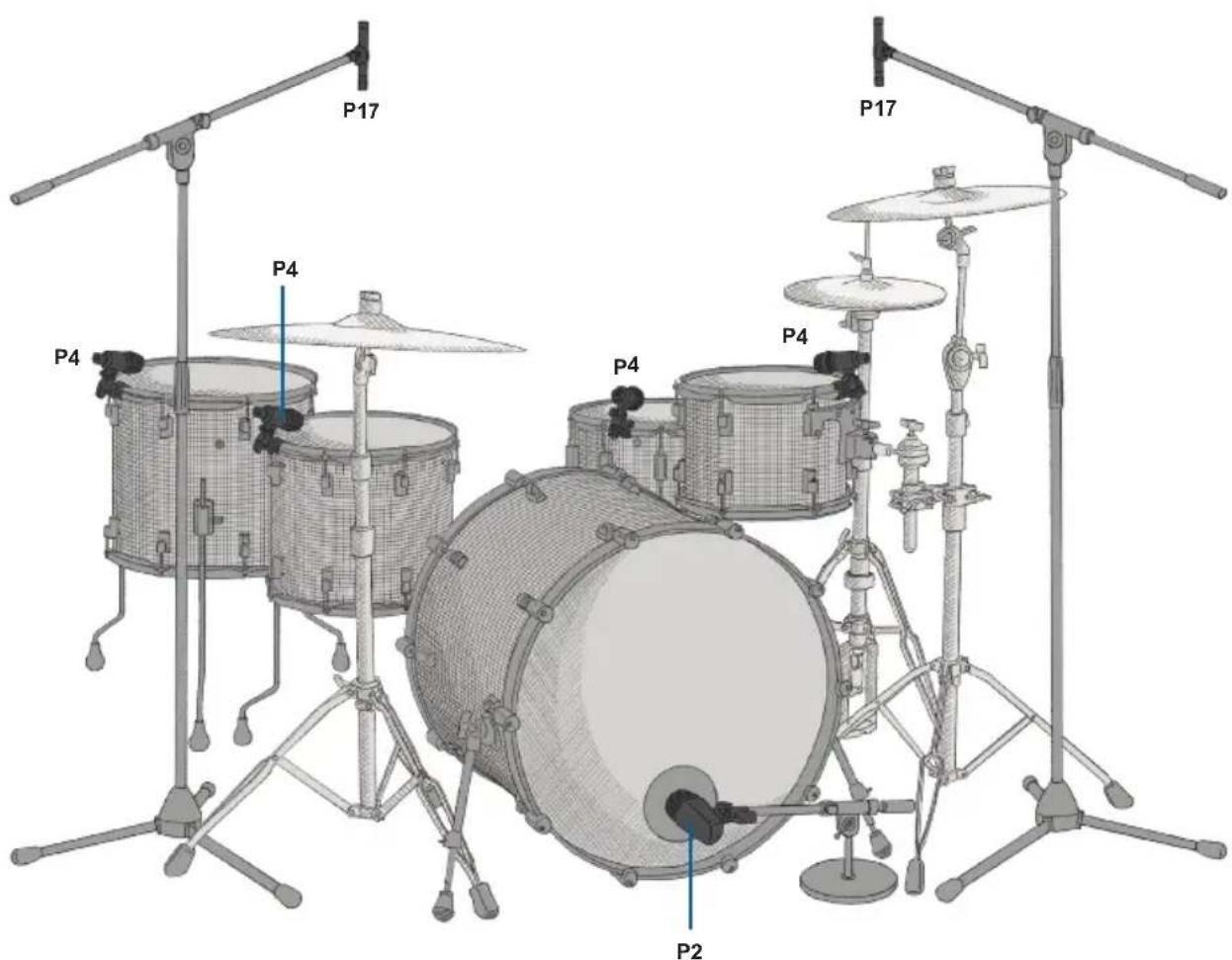

producto al que va a conectar su micrófono). 3 Conexión Conexiones Conexión del micrófono30 Drum Set Session I Aplicación

Limpieza x Limpie la superficie de la caja del micrófono con un paño humedecido con agua.

1) Desatornille la rejilla del micrófono en sentido contrario a las agujas del

2) Retire la pantalla antiviento interna de la rejilla y limpie la pantalla antiviento

3) Deje secar la pantalla antiviento durante toda la noche.

4) Coloque la pantalla antiviento en la rejilla y atornille esta en el micrófono en

el sentido de las agujas del reloj. 5 Limpieza Micrófono Pantalla antiviento interna (P2, P4)32 Drum Set Session I Corrección de errores Error Posible causa

No hay sonido El fader de canal o el regulador de la salida múltiple en la mesa de mezclas o el regulador de volumen del amplificador está en cero.

juste al nivel deseado el fader de canal o el regulador de la salida múltiple en la mesa de mezclas o el regulador de volumen del amplificador. El micrófono no está conectado a la mesa de mezclas o al amplificador.

Conecte el micrófono a la mesa de mezclas o al amplificador. El conector del cable no está conectado correctamente. Vuelva a conectar el conector del cable. Cable defectuoso.

Revise el cable y, si es necesario, sustitúyalo por otro. Distorsión El control de ganancia no está ajustado correctamente en la mesa de mezclas.

juste el control de ganancia de forma que desaparezca la distorsión. El micrófono produce un sonido sordo La suciedad de la pantalla antiviento interior o exterior atenúa las frecuencias altas. Limpie la pantalla antiviento interior o exterior.

6 Corrección de erroresD r u m S e t S e s s i o n I 33

Características técnicas Tipo:

micrófono dinámico de gran diafragma Patrón polar:

Respuesta en frecuencia:

Impedancia de carga recomendada:

Nivel máximo de presión acústica (D.A.T. 0,5 %): 157 dB SPL

Respuesta en frecuencia:

Impedancia de carga recomendada:

Nivel máximo de presión acústica (D.A.T. 0,5 %): 152 dB SPL

auténtico micrófono de condensador de gradiente de presión con diafragma de ½” Patrón polar:

Respuesta en frecuencia:

Impedancia de carga recomendada:

Nivel máximo de presión acústica (D.A.T. 0,5 %): 135 / 155 dB SPL (0 / -20 dB)

limentación fantasma:

Este producto corresponde con las normas indicadas en la declaración de conformidad. Puede solicitar la declaración de conformidad por correo electrónico a sales@akg.com 7 Características técnicas
