BEDIENUNGSANLEITUNG Drum Set Session I AKG
BEDIENUNGSCANLEITUNG 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USERINSTRUCTIONS 10
1 Sicherheit und Umwelt 3
Umwelt 3
2 Beschreibung 4
Einleitung 4
P2 4
P4 4
P17 4
Optionales Zubehör 4
3 Anschluss an Audiogeräte 5
Anschlussbelegung 5
Anschlieben des Mikrofons. 5
4 Anwendung 6
5 Reinigung 7
Mikrofon 7
Innen-Windschutz (P2, P4) 7
6 Fehlerbehebung 8
7 Technische Daten. 9
P2 9
P4 9
P17 9

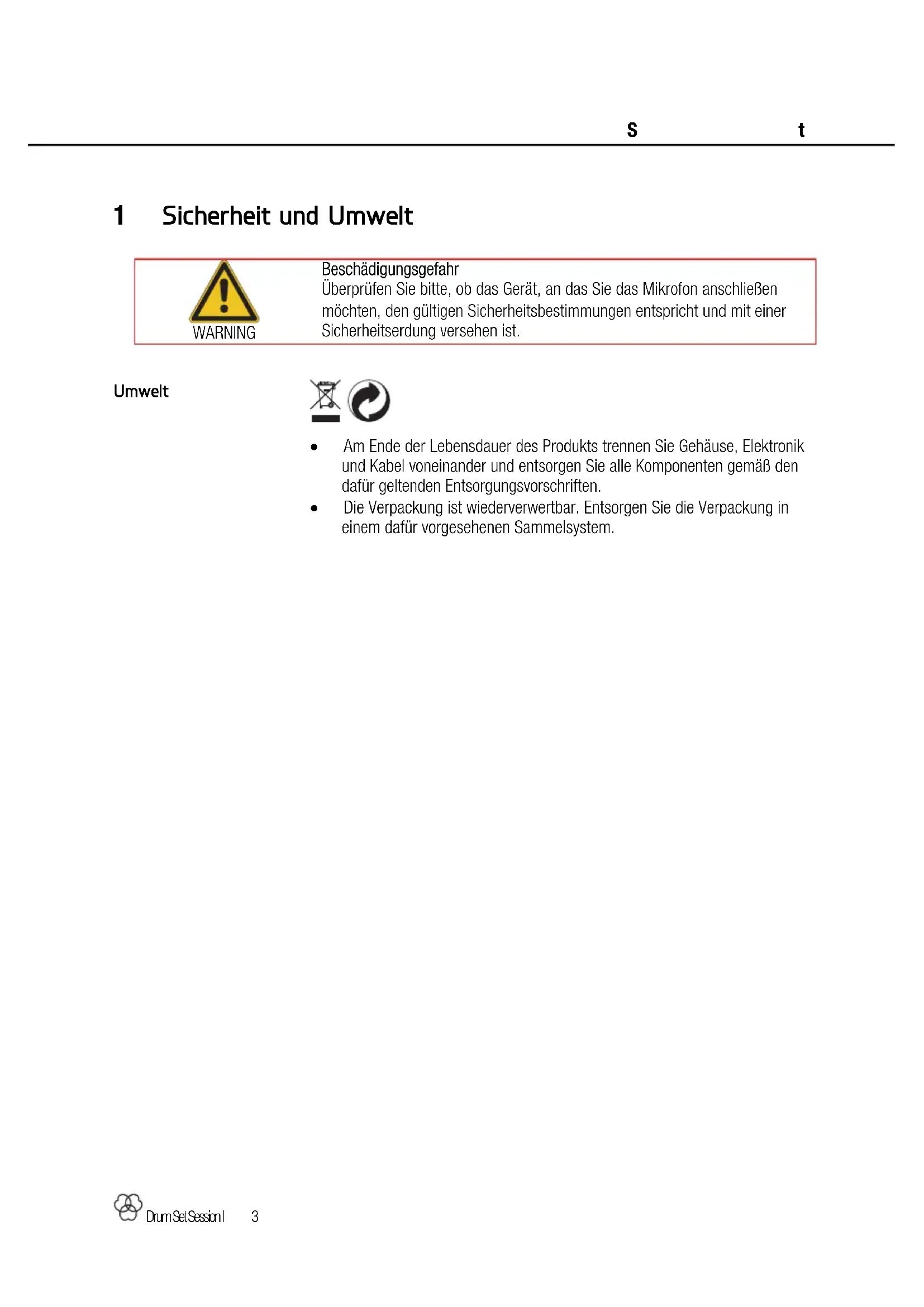

1 Sicherheit und Umwelt
Beschädigungsgefahr
Überprüfen Sieitte,ob das Gerät,an das Sie das Mikrofon anschlieben möchten,den gultigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserding versehen ist.
Umwelt
- Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem damit vorgesehenen Sammelsystem.
2 Beschreibung
Einleitung
Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin nachschlagen konnen. Wir wünschen Ihnen viel Spa!
P2
Dynamisches Instrumentalmikrofon
Nierenfornige Richtcharakteristik
- Für Bass Drum, Bassversteller, Blasinstrumente
P4
Dynamisches Instrumentalmikrofon
Nierenfornige Richtcharakteristik
- Halterung H440
Fur Toms, Percussions, Gitarrenversteller, Blasinstrumente, Snare Drum
P17
Kondensator - Instrumentalmikrofon
Nierenförmige Richtcharakteristik
Fur Hi-Hat, Becken, akustische Gitarren
Das Mikrofon verwendet einen Kondensatorwandler, der für 48-Volt-Phantomspeisung nach IEC 61938
geeignet ist. Weder die Membran noch die rückseite Elektrode sind dauerhaft polarisiert. Daher besteht das Mikrofon eine externe Stromversorgung.
Zuschaltbare
Vorabschwachungsfunktion: Mithilfe des Wahlschalters für
Vorabschwachung (1) an der Rückseite des Mikrofons konnen Sie die
Aussteuerungsgrenze für verzerrungsfrei Nahfeldaufnahmen um 20 dB erhöhen. Der Wahlschalter für Vorabschwachung verhindert, dass der Ausgangspiegel des Mikrofons,
besonderss bei tiefen Frenquenzen, die in vielen Mischpult-Eingangsstufen usw. verwendeten Kleinsttransformatoren übersteuert.
Abbildung 1: Wahlschalter für Vorabschwächung an der Rückseite des Mikrofons
Optionales Zubehör
Optionales Zubehor finden Sie im aktuellen AKG-Katalog / Folder oder auf www.akg.com. Ihr Handler berät Sie bisher.
3 Anschluss an Audiogeräte
Anschlussbelegung
Das Mikrofon besitz einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:
Pin 1: Schirm
Pin 2: Signal +
Pin 3: Signal -

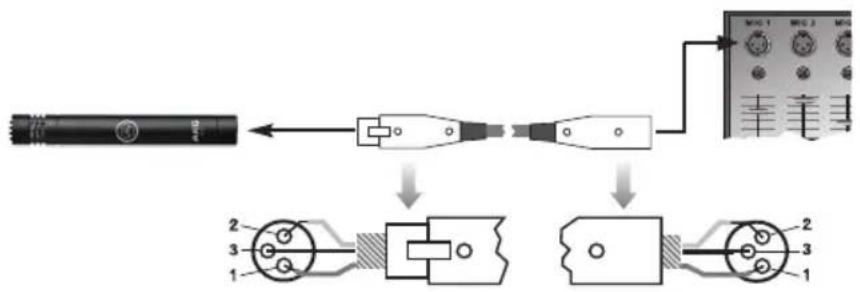

Abbbildung 2: Anschluss an einen symmetrischen Eingang mit Phantomspeisung
AnschlieBen des Mikrofons
1) Verwenden Sie ein XLR Kabel um das Mikrofon zu einem symmetrischen XLR Eingang mit Phantomspeisung zu verbinden.
2) Schalten Sie die Phantomspeisung ein. (Weitere Hinweise finden sie in der Bedienungsanleitung des entsprechenden Gerätes)

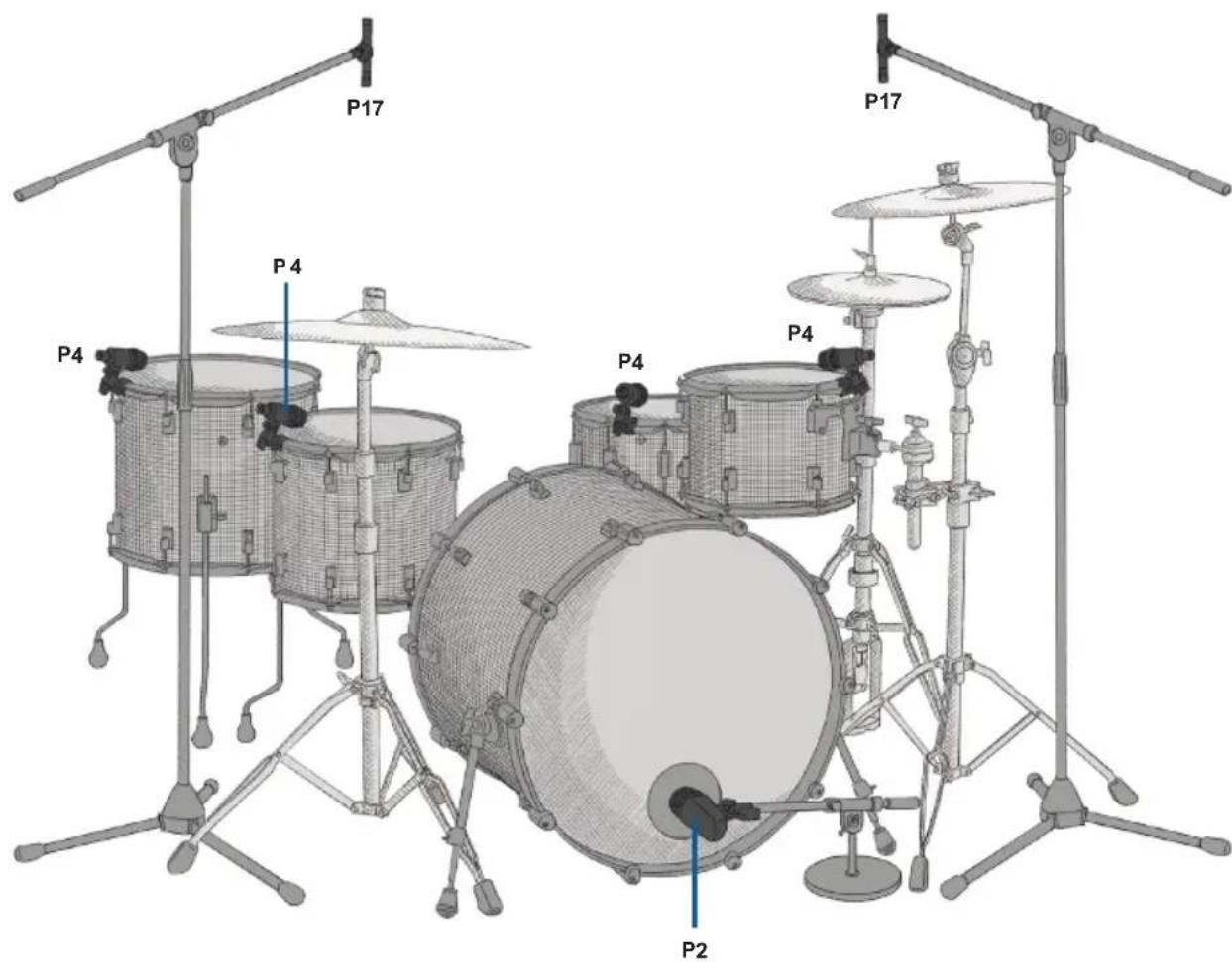

4 Anwendung
5 Reinigung
Mikrofon
Innen-Windschutz (P2, P4)
- Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.
1) Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.
2) Nehmen Sie den Windschutz aus der Gitterkappe Heraus und reinigen Sieden Windschutz mit Seifenwasser.
3) Lassen Sie den Windschutz über Nacht trocknen.
4) Legen Sie den Windschutz in die Gitterkappe und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.
6 Fehlerbehebung
| Fehler Mögliche Ursache | Abhilfe | |
| Kein Ton Kanal-Fader oder | Summenpegelregler am Mischpult oder Lautstärkeregler des Verständerkers steht auf Null. | Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verständerkers auf gewünschten Pegel einstellen. |
| Mikrofon nicht an Mischpult oder Verständker angeschlossen. | Mikrofon an Mischpult oder Verständker anschließen. | |
| Kabelstecker nicht richtig angehestekt. | Kabelstecker nochmals anstecken. | |
| Kabel defekt. | Kabel überprüfen und falls nötig ersetzen. | |
| Verzerrungen Gain-Regler am Mischpult nicht richtig eingestellt. | Gain-Regler so einstellen, dass Verzerrungen verschwinden. | |
| Mikrofon klingt dumpf Verschmutzter Innen- oder Außenwindschutz dampft hohe Frequenzen. | Innen- bzw. Außenwindschutz reinigen. | |
7 Technische Daten
| P2 | Typ: | DynamischesGroßmembran-Mikrofon |
| Richtcharakteristik: | Niere | |
| Frequenzgang: | 20 Hz bis 16 kHz | |
| Empfohlene Lastimpedanz: | ≥ 2000 Ohm | |
| Empfindlichkeit: | 2,5 mV/Pa | |
| Grenzschalldruck für 0,5% Klirrfaktor: | 157 dB SPL | |
| P4 | Typ: | Dynamisches Mikrofon |
| Richtcharakteristik: | Niere | |
| Frequenzgang: | 40 Hz bis 18 kHz | |
| Empfohlene Lastimpedanz: | ≥ 2000 Ohm | |
| Empfindlichkeit: | 2,5 mV/Pa | |
| Grenzschalldruck für 0,5% Klirrfaktor: | 152 dB SPL | |
| P17 | Typ: | 1/2" Membrankondensatormikrofon |
| Druckgradientenempfänger | ||
| Richtcharakteristik: | Niere | |
| Frequenzgang: | 20 Hz bis 20 kHz | |
| Empfohlene Lastimpedanz: | ≥ 1000 Ohm | |
| Empfindlichkeit: | 15 mV/Pa (-36,5 dBV) | |
| Grenzschalldruck für 0,5% Klirrfaktor: | 135 / 155 dB SPL (0 / -20 dB) | |
| Phantomspeisung: | 48 V ±4 V nach IEC 61938 | |
| Vorabschwächung: | -20 dB |
Dieses Produkt entspricht den in der Konformitätserkläragung angegebenen Normen. Sie können die Konformitätserkläragung per E-Mail von sales@akg.com anfordern.
