Caractéristiques techniques	Microphones dynamiques adaptés à la prise de son d'instruments de percussion.
Type de microphone	Dynamique
Réponse en fréquence	20 Hz - 20 kHz
Impédance	300 Ohms
Utilisation	Idéal pour les enregistrements en studio et les performances live.
Accessoires inclus	Supports de microphone et câbles.
Maintenance	Nettoyer régulièrement les grilles et vérifier les câbles pour éviter les interférences.
Sécurité	Éviter l'exposition à l'humidité excessive et aux températures extrêmes.
Informations générales	Compatible avec la plupart des systèmes de sonorisation.

FOIRE AUX QUESTIONS - Drum Set Session I AKG

Comment connecter le microphone AKG Drum Set Session I à ma console de mixage ?

Utilisez un câble XLR pour connecter chaque microphone à l'entrée correspondante de votre console de mixage. Assurez-vous que la console est éteinte avant de faire les connexions.

Quel est le meilleur placement pour les microphones du kit AKG Drum Set Session I ?

Pour un son optimal, placez le microphone de grosse caisse à l'intérieur du fût, à environ 10 cm du beater. Les microphones pour les toms doivent être positionnés à 5-10 cm au-dessus de la peau, et le microphone de caisse claire au-dessus de la peau, orienté vers le centre.

Les microphones du kit sont-ils alimentés par batterie ?

Non, les microphones du AKG Drum Set Session I ne nécessitent pas d'alimentation par batterie. Ils fonctionnent avec une connexion XLR standard.

Comment puis-je réduire les bruits de fond lors de l'enregistrement ?

Utilisez des microphones directionnels et placez-les aussi près que possible des sources sonores. Évitez également les surfaces réfléchissantes dans votre salle d'enregistrement.

Quel type de préamplificateur est recommandé pour les microphones du kit ?

Il est recommandé d'utiliser un préamplificateur de qualité qui offre une bonne réponse en fréquence et un faible bruit. Les préamplificateurs à lampe peuvent apporter une chaleur supplémentaire au son.

Les microphones du kit AKG Drum Set Session I sont-ils compatibles avec des enregistreurs portables ?

Oui, tant que votre enregistreur portable dispose d'entrées XLR, vous pouvez utiliser les microphones du kit AKG Drum Set Session I.

Comment nettoyer et entretenir les microphones ?

Essuyez les microphones avec un chiffon doux et sec après chaque utilisation. Évitez d'utiliser des produits chimiques agressifs et ne pas immerger les microphones dans l'eau.

Que faire si un microphone ne fonctionne pas ?

Vérifiez d'abord les connexions et les câbles. Essayez un autre câble ou une autre entrée de votre console. Si le problème persiste, contactez le service après-vente d'AKG.

Y a-t-il une garantie pour le kit AKG Drum Set Session I ?

Oui, le kit est généralement garanti pendant une période d'un an à partir de la date d'achat. Conservez votre reçu pour faire valoir la garantie.

MODE D'EMPLOI Drum Set Session I AKG

Veuillez dire cette notice avant d'utiliser le système!

MODO DE EMPLEO 26

1 Sécurité et environnement 19

Environnement 19

2 Description 20

Introduction 20

P2 20

P4 20

P17 20

Accessoires en option 20

3 Connexion 21

Brochage 21

Comment connecter le microphone 21

4 Application 22

5 Nettoyage 23

Microphone 23

Bonnette anti-vent interne (P2, P4) 23

6 Elimination des erreurs 24

7 Caracteristiques techniques. 25

P2 25

P4 25

P17 25

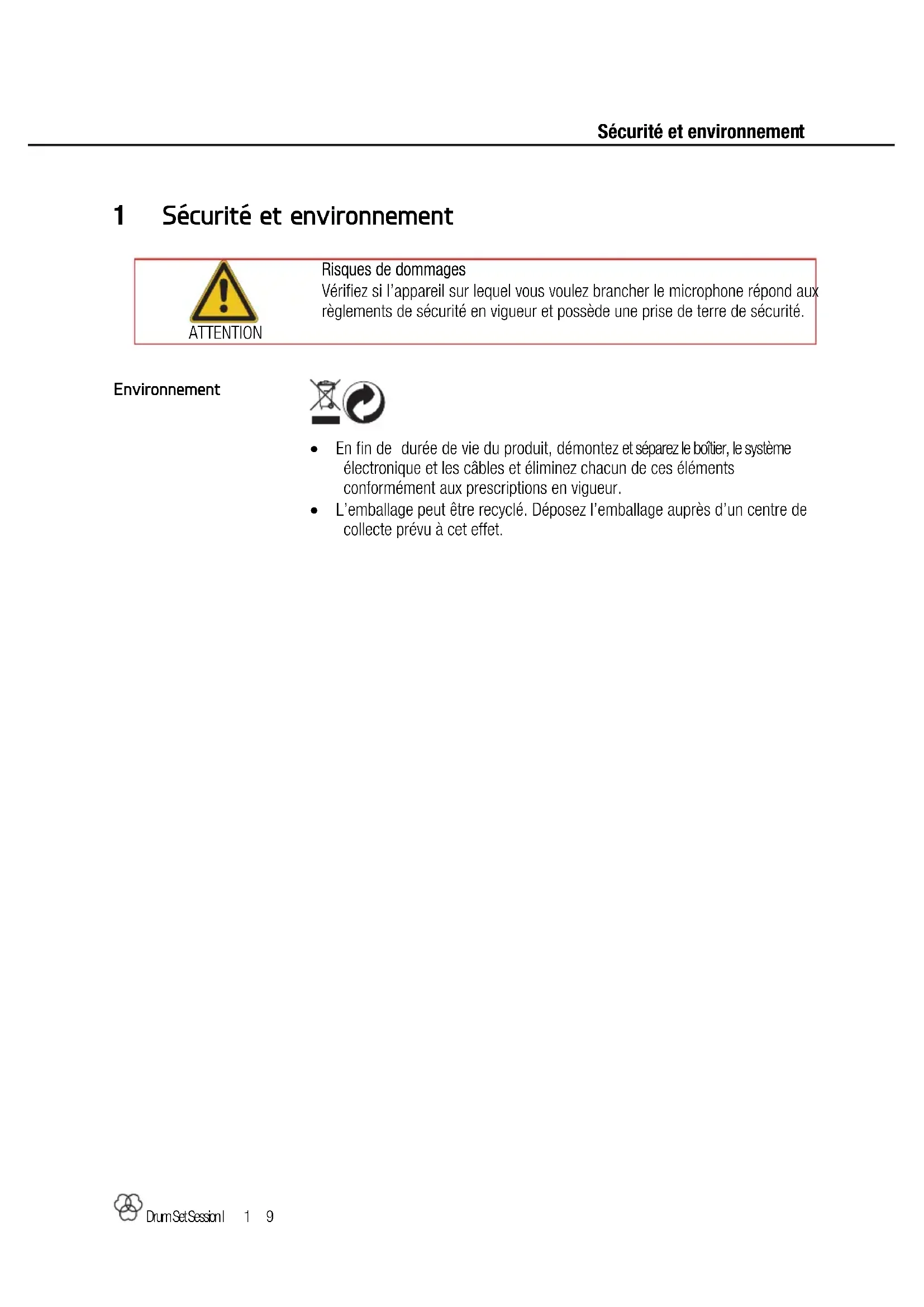

1 Sécurité et environnement

Risques de dommages

Vérifiez si l'appareil sur lequel vous VOULEZ brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.

Environnement

• En fin de durée de vie du produit, démonze et séparez le boitier, le systèmelectronique et les cables et éliminez chacun de ces éléments conformément aux prescriptions en viqueur.

L'emballage peut etre recycle.Deposez I'emballage aupres d'un centre de collecte prevu a cet effet.

2 Description

Introduction

Merci d'avoir choisi un produit AKG. Lisez attentivement et intégralement le mode d'emploi avant d'utiliser l'appareil. Conservez le mode d'emploi en lieu sur pour pouvoir vous y reporter à tout moment. Nous vous souhaitons beaucoup d'amusement!

P2

• Microphone instrumental dynamique
• Diagramme polaire cardioïde
  Pour Bass Drum, amplificateur de graves, instruments à vent

P4

• Microphone instrumental dynamique
• Diagramme polaire cardioïde
  Support H440
• Pour Toms, percussions, amplificateurs de guitare, instruments à vent, Snare Drum

P17

• Condensateur - microphone instrumental
• Diagramme polaire cardioïde
• Pour Hi-Hat, cymbales, guitares acoustiques

Le microphone est doté d'un transducteur electrostatique
veritable concu pour une alimentation fantôme de 48 V
son CEI 61938. Ni le diaphragme, ni la contre-électrode ne sont polarisés de façon permanente; le microphone a donc besoin d'une alimentation externe.

Fonction de pré-atténuation enclenchable: A l'aide du sélecteur de pré-atténuation (1) à l'arrête du microphone, vous pouvez augmenter le niveau limite de 20 dB pour des enregistements en champ proche sans distorsion. Le sélecteur de pré-atténuation empêche que le niveau de sortie du microphone ne dépasse les petits transformateurs souvent utilisés dans les entrées des tables de mixage, e basses.

Figure 1: Sélecteur de pré-atténuation à l'arrête du microphone

Accessoires en option

Pour les accessoires en option, consultez le catalogue AKG actuel ou allez sur www.akg.com. Notre revendeur se fera un prise de vous conseiller.

3 Connexion

Brochage

Le microphone fournit une sortie équilibrée sur connecteur male 3 points type XLR:

Broche 1: terre

Broche 2: point chaud

Broche 3: point froid

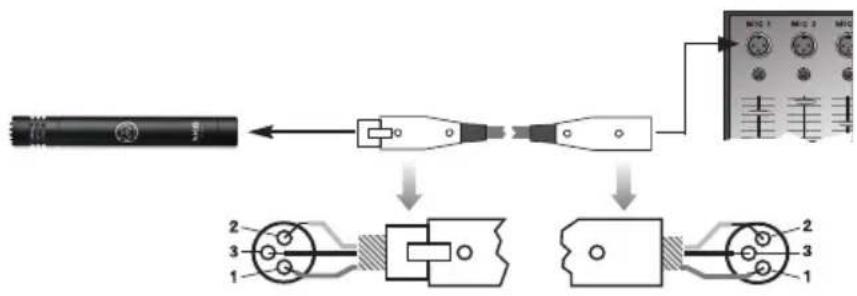

Figure 2: Connexion sur une entree symetrique avec alimentation fantome

Comment connecter le microphone

1) Utilisez un cable XLR pour connecter le microphone à une entrée XLR symétrique avec alimentation fantôme.
2) Mettez l'alimentation fantôme sous tension. (Consultez le manuel de l'utilisateur de l'appareil auquel vous connectez votre microphone.)

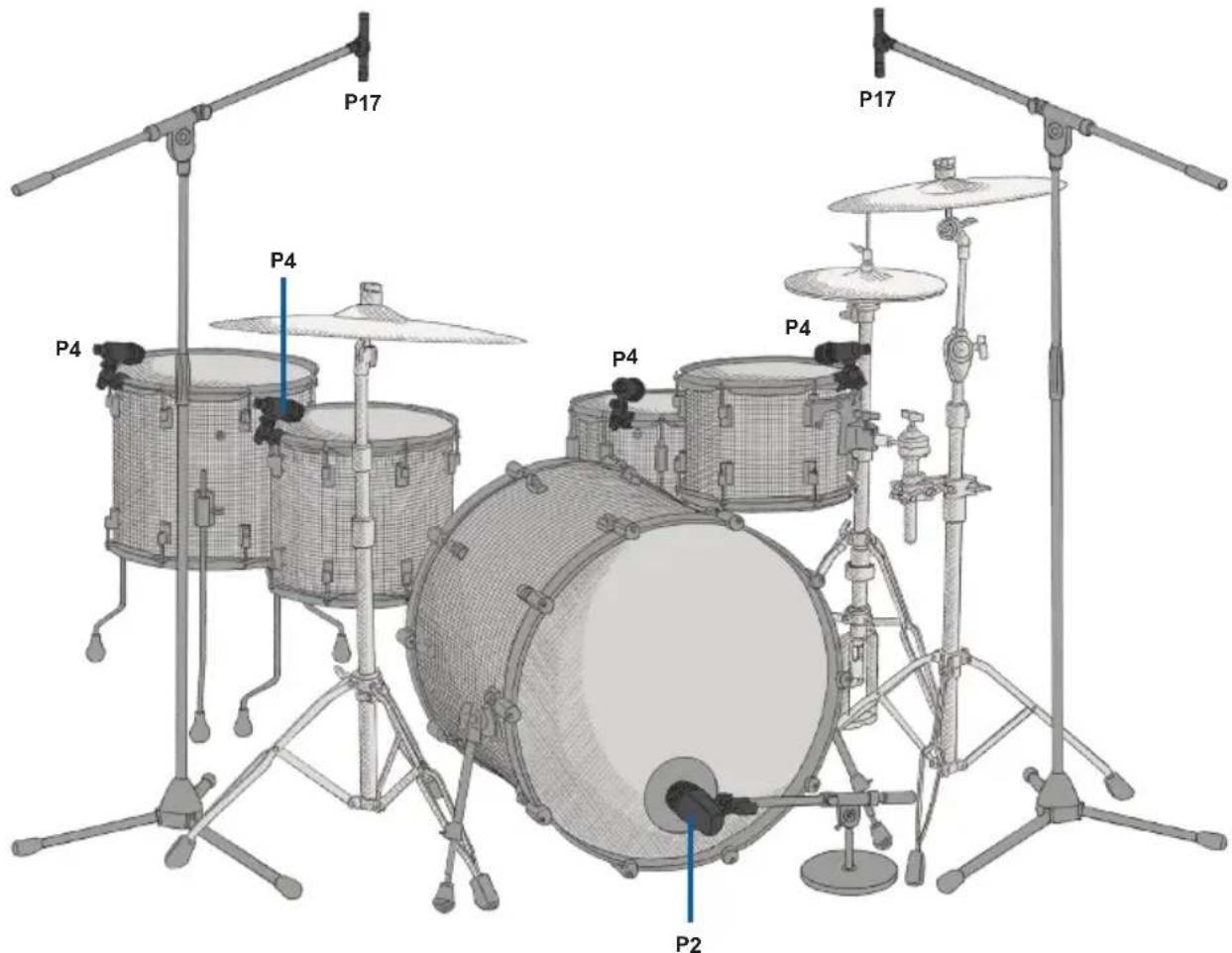

4 Application

5 Nettoyage

Microphone

Bonnette anti-vent interne (P2, P4)

• Pour nettoyer le micro, utilisez un chiffon légarement humide, jamais un chiffon mouillé.

1) Dévissez le capuchon grillé du microphone en le tournant dans le sens antihoraire.
2) Retirez la bonnette anti-vent du capuchon grillagé, puis nettoyez-la à l'eau savonneuse.
3) Laissez secher la bonnette anti-vent durant la nuit.
4) Placez la bonnette anti-vent dans le capuchon grillage, puis vissez le capuchon grillage sur le microphone dans le sens horaire.

6 Élimination des erreurs

Erreur Cause possible		Dépannage
Pas de son Le fader de canal ou le régulateur de niveau global sur la table de mixage ou le régulateur de volume de l'amplificateur est sur zéro.	Régler le fader de canal ou le régulateur de niveau global sur la table de mixage ou le régulateur de volume de l'amplificateur au niveau youlu.
	Microphone déconnecté de la table de mixage ou de l'amplificateur.	Connector le microphone à la table de mixage ou à l'amplificateur.
	Fiche du cable mal connectée.	Reconnecter la fiche du cable.
	Câble défectueux.	Contrôler le cable et le replacer si nécessaire.
Distorsions Régulateur Gain mal régle sur la table de mixage.	Régler le régulateur Gain de façon à faire disparaitre les distorsions.
Le microphone bourdonne	Une protection contre le vent interieure ou extérieure encrassée absorbe les fréquences haute.	Nettoyer la protection contre le vent interieure ou extérieure.

7 Caracteristiques techniques

P2	Type:	Microphone dynamique à grande分子 membrane
	Diagramme polaire:	cardioïde
	Réponse en fréquence:	de 20 Hz à 16 kHz
	Impédance de charge recommandée:	≥ 2000 ohms
	Sensibilité:	2,5 mV/Pa
	Niveau maxi. de pression sonore (d.t.h. = 0,5 %):	157 dB SPL
P4	Type:	Microphone dynamique
	Diagramme polaire:	cardioïde
	Réponse en fréquence:	de 40 Hz à 18 kHz
	Impédance de charge recommandée:	≥ 2000 ohms
	Sensibilité:	2,5 mV/Pa
	Niveau maxi. de pression sonore (d.t.h. = 0,5 %):	152 dB SPL
P17	Type:	1/2" diaphragme, microphone électrostatique à polarisation externe
	Diagramme polaire:	cardioïde
	Réponse en fréquence:	de 20 Hz à 20 kHz
	Impédance de charge recommandée:	≥ 1000 ohms
	Sensibilité:	15 mV/Pa (-36,5 dBV)
	Niveau maxi. de pression sonore (d.t.h. = 0,5 %):	135 / 155 dB SPL (0 / -20 dB)
	Alimentation fantôme:	48 V ±4 V selon CEI 61938
	Pré-attenuateur:	-20 dB

Ce produit répond aus normes indiquées sur le certificat de conformité. Vous pouvez demander le certificat de conformité auprès de [e-mail]
