CD160 - Reproductor/grabador de cd TASCAM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reproductor/grabador de CD
Marca	Tascam
Modelo	CD160

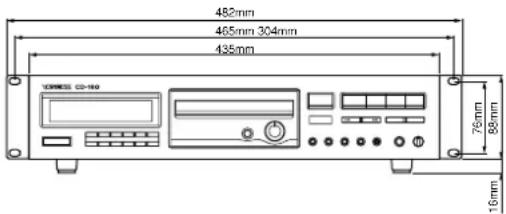

Dimensiones (An x Pr x Al)	465 x 304 x 88 mm
Alimentación	120 V CA, 60 Hz (EE. UU./Canadá) ; 230 V CA, 50 Hz (Reino Unido/Europa) ; 240 V CA, 50 Hz (Australia)
Discos compatibles	CD 8 cm, CD 12 cm, CD-R, CD-RW
Funciones principales	Reproducción aleatoria, programación (hasta 32 pistas), repetición (ONE/ALL/A-B), control de tono (Pitch Control -5% a +7%), control de introducciones (Intro Check 10s), localización automática (Auto Cue), búsqueda musical (SKIP/SEARCH)
Salidas analógicas	RCA estéreo (L/R) : nivel nominal -10 dBV (0,3 V), impedancia de salida 1 kΩ
Salida de auriculares	Jack estéreo estándar, nivel máx. 110 mV (carga 32 Ω)
Respuesta en frecuencia	20 Hz a 20 kHz ±1,5 dB
Relación señal/ruido	Superior a 90 dB (1 kHz)
Distorsión armónica total	Inferior a 0,01 % (1 kHz)
Separación de canales	Superior a 85 dB (1 kHz)
Rango de variación de velocidad	-5 % a +7 %
Mantenimiento y limpieza	Use un paño limpio y seco; no use disolventes químicos, aerosoles, bencina o diluyentes. Para los discos, limpie del centro hacia afuera con un paño suave.
Seguridad	No abra la carcasa (riesgo de descarga eléctrica). Evite la exposición directa al sol, calor, humedad, vibraciones y polvo. Desenchufe tirando del enchufe, no del cable. Mantenga el sensor láser limpio y cierre la bandeja.
Información general	Convertidor D/A lineal de 16 bits, frecuencia de muestreo 44,1 kHz. Control remoto por infrarrojos con pilas AA (R6).

Preguntas frecuentes - CD160 TASCAM

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente conectado a una toma de corriente con el voltaje adecuado. Asegúrese de que la toma no esté defectuosa. Si el problema persiste, contacte a su distribuidor.

¿Por qué el reproductor no lee el disco?

Verifique que el disco esté insertado con la etiqueta hacia arriba. Limpie la superficie del disco con un paño suave desde el centro hacia afuera. Asegúrese de que el disco no esté rayado ni agrietado. Si el disco es un CD-R o CD-RW, su compatibilidad puede ser limitada.

No hay sonido en la salida de audio, ¿qué hacer?

Verifique las conexiones entre los conectores LINE OUT del reproductor y las entradas CD/AUX de su amplificador. Asegúrese de que los conectores RCA estén bien insertados y que los colores coincidan (blanco a la izquierda, rojo a la derecha). Verifique que el amplificador esté encendido y el volumen ajustado.

El sonido salta o el reproductor emite un zumbido

Para el sonido saltante, verifique que el reproductor no esté expuesto a vibraciones o golpes. Limpie el disco. Para el zumbido, asegúrese de que los conectores RCA estén bien conectados. Aleje el reproductor de transformadores o motores.

¿Cómo usar la función de reproducción aleatoria?

En modo de parada, presione la tecla RANDOM. El indicador RANDOM se enciende. Presione PLAY para iniciar la reproducción aleatoria de todas las pistas. Para desactivar, presione STOP y luego presione RANDOM nuevamente.

¿Cómo programar una lista de reproducción?

En modo de parada, presione PROGRAM (el indicador MEMORY se enciende). Use las teclas numéricas para ingresar los números de pista en el orden deseado (hasta 32). Presione PLAY para comenzar. Para verificar el programa, use CHECK. Para borrar, mantenga presionado CLEAR durante 2 segundos.

El mando a distancia no funciona, ¿qué hacer?

Verifique que el interruptor POWER del reproductor esté en ON. Asegúrese de que las pilas estén instaladas correctamente (respete las polaridades + y -). Reemplace las pilas por unas nuevas si es necesario. Dirija el mando hacia el sensor frontal y retire cualquier obstáculo.

¿Cómo ajustar el tono del sonido (Pitch Control)?

En modo de parada, presione la tecla PITCH CONTROL (se enciende). Gire la perilla PITCH CONTROL hacia la derecha para acelerar (hasta +7 %) o hacia la izquierda para ralentizar (hasta -5 %). Tenga en cuenta que la salida digital se desactiva en modo Pitch Control.

El disco está sucio, ¿cómo limpiarlo?

Use un paño suave y seco. Limpie suavemente la superficie del disco desde el centro hacia afuera. Nunca use productos químicos como aerosoles, bencina, diluyentes o líquidos antiestáticos, ya que dañarían la superficie.

¿Cómo repetir una sección específica de una canción (A-B)?

Durante la reproducción, presione la tecla A-B en el punto de inicio A (los indicadores REPEAT y A- se encienden). Presione nuevamente A-B en el punto final B (REPEAT y A-B se encienden). La sección A-B se reproducirá en bucle. Para cancelar, presione una vez A-B para volver a la reproducción normal.

MANUAL DE USUARIO CD160 TASCAM

Lea lo siguiente antes de poner en funcionamiento el aparato

• Elija con cuidado el lugar de instalación para su aparato. No lo coloque a la luz solar directa o cerca de fuentes que generen calor. Evite también lugares expuestos a vibraciones y muy polvorientos, calurosos, fríos o húmedos. Manténgalo alejado de fuentes de zumbidos tales como transformadores o motores.
• No abra el gabinete ya que esto podría producir daños en los circuitos o electrochoques. Si entrara algún objeto en el interior del aparato, póngase en contacto con su concesionario.
• No toque los discos con los dedos sucios. Nunca coloque un disco que tenga la superficie rayada.
• Al desenchufar el cordón del tomacorriente, tire siempre de la clavija, nunca del cordón.
• Para mantener limpio el fonocaptor laser, no lo toque y no olvide cerrar la bandeja portadisco.
• No utilice solventes químicos para limpiar el aparato ya que podría dañar el acabado. Use un paño seco y limpio.
  ●Guarde este manual en un lugar seguro para usarlo como referencia en el futuro.

Manipulación de discos

Este aparato ha sido específicamente diseñado para la reproducción de compact disc con la marca 125c. No pueden reproducirse otros discos.

• Coloque siempre el compact disc en la bandeja con la etiqueta hacia arriba. (Los compact disc pueden reproducirse de un solo lado.)
• Para sacar el disco de su caja, presione el centro de la caja y retire el disco sujetándolo por los bordes con cuidado.

Modo correcto de sacar el disc

Modo correcto de sujetar el disc

- Debe limpiarse cuidadosamente la superficie grabada con un paño suave eliminando las huellas digitales y el polvo.

Limpiar radialmente

• No utilice productos químicos tales como pulverizadores para limpiar discos, pulverizadores o líquidos antiestáticos, bencina o diluyente para limpiar los compact disc. Tales productos dañarán irreparablemente la superficie plástica del disco.
  ●Guarde siempre los discos en sus cajas luego de escucharlos para evitar rayas de consideración que podrían hacer "saltar" el fonocaptor laser.
• No deje los discos expuestos a la luz directa del sol o en lugares con alta humedad y temperatura por mucho tiempo. Una prolongada exposición a altas temperaturas puede alabear el disco.
• No fije papeles ni escriba con un bolígrafo sobre la superficie de la etiqueta.

Cuidado con la condensación

Cuando se cambia el reproductor (o un compact disc) de un lugar frío a otro cálido o cuando se utiliza luego de un cambio brusco de temperatura, existe el peligro de condensación. El vapor de agua en el aire puede condensarse en el mecanismo o en el fonocaptor laser. Si se forman gotas de agua en estas partes, será imposible lograr una reproducción adecuada debido a que el laser no leerá correctamente la información del disco. Para prevenir esto, si va a utilizar el reproductor en un lugar donde pueda producirse condensación, déjelo durante 1 ó 2 horas enchufado en un tomacorriente de alterna según la cantidad de condensación. De este modo, el reproductor se estabilizará según la temperatura de la zona circundante.

Conexiones

Antes de efectuar las conexiones, lea detenidamente el manual de instrucciones del amplificador estereofónico y apague el amplificador y el reproductor.

Atención

Si el reproductor de discos compactos interfiere con el sintonizador, el televisor, etc., deje una distancia razonable entre ellos.

■Auriculares

Cuando emplee los auriculares, conecte el enchufe de los mismos al jack PHONES.

- Ajuste el nivel de la salida de señales del jack phones.

■ Cordón de alimentación

Asegúrese de conectar el cordón de alimentación a un tomacorriente de CA que tenga el voltaje correcto.

- Sujete el enchufe para enchufar o desenchufar el cordón de alimentación.

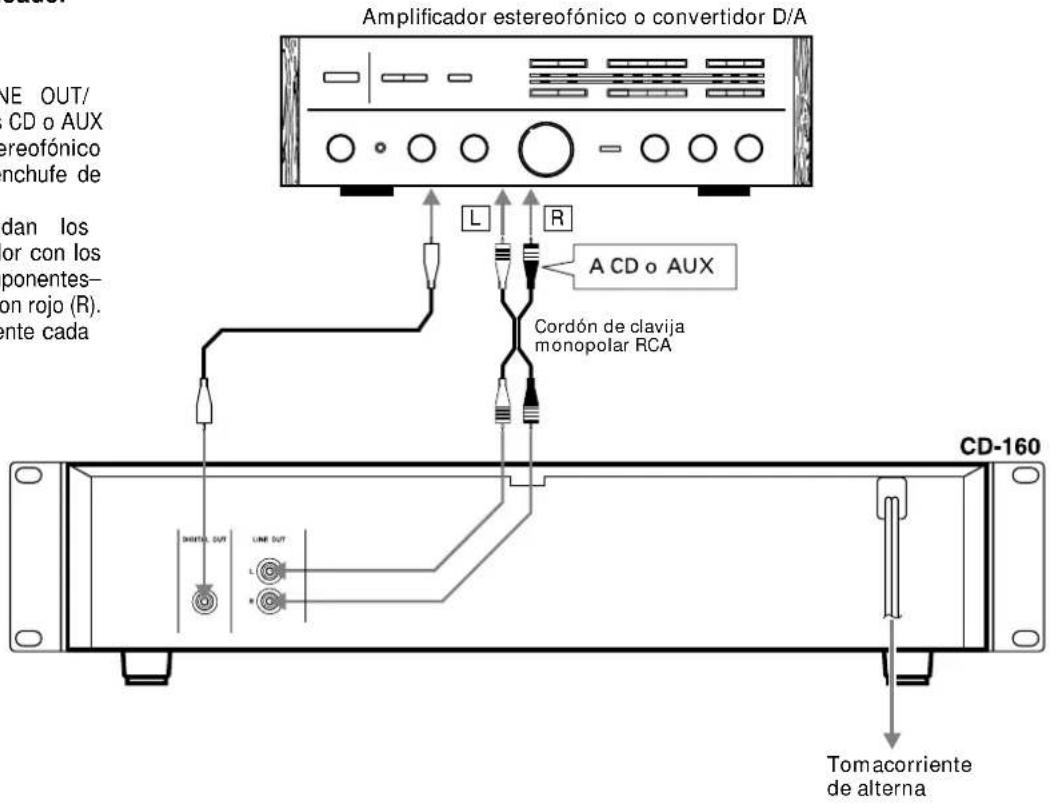

■Conexión con un amplificador

Terminales LINE OUT

• Conecte los terminales LINE OUT/DIGITAL OUT a los terminales CD o AUX del amplificador estereofónico empleando un cordon con enchufe de clavija RCA.
• Asegúrese de que coincidan los enchufes con códigos de color con los jacks correctos en los componentes—blanco con blanco (L) y rojo con rojo (R).
• Asegúrese de insertar firmemente cada enchufe.

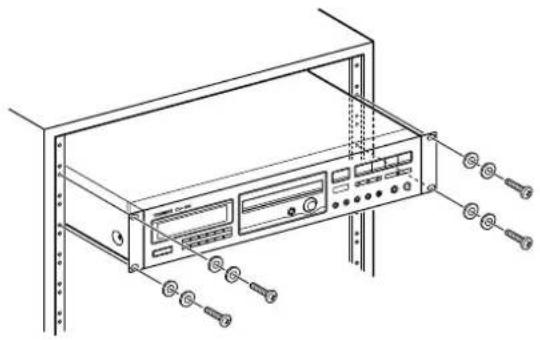

Instalación en el estante

Instale esta platina con el juego de tornillos suministrados como se ilustra.

① Interruptor de energía (POWER)
② Visor indicador de funciones múltiples

A Indicadores de reproducción (▶) / III (listo)
BIndicador INDEX
©Indicador RANDOM
DIndicador INTRO
EIndicador MEMORY
F Indicación de calendario musical
GIndicadores REPEAT (ONE/ALL/A-B)
HIndicador TRACK (pista)
①Indicador STEP
J Indicadores TOTAL/EACH/REMAIN
K Contador de tiempo
LIndicador OVER

③ Bandeja portadisco

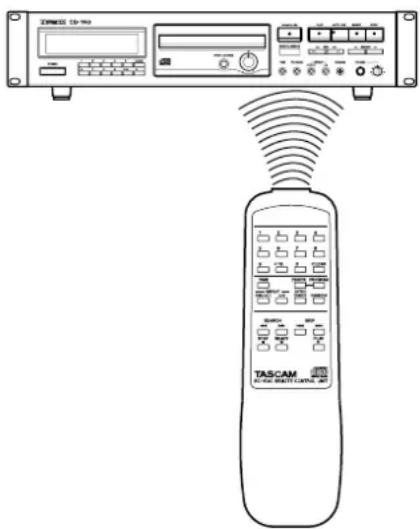

④ Receptor de señales infrarrojas del control remoto (REMOTE SENSOR)
⑤ Tecla OPEN/CLOSE (▲)
⑥ Teclas SKIP (I◄◄/►►I)
⑦ Tecla de reproducción (PLAY ▶)
⑧ Tecla AUTO CUE (◎)
⑨ Tecla de listo (READY Ⅲ)
⑩ Tecla de parada (STOP ■)
⑪ Teclas de búsqueda (◀◀ SEARCH▶▶)
⑫ Teclas numéricas (1\~9, +10, 0)
⑬ Tecla CLEAR
⑭ Tecla PITCH CONTROL / Mando PITCH CONTROL
⑮ Tecla TIME
⑯Tecla PROGRAM
⑰ Teclas REPEAT (ONE/ALL, A-B)
⑱ Tecla RANDOM
19 Control de nivel de auriculares/Jack para auriculares (PHONES)
⑳Tecla CHECK
②Tecla INTRO CHECK

Operación básica

1. Encienda el aparato con el interruptor POWER.

El indicador destella en el visor.

• Cuando no haya disco colocado se encenderá "no dISC".
• Asegúrese de bajar el volumen del amplificador para proteger los altavoces de desperfectos.
• Presione la tecla OPEN/CLOSE(▲).

La bandeja portadisco se deslizará hacia afuera y la indicación "OPEn" aparecerá en el visor. Coloque el disco gentilmente en la bandeja con la etiqueta hacia arriba. El disco debe ser colocado dentro de las guías para el mismo en el centro de la bandeja.

1. Presione nuevamente la tecla OPEN/CLOSE (▲).

La bandeja portadisco se cerrará. Varios segundos más tarde aparece la siguiente información y el reproductor ingresa en el modo de espera.

• Luego, se encenderá el calendario musical indicando los números de pista hasta un máximo de 20.
• Presione la tecla PLAY (▶).

La reproducción del disco se inicia desde la primera pista y se enciende el indicador ▶ (reproducción).

• Si el número total de pistas excede 20 (destellará "OVER"). El número de pista debe ser confirmado en la indicación TRACK.
• Durante la reproducción, el número de la música que está siendo reproducida parpadea en el calendario musical.
• Después de la reproducción de cada música, el número desaparece de la indicación del calendario musical.

1. Para verificar el tiempo de reproducción:

Presione el botón TIME.

• Presione el botón TIME en el modo de parada para mostrar la indicación del tiempo total de reproducción del disco y el número total de pistas en el disco.
• Presione el botón TIME durante la reproducción para mostrar la indicación del tiempo restante de cada pista que está siendo reproducida.

Se visualiza cuando se presiona dos veces la tecla TIME. La indicación corresponde al tiempo restante total de reproducción desde la posición que se está reproduciendo hasta el final del disco.

1. Para suspender provisoriamente la reproducción (modo de listo):

Presione la tecla II. Se detiene la reproducción en la posición actual y destella el indicador II. Para reanudar la reproducción desde la misma posición, presione la tecla ▶ o II.

1. Para detener la reproducción: Presione la tecla STOP (■).

El reproductor se establece en el modo de parada.

1. Para sacar el disco:

Presione la tecla OPEN/CLOSE (▲).

Se detiene la reproducción y sale la bandeja portadisco, y se reponen todas las funciones a sus ajustes iniciales.

■Aunque la bandeja portadisco esté abierta...

Cuando se presiona la tecla ▶:

Se cierra la bandeja portadisco y se inicia la reproducción desde la primera pista.

Reproducción por acceso directo:

Presione los botones numéricos correspondientes a la música deseada. El reproductor comienza la reproducción desde la música especificada.

Ejemplo 1:

Para reproducir a partir de la 5° canción:

Presione 5.

Ejemplo 2:

Para reproducir a partir de la 21° canción:

Presione +10 → +10 → 1.

ATENCION:

• No fuerce la bandeja con la mano durante su apertura y cierre.
• No deje la bandeja abierta mientras no utilice el reproductor a fin de prevenir la entrada de suciedad y polvo en el mecanismo.

Reproducción aleatoria

• Esta función es posible sólo cuando el reproductor está en el modo de parada.
• Presione la tecla RANDOM.

El indicador RANDOM se enciende en la indicación.

1. La indicación r r en la indicación TRACK circula mientras el reproductor está reorganizando las músicas.

1. Las pistas son seleccionadas y reproducidas aleatoriamente.

2. Presione la tecla ▶▶▶ I con la función de reproducción aleatoria activada para seleccionar una canción aleatoriamente. Presione la tecla ◀◀◀ para reproducir la canción actual desde el principio.

3. Una canción no puede ser repetida después de haber sido reproducida en este modo.
4. Para desactivar la función de reproducción aleatoria mientras esté accionada, presione la tecla STOP (■), luego presione la tecla RANDOM.

Posicionamiento automático

1. Pulse el botón AUTO CUE (◎) desde la posición de parada.
   El indicador AUTO CUE se iluminará, y la función AUTO CUE quedará activada.
2. Para situarse en la primera pista del disco, pulse el botón PLAY (▶).
   El reproductor buscará automáticamente el principio de la primera pista y entrará en el modo de listo.
3. Pulse de nuevo el botón PLAY (▶) para dar comienzo a la reproducción.
4. Si desea seleccionar una pista distinta de la primera, ingrese el número de pista deseado usando los botones numéricos de la unidad o del mando a distancia.
   El reproductor buscará automáticamente el principio de la pista seleccionada y entrará en el modo de listo.
5. Pulse el botón PLAY (▶) para dar comienzo a la reproducción de la pista seleccionada.
6. Si pulsa el botón SKIP (1◄◄/►►) estando activada la función AUTO CUE, el reproductor saltará al principio de la nueva pista deseada y entrará en el modo de listo.
7. Pulse el botón PLAY (▶) para dar comienzo a la reproducción de la nueva pista deseada.

Control de velocidad

Pulse el botón PITCH CONTROL desde la posición de parada.

- El cambio brusco de velocidad durante la reproducción podría ocasionar problemas de ruido.

- EI botón PITCH CONTROL sólo está operativo en el modo de parada.

- Cuando use la función de control de tono no habrá ninguna salida de señal desde DIGITAL OUT.

1. Pulse el botón PITCH CONTROL.

El botón PITCH CONTROL se iluminará.

1. Gire el mando a derecha o izquierda para cambiar la velocidad de giro.

2. Hacia la derecha, la velocidad aumenta en el margen 0 \~ +7%.

3. Hacia la izquierda, la velocidad disminuye en el margen O \~ -5%.

Función de comprobación de introducción

La función de comprobación de introducción permite que sólo el comienzo cada pista sea reproducida durante 10 segundos.

- Esta función opera tanto durante la parada como durante la reproducción normal.

1. Presione la tecla INTRO CHECK.

2. Presione la tecla PLAY (▶).

El indicador INTRO se ilumina en el visor.

1. Presione otra vez la tecla INTRO CHECK para cancelar la función de comprobación de introducción.

- La función de comprobación de introducción también funciona conjuntamente con las funciones de RANDOM y REPEAT ONE/ALL. Esta función no se cancelará hasta que se presione la tecla STOP (■).

- La función de comprobación de introducción también funciona conjuntamente con la función PROGRAM.

- Para desactivar la función de comprobación de introducción está activada, presione dos veces el botón STOP (■).

Reproducción programada

- La programación de canciones es únicamente posible cuando el reproductor se encuentra en el modo de parada.

- Esta función le permite programar la reproducción de hasta 32 canciones (pistas) en el orden que desee.

- Si se ingresan más de 20 músicas, el resto no será mostrado en la indicación de calendario musical.

■Programación de las canciones deseadas

Ejempio:

Para programar canciones en el orden de 7 → 4 → 15 → 10 en la modalidad de parada.

1. Presione la tecla STOP (■).

2. Presione la tecla PROGRAM.

El reproductor ingresa en el modo de programa. Se enciende el indicador MEMORY en el display. Los indicadores de número de TRACK y número de STEP destellan.

1. Presione las teclas numéricas en el orden siguiente;

Los mismos son automáticamente almacenados en la memoria de programa en orden.

- Presione “7” con las teclas numéricas en la unidad o en el control remoto. Aparece “7” en el calendario musical, TRACK No. “7” y luego STEP “2” destellan en el visor.

- Cuando “+10” es presionado, “1-” se iluminará en la indicación TRACK y “3” destellará en la indicación STEP. Cuando “5” es presionado, aparece “15” en el calendario musical, el TRACK No. “15” y luego STEP “4” destellan en el visor.

- La misma pista puede ser programada repetidamente.

- Para programar en el modo de parada, seleccione una pista empleando los botones I◄◄/►►I (el número de pista destella). Presione la tecla PROGRAM para almacenarlo en la memoria.

1. Presione la tecla PLAY (▶).

Se inicia la reproducción de la primera pista programada.

- La reproducción para cuando termina de ser reproducida la última pista programada.

- Los contenidos programados serán retenidos en la memoria aún después de la finalización de la repetición programada o cuando la misma ha sido detenida presionando la tecla de parada (■).

- Para desactivar el modo de programa, presione la tecla PROGRAM en el modo de parada.

■Verificación del contenido de la programación

El contenido de la programación puede verificarse fácilmente utilizando la tecla CHECK.

1. Presione la tecla STOP (■).

2. Presione la tecla CHECK.

Cada vez que la tecla CHECK es presionada, el número de TRACK y el número de STEP aparecen en el orden programado.

■Borrado de la memoria de programa

1. Presione la tecla STOP (■).

2. Presione la tecla CLEAR (por más de 2 segundos) para borrar la memoria del programa.

- Presione una vez la tecla OPEN/CLOSE (▲) para borrar la memoria del programa.

- La memoria del programa también será borrada si se desconecta la alimentación del reproductor de CD.

■Cambio de programa

Después de haber completado la programación, las pistas que no fueron seleccionadas pueden ser borradas del programa original o se podrán agregar nuevas canciones después de la originalmente programada de la siguiente manera.

■ Renovación de una canción

1. Presione la tecla STOP (■), luego presione la tecla CHECK para indicar el número de STEP deseado en el visor.

2. Para modificar el programa, ingrese el número de pista deseado empleando las teclas numéricas. La pista indicada, la cual fue previamente programada es modificada.

■Agregar una canción

1. Presione la tecla STOP (■).

2. Presione la tecla CHECK hasta que el último paso sea mostrado en el visor.

3. Para agregar nuevas canciones al programa, ingrese el número de canción utilizando las teclas numéricas.

- La canción será agregada después de la indicada que ha sido previamente programada.

■ Borrado de una canción específica

1. Presione la tecla STOP (■), luego presione la tecla CHECK para indicar el número de STEP deseado en el visor.

2. Presione la tecla CLEAR.

- El número de pista indicado será borrado y avanza la próxima pista.

- Repita los mismos pasos para borrar otros números de pista.

Función de repetición

Es posible reproducir repetidamente todas o una de las pistas o una porción especificada (entre A - B) de una pista. La reproducción programada y la reproducción aleatoria también pueden ser repetidas.

• Para repetir la programación aleatoria presione los botones REPEAT ONE/ALL y RANDOM (REPEAT/ALL y RANDOM se encienden). Se repetirá la reproducción aleatoria de todas las pistas.
• Para repetir la reproducción programada presione los botones REPEAT ONE/ALL y PROGRAM (MEMORY y REPEAT/ALL se encienden). Todas las pistas programadas son reproducidas repetidamente.

- Para cancelar la reproducción repetida y continuar con la reproducción normal, presione repetidamente el botón ONE/ALL hasta que desaparezca la indicación de repetición.

- Presione el botón de parada (■) para cancelar la operación.

■Para repetir un disco completo (Modo de repetición completa)

1. Presione la tecla ONE/ALL.

Se encenderán los indicadores REPEAT y ALL.

1. Presione la tecla PLAY (▶).

Se iniciará la reproducción y al finalizar el disco, el reproductor retornará al comienzo de la primera canción y así la reproducción continuará repetidamente.

■ Para repetir una canción (Modo de repetición de una sola canción)

1. Presione dos veces la tecla ONE/ALL.

Se encenderán los indicadores REPEAT y ONE.

1. Presione la(s) tecla(s) numérica(s) correspondiente(s) a la canción deseada.

Se reproducirá la canción seleccionada, al terminar la misma el reproductor retornará al comienzo y se iniciará nuevamente su reproducción. De este modo, la canción deseada se repetirá continuamente.

- Esta función no opera conjuntamente con la función aleatoria.

Para repetir una sección designada (Modo de repetición de A-B)

1. Presione el botón PLAY (▶) para iniciar la reproducción.
2. Designe el punto en el cual debe iniciarse la reproducción (punto A) presionando la tecla A-B.

Los indicadores REPEAT y A - se encienden.

Presionar

1. Presione otra vez el botón A-B (REPEAT y A-B se encienden) en el punto final (B).

Presionar nuevamente

• La porción (A-B) será reproducida repetidamente.
• Para cancelar la repeticion y continuar la reproducción normal, presione el botón A-B.
• Cuando usted especifica una sección A-B durante la reproducción programada, el presionar los botones I◄◄/►► para cambiar la pista borrará la sección A-B.
• Esta función no opera conjuntamente con las funciones de chequeo de introducción y aleatoria.

Búsqueda musical

■Búsqueda musical utilizando las teclas SKIP (I◄◄/►►)

El comienzo de cualquier canción puede localizarse fácilmente utilizando las teclas ◄◀◀ y ▶▶▶ I durante la reproducción o en el modo de listo. Esta operación es claramente indicada en el indicador TRACK.

■ Para saltar a la próxima canción Presione la tecla ▶▶.

El reproductor avanzará a la próxima canción cada vez que se presione la tecla ▶▶1. De este modo, el reproductor puede avanzar hasta la última canción pero una vez que llegue al principio de la última canción, no avanzará aunque se presione la tecla ▶▶1.

■ Para retroceder a la canción previa Presione la tecla ◀◀◀.

El reproductor retrocederá una canción cada vez que se presione la tecla 1◀◀. Si se presiona esta tecla durante una canción, el reproductor retrocederá al comienzo de la misma. Para que retroceda a la canción anterior, debe presionarse dos veces la tecla.

De este modo, el reproductor puede retornar hasta el comienzo de la primera canción del disco.

■Búsqueda musical utilizandon las teclas SEARCH (◄◄/►►)

Durante la reproducción mantenga presionada la tecla ▶▶ para avanzar rápidamente la posición de reproducción y mantenga presionada la tecla ◀◀ para retroceder rápidamente la posición de reproducción.

Durante la búsqueda manual, podrá escucharse el sonido aunque disminuirá el nivel de salida. Esto le permite buscar la parte deseada escuchando el sonido.

Cuando escuche la parte requerida, suelte la tecla para restablecer el modo previo.

Indicación del contador de tiempo

Este contador muestra diversas lecturas de tiempos como se explica a continuación.

Modo de parada durante la reproducción normal:

① Indicador EACH

Después de cerrarse la bandeja de disco con el disco cargado, el indicador EACH se enciende en el visor y el reproductor ingresa al modo de espera.

② Tiempo total de reproducción del disco (TOTAL)

Presione el botón TIME en el modo de parada para mostrar la indicación del tiempo total de reproducción del disco y el número total de pistas en el disco.

Durante la reproducción normal:

① Indicación del tiempo transcurrido (EACH)

El tiempo transcurrido de la pista que está siendo reproducida aparecerá indicado en minutos y segundos.

② Indicación del tiempo restante (EACH REMAIN)

Presione el botón TIME para iluminar EACH REMAIN.

Esto ofrece fácil comprobación del tiempo total restante de la pista que está siendo reproducida.

③ Indicación del tiempo total restante (TOTAL REMAIN)

Presione el botón TIME para encender TOTAL REMAIN.

Esto ofrece fácil comprobación del tiempo restante total requerido para terminar el disco.

- Indicada después de presionar la tecla TIME tres veces. El tiempo indicado es el tiempo de reproducción transcurrido.

- El tiempo TOTAL REMAIN puede no aparecer en el visor durante la reproducción del programa o la reproducción aleatoria, y el contador de tiempo no será mostrado mientras esté en el modo de parada durante la reproducción del programa, aun cuando presione la tecla TIME.

■Control remoto

La unidad de control remoto suministrada le permite controlar el aparato a distancia. Cuando opere con el control remoto, diríjalo hacia el sensor remoto en el panel frontal del aparato.

- Aunque se utilice la unidad dentro del margen de funcionamiento efectivo, es imposible el control a distancia si hay obstáculos entre el reproductor y el control remoto.

- Si se utiliza la unidad cerca de otros aparatos que generen rayos infrarrojos o si se emplean otros aparatos de control remoto por rayos infrarrojos cerca del reproductor, es posible que éste no funcione correctamente. Del mismo modo, es posible que los otros aparatos tampoco funcionen correctamente.

■Instalación de las pilas

1. Abra la tapa del compartimiento de las pilas.

1. Coloque dos pilas "AA" (R6, SUM-3). Asegúrese de que las pilas queden ubicadas con sus polos positivo ⊕ y negativo ⊖ correctamente posicionados.

3. Cierre la tapa hasta que se trabe.

Cambio de pilas

Si nota que ha disminuido la distancia necesaria para un control correcto entre el control remoto y el reproductor, significa que las pilas están gastadas. En este caso, reemplácelas por nuevas.

Precauciones con las pilas

- Asegúrese de insertar las pilas con sus polaridades positiva ⊕ y negativa ⊖ correctas.

- Utilice el mismo tipo de pilas. Nunca utilice diferentes tipos de pilas juntas.

- Pueden utilizarse pilas recargables y no recargables. Refiérase a las precauciones en sus rótulos.

- Si no va a utilizar el control remoto por mucho tiempo (más de un mes), retire las pilas para evitar pérdidas. Si se produce pérdidas, limpie el líquido en el interior del compartimiento y cambie las pilas por nuevas.

- No caliente ni desarme las pilas y nunca arroje pilas gastadas al fuego.

REPRODUCTOR DE CD

Disco: CD de 8 cm/12 cm, CD-R, CD-RW

Canal de audio: 2 canales

Cuantificación: lineal de 16 bits

Frecuencia de muestreo: 44,1 kHz

Salida analógica (RCA)

Nivel de salida nominal: -10 dBV (0.3 V) (impedancia de carga de >47 kohms, desequilibrado)

Nivel de salida máxima : +6 dBV (2.0 V)

Impedancia de salida : 1 kohms

Salida de auriculares (jack de auriculares

estéreo normal): 110 mV al máximo (impedancia de carga de 32 ohms)

Respuestas de frecuencia: 20 Hz -20 kHz ±1,5dB

Relación de señal a ruido (S/R):

90 dB (1 kHz)

Distorsión armónica total: <0,01% (1kHz)

Separación de canales: >85 dB (1 kHz)

Control de paso: -5 \~ +7 %

Nivel de señalización automática: -60 dB

GENERALIDADES

Requisitos de alimentación:

120 V CA, 60 Hz

(Modelo para EE.UU/CANADA)

230 V CA, 50 Hz

(Modelo para G.B/Europa)

240 V CA, 50 Hz

Consumo de energía: 12 Watts (CA)

Dimensiones (AxAlt.xP): 482 x 104 x 304 mm

Peso neto: 4,4 kg

Accesorios estándar: Mando a distancia inalámbrico (RC-150C), Pila (SUM-3, "AA", tipo "R6") x 2, Juego de tornillos para instalación en estante

- Posibles mejoras puede originar cambios en las especificaciones o características sin aviso.

- Las ilustraciones puede diferir ligeramente de los modelos de producción.

Detección de problemas

La detección básica de problemas de un reproductor de compact disc es similar a la cualquier otro equipo eléctrico o electrónico. Siempre verifique primero las causas posibles más obvias. Para darle una idea de ello verifique lo siguiente.

Problema	Causa	probable
No se enciende al presionar POWER.	La clavija de alimentación no está bien enchufada.	Enchúfela firmemente.
No se reproduce el disco colocado.	El disco está colocado al revés.	Colóquelo con la etiqueta hacia arriba.
	El disco está sucio. Limpia la superficie del disco.
No hay salida de audio.	La conexión al sistema estereofónico es incorrecta.	Verifique las conexiones.
Sólo puede reproducirse una sola canción.	La tecla ONE/ALL está activada.	Presiónela para desactivarla.
No se reproduce lo programado.	No se ha presionado la tecla PROGRAM.	Presiónela para que aparezca “MEMORY”.
Mal seguimiento (salto del sonido).	El reproductor recibe vibraciones o sacudidas.	Cambie la posición de instalación del reproductor.
	El disco está sucio.	Limpie la superficie del disco.
Zumbido.	La clavija monopolar del cordón no está bien conectada.	Reconecte firmente la clavija.
Ruido en el sintonizador.	El reproductor está muy cerca del sintonizador.	Mantenga una distancia razonable entre ellos o apague el reproductor.
Es imposible el uso de la unidad de control remoto.	El interruptor POWER del reproductor está desactivado (OFF)..	Active el interruptor (ON).
	No hay pilas en la unidad de control remoto.	Coloque pilas.
No hay salida digital	Esta usando el control de tono	Pulse PITCH CONTROL para desactivarlo.

Atención:

Puesto que el aparato incorpora una microcomputadora, es posible que no funcione correctamente debido a ruidos externos, etc. Si esto sucediera, apague el aparato, luego vuelva a encenderlo y reinicie las operaciones.
