CD160 - Lecteur/enregistreur de cd TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur/enregistreur de CD
Marque	Tascam
Modèle	CD160

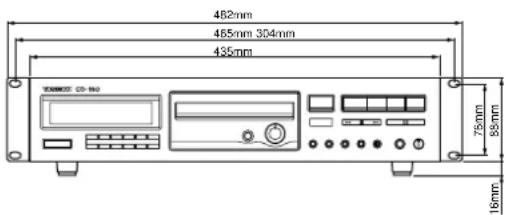

Dimensions (L x P x H)	465 x 304 x 88 mm
Alimentation	120 V CA, 60 Hz (États-Unis/Canada) ; 230 V CA, 50 Hz (Royaume-Uni/Europe) ; 240 V CA, 50 Hz (Australie)
Disques compatibles	CD 8 cm, CD 12 cm, CD-R, CD-RW
Fonctions principales	Lecture aléatoire, programmation (jusqu'à 32 plages), répétition (ONE/ALL/A-B), contrôle de hauteur (Pitch Control -5% à +7%), contrôle d'introductions (Intro Check 10s), localisation automatique (Auto Cue), recherche musicale (SKIP/SEARCH)
Sorties analogiques	RCA stéréo (L/R) : niveau nominal -10 dBV (0,3 V), impédance de sortie 1 kΩ
Sortie casque	Prise jack stéréo standard, niveau max. 110 mV (charge 32 Ω)
Réponse en fréquence	20 Hz à 20 kHz ±1,5 dB
Rapport signal/bruit	Supérieur à 90 dB (1 kHz)
Distorsion harmonique totale	Inférieure à 0,01 % (1 kHz)
Séparation des canaux	Supérieure à 85 dB (1 kHz)
Plage de variation de vitesse	-5 % à +7 %
Entretien et nettoyage	Utiliser un chiffon propre et sec ; ne pas utiliser de solvants chimiques, aérosols, benzine ou diluants. Pour les disques, essuyer du centre vers l'extérieur avec un chiffon doux.
Sécurité	Ne pas ouvrir le coffret (risque de choc électrique). Éviter l'exposition directe au soleil, à la chaleur, à l'humidité, aux vibrations et à la poussière. Débrancher en tirant sur la fiche, non sur le cordon. Garder le capteur laser propre et fermer le tiroir.
Informations générales	Convertisseur N/A 16 bits linéaire, fréquence d'échantillonnage 44,1 kHz. Télécommande infrarouge avec piles AA (R6).

FOIRE AUX QUESTIONS - CD160 TASCAM

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur une prise secteur délivrant la tension appropriée. Assurez-vous que la prise n'est pas défectueuse. Si le problème persiste, contactez votre revendeur.

Pourquoi le lecteur ne lit-il pas le disque ?

Vérifiez que le disque est inséré avec l'étiquette vers le haut. Nettoyez la surface du disque avec un chiffon doux du centre vers l'extérieur. Assurez-vous que le disque n'est pas rayé ou craquelé. Si le disque est un CD-R ou CD-RW, sa compatibilité peut être limitée.

Il n'y a pas de son en sortie audio, que faire ?

Vérifiez les raccordements entre les prises LINE OUT du lecteur et les entrées CD/AUX de votre amplificateur. Assurez-vous que les fiches RCA sont bien enfoncées et que les couleurs correspondent (blanc à gauche, rouge à droite). Vérifiez que l'amplificateur est allumé et le volume réglé.

Le son saute ou le lecteur émet un bourdonnement

Pour un son sautant, vérifiez que le lecteur n'est pas soumis à des vibrations ou des chocs. Nettoyez le disque. Pour un bourdonnement, assurez-vous que les fiches RCA sont bien connectées. Éloignez le lecteur des transformateurs ou moteurs.

Comment utiliser la fonction de lecture aléatoire ?

En mode arrêt, appuyez sur la touche RANDOM. L'indicateur RANDOM s'allume. Appuyez sur PLAY pour lancer la lecture aléatoire de toutes les pistes. Pour désactiver, appuyez sur STOP puis de nouveau sur RANDOM.

Comment programmer une liste de lecture ?

En mode arrêt, appuyez sur PROGRAM (l'indicateur MEMORY s'allume). Utilisez les touches numériques pour entrer les numéros de plages dans l'ordre souhaité (jusqu'à 32). Appuyez sur PLAY pour démarrer. Pour vérifier le programme, utilisez CHECK. Pour effacer, maintenez CLEAR enfoncé 2 secondes.

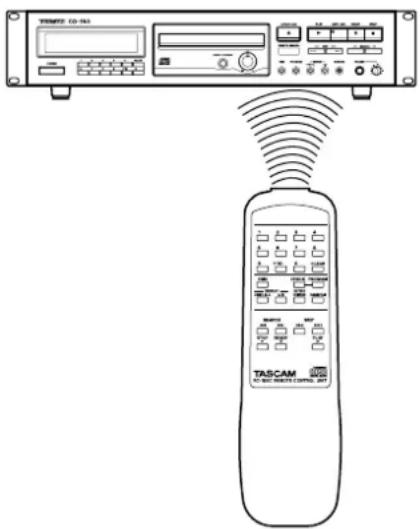

La télécommande ne fonctionne pas, que faire ?

Vérifiez que l'interrupteur POWER du lecteur est sur ON. Assurez-vous que les piles sont installées correctement (respectez les polarités + et -). Remplacez les piles par des neuves si nécessaire. Dirigez la télécommande vers le capteur avant et retirez tout obstacle.

Comment régler la hauteur du son (Pitch Control) ?

En mode arrêt, appuyez sur la touche PITCH CONTROL (elle s'allume). Tournez le bouton PITCH CONTROL vers la droite pour accélérer (jusqu'à +7 %) ou vers la gauche pour ralentir (jusqu'à -5 %). Notez que la sortie numérique est désactivée en mode Pitch Control.

Le disque est sale, comment le nettoyer ?

Utilisez un chiffon doux et sec. Essuyez délicatement la surface du disque du centre vers l'extérieur. N'utilisez jamais de produits chimiques comme des aérosols, benzine, diluants ou liquides antistatiques, car ils endommageraient la surface.

Comment répéter une section spécifique d'un morceau (A-B) ?

En cours de lecture, appuyez sur la touche A-B au point de départ A (l'indicateur REPEAT et A- s'allument). Appuyez à nouveau sur A-B au point de fin B (REPEAT et A-B s'allument). La section A-B sera lue en boucle. Pour annuler, appuyez une fois sur A-B pour revenir à la lecture normale.

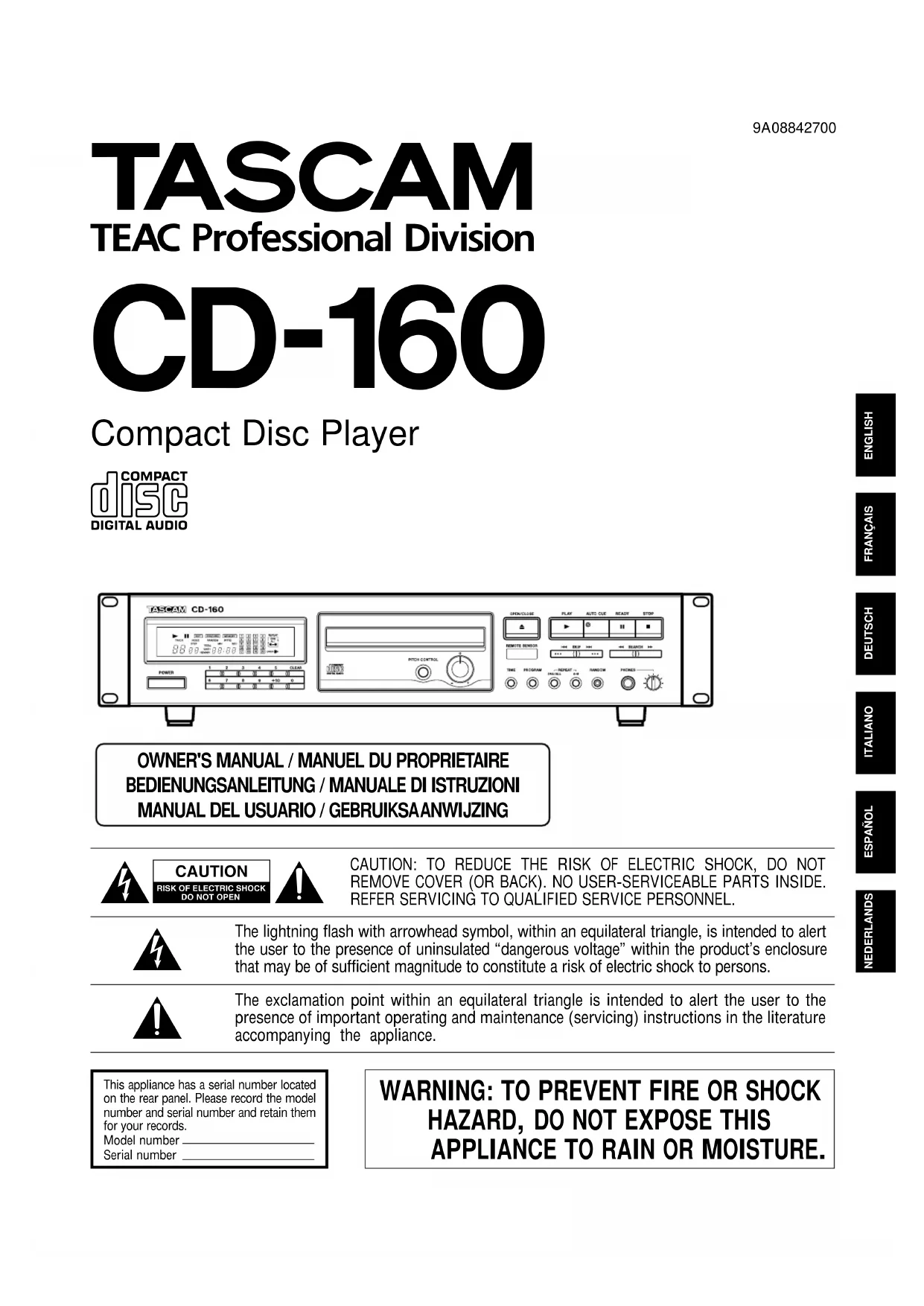

MODE D'EMPLOI CD160 TASCAM

Lire ceci avant de faire fonctionner l'appareil

• Choisir avec soin l'endroit où vous placerez votre appareil. Eviter de le placer directement au soleil ou près d'une source de chaleur. Eviter aussi les endroits sujets à des vibrations, à de la poussière excessive, à la chaleur, au froid ou à l'humidité. Toujours le garder éloigné de sources de bourdonnements telles que des transformateurs ou moteurs.
• Ne pas ouvrir le coffret car ceci risquerait de provoquer des dommages aux circuits ou des chocs électriques. Si un objet rentre dans l'appareil, contacter votre revendeur.
• Ne pas manipuler les disques avec des mains sales. Ne jamais insérer un disque dont la surface est craquelée.
• Lors du débranchement du cordon d'alimentation de la prise murale, toujours tirer sur la fiche et non sur le cordon.
• Pour garder le capteur laser propre, ne pas y toucher et ne pas oublier de fermer le tiroir du disque.
• Ne pas essayer de nettoyer l'appareil avec des solvants chimiques car ceci pourrait endommager le fini de l'appareil. Utiliser un chiffon propre et sec.
  ●Garder soigneusement ce manuel d'instructions pour une référence ultérieure.

Manipulation des disques

Cet appareil a été conçu spécialement pour la reproduction des disques audio-numériques portant la marque "###". Les autres disques ne peuvent pas être reproduits.

• Toujours placer le disque audionumérique dans le tiroir, l'étiquette dirigée vers le haut. (Les disques audionumériques ne peuvent être lus que sur une face.)
• Pour retirer un disque de son boîtier, presser le centre du boîtier et sortir le disque en le tenant soigneusement par les bords.

Comment retirer le disque

Comment tenir le disque

- Les empreintes digitales et la poussière sur la surface du disque doivent être essuyées avec soin avec un chiffon doux.

Essuyer du centre vers l'extérieur

• Ne jamais utiliser de produits chimiques comme des aérosols pour disques, aérosols ou liquide antistatiques, de la benzine ni de diluants pour nettoyer les disques audionumériques. De tels produits chimiques endommageront de façon définitive la surface de plastique du disque.
• Les disques doivent toujours être remis dans leurs boîtiers après l'usage pour éviter des rayures sérieuses qui pourraient provoquer des "sauts" du capteur laser.
• Ne pas exposer les disques directement au soleil ni à l'humidité ou à des températures élevées pendant longtemps. Une longue exposition à de hautes températures peut voiler le disque.

- Ne pas coller de papier ni écrire quoi que ce soit avec un crayon-bille sur la surface de la face comportant l'étiquette.

Attention à la condensation

Quand le lecteur (ou un disque audionumérique) est déplacé d'un endroit froid à un endroit chaud ou utilisé après un changement rapide de la température, il y a danger de condensation. La vapeur d'eau que comporte l'air risque de se condenser sur le mécanisme ou sur le capteur laser. Si des gouttelettes d'eau se forment sur ces pièces, une lecture correcte sera impossible car le laser ne pourra pas lire correctement les informations du disque. Pour éviter ceci, si vous devez utiliser le lecteur sous des conditions qui peuvent provoquer une condensation, vous devez le laisser tel quel pendant 1 ou 2 heures, selon le degré de condensation, après l'avoir branché sur une prise CA. Le lecteur se stabilisera alors à la température de l'environnement.

Raccordements

Avant de faire des raccordements, bien lire le manuel d'instructions de l'amplificateur stéréo et couper l'alimentation de l'amplificateur stéréo et du lecteur.

Attention:

Si le lecteur CD produit des interférences sur le syntoniseur, le téléviseur, etc., laisser une distance raisonnable entre ces appareils.

Casque d'écoute

Pour utiliser un casque d'écoute, brancher la fiche du casque à la prise PHONES.

- Régler le niveau de sortie de la prise casque.

■Cordon d'alimentation

Bien brancher le cordon d'alimentation sur une prise de courant qui fournit la tension correcte.

- Tenir la fiche d'alimentation en branchant ou en débranchant le cordon d'alimentation.

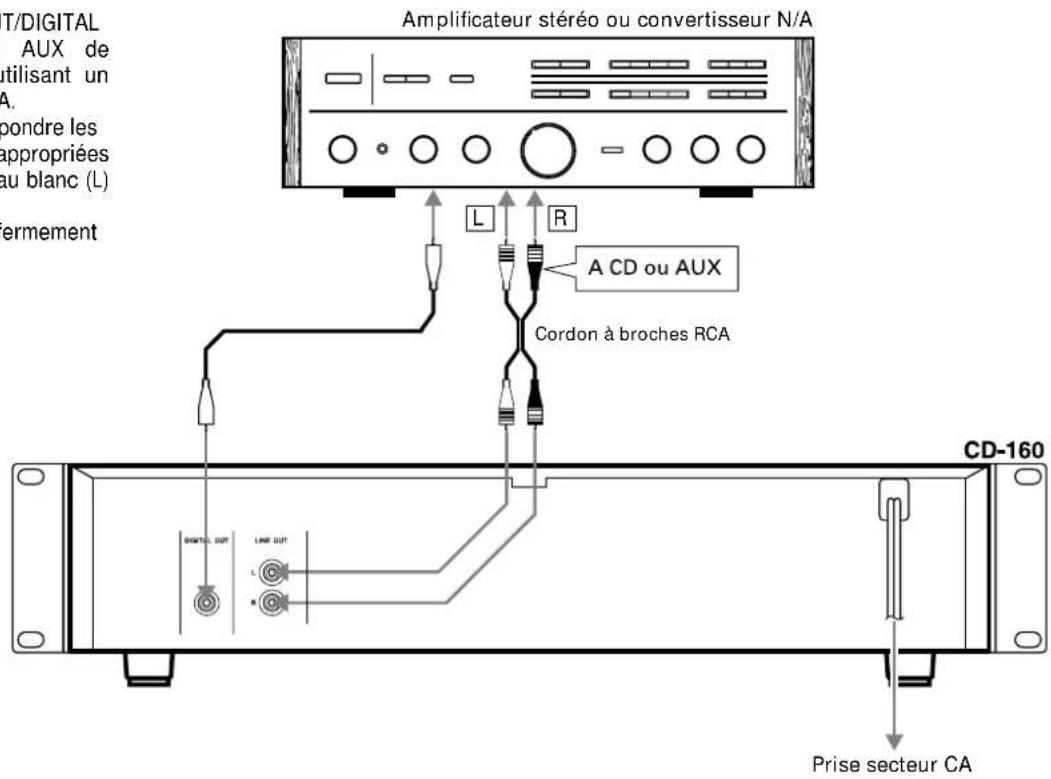

■Raccordement avec un amplificateur stéréo

Prises LINE OUT

●Raccorder les prises LINE OUT/DIGITAL OUT aux prises CD ou AUX de l'amplificateur stéréo en utilisant un cordon à fiche à broches RCA.
- Bien s'assurer de faire correspondre les fiches de couleur aux prises appropriées sur les appareils – le blanc au blanc (L) et le rouge au rouge (R).
- Bien s'assurer de brancher fermement chaque fiche.

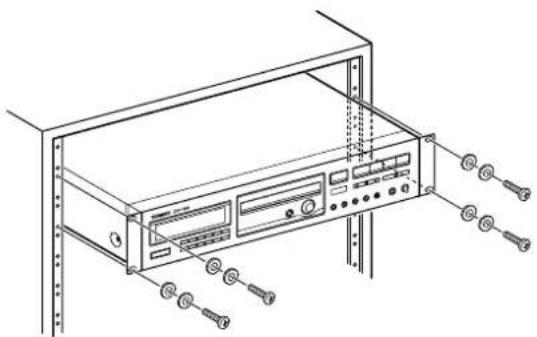

Montage en baie

Installer cette platine avec le kit de vis de montage fourni comme illustré.

① Interrupteur d'alimentation (POWER)

② Affichage à fonctions multiples

Ⓐ Indicateurs ▶ (lecture) / Ⅲ (prêt)
BIndicateur INDEX
©Indicateur RANDOM
D Indicateur de contrôle d'introductions (INTRO)
©Indicateur de programmation (MEMORY)
⑤ Affichage du calendrier musical
G Indicateurs de répétition (ONE/ALL/A-B)
⑧Affichage TRACK (piste)
①Indicateur STEP
①Indicateurs de mode de durée (TOTAL/EACH/REMAIN)
KCompteur temporel
LIndicateur OVER

③ Tiroir du disque

4 Récepteur du signal de la télécommande (REMOTE SENSOR)

⑤ Touche d'ouverture/fermeture (OPEN/CLOSE)(▲)

⑥ Touches de passage de morceaux (SKIP |◀◀ / ▶▶▶)

⑦ Touche de lecture (PLAY)(▶)

⑧ Touche de AUTO CUE (○)

⑨ Touche prêt (READY)(III)

⑩ Touche d'arrêt (STOP)(■)

⑪ Touches de recherche (SEARCH) ( ◀◀ / ▶▶ )

⑫ Touches numériques (1\~9, +10, 0)

⑬ Touche d'annulation de plages programmées (CLEAR)

14 Touche de réglage de l'acuité du son (PITCH CONTROL) / Bouton de réglage de l'acuité du son

⑮ Touche d'affichage du temps (TIME)

⑯ Touche de programmation (PROGRAM)

⑰ Touches de répétition (REPEAT ONE/ALL, A-B)

⑱ Touche RANDOM

19 Commande de niveau de casque d'écoute / Prise de casque d'écoute (PHONES)

20 Touche de contrôle de plages programmées (CHECK)

②1 Touche de contrôle d'introductions (INTRO CHECK)

Fonctionnement de base

1. Appuyer sur l'interrupteur d'alimentation POWER.

l'indicateur clignote dans l'affichage.

• Quand il n'y a pas de disque inséré, "no dISC"s'allume.
• Bien s'assurer de baisser le volume de l'amplificateur pour protéger les haut-parleurs de dommages.
• Appuyer sur la touche OPEN/CLOSE (▲). Le tiroir du disque s'ouvre et l'indicateur "OPEN" est indiqué sur l'affichage. Placer doucement le disque sur le tiroir avec sa surface portant l'étiquette dirigée vers le haut. Le disque doit être placé dans les guides de disque au centre du tiroir.

Pour disques simples de 8 cm
Pour disques audionumériques de 12 cm

1. Appuyer à nouveau sur la touche OPEN/CLOSE (▲).

Le tiroir du disque se referme.

Quelques secondes après, l'information suivante est affichée et le lecteur passe en mode d'attente.

Nombre total de morceaux sur le disque

• Le calendrier musical s'allume alors, affichant des numéros de plage jusqu'à 20.
• Appuyer sur la touche PLAY (▶).

La lecture du disque commence à partir du premier morceau, et l'indicateur ▶ (lecture) sera allumé.

• Si le nombre total de plages excède 20 (OVER clignote), le nombre de plages doit être confirmé sur l'affichage TRACK.
• Pendant la lecture, le numéro du morceau en cours de lecture clignote sur le calendrier musical.
• Après la lecture d'un morceau, son numéro disparaît de l'affichage du calendrier musical.

1. Pour contrôler la durée de lecture: Appuyer sur la touche TIME.

2. Appuyer sur la touche TIME en mode d'arrêt pour afficher la durée de lecture totale du disque et le nombre total de plages sur le disque.

3. Appuyer sur la touche TIME pendant la lecture pour afficher la durée restante de la plage en lecture.

Affichée si la touche TIME a été pressée deux fois. Cet affichage de durée est la durée totale de lecture restante à partir de la position de lecture jusqu'à la fin du disque.

1. Pour arrêter momentanément la lecture (mode prêt):

Appuyer sur la touche III.

La lecture s'arrête à la position où se trouve le capteur. L'indicateur III clignote. Pour reprendre la lecture à partir de la même position, appuyer sur la touche ▶ ou III.

1. Pour arrêter la lecture:

Appuyer sur la touche STOP (■).

Le lecteur entre en mode d'arrêt.

1. Pour retirer le disque:

Appuyer sur la touche OPEN/CLOSE (▲). La lecture s'arrête et le tiroir sortira, et toutes les fonctions sont remises à leur réglage initial.

■Même si le tiroir du disque est ouvert ...

Lorsque la touche ▶ est pressée:

Le tiroir se fermera et la lecture commencera à partir du premier morceau.

Lecture à accès direct:

Appuyer sur les touches numériques correspondant au morceau voulu. Le lecteur commence directement à partir du morceau spécifié.

Exemple 1:

Pour lire à partir du 5ème morceau:

Appuyer sur

Exemple 2:

Pour lire à partir du 21ème morceau:

Appuyer sur +10 → +10 → 1

PRECAUTIONS:

• Ne pas forcer le tiroir à la main lors de l'ouverture et de la fermeture.
• Ne pas laisser le tiroir du disque ouvert quand vous n'utilisez pas l'appareil pour éviter que de la saleté et de la poussière ne pénètrent dans le mécanisme.

Lecture aléatoire

• Cette fonction n'est possible que lorsque le lecteur est dans le mode d'arrêt.
• Appuyer sur la touche RANDOM.

L'indicateur RANDOM s'allume dans l'affichage.

1. L'indication tourne sur l'affichage TRACK alors que le lecteur fait une lecture aléatoire des morceaux.

1. Les pistes seront sélectionnées et lues de façon aléatoire.

2. Appuyer sur la touche ▶▶1 avec la fonction de lecture aléatoire engagée pour sélectionner un morceau au hasard. Appuyer sur la touche 1◀◀ pour reprendre la lecture du morceau en cours à partir de son début.

3. Un morceau ne peut pas être relu après avoir été lu dans ce mode.
4. Pour relâcher la fonction de lecture aléatoire alors qu'elle est engagée, appuyer sur la touche STOP (■), puis appuyer sur la touche RANDOM.

Localisation automatique (AUTO CUE)

1. Appuyer sur la touche AUTO CUE (○) en mode d'arrêt.
   Le voyant AUTO CUE s'allume et la fonction AUTO CUE est activée.
2. Appuyer sur la touche PLAY (▶) pour localiser la première plage sur le disque.
   Le lecteur recherche automatiquement le début de la première plage, et passe en mode prêt.
3. Appuyer de nouveau sur la touche PLAY (▶) pour commencer la lecture.
4. Pour sélectionner une plage autre que la première plage, entrer le numéro de la plage désirée en utilisant les touches numériques sur l'appareil ou sur la télécommande.
   Le lecteur recherche automatiquement le début de la plage sélectionnée, et passe en mode prêt.
5. Appuyer sur la touche PLAY (▶) pour commencer la lecture de la plage sélectionnée.
6. Lorsque la touche SKIP (1◄◄/►►) est pressée alors que la fonction AUTO CUE est activée, le lecteur saute au début de la plage désirée suivante et passe en mode prêt.
7. Appuyer sur la touche PLAY (▶) pour commencer la lecture de la plage désirée suivante.

Contrôle de la hauteur du son (PITCH CONTROL)

Appuyer sur la touche PITCH CONTROL en mode d'arrêt.

• Un changement rapide de la hauteur du son pendant la lecture peut engendrer des problèmes de parasites.
• La touche PITCH CONTROL agit uniquement en mode d'arrêt.

• Quand vous utilisez la fonction Pitch Control, la sortie numÉrique ne d'Elivre pas de signal.

• Appuyer sur la touche PITCH CONTROL. La touche PITCH CONTROL s'allume.

• Tournez le bouton PITCH CONTROL de hauteur du son vers la droite ou la gauche pour ajuster la hauteur du son.
• Une rotation vers la droite accélère la vitesse de lecture dans une plage de 0 à +7%.
• Une rotation vers la gauche ralentit la vitesse de lecture dans une plage de 0 à -5%.

Fonction de contrôle d'introductions

La fonction de contrôle d'introductions permet de lire seulement le début de chaque piste pendant 10 secondes.

- Cette fonction est opérationnelle à l'arrêt et pendant la lecture normale.

1. Appuyer sur la touche INTRO CHECK.
2. Appuyer sur la touche PLAY (▶). L'indicateur INTRO s'allume dans l'affichage.

3. Appuyer à nouveau sur la touche INTRO CHECK pour annuler la fonction de contrôle d'introductions.

4. La fonction de contrôle d'introductions marche également avec les fonctions RANDOM et REPEAT ONE/ALL. Cette fonction ne s'arrêtera pas avant que la touche STOP (■) soit pressée.

5. La fonction de contrôle d'introductions marche également avec la fonction PROGRAM.
6. Pour relâcher la fonction de contrôle d'introductions alors qu'elle est engagée, appuyer deux fois sur la touche STOP (■).

Lecture programmée

• La programmation des morceaux n'est possible que quand le lecteur est dans le mode d'arrêt.
• La fonction de lecture programmée vous permet de programmer jusqu'à 32

morceaux dans n'importe quel ordre pour la lecture.

- Si plus de 20 morceaux sont entrés, le reste ne sera pas montré sur l'affichage du calendrier musical.

■Programmation des morceaux voulus

Exemple: Pour programmer des plages dans l'ordre 7 → 4 → 15 → 10 dans le mode d'arrêt.

1. Appuyer sur la touche STOP (■).
2. Appuyer sur la touche PROGRAM.
   Le lecteur entre en mode de programmation. L'indicateur MEMORY s'allume sur l'affichage. Les indicateurs TRACK No. et STEP No. clignotent.

1. Appuyer sur les touches numériques dans l'ordre suivant;

Elles sont mises automatiquement dans la mémoire de programmation dans cet ordre.

- Appuyer sur "7" des touches numériques sur l'appareil ou sur la télécommande. "7" apparaît dans le calendrier musical, TRACK No. "7" et l'étape suivante (STEP) "2" clignotent dans l'affichage.

• Lorsque “+10” est pressée, “1-” sera allumé dans l'indication TRACK et “3” clignotera dans l'indication STEP. Si “5” est pressée, “15” apparaît dans le calendrier musical, TRACK No. “15” et l'étape suivante “4” clignotent dans l'affichage.
• La même plage peut être programmée plusieurs fois.

• Pour programmer en mode d'arrêt, sélectionner une plage en utilisant les touches I◄◄/►►I (les numéros de plages clignotent). Appuyer sur la touche PROGRAM pour la mettre en mémoire.

• Appuyer sur la touche de lecture PLAY (▶). La lecture programmée commence à partir de la première plage programmée.

• La lecture s'arrête quand la dernière plage programmée a fini d'être lue.
• Le contenu du programme sera conservé en mémoire, même une fois la lecture programmée terminée ou même

si la lecture programmée est arrêtée en appuyant sur la touche STOP (■).

- Pour relâcher le mode de programmation, appuyer sur la touche PROGRAM dans le mode d'arrêt.

■ Vérification du contenu de la programmation

Le contenu de la programmation peut être facilement contrôlé en utilisant la touche CHECK.

1. Appuyer sur la touche STOP (■).
2. Appuyer sur la touche CHECK. Chaque fois que la touche CHECK est pressée, le numéro TRACK et le numéro STEP apparaissent dans l'ordre programmé.

■Pour effacer la mémoire de programme

1. Appuyer sur la touche STOP (■).
2. Appuyer sur la touche CLEAR (pendant plus de 2 secondes) pour effacer la mémoire du programme.
3. Appuyer une fois sur la touche OPEN/CLOSE (▲), et la mémoire de programme sera effacée.
4. La mémoire de programme sera également effacée si l'alimentation du lecteur CD est coupée.

■Changement de programmation

Une fois que la programmation est terminée, des plages inutiles peuvent être éliminées du programme original ou de nouvelles plages peuvent être ajoutées à la suite d'une plage déjà programmée, en procédant de la façon suivante.

■Arrangement d'un morceau

1. Appuyer sur la touche STOP (■), puis appuyer sur la touche CHECK pour indiquer le numéro STEP voulu dans l'affichage.
2. Pour modifier le programme, entrer le numéro de plage voulu en utilisant les touches numériques. La plage indiquée qui était programmée précédemment est modifiée.

■Ajout d'un morceau

1. Appuyer sur la touche STOP (■).
2. Appuyer sur la touche CHECK jusqu'à ce que la dernière étape soit montrée dans l'affichage.
3. Pour ajouter de nouvelles plages à un programme, introduire le numéro de la plage en utilisant les touches numériques.
4. La plage est ajoutée après la plage indiquée qui a été programmée précédemment.

■ Effacement d'un morceau spécifique

1. Appuyer sur la touche STOP (■), puis appuyer sur la touche CHECK pour indiquer le numéro STEP voulu dans l'affichage.
2. Appuyer sur la touche CLEAR.
3. Le numéro de plage affiché sera effacé et la plage suivante avance.
4. Répéter les mêmes étapes pour annuler d'autres numéros de plage.

Fonction de répétition

Toutes les plages, seulement une ou une partie spécifiée (entre A et B) d'une plage peuvent être lues de façon répétée. La lecture programmée et la lecture aléatoire peuvent également être répétées.

• Pour répéter la lecture aléatoire, appuyer sur les touches REPEAT ONE/ALL et RANDOM (REPEAT/ALL et RANDOM s'allument). La lecture aléatoire de toutes les plages est répétée.
• Pour répéter la lecture programmée, appuyer sur les touches REPEAT ONE/ALL et PROGRAM (MEMORY et REPEAT/ALL s'allument). Toutes les plages programmées sont lues de façon répétée.

- Pour annuler la lecture répétée et continuer la lecture normale à partir de la plage courante, appuyer plusieurs fois sur la touche ONE/ALL jusqu'à la disparition des indicateurs (REPEAT) de répétition.

- Appuyer sur la touche STOP (■) pour arrêter l'opération.

■ Pour la lecture répétée du disque entier (mode de répétition complète)

1. Appuyer sur la touche ONE/ALL. Les indicateurs REPEAT et ALL s'allument.
2. Appuyer sur la touche PLAY (▶). La lecture commence et, quand le disque est terminé, le lecteur revient au début du premier morceau et continue la lecture de façon répétée.
   ■ Pour répéter un morceau (répétition d'un seul morceau)
3. Appuyer deux fois sur la touche ONE/ALL.

Les indicateurs REPEAT et ONE s'allument.

1. Appuyer sur les touches numériques correspondant au morceau voulu. Le morceau sélectionné est joué, puis quand le morceau est fini, le lecteur revient au début du morceau et reprend sa lecture. Ainsi, le morceau sélectionné sera rejoué de façon répétée.
2. Cette fonction ne marche pas en même temps avec la fonction aléatoire.

■ Pour la lecture répétée d'une section définie (mode de répétition A-B)

1. Appuyer sur la touche PLAY (▶) pour commencer la lecture.
   2 Spécifier le point où la lecture doit commencer (point A) en pressant la touche A-B. Les indicateurs REPEAT et A-s'allument.

1. Appuyer de nouveau sur la touche A-B (REPEAT et A-B s'allument) au point de fin (B).

• La partie (A-B) sera lue de façon répétée.
• Pour annuler la lecture répétée et reprendre la lecture normale, appuyer sur la touche A-B
• Lorsque vous spécifiez une section A-B pendant la lecture programmée, une pression sur les touches ◀◀◀/▶▶I pour changer de plage efface la section A-B.
• Cette fonction ne marche pas en même temps avec les fonctions de vérification et de lecture aléatoire.

Fonctionnement de la recherche musicale

■Recherche musicale en utilisant les touches SKIP (|◀◀ / ▶▶▶)

Le début de tout morceau peut facilement être localisé en utilisant les touches

et ▶▶▶ pendant la lecture ou en mode prêt. Ce fonctionnement est clairement indiqué sur l'affichage TRACK.

■Pour passer au morceau suivant Appuyer sur la touche ▶▶▶1.

Le lecteur passera au début du morceau suivant à chaque pression sur la touche ▶▶1. Le lecteur peut ainsi être avancé jusqu'au dernier morceau, mais une fois que le début du dernier morceau est atteint, le lecteur n'avancera plus même si la touche ▶▶1 est pressée.

■ Pour revenir au morceau précédent Appuyer sur la touche ◀◀◀.

Le lecteur reviendra en arrière d'un morceau à chaque pression sur la touche I◀◀. Si cette touche est pressée au milieu d'un morceau, le lecteur revient au début du morceau courant. Pour revenir au morceau précédent, la touche doit être pressée deux fois.

Il est ainsi possible de revenir au début du premier morceau du disque.

■Recherche musicale en utilisant les touches SEARCH (◄◄/►►)

Pendant la lecture, maintenir pressée la touche ▶▶ pour déplacer rapidement la position de lecture vers l'avant, et maintenir pressée la touche ◀◀ pour un déplacement rapide dans le sens inverse. Pendant la recherche manuelle, le son sera audible mais le niveau de sortie sera atténué. Ceci vous permet de rechercher n'importe quelle plage voulue tout en contrôlant le son. Quand la position voulue est atteinte, libérer la touche pour revenir dans le mode précédent.

Affichage de l'indicateur de durée

Lindicateur de durée indique différentes lectures de durée, comme montré.

Mode d'arrêt pendant la lecture normale:

Après la fermeture du tiroir du disque avec le disque chargé, l'indicateur EACH s'allume dans l'affichage et le lecteur passe en mode d'attente.

② Durée totale de lecture du disque (TOTAL)

Appuyer sur la touche TIME en mode d'arrêt pour afficher la durée de lecture totale du disque et le nombre total de plages sur le disque.

Pendant la lecture normale:

① Affichage de la durée écoulée (EACH)

La durée écoulée de la plage en lecture est alors affichée en minutes et secondes.

② Affichage de la durée restante (EACH REMAIN)

Appuyer sur la touche TIME pour allumer EACH REMAIN.

Ce qui offre une vérification facile de la durée restante totale de la plage en cours de lecture.

③ Affichage de la durée restante totale (TOTAL REMAIN)

Appuyer sur la touche TIME pour allumer TOTAL REMAIN.

Ce qui offre une vérification facile de la durée restante totale nécessaire pour finir le disque.

- Affichée si la touche TIME est pressée trois fois.

La durée affichée est la durée de lecture écoulée.

- La durée TOTAL REMAIN peut ne pas apparaître dans l'affichage pendant la lecture programmée ou la lecture aléatoire, et l'indicateur de durée ne sera pas affiché dans le mode d'arrêt pendant la lecture programmée, même si la touche TIME est pressée.

■ Boîtier de télécommande

Le boîtier de télécommande fourni permet la commande à distance de l'appareil. Pour l'utilisation du boîtier de télécommande, le diriger vers le détecteur de télécommande du panneau avant de l'appareil.

- Même si le boîtier de télécommande est activé dans la zone de fonctionnement, la commande à distance peut être impossible s'il y a des obstacles entre le lecteur et le boîtier de télécommande.

- Si le boîtier de télécommande fonctionne dans le voisinage d'autres appareils générant des rayons infrarouges, ou si d'autres télécommandes utilisant des rayons infrarouges sont utilisées près du lecteur, le lecteur peut de ne pas bien fonctionner. Dans la situation inverse, les autres appareils peuvent ne pas bien fonctionner.

■Mise en place des piles

1. Retirer le couvercle du compartiment des piles.

1. Introduire deux piles "AA" (R6, SUM-3). S'assurer que les piles sont correctement mises en respectant les polarités plus ⊕ et moins ⊖.

3. Fermer le couvercle jusqu'au déclic.

Remplacement des piles

Si vous remarquez que la distance entre le boîtier de télécommande et le lecteur devient plus courte pour un fonctionnement correct, ceci indique que les piles sont usées. Dans ce cas, remplacer les piles par des nouvelles.

Précautions à observer concernant les piles

- Bien placer les piles en respectant les polarités plus ⊕ et moins ⊖.

• Utiliser des piles du même type. Ne jamais essayer d'utiliser des types de pile différents ensemble.
• Des piles ou des batteries peuvent être utilisées. Se référer à leurs étiquettes pour les précautions à respecter.
• Si le boîtier de télécommande n'est pas utilisé pendant une longue période (plus d'un mois), retirer les piles du boîtier de télécommande pour éviter des fuites de pile. Si elles coulent, essuyer le liquide dans le compartiment des piles et remplacer les piles par des neuves.
• Ne pas chauffer, démonter les piles ni les mettre au feu.

LECTEUR CD

Disque: CD de 8 cm / 12 cm, CD-R, CD-RW

Canaux audio: 2 canaux

Convertisseur N/A: 16 bits linéaire

Fréquence d'échantillonnage: 44,1 kHz

Sortie analogique (RCA)

Niveau de sortie nominal: -10 dBV

(0.3 V) (impédance de charge

47 Kohms, asymétrique)

Niveau de sortie maximal: +6 dBV

(2.0 V)

Impédance de sortie: 1 Kohms

Sortie casques (prise casque stéréo

standard): 110 mV au max. (impédance de

charge 32 Ohms)

Réponse en fréquence:

20 Hz à 20 kHz ±1,5 dB

Rapport signal/bruit (S/B):

Supérieur à 90 dB (1 kHz)

Distorsion harmonique totale:

Inférieure à 0,01% (1 kHz)

Séparation des canaux:

Supérieure à 85 dB (1 kHz)

Variateur de vitesse: -5 \~ +7 %

Niveau de début de plage: -60 dB

GÉNÉRALES

Alimentation:

120 V CA, 60 Hz (modèle Etats-

Unis/Canada)

230 V CA, 50 Hz (modèle Royaume-

Uni/Europe)

240 V CA, 50 Hz (modèle Australie)

• Des améliorations peuvent apporter des changements dans les caractéristiques techniques et générales sans préavis.

- Les illustrations peuvent légèrement différer des modèles de production.

En cas de difficulté

La recherche de causes de mauvais fonctionnements d'un lecteur de disque audionumérique est fondamentalement identique à celle de tout autre appareil électrique ou électronique. Toujours vérifier les causes les plus probables en premier. Pour vous donner une idée des points à vérifier, consulter la liste suivante:

Problème Cause probable Remède
Pas d'alimentation quand l'interrupteur La prise d'alimentation n'est pas bien Bien la brancher. d'alimentation est pressé.
Pas de lecture quand un disque est mis en place. tournée vers le bas. vers le haut.	Le disque est mis en place avec l'étiquette	Le mettre en place avec l'étiquette tournée
	Le disque est sale. Nettoyer la surface du disque.
Pas de sortie audio.	Le raccordement à la chaîne stéréo est incorrect.	Vérifier les raccordements.
Seul un morceau peut être lu.	La touche ONE/ALL est engagée.	Presser la touche pour la désengager.
Pas de lecture programmée.	La touche PROGRAM n'est pas pressée.	Presser la touche pour afficher "MEMORY".
Mauvais alignement (son sautant).	Le lecteur subit des vibrations ou chocs.	Changer la position d'installation du lecteur.
	Le disque est sale. Nettoyer la surface du disque.
Bourdonnement.	La fiche à broche n'est pas raccordée fermement.	La raccorder à nouveau fermement.
Bruit dans le syntoniseur.	Le lecteur est trop près du syntoniseur.	Laisser une distance raisonnable entre eux ou couper l'alimentation du lecteur.
Le fonctionnement du boîtier de télécommande est impossible.	L'interrupteur POWER du lecteur est sur OFF.	Placer l'interrupteur sur ON.
	Les piles ne sont pas en place dans le boîtier de télécommande.	Installer les piles.
Pas de sortie numÉrique	La fonction Pitch est utilisée	Presser le bouton PITCH CONTROL pour ne pas être dans ce mode.

Attention:

Comme l'appareil utilise un micro-ordinateur, il peut ne pas fonctionner correctement à cause de bruits externes, etc. Dans ce cas, couper l'alimentation, puis la remettre et reprendre les opérations.
