VM44 - Admirador Bimar - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de pared
Marca	Bimar
Modelo	VM44
Clase eléctrica	Clase II (doble aislamiento)
Alimentación	220-240 V ~ 50 Hz
Potencia	45 W (estimada)
Velocidades	3 (Baja, Media, Alta)
Modos de funcionamiento	Normal, Natural (Rhy), Sueño (Sleep)
Temporizador	Sí, hasta 7,5 horas (en intervalos de 0,5 h, 1 h, 2 h, 4 h)
Mando a distancia	Sí (pila AAA incluida)
Oscilación horizontal	Automática (derecha-izquierda)
Inclinación vertical	Manual
Instalación	De pared (kit de fijación incluido)
Material	Plástico y metal
Peso	Aproximadamente 3 kg
Dimensiones (aprox.)	45 x 50 x 30 cm
Uso	Interior, solo doméstico
Temperatura ambiente máx.	40 °C
Distancia mínima del agua	2 metros
Limpieza	Paño suave y húmedo, no sumergir
Pilas	Tipo AAA, retirar antes de desechar

Preguntas frecuentes - VM44 Bimar

¿Cómo montar el ventilador Bimar VM44?

Primero fije la rejilla trasera al cárter del motor, luego coloque el rotor en el eje y apriete la tuerca. A continuación, una la rejilla delantera a la trasera con el anillo de plástico. Asegúrese de que la rejilla de protección esté firmemente fijada. Consulte la Fig. 1 del manual.

¿Cómo instalar el ventilador en la pared?

Use la placa de montaje incluida. Perfore tres agujeros en una pared de mampostería, inserte los tacos, atornille la placa. Cuelgue el ventilador en la placa haciendo coincidir la lengüeta. El aparato debe instalarse al menos a 2 metros del suelo.

¿Cómo usar el mando a distancia?

Inserte una pila AAA en el mando a distancia respetando la polaridad. Apúntelo hacia el panel de control del ventilador. Use las teclas ON-SPEED, SPEED, SWING, TIMER, MODE y OFF para controlar el ventilador a distancia.

¿Cómo ajustar el temporizador?

Pulse varias veces la tecla TIMER del mando a distancia o del panel de control. Cada pulsación aumenta el tiempo programado (0,5 h, 1 h, 2 h, 4 h, etc.) hasta 7,5 horas. Se enciende el testigo luminoso correspondiente. El aparato se detiene automáticamente al final del tiempo definido.

¿Qué significan los modos Natural y Sueño?

En modo Natural (Rhy), el ventilador alterna entre velocidad máxima e intermedia con breves paradas. En modo Sueño (Sleep), las velocidades e intermitencias son diferentes para crear un flujo de aire más calmado. Seleccione estos modos con la tecla MODE del mando a distancia.

¿Cómo limpiar el ventilador?

Desenchufe siempre el aparato antes de limpiarlo. Use un paño suave ligeramente húmedo. Evite productos abrasivos o corrosivos. No sumerja ninguna parte del ventilador en agua. Asegúrese de que los orificios de ventilación del motor estén libres de polvo.

¿Cuáles son las precauciones de seguridad importantes?

No use el aparato con las manos o pies mojados. No lo exponga a la lluvia o al sol. No lo use a más de 40 °C. Mantenga a los niños menores de 8 años alejados. No cubra el aparato. Desenchúfelo en caso de avería.

¿Puedo usar este ventilador en un baño?

No, este aparato no está diseñado para su uso en habitaciones húmedas. Debe colocarse al menos a 2 metros de cualquier punto de agua (lavabo, bañera, etc.) para evitar riesgos de electrocución.

¿Cómo reemplazar las pilas del mando a distancia?

Abra el compartimento de las pilas, retire las pilas usadas e inserte una pila AAA nueva respetando la polaridad (+ y -). Cierre el compartimento. No mezcle pilas nuevas y usadas.

¿Qué hacer si el ventilador no funciona?

Verifique que el enchufe esté bien conectado y que la tensión corresponda. Asegúrese de que el fusible no se haya fundido. Si el ventilador no responde al mando a distancia, revise las pilas. En caso de mal funcionamiento persistente, contacte a un profesional calificado.

MANUAL DE USUARIO VM44 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

VENTILATORE A PARETE

WALL FAN

WANDLÜFTER

VENTILATEUR MURAL

VENTILADOR PARED

5) Griqlia posteriore

6) Albero motore

7) Corpo

8) Viti e tasselli

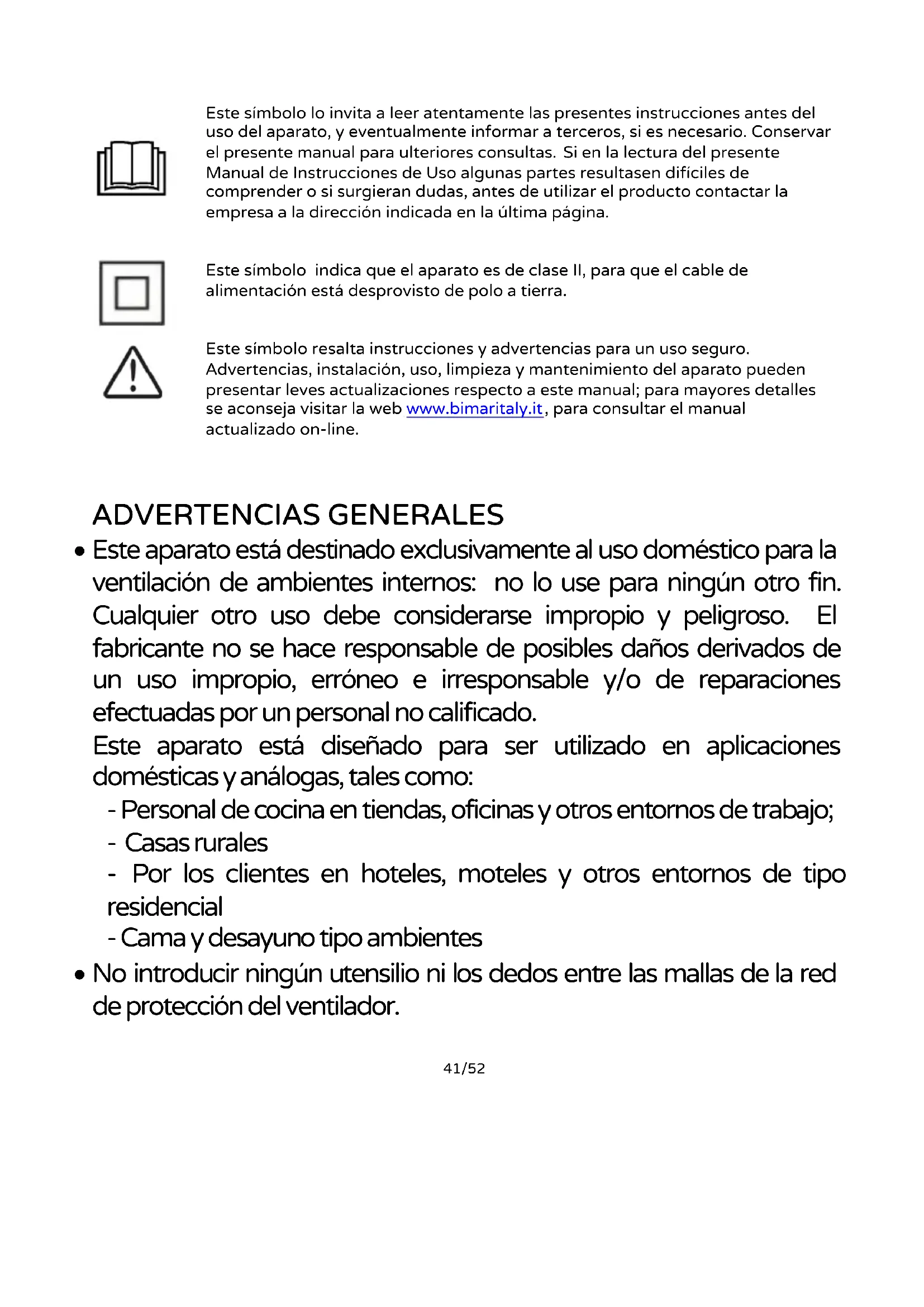

Este símbolo lo invita a leer atentamente las presentes instrucciones antes del uso del aparato, y eventualmente informar a terceros, si es necesario. Conservar el presente manual para ulteriores consultas. Si en la lectura del presente Manual de Instrucciones de Uso algunas partes resultasen difíciles de comprender o si surgieran dudas, antes de utilizar el producto contactar la empresa a la dirección indicada en la última página.

Este símbolo indica que el aparato es de clase II, para que el cable de alimentación está desprovisto de polo a tierra.

Este símbolo resalta instrucciones y advertencias para un uso seguro. Advertencias, instalación, uso, limpieza y mantenimiento del aparato pueden presentar leves actualizaciones respecto a este manual; para mayores detalles se aconseja visitar la web www.bimaritaly.it, para consultar el manual actualizado on-line.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes internos: no lo use para ningún otro fin. Cualquier otro uso debe considerarse impropio y peligroso. El fabricante no se hace responsable de posibles daños derivados de un uso impropio, erróneo e irresponsable y/o de reparaciones efectuadas por un personal no calificado.

Este aparato está diseñado para ser utilizado en aplicaciones domésticas y análogas, tales como:

• Personal de cocina en tiendas, oficinas y otros entornos de trabajo;
• Casas rurales
• Por los clientes en hoteles, moteles y otros entornos de tipo residencial
• Cama y desayuno tipo ambientes

- No introducir ningún utensilio ni los dedos entre las mallas de la red de protección del ventilador.

• No utilizar el aparato con una temperatura ambiente superior a los 40°C.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales, así como sin experiencia o sin el conocimiento necesario, siempre que se encuentren vigilados o bien después que estas hayan recibido instrucciones correspondientes con el uso seguro del aparato y hayan comprendido los riesgos relacionados con el mismo. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
• El aparato debe ser mantenido fuera del alcance de los niños.
• Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas para evitar los riesgos de incendio, de descargas eléctricas y de lesiones físicas.
• No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional calificado.
• Asegurarse de que el ventilador funciona correctamente: de no ser así, apagar el aparato y hacerlo revisar por personal profesional calificado.
• No desplazar el aparato mientras está funcionando.
• Si el aparato no está en función, sacar la clavija de la toma de corriente.
• Desconectar siempre el aparato de la toma de corriente antes de ensamblar, desmontar y limpiar el aparato
• No dejar el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).
• No tocar el aparato con las manos o los pies mojados.

- No tirar del cable para desplazar el aparato.

- No tirar del cable de alimentación o del propio aparato para sacar la clavija de la toma de corriente.

- Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso por una persona con una calificación similar a fin de prevenir cualquier riesgo.

- Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección.

- Controle que el ventilador no quede en contacto con el agua u otros líquidos. Si inadvertidamente se moja o sumerge en un líquido, ante todo desactive la toma de corriente apagando el interruptor del cuadro eléctrico, y solo después extraiga la clavija de la toma de corriente. Seque cuidadosamente la clavija y la toma de corriente y solo después reactive la corriente en el enchufe. Reintroduzca la clavija en la toma de corriente y luego utilice el aparato. En caso de duda, diríjase a personal profesionalmente competente.

- No conecte el aparato a sistemas de control térmico, programador, temporizador u otro dispositivo que pueda encender al aparato de modo automático, evitando de este modo el riesgo de dañar a personas, animales o cosas.

- En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una reparación realizada por personal no calificado puede constituir una fuente de peligro y además anula la garantía.

ADVERTENCIAS PARA LAS BATERÍAS

- MANTENER LAS BATERÍAS FUERA DEL ALCANCE DE LOS NIÑOS. La ingestión puede provocar quemaduras químicas, perforación de los tejidos blandos y la muerte.

Al cabo de 2 horas de la ingestión pueden presentarse quemaduras graves. Acuda inmediatamente a un médico. Las baterías no pueden ser sustituidas por los niños.

• Introducir correctamente las baterías, prestando atención a las polaridades (+ y -) marcadas en las baterías del aparato.
• Las baterías no deben cortocircuitarse. No cargar las baterías. No forzar la descarga de las baterías.
• No utilizar baterías nuevas junto con las usadas, tampoco utilice baterías de otro tipo o de otros fabricantes.
• Las baterías descargadas deben ser removidas inmediatamente del aparato y eliminadas correctamente, según las leyes en vigor.
• No calentar las baterías ni exponerlas a fuentes de calor.
• No soldar directamente las baterías.No desmontar las baterías.No deformar las baterías. No arrojar ni eliminar las baterías en el fuego.
• No poner en contacto con agua ni humedad, especialmente si el compartimiento de baterías estuviera dañado. No encapsular ni modificar las baterías.
• Conservar las baterías no usadas en su embalaje original, lejos de objetos metálicos. Cuando se hayan retirado de su embalaje, no mezcle las baterías.
• Si se pretende no utilizar el aparato por un periodo de tiempo prolongado, remover las baterías.
• Limpie los contactos de las baterías y aquellos del aparato antes de introducir las baterías.
• En caso de pérdidas por las baterías, evitar todo tipo de contacto con el material vertido, en caso de contacto, enjuague la parte afectada con agua y acuda a un médico.

INSTALACIÓN

• Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos. Atención: adhesivos y páginas publicitarias que se encuentran aplicados sobre la rejilla, deben ser extraidos antes de utilizar el aparato.

• Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica. En caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de amperaje no tiene que ser inferior a la máxima del aparato.

• Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.

• La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.
• Posicionar el aparato lejos de:

- fuentes de calor (p. ej. llamas libres, horno a gas, etc.)

- depósitos de líquidos (por ejemplo fregaderos, etc) para evitar salpicaduras de agua o que se pueda caer (distancia mínima 2 metros)

-tejidos (cortinas, etc) o materiales volátiles que puedan obstruir la rejilla de aspiración; comprobar que la parte delantera también esté libre de materiales volátiles (polvo, etc.).

• Este aparato NO es adecuado para empleo en ambientes con atmósferas explosivas (con presencia de sustancias inflamables bajo forma de gas, vapor, neblina o polvo, en condiciones atmosféricas donde, después del encendido, la combustión se propaga en el aire).
  • Coloque el ventilador lejos de las ventanas.
• Este aparato no está destinado a ser controlado por un temporizador externo o por un sistema de mando a distancia separado, esto para evitar el riesgo de incendio si el aparato estuviera cubierta o colocado de forma incorrecta.

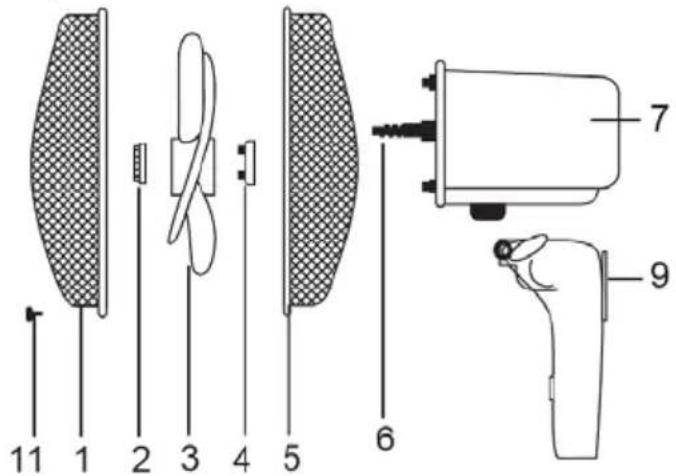

1) Pantalla de protección
2) Abrazadera
3) Ventilador
4) Abrazadera
5) Rejilla trasera
6) Eje del motor
7) Cárter motor
8) Placa de fijación en pared
9) Placa metálica, ventilador
10) Tornillo c/tuerca
11) Placa metálica

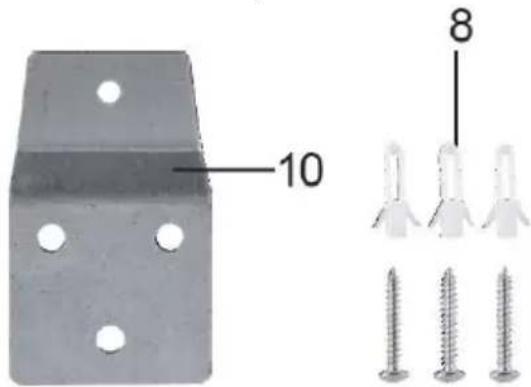

Kit instalación en pared:

10 8

MONTAJE

Atención: el ventilador puede ser utilizado solo si está completa y correctamente montado, es decir, completo con la base y la rejilla. En caso de dudas hacer controlar o efectuar la operación por personal técnico capacitado. Para el montaje referirse a la Fig.

Ventilador

1) Fijar la rejilla trasera (5) al cárter motor, posicionarla en modo que los pivotes y orificios se correspondan, y bloquearla con la abrazadera correspondiente (4).
2) Introducir el ventilador (3) en el eje del motor (6) y bloquear con la abrazadera correspondiente (2) atornillando en sentido horario, apretando fuertemente.
3) Acoplar la rejilla delantera (1) a aquella trasera (5) bloqueándolas con anillo de plástico, asegurando la fijación con el correspondiente tornillo c/tuerca (11). Al finalizar la operación, verificar que las rejillas de protección estén fuertemente acopladas y fijadas al motor.

Instalación de pared

• El ventilador debe ser usado solo cuando está montado en la pared, cuya superficie debe ser plana, sin asperezas, bien estable (en cuanto el artefacto podría volcarse).
• Posicionar el ventilador lejos de fuentes de calor, material inflamable (cortinas, tapicería, etc.), gas inflamable o material explosivo (garrafas, spray).

En la instalación de pared, la pared donde es montado el artefacto debe ser de mampostería y/o material resistente (no de madera o material sintético); respete las siguientes indicaciones para su instalación:

• el artefacto debe ser instalado al menos 2m del suelo (Fig.4)
• Apoyar la placa metálica a la pared, realizar en la pared n.3 orificios, (antes de realizar las perforaciones se recomienda medir la distancia entre los orificios citados), introducir los tarugos en los orificio, posicionar la placa metálica y atornillar los tornillos como se muestra en la Fig. 2, Introducir el ventilador en la placa de fijación en la pared (10) de manera que la lengüeta se introduzca en la placa de fijación (9) presente en la parte trasera del ventilador.

Fig.1

Si se instala en un cuarto de baño, además de la altura escrita en el párrafo anterior; el artefacto debe ser instalado en modo tal que los interruptores y los otros dispositivos de mando no puedan ser tocados por una persona que se encuentre en la bañera o en la ducha.

Ante de cada uso comprobar que el artefacto se encuentre en buen estado, que el cable eléctrico no se encuentre dañado: si el cable eléctrico está dañado, el mismo debe ser sustituido por el fabricante o por el servicio de asistencia técnica o en todo caso por personal técnico capacitado, en modo de prevenir cualquier tipo de riesgo.

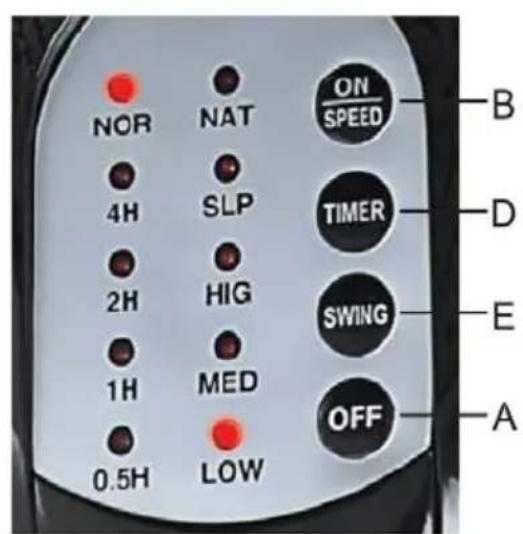

Las funciones del ventilador pueden accionarse tanto con la botonera colocada en el panel de mandos que con el telecomando. El telecomando debe estar dirigido en la

dirección del panel de mandos, previamente deben colocarse las baterías (abrir el compartimiento trasero e introducir dos baterías tipo “AAA” respetando la polaridad. Cerrar el compartimiento).

Introducir el enchufe en la toma de corriente.

Ventilación:

1) Para encender el ventilador, presionar la tecla "ON-SPEED" del telecomando o del panel de mandos.
2) Para seleccionar la velocidad deseada en modalidad normal “NOR”, presionar repetidamente la tecla “ON-SPEED”: en el panel de mandos o del telecomando, se iluminará la espía “NOR” y la espía correspondiente a la velocidad seleccionada. (Low=mínima, Med=media, Hig=máxima).

Oscilación horizontal (derecha-izquierda): se obtiene presionando la correspondiente tecla “OSCIL” del telecomando o del panel de mandos (14). Para desactivar la oscilación, presionar nuevamente la tecla “OSCIL”.

Inclinación vertical (alta-baja): se regula empuñando el cuerpo motor y dirigiéndolo en la dirección deseada.

Timer: esta función permite de programar el tiempo de funcionamiento, al termine del cual el artefacto se detendrá automáticamente.

- Para programar el tiempo de funcionamiento, presionar repetidamente la tecla "TIMER" del telecomando: con cada presión de la tecla varía el tiempo programado, y en el panel de mandos se ilumina la espía correspondiente al tiempo seleccionado (0,5 hora – 1 hora – 2 horas – 4 horas): el tiempo máximo es de 7 horas 30'.

- Para desactivar el timer, apagar el artefacto con la tecla "ON-OFF".

Modalidad: el ventilador puede funcionar tanto en velocidad constante “NOR”, como en dos distintas velocidades intermitentes: “SLP”, el ventilador funciona alternativamente en velocidad máxima y media, y se apaga por algunos instantes. “Sleep” el ventilador funciona alternativamente en velocidades e intermitencias distintas a aquella precedente. La selección de la modalidad, se efectúa presionando la tecla correspondiente “MODE” del telecomando: con cada presión de la tecla varia la modalidad.

- Para apagar el ventilador, presionar la tecla “OFF” presente en el telecomando o en el panel de mandos, luego desconectar el enchufe de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de efectuar las normales operaciones de limpieza quitar el enchufe de la toma de corriente.

• Para la limpieza utilizar un paño suave, ligeramente humedecido: no utilizar productos abrasivos o corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: en el caso que sucediese no sumergir la mano en el líquido y ante todo quitar el enchufe de la toma de corriente. Secar con mucho cuidado el artefacto y verificar que todas las partes eléctricas se encuentren secas: en caso de dudas póngase en contacto con personal técnico capacitado.
• Es indispensable mantener los orificios de aireación del motor libres de polvos y pelusas.
• Para períodos largos de inutilizo, es necesario conservar el ventilador lejos del polvo y la humedad; se recomienda utilizar el embalaje original.
• En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.
• Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

BATERÍAS - Retire las baterías del aparato antes de eliminarlas. No arrojar las baterías en los residuos domésticos. Las baterías deben ser eliminadas en los recipientes específicos o llevándolas a los centros de recogida correspondientes. La recogida selectiva adecuada contribuye a evitar los posibles efectos negativos para el medio ambiente y la salud.

Para remover las baterías, seguir las indicaciones de las Instrucciones de uso.

DESGUACE De conformidad con la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (WEEE), el símbolo del contenedor tachado resente en el aparato o en su embalaje indica que el aparato debe eliminarse separado del resto de residuos al final de su vida útil. El usuario, por tanto, deberá entregar el aparato a un centro autorizado de reciclado de equipos eléctricos y electrónicos. Como alternativa, en lugar de encargarse de la eliminación, el usuario podrá entregarlo al distribuidor al comprar un aparato nuevo equivalente. El usuario puede entregar productos electrónicos que midan menos de 25 cm a vendedores de productos electrónicos que tenga un área de ventas mínima de 400 m2 gratuitamente y sin ninguna obligación de compra. Una adecuada recogida selectiva y el siguiente envío del aparato para el reciclaje, el tratamiento y la eliminación ecocompatible, contribuyen a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, y favorecen el reciclaje de los materiales que componen el aparato.

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a las informaciones
Descrizione/Description/ Description/Beschreibung/ Descripción	Simbolo/Symbol/Symbol/ Símbolo	Valore/Value/ Valeur/Wert/Valor	Unità/Unit/Unité/Einheit/Símbolo
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/ Maximaler Luftdurchsatz des Lüfters/ Capacidad máxima de aire	F	47.88	m^3/min
Potenza assorbita del ventilatore/Fan power input/ Puissance d'entrée ventilateur/ Eingangsleistung des Lüfters/ Potencia abso rbida por el ventilador	P	40.3	W
Valori di esercizio/Service value/Valeur de fonctionnement/Betriebswert/ Valores de funcionamiento	SV	1.19	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/ Consommation électrique en veille/ Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	0.34	W
Livello di potenza sonora del ventilatore/Fan sound power level/Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	52.884	dB(A)
Velocità massima dell'aria/Maximum air velocity/ Vitesse maximale de l'air/ Maximale Luftstromgeschwindigkeit/ Velocidad máxima del aire	c	2.15	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/Normativas de medición para valores de funcionamiento	Regolamento/Commission Regulation/ Valeur standard de fonctionnement / Kommissionsvorschrift / Reglamento: (UE) n.206/2012

SINCE 1974 bimar® LIVE • SMART

Via G.Amendola, 16/18 25019 Sirmione (BS) – ITALY www.bimaritaly.it

Servizio clienti:

[e-mail]

VM44 I.B._2020
