MANUALE UTENTE VM44 Bimar

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina.

Questo simbolo indica la classe II isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

Avvertenze, installazione, uso, pulizia e manutenzione dell’apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it , per consultare il manuale aggiornato on-line.

• Questo apparecchio è destinato solo all’impiego domestico, per la ventilazione di ambienti interni: non utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast.3/52

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• Non utilizzare l’apparecchio con temperatura ambiente superiore a 40°C.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• L’apparecchio deve essere mantenuto fuori dalla portata di bambini.

• Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

• Controllate che il ventilatore non venga in contatto con l’acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l’interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e4/52

poi utilizzare l’apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

• Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Assicurarsi che la ventola funzioni correttamente: nel caso contrario spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato.

• Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente.

• Scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l’apparecchio.

• Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

• Non toccare l’apparecchio con mani o piedi bagnati.

• Non spostare l’apparecchio quando è in funzione.

• Non tirare il cavo d’alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente.

• Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto o sia posizionato in modo non corretto.

• Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o5/52

comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

• Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione (1).

TENERE LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI. L’ingestione può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore dall’ingestione. Consultare immediatamente un medico.

• Non permettere ai bambini di sostituire le batterie.

• Inserire correttamente le batterie, facendo attenzione alle polarità (+ e -) marcate sulle batterie e sull’apparecchio.

• Le batterie non devono essere messe in cortocircuito. Non forzare la scarica delle batterie. Non caricare le batterie.

• Non utilizzare tra loro batterie nuove e usate o batterie di diverso tipo o di diversi produttori. Le batterie scariche devono essere rimosse immediatamente dall’apparecchio e smaltite correttamente, secondo le leggi in vigore.

• Non scaldare le batterie e non esporle a fonti di calore. Non saldare direttamente le batterie. Non smontare e deformare le batterie.

• Non buttare e non smaltire le batterie nel fuoco. Non mettere a contatto con l’acqua o l’umidità, in particolare nel caso in cui il contenitore della batteria dovesse essere danneggiato. Non incapsulare e non modificare le batterie.

• Conservare le batterie non utilizzate nel loro imballaggio originale lontano da oggetti metallici. Se già rimosse dall’imballaggio, non mischiare o mescolare le batterie.

• Se si intende non utilizzare l’apparecchio per un periodo di tempo prolungato, rimuovere le batterie.

• Pulire i contatti delle batterie e quelli dell’apparecchio prima di inserire le batterie.

• In caso di perdite dalle batterie, evitare qualsiasi contatto con il materiale fuoriuscito; in caso contatto, sciacquare la parte interessata con acqua e consultare un medico. INSTALLAZIONE

• Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d’imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata. Attenzione : eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell’uso dell’apparecchio.

• Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di6/52

adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio.

• Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

• Posizionare l’apparecchio lontano da: - fonti di calore (ad es. fiamme libere, fornello gas, ecc. ) - contenitori di liquidi (ad esempio, vasche da bagno, doccia, lavelli ecc.) per evitare schizzi d’acqua o che vi possa cadere (distanza minima 2 metri) - tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili ( polvere, ecc.).

• Non installare il ventilatore in ambienti dove vi sia il riflusso di gas provenienti dalla canna di scarico dei gas o da altri apparecchi a combustione di carburanti.

• Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze infiammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l’accensione, la combustione si propaga nell’aria).

• In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

2) Ghiera fissaggio ventola

4) Ghiera fissaggio griglia

Piastrina fissaggio ventilatore

10) Piastrina fissaggio a muro

11) Vite fissaggio griglie7/52

Kit installazione a muro

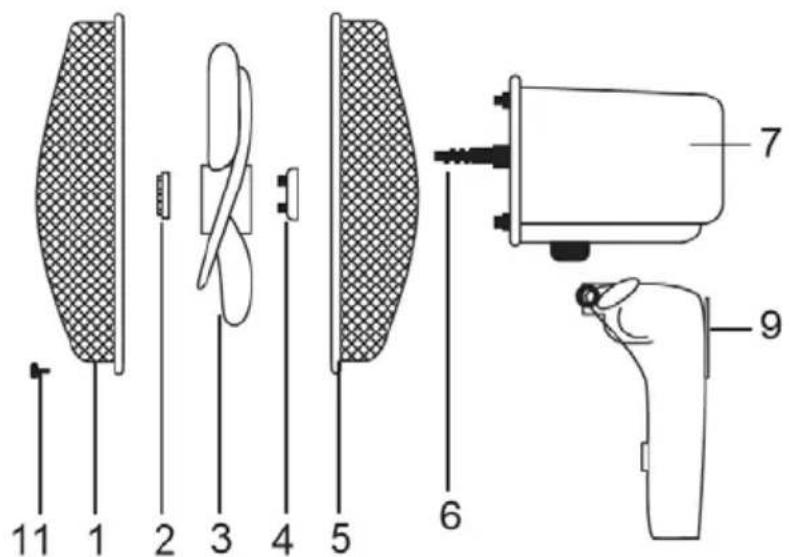

ASSEMBLAGGIO Attenzione : scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare l’apparecchio. Per l’assemblaggio si prenda come riferimento le figure. Attenzione : il ventilatore può essere utilizzato solo se completamente e correttamente assemblato, cioè completo di griglie di protezione (anteriore e posteriore). Nel caso di dubbio far controllare o eseguire l’operazione da personale professionalmente qualificato. Ventilatore

• Svitare le ghiere: fissaggio ventola (2) e griglia posteriore (4) sull’albero motore se precedentemente fissate

• Inserire la griglia posteriore (5) sul carter motore, e bloccarla con l’apposita ghiera (4).

• Inserire la ventola (3) sull’albero motore (6) e bloccare con l’apposita ghiera (2) avvitandola in senso antiorario e in modo serrato.

• Accoppiare la griglia anteriore (1) a quella posteriore (5), assicurando il fissaggio con n.1 vite c/dado (11). Al termine dell’operato, verificare che le griglie di protezione siano saldamente accoppiate e fissate al motore.

Installazione murale

• Il ventilatore deve essere impiegato solo se fissato a parete, la cui superficie deve essere piana, priva di asperità, ben stabile (in quanto l’apparecchio potrebbe ribaltarsi).

• Posizionare il ventilatore lontano da fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray). Nell’istallazione murale, la parete cui è fissato l’apparecchio deve essere in muratura e/o in materiale resistente (non in legno o materiale sintetico); inoltre seguire questi indicazioni per l’installazione: - l’apparecchio deve essere installato ad almeno 2m dal suolo (Fig.4) - Appoggiare la piastrina metallica alla parete, praticare alla parete n.3 fori, (prima eseguire i fori è bene misurare l’interasse delle asole citate), inserirvi i tasselli ad espansione nei fori, posizionare la piastrina metallica e avvitare le viti come in figura n.2. Inserire il ventilatore sulla piastra di fissaggio a muro (10) facendo in modo che la linguetta si inserisca nella piastra di fissaggio (9) presente sul retro del ventilatore (fig.3)8/52

Se installato in una stanza da bagno, oltre che all’altezza scritta al paragrafo precedente; l’apparecchio deve essere installato in modo che gli interruttori e gli altri dispositivi di comando non possano essere toccati da una persona che si trovi nella vasca da bagno o nella doccia.9/52

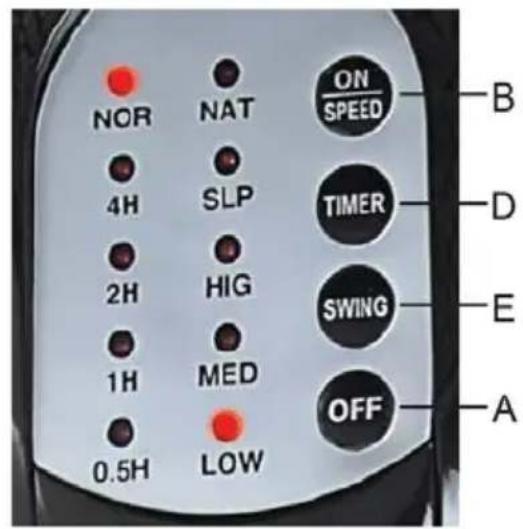

Pannello comandi Telecomando A. Tasto “Off” spegnimento B. Tasto “On/Speed”: accensione/velocità C. Tasto “Mode” (solo telecomando): normal, natural, sleep D. Tasto “Timer” E. Tasto “Swing”: oscillazione dx/sx

Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Le funzioni del ventilatore possono essere azionate sia con la pulsantiera posta sul pannello comandi, che col telecomando. Il telecomando deve essere puntato nella direzione del pannello comandi, e prima ancora bisogna inserirvi le batterie (non incluse nella confezione); aprire lo sportello posteriore e inserire due batterie tipo “AAA” (1,5V) rispettando la polarità. Richiudere lo sportello). Inserire la spina nella presa di corrente. Ventilazione:

1) Per accendere il ventilatore, premere il tasto “ON-SPEED” del telecomando o del

2) Per selezionare la velocità desiderata in modalità normale “

NOR ”, premere ripetutamente il tasto “ON-SPEED”: sul pannello comandi o del telecomando, si illuminerà la spia “ NOR ” e la spia corrispondente alla velocità selezionata (Low=minima, Med=media, Hig= massima). Oscillazione orizzontale (destra-sinistra): si ottiene premendo l’apposito tasto “SWING” del telecomando o del pannello comandi (E). Per disattivare l’oscillazione, premere nuovamente il tasto “SWING”.10/52

Inclinazione verticale (alto-basso): si regola impugnando il corpo motore e dirigendolo delicatamente nella direzione desiderata.

Timer (D): questa funzione consente di impostare il tempo di funzionamento, al termine del quale l’apparecchio si arresta automaticamente.

• Per impostare il tempo di funzionamento, premere ripetutamente il tasto “TIMER” del telecomando: ad ogni pressione del tasto varia il tempo impostato, e sul pannello comandi si illumina la spia luminosa corrispondente al tempo selezionato (0,5 ora- 1 ora - 2 ore - 4 ore ): il tempo massimo è di 7ore e 30 minuti.

• Per disattivare il timer, spegnere l’apparecchio con il tasto “0-OFF. Modalità (C), solo sul telecomando: il ventilatore può funzionare sia a velocità costante “NOR” , che a due diverse velocità intermittenti: “ Nat ”, la ventola funziona alternativamente alla massima e media velocità, e si spegne per qualche istante. “ Slp ” la ventola funziona alternativamente a velocità e intermittenze diverse da quella precedente. La selezione delle modalità, si esegue premendo l’apposito tasto ”MODE” del telecomando: ad ogni pressione del tasto varia la modalità.

• Per spegnere il ventilatore, premere il tasto “OFF” presente sul telecomando o sul pannello comandi, poi disinserire la spina dalla presa di corrente. Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione : prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.

• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• E’ indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.

• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l’imballo originale.

• Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l’elica).11/52

BATTERIE Rimuovere le batterie dall’apparecchio prima dello smaltimento. Non gettare le batterie nei rifiuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contenitori o negli specifici centri di raccolta. L’adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute. Per rimuovere le batterie, seguire le indicazioni delle istruzioni d’uso.

Ai sensi della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura Dismessa al riciclaggio, al trattamento e allo smaltimento compatibile con il rispetto dell’ambiente contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura, condizioni di massima sicurezza per l’ambiente.12/52
