MANUAL DE USUARIO IAN 75238 ULTIMATE SPEED

LUCES LED DE CONDUCCIÓN DIURNA

Instrucciones de utilización y de seguridad

HR

LED-DNEVNOSVJETLO

Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

PT

ES Instrucciones de utilización y de seguridad Página 33

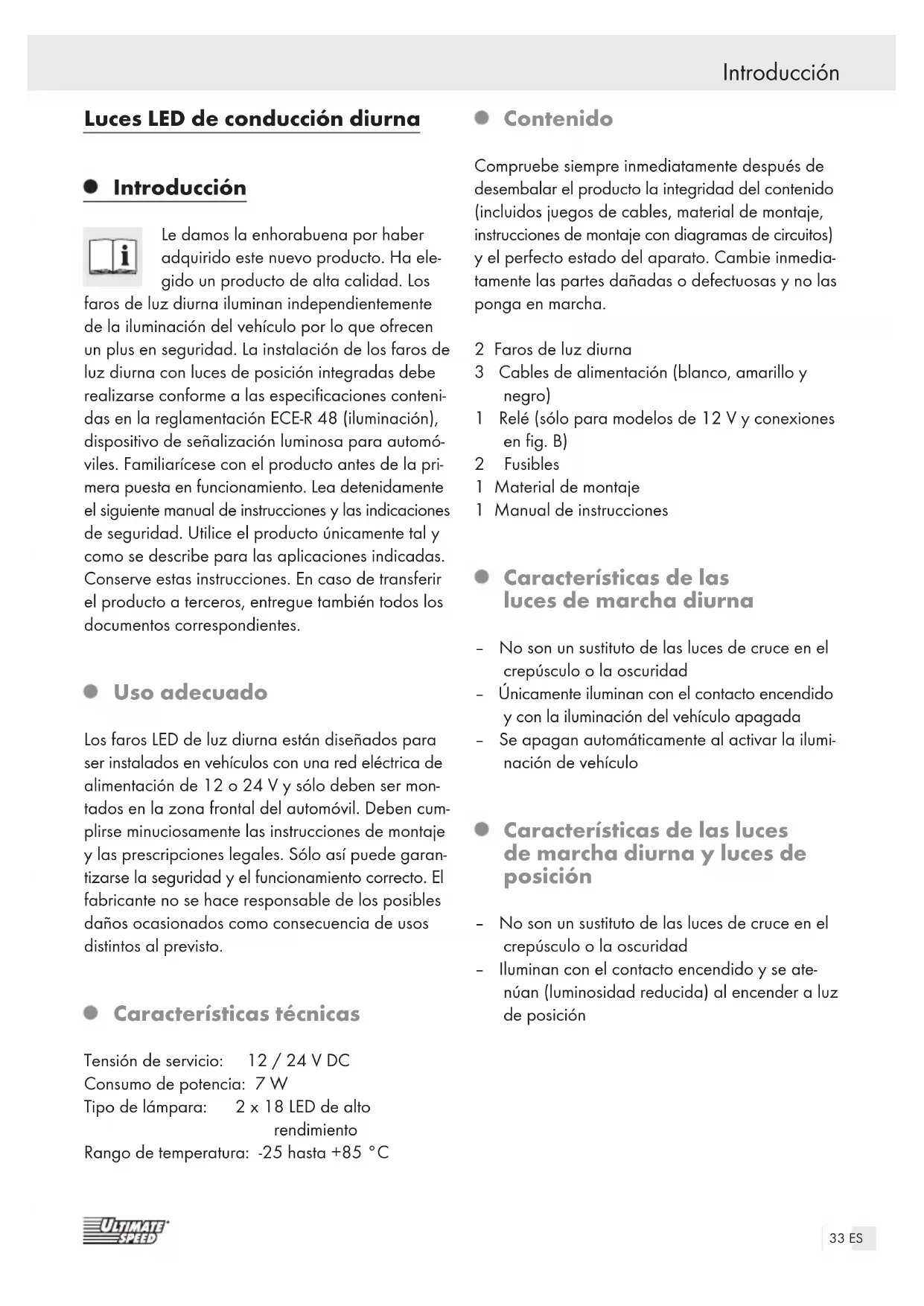

Luces LED de conducción diurna

- Introducción

Le damos la enhorabuena por haber adquirido este nuevo producto. Ha elegido un producto de alta calidad. Los faros de luz diurna iluminan independientemente de la iluminación del vehículo por lo que ofrecen un plus en seguridad. La instalación de los faros de luz diurna con luces de posición integradas debe realizarse conforme a las especificaciones contenidas en la reglamentación ECE-R 48 (iluminación), dispositivo de señalización luminosa para automóviles. Familiarícese con el producto antes de la primera puesta en funcionamiento. Lea detenidamente el siguiente manual de instrucciones y las indicaciones de seguridad. Utilice el producto únicamente tal y como se describe para las aplicaciones indicadas. Conserve estas instrucciones. En caso de transferir el producto a terceros, entregue también todos los documentos correspondientes.

Uso adecuado

Los faros LED de luz diurna están diseñados para ser instalados en vehículos con una red eléctrica de alimentación de 12 o 24 V y sólo deben ser montados en la zona frontal del automóvil. Deben cumplirse minuciosamente las instrucciones de montaje y las prescripciones legales. Sólo así puede garantizarse la seguridad y el funcionamiento correcto. El fabricante no se hace responsable de los posibles daños ocasionados como consecuencia de usos distintos al previsto.

- Características técnicas

Tensión de servicio: 12 / 24 V DC

Consumo de potencia: 7 W

Tipo de lámpara: 2 x 18 LED de alto

rendimiento

Rango de temperatura: -25 hasta +85 °C

- Contenido

Compruebe siempre inmediatamente después de desembalar el producto la integridad del contenido (incluidos juegos de cables, material de montaje, instrucciones de montaje con diagramas de circuitos) y el perfecto estado del aparato. Cambie inmediatamente las partes dañadas o defectuosas y no las ponga en marcha.

2 Faros de luz diurna
3 Cables de alimentación (blanco, amarillo y negro)

1 Relé (sólo para modelos de 12 V y conexiones en fig. B)

2 Fusibles

1 Material de montaje
1 Manual de instrucciones

- Características de las luces de marcha diurna

• No son un sustituto de las luces de cruce en el crepúsculo o la oscuridad
• Únicamente iluminan con el contacto encendido y con la iluminación del vehículo apagada
• Se apagan automáticamente al activar la iluminación de vehículo

- Características de las luces de marcha diurna y luces de posición

• No son un sustituto de las luces de cruce en el crepúsculo o la oscuridad
• Iluminan con el contacto encendido y se atenúan (luminosidad reducida) al encender a luz de posición

- Características de las luces de marcha diurna, luces de posición y luces de estacionamiento

• No son un sustituto de las luces de cruce en el crepúsculo o la oscuridad
• Iluminan con el contacto encendido y se atenúan (luminosidad reducida) al encender a luz de posición
• Realizan la función de luces de estacionamiento según posición del interruptor

Los faros de luz diurna están autorizados por la directiva ECE núm. 87 y núm. 7. Puede encontrar el texto concreto de la directiva ECE en la página web del Ministerio Federal alemán de Transporte, Construcción y Desarrollo Urbano. Página web (en alemán): http://www.bmvbs.de

Indicaciones generales de seguridad

El desatendimiento de las siguientes indicaciones puede conllevar daños personales o materiales (descargas eléctricas, incendios, lesiones graves). Guarde bien estas indicaciones de seguridad.

¡PEL&RO&DVERTENCIA!

DE MUERTE O ACCIDENTE PARA BEBÉS Y NIÑOS! Nunca deje a

los niños con el material de embalaje sin vigilancia. Existe riesgo de asfixia.

No permita que los niños jueguen

con los cables. Existe riesgo de estrangulación. No permita que los niños jueguen con los componentes de montaje y fijación ya que pueden tragáselos. Existe riesgo de asfixia.

Los niños o las personas que carezcan de los conocimientos o la experiencia necesarios para manipular el aparato, o aquéllas cuyas capacidades físicas, sensoriales o psicológicas estén limitadas, no deben utilizar el aparato sin la supervisión o la dirección de una persona responsable de su seguridad.

No abra los faros de luz diurna. Las reparaciones sólo pueden ser realizadas por personal cualificado.
■ Están excluidos de la garantía los daños producidos por un manejo incorrecto, por el no seguimiento del manual de instrucciones o por la manipulación del producto por parte de personas no autorizadas.

- Indicaciones de montaje y advertencias

■ Antes de realizar la instalación, compruebe que la profundidad de montaje detrás del parachoques / la rejilla del aire es suficiente. Nunca bloquee el suministro de aire frío para los frenos o el enfriador del aire de admisión ni dañe tubos, cables eléctricos o refuerzos.

Los faros de luz diurna se encienden automáticamente al activarse el contacto del vehículo y mientras los focos principales permanecen apagados (luces de posición, cortas, antinieblas o largas). En Alemania no está permitido que las luces traseras estén encendidas a la vez que los faros de luz diurna.

Puesto que la conexión eléctrica se efectúa entre otros en el borne 15, personal cualificado o el fabricante del vehículo deben garantizar que la conexión no conllevará ningún aviso de error en automóviles con tecnología de bus de datos.

Tenga en cuenta que debe instalar los fusibles lo más cerca posible del punto de toma. Busque un lugar de montaje para el relé a prueba de salpicaduras.

■ Respete siempre las medidas de montaje y las prescripciones legales.

Tenga en cuenta las indicaciones de seguridad y las condiciones prescritas por el fabricante y el técnico del vehículo.

Si no está familiarizado con el sistema eléctrico del automóvil, le recomendamos que encargue el montaje a un taller especializado o autorizado por el fabricante de su vehículo.

■ Antes de llevar a cabo el trabajo, desconecte siempre en el sistema eléctrico los polos positivo

y negativo de la batería del vehículo ya que, de lo contrario, puede haber riesgo de cortocircuito al producirse fallos de instalación.

Si el vehículo dispone de baterías de repuesto, también éstas deben desconectarse en todos los polos del sistema eléctrico del automóvil.
- Un posible cortocircuito puede destruir o disparar los componentes o los sistemas electrónicos (airbag, sistema de dirección del motor, etc.).
Una vez desconectados los polos negativo y positivo de la batería, todas las memorias electrónicas rápidas (por ejemplo, ordenador de a bordo, relojes y radio) pierden los datos almacenados. Por lo tanto, apunte por ejemplo los códigos de radio antes de la instalación.
Tenga en cuenta que puede ser necesario que vuelva a introducir los datos para, p. ej., la posición del asiento, el limitador automático de velocidad, el temporizador o la calefacción.
- Compruebe regularmente el soporte de las luces y que su posición es la adecuada para evitar deslumbrar a otros usuarios de la vía.
El fabricante comprueba permanentemente que el producto cumple los nuevos requisitos legales. El fabricante de este sistema no se hace cargo, sin embargo, de ninguna responsabilidad por daños como consecuencia de un montaje defectuoso o un uso inadecuado del mismo.

- Montaje de las luces LED de marcha diurna

Advertencia: Para su uso como luces de posición y estacionamiento la distancia debe ser un mínimo de 350 mm, en vehículos con un ancho menor a 1300 mm al menos de 400 mm, par el uso como luces de posición un máximo de 400 mm. Si los faros sólo se emplean en la función de luces de marcha diurna no son necesarias estas limitaciones.

□ Instale las luces LED de marcha diurna tal y como se indica en las ilustraciones.

Fig. B: Circuito para el empleo como luces de marcha diurna (se apagan al encender las luces de posición)

Fig. C: Circuito para el empleo como luces de marcha diurna y luces de posición

Fig. D: Circuito para el empleo como luces de marcha diurna, luces de posición y luces de estacionamiento

Fig. E: 1. Luces de posición „encendido“ 2. Luces de marcha diurna „encendido“

Amarilloposición gris	Encendido blanco/Plus conectado	Medidanegra

(Fig. B, C, D)

- Limpieza y conservación

No utilice disolventes, gasolina u otros productos similares ya que podrían producirse daños materiales.

Limpie la pantalla difusora de la luz de marcha diurna con un paño húmedo.

- Eliminación

El embalaje está compuesto por materiales no contaminantes que pueden ser eliminados en el centro de reciclaje local.

Para obtener información sobre las posibles formas de eliminación del producto al final de su vida útil, acuda a la administración de su municipio o ciudad.

En beneficio del medio ambiente no tire el producto junto con la basura doméstica cuando ya no le sea útil. Deséchelo adecuadamente. Diríjase a la administración competente para obtener información sobre los puestos de recogida de residuos y sus horarios.

- Garantía y servicio técnico

- Declaración de garantía

Ofrecemos 3 años de garantía para este producto. Presente el ticket de compra como comprobante. Este aparato ha sido fabricado con mucho cuidado y probado a conciencia antes de su entrega. La prestación de garantía tiene validez únicamente para los defectos de fabricación o del material en el marco del uso previsto. La garantía será anulada en caso de que el aparato sea manipulado por terceros. Esta garantía no limita en forma alguna sus derechos legales. En caso de que tenga que hacer uso de la garantía póngase en contacto con el servicio telefónico.

Dirección del servicio técnico

76185 Karlsruhe, Alemania

0049/(0)721/62528-866

IAN 75238

Tenga a mano el comprobante de caja para todas las consultas y el número de artículo (p. ej. IAN 12345) como justificante de compra.

Fabricante

76185 Karlsruhe, Alemania

Consumo de energía: 7 W
