MANUAL DE USUARIO DR44WLB TASCAM

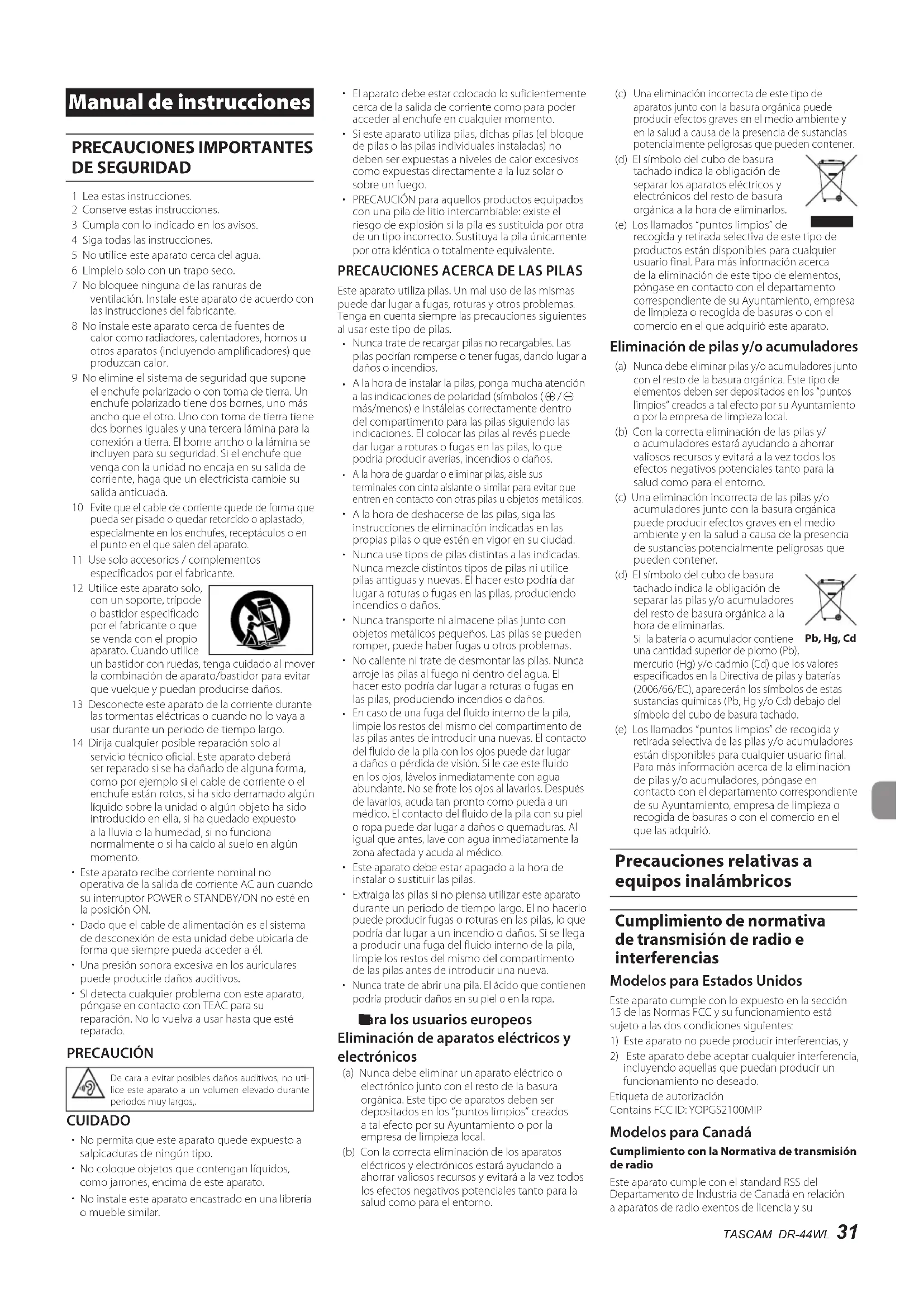

Manual de instrucciones

PRECAUCIONES IMPORTANTES DE SEGURIDAD

3 Cumpla con lo indicado en los avisos.

4 Siga todas las instrucciones.

5 No utilice este aparato cerca del agua.

6 Límpielo solo con un trapo seco.

7 No bloquee ninguna de las ranuras de ventilación. Instale este aparato de acuerdo con las instrucciones del fabricante.

8 No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.

9 No elimine el sistema de seguridad que supone el enchufe polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes iguales y una tercera lámina para la conexión a tierra. El borne ancho o la lámina se incluyen para su seguridad. Si el enchufe que venga con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.

10 Evite que el cable de corriente quede de forma que pueda ser pisado o quedar retorcido o aplastado, especialmente en los enchufes, receptáculos o en el punto en el que salen del aparato.

11 Use solo accesorios / complementos especificados por el fabricante.

12 Utilice este aparato solo, con un soporte, trípode o bastidor especificado por el fabricante o que se venda con el propio aparato. Cuando utilice

un bastidor con ruedas, tenga cuidado al mover la combinación de aparato/bastidor para evitar que vuelque y puedan producirse daños.

13 Desconecte este aparato de la corriente durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.

14 Dirija cualquier posible reparación solo al servicio técnico oficial. Este aparato deberá ser reparado si se ha dañado de alguna forma, como por ejemplo si el cable de corriente o el enchufe están rotos, si ha sido cerramado algún líquido sobre la unidad o algún objeto ha sido introducido en ella, si ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo en algún momento.

- Este aparato recibe corriente nominal no operativa de la salida de corriente AC aun cuando su interruptor POWER o STANDBY/ON no esté en la posición ON.

- Dado que el cable de alimentación es el sistema de desconexión de esta unidad debe ubicarla de forma que siempre pueda acceder a él.

- Una presión sonora excesiva en los auriculares puede producirle daños auditivos.

- SI detecta cualquier problema con este aparato, póngase en contacto con TEAC para su reparación. No lo vuelva a usar hasta que esté reparado.

PRECAUCIÓN

De cara a evitar posibles daños auditivos, no utilice este aparato a un volumen elevado durante periodos muy largos.

CUIDADO

- No permita que este aparato quede expuesto a salpicaduras de ningún tipo.

- No coloque objetos que contengan líquidos, como jarrones, encima de este aparato.

- No instale este aparato encastrado en una librería o mueble similar.

• El aparato debe estar colocado lo suficientemente cerca de la salida de corriente como para poder acceder al enchufe en cualquier momento.
• Si este aparato utiliza pilas, dichas pilas (el bloque de pilas o las pilas individuales instaladas) no deben ser expuestas a niveles de calor excesivos como expuestas directamente a la luz solar o sobre un fuego.
• PRECAUCIÓN para aquellos productos equipados con una pila de litio intercambiable: existe el riesgo de explosión si la pila es sustituida por otra de un tipo incorrecto. Sustituya la pila únicamente por otra idéntica o totalmente equivalente.

PRECAUCIONES ACERCA DE LAS PILAS

Este aparato utiliza pilas. Un mal uso de las mismas puede dar lugar a fugas, roturas y otros problemas. Tenga en cuenta siempre las precauciones siguientes al usar este tipo de pilas.

• Nunca trate de recargar pilas no recargables. Las pilas podrían romperse o tener fugas, dando lugar a daños o incendios.
• A la hora de instalar la pilas, ponga mucha atención a las indicaciones de polaridad (símbolos (⊕/⊖ más/menos) e instálelas correctamente dentro del compartimento para las pilas siguiendo las indicaciones. El colocar las pilas al revés puede dar lugar a roturas o fugas en las pilas, lo que podría producir averías, incendios o daños.
• A la hora de guardar o eliminar pilas, aíse sus terminales con cinta aislante o similar para evitar que entren en contacto con otras pilas u objetos metálicos.
• A la hora de deshacerse de las pilas, siga las instrucciones de eliminación indicadas en las propias pilas o que estén en vigor en su ciudad.
• Nunca use tipos de pilas distintas a las indicadas. Nunca mezcle distintos tipos de pilas ni utilice pilas antiguas y nuevas. El hacer esto podría dar lugar a roturas o fugas en las pilas, produciendo incendios o daños.
• Nunca transporte ni almacene pilas junto con objetos metálicos pequeños. Las pilas se pueden romper, puede haber fugas u otros problemas.
• No caliente ni trate de desmontar las pilas. Nunca arroje las pilas al fuego ni dentro del agua. El hacer esto podría dar lugar a roturas o fugas en las pilas, produciendo incendios o daños.
• En caso de una fuga del fluido interno de la pila, limpie los restos del mismo del compartimento de las pilas antes de introducir una nuevas. El contacto del fluido de la pila con los ojos puede dar lugar a daños o pérdida de visión. Si le cae este fluido en los ojos, lávelos inmediatamente con agua abundante. No se frote los ojos al lavarlos. Después de lavarlos, acuda tan pronto como pueda a un médico. El contacto del fluido de la pila con su piel o ropa puede dar lugar a daños o quemaduras. Al igual que antes, lave con agua inmediatamente la zona afectada y acuda al médico.
• Este aparato debe estar apagado a la hora de instalar o sustituir las pilas.
• Extraiga las pilas si no piensa utilizar este aparato durante un período de tiempo largo. El no hacerlo puede producir fugas o roturas en las pilas, lo que podría dar lugar a un incendio o daños. Si se llega a producir una fuga del fluido interno de la pila, limpie los restos del mismo del compartimento de las pilas antes de introducir una nueva.
• Nunca trate de abrir una pila. El ácido que contienen podría producir daños en su piel o en la ropa.

■ra los usuarios europeos

Eliminación de aparatos eléctricos y electrónicos

(a) Nunca debe eliminar un aparato eléctrico o electrónico junto con el resto de la basura orgánica. Este tipo de aparatos deben ser depositados en los "puntos limpios" creados a tal efecto por su Ayuntamiento o por la empresa de limpieza local.
(b) Con la correcta eliminación de los aparatos eléctricos y electrónicos estará ayudando a ahorrar valiosos recursos y evitará a la vez todos los efectos negativos potenciales tanto para la salud como para el entorno.

(c) Una eliminación incorrecta de este tipo de aparatos junto con la basura orgánica puede producir efectos graves en el medio ambiente y en la salud a causa de la presencia de sustancias potencialmente peligrosas que pueden contener.

(d) El símbolo del cubo de basura tachado indica la obligación de separar los aparatos eléctricos y electrónicos del resto de basura orgánica a la hora de eliminarlos

(e) Los llamados "puntos limpios" de recogida y retirada selectiva de este tipo de productos están disponibles para cualquier usuario final. Para más información acerca de la eliminación de este tipo de elementos, póngase en contacto con el departamento correspondiente de su Ayuntamiento, empresa de limpieza o recogida de basuras o con el comercio en el que adquirió este aparato.

Eliminación de pilas y/o acumuladores

(a) Nunca debe eliminar pilas y/o acumuladores junto con el resto de la basura orgánica. Este tipo de elementos deben ser depositados en los "puntos limpios" creados a tal efecto por su Ayuntamiento o por la empresa de limpieza local.
(b) Con la correcta eliminación de las pilas y/o acumuladores estará ayudando a ahorrar valiosos recursos y evitará a la vez todos los efectos negativos potenciales tanto para la salud como para el entorno.
(c) Una eliminación incorrecta de las pilas y/o acumuladores junto con la basura orgánica puede producir efectos graves en el medio ambiente y en la salud a causa de la presencia de sustancias potencialmente peligrosas que pueden contener.
(d) El símbolo del cubo de basura tachado indica la obligación de separar las pilas y/o acumuladores del resto de basura orgánica a la hora de eliminarlas.

Si la batería o acumulador contiene Pb, Hg, una cantidad superior de plomo (Pb), mercurio (Hg) y/o cadmio (Cd) que los valores especificados en la Directiva de pilas y baterías (2006/66/EC), aparecerán los símbolos de estas sustancias químicas (Pb, Hg y/o Cd) debajo del símbolo del cubo de basura tachado.

(e) Los llamados "puntos limpios" de recogida y retirada selectiva de las pilas y/o acumuladores están disponibles para cualquier usuario final. Para más información acerca de la eliminación de pilas y/o acumuladores, póngase en contacto con el departamento correspondiente de su Ayuntamiento, empresa de limpieza o recogida de basuras o con el comercio en el que las adquirió.

Pb, Hg, Cd

Precauciones relativas a equipos inalámbricos

Cumplimiento de normativa de transmisión de radio e interferencias

Modelos para Estados Unidos

Este aparato cumple con lo expuesto en la sección 15 de las Normas FCC y su funcionamiento está sujeto a las dos condiciones siguientes:

1) Este aparato no puede producir interferencias, y 2) Este aparato debe aceptar cualquier interferencia, incluyendo aquellas que puedan producir un funcionamiento no deseado.

Etiqueta de autorización Contains FCC ID: YOPGS2100MIP

Modelos para Canadá

Cumplimiento con la Normativa de transmisión de radio

Este aparato cumple con el standard RSS del Departamento de Industria de Canadá en relación a aparatos de radio exentos de licencia y su

funcionamiento está sujeto a las dos condiciones siguientes: (1) este aparato no puede producir interferencias, y (2) este aparato debe aceptar cualquier interferencia, incluyendo aquellas que puedan producir un funcionamiento no deseado. Etiqueta de autorización Contains IC: 9154A-GS2100MIP

Cumplimiento de normativa de interferencias Este aparato digital de clase B cumple con la normativa canadiense ICES-003.

Modelos para la EEA (Países de la Comunidad Europea)

Por la presente comunicación, TEAC Corporation declara que este tipo de equipo de radio cumple con los requisitos de la Directiva 2014/53/EU. y de las restantes directivas de la Unión Europea y reglamentos de la Comisión.

El texto completo de la declaración de conformidad para la EU está disponible en la siguiente página web. En caso de dudas, póngase en contacto con nosotros vía email.

https://tascam.eu/en/contact.html Importador para la UE: TEAC Europe GmbH Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

ATENCIÓN

Cualquier cambio o modificación que no haya sido aprobada expresamente por el fabricante puede anular la autorización del usuario a usar este aparato.

ATENCIÓN

La autorización para usar dispositivos inalámbricos varía de un país a otro. Utilice este aparato únicamente en el país en el que lo haya adquirido.

- Dependiendo del país, pueden existir restricciones al uso de la tecnología inalámbrica Wi-Fi.

Compruebe las leyes y normativas del país en el que vaya a usar este aparato antes de utilizarlo.

Requisitos de exposición a las radiaciones

Este aparato cumple con la normativa internacional relativa a la exposición a ondas de radio generadas por transmisores por parte de seres humanos.

Condiciones a cumplir:

• Los usuarios finales y los instaladores deben disponer de instrucciones de instalación de la antena y de manejo del transmisor suficientes para cumplir con estas normas de forma segura.
• Este aparato debe ser instalado y usado a una distancia mínima de 20 cm (8") del cuerpo de cualquier persona.

Certificado de cumplimiento

Modelos para los Estados Unidos

Este aparato cumple con los límites en cuanto a exposición a radiaciones establecidos en las normas FCC para entornos no controlados.

Modelos para la EEA (Países de la Comunidad Europea)

Este equipo cumple con la valoración EN.62311 de equipos electrónicos y eléctricos relativa a las restricciones de exposición humana a campos electromagnéticos, el estándar armonizado de la DIRECTIVA 2014/53/EU.

Información relativa a interferencias (requisitos FCC)

Se ha verificado que este aparato cumple con los límites establecidos para las unidades digitales de clase B, de acuerdo a lo indicado en la sección 15 de las normas FCC. Esos límites han sido diseñados para ofrecer una protección razonable contra

las interferencias molestas en una instalación no profesional. Este aparato genera, usa y puede irradiar energía de radiofrecuencias y, si no es instalado y usado de acuerdo a este manual de instrucciones, puede producir interferencias molestas en las comunicaciones de radio.

No obstante, tampoco hay garantías de que no se produzcan ese tipo de interferencias en una instalación concreta. Si este aparato produce interferencias molestas en la recepción de la radio o TV (lo que puede determinar encendiendo y apagando el aparato), el usuario será el responsable de tratar de corregirlas usando una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el aparato y el receptor.
• Conectar este aparato a una salida de corriente o regleta diferente a la que esté conectado el receptor.
• Consultar a su distribuidor o a un técnico especialista en radio/TV para que le ayuden.

Declaración de Conformidad

Referencia : DR-44WL Fabricante : TASCAM

Responsible : TEAC AMERICA, INC.

Dirección: 10410 Pioneer Blvd. Suite #1, Santa Fe Springs, California 90670, U.S.A.

Teléfono: 1-323-726-0303

Este aparato cumple con lo establecido en la sección 15 de las normas FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

1) Este aparato no puede producir interferencias y
2) Este aparato debe aceptar cualquier interferencia recibida, incluso aquellas que puedan producirle un funcionamiento no deseado.

Índice

PRECAUCIONES IMPORTANTES DE SEGURIDAD .31

Precauciones relativas a equipos inalámbricos...31

Cumplimiento de normativa de transmisión de radio e interferencias 31

Requisitos de exposición a las radiaciones.....32

Información relativa a interferencias (requisitos FCC) ...32 Introducción .... 32

Nota acerca del Manual de referencia.... 32

Elementos incluidos 32

Acerca de las tarjetas SD.... 33

Precauciones....33

Precauciones relativas a la ubicación y uso......33

Cuidado con la condensación .... 33

Limpieza de la unidad....33

Uso de la web global de TEAC.... 33

Acerca del servicio de atención al usuario de TASCAM....33

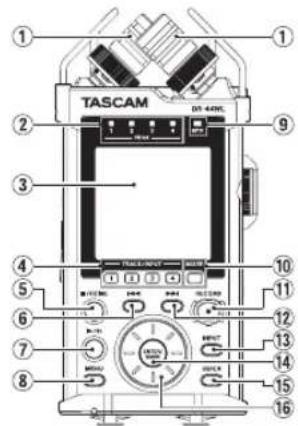

Nombres y funciones de las partes 33

Panel superior 33

Panel frontal 33

Panel izquierdo....33

Panel derecho....34

Panel inferior....34

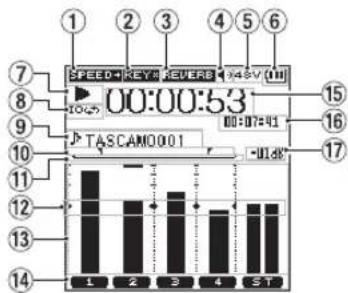

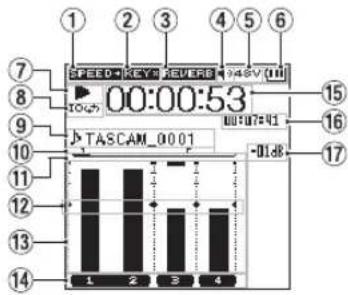

Pantalla inicial 34

Preparativos.... 35

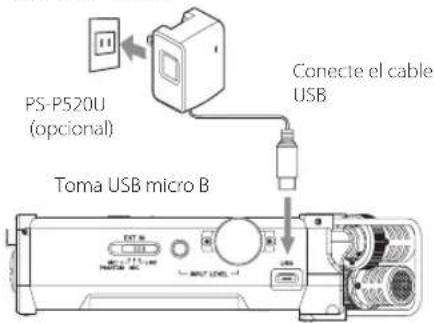

Fuentes de alimentación....35

Encendido de la unidad 35

Selección del idioma....35

Si elige el idioma incorrecto por error....35

Ajuste del reloj interno....35

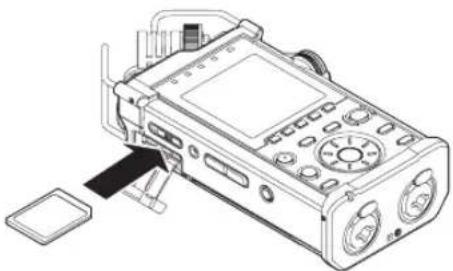

Inserción de la tarjeta....35

Configuración de la tarjeta SD para su uso.....35

Apagado 35

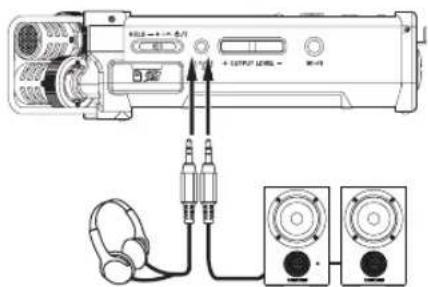

Conexión de monitores y auriculares....35

Procesos operativos básicos 36

Estructura del menú....36

Grabación....36

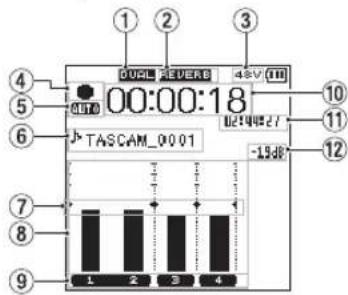

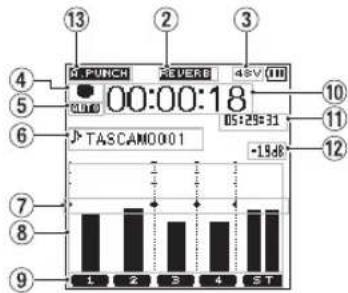

Pantalla de grabación 36

Ajuste del nivel de entrada....37

Ajuste del filtro de corte de graves....37

Uso de la función de control de nivel 37

Grabación 37

Acerca del estado de espera de grabación.....37

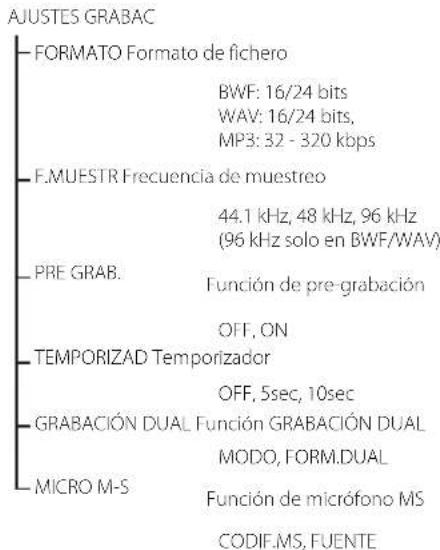

Estructura del menú de grabación....37

Reproducción.... 38

Reproducción de grabaciones....38

Selección del fichero a reproducir (salto) ...... 38

Ajuste del volumen de reproducción ....38

Conexión con un ordenador....38

Intercambio de ficheros con un ordenador....38 Desconexión de la unidad del ordenador....38

Pantalla de información y ajustes 38

Desactivación del altavoz interno....38

Ajustes del sistema 38

Conexión de la unidad a un smartphone vía Wi-Fi ...38

Cómo conseguir e instalar la app específica (DR CONTROL)....38

Selección del modo Wi-Fi 38

Conexión directa de la unidad a dispositivos externos (smartphones, tablets y ordenadores) vía Wi-Fi (modo A DISPOSITIV)....39

Conexión de la unidad a dispositivo externos (smartphones, tablets y ordenadores) vía Wi-Fi (modo VIA ROUTER)....39

Control remoto de la unidad desde un smartphone ....40

Transferencia de ficheros desde esta unidad a un ordenador....40

Referencia rápida a diversas funciones .....41

Mensajes 42

Resolución de problemas.... 42

Especificaciones técnicas.... 43

Soportes....43

Entrada/salida 43

Rendimiento audio....43

Tiempos de grabación....43

Wi-Fi....43

General 43

Introducción

Felicidades y gracias por la compra de la grabadora PCM lineal TASCAM DR-44WL.

Antes de conectar y empezar a usar este aparato, dedique unos minutos a leer completamente este manual de instrucciones para asegurarse de que aprende a conectar y usar esta unidad

correctamente y que comprende su amplia gama de funciones. Una vez que haya terminado de leer este manual, consévelo en un lugar seguro para cualquier referencia en el futuro.

Nota acerca del Manual de referencia

Este Manual de instrucciones explica las funciones principales de esta unidad. Consulte en el Manual de referencia la información detallada de las funciones de esta unidad.

También puede descargarse una copia en formato digital de ambos manuales desde la página web global de TASCAM (https://tascam.eu/).

Este producto dispone de un procesador interno Blackfin® a 16/32 bits fabricado por Analog Devices, Inc. Este procesador controla el procesado de la señal digital.

La inclusión de este procesado Blackfin® aumenta su rendimiento y reduce el consumo.

Elementos incluidos

Dentro del embalaje encontrará los siguientes elementos.

Tenga cuidado de no dañar estos objetos al abrir el embalaje. Conserve la caja y las protecciones por si alguna vez necesita transportar el aparato.

Póngase en contacto con su distribuidor si echa en falta alguno de estos elementos o si observa que alguno de ellos ha resultado dañado durante el transporte.

- Unidad principal....×1

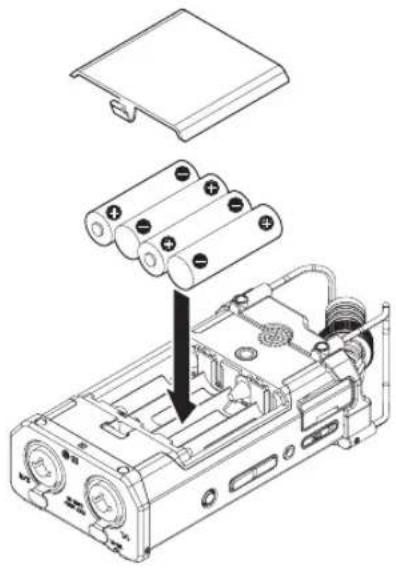

- Pilas alcalinas AA .......× 4

- Manual de instrucciones (este documento) incluyendo garantía....x 1

Acerca de las tarjetas SD

El DR-44WL usa tarjetas SD para la grabación y reproducción.

En el DR-44WL puede usar tarjetas SD de 64 MB to 2 GB, tarjetas SDHC de 4GB a 32GB y tarjetas SDXC de 48GB a 128GB.

En la página web global de TEAC puede encontrar un listado de las tarjetas SD que hemos verificado que funcionan correctamente con esta unidad.

Vaya a la página de este producto en la web global de TEAC (https://teac-global.com) para localizar dicho listado o si necesita ponerse en contacto con el servicio técnico TASCAM.

Precauciones

Las tarjetas SD son soportes delicados. De cara a evitar daños en la tarjeta o pérdidas de su memoria, tenga en cuenta las siguientes precauciones a la hora de usarlas:

• No las deje en lugares extremadamente fríos o cálidos
• No las deje en lugares con elevados niveles de humedad
  • No permita que se mojen ni se humedezcan
• No coloque objetos sobre ellas ni las doble
• No las golpee
• No extraiga la tarjeta mientras la unidad esté accediendo a sus datos, o esté en grabación, reproducción o realizando una transferencia de datos
• Guarde siempre las tarjetas en sus fundas

Precauciones relativas a la ubicación y uso

• El rango de temperaturas seguro para el uso de este aparato es entre 0–40° C (32–104° F).

• Para evitar que se degrade la calidad del sonido y/o que se produzcan averías, no instale la unidad en los siguientes lugares.
  Lugares sometidos a fuertes vibraciones
  Cerca de ventanas o donde pueda quedar expuesto a la luz solar directa
  Cerca de radiadores o en lugares excesivamente calurosos
  Lugares extremadamente fríos
  Lugares con mal ventilados o muy húmedos Lugares con mucho polvo

• Si coloca esta unidad cerca de una etapa de potencia u otro aparato con un gran transformador, es posible que se produzcan zumbidos. En ese caso, separe lo posible ambas unidades.

• Si utiliza esta unidad muy cerca de una TV o radio, es posible que se produzcan irregularidades en la imagen o ruidos. En ese caso, trate de separar ambas unidades todo lo posible.
• Esta unidad puede producir ruidos si utiliza un teléfono móvil u otro dispositivo inalámbrico cerca de ella durante una llamada o recepción de señal inalámbrica. En ese caso, trate de separar ambas unidades o apagar el móvil/sistema inalámbrico.
• Para permitir una correcta disipación del calor, no coloque nada encima de este aparato.
• No coloque esta unidad sobre dispositivos eléctricos que generen calor, como por ejemplo una etapa de potencia.

Cuidado con la condensación

Si traslada la unidad de un lugar frío a uno cálido o si la usa después de un cambio fuerte de temperatura, puede producirse condensación de agua. Para evitar esto o si se produce la condensación, deje la unidad dentro de la sala durante una o dos horas antes de encenderla.

Limpieza de la unidad

Para limpiar la unidad, utilice un trapo suave y seco. No use gasolina, alcohol u otros productos similares ya que podría dañar su superficie.

Uso de la web global de TEAC

Puede descargar actualizaciones para esta unidad desde la página web global de TEAC:https://teac-global.com/

En la sección TASCAM Downloads, elija el idioma que quiera para hacer que se abra la página Downloads para ese idioma.

Acerca del servicio de atención al usuario de TASCAM

La garantía y el soporte tecnico de los productos TASCAM solo se garantiza en el país/region de la compra original.

En caso de que necesite soporte tecnico tras la compra, busque en el listado de distribuidores TASCAM de la web global de TEAC (https://teac-global.com/), la empresa o distribuidor local del país en el que haya adquirido este producto y contacte con ellos.

A la hora de cualquier consulta o reclamacion sera necesaria la direccion (URL) del comercio o pagina web en el que haya adquirido esta unidad. De la misma forma, tambien deberá disponer de la tarjeta de garantía y la prueba de compra (factura o recibo de compra).

Nombres y funciones de las partes

Panel superior

TASCAM 01-400L ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟A BND HOLD

① Micrófono stereo interno
② Indicador PEAK
③ Pantalla
④ Botón TRACK/INPUT
⑤ Botón ■ /HOME
⑥ Botón de rebobinado
⑦ Botón ▶/II
⑧ Botón MENU
⑨ Indicador MTR
⑩ Botón MIXER
⑪ Botón RECORD [●] / indicador RECORD
⑫ Botón▶▶ de avance rápido
⑬ Botón INPUT
⑭ Botón ENTER/MARK
⑮ Botón QUICK
⑯ Rueda

Panel frontal

⑰ Indicador Wi-Fi
⑱ Tomas EXT MIC/LINE IN 1/L y 2/R (XLR/TRS)

Panel izquierdo

⑳ Altavoz mono interno
⑲ Rosca para fijación en tripode (6,3 mm)
③0 Tapa del compartimento de las pilas
③1 Gancho para bandolera
③2 Compartimento de las pilas

32

Pantalla inicial

Esta es la pantalla que aparecerá normalmente cuando la unidad esté parada.

1 2 3 4 5 6 7 SPEED+KEY+REVERB 94SV/11 ▶ 00:00:53 10% 15 8 9 16 TASCAM_0001 -01:41 10 11 12 13 14 1 2 3 4

Pantalla inicial en el modo 4 CH

Pantalla inicial en el modo MTR

① Indicación de estado de velocidad de reproducción

Icono Velocidad de reproducción
Vacío	Velocidad de reproducción sin cambios
SPEED-	1.1× - 2.0×
SPEED-	0.5× - 0.9×
SPEED※	Velocidad de reproducción no puede ser modificada

② Estado on/off de la función de control de clave

Icono Estado on/off
Vacío Función desactivada
KEY	Función activada
KEY*	Función activada (estado de ajuste desactivado)

Icono Estado on/off
Vacío Reverb desactivada
REVERB	Reverb activa (afecta a la grabación)
REVERB	Reverb activa (estado SEND)

④ Indicación de salida de altavoz

Icono Salida de altavoz activa Vacío: Salida de altavoz desactivada

⑤ Indicación de alimentación fantasma

Vacío: No hay alimentación fantasma 48V : Alimentación fantasma a 48V 24V : Alimentación fantasma a 24V

⑥ Estado de fuente de alimentación

Cuando use esta unidad a pilas, el nivel activo de las mismas será mostrado usando un sistema de barras ( [ ] [ ] [ ]

Cuando la pila esté casi descargada, el icono parpadeará y la unidad se apagará (modo standby).

Cuando use el adaptador de corriente específico (TASCAM PS-P520U; opcional) o alimentación por bus USB, aparecerá el ícono

⑦ Mensaje de estado de grabadora

El estado de la grabadora será mostrado con estos iconos.

Indicador	Significado
■	Parada
■	Pausa
▶	Reproducción
▶▶	Avance rápido
◀◀	Rebobinado
▶▶▶	Salto al principio del siguiente fichero
◀◀◀	Salto atrás al principio del fichero activo o del anterior

⑧ Estado de ajuste de bucle de reproducción Durante el bucle de reproducción, aparecerá el icono 104

⑨ Nombre de canción/fichero

Con el modo 4CH activo, aparecerá el nombre o la información de etiqueta del fichero reproducido.

Cuando haya varios ficheros en el modo 4CH, solo será mostrada la parte de formato de cada nombre de fichero y el número básico de la grabación.

Con el modo MTR activo, verá el nombre de la canción que esté abierta en ese momento.

⑩ Estado de ajuste de los puntos de bucle de reproducción IN (inicio) y OUT (final)

Aparecerá aquí el estado de ajuste de los puntos IN (inicio) y OUT (final) del bucle de reproducción.

Cuando haya ajustado el punto IN (inicio), el icono aparecerá en la barra de posición de reproducción correspondiente al punto fijado. Aparecerá el icono cuando haya ajustado el punto OUT (final).

⑪ Posición de reproducción

La posición de reproducción activa es mostrada con una barra.

⑫ Guía de medidor de nivel

Esta es una guía para el ajuste de los niveles de entrada y salida. Aparece en la posición “-12 dB” de la escala.

⑬ Medidor de nivel

Le muestra el nivel de la señal de entrada o del sonido de reproducción.

⑭ Estado de fichero

El estado de fichero es mostrado de distintas formas, dependiendo del tipo de fichero a ser reproducido.

⑮ Mensaje de tiempo transcurrido

Le muestra el tiempo transcurrido (horas: minutos: segundos) del fichero activo.

⑯ Mensaje de tiempo restante

Le muestra el tiempo restante (horas: minutos: segundos) del fichero activo.

⑰ Valor de pico mostrado en decibelios (dB)

Le muestra el nivel máximo de reproducción en decibelios para una cantidad de tiempo determinada.

Preparativos

Fuentes de alimentación

Uso de pilas AA

1. Quite la tapa del compartimento de las pilas en la parte inferior de la unidad.
2. Introduzca cuatro pilas AA siguiente las marcas de polaridad ⊕ y ⊖ que aparecen en el compartimento.
3. Vuelva a colocar la tapa del compartimento.

Ajuste el tipo de pilas que vaya a usar en el elemento TIPO PILA del menú ALIM. / PANTALLA de cara a disponer de una lectura precisa de la carga restante de la pila y de la carga mínima para las operaciones. (Por defecto, el valor está ajustado a ALCAL para el uso de pilas alcalinas).

Uso de un adaptador (opcional)

Uso de un adaptador de corriente (opcional)

Conecte el adaptador de corriente específico (TASCAM PS-P520U; opcional) y el puerto USB de la unidad con el cable USB (tipo A a micro B; incluido con el TASCAM PS-P520U), tal como aparece en la ilustración.

Salida de corriente

PS-P520U (opcional) Conecte el cable USB Toma USB micro B

CUIDADO

•Utilice exclusivamente el adaptador de corriente (TASCAM PS-P520U) cuando utilice esta unidad. El uso de cualquier otro tipo de adaptador de corriente diferente puede dar lugar a averías, una descarga eléctrica o un incendio.

*Se pueden producir ruidos durante la grabación con micro cuando estén muy cerca esta unidad y su adaptador. En ese caso, aleje todo lo posible el adaptador de la unidad.

NOTA

Si hay unas pilas dentro de la unidad y conecta también el adaptador, el adaptador tendrá prioridad a la hora de dar corriente al aparato.

Encendido de la unidad

Con la unidad apagada (standby), deslice el interruptor HOLD/óscil y, cundol aparezca TRSCAM DR-44HL (pantalla de arranque), suelte el interruptor. Tras esa pantalla aparecerá la pantalla inicial.

Selección del idioma

Puede cambiar el idioma visualizado en pantalla. La primera vez que encienda la unidad tras comprarla aparecerá la pantalla LANGUAGE. Puede ajustar el idioma usado en pantalla. También puede cambiar después este ajuste en el elemento IDIOMA de la pantalla SISTEMA.

1. Gire la rueda para mover el cursor y elegir el idioma.
2. Tras realizar la elección, pulse el botón ENTER/MARK para confirmarlo.

Si elige el idioma incorrecto por error

Deslice el interruptor HOLD/ ¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿?

En ese momento aparecerá el menú de selección de idioma en el que podrá ajustar el idioma que quiera.

Ajuste del reloj interno

Cuando ponga en marcha la unidad (la primera vez, o tras haber estado sin pilas), aparecerá la pantalla FECHA/HORA antes de la de arranque para que pueda ajustar la fecha y la hora.

FECHA/HORA 2017: 02-01 00:00:00 ENTER AJST

Use el botón ◀◀◀/▶▶I y la rueda para introducir la fecha y la hora y pulse el botón ENTER/MARK para fijar esos valores.

Inserción de la tarjeta

1. Abra la tapa de la ranura de tarjeta SD.
2. Empuje suavemente la tarjeta hacia dentro y suéltela; la tarjeta SD debería salir.

Configuración de la tarjeta SD para su uso

Para usar una tarjeta SD en esta unidad, primero debe formatearla.

1. Confirme que haya una tarjeta SD introducida y encienda la unidad.

2. Cuando haya introducido en la unidad una tarjeta nueva o una que haya formateado en otro dispositivo, aparecerá el siguiente mensaje.

Error formateo Formatear tjt ¿Está seguro?

Tarjeta SD/SDHC

Fich, no encontr Crear fich sist. ¿Está seguro?

Tarjeta SDXC

1. Pulse el botón ENTER/MARK para iniciar el formateo.

CUIDADO

El formateo de una tarjeta SD borrará todos los datos que contenga.

Cuando vaya a formatear la tarjeta SD, asegúrese de que la unidad esté conectada al adaptador de corriente específico (TASCAM PS-P520U, opcional), un ordenador a través de alimentación por bus USB o con pilas totalmente cargadas.

Apagado

Con la unidad encendida, deslice el interruptor HOLD/0/1 Panel izquierdo hacia y 0/1 cuando aparezca TASCAM DR-44ML apagado..., suelte el interruptor.

La unidad se apagará tras unos segundos.

Conexión de monitores y auriculares

Para escuchar la señal con auriculares, conéctelos a la toma LINE OUT.

Si quiere usar un sistema de monitorización externo (monitores autoamplificados o un amplificador y altavoces), conéctelo a la toma LINE OUT.

8支 + 10V/12VHz + 10V/12VHz + 10V/12VHz + 10V/12VHz + 10V/12VHz + 10V/12VHz + 10V/12VHz + 10V/12VHz + 10V/12VHz + 10V/12VHz

Auriculares Monitores autoamplificados o amplificador y altavoces

Procesos operativos básicos

1. Pulse el botón MENU para acceder a la pantalla MENU.

MENU MODO / AJUSTES GRABAC / FUNCION AUTO / BUSQUEDA / HERRAMIENTAS / REVERB

1. Use la rueda para elegir (resaltar) uno de los elementos de menú y pulse el botón ENTER/MARK para acceder a la pantalla de ajuste correspondiente.
2. Use la rueda para elegir (resaltar) el elemento que quiera ajustar.
3. Pulse el botón ENTER/MARK ó▶▶ para desplazar el cursor hacia la derecha y resaltar el valor de ajuste.
4. Use la rueda para cambiar el valor.
5. Si quiere ajustar otro elemento en el mismo menú, pulse el botón ENTER/MARK ó para desplazar el cursor hacia la izquierda.
6. Repita los pasos 3. a 6. las veces necesarias para ajustar los elementos que quiera.
7. Cuando haya terminado, pulse el botón ■ / HOME para volver a la pantalla inicial.

Estructura del menú

MENU
MODO Selección del modo
AJUSTES GRABAC	Ajustes de grabación
FUNCION AUTO	Funciones de utilidad para los ficheros grabados
BUSQUEDA (solo con modo 4CH seleccionado)	Gestión de ficheros y carpetas de la tarjeta SD
CANCIón (solo con modo MTR seleccionado)
HERRAMIENTAS	Diversas herramientas
REVERB Efecto de reverb
ALIM./PANTALLA	Ajuste de fuente de alimentación y pantalla
SISTEMA	Ajustes del sistema de la unidad

Grabación

Pantalla de grabación

La pantalla siguiente aparece en los modos de grabación o espera de grabación.

1 2 3 4 5 6 TASCAM_0001 1 2 3 4 10 11 12 13:00 00:00:18 DUAL REVERB 48V THI

Pantalla de grabación en el modo 4 CH

13 2 3 ST.PUNCH 26VER 4SV 00 00:00:18 TASCAM0001 -15.48 10 11 12 7 8 9 1 2 3 4 5 6 1 2 3 4 5 6

Pantalla de grabación en el modo MTR

① Indicación del estado on/off de la función de grabación dual (solo modo 4CH)

Vacío: función de grabación dual desactivada

DUAL : función de grabación dual activa

② Mensaje de estado on/off de la reverb

Icono Estado on/off
Vacío Reverb desactivada
REVERB	Reverb activa (afecta a la grabación)
REVERB	Reverb activa (estado SEND)

③ Indicación de alimentación fantasma

Vacío: No hay alimentación fantasma

48V : Alimentación fantasma a 48V

24V : Alimentación fantasma a 24V

④ Mensaje de estado de grabación

El estado es mostrado con los iconos siguientes.

Indicador	Significado
● II	Grabación en espera o pausa de grabación
●	Grabación en marcha

⑤ Mensaje de estado de función PRE GRAB. o Auto REC (solo modo 4CH)

Cuando la función PRE GRAB. esté activa (OH), aparecerá el icono PRE igual forma, cuando la función GRAB.AUTO esté activa, aparecerá el icono AUTO

⑥ Nombre de canción/fichero

Aquí verá el nombre de fichero asignado de forma automática al fichero de grabación. Cuando haya varios ficheros en el modo 4CH, solo será mostrada la parte de formato de cada nombre de fichero y el número básico de la grabación. Cuando tenga un único fichero, aparecerá su nombre.

Con el modo MTR activo, verá el nombre de la canción que esté abierta en ese momento.

⑦ Guía de medidor de nivel Esta es una guía para el ajuste de los niveles de entrada y salida. Aparece en la posición “-12 dB” de la escala.

⑧ Medidor de nivel Le muestra el nivel de la señal de entrada o del sonido de reproducción.

⑨ Estado de fichero El estado de fichero es mostrado de distintas formas, dependiendo del tipo de fichero a ser reproducido.

⑩ Mensaje de tiempo transcurrido Le muestra el tiempo transcurrido (horas: minutos; segundos) del fichero activo.

⑪ Mensaje de tiempo restante Le muestra el tiempo restante (horas: minutos; segundos) del fichero activo. Si el tiempo de grabación restante de la tarjeta SD es inferior al del fichero, será mostrado el de la tarjeta.

⑫ Valor de pico mostrado en decibelios (dB) Le da una lectura en decibelios del nivel de picos de entrada.

⑬ Estado on/off de la función de pinchado/despinchado automático o estado de carga de pista máster (solo modo MTR) Vacío: Pinchado/despinchado automático desactivado

A.PUNCH : Pinchado/desp. automático activo MASTER : Pista máster cargada

Ajuste del nivel de entrada

1. Pulse el botón INPUT LEVEL del panel derecho para que aparezca la pantalla desplegable de ajuste NIVEL ENTRADA.

NIVEL ENTRADA 1 2 3 4

1. Pulse el botón TRACK/INPUT para elegir el canal al que ajustar el nivel de entrada.
2. Use el volumen INPUT LEVEL del panel derecho para ajustar el nivel de entrada. Cuando la señal de entrada sea excesiva, el piloto PEAK del panel superior se iluminará en rojo. Dispone de una marca ▶◀ en la posición “-12 dB” del medidor de nivel. Ajuste el nivel de entrada de forma que el nivel se mantenga cerca de esta marca sin que llegue a hacer que el piloto PEAK se ilumine en rojo.
3. Cuando haya terminado, pulse el botón ■ / HOME para volver a la pantalla inicial.

Ajuste del filtro de corte de graves

Esta función puede reducir el ruido procedente de equipos de aire acondicionado, ventiladores y similares.

1. Pulse el botón INPUT para que aparezca la pantalla de ajuste CONFIG. ENTRADA.

CONFIG. ENTRADA ENLACE : OFF RETARDO : 0ms( On ) CORTE GR : OFF LINK DELAY LOW OUT LU CTRL 1 OFF O OFF OFF 2 OFF O OFF OFF 3 OFF O OFF OFF 4 OFF O OFF OFF

1. Pulse el botón TRACK/INPUT para elegir una pista en la que ajustar el filtro.
2. Use la rueda para elegir (resaltar) CORTE GR, y pulse después el botón ENTER/MARK ó ▶▶▶ para que aparezcan los elementos de ajuste.
3. Use la rueda para ajustar la frecuencia de corte del filtro para la entrada de micrófono. Valores posibles: OFF, 40Hz, 80Hz, 120Hz, 220Hz
4. Cuando pulse el botón ENTER/MARK ó ◀◀◀, la pantalla desplegable se cerrará y la función quedará activada.

Cuanto mayor sea el valor (frecuencia), más bajas frecuencias serán cortadas en una banda más amplia.

Uso de la función de control de nivel

Puede ajustar el nivel de entrada para la entrada de micro.

1. Pulse el botón INPUT para que aparezca la pantalla de ajuste CONFIG. ENTRADA.
2. Pulse el botón TRACK/INPUT para elegir el canal sobre el que activar la función de control de nivel.
3. Use la rueda para elegir (resaltar) CTRL NVL y pulse después el botón ENTER/MARK ó ▶▶▶ para que aparezcan los elementos de ajuste.
4. Cuando use la rueda para elegir (resaltar) la función deseada y pulse después el botón ENTER/MARK ó I◄◄, la pantalla desplegable se cerrará y la función quedará activada.

PICOS

Esta función reduce automáticamente el nivel de grabación al valor adecuado cuando la señal de entrada es excesiva. Esto le permite ajustar fácilmente el nivel de entrada, pudiendo después aumentarlo manualmente. Esta función es útil para la grabación de música en la que haya cambios de volumen que afecten negativamente al sonido. Incluso aunque desactive esta función tras activarla, el nivel será conservado.

LIMITAD

Esta función evita distorsiones debidas a cambios bruscos en la entrada o niveles de entrada excesivos. Esto es muy útil cuando no quiera cambiar el nivel de grabación.

En este modo, podrá cambiar el nivel de entrada manualmente incluso durante la grabación.

Grabación

Esta unidad puede grabar sonidos en dos modos: el modo 4CH y el MTR.

En el modo 4CH, podrá grabar simultáneamente hasta cuatro pistas desde los micros internos y la termina de entrada externa.

En el modo MTR, podrá grabar sonidos en un fichero ya grabado (sobregrabación) además de grabar hasta cuatro pistas.

1. Pulse el botón RECORD [●] para activar la espera de grabación. Puede verificar en pantalla el nombre de los ficheros grabados antes de iniciar la grabación.

2. Pulse el botón TRACK/INPUT para elegir el canal a grabar.

3. Pulse el botón RECORD [●]. Comenzará la grabación normal.

4. Pulse el botón ■ /HOME para finalizar la grabación.

Para activar la pausa de grabación, pulse el botón RECORD [●]. Cuando vuelva a pulsar el botón RECORD [●] o pulse el botón ▶/III, la grabación continuará en el mismo fichero. Cuando pulse el botón ■/HOME tras activar la pausa de grabación, será creado un fichero audio con el sonido grabado hasta el momento de la pausa.

Acerca del estado de espera de grabación

Esta unidad dispone de un estado de espera de grabación como el de una grabadora profesional. En este estado podrá realizar operaciones como el ajuste del nivel de entrada y después iniciar la grabación rápidamente.

En la espera de grabación, el piloto RECORD parpadea y en pantalla verá la ventana de grabación.

Estructura del menú de grabación

Puede realizar distintos ajustes usando el elemento AJUSTES GRABAC de la pantalla MENU.

AJUSTES GRABAC FORMATO Formato de fichero BWF: 16/24 bits WAV: 16/24 bits, MP3: 32 - 320 kbps F.MUESTR Frecuencia de muestreo 44.1 kHz, 48 kHz, 96 kHz (96 kHz solo en BWF/WAV) PRE GRAB. Función de pre-grabación OFF, ON TEMPORIZAD Temporizador OFF, 5sec, 10sec GRABACIÓN DUAL Función GRABACIÓN DUAL MODO, FORM.DUAL MICRO M-S Función de micrófono MS CODIF.MS, FUENTE

Reproducción

Reproducción de grabaciones

Con la pantalla inicial activa y a unidad parada, pulse el botón ▶/■ para iniciar la reproducción.

Pausa

Con la pantalla inicial activa y una pista en reproducción, pulse el botón ▶/■ para dejar la unidad en pausa en esa posición.

Parada

Cuando pulse el botón ■ /HOME con la pantalla inicial activa y una pista en reproducción, la unidad quedará en pausa.

Si vuelve a pulsar de nuevo el botón ■ /HOME, la reproducción se detendrá al principio del fichero.

Rebobinado y avance rápido (búsqueda)

Durante la reproducción con la pantalla inicial activa, mantenga pulsado el botón ◀◀◀/▶▶ para realizar un rebobinado/avance rápido.

Cambio de la posición de reproducción

Puede mover la posición de reproducción girando la rueda con la pantalla inicial activa y una pista en reproducción o con la unidad parada.

Tras cambiar la posición, la unidad quedará en pausa.

Selección del fichero a reproducir (salto)

Con la pantalla inicial activa, pulse el botón o para elegir el fichero a reproducir.

Si pulsa el botón ◀◀ al principio de un fichero, la reproducción saltará al principio del fichero anterior. Si pulsa el botón ▶▶1 al principio o a mitad de un fichero, la reproducción saltará al fichero siguiente.

Ajuste del volumen de reproducción

El volumen del sonido emitido a través de la toma Ω /LINE OUT puede ser ajustado usando el botón OUTPUT LEVEL (+/-) con la pantalla inicial activa.

Conexión con un ordenador

Puede transferir ficheros audio de la tarjeta SD de esta unidad a un ordenador y también transferir ficheros audio del ordenador a esta unidad.

Conecte esta unidad al ordenador via USB

1. Use el cable USB para conectar la unidad a un ordenador.
2. En la pantalla SELECCION USB, elija ALMACENAM, y pulse el botón ENTER/MARK para conectar esta unidad al ordenador. En la pantalla aparecerá USB conectado.
3. Cuando trabaje en un ordenador Windows, esta unidad aparecerá como una unidad externa llamada "DR-44WL".

Intercambio de ficheros con un ordenador

Haga clic en la unidad "DR-44WL" del ordenador para hacer que aparezcan las carpetas "MTR", "MUSIC" y "UTILITY".

Para transferir ficheros al ordenador, abra la carpeta "MTR" o "MUSIC" y arrastre y suelte los ficheros elegidos alli donde vayan a ir.

Para transferir ficheros desde el ordenador, arrastre y suelte los ficheros audio elegidos del ordenador a la carpeta "MUSIC".

Desconexión de la unidad del ordenador

Antes de desconectar el cable USB, siga las rutinas adecuadas para desmontar esta unidad del ordenador.

Esta unidad se apagará automáticamente después de realizar su proceso de desconexión.

Consulte en el manual de instrucciones de su ordenador cuáles son las instrucciones para desmontar una unidad externa.

Pantalla de información y ajustes

Desactivación del altavoz interno

Ajuste el elemento HENU → HERRAMIENTAS → ALTAVOZ a OFF.

Ajustes del sistema

Use el menú SISTEMA para personalizar los ajustes para usar la unidad. Allí también podrá realizar algunas operaciones como la inicialización de ajustes y el formateo de tarjetas SD.

1. Elija MENU → SISTEMA y pulse el botón ENTER/MARK.
2. Configure los ajustes necesarios para cada función.

Conexión de la unidad a un smartphone vía Wi-Fi

CUIDADO

Este producto ha sido diseñado para cumplir las distintas normativas de los países en los que es comercializado y puede usarlo sin problemas en los distintos autorizado.

Estados Unidos de América, Canadá, Europa (Estados miembros de la EU), Australia, Nueva Zelanda, Japón

El uso de las funciones inalámbricas de este aparato en un país distinto a los anteriores puede suponer una violación de las leyes de transmisiones inalámbricas de dicho país.

Esta empresa no asume ninguna responsabilidad por el posible uso de este aparato en países distintos a los indicados arriba.

Puede usar este aparato por control remoto por medio de un app específica gratuita (DR CONTROL). Además de las operaciones de control del transporte como la reproducción y parada, también puede ajustar la entrada, transferir ficheros grabados y hacer muchas otras cosas vía Wi-Fi.

Cómo conseguir e instalar la app específica (DR CONTROL)

1. Conecte su smartphone a Internet.
2. Si su smartphone es un dispositivo Android, descargue e instale la app específica (DR CONTROL) desde Google Play. Si es un dispositivo IOS, descárguela e instálela desde App Store.

Selección del modo Wi-Fi

Puede elegir entre dos modos de conexión de acuerdo a las condiciones de uso.

■odo A DISPOSITIV

Esta unidad actúa como un punto de acceso y los ordenadores, smartphones y otros dispositivos externos pueden conectarse a él vía Wi-Fi.

Esta unidad puede conectarse a ordenadores, smartphones y otros dispositivos externos vía Wi-Fi a través de un router Wi-Fi existente. Esto le ofrece una mayor flexibilidad. También permite la conexión simultánea a Internet, para un más fácil intercambio de ficheros y búsqueda de información, por ejemplo.

Conexión directa de la unidad a dispositivos externos (smartphones, tablets y ordenadores) vía Wi-Fi (modo A DISPOSITIV)

El DR-44WL puede establecer una conexión Wi-Fi/peer-to-peer (P2P) con un smartphone vía Wi-Fi, sin la necesidad de un router u otro dispositivo externo. No es necesario tampoco ninguna red Wi-Fi dado que puede establecer una conexión directa con su smartphone o tablet.

NOTA

Durante la conexión Wi-Fi/P2P, el smartphone o tablet no podrá conectarse a una red Wi-Fi externa.

Juste el modo Wi-Fi a A DISPOSITIV

1. Pulse el botón MENU para acceder a la pantalla HENU.
2. Usando la rueda, elija (resalte) HERRAMIENTAS y pulse el botón ENTER/MARK o ▶▶1. Aparecerá la pantalla HERRAMIENTAS.
3. Use la rueda para elegir Wi-Fi y pulse el botón ENTER/MARK. Aparecerá Ejec seleccionado para el elemento Wi-Fi.

HERRAMIENTAS Wi-Fi ▶ Ejec. ALTRAVOZ :OFF AFINADOR :Ejec. METRONOMO :Ejec.

1. Pulse el botón ENTER/MARK para abrir la pantalla Wi-Fi.
2. Use la rueda para elegir HODO y pulse el botón ENTER/MARK.
3. Use la rueda para ajustar el modo Wi-Fi a A DISPOSITIV y pulse el botón ENTER/MARK para confirmarlo. Opciones: A DISPOSITIV (valor por defecto), VIA ROUTER

Wi-Fi MODE : A DISPOSITIV INFORM : Ejec.

- bnexión del DR-44WL y un smartphone o tablet vía WiFi por primera vez

1. Pulse el botón Wi-Fi del DR-44WL; el indicador Wi-Fi comenzará a parpadear.
   Aparecerá en la pantalla el mensaje ¿CONEXIÓN CON EL NUEVO DISPOSITIVO? para determinar si se trata de una conexión nueva o no.
2. Está realizando una conexión a un nuevo smartphone, así que pulse el botón ENTER/MARK.

00:00:00 Wi-Fi ¿CONEXIÓN CON EL NUEVO DISPOSITIVO? ■ NO ENTER SI 1 2 3 4

1. En la pantalla aparecerá SSID y PASSWORD.


00:00:00 < Wi-Fi > S-5ID DR-44WL-3333333 PASSWORD 58181070 1 2 3 4

NOTA

El SSID es el nombre del punto de acceso LAN inalámbrico (dispositivo LAN inalámbrico).

1. Elija "Ajustes" → "Wi-Fi" en el dispositivo.

Ajustes Mode Asidin Wi-Fi Bluetooth Datos móviles Compartir Internet Operator Notifications Centro de control No monsterar General

Ajustes Conexiones inalámbricos y redes Wi-Fi Bluetooth Configuración de tarjeta SIM dual Ajustes de llamadas Uso de datos Más Dispositivo Pantala Sonido y notificaciones No molestar

Ejemplo dispositivo iOS Ejemplo dispositivo Android

1. Cuando el dispositivo Wi-Fi esté encendido, aparecerá un listado SSID de dispositivos Wi-Fi. Elija el SSID que aparece en el DR-44WL.

WIFI AirPort34380 SELECTOR ONE URL 0000B5390TK8 0000B5390TKZ 40589347179038761744... AirPort33498 AirPort22589 AirPort35721 AP-9V1 AP-9V2 athm-8181cc-a

← Wi-Fi S! AirPort34360 constennt establenada atern-cff7ef-g Game22589 AirPort22589 Game22589 atern-cff7ef-gw Game22589 atern-8181cc-g atern-8181cc-gw

Ejemplo dispositivo iOS Ejemplo dispositivo Android

1. En el dispositivo aparecerá una pantalla de introducción de password. Introduzca el password en la pantalla de la unidad.
2. Se establecerá la conexión Wi-Fi entre el DR-44WL y su smartphone y el indicador Wi-Fi de la unidad se iluminará.

NOTA

La descripción anterior relativa al uso del dispositivo es solo para referencia. Consulte los detalles concretos de la misma en el manual de su smartphone.

- Obnexión del DR-44WL y un smartphone o tablet vía WiFi (segunda vez y siguientes)

Una vez que haya realizado una conexión entre el DR-44WL y su smartphone por primera vez y necesite volverla a hacer, solo deberá elegir el SSID la segunda vez y siguientes.

1. Pulse el botón Wi-Fi del DR-44WL; el indicador Wi-Fi comenzará a parpadear.
   Aparecerá en la pantalla el mensaje ¿CONEXIÓN CON EL NUEVO DISPOSITIVO? para determinar si se trata de una conexión nueva o no.
2. Su smartphone ya ha realizado una conexión P2P; simplemente pulse el botón ■ /HOME.

00:00:00 Wi-Fi ¿CONEXIÓN CON EL NUEVO DISPOSITIVO? ■ NO ENTER SI 1 2 3 4

1. El mensaje de la pantalla desaparecerá y el DR-44WL pasará al modo de espera para conectarse a su smartphone.
2. En su dispositivo, elija "Ajustes" → "Wi-Fi".
3. Cuando el Wi-Fi esté activado en su dispositivo, aparecerá el listado SSID de dispositivos Wi-Fi. Elija el SSID que aparece en el DR-44WL.
4. Se establecerá la conexión Wi-Fi entre el DR-44WL y su smartphone y el indicador Wi-Fi de la unidad se iluminará.

NOTA

La descripción anterior relativa al uso del dispositivo es solo para referencia. Consulte los detalles concretos de la misma en el manual de su smartphone.

Conexión de la unidad a dispositivo externos (smartphones, tablets y ordenadores) vía Wi-Fi (modo VIA ROUTER)

Juste del modo Wi-Fi a VIA ROUTER

1. Pulse el botón MENU para abrir la pantalla HENU.
2. Usando la rueda, elija (resalte) HERRAMIENTAS y pulse el botón ENTER/MARK o ▶▶1. Aparecerá la pantalla HERRAMIENTAS.
3. Use la rueda para elegir Wi-Fi y pulse el botón ENTER/MARK. Aparecerá Ejec seleccionado para el elemento Wi-Fi.

HERRAMIENTAS Wi-Fi ▶ Ejec. ALTAVOZ :OFF AFINADOR :Ejec. METRONOMO :Ejec.

1. Pulse el botón ENTER/MARK para abrir la pantalla Wi-Fi.

2. Use la rueda para elegir MODO y pulse el botón ENTER/MARK.

3. Use la rueda para ajustar el modo Wi-Fi a VIA ROUTER y pulse el botón ENTER/MARK para confirmarlo.

Opciones: A DISPOSITIV (valor por defecto), VIA ROUTER

Wi-Fi MODE : A DISPOSITIV INFORM VIA ROUTER LISTA SSID : [ ] PASSWD : [ ]

- onexión de la unidad a un router externo

1. Con la pantalla Wi-Fi activa, use la rueda para elegir el elemento LISTA y pulse el botón ENTER/MARK o ▶▶▶.

Aparecerá Ejec seleccionado para el elemento LISTA.

Wi-Fi MODO : VIA ROUTER INFORM : Ejec. LISTA : Ejec. SSID : [ ] PASSWORD : [ ]

1. Pulse el botón ENTER/MARK para abrir la pantalla LISTADO SSID.

LISTADO SSID AirPort03498 Game03498 00000B390TKZ 405893A07178038751 aterm-cff7ef-gw aterm-cff7ef-g AirPort SALIR ENTER AJST

1. En el listado que aparece en la pantalla LISTADO SSID, use la rueda para elegir el router que quiera conectar y pulse el botón ENTER/MARK para ajustarlo.

2. El SSID elegido aparecerá en la pantalla SSID.

MODO : VIA ROUTER INFORM : Ejec. LISTA : Ejec. SSID : [AirPort343] PASSWORD : [**********]

NOTA

También puede introducir directamente el SSID usando el elemento SSID de la pantalla Wi-Fi.

Para hacer esto, en el elemento SSID, use los botones ◀◀◀ y ▶▶▶ para mover el cursor y la rueda para elegir los caracteres.

Pulse el botón ENTER/MARK para confirmar el SSID.

1. Con la pantalla Wi-Fi activa, use la rueda para elegir el elemento PASSWD y pulse el botón ENTER/MARK o ▶▶▶.

2. En el elemento PASSIVD, use los botones

y para mover el cursor y la rueda para ajustar el password del router (clave de encriptación).

Pulse el botón ENTER/MARK para confirmar el password del router (clave de encriptación).

- El mensaje siguiente aparecerá cuando se haya realizado la conexión con el router. El piloto Wi-Fi de la unidad se iluminará.

Wi-Fi MONO - VTR ROUTER Conexión Ui-Fi Correcte. SSID: Airport34380 IP :192.168.0.10 SALIR

- Aparecerá el mensaje siguiente si la conexión con el router ha fallado. Introduzca el password correcto.

Wi-Fi MOMO • VIO ROUTER Conexión Ui-Fi Incorrecta. SSID: AirPort34388 SALIR

NOTA

•En muchos casos, el password del router (clave de encriptación) se encuentra en una etiqueta en el propio router o en el manual de instrucciones, por ejemplo.

-Una vez que haya realizado una conexión correcta con el router, podrá realizar una nueva re-conexión simplemente pulsado el botón Wi-Fi de la unidad. Esta unidad puede almacenar los password de las dos últimas conexiones.

■onexión de un smartphone u otro dispositivo a un router externo

1. Elija "Ajustes" → "Wi-Fi" en el dispositivo.

Ajustes Modo Axón Wi-Fi Bluetooth Datos móviles Compartir Internet Operador SUTBunk Notificaciones Centro de control No molecular General

Ajustes Conexiones inalámbricos y redes Wi-Fi Bluetooth Configuración de tarjeta SIM dual Ajustes de llamadas Uso de datos Más Dispositivo Pantalla Sonido y notificaciones No molestar

Ejemplo dispositivo iOS Ejemplo dispositivo Android

1. Con el Wi-Fi del dispositivo activo, aparecerá un listado SSID del dispositivo Wi-Fi. Elija el SSID del router externo a usar.

Wi-Fi ✓ APort34380 SELECTOR: UNA RED... 000008396TK8 000008396TK2 400893A07T7B936751744... APort03498 APort22589 APort35721 AP-RV1 AP-RV2 atem-8181cc-a

← Wi-Fi SI AirPort34380 Conversion metadata astem-cff7ef-g Game22589 AirPort22589 Game22589 atem-cff7ef-gw Game22589 atem-8181cc-g atem-8181cc-gw

Ejemplo dispositivo iOS Ejemplo dispositivo Android

1. Introduzca el password para el router externo. Se establecerá una conexión Wi-Fi entre el smartphone y el router externo.

Control remoto de la unidad desde un smartphone

Dado que la aplicación específica (DR CONTROL) tiene la misma pantalla que la unidad, puede usar la unidad vía control remoto desde esta aplicación casi de la misma forma que si estuviese usando la unidad física. Antes de usar la aplicación "DR CONTROL", asegúrese de que sabe usar correctamente esta unidad. De esta forma podrá controlar la aplicación más cómodamente.

1. Tras completar la conexión Wi-Fi, ejecute la app DR CONTROL (instalada previamente) en el smartphone u otro dispositivo.

NOTA

Utilice siempre la última versión de la aplicación DR CONTROL.

1. Una vez que se inicie la aplicación, aparecerá una pantalla como la siguiente y a partir de ese momento podrá controlar de forma remota la unidad.

000.00.00 s / 000.00.00 / 000104_0003.wav L -48 -24 -2 -6 -2 0 R MARK

000H 00M 00S / 900.00:38 170118_0001.wav 1 2 3 4 + /B MARK

Ejemplo dispositivo iOS Ejemplo dispositivo Android

Si necesita una explicación detallada de esta app "DR CONTROL", vea el "Manual de referencia DR CONTROL", que podrá descargar desde la web global de TEAC (https://teac-global.com/).

Transferencia de ficheros desde esta unidad a un ordenador

La transferencia de ficheros desde esta unidad a un ordenador es posible usando el software gratuito TASCAM DR FILE TRANSFER que ha sido diseñado para este fin. Si necesita más información acerca de este software, descárguese el manual de instrucciones del TASCAM DR FILE TRANSFER desde la web global de TEAC (https://teac-global.com/).

Referencia rápida a diversas funciones

• Los nombres de los botones son indicados de la siguiente forma: MENU.
• Las instrucciones aparecen abreviadas. Por ejemplo, para indicar, 'En la pantalla inicial, pulse el botón MENU, elija el menú "AJUSTES GRABAC" y elija después el elemento "PRE GRAB." aparece de la siguiente forma: Pantalla inicial → MENU → AJUSTES GRABAC → PRE GRAB.'
• No le mostramos todos los pasos para las operaciones más complejas. Para ver instrucciones más detalladas, consulte el Manual de referencia.

Categoría Acción a realizar Nombre de función			Proceso, botones a usar y explicación
Funciones básicas	Volver a la pantalla inicial		■ /HOMELe devuelve a la pantalla inicial si llega a un punto que no sabe cómo seguir.
	Grabación		Pantalla inicial → RECORD → RECORDEmpezará la grabación con los ajustes activos.
	Reproducción de un fichero		Pantalla inicial → ▶ /IIReproduce el fichero que aparece en pantalla (seleccionado).
	Ajuste del volumen de reproducción		Botón OUTPUT LEVEL (+/-)Ajusta el volumen de los auriculares, altavoces, etc.
	Selección del fichero a reproducir		Pantalla inicial → ↓/▶▶Esta función de búsqueda resulta muy útil cuando tenga muchos ficheros.
Grabación	Cambio de formato de fichero		Pantalla inicial → MENU → AJUSTES GRABAC → FORMATO FICHEROEspecifica un formato de fichero para la grabación entre el formato BWF, WAV, etc.
	Ajuste del filtro de corte de graves	Función de filtro de corte de graves	Pantalla inicial → INPUT → CONFIG. ENTRADA → CORTE GREsto elimina ruidos y otros sonidos de bajas frecuencias. Elija la frecuencia de corte.
	Ajuste manual del nivel de entrada		Pantalla inicial → botón INPUT LEVEL → botón TRACK/INPUT → volumen INPUT LEVELEsto ajusta el nivel de grabación usando como guía el medidor de nivel.
	Ajuste automático del nivel de entrada	Función de control de nivel	Pantalla inicial → INPUT → CONFIG. ENTRADA → CTRL NVLEsta función comprime solo los sonidos más potentes para evitar grabaciones por encima del nivel de entrada máximo sin cambiar el nivel de grabación.
	Grabar a la vez dos ficheros a niveles distintos	Función GRABACIÓN DUAL	Pantalla inicial → MENU → AJUSTES GRABAC → GRABACION DUALConfigure los ajustes de la función GRABACIÓN DUAL.
	Usar un micro MS		Pantalla inicial → MENU → AJUSTES GRABAC → MICRO H-SConfigure los ajustes del micrófono MS antes de usarlo.
Otras funciones de grabación	Fijar una marca durante la grabación	Función de marcas	Pantalla de grabación → ENTER/MARKEsta función coloca una marca en el fichero, que podrá usar como un índice en la reproducción.
	Cambiar manualmente de fichero durante la grabación	Aumento manual de pista	Pantalla de grabación → ▶▶Use esta función cuando quiera cambiar de un fichero a otro y seguir grabando, como puede ser en los intervalos entre distintas canciones.
	Ajustes para el cambio de fichero automático	Aumento automático de pista	Pantalla inicial → MENU → FUNCION AUTO → AUMENTO PISTAEsta función produce un cambio automático de fichero al llegar a un tamaño determinado.
	Iniciar la grabación desde un poco antes de pulsar RECORD	Función PRE GRAB.	Pantalla inicial → MENU → AJUSTES GRABAC → PRE GRAB.Cuando esta unidad resulte lenta a la hora de cambiar del estado de espera de grabación al de grabación, esta función permitirá a la unidad compensar ese retardo.
Operación de fichero (solo en el modo 4CH)	Ver información del fichero		Pantalla inicial → MENU → BUSQUEDA → Rueda → QUICK → INFORMACIONUse esta función para verificar la fecha de grabación, tamaño del fichero, etc.
	Eliminar un fichero		Pantalla inicial → MENU → BUSQUEDA → Rueda → QUICK → SUPR. FICHEROPuede eliminar ficheros cuando ya no los necesite.
	Eliminar un fichero		Pantalla inicial → QUICK → BORRADOPuede eliminar ficheros cuando ya no los necesite.
	Eliminar a la vez todos los ficheros de una carpeta		Pantalla inicial → MENU → BUSQUEDA → Rueda → QUICK → BORRADO TODOS FICH.Puede eliminar todos ficheros de una carpeta a la vez.
	Dividir un fichero Función de división		Pantalla inicial → QUICK → DIVISIONUse esta función para dividir un fichero en dos.
Ajustes de la unidad	Ajustar la fecha y la hora		Pantalla inicial → MENU → SISTEMA → FECHA/HORAUse esta función para configurar el reloj interno, que se usa para añadir la fecha de grabación en los ficheros.
	Ver información de la unidad y la tarjeta		Pantalla inicial → MENU → SISTEMA → INFORMACIONLe muestra información como puede ser la versión de firmware de la unidad y la cantidad de espacio restante de la tarjeta.
	Cambiar el ajuste de ahorro de energía automático	Función de ahorro de energía automático	Pantalla inicial → MENU → ALIM. /PANTALLA → AHORRO ENERGEsta función hace que la unidad se apague automáticamente cuando no la esté usando.
	Cambiar el ajuste de la retroiluminación		Pantalla inicial → MENU → ALIM. /PANTALLA → RETROILUM.Cambia el ajuste de retroiluminación de la pantalla.
	Ajuste del contraste de la pantalla		Pantalla inicial → MENU → ALIM. /PANTALLA → CONTRASTEJusta el contraste o grado de sombras de la pantalla.
	Ajuste del tipo de pila		Pantalla inicial → MENU → ALIM. /PANTALLA → TIPO PILALe permite elegir el tipo de pila que esté usando. Este ajuste afecta a la precisión de la indicación de tiempo restante de duración de la pila.
	Ajuste del voltaje para la alimentación fantasma		Pantalla inicial → MENU → ALIM. /PANTALLA → VOL. FANTASMA
	Restaurar la unidad a sus valores por defecto	Función de inicialización	Pantalla inicial → MENU → SISTEMA → INICIALIZ.Restaura todos los valores a sus ajustes iniciales.
	Formateo completo de la tarjeta SD	Función de formateo	Pantalla inicial → MENU → SISTEMA → FORMATO SOP.Formateo de tarjetas.
	Ajuste del formato del nombre de fichero		Pantalla inicial → MENU → SISTEMA → NOMBRE FICH.Puede elegir qué caracteres serán usados en los nombres de ficheros asignados de forma automática.

Mensajes

A continuación puede ver un listado con los mensajes desplegables.

Consulte este listado si aparece uno de estos mensajes desplegables y quiere comprobar su significado o saber cómo solucionar el problema que ha hecho que aparezca.

Mensaje Significado y posible solución
Bat.sin carga	Las pilas están sin carga.Sustituya las pilas.
No es posible dividir	El punto de división elegido no es adecuado para la función DIVISIÓN (demasiado cercano al principio o fin del fichero).
Error tarjeta	La tarjeta no es reconocida. Sustituya la tarjeta.
Tjt a tope	No queda espacio en la tarjeta.Borre ficheros innecesarios o transfiéralos a un ordenador.
Fichero activo MP3	Los ficheros MP3 no pueden ser divididos.
Nombre fch dupl	El nombre del fichero dividido a ser creado sería idéntico al de uno existente en la misma carpeta. La función DIVISIÓN añade una "a" o "b" al final del nombre del fichero. Antes de usar la función DIVISIÓN, conecte el DR-44WL a un ordenador y edite el nombre del fichero problemático.
Tope fichero	El número total de carpetas y ficheros sobrepasa el límite (5000). Elimine carpetas y ficheros que ya no necesite o trasládelos al ordenador.
Err nombre fich	Se han añadido más de 200 caracteres al nombre del fichero debido a la función. La función DIVISIÓN añade una "a" o "b" al final del nombre del fichero. Antes de usar la función DIVISIÓN, conecte el DR-44WL a un ordenador y edite el nombre del fichero para que tenga menos de 198 caracteres.
Fich.no localiz.	El fichero no puede ser localizado o está dañado.Compruébelo.
Fich.no encontrar Crear fich sist.	Los ficheros de sistema necesarios para que el DR-44WL pueda funcionar no son localizados. Para crear los ficheros del sistema, pulse el botón ENTER/MARK mientras aparece este mensaje.
Fichero protegido	El fichero es de solo lectura y no puede ser eliminado.
Error formateo Formatear tjt	La tarjeta SD no está formateada correctamente o está dañada. Este mensaje aparece también cuando un ordenador conectado vía USB haya formateado la tarjeta o cuando introduzca una tarjeta no formateada en la unidad. Formatee siempre las tarjetas en el DR-44WL. Introduzca una tarjeta diferente, o pulse el botón ENTER/MARK cuando aparezca este mensaje para iniciar le formateo.El formateo borrará todos los datos que contenga la tarjeta.
Tjt inválida Cambie la tarjeta	La tarjeta SD no funciona correctamente. Sustitúyala.
Fich sist invál. Crear fich sist.	El fichero de sistema necesario para que esta unidad funcione no es válido. Para crear uno nuevo, pulse el botón ENTER/MARK mientras aparece este mensaje.
Intervalo puntos E/S muy corto	Los puntos IN (inicio) y OUT (final) están demasiado juntos. Sepárelos al menos 1 segundo entre ellos.
Tamaño máx.fich.	El fichero es mayor al tamaño designado o el tiempo de grabación ha superado las 24 horas cuando el número total de carpetas y ficheros ya está en su máximo (5.000).
Error HBR tjt SD Formatear tjt	La tarjeta no está formateada correctamente o está dañada. Introduzca otra tarjeta, o pulse el botón ENTER/MARK cuando aparezca este mensaje para iniciar le formateo.El formateo borrará todos los datos que contenga la tarjeta.
No hay tarjeta	No hay ninguna tarjeta. Introduzca una tarjeta grabable.
No admitido	El tipo de fichero no es admitido. Vea en “Conexión con un ordenador” en el Manual de referencia los formatos de fichero compatibles.
Timeout grab.	Time out en la grabación en tarjeta. Haga una copia de seguridad de los ficheros en un ordenador y formatee la tarjeta.

Si se produce cualquier otro tipo de error, apague la unidad y vuelva a encenderla.
Si estos errores siguen apareciendo de forma frecuente, póngase en contacto con el comercio en el que adquirió la unidad o con el servicio técnico de TASCAM.

Resolución de problemas

Si esta unidad no funciona correctamente, compruebe los puntos siguientes antes de solicitar una reparación.

Si el problema persiste, póngase en contacto con el comercio en el que adquirió esta unidad o con el servicio técnico oficial de TASCAM más cercano.

La unidad no se enciende.

• ¿Están descargadas las pilas?
• ¿Ha introducido correctamente las pilas, siguiendo las marcas de polaridad ⊕ y ⊖ correctas?.
• Confirme que el adaptador de corriente (TASCAM PS-P520U; opcional) esté conectado de forma segura tanto a la salida de corriente como al conector USB de esta unidad.
• En el caso de alimentación por bus USB desde un ordenador, ¿está el cable USB conectado correctamente al ordenador?.
• Cuando use la alimentación por bus USB, compruebe que el cable USB no esté conectado a un hub USB.

Esta unidad se apaga automáticamente.

- ¿Está activa la función de ahorro de energía? (→ "Ajuste de la función de ahorro de energía" en "Pantalla de información y ajustes" del Manual de referencia)

- I DR-44WL cumple con la normativa europea de consumo en standby (ErP). Por este motivo, la función de ahorro automático de energía está ajustada de fábrica para funcionar tanto si usa esta unidad a pilas o con un adaptador. Elija "OFF" si no quiere usar la función de ahorro de energía (el valor de fábrica son 30 minutos).

La unidad no funciona.

• Compruebe que el interruptor HOLD / no esté ajustado a HOLD.
• Compruebe que esta unidad no esté conectada a un ordenador con un cable USB (en pantalla aparece "USB conectado").

La tarjeta SD no es reconocida.

- Compruebe que la tarjeta SD esté insertada correctamente.

El DR-44WL no reproduce los ficheros.

• Si el fichero está en formato WAV, compruebe que la frecuencia de muestreo sea compatible con esta unidad.
• Si el fichero está en formato MP3, compruebe que la velocidad de bits sea compatible con esta unidad.

El altavoz interno no emite ningún sonido.

• ¿Tiene unos auriculares conectados a la unidad?
• ¿Está el elemento AL TAVOZ ajustado a OFF?
• Compruebe la conexión al sistema de monitorización.
• Compruebe que el volumen del sistema de monitorización no esté al mínimo.
• Compruebe que el ajuste de nivel de salida de esta unidad no esté al mínimo.

No es emitido ningún sonido por los monitores.

• Compruebe la conexión al sistema de monitorización.
• Compruebe que el volumen del sistema de monitorización no esté al mínimo.
• Compruebe que el ajuste de nivel de salida de esta unidad no esté al mínimo.

La unidad no graba.

• Si está usando un dispositivo externo, compruebe de nuevo las conexiones.
• Compruebe de nuevo los ajustes de entrada.
• ¿El nivel de grabación es demasiado bajo?
• ¿Queda espacio libre en la tarjeta SD?
• Compruebe que no haya llegado al máximo de ficheros posibles.

El nivel de entrada es demasiado bajo.

• ¿El ajuste de nivel de entrada está demasiado bajo?
• ¿Está demasiado bajo el nivel de salida del dispositivo conectado?

El sonido que quiero grabar distorsiona.

• ¿El ajuste de nivel de entrada está demasiado alto?
• ¿Está activa la reverb?

La reproducción no suena natural.

• ¿Ha modificado la velocidad de reproducción?
• Compruebe el ajuste del ecualizador de reproducción.
• Confirme que la función de alineamiento de nivel no esté activa.
• ¿Está activa la reverb?

El fichero no puede ser eliminado.

- ¿Este fichero es una copia de uno de solo lectura ajustado en un ordenador?

El ordenador no muestra los ficheros de esta unidad.

• ¿Está conectado el DR-44WL al ordenador a través de su puerto USB?.
• Compruebe que no está usando un hub USB.
• ¿Está la unidad en el modo de grabación o de espera de grabación?

Esta unidad no puede ser conectada a un smartphone o la comunicación entre ambas unidades se corta.

• Compruebe que el dispositivo Wi-Fi esté encendido y/o que la función Wi-Fi esté activa.
• ¿Está el dispositivo Wi-Fi colocado demasiado lejos? ¿Hay algún obstáculo entre las unidades, por ejemplo una pared? Cuando el dispositivo Wi-Fi esté colocado justo detrás del DR-44WL, la propia unidad puede producir los cortes. Pruebe a cambiar la posición del dispositivo Wi-Fi y de esta unidad.
• Reinicie (apague y encienda) el DR-44WL.
• Elimine la información registrada como "DR-44WL" en el dispositivo Wi-Fi y siga los pasos de "Conexión de la unidad a un smartphone vía Wi-Fi".

Ha elegido por accidente el idioma incorrecto.

• Deslice el interruptor HOLD/ para yapar la unidad y después, vuelva a deslizar el interruptor HOLD/ mientras mantiene pulsado el botón MENU para encender de nuevo la unidad y hacer que aparezca el menú de selección de idioma de nuevo, donde podrá volver a elegir el idioma correcto.

Especificaciones técnicas

Soportes

Soporte de grabación

Tarjeta SD (64 MB - 2 GB), tarjeta SDHC (4 - 32 GB), tarjeta SDXC (48 - 128 GB)

Formatos de grabación/reproducción

Toma EXT MIC/LINE IN (con alimentación fantasma)

Conector: clavija combo XLR-3-31, TRS standard de 6.3 mm (1/4")

TomaΩLINE OUT

Conector: clavija mini stereo de 3.5 mm (1/8")

Altavoz interno

0.3 W (mono)

Puerto USB

Conector: tipo micro-B

Formato: USB 2.0 HIGH SPEED mass storage class

Rendimiento audio

Respuesta de frecuencia

20-20 kHz +1/-3 dB (EXT IN a LINE OUT, 44.1 kHz frec.muestreo, JEITA)
20-22 kHz +1/-3 dB (EXT IN a LINE OUT, 48 kHz frec.muestreo, JEITA)
20-40 kHz +1/-3 dB (EXT IN a LINE OUT, 96 kHz frec.muestreo, JEITA)

Distorsión

0.05% o inferior (EXT IN a LINE OUT, 44.1/48/96 kHz frec.muestreo, JEITA)

Relación señal-ruido

92 dB o superior (EXT IN a LINE OUT, 44.1/48/96 kHz frec.muestreo, JEITA)

Nota: JEITA indica que cumple con lo indicado en JEITA CP-2150

Tiempos de grabación

Formato de fichero (ajustado al grabar)		Capacidad de tarjeta SDHC
		4 GB
WAV/BWF 16 bits (STEREO) 44.1 kHz 6 horas	17 minutos
WAV/BWF 24 bits (STEREO) 96 kHz 1 horas	55 minutos

• Los tiempos de grabación mostrados son estimaciones y pueden variar dependiendo de la tarjeta SD/SDHC/SDXC que esté usando.
• Los tiempos de grabación mostrados indican los máximos totales para las tarjetas SD/SDHC/SDXC y no tiempos de grabación continuos.
• La grabación mono en formato WAV hará que disponga del doble de los tiempos máximos de grabación indicados aquí.
• Para la grabación GRABACIÓN DUAL en el formato WAV/BWF y la grabación de 4 canales, el tiempo de grabación máximo será la mitad de los mostrados en esta tabla.

Wi-Fi

Standard inalámbrico

Basado en IEEE 802.11b/g/n (solo 2.4 GHz)

Modo de comunicación inalámbrico

Modo A DISPOSITIV
Punto de acceso simple (AP limitado)
Modo VIA ROUTER
Infraestructura (Estación)

Seguridad

4 pilas AA (alcalinas o NiMH)

Alimentación por bus USB desde un ordenador

Adaptador específico (TASCAM PS-P520U; opcional)

Consumo

2.5 W (máximo)

Tiempo de uso a pilas (funcionamiento continuo)

• Pilas alcalinas (EVOLTA)

Formato	Tiempo	Nota
Grabación 2 canales WAV, 44.1 kHz, 16 bits	Unas 16 horas	Con entrada MIC elegida (sin alimentación fantasma)

• Pilas NiMH (eneloop)

Formato	Tiempo	Nota
Grabación 2 canales WAV, 44.1 kHz, 16 bits	Unas 12 horas	Con entrada MIC elegida (sin alimentación fantasma)

NOTA

• Cuando utilice la alimentación fantasma, el tiempo de funcionamiento puede ser mucho menor dependiendo del tipo de micro que utilice.
• Los tiempos de funcionamiento de las pilas (durante un periodo operativo continuado) pueden variar dependiendo de los soportes de grabación que utilice

Dimensiones

79 × 162.2 × 42.5 mm (L × A × P)

Peso

346 g/251 g (incluyendo/sin incluir pilas)

Rango de temperaturas de funcionamiento

0^ - 40^

• Las ilustraciones y otras imágenes mostradas aquí pueden variar con respecto a las del aparato real.
• De cara a mejoras en el producto, tanto las especificaciones como el aspecto exterior están sujetos a cambios sin previo aviso.
• En el Manual de referencia encontrará información detallada de cada función.

Bedienungsanleitung

Las condiciones de garantía de este aparato están sujetas a las disposiciones legales sobre garantía del país en el que ha sido adquirido. En caso de garantía, debe dirigirse al establecimiento donde adquirió el aparato.

Numero di serie/Número de ser e/序列号

Date of purchase/Date de l'acha /Datum des Kaufs

Nome del proprietario/Nombre del propietario/顾客姓名

Indirizzo/Dirección/顾客地址

Dea r's name/Nom du revendeur/Name des Händlers

Nom del commerciante/Nombre del stablecimiento/销售店名

TASCAM

Indirizzo del commerciante/Dirección del establecimiento/销售店地址

Memo
