MANUAL DE USUARIO VSR264 TASCAM

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CUIDADO: PARA EVITAR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA O LA HUMEDAD.

Para EE.UU.

Declaración de conformidad

Modelo: VS-R264 / VS-R265

Fabricante: TASCAM

Teléfono: 1-323-726-0303

Este dispositivo cumple con lo indicado en la sección 15 de las normas FCC y su funcionamiento está sujeto a las dos condiciones siguientes: (1) este aparato no debe producir interferencias molestas, y (2) este aparato debe aceptar cualquier interferencia que reciba, incluso aquellas que produzcan un funcionamiento no deseado.

PARA EL USUARIO

Se ha verificado que este aparato cumple con los límites establecidos para las unidades digitales de clase B, de acuerdo a lo indicado en la sección 15 de las normas FCC. Esos límites han sido diseñados para ofrecer una protección razonable contra las interferencias molestas en una instalación no profesional. Este aparato genera, usa y puede irradiar energía de radiofrecuencias y, si no es instalado y usado de acuerdo a este manual de instrucciones, puede producir interferencias molestas en las comunicaciones de radio. No obstante, tampoco hay garantías de que no se produzcan ese tipo de interferencias en una instalación concreta. Si este aparato produce interferencias molestas en la recepción de la radio o TV (lo que puede determinar encendiendo y apagando el aparato), el usuario será el responsable de tratar de corregirlas usando una o más de las siguientes medidas.

a) Reorientar o reubicar la antena receptora.
b) Aumentar la separación entre este aparato y el receptor.
c) Conectar este aparato a una salida de corriente o regleta diferente a la que esté conectado el receptor.
d) Consultar a su distribuidor o a un técnico especialista en radio/TV para que le ayuden.

PRECAUCIÓN

Cualquier modificación en este aparato no aprobada expresamente y por escrito por TEAC CORPORATION podrá anular la autorización del usuario a usar dicho aparato.

Este aparato cumple con todos los requisitos establecidos por las Directivas Europeas, así como por otras Regulaciones de la Comisión Europea.

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todos los avisos.
4. Siga todo lo indicado en las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie este aparato solo con un trapo seco.
7. No bloquee ninguna de las aberturas de ventilación. Instale este aparato de acuerdo con las instrucciones del fabricante.
8. No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos o cualquier otro aparato (incluyendo amplificadores) que produzca calor.
9. No anule el sistema de seguridad que supone un enchufe de corriente polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes de distinta anchura. Uno con toma de tierra tiene dos bornes iguales y una lámina para la conexión a tierra. El borne ancho del primer tipo de enchufe y la lámina del otro se incluyen para su seguridad. Si el enchufe que se incluye con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.
10. Coloque el cable de corriente de forma que no pueda quedar aplastado o retorcido, especialmente allí donde estén los conectores, receptáculos y en el punto en que el cable sale del aparato.
11. Utilice solo accesorios/complementos que hayan sido especificados por el fabricante.
12. Utilice este aparato solo con un bastidor, soporte, trípode o superficie especificado por el fabricante o que se venda con el propio aparato. Cuando utilice un bastidor con ruedas, tenga cuidado al mover la combinación bastidor/aparato para evitar posibles daños en caso de que vuelquen.

1. Desconecte de la corriente este aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.

2. Consulte cualquier posible avería al servicio técnico oficial. Este aparato deberá ser revisado cuando se haya dañado de alguna forma, como por ejemplo si

el cable de corriente o el enchufe se ha roto, si se ha derramado cualquier líquido o se ha introducido un objeto dentro de la unidad, si el aparato ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si se ha caído al suelo.

• Este aparato recibe corriente nominal no operativa de la salida de corriente AC aun cuando su interruptor POWER o STANDBY/ON no esté en la posición ON.
• El enchufe de alimentación sirve como dispositivo de desconexión, por lo que colóquelo de forma que siempre pueda acceder a él fácilmente.
• Una presión sonora excesiva en los auriculares puede producirle daños auditivos.
• Si experimenta cualquier tipo de problema con este aparato, póngase en contacto con TEAC para una reparación. No utilice de nuevo el aparato hasta que no haya sido reparado.

CUIDADO

• No permita que este aparato quede expuesto a salpicaduras de ningún tipo.
• No coloque objetos que contengan líquidos, como jarrones, encima de este aparato.
• No instale este aparato encastrado en una librería o mueble similar.
• El aparato debe estar colocado lo suficientemente cerca de la salida de corriente como para poder acceder al enchufe en cualquier momento.
• Si este aparato utiliza pilas, dichas pilas (el bloque de pilas o las pilas individuales instaladas) no deben ser expuestas a niveles de calor excesivos como expuestas directamente a la luz solar o sobre un fuego.
• AVISO para aquellos aparatos que usen pilas de litio recambiables: existe el riesgo de explosión en caso de que la pila sea sustituida por otra del tipo incorrecto. Sustituya la pila únicamente por otra idéntica o equivalente.

Para los usuarios europeos

Eliminación de aparatos eléctricos y electrónicos

(a) Nunca debe eliminar un aparato eléctrico o electrónico junto con el resto de la basura orgánica. Este tipo de aparatos deben ser depositados en los "puntos limpios" creados a tal efecto por su Ayuntamiento o por la empresa de limpieza local.

(b) Con la correcta eliminación de los aparatos eléctricos y electrónicos estará ayudando a ahorrar valiosos recursos y evitará a la vez todos los efectos negativos potenciales tanto para la salud como para el entorno.

(c) Una eliminación incorrecta de este tipo de aparatos junto con la basura orgánica puede producir efectos graves en el medio ambiente y en la salud a causa de la presencia de sustancias potencialmente peligrosas que pueden contener.
(d) El símbolo del cubo de basura tachado (WEEE) indica la obligación de separar los aparatos eléctricos y electrónicos del resto de basura orgánica a la hora de eliminarlos.

Si una pila o acumulador contiene una cantidad de plomo (Pb), mercurio (Hg) y/o cadmio (Cd) superior a lo establecido en la Directiva sobre baterías (2006/66/EC, 2013/56/EU), aparecerán los símbolos de estos elementos químicos debajo del símbolo WEEE.

(e) Los llamados "puntos limpios" de recogida y retirada selectiva de este tipo de productos están disponibles para cualquier usuario final. Para más información acerca de la eliminación de este tipo de elementos, póngase en contacto con el departamento correspondiente de su Ayuntamiento, empresa de limpieza o recogida de basuras o con el comercio en el que adquirió este aparato.

PRECAUCIÓN

• NO DESMONTE LAS CARCASAS O TAPAS EXTERIORES PARA ACCEDER AL MECANISMO INTERNO. DENTRO DE ESTE APARATO NO HAY PIEZAS SUSCEPTIBLES DE SER REPARADAS O SUSTITUIDAS POR EL PROPIO USUARIO.
• SI OBSERVA CUALQUIER PROBLEMA AL USAR ESTE APARATO, PÓNGASE EN CONTACTO CON EL COMERCIO EN EL QUE LO ADQUIRIÓ Y SOLICITE QUE LO REPAREN. NO UTILICE ESTE APARATO DE NUEVO HASTA QUE HAYA SIDO REPARADO.
• EL USO DE CONTROLES O AJUSTES O LA EJECUCIÓN DE PROCESOS DISTINTOS A LOS ESPECIFICADOS EN ESTE DOCUMENTO PUEDEN DAR LUGAR A UNA EXPOSICIÓN PELIGROSA A RADIACIONES

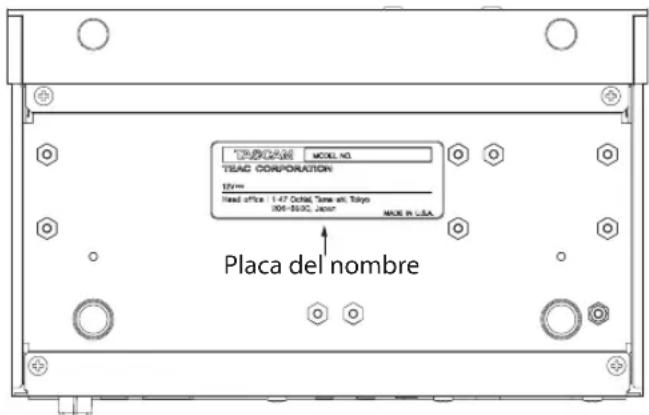

La placa del nombre está colocada en la parte inferior de la unidad, tal como puede ver abajo.

Panel frontal

TOMASAN MODEL NO. TSAC CORPORATION BY== Head office: 1-47 Octal, Time on, Tokyo 200-500C, Japan Made in USA. Placa del nombre

Índice

Introducción....17

Nota acerca del Manual de referencia....17

Elementos incluidos....17

Acerca de este manual ....17

Precauciones relativas a la ubicación y uso......18

Cuidado con la condensación....18

Limpieza de la unidad ....18

Uso de la web global TEAC....18

Acerca del servicio de atención al usuario de TASCAM...18

Requisitos del sistema....18

Buscador web admitido....18

Proceso de configuración ....19

Especificaciones técnicas....19

Entradas y salidas de video....19

Entradas y salidas de audio....19

Entrada/salida de control....20

Rendimiento audio ....20

Otros....20

Introducción

Felicidades y gracias por la compra de una GRABADORA/STREAMER DE VIDEO TASCAM VS-R264 o GRABADORA/STREAMER DE VIDEO 4K/UHD VS-R265.

Antes de empezar a utilizar esta unidad, lea detenidamente este manual para saber cómo configurar y conectar esta unidad correctamente y cómo utilizar sus funciones. Una vez que lo haya leído, conserve este manual a mano para cualquier consulta en el futuro.

También puede descargarse este manual de instrucciones desde la página web global de TEAC (http://teac-global.com/).

Nota acerca del Manual de referencia

En este Manual de instrucciones explicamos cada una de las funciones de esta unidad. Para ver información detallada de cada una de ellas consulte el Manual de referencia.

Puede descargar el Manual de referencia desde el dispositivo USB flash incluido y desde la web global de TEAC (http://teac-global.com/).

Elementos incluidos

Dentro del embalaje encontrará los siguientes elementos. Tenga cuidado de no dañar estos objetos al abrir el embalaje. Conserve la caja y las protecciones por si alguna vez necesita transportar el aparato.

Póngase en contacto con su distribuidor si echa en falta alguno de estos elementos o si observa que alguno de ellos ha resultado dañado durante el transporte.

• Unidad principal....x 1
• Unidad USB flash....×1
  •Aplicación TASCAM DISCOVERY
• Manual de referencia
• Abrazaderas de instalación....×2
• Conector Euroblock....×4
• Kit de banda de cable....×1
• Manual de instrucciones (este documento) incluyendo garantía ....... × 1

Acerca de este manual

En este manual utilizamos los siguientes convencionalismos:

• "Tarjetas SD" hacen referencia a tarjetas de memoria SD/SDHC.
• Las "unidades USB flash" son llamadas también "unidades USB".
• Además también encontrará información adicional en los siguientes formatos.

AVISO

Son avisos y consejos relativos al uso de este aparato.

NOTA

Son explicaciones sobre actuaciones para casos concretos.

ATENCIÓN

Esto le advierte que puede dañar el equipo o perder datos si no sigue las instrucciones.

CUIDADO

Esto le advierte de posibles daños personales si no sigue las instrucciones.

Precauciones relativas a la ubicación y uso

• El rango de temperaturas seguro para el uso de este aparato es entre 0–40 °C.

• Para evitar degradar la calidad del sonido o que se produzcan averías, no instale la unidad en los siguientes tipos de lugares.
  Lugares sujetos a fuertes vibraciones o inestables
  Cerca de ventanas o expuestos a la luz solar directa
  Cerca de radiadores o lugares extremadamente calurosos
  Lugares demasiado fríos
  Sitios mal ventilados o demasiado húmedos
  Lugares polvorientos

• Para permitir la correcta refrigeración de la unidad, no coloque ningún objeto encima de este producto.

• No coloque este aparato encima de una etapa de potencia o de otro aparato que genere mucho calor.
• Cuando instale esta unidad sobre una mesa de mezclas o debajo de ella, utilice las abrazaderas de montaje incluidas.
• Para montar esta unidad en un bastidor rack, utilice un TASCAM AK-RS1 (opcional).

Cuidado con la condensación

Si traslada la unidad de un lugar frío a uno cálido o si la usa después de un cambio fuerte de temperatura, puede producirse condensación de agua.

Para evitar esto o si se produce la condensación, deje la unidad en la sala en la que la vaya a usar durante una o dos horas antes de encenderla.

Limpieza de la unidad

Para limpiar la unidad, utilice un trapo suave y seco. No use gasolina, alcohol u otros productos similares ya que podría dañar su superficie.

Uso de la web global TEAC

Puede descargar actualizaciones para esta unidad desde la página web global de TEAC:

http://teac-global.com/

En la sección TASCAM Downloads, elija el idioma que quiera para hacer que se abra la página Downloads para ese idioma.

Acerca del servicio de atención al usuario de TASCAM

La garantía y el soporte técnico de los productos TASCAM solo se garantiza en el país/región de la compra original. En caso de que necesite soporte técnico tras la compra, busque en el listado de distribuidores TASCAM de la web global de TEAC (http://teac-global.com/), la empresa o distribuidor local del país en el que haya adquirido este producto y contacte con ellos.

A la hora de cualquier consulta o reclamación será necesaria la dirección (URL) del comercio o página web en el que haya adquirido esta unidad. De la misma forma, también deberá disponer de la tarjeta de garantía y la prueba de compra (factura o recibo de compra).

Requisitos del sistema

Consulte en la web global de TEAC (http://teac-global.com/) la información más reciente acerca de los sistemas operativos admitidos.

Buscador web admitido

Google Chrome versión 39 o posterior

Proceso de configuración

IN IN OUT IN OUT HDMI USB ETHER PLE+ DC IN 12V ESCALANCE SPRING NO. HDMI USB ETHER PLE+ ② ①

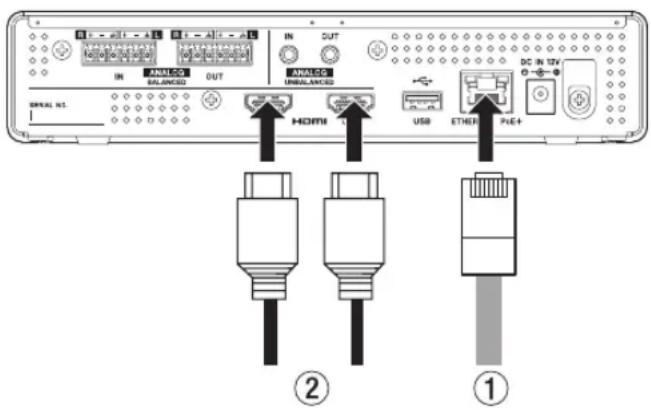

1. Por medio de un cable LAN de categoría 5E o superior (①) conecte el VS-R264/VS-R265 a un hub conmutador que admita una fuente de alimentación PoE Plus.

NOTA

Si va a realizar la conexión a un hub conmutador que no admita una fuente de alimentación PoE Plus, use un adaptador de corriente PS-P1220E (opcional) para la alimentación de la unidad.

1. Conecte dispositivos HDMI a las tomas HDMI IN/OUT (②).

Para codificar señal:

Conecte una cámara u otra fuente de video a la toma HDMI IN.

Cuando la fuente de video se active, el indicador INPUT del panel frontal de la unidad se iluminará.

Para descodificar señal:

Conecte un monitor de video o TV a la toma HDMI OUT.

1. Conecte la unidad USB flash incluida en un ordenador que esté conectado a la red y abra la carpeta "Setup".
2. Elija el fichero correspondiente al sistema operativo que esté usando e instale la aplicación TASCAM DISCOVERY.
3. Ejecute la aplicación TASCAM DISCOVERY.
4. Haga clic en "Open" para el VS-R264/VS-R265 en el que quiera identificarse y ejecute el "Streaming Dashboard".
5. Haga clic en los botones selectores de la pantalla de la zona de pestañas para abrir la pantalla de ajustes de codificación o descodificación.

Para codificar señal:

• Haga clic en "Encoder Control" para acceder a la pantalla Encoder Control.
• Haga clic en el botón Output Settings Configure de la pantalla Encoder Control para acceder a la pantalla de salida de codificador.
• Elija la pestaña correspondiente al tipo de streaming que quiera.

Para descodificar señal:

- Haga clic en "Decoder Control" para acceder a la pantalla Decoder Control.

• Haga clic en el botón Stream Settings Configure de la pantalla Decoder Control para acceder a la pantalla Decoder Stream Settings.
• Elija la pestaña para el tipo de streaming que quiera.

Especificaciones técnicas

Entradas y salidas de video

Conectores HDMI IN y OUT

Conector: Receptáculo de tipo A

Resoluciones de entrada

2160p30/p29.97/p25/p24/p23.98 (sólo VS-R265), 1080p60/p59.94/p50/p30/p29.97/p25/p24/p23.98, 720p60/p59.94/p50, 576p50, 480p60, 480p59.94

Limitación de frecuencia de muestreo

On/Off

Resolución de escalado de codificación

Passthrough, 320 x 180p, 480 x 270p, 640x360p, 720x480p, 720x576p, 960x540p, 1280x720p, 1920x1080p, 3840x2160p (sólo VS-R265)

Formatos de codificación

H.264, H.265 (sólo VS-R265)

Frecuencias de bits de codificación

500 kbps - 30 Mbps

Control de frecuencia de bits

Variable, Constante

Intervalo de fotograma clave

Segundos: 0.25 - 16.5 (por defecto: 1) en pasos de 0.25

Fotograma: 3 - 1000

Entradas y salidas de audio

Conectores ANALOG IN (balanceado)

Conectores: Euroblock de 3.81 mm

Nivel de entrada nominal:

+4 dBu (1.23 Vrms, con nivel de referencia ajustado a cualquier valor distinto a -9 dBFs)
+6 dBu (1.55 Vrms, con nivel de referencia ajustado a -9 dBFS)

Nivel de entrada máximo (conmutable):

+15 dBu (4.36 Vrms, Nivel Ref.: -9 dBFS)
+18 dBu (6.16 Vrms, Nivel Ref.: -14 dBFS)
+20 dBu (7.75 Vrms, Nivel Ref.: -16 dBFS)

Impedancia de entrada: 10 kΩ o superior

Conectores ANALOG IN (no balanceado)

Conector: clavija stereo mini de 3.5 mm (1/8")

Impedancia de entrada: 10 kΩ

Nivel mínimo de entrada: -10 dBV (0.316 Vrms)

Nivel de entrada máximo: +6 dBV (2.0 Vrms)

Conectores ANALOG OUT (balanceado)

Conectores: Euroblock de 3.81 mm

Nivel de entrada nominal:

+4 dBu (1.23 Vrms, con nivel de referencia ajustado a cualquier valor distinto a -9 dBFs)

+6 dBu (1.55 Vrms, con nivel de referencia ajustado a -9 dBFS)

Nivel de entrada máximo (conmutable):

+15 dBu (4.36 Vrms, Nivel Ref.: -9 dBFS)

+18 dBu (6.16 Vrms, Nivel Ref.: -14 dBFS)

+20 dBu (7.75 Vrms, Nivel Ref.: -16 dBFS)

Impedancia de salida: 200 Ω o inferior

Conectores ANALOG OUT (no balanceado)

Conector: clavija stereo mini de 3.5 mm (1/8")

Impedancia de salida: 200 Ω

Nivel de salida mínimo: -10 dBV (0.316 Vrms)

Nivel máximo de salida: +6 dBV (2.0 Vrms)

- 0 dBu=0.775 Vrms

Entrada/salida de control

Protocolo de transmisión: TCP/IP

Standard Ethernet Gigabit: 1000BASE-T (IEEE 802.3ab)

Cables: categoría 5e o cables STP más rápidos

Puerto USB

Conector: Tipo USB de 4 puntas

Protocolo: USB 3.0

Rendimiento audio

Rendimiento del conversor AD interno

Distorsión (THD+N)

0.002%

Relación señal/ruido

102 dB

Rendimiento del conversor DA interno

Distorsión (THD+N)

0.00035%

Relación señal/ruido

130 dB

Rendimiento de salida digital (HDMI) - entrada analógica (codificación/descodificación AAC 512 kbps)

Respuesta de frecuencia

20 Hz - 16.5 kHz: +/- 0.5 dB (JEITA)

Distorsión (THD+N)

0.008% o inferior (escala completa -0.5 dB, JEITA)

Relación señal/ruido

94 dB o superior (JEITA)

Rango dinámico

98 dB o superior (JEITA)

Cruce de señal (Crosstalk) de canal

90 dB o superior (JEITA)

Rendimiento de entrada digital (HDMI) - salida analógica (codificación/descodificación AAC 512 kbps)

Respuesta de frecuencia

20 Hz - 16.5 kHz: +/- 0.5 dB (JEITA)

Distorsión (THD+N)

0.007% o inferior (escala completa -0.5 dB, JEITA)

Relación señal/ruido

Salida balanceada: 113 dB o superior (JEITA)

Salida no balanceada: 109 dB o superior (JEITA)

Rango dinámico

96 dB o superior (JEITA)

Cruce de señal (Crosstalk) de canal

100 dB o superior (JEITA)

Nota: JEITA indica cumplimiento con JEITA CP-2150

Otros

Alimentación

PoE Plus Class 4

Adaptador de corriente TASCAM PS-P1220E (opcional)

Consumo

12.2W

Dimensiones

214×44.5×136.1mm

(L x A x P, incluyendo salientes)

Peso

850g

Rango de temperaturas de funcionamiento

0 - 40°C (32 - 104°C)

• Las ilustraciones y otras imágenes mostradas aquí pueden variar con respecto a las del aparato real.
• De cara a mejoras en el producto, tanto las especificaciones como el aspecto exterior están sujetos a cambios sin previo aviso.
• Puede encontrar especificaciones más detalladas en el Manual de referencia.

Nota: JEITA indica la conformità con JEITA CP-2150

Altro

Alimentazione

PoE Plus Class 4
