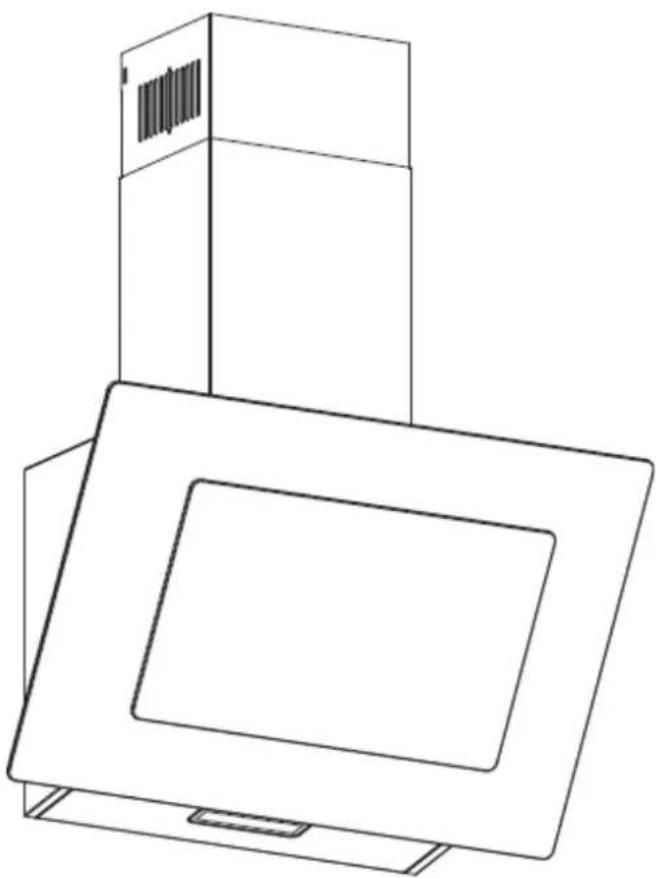

CDG6CBG - Campana extractora CANDY - Manual de uso y guía de instrucciones gratis

Marca	Candy
Modelo	CDG6CBG
Tipo de producto	Campana extractora
Categoría	Campana extractora
Instalación	Fijación mural, evacuación externa (conducto Ø150 mm)
Distancia mínima placa-campana	65 cm (gas), 65-75 cm recomendado
Alimentación	220-240 V, 50 Hz, clase I, conexión a tierra obligatoria
Controles	Táctiles: encendido/apagado, velocidad (3 niveles), iluminación, temporizador (9 min)
Iluminación	LED rectangular, 1×1.5 W, CC 12 V, código ILCOS D: DSS-1.5/65-S-120/33
Filtros de grasa	Casetas metálicas lavables (a mano o lavavajillas, detergente suave)
Filtro de carbón	No incluido, reemplazo cada 3-6 meses
Velocidades del motor	3 velocidades (baja, media, alta)
Evacuación	Conducto rígido o flexible ignífugo, curvatura máx. 90°, ángulo ≥120°
Tipo de evacuación	Extracción hacia el exterior
Seguridad	Parada automática con temporizador, protección contra llamas, no flambear
Mantenimiento	Limpieza regular de filtros y superficies, desconectar antes del mantenimiento
Reparabilidad	Reemplazo de lámpara LED por profesional, fusibles rearmables
Peso	No especificado, estimado ~10-15 kg
Dimensiones (L × P × H)	No especificado, chimenea ajustable

Preguntas frecuentes - CDG6CBG CANDY

¿Cuál es la distancia mínima entre la placa de cocción y la campana?

Para una placa de gas, la distancia mínima es de 65 cm. La distancia recomendada es de 65 a 75 cm para un funcionamiento óptimo.

¿Cómo instalar la campana con evacuación externa?

Fije los soportes murales, cuelgue la campana, instale la trampilla antirretorno y el conducto de evacuación (diámetro 150 mm). Asegúrese de que el conducto sea corto, recto y sin curvatura excesiva. Conecte eléctricamente según el esquema (fase, neutro, tierra).

¿Cómo limpiar los filtros de grasa metálicos?

Los filtros de grasa metálicos se lavan a mano con agua caliente y detergente suave, o en el lavavajillas. Déjelos secar naturalmente a la sombra. Vuelva a montarlos correctamente encajando la manija.

¿Qué hacer si el motor no funciona pero la iluminación está encendida?

Verifique que el interruptor de ventilación esté en una posición activa. Si el problema persiste, el interruptor o el motor pueden estar defectuosos; contacte al servicio postventa.

¿Cómo reemplazar la lámpara LED?

Desconecte primero el aparato. Retire los filtros de grasa. Use un destornillador o presione los clips para liberar la lámpara. Desconecte el conector y monte la nueva lámpara (1.5 W, CC 12 V). Vuelva a colocar los filtros.

¿Con qué frecuencia reemplazar el filtro de carbón?

Cada 3 a 6 meses según el uso. El filtro de carbón no está incluido; compre un modelo compatible. Para reemplazarlo, retire el filtro de grasa, desenrosque el carbón viejo y enrosque el nuevo.

¿Puedo usar la campana sin filtro de grasa?

No, nunca use la campana sin filtro de grasa o con filtros saturados. Esto reduce la eficacia y presenta riesgo de incendio.

¿Cómo usar el temporizador?

Presione el botón Temporizador mientras la campana funciona. El temporizador se ajusta a 9 minutos. La pantalla cuenta regresivamente de 9 a 0, luego la campana se apaga automáticamente.

¿Qué hacer en caso de fuga de aceite?

Verifique la válvula antirretorno en la salida: si no está bien sellada, desmóntela y aplique masilla. Verifique también las conexiones del conducto.

¿Cómo ajustar la velocidad del motor?

Presione el botón Velocidad para desplazarse por los niveles: baja (1), media (2), alta (3), luego vuelve a baja. La pantalla LED indica la velocidad seleccionada.

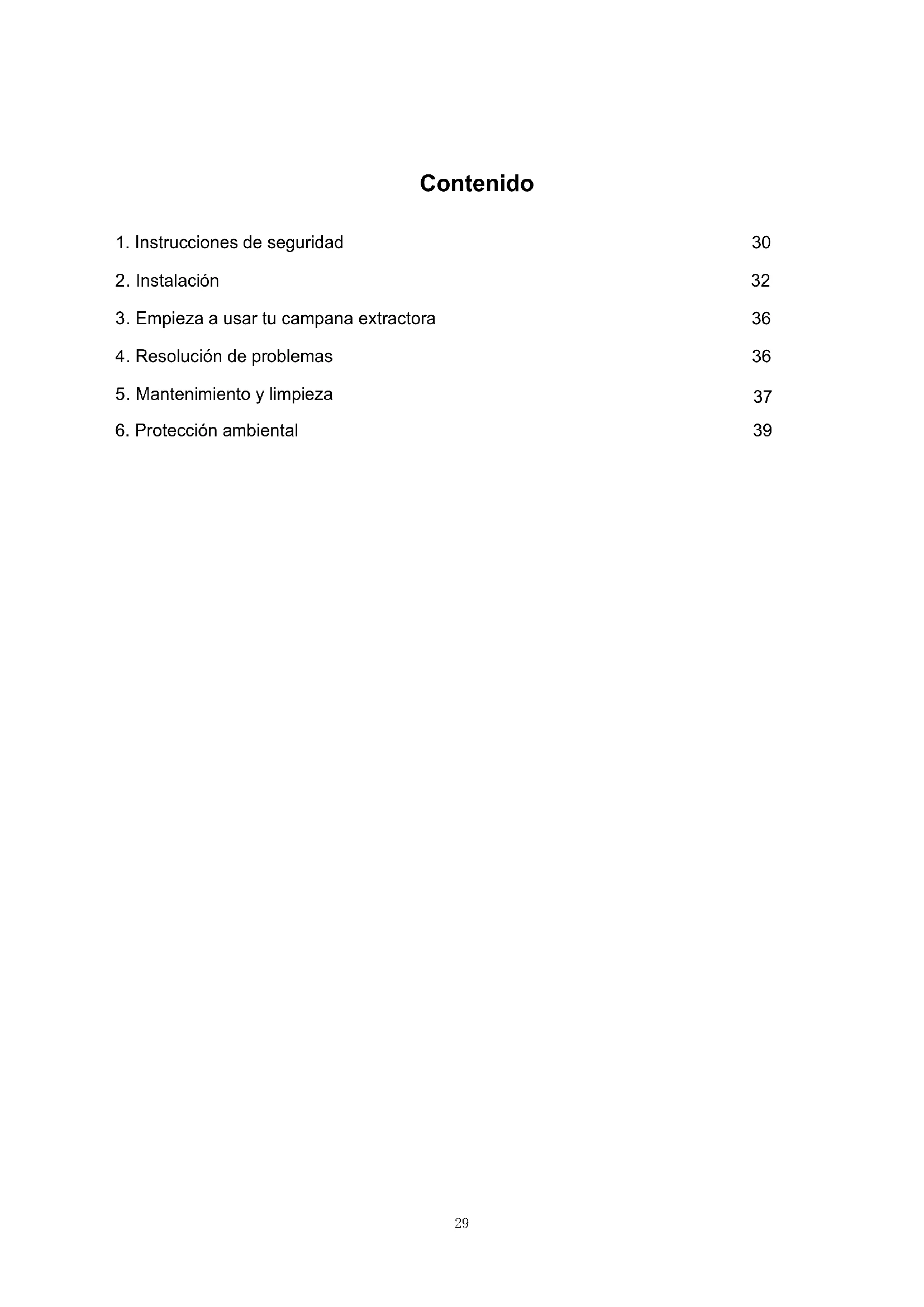

MANUAL DE USUARIO CDG6CBG CANDY

1. Instrucciones de seguridad 30 2. Instalación 32
2. Empieza a usar tu campana extractora 36
3. Resolución de problemas 36 5. Mantenimiento y limpieza 37
4. Protección del ambiente 39

INSTRUCCIONES DE SEGURIDAD

Este manual explica la correcta instalación y uso de su campana extractora. Por favor, léalo detenidamente antes de usarla, especialmente para familiarizarse con el producto. El manual debe guardarse en un lugar seguro para futuras referencias.

Nunca opere de la siguiente manera:

• ¡No intente usar la campana extractora sin los filtros de grasa o si los filtros están excesivamente recubiertos de grasa!
• No la instale sobre una cocina con una parrilla de alto nivel.
• No deje las sartenes desatendidas durante su uso porque las grasas o aceites sobrecalentados pueden incendiarse.
• Nunca deje llamas libres bajo la campana extractora.

• Si la campana extractora está dañada, no intente usarla.
• No flambeé bajo la campana extractora.
• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con electrodomésticos de cocina.
• La distancia mínima entre la superficie de apoyo de los recipientes de cocción en la placa de cocción y la parte más baja de la campana extractora. (Cuando la campana extractora esté situada encima de un electrodoméstico de gas, esta distancia será de al menos 65 cm)
• El aire no debe descargarse en un conducto de humos que se utilice para la evacuación de los gases de los electrodomésticos que queman gas u otros combustibles.

Siempre opere de la siguiente manera:

• ¡Importante! Desconecte siempre el suministro eléctrico de la red durante la instalación y el mantenimiento, como el cambio de bombillas.
• La campana extractora debe instalarse de acuerdo con las instrucciones de instalación y todas las medidas deben ser respetadas.
• Todo el trabajo de instalación debe ser realizado por un electricista cualificado u otro profesional competente.
• Por favor, deshágase del material de embalaje con cuidado. Los niños son vulnerables a él.
• Preste atención a los bordes afilados bajo el centro de la campana extractora, especialmente durante la instalación o la limpieza.
• Asegúrese de que los conductos no tengan curvas más agudas de 90 grados, ya que esto reduciría la eficiencia de la campana extractora.
• Advertencia: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.
• Advertencia: Antes de acceder a los terminales, hay que desconectar todos los circuitos de suministro.

Siempre opere de la siguiente manera:

• Siempre ponga tapas en las ollas y sartenes cuando cocine en una cocina de gas.
• Cuando está en modo de extracción, el aire de la habitación es removido por la campana extractora. Por favor, asegúrese de que se observen las medidas de ventilación adecuadas. La campana extractora elimina los olores de la habitación pero no el vapor.
• La campana extractora es para uso doméstico exclusivamente.

• Para evitar riesgos, el fabricante, su representante de servicio o cualquier otra persona cualificada deben reemplazar los cables de alimentación que estén dañados.
• Pueden utilizar niños a partir de 8 años y personas con facultades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si lo emplean bajo supervisión o se les instruye acerca de la seguridad del producto y entienden los riesgos que comporta. Los niños no deben jugar con el electrodoméstico. Los niños no deben limpiar ni mantener el producto sin supervisión.

Siempre operar del siguiente modo:

• Precaución: El electrodoméstico y sus partes accesibles se pueden calentar durante el funcionamiento. Tenga cuidado de no tocar los elementos calefactores. Los niños menores de 8 años deben mantenerse alejados a menos que estén bajo supervisión permanente.
• Habrá una ventilación adecuada de la habitación cuando se use la campana extractora al mismo tiempo que los aparatos de gas u otros combustibles.
• Existe un riesgo de incendio si la limpieza no se realiza de acuerdo con las instrucciones.
• Deben cumplirse las normas relativas a la descarga de aire.
• Limpie su aparato periódicamente siguiendo el método indicado en el capítulo MANTENIMIENTO.
• Por razones de seguridad, por favor use solo el mismo tipo de tornillo de fijación o de montaje que se recomienda en este manual de instrucciones.
• En cuanto a los detalles sobre el método y la frecuencia de la limpieza, consulte la sección de mantenimiento y limpieza de este manual de instrucciones.
• Los niños no deben limpiar ni mantener el producto sin supervisión.
• Cuando la campana extractora esté en funcionamiento y los dispositivos funcionen con un tipo de alimentación que no sea electricidad durante el funcionamiento, la presión negativa de la sala no debe ser superior a 4 Pa (4 x 10-5 bar).
• ADVERTENCIA: Peligro de incendio; no coloque objetos sobre las superficies de cocción.
• No utilice limpiadores a vapor.
• NUNCA intente apagar el fuego con agua; apague la encimera y cubra la llama con una tapa o una manta ignífuga, por ejemplo.

INSTALACIÓN (SALIDA EXTERIOR)

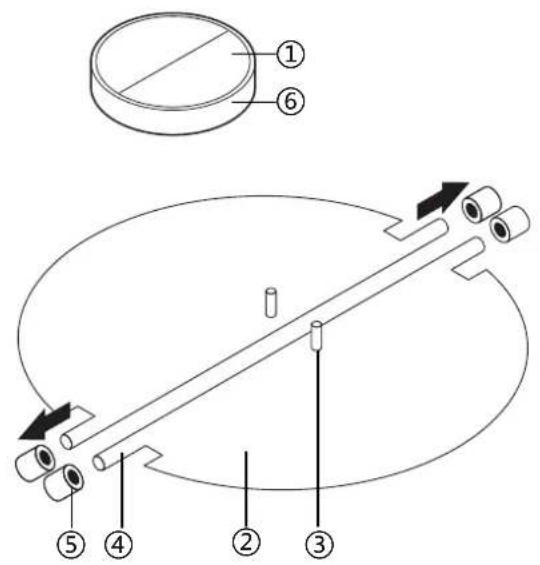

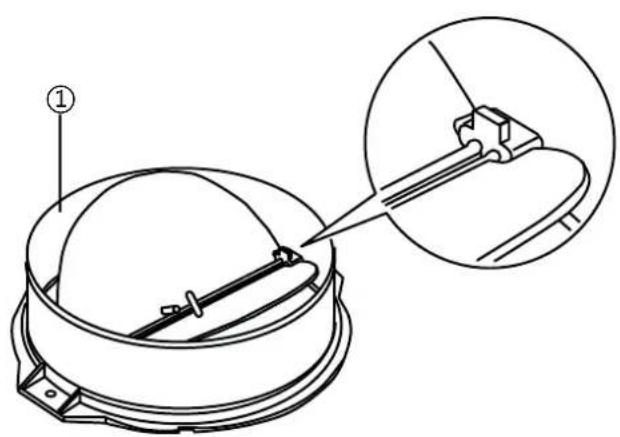

MONTAJE DE LA ALETA EN V

Si la campana extractora no tiene montada la aleta en V 1, deben montar las semipiezas en su cuerpo. Las imágenes solo muestran un ejemplo de cómo montar la aleta en V, ya que la forma puede variar según los diferentes modelos y configuraciones.

Para montar la aleta en V 1, deberías:

Montar dos semipiezas 2 en el cuerpo 6 - la clavija 3 debe estar orientada hacia arriba; - el eje 4 debe ser insertado en los agujeros 5 del cuerpo; - repetir todas las operaciones para la otra semipieza.

INSTALACIÓN

Si tiene una salida al exterior, su campana extractora puede conectarse como en la foto de abajo mediante un conducto de extracción (esmaltado, aluminio, tubo flexible o material no inflamable con un diámetro interior de 150 mm).

1. Antes de la instalación, apague la unidad.
2. La campana extractora debe colocarse a una distancia de 65 a 75 cm de la superficie de cocción para obtener resultados óptimos.

Fig. 1

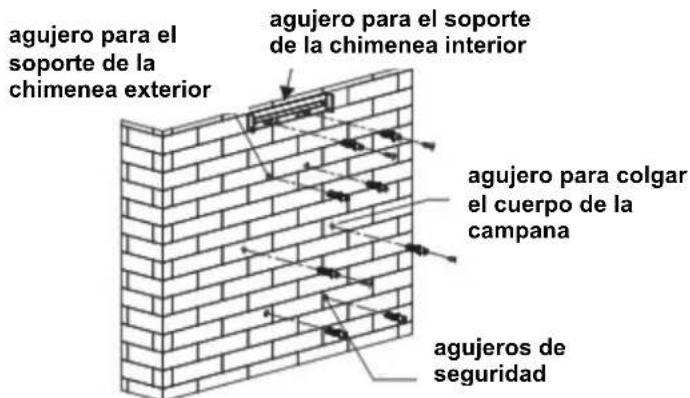

1. Después de decidir la altura de la campana extractora, mida la posición de los agujeros para la campana colgante, el soporte de la chimenea inferior, el soporte de la chimenea exterior y los agujeros de seguridad. Taladre 8 agujeros de diámetro 8 e inserte tapones de pared en los agujeros. Fije el soporte interior de la chimenea en la pared con 2 tornillos ST4 x 40 mm. Atornille 2 tornillos ST4 x 8 mm en el agujero para colgar el cuerpo de la campana y los tornillos instalados deben estar 3-5 mm fuera de la pared para colgar la campana. La posición fija del soporte inferior de la chimenea es el lugar más alto de la chimenea. Consulte la figura 2.

Fig. 2

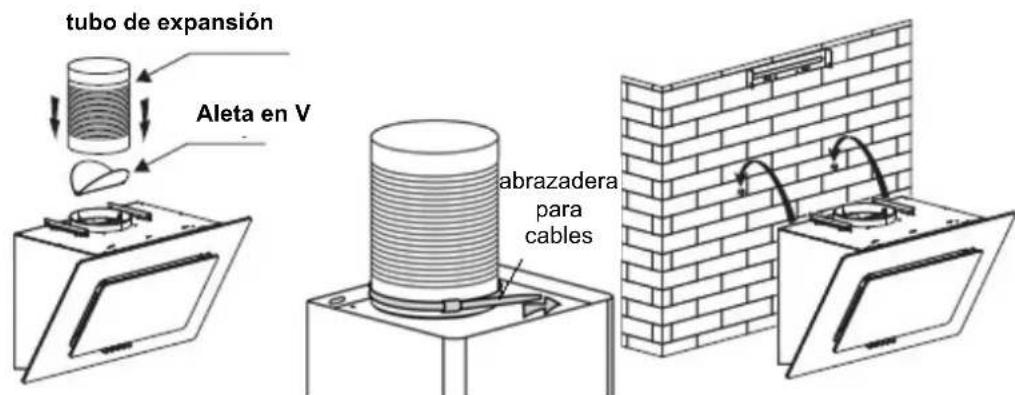

1. Instale la aleta en V (no incluida) y el tubo de expansión (no incluido) en la campana extractora. Fije el tubo de expansión en la toma de corriente con una abrazadera para cables. Tenga en cuenta que: El tubo de expansión y la aleta en V no están incluidos en el producto. Consulte la figura 3.
2. Cuelgue la campana extractora en los enganches. Consulte la figura 4.

Fig. 3 Fig. 4

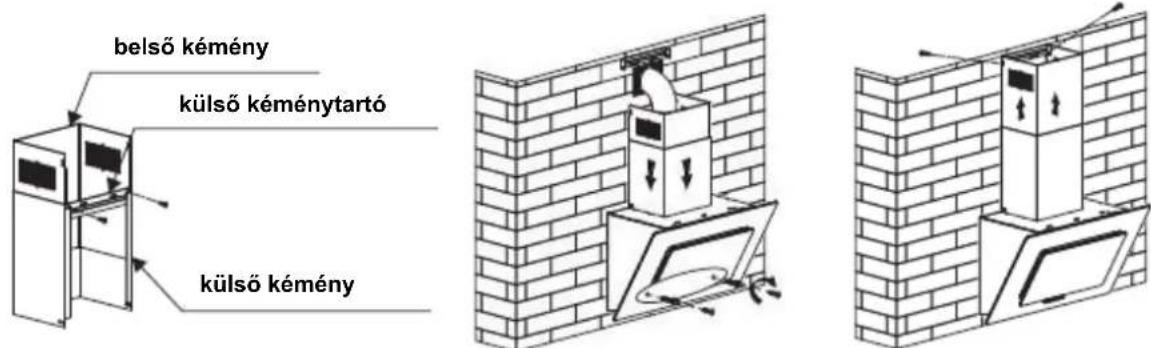

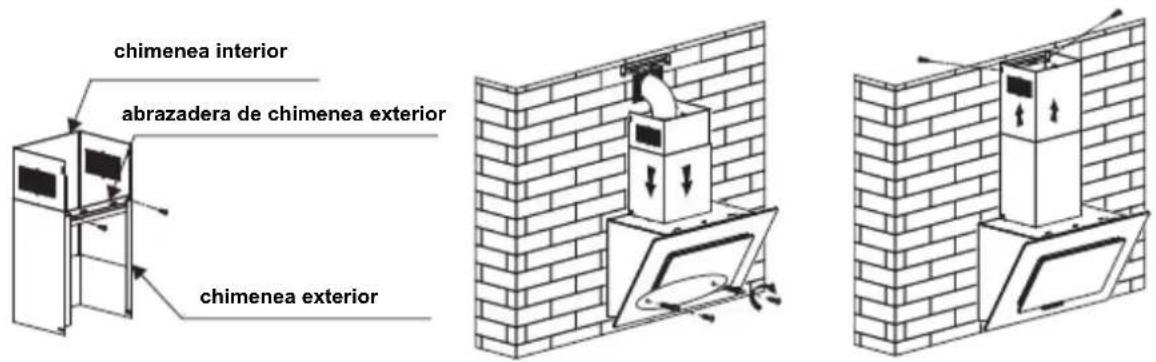

1. Instale el soporte de la chimenea exterior en la chimenea exterior con 2 tornillos ST4x8 mm, y debe asegurarse de que la chimenea interior se pueda flexionar libremente. Ver Fig. 5.
2. Fije la campana extractora con 2 tornillos de seguridad ST4x30 mm. Nota: Las dos aberturas de seguridad están situadas en la carcasa trasera, con un diámetro de 6 mm. Ponga las dos chimeneas en la campana extractora, fije la chimenea exterior en la pared con 2 tornillos ST4x40 mm y lleve el tubo de expansión al exterior. Consulte la fig. 6.
3. Ajuste la altura de la chimenea interior a la posición del soporte de la chimenea inferior y fíjelo con 2 tornillos ST4x8 mm. Fije la chimenea exterior al cuerpo de la campana con 2 tornillos ST4x8 mm. Consulte la fig. 7.

Instalación eléctrica

Toda la instalación debe ser realizada por un electricista cualificado u otro profesional competente. Antes de conectar la alimentación de la red, asegúrese de que la tensión de la red corresponda a la tensión que figura en la placa de características.

Conexión directa

El electrodoméstico se conecta directamente a la corriente, realizando un disyuntor omnipolar con una distancia mínima de 3 mm entre los contactos.

El instalador debe asegurar que la conexión a la red eléctrica se haya realizado correctamente y cumpliendo el esquema eléctrico.

El cable no debe doblarse ni aplastarse.

Revise regularmente el enchufe y el cable de alimentación para ver si están dañados. Si

el cable de suministro está dañado, debe ser reemplazado por un cable o

conjunto especial disponible en el fabricante o su agente de servicios.

ADVERTENCIA: Este es un aparato de Clase I y DEBE ser conectado a tierra

Este aparato se suministra con un cable de red de 3 hilos del siguiente color:

Marrón = L o CORRIENTE

Azul = No NEUTRAL

Verde y amarillo = E o TIERRA

CONSEJOS PARA LA INSTALACIÓN DEL CONDUCTO DE ESCAPE

Las siguientes reglas deben ser seguidas estrictamente para obtener una óptima extracción de aire:

• Mantenga el conducto de escape corto y recto.
• No reduzca el tamaño ni restrinja el conducto de escape.
• Al usar el conducto flexible, siempre instale el conducto tensado para minimizar la pérdida de presión.
• Si no se observan estas instrucciones básicas, se reducirá el rendimiento y se incrementarán los niveles de ruido de la campana extractora.
• Cualquier trabajo de instalación debe ser realizado por un electricista calificado u otro profesional competente.
• No conecte el sistema de tubos de la campana a ningún sistema de ventilación existente que se esté utilizando con otro electrodoméstico, como el tubo de un calentador, un tubo de gas o un tubo de aire caliente.
• El conducto de ventilación no debe tener un ángulo superior a 120°; aunque el tubo debe tenderse en horizontal, también podrá tener pendiente ascendente desde el punto inicial y dirigirse hacia una pared exterior.

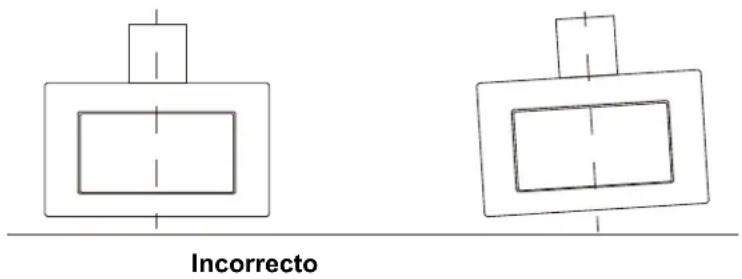

• Tras la instalación, asegúrese de que la campana extractora está nivelada para evitar la acumulación de grasa en un extremo.

Correcto

Asegúrese de que los conductos de escape seleccionados para la instalación cumplen con las normas pertinentes y son retardantes del fuego.

ADVERTENCIA:

Por razones de seguridad, use solo los mismos tornillos de fijación o de montaje que se recomiendan en este manual de instrucciones. Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.

Empiece a usar su campana extractora

Mando táctil

Temporizador

Lámpara

1. Presione el botón "Encendido"; el botón controla el "encendido" y "apagado" de la campana.
2. Presione el botón "Velocidad" una y otra vez; el motor funciona como bajo / medio / alto / bajo / medio..., la velocidad funciona de forma circular; y la pantalla LED indica como 1-2-3-1-2... circularmente.
3. Presione el botón "Lámpara", la luz se enciende; presione este botón de nuevo, la luz se apaga. Tenga en cuenta que la lámpara no está bajo el control del botón de encendido/apagado.
4. Cuando la campana está en funcionamiento, si se presiona el botón "Temporizador", la campana entra en el estado de configuración de reposo (el tiempo de reposo es de 9 minutos), y la pantalla LED muestra 9, 8, 7, 6... disminuyendo en 1; cuando el tiempo se agota, la campana se apagará automáticamente y la lámpara se apagará. Si se presiona el botón "Temporizador", la campana entra o sale de la función "Temporizador".

RESOLUCIÓN DE PROBLEMAS

Fallo	Posible causa	Soluciones
La lámpara se enciende, pero el motor no funciona	El interruptor del ventilador está apagado	Selección una posición del interruptor del ventilador.
	El interruptor del ventilador falló	Contacte con el centro de servicios.
	El motor falló	Contacte con el centro de servicios.
La lámpara no funciona, el motor no funciona	Fusibles de la casa quemados	Reinicie/Reemplaze los fusibles.
	El cable de alimentación de la red está suelto o desconectado	Vuelva a colocar el cable de alimentación en la toma de corriente. Encienda la toma de corriente.
Perdida de aceite	La válvula unidirección y la calidad no está bien selladas	Quita la válvula unidirección y séllla con sellador.
	Fuga de la conexión de la chimenea y la cubierta	Baje la chimenea y selle.
Las lámparas no funciona	Bombillas rotas o defectuosas	Reemplace las bombillas según estas instrucciones.
Aspiración insufiente	La distancia entre la campana extractor y la plancha de gas es demasiado grande	Vuelva a colocar la campana extractor a la distancia correcta.
La campana extractor se inclina	El tornillo de fijación no está lo suficientemente apltado	Apriete el tornillo de suspensión y póngalo en posición horizontal.

NOTA:

Cualquier reparación eléctrica de este electrodoméstico debe ajustarse a las leyes locales, estatales y federales. En caso de duda, póngase en contacto con el centro

de servicio técnico antes de llevar a cabo cualquiera de las operaciones anteriores.

Desconecte siempre el electrodoméstico de la fuente de alimentación al abrirlo.

MANTENIMIENTO Y LIMPIEZA

Precaución:

• Antes de realizar el mantenimiento o la limpieza, la campana extractora debe desconectarse de la red eléctrica. Asegúrese de que la campana extractora está apagada en el enchufe de la pared.
• Las superficies externas son susceptibles a los arañazos y abrasiones, así que se aconseja seguir las instrucciones de limpieza para asegurar el mejor resultado posible sin daños.

CONSIDERACIONES GENERALES

La limpieza y el mantenimiento deben llevarse a cabo con el electrodoméstico frío, especialmente al limpiarlo, evitando dejar sustancias alcalinas o ácidas (zumo de limón, vinagre, etc.) en las superficies.

ACERO INOXIDABLE

El acero inoxidable debe limpiarse regularmente (por ejemplo, semanalmente) para asegurar una larga vida útil. Secar con un paño limpio y suave. Se puede utilizar un líquido limpiador especial para acero inoxidable.

NOTA:

Asegúrate de que la limpieza se haga siguiendo la dirección del grano del acero inoxidable para evitar que aparezca cualquier patrón antiestético de arañazos entrecruzados.

SUPERFICIE DEL PANEL DE CONTROL

Las incrustaciones en el panel de control pueden limpiarse con agua jabonosa tibia. Asegúrese de que el paño esté limpio y bien escurrido antes de limpiarlo. Utilice un paño seco y suave para eliminar el exceso de humedad que quede después de la limpieza.

¡Importante!

Use detergentes neutros y evite el uso de productos químicos de limpieza fuertes, detergentes domésticos fuertes o productos que contengan abrasivos, ya que esto afectará al aspecto del electrodoméstico y potencialmente eliminará cualquier impresión en el panel de control y anulará la garantía del fabricante.

FILTROS DE MALLA PARA GRASA

Los filtros de malla se pueden limpiar a mano. Póngalos a remojo durante 3 minutos en agua templada con un detergente que disuelva la grasa y luego frótelos suavemente con un cepillo suave. No ejerza demasiada presión si no quiere dañar el filtro. (Dejar secar naturalmente fuera de la luz directa del sol).

Los filtros deben lavarse por separado para la vajilla y los utensilios de cocina. Se aconseja no usar abrillantador. Seguir la imagen de al lado para desmontar el bajo de las grasas.

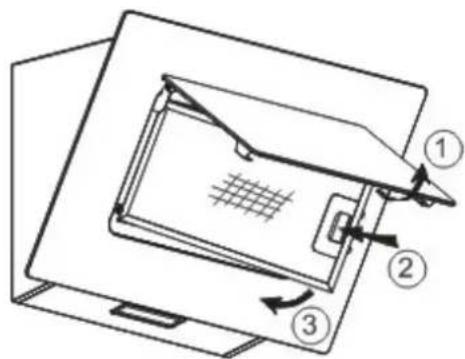

MONTAJE DE LOS FILTROS DE MALLA PARA GRASA

• Instalar filtros en los siguientes pasos:
• Incline el filtro en las ranuras de la parte trasera de la campana.
• Pulse el botón situado en el mango del filtro.
• Suelte el mango una vez que el filtro quede en posición de reposo.
• Repita para instalar todos los filtros.

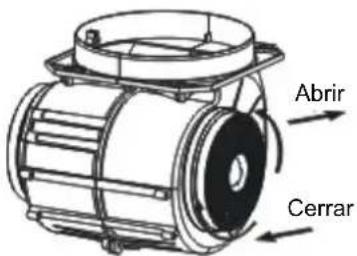

FILTRO DE CARBÓN - no suministrado

El filtro de carbón activo puede utilizarse para atrapar olores. Normalmente el filtro de carbón activo debe ser reemplazado cada 3 a 6 meses de acuerdo a sus hábitos de cocina. El procedimiento de instalación del filtro de carbón activo es el siguiente:

1. Antes de instalar o sustituir los filtros de carbón, por favor desconecte la alimentación del electrodoméstico.
2. Presione el bloqueo del filtro y retire el filtro de malla.
3. Gire el filtro de carbón hacia los lados del motor en sentido contrario a las agujas del reloj. Sustituya los filtros de carbón por los nuevos filtros de carbón.
4. Coloque el filtro de malla.
5. Conecte la fuente de alimentación al enchufe de la pared.

NOTA:

• Asegúrese de que esté bien cerrado. De lo contrario, se aflojará y causaría peligro.
• Cuando el filtro de carbón activado se coloca, la potencia de aspiración se reduce.

SUSTITUCIÓN DE LA BOMBILLA

¡Importante!

La bombilla debe ser sustituida por el fabricante, su agente de servicio o por personas con una cualificación similar. Desconecte siempre el suministro eléctrico antes de realizar cualquier operación en el electrodoméstico. Cuando manipule la bombilla, asegúrese de que se ha enfriado completamente antes de cualquier contacto directo con las manos. Al manipular las bombillas, sujételas con un paño o guantes para asegurar que la transpiración no entre en contacto con la bombilla, ya que esto podría reducir la vida de la misma.

Nota:

• Antes de cambiar la lámpara, la campana extractora puede aislarse de la red de suministro mediante un enchufe o un interruptor omnipolar.
• Protéjase contra el peligro cuando se cambian las lámparas, como el uso de guantes.

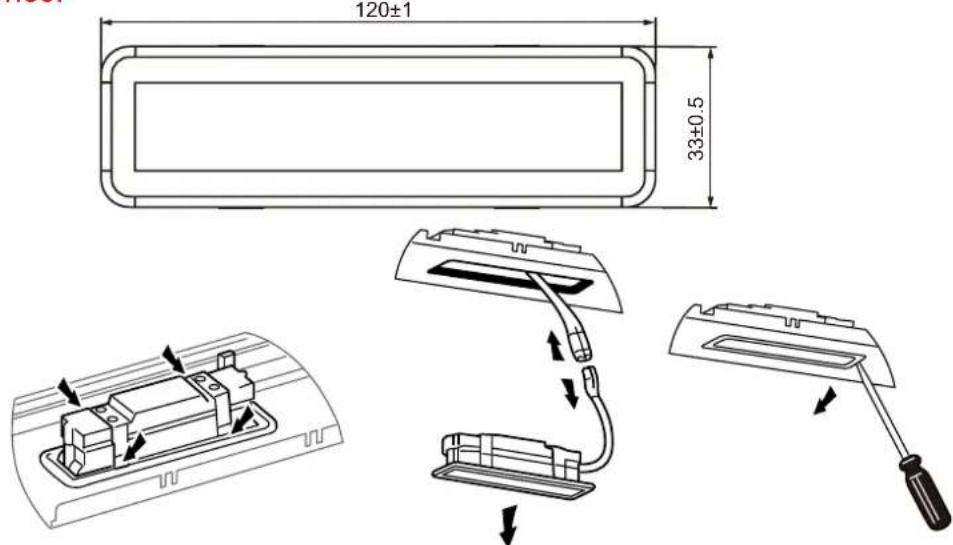

Cambio de las lámparas:

Quite los filtros para acceder. Método 1. Utilice una herramienta o la mano para presionar la astilla del resorte de todos los lados de la luz LED hacia el interior, hasta que la luz sea presionada hacia fuera, ver la fig. 1. Luego tire ligeramente del cable de conexión de la luz hacia fuera, y desmonte el terminal del cable de conexión de la luz. Consulte la figura 2. Método 2. Use un destornillador recto para subir el borde inferior de la luz LED, consulte la fig. 3. Luego saque ligeramente la luz LED y el cable de conexión de la luz. Consulte la figura 2. Aplique el procedimiento inverso para instalar la luz de nuevo. - El número ILCOS D de esta lámpara es: DSS-1.5/65-S-120/33 - Módulos LED - Lámpara LED rectangular - Máxima potencia: 1x1,5 W Rango de tensión: CC 12 V - Dimensiones:

Fig.1 Fig.2 Fig.3

Este producto está marcado con el símbolo en la clasificación selectiva de los residuos de equipos electrónicos. Esto significa que este producto no debe eliminarse con los residuos domésticos, sino que debe estar respaldado por un sistema de recogida selectiva de conformidad con la Directiva 2012/19/UE. A continuación se reciclará o desmantelará para minimizar los impactos en el medio ambiente, los productos eléctricos y electrónicos son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas. Para obtener información detallada, póngase en contacto con las autoridades locales o regionales.

NOTA:

A continuación se muestra cómo reducir el impacto ambiental total (por ejemplo, el uso de energía) del proceso de cocción.

(1) Instale la campana extractora en un lugar adecuado donde haya una ventilación eficiente. (2) Limpie la campana extractora regularmente para no bloquear el flujo del aire. (3) Recuerde apagar la lámpara de la campana extractora después de cocinar. (4) Recuerde apagar la campana extractora después de cocinar.

INFORMACIÓN PARA EL DESMONTAJE

No desmonte el aparato de forma que no se muestre en el manual de instrucciones. El electrodoméstico no puede ser desmontado por el usuario. Al final de la vida, el electrodoméstico no debe ser eliminado con los residuos domésticos. Consulte con su autoridad local o con el establecimiento donde compró el producto para obtener consejos de reciclaje.
